Зажимы для проводов – разновидности современных приспособлений для коммутации электрической проводки

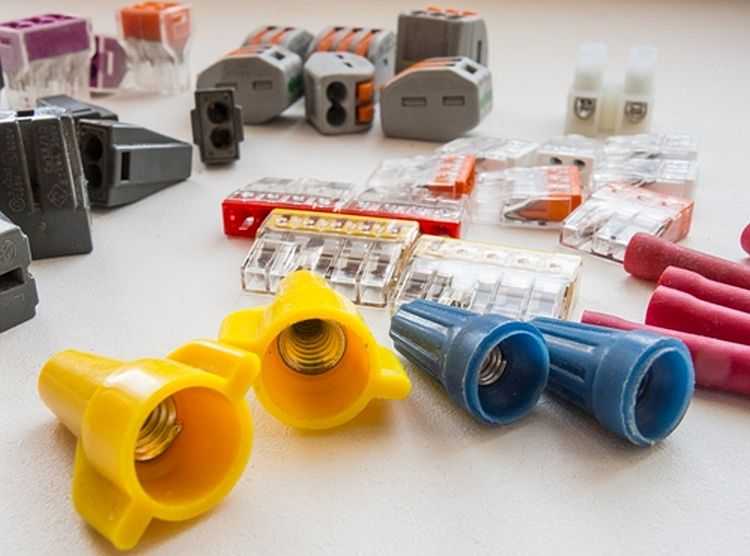

Соединители для электрических проводов

О соединителях для электрических проводов очень важно знать, ведь от их качества зависит электрический контакт. Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки.

При работе с электропроводкой всегда придется соединять провода. С электричеством всегда надо быть настороже и при подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Далее мы поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа клеммной колодкой.

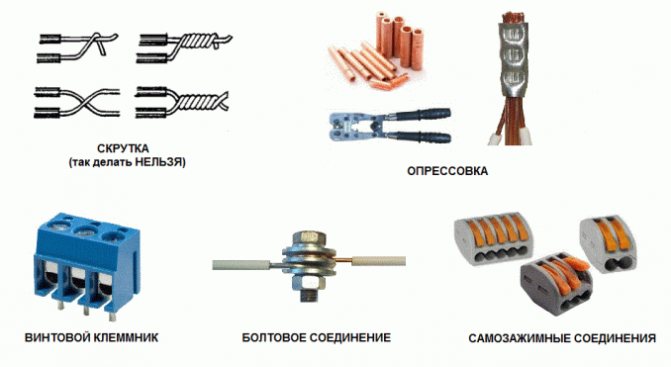

Каким из способов лучше соединять провода

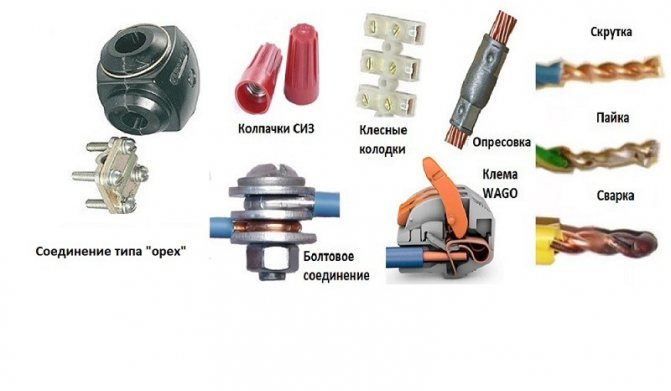

Как правило, провода соединяются между собой следующими способами:

  • С помощью сварки. Считается самым надежным способом, но трудным в исполнении, поскольку требуется сварочный аппарат, а также навыки обращения с ним.
  • С помощью клеммных зажимов. Доступное в исполнении и надежное соединение.
  • С помощью пайки. Соединение надежное, если места паек не перегреваются.
  • С помощью опрессовки гильзами. Хотя соединение и получается достаточно надежным, необходим специальный инструмент.
  • С помощью специальных пружинных зажимов. В определенных условиях обеспечивает хороший контакт, тем более что монтаж подобных зажимов не требует длительного времени.
  • С помощью болтов. К такому типу соединения прибегают в сложных ситуациях, когда, например, необходимо соединить медный проводник с алюминиевым проводником.

Какой из способов подходит для конкретного случая, определяется в результате наличия определенной информации. Необходимо ознакомиться с проектом разводки проводов, с их сечением, с возможными нагрузками, с типом изоляции, с характером проводников (одножильные или многожильные) и т.д. Придется также учитывать и условия эксплуатации.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Маскировка электропроводки

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Крепежи на липучке

Обзор данного вида изделий предоставлен на видео:

Соединение с помощью сварки

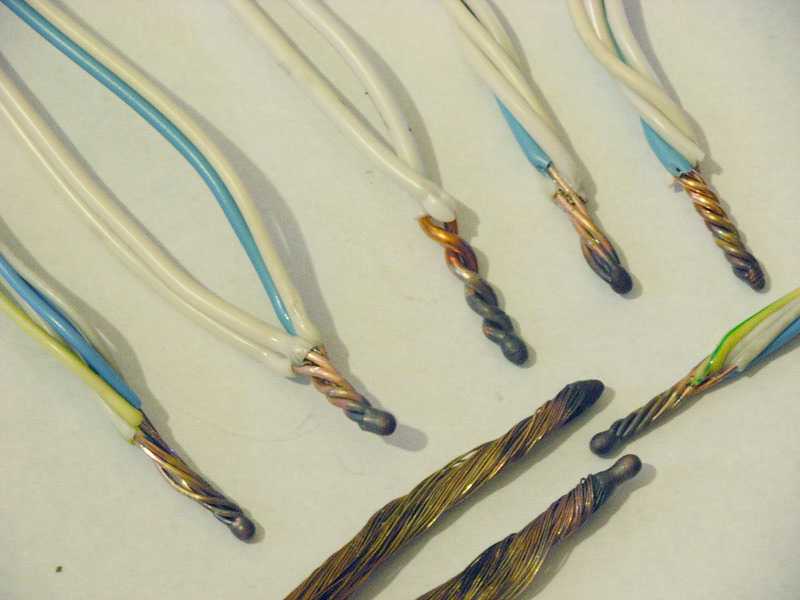

Сварка — важно нагреть металл, но не оплавить изоляцию
Соединение проводов сваркой требует определенных навыков, поскольку качество соединения напрямую зависит от качества сварки. Чтобы сварить провода, их скручивают, после чего их концы свариваются. Как результат, на конце скрутки появляется шарик, образованный в результате расплавления жил проводов. Это место и обеспечивает надежность всего соединения, обеспечивая минимальное сопротивление для прохождения электрического тока. Чем меньше сопротивление, тем меньше греется соединение, обеспечивая надежность электрической проводки. Кроме того, что такое место соединения практически не нагревается, если токи не превышают допустимых, место сварки обладает повышенной механической надежностью.

Недостаток этого метода очевидный, так как такая электрическая проводка обладает плохой ремонтопригодностью. Это неудивительно, так как места соединений получаются неразъемными. В случае ремонта, соединение придется удалить, откусив место сварки пассатижами. Как правило, соединить обратно провода таким же способом не всегда получается.

Существует ряд других недостатков, связанных не только с наличием сварочного аппарата, с навыками работы с ним, но и с наличием специальных электродов, с наличием флюса, а также с наличием условий: не всегда оправдано применение сварочных работ. Подобный способ соединения в основном применяется в исключительных случаях. Можно, конечно, попрактиковаться самостоятельно при наличии сварочного аппарата, но на этот тренинг уйдет масса времени и масса проводников. Очень важно быстро сварить скрученные концы проводов, не спалив изоляцию. После того, как места сварки остынут, их необходимо изолировать любым доступным способом.

Сварка медных скруток, лужение оловом, как сделать скрутку качественно

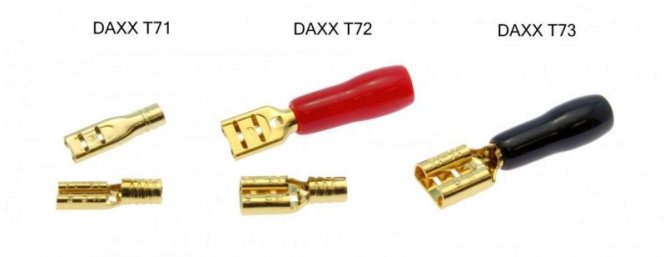

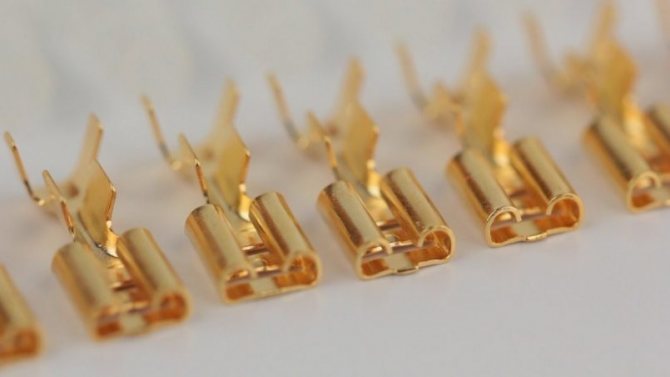

«Ножны»

Как рассчитать диаметр провода для любой обмотки

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

  • Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Соединение проводов опрессовкой

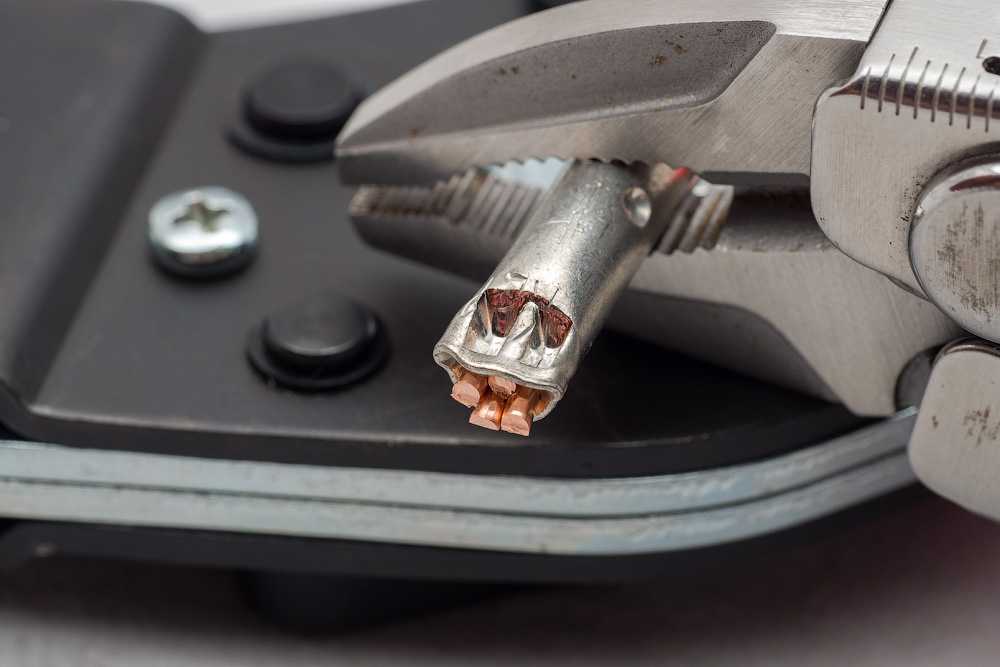

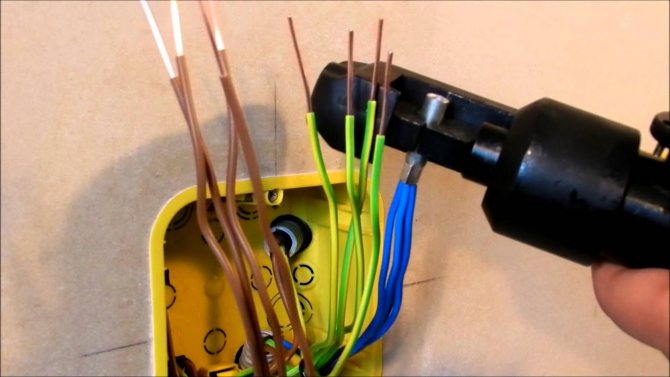

Пример обжима проводников гильзой
Для осуществления подобных работ, потребуется специальная гильза. Очень важно, чтобы гильза была из того же металла, что и жилы проводников. Перед тем, как поместить жилы проводов в гильзу, их зачищают до блеска, избавляясь от изоляции. После этого берется специальный инструмент, с помощью которого провода зажимаются, обеспечив надежный контакт.

Как инструмент, так и гильзы бывают разными, исходя из того, сколько жил одновременно они могут соединить между собой. Очень важно правильно подобрать инструмент и гильзы, иначе соединение может получиться не надежным. Именно по этой причине этот способ применяется также в исключительных случаях профессиональными электриками.

Опрессовка проводов в распределительной коробке. Crimping of wires in the junction box.

Назначение

Зажимы востребованы везде, где используется проводка. В мастерских есть необходимость изолировать отдельную группу контактов. В жилых зданиях элементы встречаются в щитках. Также не стоит забывать про силовые установки. Речь идёт о высоковольтном оборудовании, трансформаторах. Элементы применяются даже в бытовой технике. Чтобы кабель не отходил от блока управления, необходимы клеммники.

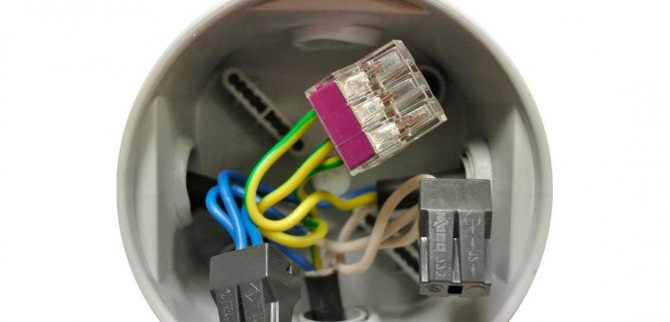

Применение зажимов

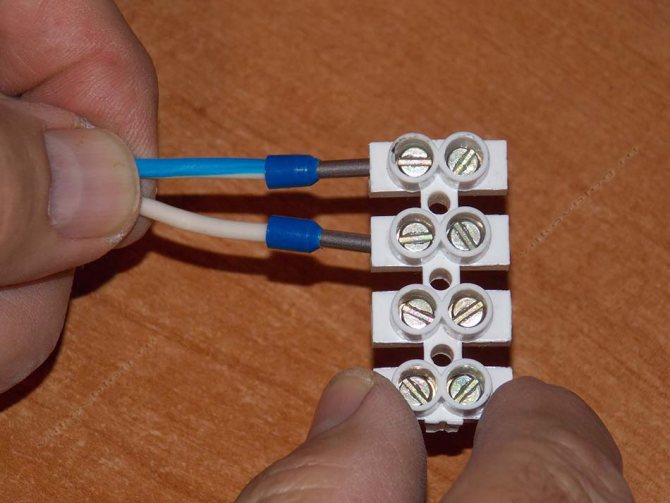

Соединение с помощью клеммных колодок

Электрики часто пользуются клеммными колодками для соединения проводов, так как это просто и достаточно надежно. Практически все виды клеммных коробок предназначены для винтового соединения электрических проводов. Имеется возможность подобрать клеммные коробки под любое количество проводов, а также под любое сечение. Другими словами, производители выпускают такие коробки разных размеров.


Соединение проводов в клеммных колодках

Клеммная коробка – это пластиковый корпус, в котором размещаются клеммные колодки с винтами. На клеммной колодке имеются специальные гнезда, в которые вставляется очищенный от изоляции провод и зажимается. После того, как провод зажат винтом, следует проверить, насколько данное соединение надежное. Для этого достаточно подергать провод с усилием. Подобный тип соединения характеризуется тем, что места соединения остаются не изолированными, поэтому его применяют в условиях, когда помещение сухое, без наличия влажности, тем более повышенной.

К недостатку можно отнести тот факт, что алюминиевые проводники достаточно пластичные и приводят к ослабеванию контакта. Это, в свою очередь, увеличивает его сопротивление, которое приводит к нагреванию места крепления. Чтобы контакты оставались надежными, время от времени их необходимо поджимать.

К достоинствам следует отнести простоту соединения и его надежность, а также небольшую стоимость и скорость соединения. К тому же, клеммники позволяют соединять провода различных типов и различного сечения. Кроме этого, конструкция клеммных колодок такова, что отсутствует случайное прикосновение к проводам, находящимся под напряжением.

Простой клеммник и простая его доработка. Сделаем просто но НАДЕЖНО!!

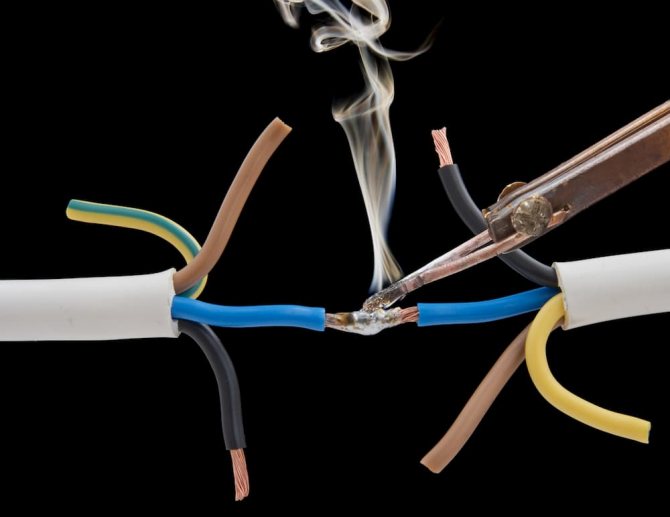

Соединение с помощью пайки

Чтобы соединить провода таким способом, необходимо овладеть технологией пайки. В первую очередь необходимо зачистить провода, избавившись от ненужной изоляции, до характерного блеска. Следует сразу же сказать, что спаять алюминиевые провода не так просто, поэтому не стоит даже пытаться это сделать, не имея специальных материалов. Что касается меди, то она паяется без проблем. Чтобы пайка была качественной, зачищенные от изоляции концы проводов залуживаются. Для этого они нагреваются с помощью паяльника и прикладываются к канифоли. Канифоль обезжиривает место пайки и припой буквально обволакивает конец проводника тонкой пленкой. После этого концы проводов скручиваются с помощью пассатижей для надежности.

После этого можно приступать к процессу пайки, который является заключительным этапом. Можно считать, что осталось самое простое – нанести на место скрутки необходимое количество припоя с помощью разогретого паяльника.

После остывания, если этого требует технология, места пайки обрабатываются специальным составом, чтобы избавиться от излишней канифоли или флюса, после чего места соединения изолируются с помощью изоляционной ленты или другим способом.

Соединение проводов в распределительной коробке

Этот вариант имеет, как свои достоинства, так и свои недостатки. Пайка – это достаточно надежный способ соединения проводов, если по проводам не протекают повышенные токи, приводящие к нагреванию места соединения. Поскольку припой сам по себе мягкий сплав, а температура его плавления сравнительно низкая, то при периодическом нагревании места соединения припой как бы улетучивается, что приводит к ослаблению контакта. Если своевременно не обнаружить проблему, то это может привести к перегреву контакта и возгоранию изоляции. Нетрудно представить, какие последствия ожидают электрическую проводку, а заодно и помещение, в котором она проложена. Именно по этой причине электрики не пользуются подобным способом соединения, хотя существуют и другие негативные моменты.

К негативному фактору следует отнести слабую механическую прочность, хотя она зависит от того, насколько качественно и надежно скручены провода. Учитывая тот факт, что припой сравнительно мягкий, то без проблем, приложив усилие, место пайки можно ослабить, что и является тем негативным фактором. Как правило, опытные электрики не возьмут на себя ответственность, соединяя провода подобным способом, да и времени на этот процесс уходит немало.

Применение пружинных зажимов


Пружинные зажимы для электропроводки — популярные соединение проводов
Соединение проводов с помощью специальных зажимов с пружинами считается довольно спорным, поскольку этот способ соединения вряд ли способен обеспечить надежный, тем более длительный контакт. В основном применяются два типа пружинных зажимов – ваго (wago) и колпачки СИЗ. По внешнему виду нетрудно определить, с каким типом соединения приходится иметь дело. Принцип работы основан на применении пружины, которая обеспечивает надежность контакта.

Естественно, что специалисты ведут спор по отношению к данной пружине. Одни считают, что пружина со временем может ослабнуть под действием температуры, ослабив контакт, который начинает перегреваться. Другие считают, что в любом случае, если условия эксплуатации не являются экстремальными, эти зажимы работают многие годы без каких либо нареканий.

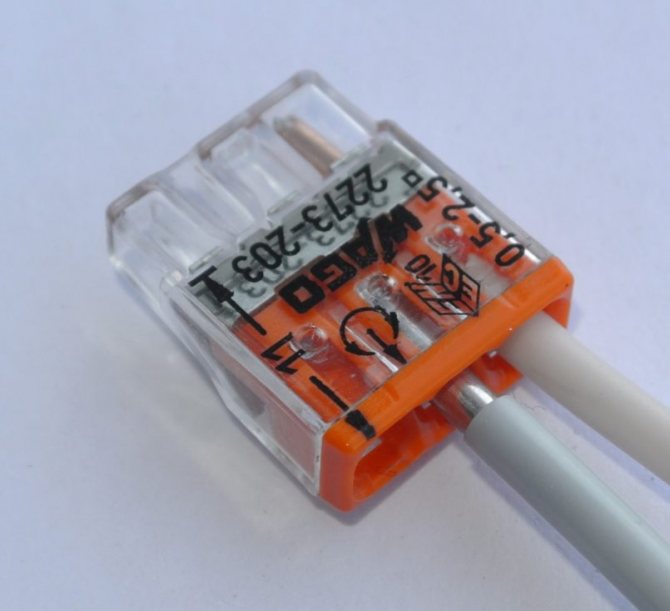

Зажимы WAGO

Эта продукция появилась не так давно, поэтому этот способ соединения можно смело считать революционным, так как соединение делается быстро, обеспечив высокую надежность. Производитель рекомендует эти зажимы использовать:

  • Зажимы «ваго» применяются для соединения, как одножильных, так и многожильных проводов, сечение которых находится в пределах 0.5-4 мм квадратных.
  • Зажимы «CAGE CLAMP» применяются для соединения проводов, сечением от 0.08 до 35 мм квадратных.

Надежность соединения обеспечивается за счет специальной металлической пластины, размещенной внутри корпуса зажима. Параметры пружины таковы, что она может длительное время, не теряя своих свойств, обеспечивать надежный контакт при соединении проводов, даже, если они время от времени нагреваются, а затем охлаждаются. Эти показатели свидетельствуют о высоком качестве продукции.

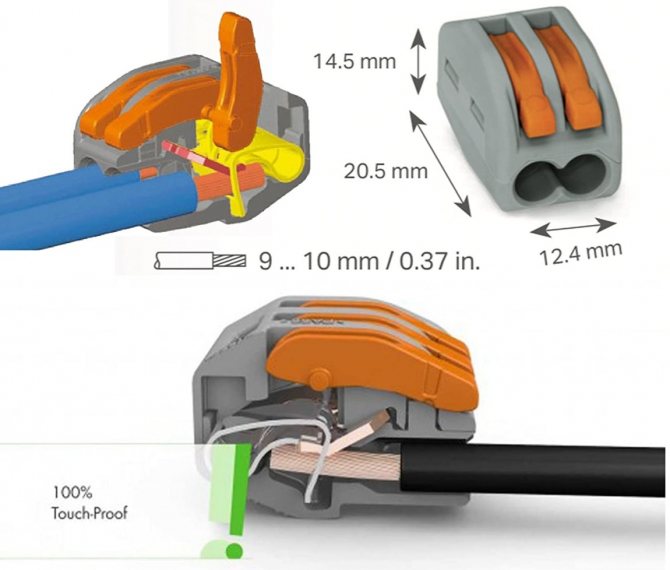

Что находится внутри зажимов для проводов wago

Несмотря на то, что ассортимент подобных зажимов достаточно обширный, для соединения проводов в основном используются зажимы серии 222, серии 773 и 273. Серии отличаются тем, что серия 222 разъемная, а остальные (773 и 273) – неразъемные.

Разъемные зажимы

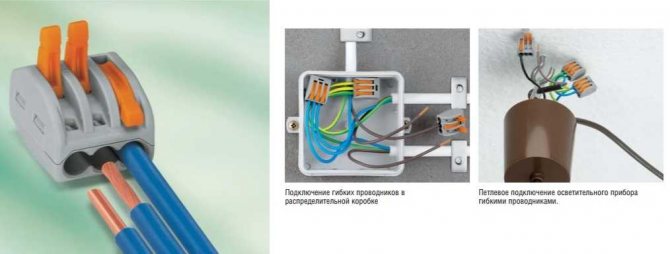

Соединители для проводов wago — способы подключения

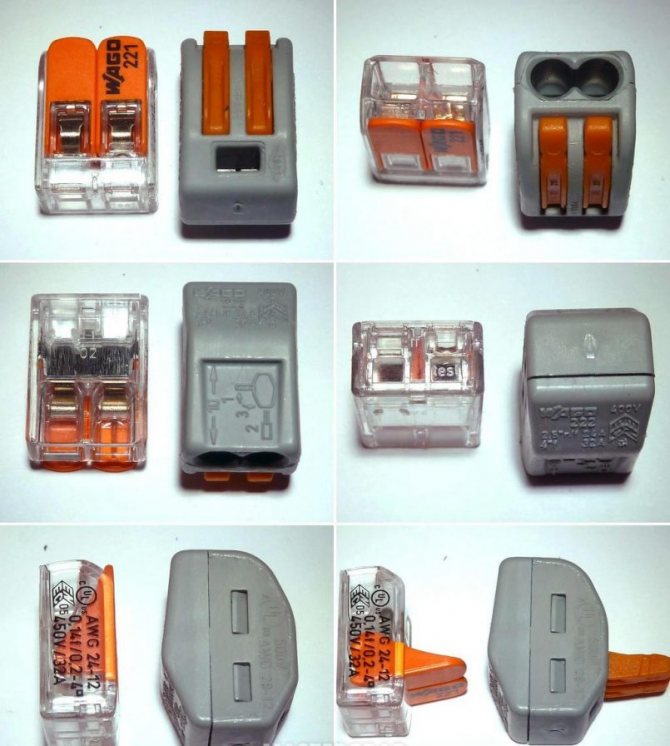

Зажимы Wago 222, которые предназначаются для соединения проводов, имеют несколько контактных площадок, с флажками-фиксаторами. Перед тем, как соединять провода, флажки- фиксаторы приподнимаются вверх. Зачищенные от изоляции провода вставляются в отверстия, после чего флажки опускаются, с усилием зажимая провод. Вот и все, соединение закончено!

Достоинство таких зажимов в том, что в любой момент, подняв флажок, допустимо вытащить провод, после чего зажать его снова.

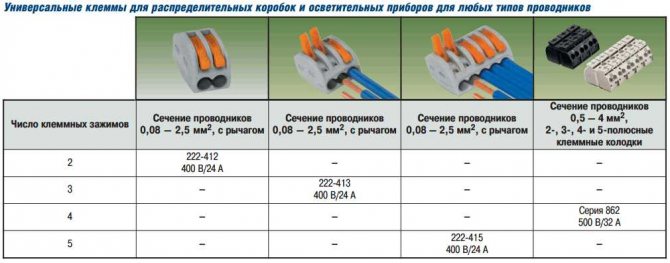

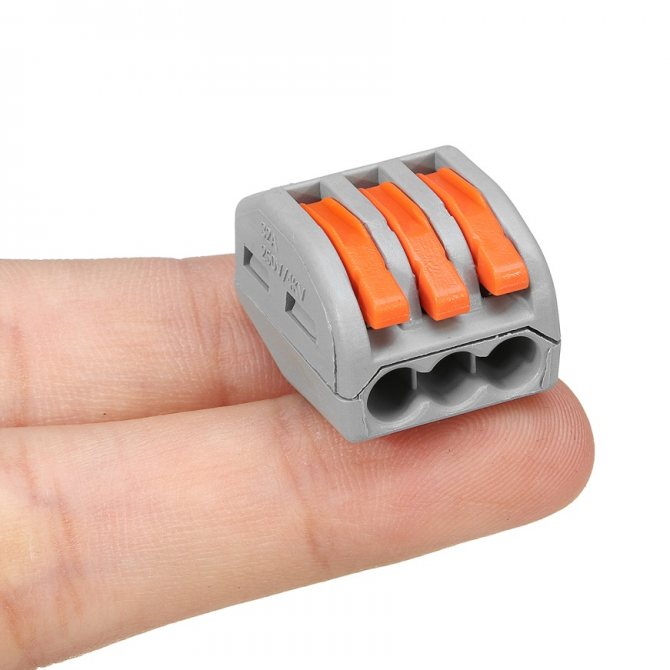

Ассортимент wago 222 серии

Зажимы серии 222 выпускаются с целью соединения от 2-х до 5-ти проводников, как медных, так и алюминиевых, в различной конфигурации, как одножильных, так и многожильных, сечением от 0.08 до 4-х мм квадратных.

Неразъемные зажимы

Неразъемные зажимы отличаются тем, что они не дают возможности осуществить соединение еще раз, если провода уже соединены. Этот тип зажимов не оборудован флажками, поэтому зачищенный провод просто вставляется в отверстие с усилием. Пружина размещена так, что провод сам ее отодвигает, после чего его не так просто выдернуть обратно, не испортив зажим.

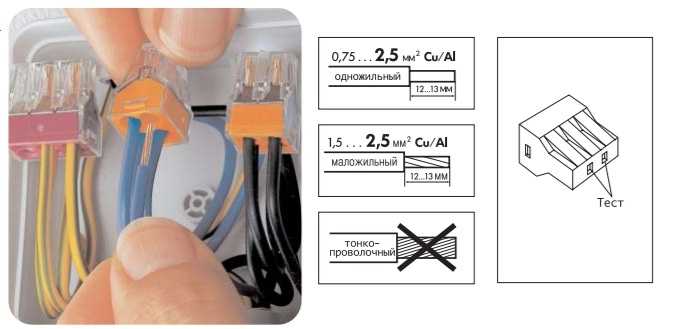

Контактные клеммы wago не разъемные

Как правило, подобные зажимы используются для соединения одножильных проводов, обладающих определенной жесткостью. Для соединения многожильных проводов их лучше не применять, так как соединение получается не столь надежным.

Чтобы контакт оказался надежным, провода перед соединением необходимо тщательно подготовить, зачистив до блеска. для улучшения эксплуатационных свойств выпускает специальную контактную пасту. Эта паста помещается внутрь зажима, после чего состав пасты разъедает оксидную пленку и продолжает защищать контакт от окисления в будущем. В случае применения подобной пасты, достаточно освободить проводники от изоляции.

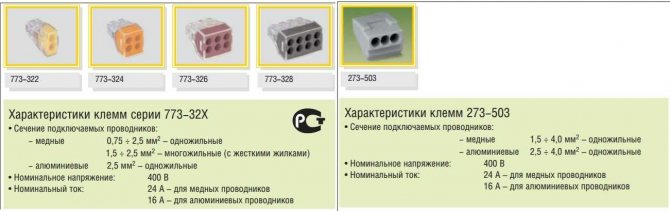

Типы монтажных клемм для электропроводки wago

Производитель утверждает, что при необходимости провода можно вытащить из зажимов. Для этого берется зажим с вставленным в него проводом и провод начинают вращать из стороны в стороны на небольшой угол, при этом провод с усилием освобождается от зажима.

Зажимы для ламп

Такие зажимы еще называются строительно-монтажными клеммами. С их помощью подключение светильников осуществляется намного быстрее, да и удобнее ими пользоваться. Это клеммы «Wago» серии 224. Они предназначаются для быстрого и качественного подключения различного осветительного оборудования, в виде светильников, люстр, бра и т.д. Такие бытовые приборы можно подключать, независимо от использованных проводов, а также их сочетаний. Зажимы рассчитаны на рабочее напряжение не ниже 400V и рабочие токи:

  • Для медных проводов 24А.
  • Для алюминиевых проводов 16А.

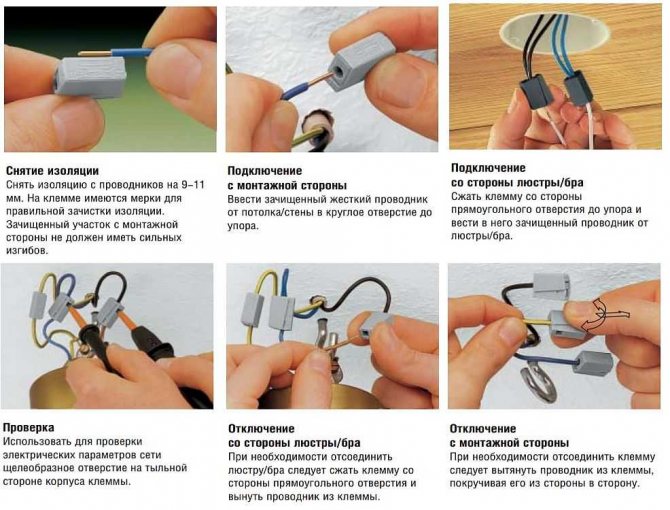

    Способы соединения проводов в люстрах и бра при помощи зажимов wago

Рекомендуемое сечение подключаемых проводов:

  • Медные одножильные провода сечением 1.0-2.5 мм квадратных.
  • Алюминиевые одножильные провода сечением 2.5 мм квадратных.

Со стороны осветительных приборов сечение проводов может находиться в пределах 0.5 2.5 мм квадратных, причем провода могут быть одножильными, многожильными, опресованными или лужеными.

Медные провода следует соединять с применением специальной пасты, а алюминиевые необходимо зачистить до характерного металлического блеска.

Следует отметить, что на рынке встречается много подделок, а оригинальные зажимы не столь дешевые. Несмотря на этот факт, лучше отдать предпочтение оригинальным изделиям, которые гарантируют надежное соединение.

Ваго или скрутка. Что надежнее?

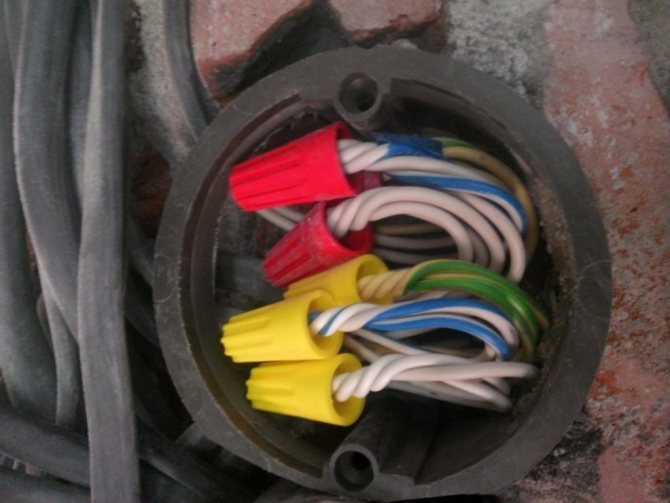

Колпачки СИЗ

Колпачки СИЗ (соединительные изолирующие зажимы) представляют корпус из пластика, цилиндрической формы, внутри которого располагается пружина конической формы. Чтобы соединить провода, достаточно их зачистить от изоляции, а затем вставить в этот колпачок. После этого колпачок прокручивается несколько раз вокруг своей оси по часовой стрелке, при этом провода должны оставаться неподвижными. Когда колпачок перестанет вращаться под действием внешних усилий, можно считать, что провода соединены, образовав надежный контакт.

Естественно, что производители позаботились о том, чтобы колпачки можно было подобрать под конкретные условия соединения, поэтому выпускается подобная продукция различной величины. Чтобы правильно подобрать подобные соединители, необходимо знать, как они маркируются.

После букв «СИЗ» идет несколько цифр, количество которых зависит от фирмы-производителя. Например, обозначение СИЗ-1 1.5-3.5 расшифровывается так: 1 – это «обычный» тип корпуса, с расположенными на его поверхности канавками, обеспечивающими лучший захват, а следующие цифры указывают, проводники, какого сечения можно соединять между собой. Обозначение СИЗ-2 4.5-12 говорит о том, что корпус (2) имеет специальные выступы, для обеспечения большей прикладываемой силы. Ну и следующие цифры говорят о том, что с помощью этого соединителя можно надежно соединить провода, сечением от 4.5 до 12 мм квадратных. Из этого следует, что никаких сложностей в расшифровке не наблюдается.

По такой же схеме нетрудно определить параметры любого колпачка СИЗ.


Пример маркировки колпачков СИЗ и ее расшифровка

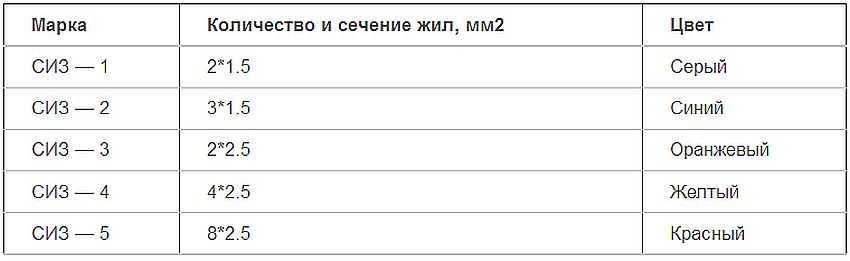

В следующей таблице представлена информация, когда после обозначения СИЗ стоит только одна цифра от 1 до 5.

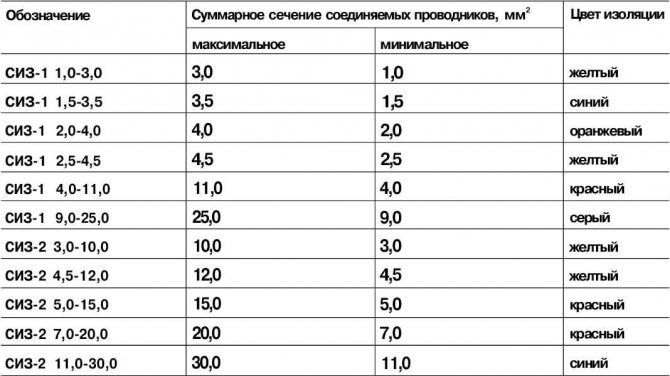

Колпачки СИЗ и их параметры

Следует обратить внимание на следующую информацию. Колпачки СИЗ предназначаются только для соединения проводов из меди, поскольку алюминиевые провода отличаются меньшей механической прочностью.

Соединение проводов. Колпачки СИЗ.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Скобы для гофры

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

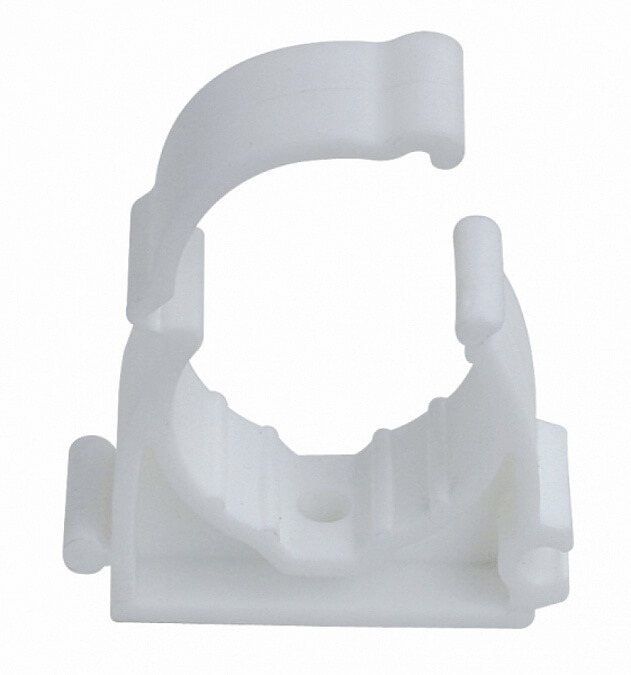

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Скоба с застежкой

Соединение с помощью болтов

Чтобы соединить провода данным способом, необходимо иметь болт необходимого размера, гайку и несколько шайб, что зависит от количества соединяемых проводников. Соединение простое, доступное и весьма надежное.

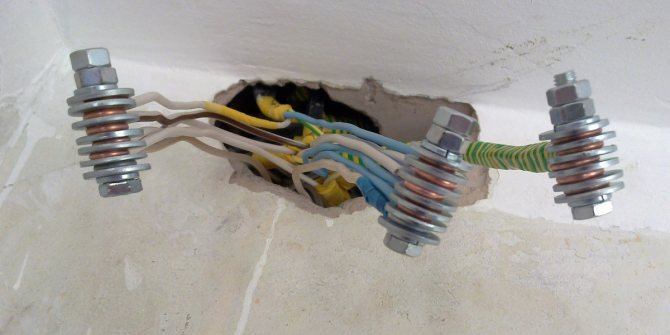

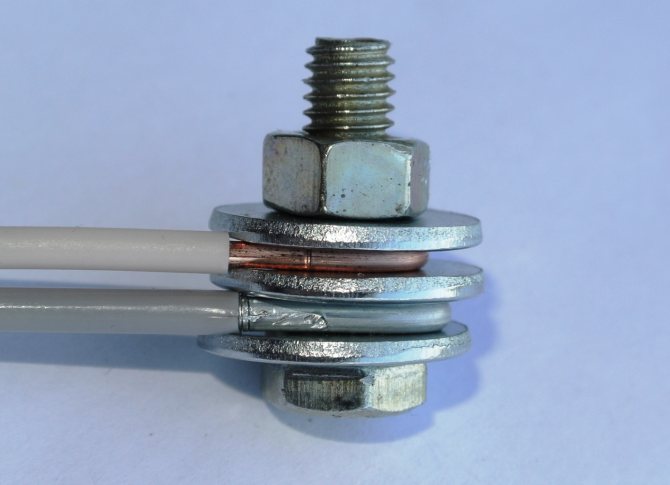

Болтовое соединение проводов

В первую очередь провода зачищаются до металлического блеска, после чего на конце провода без изоляции формируется петля в виде колечка, диаметр которого должен быть чуть больше диаметра болта. Сформировать такое колечко довольно просто, если провод обернуть вокруг болта, а затем его закрутить. После подготовительных работ приступают к процессу соединения, который состоит из следующих операций:

  • На болт надевается шайба.
  • Затем надевается один из проводников.
  • После этого надевается вторая шайба.
  • Надевается второй проводник.
  • Надевается следующая шайба.
  • Соединение надежно скручивается с помощью гайки.

Чтобы соединение оказалось надежным, провода скручиваются при помощи инструментов, в виде ключей для болтов. Электрики часто пользуются подобным типом соединения, особенно в промышленных электрических сетях, где достаточно полезного пространства. Основное назначение – это соединение медных и алюминиевых проводов, с применением разъединяющей шайбы.

Соединение медных и алюминиевых проводов

Как правило, напрямую соединять алюминиевые и медные провода не рекомендуется по ряду причин:

  • Соединение сильно нагревается, что приводит к негативным последствиям.
  • В результате контакт ослабевает. При нагревании более мягкий провод расширяется, а затем уплотняется, после чего между ними появляется микроскопическое пространство.

Чтобы избежать подобных негативных моментов, специалисты совеьтуют:

  • Соединять провода с помощью клеммных колодок.
  • С помощью зажимов «Wago».
  • С помощью болтовых соединений.
  • С помощью ответвительных зажимов (на улице).

Применение других типов соединений не рекомендуется.

СОЕДИНЕНИЕ МЕДНЫХ и АЛЮМИНИЕВЫХ ПРОВОДОВ. ЭТО ДОЛЖЕН ЗНАТЬ КАЖДЫЙ

Иностранные клеммы

Как правильно лудить электрические провода
Пока их надежность уступает российским образцам. Заслуживают внимания электротехнические зажимы WAGO. Фирмой изобретены интересные устройства по типу интерфейсов – границы раздела двух систем для зажимов.

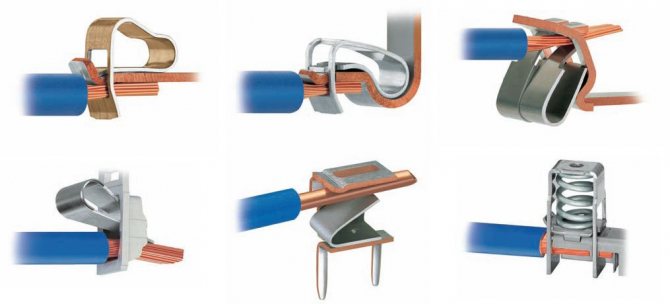

Один из них переводится как «прижать провод». Снимите минимум оплетки и протолкните оголенную часть под клемму. Защелка не выпустит провод назад, кроме как с прокруткой в обратную сторону.

Другой конструктив — Power cage clamp – в виде двойного сложного устройства с сильной пружиной и шиной для тока. Подходит под любой провод. Внимательно рассмотрите фото клеммных зажимов этой подгруппы от WAGO.
