Соединение проводов на улице зажимами Wago.

Содержание


Всем нам знакомы “старые добрые” зажимы wago. Это пожалуй самый быстрый и универсальный способ соединения проводов в электрике.
И хотя до сих пор в отдельных интернет баталиях и видеороликах не утихают споры об их надежности, надо признать, что при грамотной эксплуатации:

  • в цепях освещения
  • в линиях с малой нагрузкой
  • плюс защита автоматом с правильным номинальным током

Они полностью оправдывают свое предназначение и выполняют все те функции, которые заложены в них производителем.

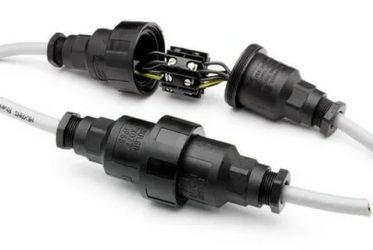

Герметичное соединение проводов на улице

На сегодняшний день существует множество способов соединения проводов в распределительной коробке.

Вот от каких факторов зависит выбор соединителя:

Выбор способа соединения жил кабелей и проводов при монтаже электропроводки – ответственная задача. Необходимо учесть совокупность факторов, среди которых – сечение и материал, из которого изготовлены жилы, рабочие условия, а также наличие нужных инструментов для работы. В данной статье мы поговорим о самых распространенных способах соединения проводников.

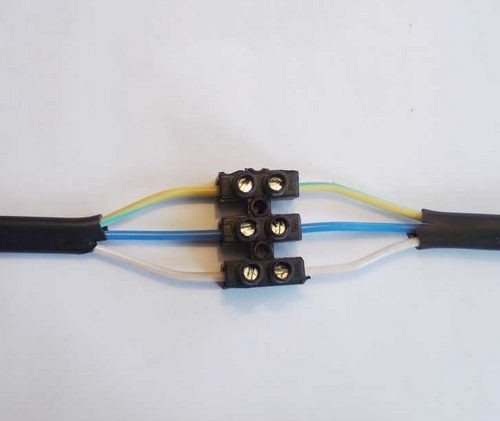

Клеммные колодки

Относительно простой способ соединения, часто используемый в распределительных коробках, а также для подключения осветительных приборов. Клеммная колодка представляет собой втулку из латуни, помещенную в корпус из пластика. Чтобы закрепить провод внутри нее, необходимо с усилием закрутить винты вручную при помощи отвертки.

Важно, чтобы размер клеммной колодки соответствовал сечению жил кабеля или провода. Если вам нужно соединить многопроволочные проводники, предварительно необходимо обжать их с помощью наконечников (например, НШВИ).

Основной минус клеммных колодок – возможность соединения только двух проводников. Также их нельзя применить для соединения жил из разнородных металлов (например, меди и алюминия).

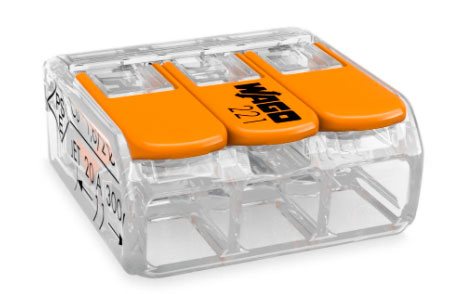

Клеммы Wago

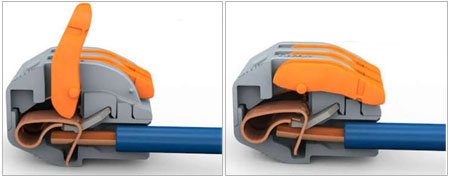

В основе клемм Ваго – специальный зажим рычажного типа. С его помощью можно быстро зафиксировать жилу кабеля или провода без риска повредить их. Существуют два вида клемм Ваго – неразъемные, которые можно использовать только один раз, и разъемные, которые могут не только соединить проводники, но и быстро разъединить их. Очевидно, что преимущества за разъемными клеммами.

Важное достоинство Wago – простое соединение проводников из меди и алюминия. Также возможно фиксирование двух и более жил проводов, а при соединении жил многопроволочного исполнения не требуется использовать дополнительные аксессуары. К недостаткам Ваго можно отнести их стоимость (она значительно выше, чем цена клеммных колодок) и ограниченная область применения – подключение освещения и розеток общего назначения.

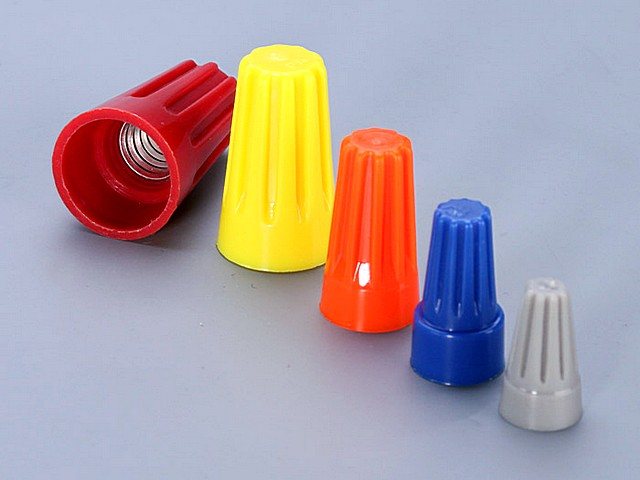

Колпачки СИЗ

СИЗ – соединительные изолирующие зажимы. Проще говоря, это пластиковые колпачки с небольшой пружинкой для фиксации проводников внутри. Достоинства СИЗов – негорючесть, относительно низкая стоимость, а также удобство для маркировки проводов (в продаже есть СИЗ нескольких цветов). Однако медь и алюминий с их помощью соединять нельзя.

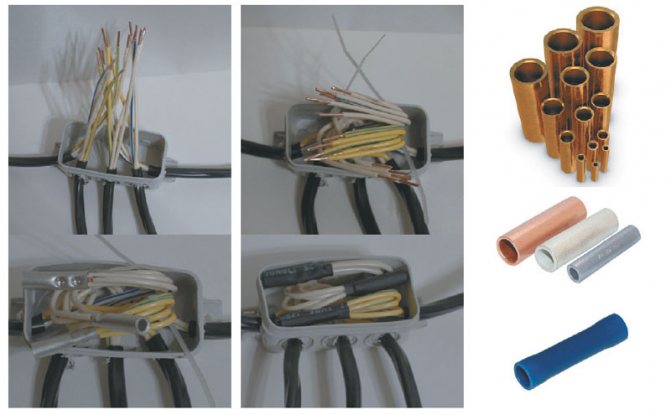

Опрессовка при помощи гильз

Очень надежный способ соединения. Однако одних гильз для него недостаточно. Необходим и специальный инструмент – пресс-клещи, а также термоусадочная трубка, делающая соединение герметично изолированным. Выбирая данный способ, учитывайте, что он относится к неразъемным соединениям. При ремонте или неправильном подключении соединение нужно будет обрезать и выполнить монтаж заново с применением новой гильзы.

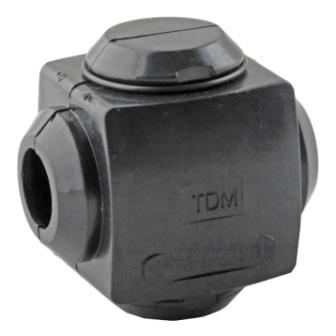

Зажим типа «орех»

Еще один вид соединительного кабельного зажима – так называемый «орех». Он состоит из 2 пластин и 4 винтов, расположенных по углам. Алгоритм соединения следующий. Зачищаем 2 конца провода, фиксируем их внутри пластины, а затем надеваем оболочку из карболита. «Орешек» довольно удобен, но из-за больших размеров использовать его в распределительной коробке нельзя.

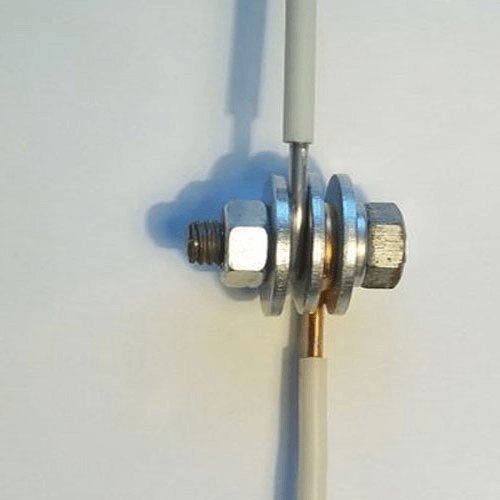

Соединение при помощи болта

Болт, 3 шайбы и гайка – вот и все, что вам понадобится для такого способа соединения. Пригодится он в том случае, когда нет материалов, необходимых для вышеперечисленных способов. Надеваем шайбу на резьбу болта, зачищаем жилу и накручиваем ее сверху. Затем устанавливаем вторую шайбу, надеваем жилу и третью шайбу, закручиваем и изолируем гайку. Таким способом можно соединить проводники с медными и алюминиевыми жилами.

Сварка

Для данного способа соединения вам понадобятся сварочный аппарат, электроды для сварки проводов, пассатижи и бокорезы, а также флюс (если планируется выполнить сварку алюминиевых жил). Не забудьте защитить глаза при помощи специальных очков. Алгоритм осуществления сварки следующий. Зачищаем жилы от изоляции, выполняем скрутку, а затем — сварку при помощи сварочного аппарата. Данный способ соединения жил и проводов достаточно надежен, но не стоит забывать, что он не подходит для соединения проводников из меди и алюминия.

Пайка

Популярный способ соединения, который, однако, не рекомендуется в соответствии с СП 76.13330.2016. Это неразъемное соединение, для осуществления которого необходимо зачистить концы проводов и окунуть их в расплавленный припой.

Скрутка

Еще один способ, использование которого запрещено ПУЭ (п. 2.1.21). Он довольно примитивный – жилы скручиваются между собой с использованием пассатижей. Изоляция осуществляется с помощью старой-доброй изоленты. Такой способ возможен только для временного соединения. Советуем не рисковать и выбирать более надежные способы соединения.

Герметизация соединения провода в земле подручными средствами — что выбрать ?

Герметизация соединения провода в земле подручными средствами — что выбрать ? Сами скрутки в термоклее, а вот дальше довольно толстый кусок провода в сдвоенной части чем лучше заизолировать: монтажная пена, стеарин (долго капать), цемент, битум (неудобно и долго греть, можно испачкаться) ?

Провод или кабель не принципиально.

SergeyE написал : Провод или кабель не принципиально.

ну тогда и способ гермитизации не принципиален, хоть бумагой ватерклозетной!

А коробочку IP65 никак не закопать.

sergey_sav написал : А коробочку IP65 никак не закопать.

SergeyE написал : Сами скрутки в термоклее,

Какие скрутки, какой термоклей. Это равнозначно:

аматор1 написал : бумагой ватерклозетной!

Гильзы и два слоя термоусадки с клеем на опрессованные жилы, и сверху два слоя термоусадки с использованием клей расплава. И называется это — кабельная муфта. Либо делаете два полукорпуса из бутылок РЕТ, соединяете и заливаете эпоксидным компаундом с кварцевым песком. Гудрон (битум) необходимо использовать в смеси — нефтяной и каменноугольный с добавлением трансформаторного масла. Греть надо до кипения и потом охлаждать после окончания выхода пузырьков воздуха, до температуры 110-120*С, процесс длительный не менее двух часов. Корпус можно изготовить из жести либо электрокартона. Или используйте коробку соединительную не ниже IP65.

SergeyE написал : Герметизация соединения провода в земле подручными средствами — что выбрать ?

Если подручными средствами, то вот чем пользовался : » > Именно этим (цена 5 -6$), все соединяемые провода изолировал термоусадкой, затем прятал в в обычную распред коробку, в неё выдавливал клей -герметик (с таким расчётом что -бы при закрытии крышки клей выдавливался бы частично наружу, заполняя все пустоты). После затвердевания герметика, он становится чем то наподобие резины, так что изоляция -100%

dmitriev01 написал : он становится чем то наподобие резины, так что изоляция -100%

мда, очумельству нет пределов. а немецкие учёные жидкие, в виде спрея, кондомы изобрели, как раз почти ваш случай!

SergeyE написал : Герметизация соединения провода в земле подручными средствами — что выбрать ?

Что мешает проложить кабель без соединений в земле? Желание сэкономить?

аматор1 написал : мда, очумельству нет пределов. а немецкие учёные жидкие, в виде спрея, кондомы изобрели, как раз почти ваш случай!

ПОЯСНИТЕ. А ещё лучше проверьте на деле. Цитата из ссылки :»Износоустойчив и технологичен. Устойчив к высокому динамичному давлению, окислению и атмосферным воздействиям. Обладает вибро — и звукопоглощающими свойствами.» При помощи данного продукта клеятся лобовые стёкла в раму автомобиля, думаю поймёте

2dmitriev01 у вас на родине мож и клеят стёкла в автомобили а заодно и провода изолируют этим — один флакон на все случаи! А у нас обычно (для электротехнических целей) используют то что именно для этого предназначено.

это сертифицировано для электротехнических целей?

админ ступил — стер мое дублирующее сообщение (глюк сервера), в котором была правка — так вот добавленная информация: разъединить соединение уже нельзя, поэтому надеть распредкоробку или термоусадку не получится, да и не доверяю я термоусадке после таких отзывов

ПPOPAБ написал : Какие скрутки, какой термоклей. Это равнозначно:

про термоклей и его преимущества перед термоусадками писали на этом форуме, поэтому про бумагу — это Вы видимо от незнания вопроса

Alex___dr написал : Что мешает проложить кабель без соединений в земле? Желание сэкономить?

то что он там уже есть и его надо удлинить без перекапывания траншеи длиной в 30м

SergeyE написал : это Вы видимо от незнания вопроса

Ой, не смешите, кабельщика. Сколько муфт и какой конструкции, чьего производства и на какое напряжение, на какие марки кабеля Вы лично установили? Есть ли у Вас статистика срока службы соединительной муфты в зависимости от её конструкции и прочих условий?

SergeyE написал : да и не доверяю я термоусадке после таких отзывов

Какой конкретно из них, не доверяете? Чьего производства? После тест драйва ВАЗа — боитесь всех автомашин с четырьмя колесами . Вот современный способ соединения кабелей:

SergeyE написал : про термоклей и его преимущества перед термоусадками писали на этом форуме

на этом форуме много чего пишут, особенно.

SergeyE написал : то что он там уже есть и его надо удлинить без перекапывания траншеи длиной в 30м

SergeyE написал : добавленная информация: разъединить соединение уже нельзя, поэтому надеть распредкоробку или термоусадку не получится, да и не доверяю я термоусадке после таких отзывов

Соединение электрических проводов — надежные способы

Для начала определимся, что такое распределительная коробка? Это пустотелое приспособление из полимера, круглой, прямоугольной и квадратной формы с крышкой и со специальными вводами для кабелей. Используется для расключения между собой проводников.

Сегодня производятся разнообразные соединения электропроводников. Такое разнообразие зависит от разных факторов:

  • сечение провода;
  • материал жилы (CU, AL);
  • количество жил;
  • условия работы (температурный режим, климатический).

Зная все эти факторы, подбираются присоединения таким образом, чтобы соблюсти некие требования по электрической и пожарной безопасности. Кроме этого нужно учесть, в каких местах будут эксплуатироваться такие коробки с проводниками:

  • сухие помещения;
  • влажные помещения;
  • особо сырые.

Как подключать

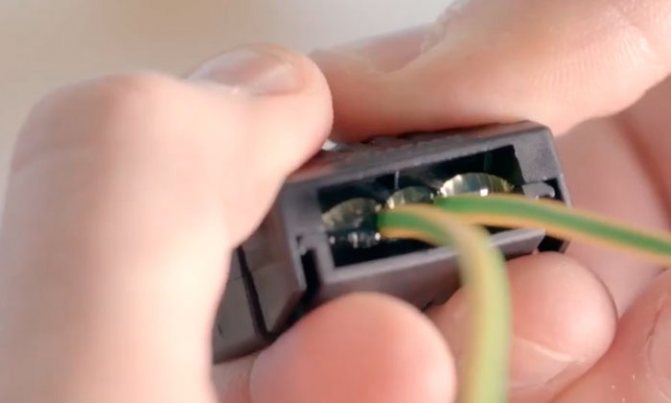

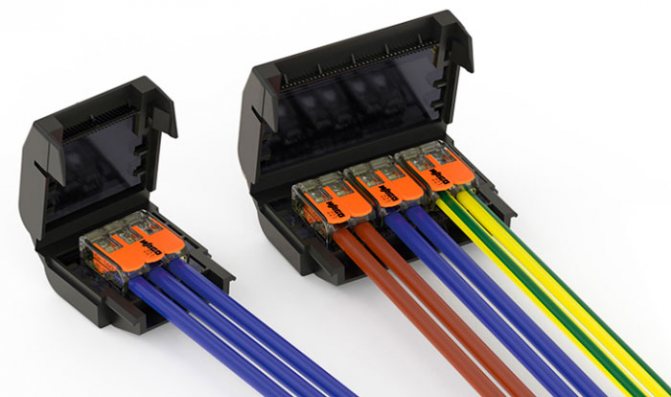

Для соединения жил внутри чехла используются обычные зажимы ваго серии 221-412,413,415.

Стыкуете через них провода, помещаете зажим в гелевый раствор.

После чего защелкиваете две половинки муфты так, чтобы гель выступил наружу и плотно покрыл клеммы.

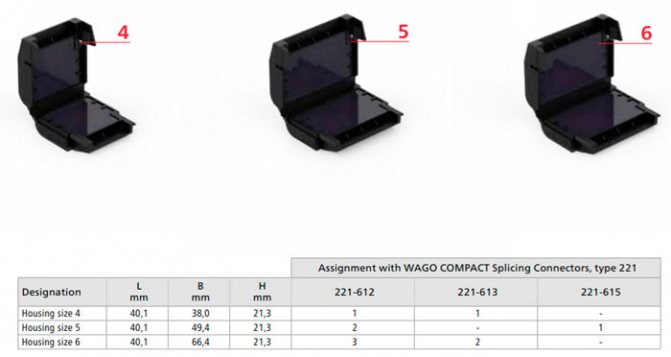

Технические характеристики муфты:

  • размер корпуса №1-№3 (wago до 4мм2), размер корпуса №4-№6 (wago до 6мм2)

  • номинальный ток – до 32А
  • рабочая температура – 85С (допустим нагрев до 105С!)

Для предотвращения самопроизвольного раскрытия по бокам имеются “замки”.

Всего три действия:

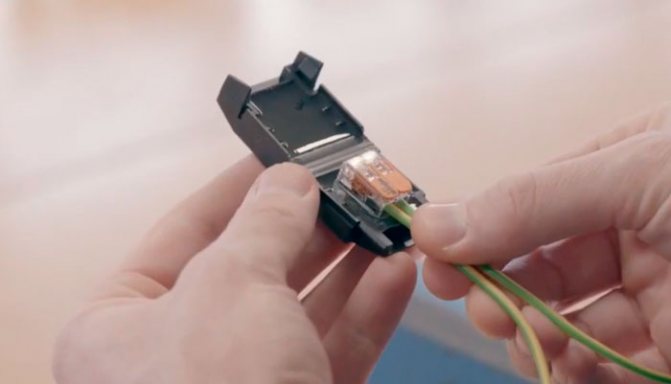

1Подключил провода через Wago. 2Уложил клемму в корпус. 3Защелкнул крышку.

И надежное соединение со степенью влагозащиты контактов IPX8 готово.

При этом Easy Protect обеспечивает не только влаго, но и механическую защиту.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для сжатия, как тонких по сечению жил, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Конструктивная особенность «Орешка» заключается в том, что обжимать можно алюминиевые и медные провода в одну цепь, посредством промежуточной пластины.

Для хорошего контакта, также применяют болтовое соединение. Для определенного сечения жил подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для хорошего контакта алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия жил с помощью гайки, болт изолируется.

  • небольшая стоимость;
  • хорошая изоляция для «Ореха»
  • можно использовать алюминиевые жилы с медными жилами.
  • ослабление резьбы в «Орешке»;
  • много изоляции болтовым способом;
  • габариты присоединения подходят для больших распределительных коробок.

Краткие рекомендации по способу прокладки

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

  • Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.

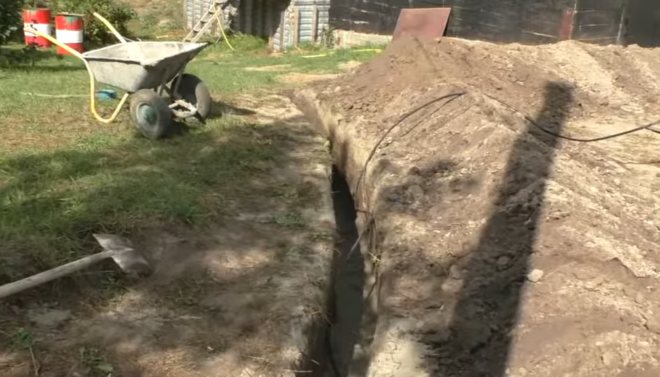

  • Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

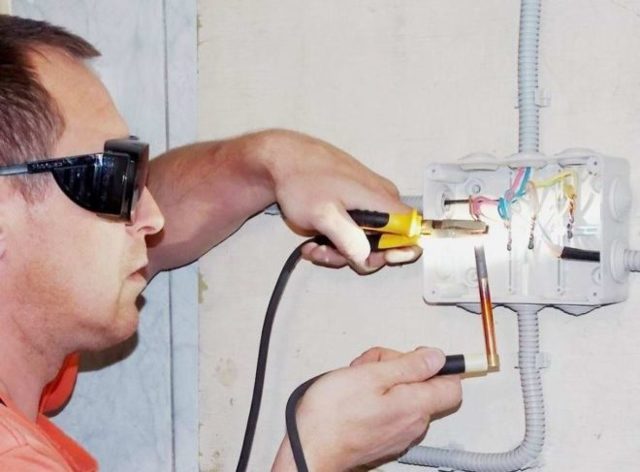

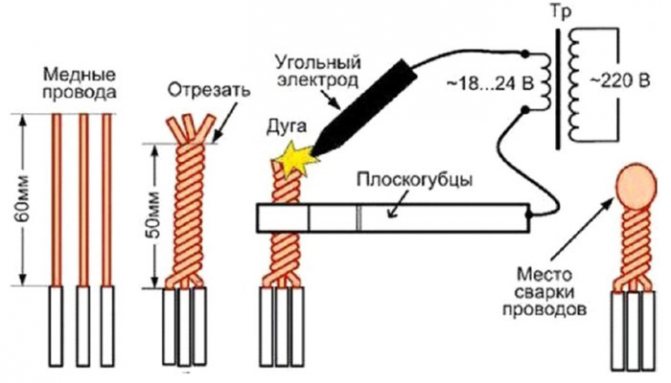

Соединение проводов с помощью сварки

Один из лучших способов соединения проводов в коробке является сварка. Как это все делается?

Для начала с концов жил снимается изоляция. Затем жилы скручивают между собой. Концы готовы к сварке.

Сварка производится специальным сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется в зависимости от сечения и количества проводов, от 70 до 120 А и мощности аппарата достаточно 500 – 600 Вт. Воспользоваться можно так же инверторным сварочным аппаратом.

Для сварки применяю специальные графитовые для алюминия и графито-медные для меди электроды. Работу нужно производить в специальных очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом или пассатижами присоединяют к скрутке, а второй к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые жилы таким образом, чтобы появилась капелька. Этого достаточно, чтобы сделать самый надежный контакт.

Единственный недостаток такого способа является то, что при рассоединении проводов, если это потребуется, придется выкусить кончик скрутки (место сварки).

Как сделать герметичную изоляцию провода в воде.

old, but not obsolete

Все, что происходит в жизни- не случайно.

10.08.17 08:48 Ответ на сообщение Как сделать герметичную изоляцию провода в воде. пользователя Деодат

не ори на меня! я тоже личность. ©

10.08.17 10:09 Ответ на сообщение Как сделать герметичную изоляцию провода в воде. пользователя Деодат

Звезда по имени Солнце

10.08.17 10:46 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Граф

10.08.17 11:48 Ответ на сообщение Как сделать герметичную изоляцию провода в воде. пользователя Деодат

чем дальше в лес — тем злее дятлы.

old, but not obsolete

10.08.17 15:47 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Граф

Все, что происходит в жизни- не случайно.

10.08.17 16:49 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Деодат

10.08.17 17:02 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Crusader

Прошу мои посты заумным юристам-«библиотекарям» не читать, так сказать. игнорировать. Вумнее покажетесь.

old, but not obsolete

10.08.17 17:26 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Crusader

В ответ на: замерить столб воды, от этого плясать. есть насосы погружные с 25 метровым проводом. всяко такого столба быть не может. Не заморачиваясь, на расово верную синюю изоленту и соединить.

Все, что происходит в жизни- не случайно.

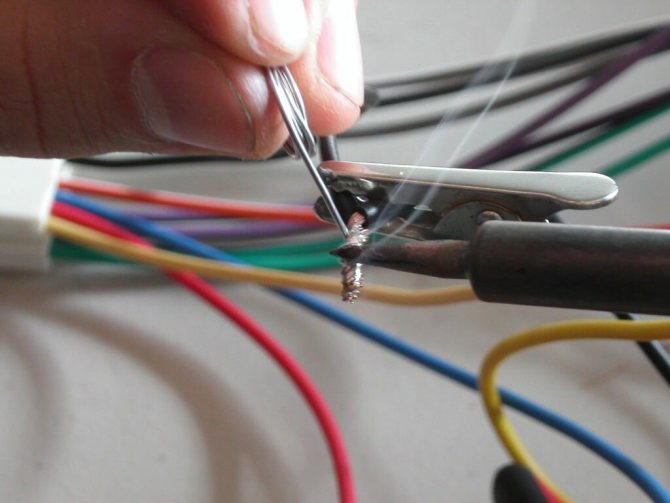

Пайка проводов припоем

Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.

Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.

Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.

Крайне не рекомендуется применять паяльную кислоту. После пайки остается ее след на скрутке и со временем кислота будет только разъедать скрутку, что приведет к печальным последствиям.

И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для подключения. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

  • информация о допустимом напряжении;
  • информация о сечении жилы;
  • повышенная термоустойчивость;
  • надежная фиксация жилы провода;
  • устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное присоединение жил.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу.

Соединение электрических проводов на улице

Что делать, если появилась необходимость соединить провода на улице, под открытом небом?

На улице это можно делать разными способами: с помощью «орешка», с помощью болта, скруткой. На какое-то время такие способы не плохо показывают себя в работе, но затем происходит окисление жил, ослабление болтового присоединения, ржавчина. Начинается проблема.

Нужно понимать, что на такие способы будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:

  • распределительная коробка IP65;
  • гильзы под опрессовку;
  • токопроводящая паста;
  • трубка термоусадочная клеевая.

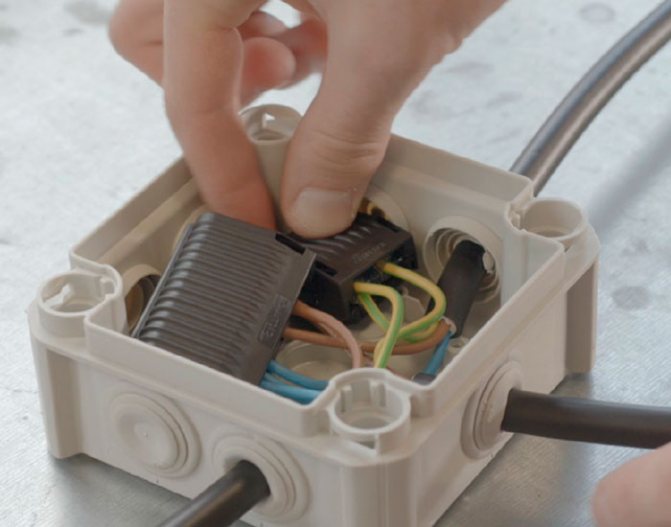

Кабель завести в распределительную коробку. Надеть гильзы на оголенные жилы с использованием токопроводящей пастой и опрессовать.

Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.

Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.

С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.

После того, как остынут термотрубки, аккуратно уложить в коробку готовые соединения и закрыть плотно крышкой.

Этот способ обеспечит вам высокую надежность на многие, многие годы.

В этой статье вы посмотрели все виды правильного соединения проводов, которые существуют не сегодняшний день. Выбирайте тот способ, который подойдет для вашего условия эксплуатации.

Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.

Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.

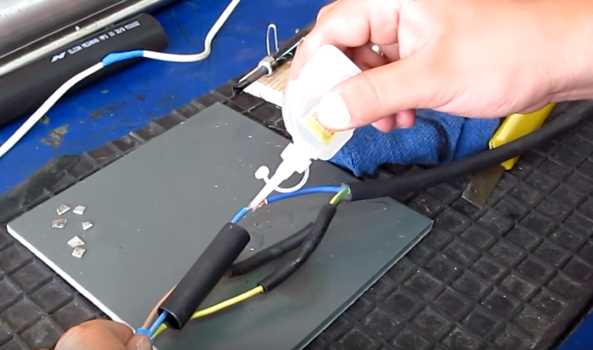

Электро-гидроизоляция проводов погружных насосов

При установке или эксплуатации погружного насоса может возникнуть необходимость удлинения силового кабеля. Собственно речь пойдет не о удлинении-соединении, а об изоляции места соединения проводов погружного насоса. В данном случае соединение должно быть полностью герметично, так как условия эксплуатации просто экстримальные — под водой.

Во первых соединенные концы кабеля должны быть пропаяны, либо находиться в специальных зажимных гильзах. Для электро-гидроизоляции проводов погружных насосов можно использовать:

  1. термоусадочную трубку
  2. изоленту
  3. заливные муфты.

При изоляции термоусадочной трубкой

Термоусадка должна быть клеевой. На ее внутренней поверхности нанесен слой клея, который при обжимании расплавляется и образуется сплошной герметичный слой. Термоусадочная трубка способна сжиматься при воздействии на нее повышенной температуры и плотно охвватывать изолируемые поверхности. Как правило это производится с помощью горелки, специального фена или открытого пламени если диапазон температур для трубки не критичен. В этом случае подойдет простая зажигалка. Температура нагревания указывается в инструкции к трубке.

Из изолент лучше применять ленту ЛЭТСАР. Главная ее особенность — способность монолитизироваться, то есть превращаться в сплошную трубку. Продается она в больших бабинах, намотанная с прослойкой полиэтилена (чтобы не слиплась). Слои ленты ЛЭТСАР следует наматывать с перекрытием предыдущего наполовину. Для качественной изоляции требуется 3-4 слоя ленты.

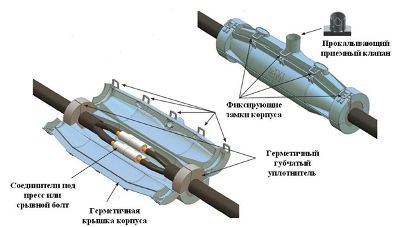

Заливная муфта по сути — коробка куда укладывается место соединения кабеля и заливается компаундом(смола отверждаемая в есстественных условиях). В отличии от первых двух более кустарных способов муфта считается практичной и имеет дольший срок службы. Хотя в советское время для таких работ использовалась обычная изолента — и отлично служила.

Возможные способы соединений

Способы соединений могут различаться, в зависимости от следующих факторов:

  • разновидности соединяемых кабелей;
  • характеристик электрического тока линии;
  • конструктивных особенностей оборудования, в котором используется провод;
  • условий эксплуатации соединения и других моментов.

Рассмотрим возможные способы соединений, для обеспечения необходимого контакта.

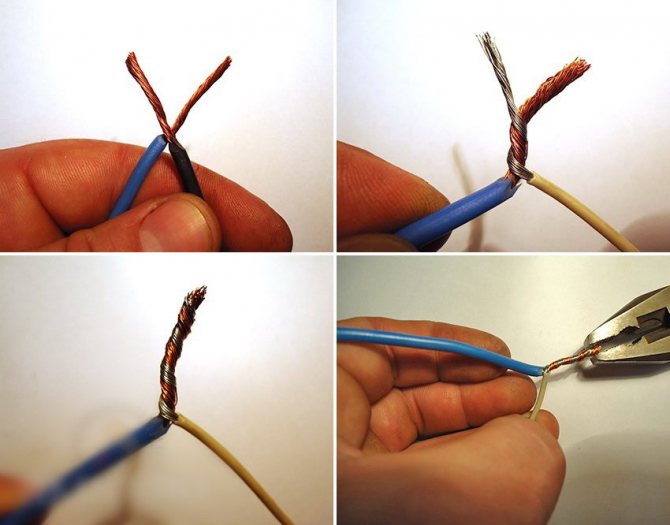

Скрутка

Один из наиболее простых способов. В прежние годы широко применялся для выполнения электрической проводки в квартирах и жилых домах. Но сейчас, по нормам ПУЭ, необходимо использовать пайку, сваривание или запрессовку.

Соединение выполняется в таком порядке:

  • освобождается от изолирующего покрытия и тщательно зачищается около 5 мм провода с каждого конца. Если сечение жилы более 2,5 кв. мм, длину очищаемого участка соответственно увеличивают,
  • зачищенные проводники совмещают параллельно, выравнивая концы, и плотно скручивают, захватывая плоскогубцами,
  • полученную скрутку пропаивают или сваривают.

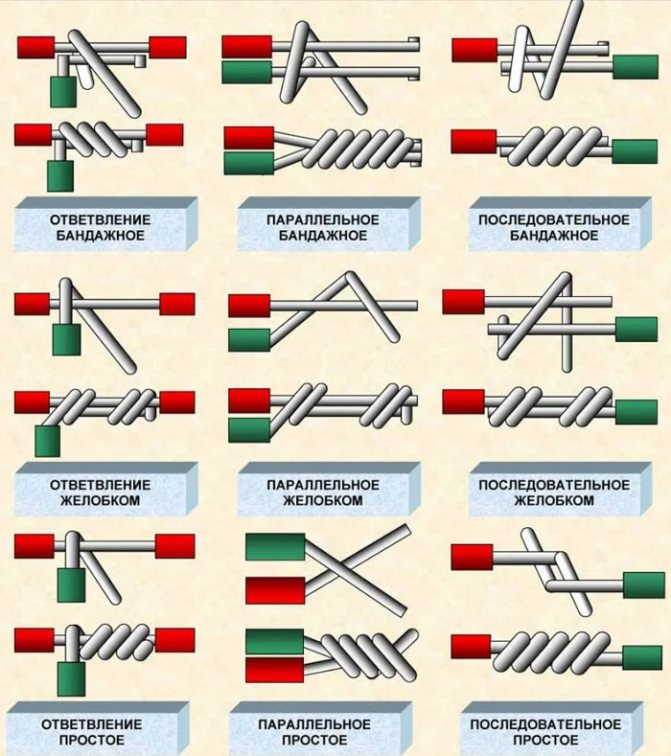

Способы скручивания проводов
Альтернативный способ, когда важно сохранить длину провода, предусматривает встречное расположение жил, с их скрещиванием и скручиванием руками. Далее плотность увеличивается с помощью плоскогубцев.

Скрутка должна выполняться при соединении проводников из одного металла. В противном случае контакт получится неравномерным и будет окисляться со временем.

Пайка

Отличается большой надёжностью. Возможно спаивание параллельно расположенных или скрученных жил. Но в первом случае сложно обеспечить высокую надёжность по причине мягкости припоя и сложности фиксации проводов.

Выполняется в такой последовательности:

  • концы проводов предварительно очищаются, протравливаются, производится их лужение;
  • жилы скручиваются и паяются с применением канифоли.

Когда пайка остынет, контакт изолируется изолентой или термоусадкой.

Заваривание

Позволяет значительно повысить надёжность обычной скрутки. Выполняется с помощью графитового электрода или газовой горелки. Учитывая сложность выполнения работ с использованием газового и кислородного баллонов, рассмотрим пример получения соединения электросваркой:

  • выполняется скрутка жил длиной до 100 мм, при общих размерах контакта вдвое меньше,
  • подравниваются концы,
  • рядом с изоляцией мощным зажимом подсоединяется отрицательный контакт,
  • выставляется режим тока,
  • свариваются концы. Продолжительность операции – не более 2 секунд. Если потребуется, сварка повторяется, до получения ровного шарика на конце соединения.

Рекомендуется применять инверторный аппарат, предусматривающий возможность регулировки тока. В крайнем случае можно применять агрегат с характеристиками мощности не менее 0,6 кВт и напряжения – до 24 В.

Опрессовка

Позволяет добиться большей плотности соединения, нежели при обычной скрутке. Поэтому такой способ можно применять даже при контакте меди с алюминием. Предусматривает зажатие жил в тонкой медной или алюминиевой гильзе.

  • зачищаются концы на длину до 100 мм превышающую размер гильзы;
  • концы помещаются внутрь гильзы в одностороннем или встречном порядке расположения;
  • гильзу опрессовывают до 2 – 3 раз с отступом от края до 10 мм. При этом важно сохранить целостность проволоки, не раздавив её.

Соединение проводов наушников

Нередко исправные наушники приходят в негодность по причине обрыва провода рядом со штекером. Но если имеются вышедшие из строя наушники с целым штекером, можно заменить этот элемент, соединив провода.

Работа выполняется в таком порядке:

  • обрезается кабель у штекера перед повреждённым местом и целый элемент от неисправных наушников;
  • изоляция снимается на длину до 2 см;
  • находится общий провод и проверяется целостность остальных жил;
  • обрезаются внутренние жилы следующим образом: один не трогается, общий – на 5 мм, второй – вдвое больше;
  • зачищаются и лудятся места соединения длиной до 5 мм;
  • на провода одевается термоусадочная трубка с запасом в 3 см по отношению к длине места контакта;
  • на концы подлиннее одевается термоусадочная трубка до 1 см по длине, общий провод остаётся свободным;
  • жилы скручиваются и пропаиваются;
  • готовые контакты выгибаются наружу, закрываются термоусадочной трубкой и прогреваются огнём зажигалки или спички.

Таким способом можно восстановить вышедшие из строя наушники.

Как изолировать провода в стене, воде и земле

Назревает вопрос, чем лучше и надежней изолировать провода при эксплуатации данной продукции?

Ведь эксплуатация происходит в разных местах. Провода и кабели могут быть проложены, как открытым, так и закрытым способом, как в сухих, так и во влажных помещениях, как в агрессивных средах, так во взрывоопасных зонах и пожароопасных помещениях.

В данной статье мы разберем эксплуатацию кабелей в более простом варианте, в быту. Иначе получиться не статья и целый учебник.

Для начала, хочется предупредить о некоторых правилах по безопасности.

Во-первых, производить изоляцию оголенных жил под напряжением запрещено.

Во-вторых, нужно пользоваться только теми материалами, которые предусмотрены для этого, то есть использовать материалы, предусмотренные ГОСТом и ТУ.

К ним относятся лента из ПВХ (поливинилхлорид), лента ХБ (хопчато-бумажная), ТУТ (термоусадочная трубка), колпачки СИЗ.

В третьих. Категорически запрещается использовать такие материалы, как пакеты из полиэтилена, скотч и типичные материалы.

Ссылка на основную публикацию
