Способы определения обрыва в скрытой электропроводке

Содержание

Если электропроводка правильно спроектирована и смонтирована в соответствии с требованиями ПУЭ, неисправности в ней возникают редко.

Однако, если подача электроэнергии на каком-либо участке цепи прекратилась, следует найти и устранить возникшую проблему. В этой статье мы расскажем, как найти обрыв в скрытой проводке в стене.

Признаки неисправности электропроводки в квартире

Давайте разберемся, как же найти неисправность в электропроводке? Неисправности возникают вследствие неправильного или небрежного монтажа, нарушения целостности изоляции, обрыва проводов, плохого контакта между элементами цепи или перегрузки сети. На неисправность указывают:

    Отсутствие нуля;Отсутствие фазы;Отсутствие фазы и нуля одновременно;Искрение;Короткое замыкание.

Косвенным образом на неисправность указывает слишком частое срабатывание защитной автоматики.

Классификация

Чаще всего неисправности возникают в местах соединения проводов в распределительных коробках, розетках, в местах подключения к контактам автоматов электрощитаили выключателям осветительной сети. Такие неисправности относят к первому классу, они составляют более половины случаев неполадок электрической сети. Все они сравнительно легко обнаруживаются и устраняются.

Второй класс неисправностей– повреждения скрытой проводки во время ремонта при сверлении, долблении и прочих работ, связанных с необходимостью проникновения в толщу бетонной конструкции. Вследствие ремонта в проводку может быть вкручен шуруп или вбит гвоздь. В таких случаях высока вероятность короткого замыкания в стене.

Незначительные повреждения изоляции не всегда проявляются сразу же, проблема может возникнуть через несколько месяцев или даже лет.

Третий класс– обрыв провода непосредственно в стене без вмешательства извне. Это достаточно редкое явление и на долю неисправностей третьего класса приходится около 20% случаев неполадок. Обрыв может произойти вследствие сильного износа проводки, выполненной из алюминиевого провода, перегрузок в сети или неисправности УЗО.

Причиной обрыва могут быть и нарушения технологии монтажа, например, соединения скруткой, механические повреждения изоляции или неправильный расчет сечения провода для конкретной группы подключения.

Самое «безобидное» последствие обрыва провода – отсутствие напряжения в отдельно взятой точке подключения, всей группе подключения или в целом в квартире. При обрыве нулевого проводника кроме обесточивания отдельно взятой ветви или квартиры в целомвозникает угроза перегрузки исправной части сети. Искрящая проводка или короткое замыкание могут привести к более серьезным последствиям, вплоть до возникновения пожара.

Порядок действий при поиске

Для поиска обрыва понадобятся:

    Индикаторная отвертка;Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;Отвертка;Мультиметр;Пассатижи;Нож с изолированной рукоятью;Изолента.

В первую очередь нужно определить аварийную группу подключения. Если у вас есть план проводки, ничего сложного в этом нет.

Если на поврежденной розетке есть фаза, товключая-выключая автоматы, можно найти искомый провод. Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.

После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.

Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены.

Выполнение электромонтажных работ прайс лист

  • Основные силовые линии
  • Цена электрики на кухне
Оборудование Кабель ГОСТ Цена подключения
Силовой щит ВВГ нг-LS 3х6 1500 рублей
Варочная панель ВВГ нг-LS 3х4 1500 рублей
Духовой шкаф ВВГ нг-LS 3х4 1500 рублей
Посудомоечная машина ВВГ нг-LS 3х2,5 1000 рублей
Холодильник, морозильная камера 3х2,5 1000 рублей
Розетки 3х2,5 500 рублей
Электро вытяжка 3х2,5 1000 рублей
Защита от протечки воды 3х2,5 1000 рублей
Теплый пол 3х2,5 1500 рублей
Свет 3х1,5 500 рублей

Ищем в стене

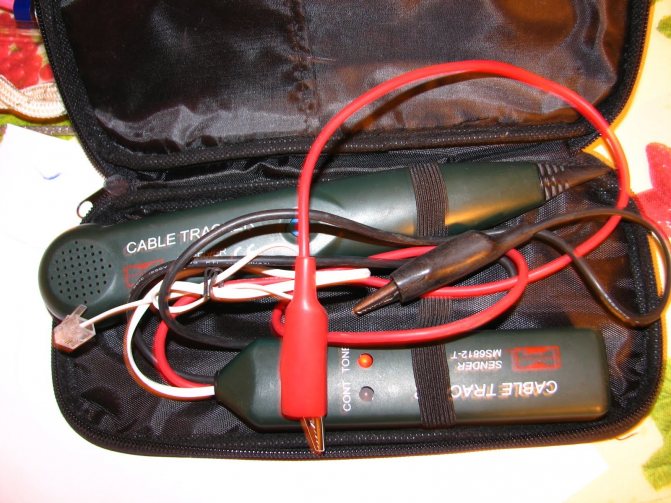

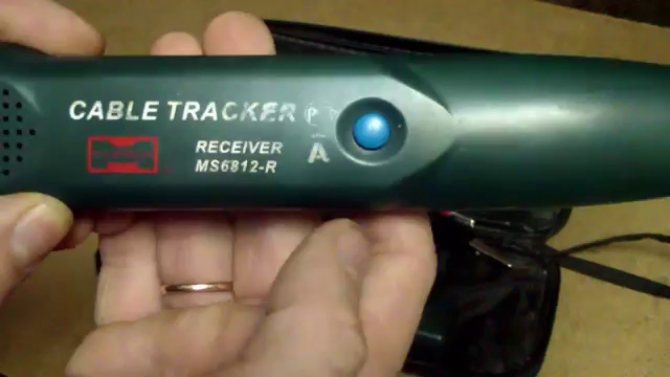

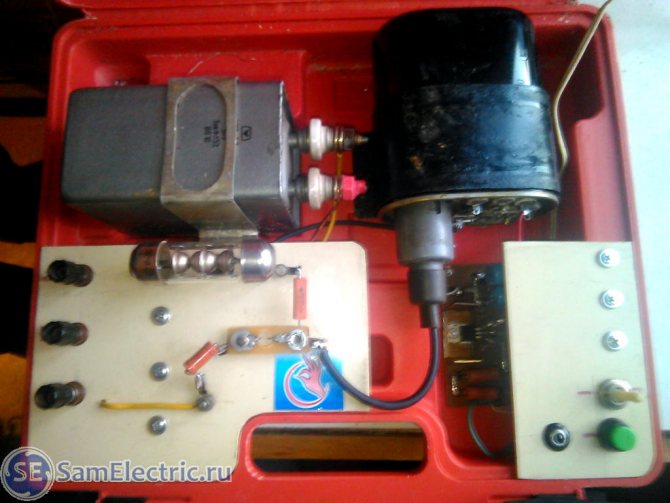

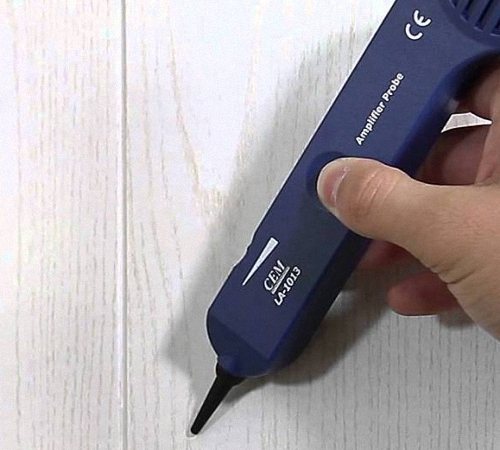

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии– условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом.

В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Устранение проблемы

Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:

Фазный проводник должен быть отключен от подачи электроэнергии.Слева и справа от места обрыва нужно снять штукатурку со стены.

В конечном итоге нужно высвободить не менее 10 см провода.Концы аварийного провода нужно развести в стороныи просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.

В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофрус помощью протяжного устройства.

Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.

Устранение обрыва фазного и нулевого проводов

Выяснив точное место обрыва кабеля и определив его особенность (повреждение «фазы», «ноля»), можно приступить к его ремонту.

Для устранения поврежденного фазового провода, следует выполнить такие шаги:

  • Прежде всего нужно отключить фазный провод.
  • При помощи молотка или иного инструмента убрать штукатурку или иную отделку с поверхности стены. Необходимо освободить участок вдоль трассы примерно на 10-15 см, захватывая зону справа и слева от предполагаемого центра повреждения.
  • От сети требуется отделить поврежденную жилу, стараясь не задеть изоляцию на прочих кабелях.
  • Медную проводку лучше соединять пайкой. Для этого требуется взять дополнительный кусок подобного изделия, из которого выполняется ремонтная перемычка.
  • Желательно также предварительно надеть на жилу поврежденного кабеля поливинилхлоридную либо термоусадочную трубку. Концы перемычки скручиваются с концами перебитого провода, после чего соединения спаиваются.
  • На отремонтированное место плотно (в несколько слоев) накладывается изоляционная лента, после чего на нее осторожно задвигается трубка, одетая на провод. Это обеспечивает герметичность крепежа.

Алюминиевые провода хуже поддаются пайке, для которой к тому же требуется специальный припой и флюс. В этом случае самым надежным способом соединения будет клемма WAGO, при этом место ее крепления требуется обмотать изолентой и дополнительно покрыть герметиком.

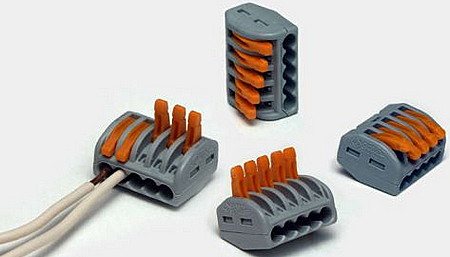

Провода можно также соединить при помощи ответвительной коробки. Для этого с оборванного провода снимается изоляция, после чего его концы разводятся в разные стороны. При помощи перфоратора, оснащенного специальной коронкой в стене пробивается отверстие, размеры которого совпадают с параметрами ответвительной коробки.

Устройство вставляется в проем, после чего оно закрепляется алебастром. В коробку помещаются провода, при этом поврежденные жилы соединяются по цвету и обматываются изоляционной лентой. В заключении коробка с восстановленными проводами закрывается крышкой.

Если кабели помещаются в специальных трубках, поврежденные жилы следует осторожно вытянуть наружу, а вместо них при помощи протяжного приспособления вставить новые провода.

При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу. Весь остальной процесс совпадает с описанным выше регламентом.

После любого вида ремонта штробы покрываются штукатуркой. Давать напряжение в отремонтированную проводку можно лишь после полного высыхания покрытия.

Профилактика

Выявить и устранить скрытые дефекты проводки крайне сложно, однако некоторых неприятностей вполне возможно избежать. Прежде чем приступать к любым ремонтным работам, связанным с проникновением в толщу стен, следует найти скрытую проводку с помощью трассоискателя или любого другого доступного устройства.

Если речь идет о проводке старого образца, выполненной из алюминиевого провода, желательно как можно быстрее заменить ее полностью.

Главная мера профилактики неполадок электросети – правильное проектирование и точное соблюдение правил монтажа.

Нет комментариев

К сожалению, свет в квартире иногда пропадает, когда этого больше всего не ждешь.

Но вы можете попробовать самостоятельно определить место, где произошел обрыв скрытой проводки. Кстати, именно такой поиск неисправности часто будет быстрее, чем ожидание приезда соответствующего специалиста для ремонта. Тем более, что свет, как правило, нужен всем членам семьи и прямо сейчас.

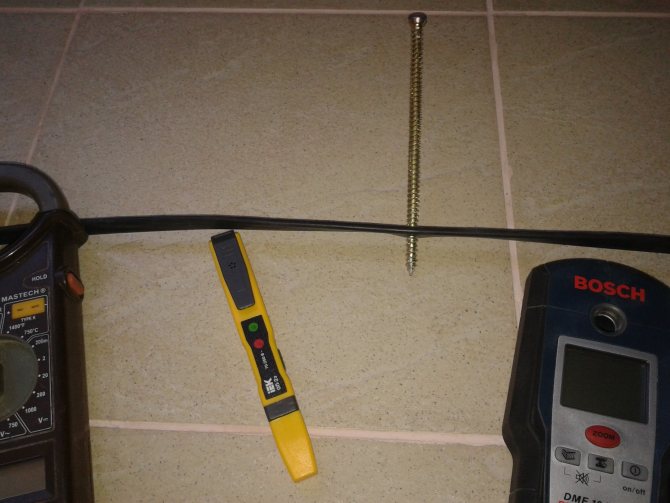

Итак, вам понадобятся такие инструменты:

    тестер;отвертка-индикатор;отвертка обычная с разными насадками;пассатижи;нож, у которого есть изоляция ручки;изолента.

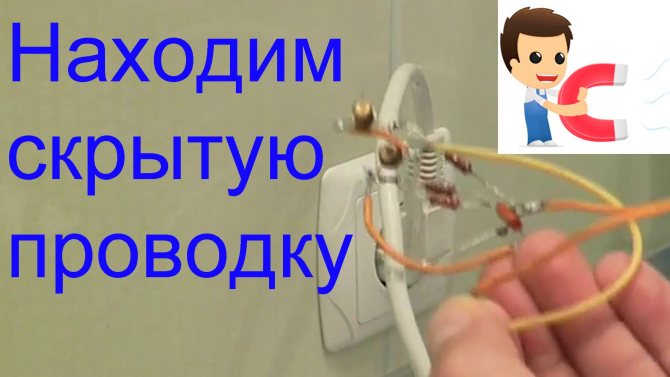

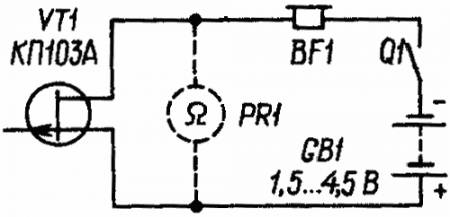

Кроме того, для поиска обрыва вы можете воспользоваться бесконтактным индикатором, определяющим место закладки скрытой электропроводки.

И это не обязательно должен быть отдельный прибор, иногда самые простые из них встраивают прямо в отвертки-индикаторы. Но помните, что при поиске бесконтактный индикатор может работать некорректно, если кроме проводки в стене окажутся другие металлические предметы и т. п.

Особенности ремонта закрытой электропроводки

Ремонт закрытой проводки более сложный, чем открытой, поэтому остановимся на основных этапах именно такой работы. Сначала необходимо определить, как монтирован кабель — для этого продалбливаем стену возле розетки и определяем, лежит ли он в пустотном канале. Если да, то определяем место входа и выхода пустотного канала и затем через эти отверстия протягиваем новый провод. Для этого используется проволока, к которой за один конец фиксируется кабель. На минимальном расстоянии от выхода и входа концы старого кабеля обрезаются и соединяются с новым проводом, а затем места соединения изолируются.

Процесс ремонта электропроводки достаточно сложный, поэтому если Вы не обладаете определёнными знаниями, то лучше доверить это дело специалистам из Сервисного . Обращаясь к нам, Вы получите качественно выполненную работу в минимальные сроки. Вы можете сделать заказ в любой день недели и, договорившись о времени прихода мастера, быстро получить качественно выполненную работу. Вас приятно удивят доступная цена услуги, её скорость исполнения и предоставленные гарантии.

Как определить место, где оборвалась проводка

Если желаете, все действия выполнять своими руками и без каких-либо заводских приборов, то вам придется сделать что-то наподобие портативного тестера. Найти обрыв проводки с его помощью вы сможете быстро и легко.

Для этого вам понадобятся такие материалы:

    рабочий патрон;любая лампочка: от 40 до 100 Вт;два провода в изоляции с одной жилой;нож, изолента, пассатижи.

Начните с того, что подсоедините два одножильных провода к патрону, а потом вкрутите в него лампочку. Зачистите 2-3 мм от края каждого из проводов, чтобы контакт проходил хорошо.

Проверить изготовленный своими руками тестер можно, если подать на прибор электричество.

Для этого подойдет любая розетка: просто вставьте туда оба конца проводов. Если лампочка, вкрученная в патрон, начнет светиться, вы все сделали верно. И помните, что при поиске обрыва тестером нельзя касаться к оголенной проводке, находящейся под напряжением.

Теперь пришло время проверить, насколько быстро ваш тестер найдет обрыв в скрытой проводке. Первое, что нужно сделать: отключить подачу электроэнергии на ту часть кабеля, которую будете проверять прибором. Доберитесь до металлических жил проводки посередине, используя нож для срезания небольшой части изоляционного слоя.

Затем надо подать напряжение на проверяемый кабель и с помощью тестера посмотреть проходит ли здесь электричество. Если лампочка начнет светиться, то заизолируйте место среза изоляции и продолжайте поиск обрыва – он находится дальше. Если сигнала от вашего прибора не поступит (лампочка не загорится), нужно двигаться в сторону, откуда поступает ток.

После проведенной проверки, станет ясно, в какой части кабеля произошел обрыв. Дальнейшие действия точно такие же, как и раньше: находите середину и проводите все манипуляции в том же порядке. Будьте готовы, что может понадобиться не одно такое передвижение по проводке, особенно – когда длина кабеля большая.

Обратите внимание, что при наличии на вашем пути мест разрыва электрической цепи (выключатели, распределительные коробки и т. п.), придется также проверять их тестером. Прибор сразу же покажет наличие или отсутствие напряжения в сети, что еще на шаг приблизит вас к устранению неисправности и к включению света.

Ну а когда благодаря поиску с тестером вы найдете место обрыва, просто замените там проводку. Вот и весь ремонт, который не так уж и сложно провести своими руками.

Капитальный ремонт электроснабжения в многоквартирных домах

Но в данном случае без капитального ремонта системы электроснабжения никак не обойтись. Он должен проводиться с учетом требований «Закона об энергосбережении» № 261-ФЗ.

Замена кабелей, установка датчиков движения и энергосберегающих ламп помогут существенно сократить потребление электроэнергии как в местах общего пользования, так и в квартирах.

А установка современных счетчиков поможет предотвратить незаконное присоединение к общедомовым сетям.

Капитальный ремонт системы электроснабжения многоквартирного дома может осуществлять только подрядчик, имеющий соответствующие допуски. является именно таким подрядчиком, осуществившим в ряде домов капитальные ремонты систем электроснабжения без каких-либо нареканий.

Капитальный ремонт систем электроснабжения в многоквартирных домах Красноярского края

4 ОСОБЕННОСТИ ЭТАПОВ КАПИТАЛЬНОГО РЕМОНТА СЕТЕЙ ЭЛЕКТРОСНАБЖЕНИЯ сбор технических данных (нагрузки, тех. Паспорта) Предпроектная подготовка Проектирование обследование МКД; согласование тех.

решений; разработка ПД; разработка сметной документации; согласование ПД комиссией входной контроль ПД; передача объекта в производство работ; снятие показаний ИПУ; ремонт сетей ЭЛ ЭО; внесение изменений в ПД; запрос в РСО переключение; испытания, опломбирование ИПУ; передача объекта в эксплуатацию, передача исполнительной документации Строительномонтажные работы

6 ПОДХОДЫ, ПРИМЕНЯЕМЫЕ ПРИ ВЫПОЛНЕНИИ РАБОТ НА КАЖДОМ ЭТАПЕ 1. Замена разводящих и питающих магистралей Питающие и распределительные сети выполняются медными, в пятипроводном исполнении с негорючей и не поддерживающей горение изоляцией. При необходимости вертикальные магистрали выносятся в места общего пользования.

В случае отсутствия подвальных помещений магистральные линии выносятся на фасад здания 2.

Замена общедомовых сетей освещения Для освещения этажных площадок применяются светодиодные светильники со встроенными фотоаккустическими датчиками и дежурным режимом Для освещения входных тамбуров подъездов применяются светодиодные светильники со встроенными аккустическими датчиками и дежурным режимом Для освещения входов в подъезды применяются светодиодные светильники антивандального исполнения с управлением от фотореле. Для освещения подвалов применяются светильники со светодиодными лампами, управление осуществляется от выключателей открытой установки Устройство контура заземления, выполнение системы уравнивания потенциалов Для защиты людей от поражения электрическим током ранее существующая схема заземления TN-C заменяется на систему TN-C-S предусматривающую устройство повторного наружного контура заземления Установка или замена колективного прибора учеа Схема ВРУ предусматривает возможность учета как суммарного расчета электроэнергии, так и расхода электроэнергии на общедомовые нужды

Электроснабжение многоквартирных жилых домов

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Что входит в капитальный ремонт жилого многоквартирного дома

  • Внутридомовых коммуникаций, относящихся к общедомовому имуществу (системы водоснабжения, отопления, канализации, электроснабжения, газификации, замена печного отопления центральным);
  • Лифтового оборудования (нормативный срок эксплуатации около 25 лет);
  • Кровли (периодичность проведения ремонта зависит от кровельного материала);
  • Фундамента и площадей подвала, отнесенных к общему имуществу собственников (с учетом несущих перекрытий первого этажа, стен и проходящих участков инженерных коммуникаций);
  • Фасада (в том числе восстановление герметизации швов, восстановление штукатурки, облицовочной плитки, замена отливов, водосточных труб и другие работы).

Если позволяют технические возможности, то осуществляется модернизация жилого дома с учетом современных требований в сфере эффективного использования различных видов ресурсов (оснащение счетчиками теплоэнергии, электричества, воды, газа) и улучшения степени комфортности проживания.

Что относится к капитальному ремонту инженерных сетей многоквартирного дома, а что к текущему: замена стояков ХВС и ГВС, электропроводки

Все дело в том, что под капитальным ремонтом инженерных систем многоквартирного дома понимают полную замену этих систем, каждая из которых обладает своим эксплуатационным сроком, по истечении которого должны производиться капитальные работы. В таком случае, выполняться работы будут в тех же областях, что и текущие, но с полной заменой основных систем…

Некоторые из них проводятся на регулярной основе, являются текущими, а некоторые работы относятся к категории капитальных. Например, проводится капитальный ремонт электропроводки в многоквартирном доме. Для того, чтобы было яснее, разберемся в данной классификации более подробно.

Перечень работ, входящих в капитальный ремонт многоквартирного дома

  • В больших объемах повреждений здания;
  • Когда проведение комплексного ремонта дома не выгодно с экономической точки зрения, а так же есть проблемы с финансированием;
  • Когда есть угроза разрушения здания, и целесообразно временно прекратить его использование в качестве жилья.
  • Комплексный ремонт, т. е.
    тот, который проводится на всех участках дома. При выполнении всех работ на высоком уровне, обновленное здание должно иметь более высокие технические характеристики и соответствовать всем современным требованиям;
  • Частичный ремонт. Такой вид ремонта подразумевает восстановительные работы на отдельных участках здания и частях инженерных сетей дома.

Капитальный ремонт электропроводки жилого многоквартирного дома

Что касаемо Вашего вопроса, работы в электроустановке желательно выполнять, отключив ее от напряжения.

Если хотите протянуть ослабленный контакт, то будьте любезны дать заявку в сети, они отключат стояк и Вы спокойно, а главное, безопасно и качественно выполните работу.

Почитайте про несчастные случаи, которые я описывал на страницах сайта — большинство из них случается по вине именно недостаточных мер по подготовке рабочего места.

Вопрос. Зачем выключатель на наружное освещение если есть датчик на улице. Я думаю первая бабка пойдет и выключит всем свет на улице.

? ! Автомат в щитке стоит наверное? В тамбуре тоже для кого выключатель? Там тоже датчик ставить нужно по большому счету? Автоматы на свет при светодиодных светильниках до 100 ватт при общей нагрузке минимальные нашел на рынке 6 ампер. Провод не понятный то ли ввг НГ. То ли пунп. Заявлено 1.5 мм.

На самом деле штангилем мерил и считал 0.9. То же ввг НГ на розетки. Зпявлен 2.5. А диаметр 1.6 мм. Сечение 2.009мм.кв. решил выйти из положения. 1 гр. Свет пристройку улицу 2 гр. Свет кухня коридор сан узел 3 гр. Свет зал спальня1 лестница 4 гр. Свет 2 этаж 5 гр. Розетки пристройка улица 6 гр. Розетки кухня санузел 7 гр.

Зал, спальня1, коридор 8 гр. Розетки 2 этаж. На весь свет по 6 ампер автоматы На розетки 10-16 ампер Вводной автомат с диф защитой 30 млампер и 16 ампер Ном ток. Нужно еще УЗО на розетки кухни и санузла.

Не хватило денег.

Проведение капитального ремонта общего имущества в многоквартирном доме осуществляется на основании решения общего собрания собственников помещений в многоквартирном доме.

Собственники помещений в многоквартирном доме в любое время вправе принять решение о проведении капитального ремонта общего имущества по предложению лица, осуществляющее управление многоквартирным домом или оказание услуг по содержанию и ремонту общего имущества в многоквартирном доме, Регионального оператора, либо по собственной инициативе.

Решением общего собрания собственников помещений в многоквартирном доме о проведении капитального ремонта общего имущества в этом доме должны быть определены или утверждены:— Перечень работ по капитальному ремонту— Смета расходов на капитальный ремонт— Сроки проведения капитального ремонта— Источники финансирования капитального ремонта

Согласно ч.4 ст.

181 ЖК РФ в случае, если до наступления установленного региональной программой капитального ремонта срока проведения капитального ремонта общего имущества в многоквартирном доме были выполнены отдельные работы по капитальному ремонту общего имущества в данном доме, предусмотренные региональной программой капитального ремонта, оплата этих работ была осуществлена без использования бюджетных средств и средств регионального оператора и при этом в порядке установления необходимости проведения капитального ремонта общего имущества в многоквартирном доме повторное выполнение этих работ в срок, установленный региональной программой капитального ремонта, не требуется, средства в размере, равном стоимости этих работ, но не выше чем размер предельной стоимости данных работ, засчитываются в порядке, установленном законом субъекта РФ, в счет исполнения на будущий период обязательств по уплате взносов на капитальный ремонт собственниками помещений в многоквартирном доме, формирующих фонды капитального ремонта на счете регионального оператора.

Капитальный ремонт дома подразумевает ремонт с заменой конструктивных элементов и инженерного оборудования и их модернизация, он включает работы, охватывающее все здание в целом (в комплексе).Критерием отнесения помещения к общему имуществу являются:1. Помещения не должны являться частью квартир

2. Они предназначены для обслуживания более одного помещения в доме.

Апелляционное определение СК по гражданским делам Новгородского областного суда от 14 августа 2013 г

Таким образом, установив факт нуждаемости указанных элементов дома в капитальном ремонте, суд первой инстанции правомерно возложил обязанность по его проведению на Учреждение как организацию, являвшуюся бывшим наймодателем муниципального жилищного фонда.

Как следует из материалов дела, на момент передачи многоквартирного дома в управление избранной собственниками дома управляющей компании общее имущество многоквартирного дома находилось в неудовлетворительном состоянии и требовало капитального ремонта.

Как проверять выключатели и розетки

Чтобы выявить и устранить неисправность в данном случае вам понадобится индикаторная отвертка. С ее помощью, легко понять, какой провод оборван: «фаза» или «ноль».

Индикаторная отвертка

При осмотре контактов таким способом и включенной подаче электричества в розетках под напряжением находится только один кабель – в выключенном положении. В выключателях это будет один (в положении «выключен») или три провода – когда он включен.

В любом случае, если фаза присутствует, это значит, что оборван ноль. Дальше приступайте к осмотру проводки и поиску места обрыва с помощью специального прибора – тестера.

Тестер

Сначала выключается электричество, а потом делаются засечки на кабелях через определенный промежуток – около метра. Замеряя сопротивление между этими точками, вы увидите, что значения будут примерно одинаковые. Выявление большой разницы или практически полное отсутствие сопротивления будет означать, что вы нашли обрыв электропроводки на определенном участке.

Теперь вам придется разделить кабель еще на два меньших отрезка и проверить их прибором. И так до тех пор, пока вы не установите место обрыва с высокой точностью. Хотя часто бывает, что в определенный момент его видно даже невооруженным взглядом.

Когда поиск заканчивается, а неисправность устраняется, тщательно заизолируйте оголенные провода. Все, работа завершена в короткие сроки – чего вы и хотели.

Использование специальных приборов

Как бы нам не хотелось все сделать своими руками, используя подручные инструменты и материалы, но иногда это просто невозможно. К сожалению, часто случается так, что без применения специальных приборов обойтись достаточно трудно.Например, когда происходит обрыв электропроводки в толстой кирпичной или бетонной стене.

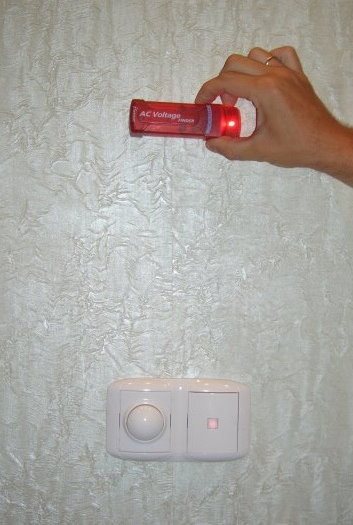

В таких случаях для поиска придется воспользоваться бесконтактными индикаторами скрытой проводки. Они не повреждают целостность кабелей, а только лишь показывают данные сети в определенном месте. Получив их, вы сможете точно определить место обрыва скрытой проводки и быстро провести ремонтные работы.

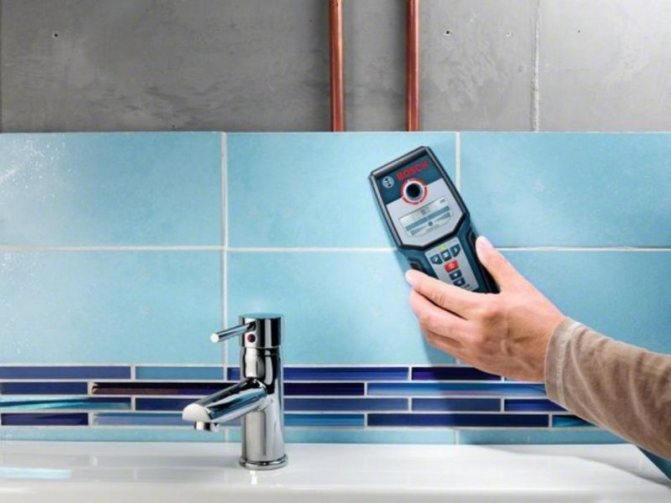

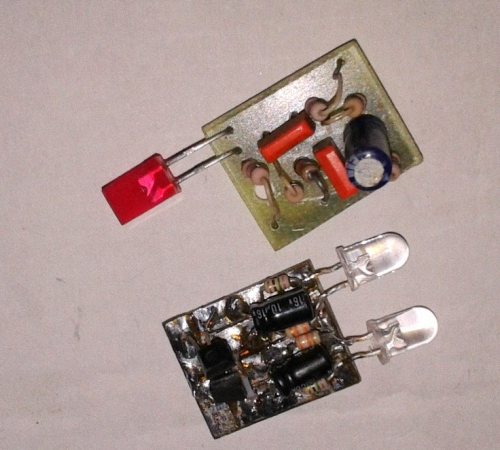

Бесконтактный индикатор скрытой проводки

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

  • линии для устройств освещения — 1,5 кв. мм;
  • подключение розеток — 2,5 кв. мм;
  • электрическая плита — 4 кв. мм.

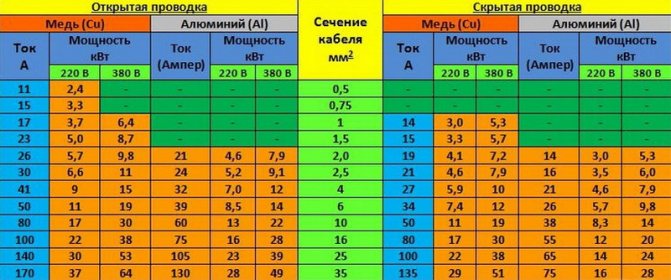

Выбор сечения кабеля для открытой и скрытой проводки
Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

На что обращать внимание при покупке

В магазинах электротоваров вы найдете массу различных моделей детекторов, отличающихся как функционалом, так и ценой. Самые простые из них дают представление о месте обрыва не так точно, как более дорогие приборы, но и этого достаточно для успешного поиска и устранения неисправности своими руками.

Ну а самые лучшие и продвинутые модели детекторов легко отличают проводку, находящуюся под напряжением, от обесточенной, а также смогут указать на наличие определенных материалов в стене. Все зависит от технологий, которые применяются в конкретном приборе.

Разновидности детекторов скрытой проводки

Они довольно просто устроены, но надежны и широко используются.

Их недостатком является работа только с проводкой под напряжением. К тому же электростатические детекторы могут давать некорректные показания, если стена металлическая или в помещении повышенная влажность. Например, в бане или металлическом гараже они практически бесполезны.

Почему стоит обратиться к нам


Опытные сотрудники 3 и 4 разряда с допуском до 1000 Вольт.


Все работы проводятся по СНиП 3.05.06-85, ПУЭ изд. 6,7 с соблюдением мер безопасности СНиП 12-03- 2001


Мы заключаем договор с точным описанием работ и сроками сдачи объекта


Выполняем работу в установленные договором сроки.


Используем материалы от ведущих производителей ABB, Legrand, Schneider Electric.


Все консультации проводятся БЕСПЛАТНО!


Опыт работы нашей компании более 10 лет, работам с объектами любого уровня сложности

Наш специалист приедет на объект совершенно бесплатно

Фото работ

Электромагнитные детекторы

Их главное достоинство – качество и удобство при поиске места обрыва скрытой в стене проводки. К тому же они очень надежны и долговечны. Но слабой стороной таких электромагнитных приборов является плохая работа при нагрузке в сети менее 1 кВт или при полном отсутствии напряжения.

Электромагнитный детектор для поиска скрытой проводки

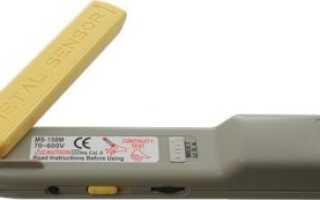

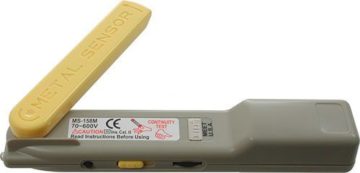

Металлодетекторы могут использоваться для поиска места обрыва скрытой в стене проводки, но только если на пути не встретятся другие металлические предметы (гвоздь, шуруп и т. п.).

Демонтажные работы по электрике

Демонтажные работы Цена
Демонтаж проводки м.п. 60 руб
Демонтаж розетки / выключателя 100 руб
Демонтаж звонка 100 руб
Демонтаж роутера 110 руб
Демонтаж датчика задымления 150 руб
Демонтаж люстры 500 руб
Демонтаж кабель канала м.п. 50 руб

1

Где ремонт?

Квартира

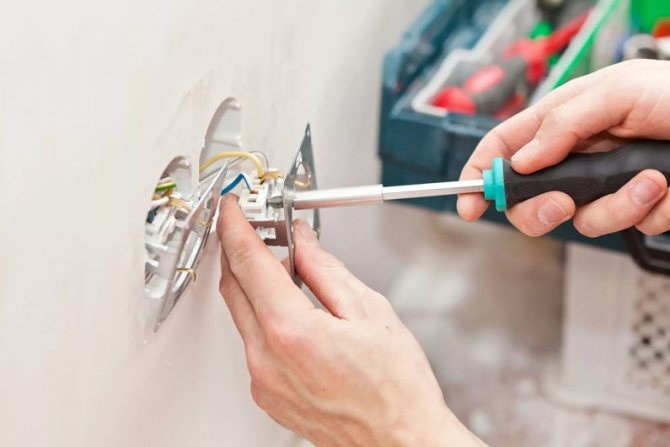

ремонт электрики в квартире цена

Комбинированные детекторы

Эта группа приборов для поиска обрыва скрытой в стене проводки требует особого внимания. Прежде всего, потому, что они отличаются довольно высокой ценой в связи с расширенной функциональностью. Комбинированные детекторы могут использовать сразу несколько различных способов выявления неисправности в сети.

Мультидетектор для поиска скрытой проводки

Это дает возможность не только определять место обрыва с высокой точностью, но даже узнать глубину прокладки кабеля в стене или величину напряжения сети. Некоторые мульти-детекторы легко обнаруживают цветной металл, пластик или дерево, которые невооруженным взглядом увидеть невозможно.

Ссылка на основную публикацию
