Срабатывает дифавтомат — причины и алгоритм поиска неисправности

Причин выбивания дифавтомата — множество. Условно они разделяются на три группы. Первая — неисправность в самом приборе, вторая — сложности с нагрузкой, последняя причина скрывается в линии. Поиск и исправление неисправностей заключается в поочередной проверке отдельных линий проводки.  статью ⇒ Защита от короткого замыкания.

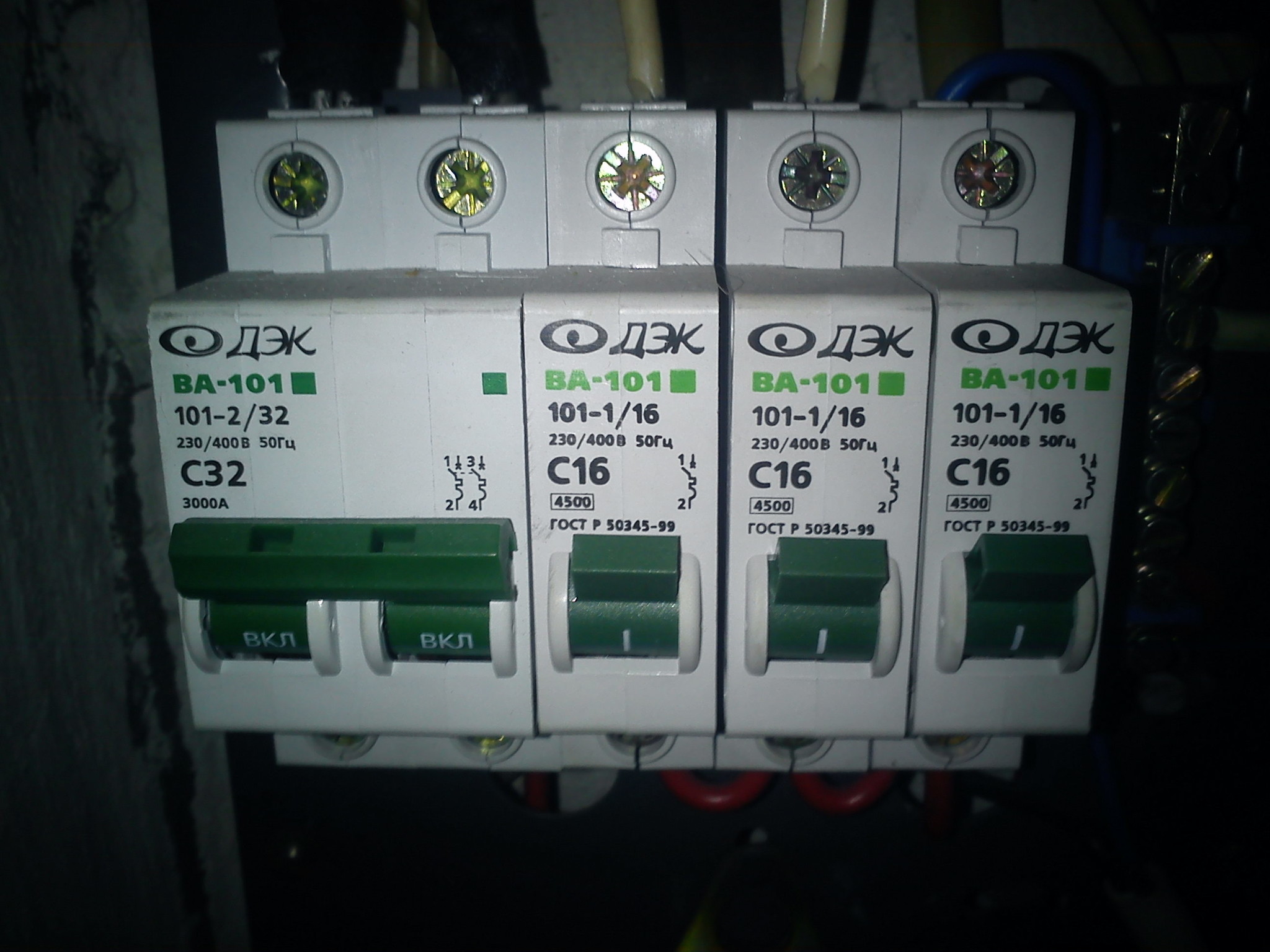

Проверяем автоматический выключатель

На больших предприятиях для проверки дифавтоматов пользуются услугами специализированных лабораторий, именно ее отчет является вердиктом в вопросе дальнейшего обслуживания и использования прибора. Сразу проверить дифференциальный автомат в момент покупки проблематично, ведь защита от КЗ, перегрузочные характеристики, время срабатывания каждой из защит для проверки требуют специального лабораторного стенда. Потому провести испытания в «кустарных» условиях задача вряд ли выполнимая, тем более для электрика-любителя.

Хоть проверка автоматов и рассматривалась ранее, напомним, что визуальный осмотр на соответствие маркировок их качество, а так же качество сборки убережет вас от покупки явно цехового прибора.

При этом у дифавтомата есть существенное отличие от обычного – наличие устройства защитного отключения. Данный компонент контролирует качество изоляции, если точнее, реагирует на наличие механических повреждений и иных факторов ухудшающих ее характеристики. Работоспособность УЗО является главной прерогативой при проведении контроля предшествующего установке в электросеть, ведь именно этот механизм защищает пользователя, а новую человеческую жизнь, в отличие от оборудования, купить не получится.

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

  • убедитесь, что отключена нагрузка;
  • включите автомат, если выбило, значит, неправильное подключение проводников;
  • убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
  • проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
  • попробуйте включить устройство защиты.

Обращайте внимание на то, откуда идет нулевой провод. К верхнему контакту он должен идти от нулевой шины.

К нижней клемме подсоединяется нулевой провод от контролируемой линии, приходящий с распределительной коробки. Если опять выбило, то следует проверить соединения уже в ней самой.

Проверка в распределительном щитке

В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе.

Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.

Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат.

Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.

Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.

Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.

Так как в нулевом проводе ток будет в два раза меньше, чем в фазном (за счет частичного его прохождения через земляной проводник), то возникнет разница токов. И она вызовет срабатывание электромагнитного расцепителя дифавтомата.

Проверяем работоспособность УЗО

Всего есть пять методов проверить работоспособность этой защиты и каждый из них доступен в домашних условиях:

  1. Использование кнопки предусмотренной конструкцией прибора.
  2. Использование батарейки – она же, вырабатывающий напряжение гальванический элемент.
  3. Подключение резистора – имитирует повышение сопротивления сети схожее с тем, которое возникает при нарушении целостности электросети.
  4. Применение постоянного магнита.
  5. При помощи специального целевого оборудования.

Каждый из предложенных методов имеет свои особенности, потому их стоит рассматривать по отдельности.

Штатная кнопка

Самый простой и быстрый метод проверить не только дифавтомат, но и обычное УЗО. На каждом из приборов есть кнопка «ТЕСТ» или «Т», для того чтобы ее нажать не нужно обладать особыми навыками либо специальными знаниями. Ее нажатие запускает реакцию имитирующую утечку в электросети. Сила тока, которая включается вместе с нажатием кнопки, соответствует номиналу, указанному на корпусе (чувствительности прибора).

Чем меньше значение, указанное возле кнопки тест, тем прибор чувствительнее. Это обязательно нужно учитывать при подборе устройства для конкретной электросети, ведь если устройство будет слишком чувствительным – постоянных отключений не избежать, а если ситуация будет обратной – может сгореть оборудование.

При нажатии на тестовую кнопку исправный прибор моментально разорвет электроцепь и вся сеть будет отключена, если после нажатия ничего не происходит – УЗО не функционирует, то есть, защиты от пробоев нет. Использование такого устройства категорически запрещено, ведь пользователь абсолютно не защищен от утечек тока.

Также стоит помнить, что в современных дифавтоматах стоит контроллер, который не даст прибору работать при отключенной электросети или разрыве питающих проводов (ноль или фаза не важно), потому проверять их нужно на рабочей электросети. При этом на проверку влияет лишь замкнутость электросети, а наличие либо отсутствие потребителей значения не имеют. Подобный вид защиты называется электромагнитным УЗО, он предназначен, чтобы защитить человека в любой ситуации, включая обрыв «нуля».

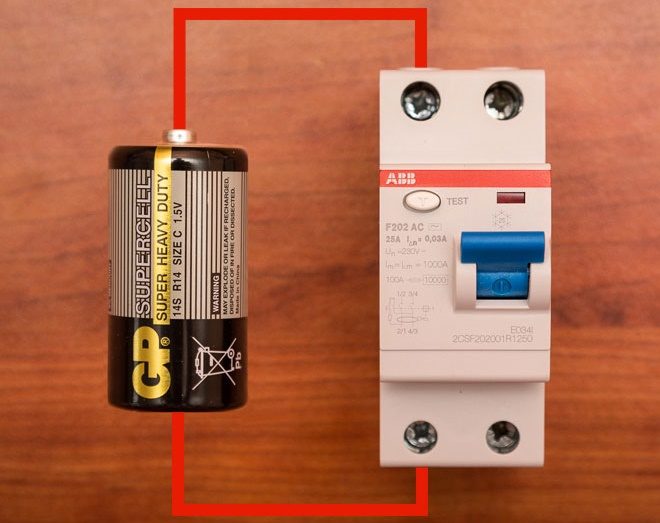

Батарейка

Этот способ хорош тем, что позволяет удостовериться в работоспособности УЗО прямо в магазине, не подключая его к сети. Для этого понадобится батарейка и проводки или скрепки, чтобы подключить ее к автомату.

Методом батарейки, проверяются только электромагнитные УЗО, они сейчас самые популярные, т.к. точные и надежные. Потому, проблем с выбором не будет.

Алгоритм проверки следующий:

  • батарейку подключаем так же, как и в любой прибор (минус к выходу, а плюс к входу);
  • нажимаем «Т», если прибор сработал — он исправен.

Таким методом можно проверять и трехфазные, и двухфазные приборы на 220 Вольт. Секрет в том, что работа УЗО основана на сравнении потенциалов на контактах. Потому если подключить даже простую батарейку, разница входного и исходящего потенциалов должна фиксироваться прибором.

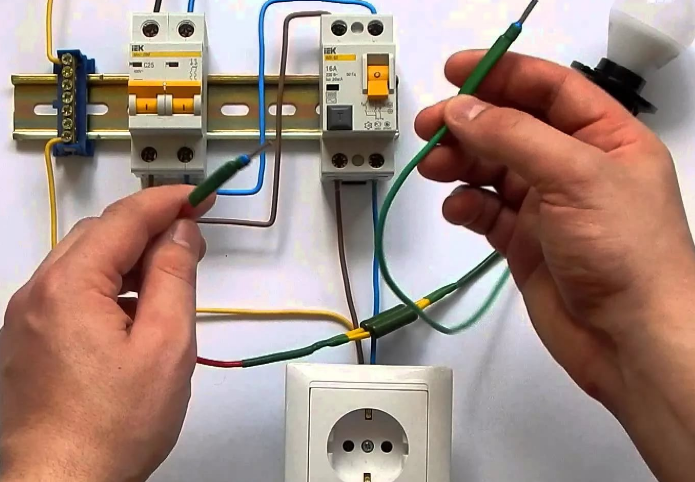

Резистор

Данный метод требует от проверяющего не только наличия прибора, но и определенных знаний (умение считать сопротивление резистора). Для этого резистор подключают между заземлением и выводом розетки. Резистор в данном случае будет в роли пораженного током человека. Согласно закону Ома R = U/I. Напряжение в этой формуле равно 220 Вольтам, т.к. мы подключили один конец к розетке. Далее подключаем мультиметр к резистору и видим «ампераж» утечки тока. Пользуясь формулой (в качестве примера 10 mA: 220В/10mA = 22 кОм) настраиваем необходимое для теста значение Ом.

Также данный тест можно провести лампочкой, с подключенным диммером, вместо резистора.

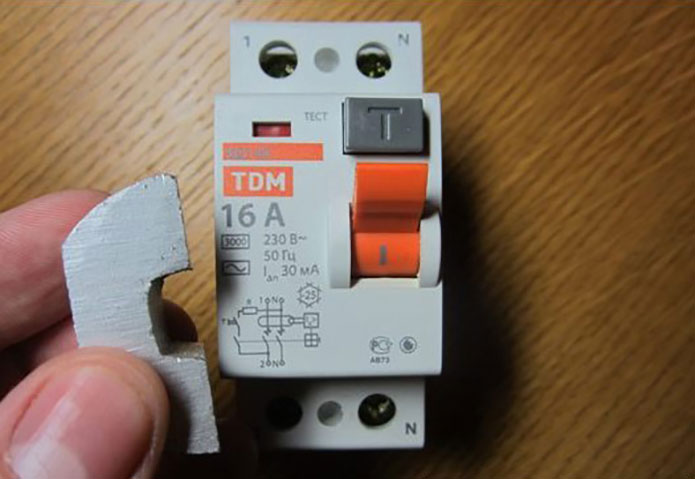

Магнит

Данный метод также применим к отключенному дифавтомату, ведь не имеет ничего общего с электричеством. Если ввести однонаправленный магнит в магнитное поле электромагнитов отвечающих за взведение автомата, он отключится. Магнитное поле сымитирует резонанс, при котором прибор должен отключиться. К сожалению, у метода есть недостаток – им можно проверить только электромагнитное УЗО.

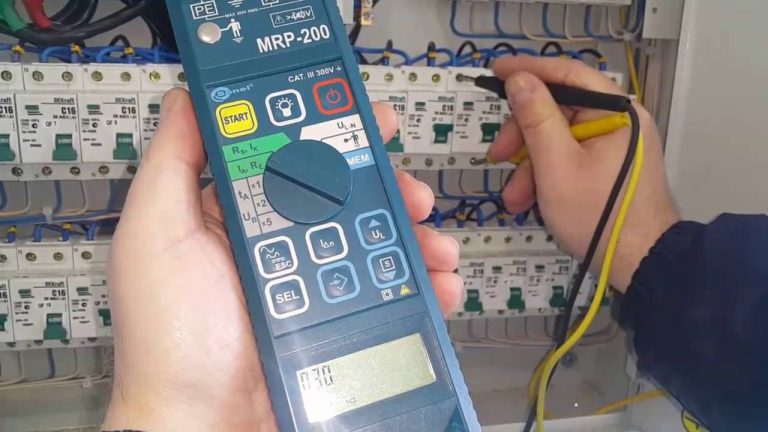

Специальный измеритель

Как только дифференциальные автоматы появились на рынке, за ними последовало появление специальных измерительных приборов. Они позволяют проверить не только работоспособность УЗО, но и всех остальных защит, отображают данные об утечке и времени срабатывания.

Приборы просты в использовании (нужно просто подключить в розетку), а точность исследования соизмерима с лабораторной экспертизой. Единственный минус — это цена на прибор, покупать такой для бытового использования нет смысла, а вот даже на небольшом предприятии, он будет достаточно выгодным приобретением.

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

  • какие провода использовались;
  • тип изоляции;
  • двухпроводная или трехпроводная проводка.

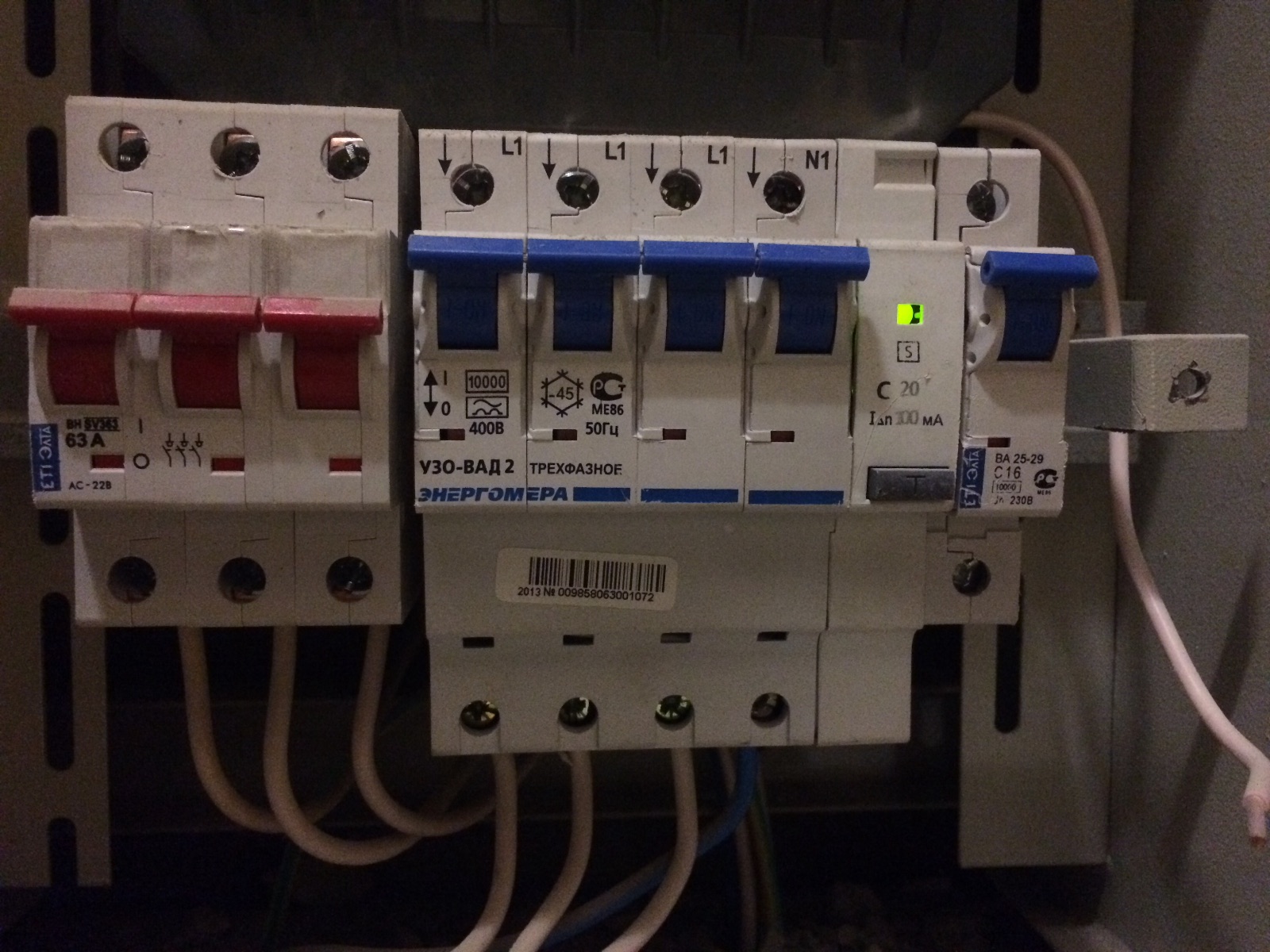

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.

Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.

Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Напоследок

Теперь вам известны все работоспособные методы проверки дифавтомата, от батарейки до специального прибора. Потому надеемся, впредь проблем возникать не будет.

Причины срабатывания

Без нагрузки

В старых домах, в которых не проводилась замена износившейся и морально устаревшей проводки, может образоваться внезапные токовые утечки. Такие неприятные моменты связаны с повышенной влажностью воздуха, присутствия сторонних вещей либо грызунов и мелких животных.

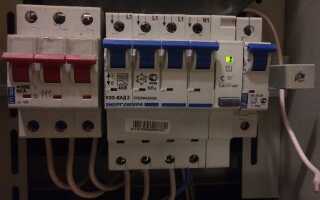

Индикатор показывает возможную причину срабатывания дифавтомата и последующего его отключения

В домах с замененной самими жильцами проводкой по причине небрежного или неправильного монтажа в щитке часто может срабатывать дифавтомат. Также причинами сработки могут быть:

  • деформирование защитной изоляции кабеля в процессе его укладки;
  • наличие в толще стен уложенных при увеличении длины скруток кабелей;
  • ошибки в определении мест размещения распредкоробок и изоляции;
  • неверный подбор электрической фурнитуры.

Чтобы разобраться в причинах сработки дифавтомата без нагружения следует выполнить подробную проверку всей электропроводки. В таком случае придется сперва выявить, какая из групп проводки приводит к проблемам: освещения либо розеточная группа, потому как они являются отдельными линиями.

Например, при выбивании автомата после включения освещения можно сделать вывод о том, что причина кроется именно в этой линии. А если дифавтомат выбивается при включении какого-либо электроприбора, можно смело утверждать, что дело в розеточной линии (но перед этим необходимо удостовериться в исправности самого прибора).

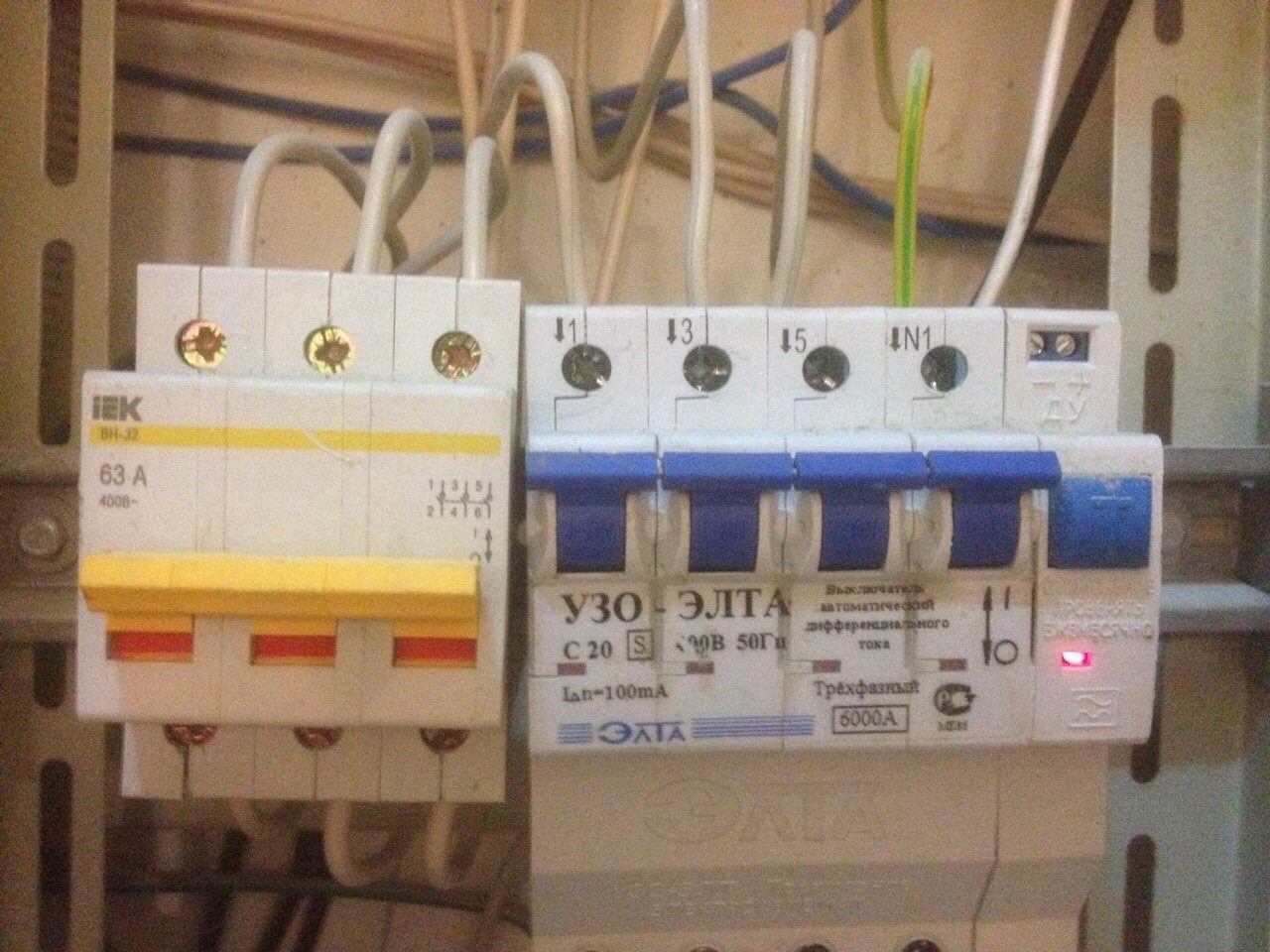

Дифференциальный автомат функционирует в нормальном режиме без необходимости в отключении

При замыкании земли и нулей

Отключение дифавтомата выполняется при неправильной установке устройства и подключении кабелей N и PE в розетке либо распредкоробке. Заземление с нулем объединяются на одном контакте PEN. Если рассмотреть работу защиты, можно заметить, что уходящий ток делится на пару проводников, но лишь один из них идет сквозь дифтрансформатор. Потому и происходит ложное срабатывание защиты.

Часто на таком вопросе попадаются неопытные домашние электрики, не имеющие достаточного опыта и не до конца разобравшиеся в основах функционирования автомата.

Под нагрузкой

Если сработка дифавтомата периодически происходит после подключения электроприбора, можно предположить, что существует неисправность изоляции в электроприборе. Это говорит о том, что пользоваться этим электроприбором не совсем безопасно. Следует принять все меры для выявления неисправности своими силами либо пригласить мастера для определения причины и ее ликвидации. Пренебрежение неисправностью может привести к серьезным последствиям — получением электротравм находящимися в доме людьми либо пожару.

Совет №1: При сработке дифатомата при подключении электродрели, стиральной машины, пылесоса либо иной техники необходимо сазу же отремонтировать прибор либо доставить его в ремонтную мастерскую.

При сработке автомата в индивидуальном доме на функционирующую систему теплого пола, вероятнее всего, причина кроется в кабеле нагрева, который необходимо обследовать, «прозвонить» и устранить неисправность.

При перепаде напряжения

Питание схемы отключается встроенной защитой дифатомата также и при повышении напряжения выше допустимого значения. Наличием такой функции могут похвастаться не все модели устройств, а только те, в которых установлены электронные схемы управления. Защита может сработать и во время включения по причине короткого замыкания внутри электроприбора, так как дфифавтомат способен отключаться и при коротком замыкании.

Также причиной сработки может быть и неудовлетворительное качество сборки дифавтомата. Если в щитке выбивается защита спустя определенное время от включения, либо только в определенное время суток, например, ночью, рекомендуется выполнить замену прибора на новый или аналог от другого производителя. Но сперва следует убедиться, что на такие включения не влияют другие факторы, описанные выше.

Бытовые причины

В качестве примера можно разобрать случай со стиральной машиной.

В первую очередь необходимо исключить неисправность от нагрузки. Для этого в ту же розетку вместо машинки подключается любой иной бытовой прибор — холодильник либо утюг. Если никакой реакции автомата нет, то неисправность нужно искать в самой стиральной машины.

При подключении в розетку неисправной стиральной машины может сработать дифавтомат

Совет №2: Убедитесь, что провод фазы не замыкается на корпусе. Щитки электродвигателя чрезмерно износились, ток при этом идет сквозь графитовую пыль на прибор. Следует проверить сопротивление изоляции обмоток двигателя. При падении его ниже уровня 7-10 кОм, токи утечки достигают таких величин, что вызывают сработку автоматики. Более глубокое обследование стиралки выполнять не стоит, лучше вызвать на дом мастера.

Причиной сработки автомата может быть и не нагрузка. Установив отремонтированную технику, проблема может вернуться снова. Причина во включении автомата на обобщенный ток утечки в электролинии: в проводке от нагрузки до прибора защиты и самой машины. Потому общий ток утечки со стиралки и контрольной нагрузки достигает таких величин, что в одном случае дифавтомат не выключится, а во втором — сработает. Потому в электропроводке следует проверить сопротивление изоляции.

Иные причины

На самом деле причиной сработки автомата может быть:

  • высокая влажность, проникающая в скрутки проводов розеток, распредкоробок;
  • непреднамеренные деформации изоляции электропроводки при монтаже гвоздями либо шурупами;
  • различные производственные дефекты, увиденные со временем.

Поиск и последующее устранение таких неисправностей — дело достаточно продолжительное и не легкое даже при обследовании проводки открытого типа. Обрыв в линии и устранение дефекта проще всего выполняется заменой провода либо установкой вместо обычной розетки во влагозащищенном исполнении.

Нередко попадаются провода не лучшего качества, изолированные не соответствующими классу материалами. Такой момент также не сразу можно определить, но впоследствии придется менять всю проводку.

Перегрузка

Если дифавтомат отключается не сразу при включении нагрузки, а через несколько секунд или минут, то здесь явно присутствуют токи перегрузки, но их значения не достаточны для мгновенного срабатывания.

Поэтому отключение происходит из-за срабатывания теплового расцепителя. На линии слишком много потребителей. Так бывает, когда на одну розетку цепляют через тройник несколько мощных приборов. Надо убрать часть нагрузки, переключить электротехнику на другие линии, если есть возможность.

Если позволяет сечение проводки, можно добавить количество розеток и заменить дифавтомат на прибор с большим номинальным током.

Кстати, если дифавтомат сработал от теплового расцепителя, то он сразу не включается. Ему нужно время для остывания биметаллической пластины. Это тоже хороший признак для локализации и поиска неисправности.
