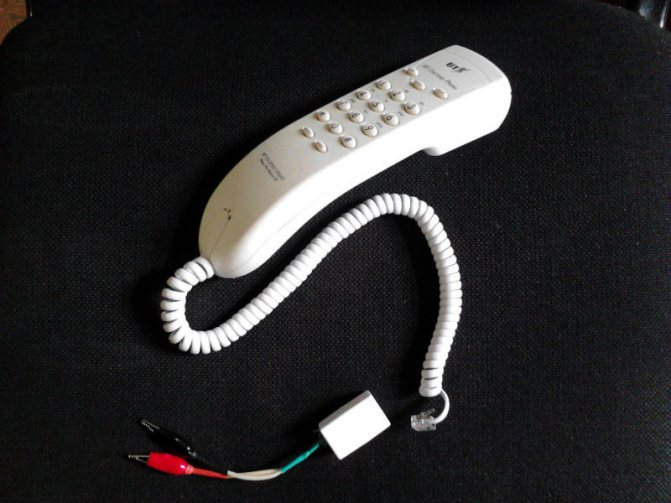

Телефонные трубки для прозвонки кабеля. Устройство, схема и принцип работы

Содержание

Подписка на рассылку


Прозвонка — это проверка телефонного кабеля на предмет целостности жил. Необходимость в проведении такой процедуры может возникнуть в любую секунду. Телефон может перестать работать по самым разным причинам. К примеру, в результате проведения земельных работ на участке, передвижения мебели в доме или после грозы. Также необходимость в прозвоне может возникнуть при проведении электромонтажных работ — например, когда выполняется маркировка проводов и жил, проверка изоляции. В любом из этих случаев важно знать, как прозвонить телефонный кабель.

Как проверить кабель на наличие обрыва?

Прозвонить телефонный кабель можно несколькими способами — к примеру, при помощи специального трансформатора, омметра, мегаомметра и пр. Однако лучше всего для этих целей подходит телефонная трубка. Такое приспособление невозможно назвать ни инструментом, ни прибором. Вместе с тем телефонисты используют чаще всего именно такую трубку. Она проста в использовании и мобильна. Эту специальную трубку можно купить в магазине или сделать самостоятельно на основе телефонной трубки от старого дискового либо кнопочного аппарата. Но как проверить телефонный кабель на обрыв с помощью такой трубки?


Измерение емкости телефонного кабеля следует проводить в следующем порядке:

• Пригласите помощника. • Определите общую жилу. Это любая цветная жила, к примеру зеленая. С нее и нужно начать прозвон. Относительно этой жилы будут прозваниваться все другие жилы. • Один зажим основной трубки подключите к этой зеленой жиле, а другой — к любой иной искомой жиле. • Один зажим вспомогательной трубки подключите к зеленой жиле (с другой стороны кабеля). С помощью второго зажима по очереди переключайтесь по всем жилам. Найдите ту жилу, к которой подключен ваш помощник. • Когда вы подключите зажим вспомогательной трубки на искомую жилу, то услышите треск, щелчки. Это говорит о том, что между искомой и зеленой жилой возникла замкнутая цепь. • Через трубку оговорите с помощником о том, как вы промаркируете найденную жилу. Нужно с обеих сторон надеть на жилу бирочки с маркировкой. Заготовьте их заранее. • Далее повторите все, что было описано выше, такое количество раз, сколько жил в кабеле. • Если обрыв не обнаружен, то опрессуйте целые жилы при помощи втулочных наконечников НШВИ и вставьте их в клеммник.

https://catalog-plans.ru/catalog

Что делать, если цветных жил нет?


Как проверить телефонный кабель на обрыв, если цветных жил нет? Здесь можно начинать замеры с любой жилы. Нужно сделать следующие действия:
• Одним зажимом основной трубки подключите на искомую жилу. • Вторым зажимом подключите на «землю». Если кабель бронированный, то вместо «земли» можно применять его броню.

Всё. Теперь вы знаете, как прозвонить телефонный кабель. Осуществляя прозвон, удастся на расстоянии разговаривать с напарником. Можно, например, уточнить цвет жил. Кабель может находиться между различными комнатами либо зданиями. Вам не придется ходить из одного места в другое, что, безусловно, удобно.

Зная, как проверить телефонный кабель, вы сможете быстро определить, в чем кроется причина отсутствия гудка в телефонной трубке. Это позволит вам своевременно предпринять правильные меры и наладить связь.

является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

Анализ неисправности

Будем отталкиваться от потерь, полученных при отправке пакетов. Важно понимать, что команда ping – это протокол четвертого уровня по вложенности модели OSI, то есть исключаются программные, сетевые и аппаратные ошибки, но не проверяются 5-7 уровни данных по модели OSI.

Получается, что, обрыв кабеля, если таковой присутствует, таким способом выявить можно и это сделать проще всего. Но программы не позволяют выявить конкретное место поломки кабеля, а только указать на участок.

Как проверить интернет-кабель или локальный кабель и понять, что случился обрыв? Исключить остальные варианты, связанные с неисправностью сетевой карты или маршрутизатора. Если были потери пакетов при проверке самого компьютера:

  1. Перезапустите сетевое соединение.
  2. Отключитесь от всех надстроек сети (VPN, прокси).

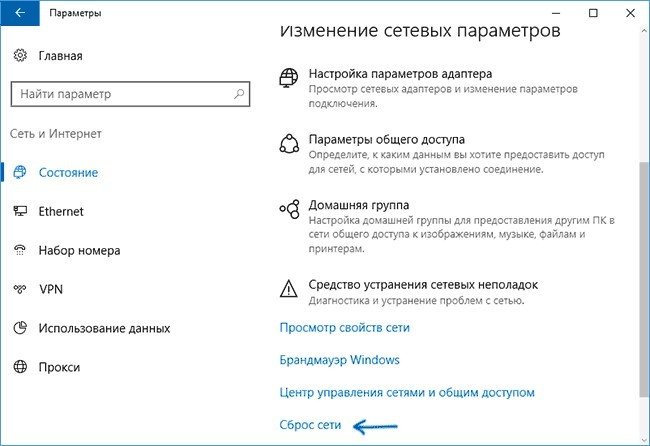

  3. Сделайте «Сброс сети».

  1. Обновите или переустановите драйвер сетевой карты.

При потере пакетов на участке ПК – маршрутизатор:

  1. Перезагрузите маршрутизатор.
  2. Проверьте надежность посадки коннекторов Ethernet-кабеля в порт роутера и сетевой карты (материнской платы).
  3. Переключите Ethernet-кабель в следующий порт роутера.
  4. Откатите роутер до заводских настроек.

Проверяйте индикацию подключенного порта на роутере. Если не горит, возможны два варианта: конденсаторы на плате роутера пришли в неисправность (или другая аппаратная поломка роутера) или кабель неисправен.

При потере пакетов при выходе в интернет:

  1. Перезагрузите маршрутизатор.

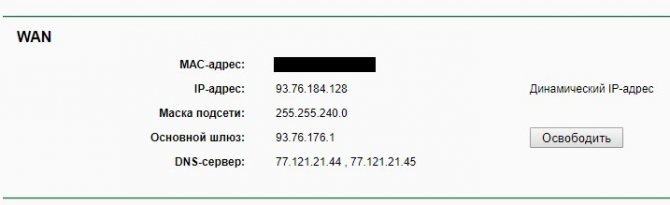

  2. Освободите динамический IP-адрес в настройках роутера.

  1. Выключите VPN и прокси.
  2. Пропингуйте другие удалённые сервера, чтобы исключить недоступность сервера.
  3. Прогрузите страницы интернета через другой браузер.
  4. Откатите маршрутизатор до заводских настроек.
  5. Созвонитесь с провайдером для выяснения причин неполадок.

Если пакеты все еще не пропускаются, вероятны три причины: неисправность интернет-кабеля, проблема с обработкой DNS, неполадки со стороны оборудования провайдера.

Виды телефонной линии связи. Принцип работы

Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки (например, высота голоса или его громкость). Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте.

Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир. Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?». Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки. Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком «-«) и переменного (знак «

«). От вас потребуется узнать значение величины напряжения тока постоянного.

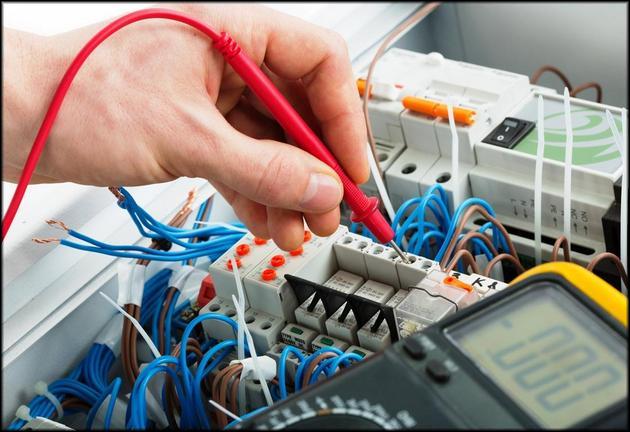

Как прозвонить провода мультиметром

Если случается сбой электроснабжения в доме или квартире, потребуется быстро проверить внутридомовую разводку. Это не будет сложностью, когда у домашнего мастера есть мультиметр и он знает основные правила безопасности работы с напряжением.

Прозвон провода мультиметром выполняется для установления их пригодности, отсутствия внутренних разрывов, короткого замыкания в электроцепи и определения сопротивления цепи. Метод является наиболее эффективным, проверенным и точным. С этой задачей вполне может справиться самая недорогая цифровая модель. Домашний мастер, перед тем как прозвонить провода мультиметром, должен узнать, как работать с измеряющим прибором и отключить ток на проверяемой сети.

Узнаём значение необычными способами

Если у Вас нет вольтметра (что вполне возможно, т. к. это предмет не первой необходимости), то специально для данного случая опытные в этом деле люди придумали иные методы проверки напряжения в телефонной линии. Способ довольно забавный (по крайней мере, так кажется на первый взгляд), но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка.

Корнеплод нужно разрезать пополам, затем воткнуть (желательно в сердцевину овоща) два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети. А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Кроме того, сам провод со знаком «минус» станет тёмным. Это можно будет увидеть, когда вы его извлечёте из овоща.

Как проверить обрыв интернет-кабеля и целостность его изоляции в домашних условиях

Если все способы с определением причины поломки провалились, то скорее всего кабель потерпел разрыв или замыкание. Чтобы найти проблемный участок не обязательно осматривать кабель по всей его длине, однако если он не большой, то это сделать можно. В случае если витая пара не оборвалась полностью, найти место разрыва внутри глазами невозможно. На помощь приходят приборы и народные средства для обнаружения разрывов и замыканий. Это и профессиональные тестеры, и простые мультиметры, и способы проверки с помощью подсоленной воды или картошки.

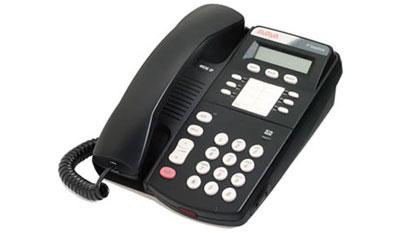

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид — РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

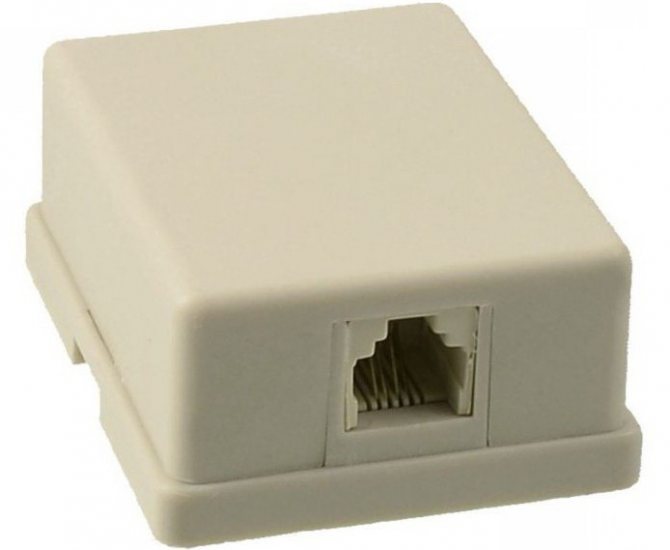

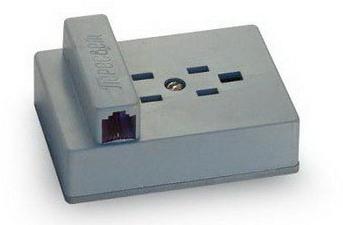

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

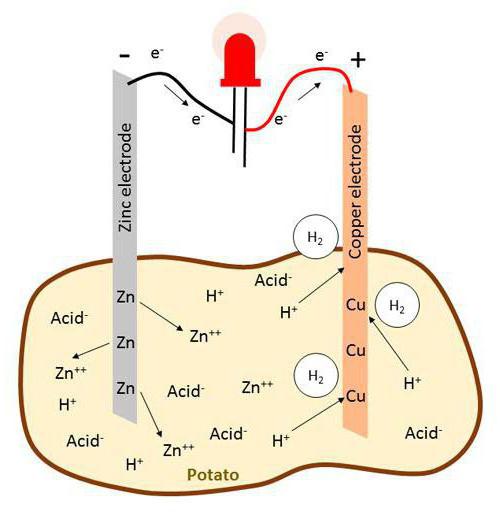

Картофель и витые пары

Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:

  • Картофель разрезается на пополам;
  • Кабеля по одному засовываются в него на один сантиметр;
  • Дистанция между проводами – несколько миллиметров;
  • Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;

Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко.

Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.

Проверка

. Последний этап обжима, кримпер убирают и
проверяют
соединение. Для этого нужно попытаться вытащить
провода
. Как соединить 4 жильный и 8 жильный
интернеткабель
. Соединять провода с 4-мя и 8-ми жилами методом скручивания плохой вариант. Это повлечет за собой потерю скорости.

В первом случае можно попробовать проверить
целостностькабеля
на всех видимых участках. . Если телевизор не заходит в
Интернет
, нужно
проверить
оборудование связи. Зачастую в домашних сетях используется роутер.

Во время работы в Интернете

у пользователя иногда возникают проблемы: пропадает связь, медленно открываются страницы и т. д. Как это происходит? Что делать в подобных ситуациях, чтобы избежать повторения?

При производстве электромонтажа бывают случаи, когда необходимо отыскать обрыв провода или установить наличие короткого замыкания. Зачастую это происходит, когда не работает розетка или выключатель. При этом следует провести такую процедуру как прозвонка проводов и кабелей. Данная процедура не составит большого труда, но для этого необходимо ознакомится с некоторыми правилами для того, чтобы получить правдоподобные показатели.

Умение определить неисправности в электрической сети сэкономит потребителю время и деньги.

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Аналоговые индуктивные щупы

Аналоговые индуктивные щупы позволяет точно определить пару проводов на удаленном конце, однако эта пара должна быть отключена от активного оборудования и разомкнута. Кроме того, такими приемниками вряд ли получится трассировать линию под штукатуркой и за фальш стеной. Это возможно только в случае совместного использования с генератором высокой мощности. Вместе с тем, они хорошо определяют низкочастотные гармоники, исходящие от силовой проводки под нагрузкой. Это позволяет трассировать скрытую под штукатуркой или в полой стене.

Видео трассировки проводки индуктивным щупом:

Наиболее популярными и универсальными индуктивными щупами являются модели:

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками. Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

При проведении электромонтажных работ может понадобиться прозвонка кабеля, например, когда производится маркировка жил и проводов, проверка изоляции и целостности проводки, а также поиск места обрыва электрокабеля. Рассмотрим, какими способами можно провести тестирование, а также необходимое для этой цели оборудование.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

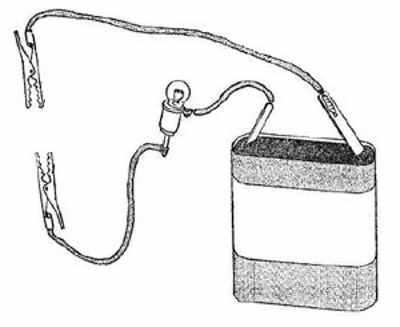

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

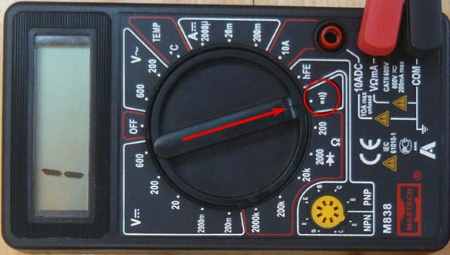

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

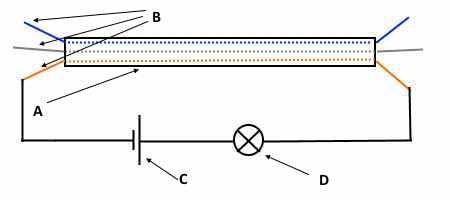

Проверка на обрыв

Пояснения к рисунку:

  • A –электрокабель;
  • B – жилы кабеля;
  • С – источник питания (батарейка);
  • D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

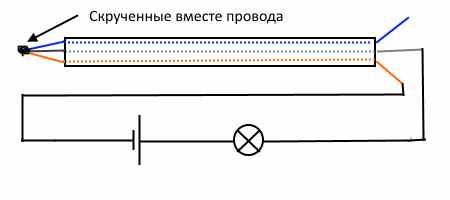

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Если сработали автоматы защиты

Этот вариант говорит о том, что в электросетях дома произошел серьезный сбой, возможно, даже короткое замыкание. Скорее всего, вышла со строя проводка, которую можно проверить прозвонкой.

Для этого владелец должен последовательно выполнить следующие этапы:

  1. Посредством отвёртки отсоединяют провод. Обычно, он расположен снизу и отводят его в сторону. «0» провод данной группы располагается, обычно, на 0-зажиме под защитным автоматом.
  2. Перед тем как найти неисправность, вынимают лампочку из патрона и далее мультиметром проверяют линию освещения, подключая 1-й щуп к «0», а 2-й к отсоединенному проводу. При появлении звукового сигнала – провод закороченный.

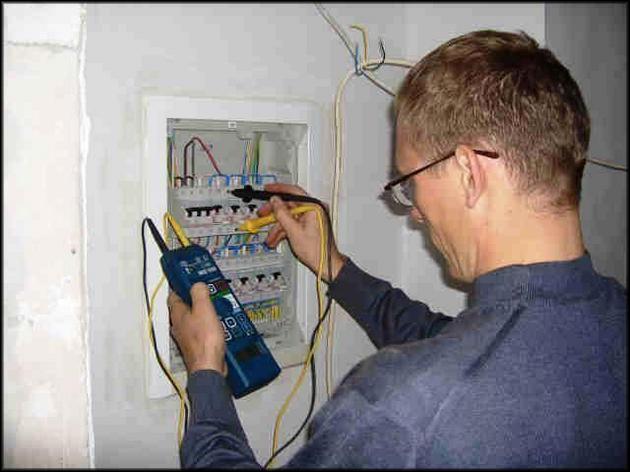

  3. Вверху комнаты находят и открывают щиток, отсоединяют провода.
  4. Проверяют каждую пару на наличие в них КЗ.
  5. После определения дефектного участка с КЗ, вновь испытывают измерителем цепи на вводном щитке. Если появится звук из пищалки, то ремонт должен быть выполнен на проводе от щита до коробки. Если нет, то продолжают по аналогичной методике обследовать другие провода.

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

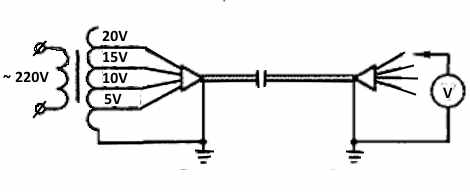

Использование трансформатора для маркировки

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы — к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

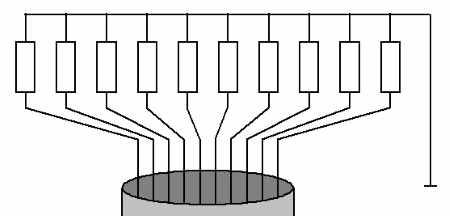

Резисторы, подключенные к выводам кабеля

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

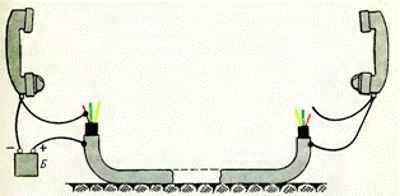

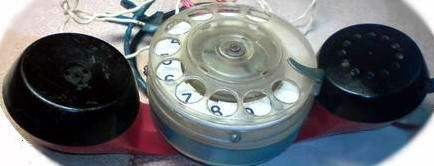

Прозвонка телефонной трубкой

Если не сработали автоматы защиты

В этом случае проверяют все электрооборудование и устройства, которые подпитываются от данной линии.

Например, если перестало работать освещение в комнате или на стене 2 розетки одновременно не работают, то проверяют поочередно следующее узлы:

  1. Отключают питание в щитке на домовую сеть полностью.
  2. До того, как проверить сопротивление, уточняют работоспособен ли мультиметр. Это выполняется закорачиванием щупов. На дисплее должен отразится «0». Если показания несколько отличаются, например, 0.1, это будет свидетельствовать о том, что прибор имеет погрешность.
  3. Проверяют исправность лампочки, выкрутив ее из патрона. Одним щупом касаются патрона, а другим торцевой части. Зуммер и показания измерителя, отличные от «0» и «1», говорят что прибор рабочий.
  4. Проверяют настенный выключатель, демонтируя панель, снимая винты и вынимая из коробки. Если видимых нарушений нет, то проверяют тестером выключатель, устанавливая щупы на его контакты. Отсутствие зуммера говорит о том, что выключатель неисправен и его нужно заменить. Как правило, после этого свет в комнате появляется.

Проверка изоляции

Для тестирования изоляции мегаомметром или мультиметром принцип прозвонки такой же, как при поиске электрической связи между жилами кабеля.

Алгоритм тестирования следующий:

  • устанавливаем на приборе максимальный диапазон — 2000 кОм;
  • подсоединяем щупы к проводам и смотрим, что показывает дисплей прибора. Учитывая, что провода обладают определенной емкостью, пока она не зарядится, показания могут изменяться. Через несколько секунд табло прибора может отображать следующие значения:
  • единица, это говорит о том, что изоляция между проводами в норме;
  • ноль – между жилами короткое замыкание;
  • какие-то средние показания, это может быть вызвано как «утечкой» в изоляции, так и электромагнитными помехами. Для установления причины следует переключить прибор на максимальный диапазон 200 кОм. При неисправной изоляции на табло отобразятся стабильные показания, если они будут меняться, то можно с уверенностью говорить об электромагнитных помехах.

Внимание! Перед проверкой изоляции электропроводки ее необходимо обесточить. Второй важный момент – проводя измерения, не прикасайтесь к щупам руками, этим можно внести погрешности.

Видео: Прозвонка провода — проверка целостности.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

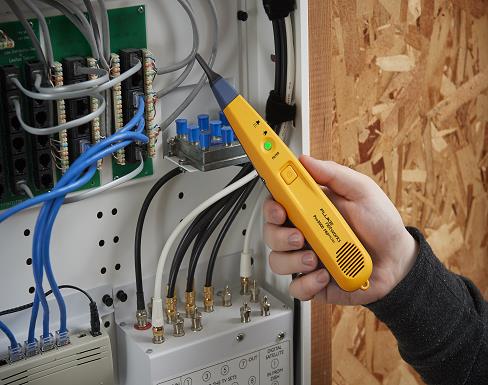

Как прозвонить телефонный кабель тестером

Прозвонка нужной кабельной пары на кроссе, в муфте или на удаленном конце кабеля является неотъемлемой задачей любого инженера, занимающегося монтажом и обслуживанием медных кабельных линий.

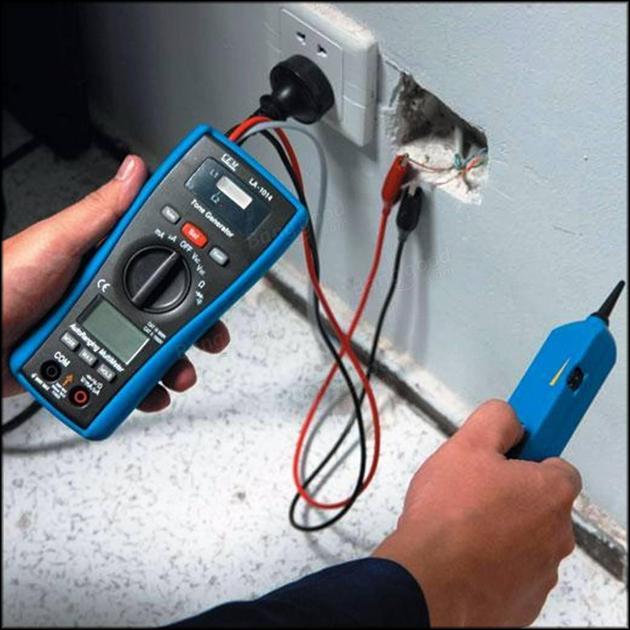

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

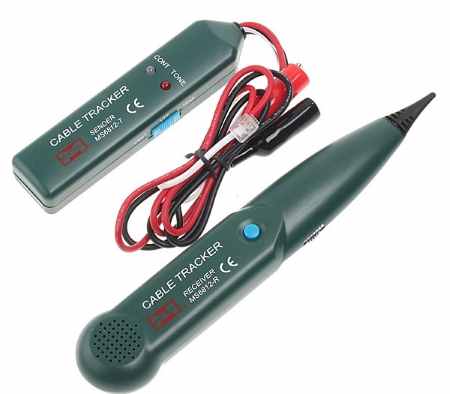

Модель MS6812R

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

О силе размаха и форме сигнала витой пары

Вопрос, который волнует многих. Далее он будет расписан подробнее.

Первое, что нужно сделать – осциллограмма сигнала информации. После ее анализа можно сделать вывод о:

  • Наличии в сети сигналов типа Rx и Tx одинаковой формы и размахом в 2 Вольта;
  • Том, что одна пара передает сигнал, а другая принимает его;
  • Том, что если какой-либо выпал из разъема, то сигнал прекратит передачу;
  • Форма сигнала круглая;
  • Сигнал имеет ограничения удаленности между различными его точками, которое не превышает 100 метров.

Важно! Размах в два Вольта не несет опасности для здоровья человека и для работы оборудования. Проверять кабель витой пары можно, не отключаясь от сети и не выключая оборудования так же, как и телефонный.

Тестеры для кабеля

Данный класс приборов позволяет проверить как целостность кабеля, так и правильность его подключения, что очень важно для сетей интернет провайдеров. Это могут быт простые устройства, проверяющие кроссоверность или сложные приборы на PIC контролере, у которых есть АЦП и встроенный мультиплексор.

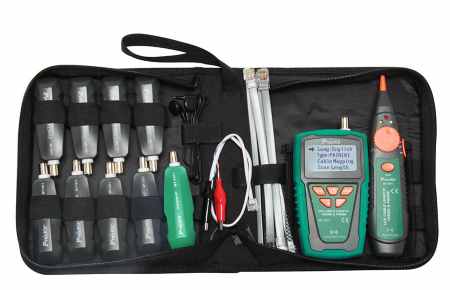

Многоцелевой кабельный тестер Pro’sKit MT-7051N на микроконтроллере

Естественно, что стоимость таких устройств не располагает к их бытовому использованию.
