Установка электросчетчика своими руками — правила, видео, инструкция

Установка счётчика электрической энергии своими руками в доме производится в месте условного нахождения разграничения ответственности между поставщиком услуги и потребителем. Электроэнергия для хозяйственной жизнедеятельности человека играет первостепенную роль. Все механизмы и приборы в доме работают от электричества. Предоставлением энергии в пользование потребителю занимаются специализированные организации коммунального хозяйства. Для тарификации израсходованного электричества применяются электросчётчики.

Организационные мероприятия, предшествующие работам по монтажу электросчетчика

Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.

Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.

Независимо от причины, по которой вы собираетесь поменять старый электросчетчик, либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:

  1. Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
  2. Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
  3. Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
  4. После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.

Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.

Установка счётчика электричества в доме

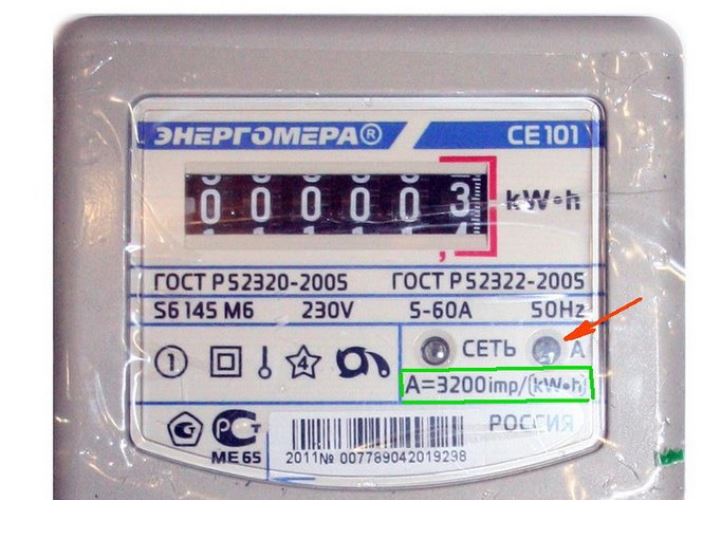

Виды электросчётчиков

Основополагающим фактором определения вида прибора учёта электричества, является количество фаз подачи энергии. В свою очередь этот фактор зависит от потребности в электричестве всего хозяйства:

  • Однофазный счётчик устанавливается в соответствующей сети при пиковом потреблении не более 3 киловатт.
  • Трёхфазный прибор учёта применяется при нагрузках до 10 киловатт и более.

Расчёт потребления электроэнергии производится простым сложением паспортных данных по мощности всех приборов и механизмов, которые находятся в хозяйстве.

Важно! Необходимо добавить 10% мощности к результату сложения ввиду непредвиденных затрат энергии.

  • Индукционные, с электронным жидкокристаллическим экраном, обеспечивают высокоточные показания и обладают повышенной степенью защиты.
  • Механические приборы, производятся по традиционной технологии, но имеют более тонкие настройки в исполнении современными материалами.

Этапы установки счётчика электрической энергии

Факт установки нового электросчётчика необходим в случае полной замены при выходе его из строя по различным причинам или первичного монтажа прибора при строительстве нового дома.

Установка счётчика в новом доме

  • Расчёт потребления электрической энергии выясняется на этапе оформления проекта строительства дома. Непосредственно в нём производится нанесение условных обозначений приборов и механизмов с прописью номинальной мощности потребления ими электрической энергии по паспортным данным.
  • После прохождения проектом согласований, пишется заявление от потребителя в снабжающую ресурсом организацию о заключении договора поставки данной услуги.
  • После рассмотрения заявления и технического осмотра объекта, выдаётся документ с техническими условиями по производству монтажных работ и приобретению необходимых материалов и оборудования при установке счётчика учёта электрической энергии.
  • Процесс монтажа необходимо производить только специалистами с допуском минимум до 1000Вт.
  • Отпуск электроэнергии потребителю начнётся после опломбировки прибора учёта представителем энергоснабжающей компании.

При этом вначале пишется соответствующее заявление.

Инспектором составляется акт принятия на учёт прибора с указанием имеющихся показаний, даты выпуска, заводского номера, даты поверки.

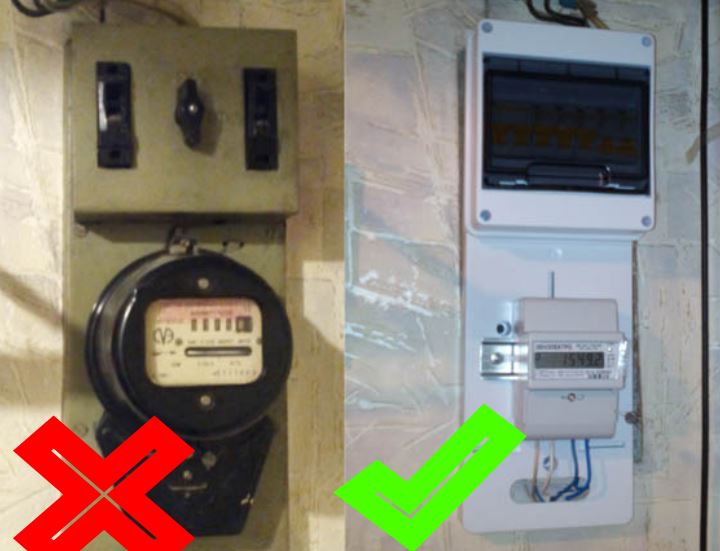

Замена прибора учёта электроэнергии

Причинами для замены счётчика могут быть сложившиеся условия по выходу его из строя, техническому несоответствию параметров при новых нормах потребления услуги, разрушение в следствии вандальных действий третьих лиц,

  • В энергосбыт потребителем направляется заявление о необходимости замены прибора.
  • В течение 10 рабочих дней должна быть назначена дата замены и опломбировки счётчика.
  • Счётчик лучше всего приобрести в контролирующей организации для отсутствия лишних вопросов по техническому соответствию прибора.
  • Установку прибора поручают представителям энергосбытовой фирмы. Это удобно будет и в решении одновременно вопроса по проверке работоспособности прибора и опломбировки его в одно время.
  • Потребитель на руки получает акт приёма в эксплуатацию и учёт данного прибора. Второй экземпляр и копия паспорта с заводским номером остаётся у представителя обеспечивающей компании. В акте обязательно должны быть отражены показания нового прибора на момент опломбировки и соответствующие цифры старого счётчика. На основании данных будет произведён перерасчёт и выведено начало дальнейшего эксплуатационного периода нового счётчика.

Место установки счётчика электричества

Строго руководствуясь правилами устройства электроустановок, прибор учёта электричества монтируется в определённых местах:

  • Располагается в сухом помещении с установкой его во влагозащищённом щитке с заземлением.
  • Должна обеспечиваться свобода доступа к показаниям и обслуживанию прибора.
  • Расстояние от пола должно быть в пределе минимума в 800 мм и максимума до 1600 мм.
  • Температура в помещении от 00С до +400С.

Дополнительно! Установка на фасаде здания допускается только для работы прибора во время теплого время года. Такое допускается на дачных участках и при условии расположения его в герметичном шкафу. Этим обеспечивается свободный доступ к нему представителя контролирующей организации, даже в отсутствие хозяев. По окончании дачного сезона прибор снимается до следующего периода работы. Процесс снятия с учёта и следующей постановки его обратно проходит только под контролем инспектора энергосетей и фиксации данных по показаниям прибора. Всё это отражается в акте в двух экземплярах.

Виды счетчиков

В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».

Виды счетчиков

Электронные счетчики электроэнергии

Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью. К примеру, современные электросчетчики поддерживают работу в многотарифном режиме. Такое преимущество актуально для регионов, в которых тарифы на электричество меняются в зависимости от времени суток. Поэтому при выборе между индукционным и электронным оборудованием предпочтение однозначно стоит отдавать в пользу последнего.

Счетчики электроэнергии классифицируют по значению номинального тока и показателям (классу) точности. Чем ниже будет цифра класса вашего счетчика, тем с меньшим отклонением он будет работать.

Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.

Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным.

Электрические счетчики

Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.

Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированный специалист.

При выборе счетчика обратите внимание на срок давности установки пломбы и целостность этого элемента.

Пломбы на счетчике

Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.

Законна ли самостоятельная установка электросчетчика?

Законна ли самостоятельная установка электросчетчика

С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительство сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.

В упомянутых документах перечисляется ряд требований, которые в обязательном порядке должен выполнить пользователь перед подключением строения к электросети. Также в документации четко разграничивается ответственность между поставщиком электроэнергии и ее потребителем.

В соответствии с действующим законодательством домовладелец должен устанавливать счетчик в пределах своих сетей потребления. Лучшим местом для установки счетчика является отапливаемый распределительный щиток в доме. Однако в последнее время контролирующие организации требуют, чтобы учетное оборудование устанавливалось строго за пределами жилого помещения в свободном доступе для проверяющих организаций.

К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.

Электросчетчики

По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционированного доступа к учетному оборудованию с целью кражи электроэнергии.

Вместо заключения

Все работы связанные с устройством электросетей в доме или монтажа и установки приборов, потребляющих ток и производящих его учёт, необходимо производить силами специалистов, имеющих допуск не менее 3 группы. В таком случае отсутствуют возможность ошибок при прокладке кабеля, возникновения короткого замыкания и неправильной работы оборудования с причинением вреда здоровью.

Правила установки счетчика

Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.

Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.

Правила установки счетчика

Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.

Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.

Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислительного оборудования.
