Хотя с каждым днем появляется все больше беспроводных устройств, основным средством передачи электрического тока по-прежнему остаются провода. При производстве проводов и кабелей используются различные виды изоляции. Каждый вид изоляции проводов определяет область применения тех или иных кабельных изделий. В процессе монтажа проводов или кабелей появляется необходимость в изоляции мест их соединения или подключения к электроприборам. Каким же образом это можно сделать?
Ранее для изоляции кабелей применяли бумагу, но сейчас, при огромном количестве современных материалов ее используют крайне редко. Бумагу наматывали несколькими слоями, пропитывая маслом и канифолью. Это помогало противостоять влиянию влаги. В производственных условиях делают надежную изоляцию из фторопласта. Ленты фторопласта наматывают на провода и запекают. Образуется оболочка, которая не боится не только химического или температурного, но и механического воздействия.
ПВХ изоляция
ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов. Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.
Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая. Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом. Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.
Применение резиновой изоляции
В промышленных отраслях для изоляции кабелей часто применяется резиновая оболочка. К ее положительным качествам относят:
- Влагостойкость.
- Эластичность.
- Высокое сопротивление.
- Устойчивость к высоким температурам.
Резиновая изоляция производится на основе натуральных и синтетических материалов. Качественная синтетическая оплетка обладает лучшими показателями — дольше стареет, выдерживает воздействие агрессивных химических веществ и отрицательных температур. Резина легко гнется, поэтому провода можно уложить в любых условиях. Но с течением времени резиновая изоляция стареет, трескается и начинает пропускать ток. В условиях высоких температур для изоляции рекомендуется применять вулканизированную резину. Кабели с резиновой изоляцией чаще всего применяют там, где требуется гибкость кабеля. Это питающие кабели кранов, спуски на пульты управления кран-балок. Подключение сварочных трансформаторов, как со стороны питания, так и со стороны низкого напряжения на «держак» электрода и нулевой провод.
Способы изоляции проводов
Изоляция электрических проводов предназначена главным образом для того, чтобы не было утечки токов. По этой причине ее делают из непроводящих (изоляционных) материалов. В зависимости от условий эксплуатации и особенностей конструкции кабелей или проводов выбирают тип изоляции. При электромонтажных работах применяют следующие типы.
- Изоляционная лента.
- ПВХ трубка.
- Термоусадочная трубка.
- Клеммы.
Ассортимент кабельной продукции
На данный момент производители предлагают большое количество самых разнообразных кабелей. Одними из распространенных являются:
- Кабели связи
- Кабели для общего использования
- Силовые кабели
- Контрольные кабели
- Распределительные кабели
Каждый из вышеназванных продуктов отличается своими техническими характеристиками, уникальной конструкцией, функциями. Сопротивление также может иметь разный уровень. Для производства кабеля определенного типа применяется своя технология, что обусловлено областью его использования.
Изоляционная лента

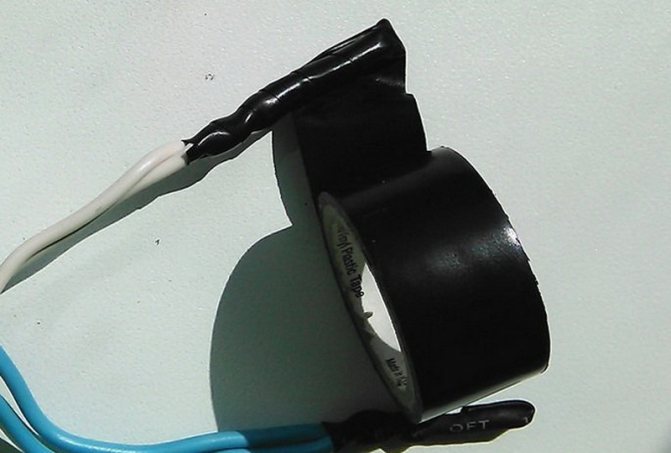

Не утрачивает своей актуальности изоляция электропроводов изолентой. Изоляционная лента стоит недорого и продается в любом хозяйственном магазине в широком ассортименте.

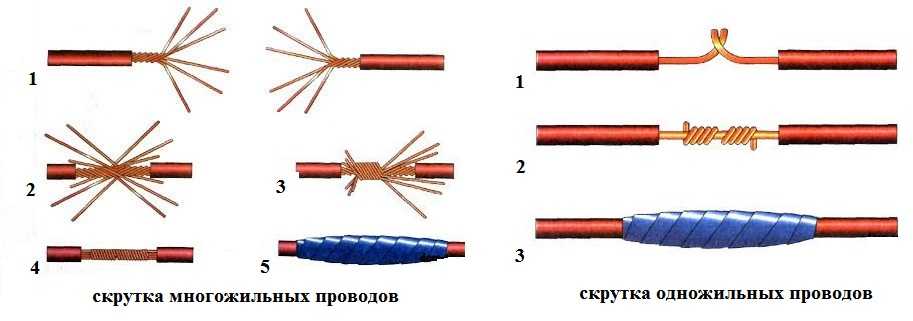

Наматывать ее надо под углом, начиная от края родной изоляции провода. При параллельном соединении на конце скрутки делают пустую намотку-трубку, сгибают ее и продолжают движение в обратную сторону.

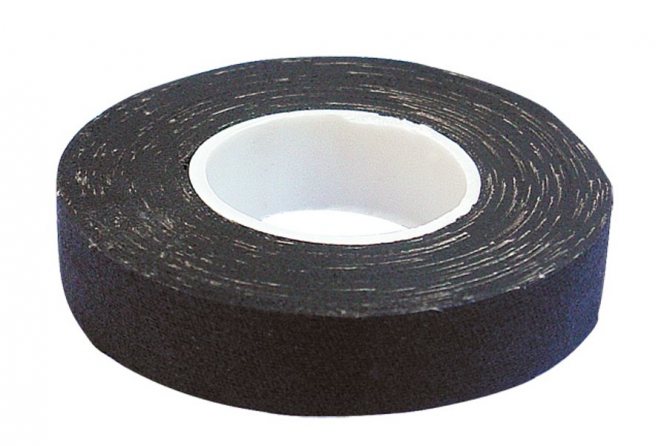

Распространенная ПВХ изоляционная лента при сильном нагревании плавится, но не пропускает влагу. Хлопчатобумажная изоляционная лента, наоборот, выдерживает высокие температуры, но со временем сохнет, а при намокании может отклеиться.
Из ПВХ делают и кембрики – трубки для изоляции проводов и кабелей. Чтобы трубка плотно седела, надо правильно подобрать диаметр трубки.
Как правильно изолировать скрутку проводов лучше посмотреть видеоролик:
Процесс использования изоленты для формирования защитного покрытия
Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если планируется заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:
- Выполнить скрутку и спаять.
- Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
- На следующем этапе понадобится аккуратно загнуть скрутку, чтобы она расположилась параллельно основному защитному покрытию.
- Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
- Усилием руки прижимается нанесенная изолента, и срезаются излишки материала.
Для восстановления защитного покрытия на цельном проводнике рекомендуется выполнить следующие действия:
- Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
- Далее изолирующий материал наносится в обратном направлении.
- Изолента тщательно прижимается руками с последующим удалением лишнего материала.
Термоусадочные трубки
Термоусадочные трубки делают из полимеров (ПВДФ, ПЭТ, силикон и других). Их применяют преимущественно на низковольтном оборудовании, когда напряжение постоянного тока не превосходит 1 кВ.
Если вы хотите использовать термоусадку для проводов, то надо совершить ряд действий.
- Отрезать кусочек термоусадочной трубки, полностью перекрывающий оголенный участок провода (место соединения), с запасом около 2 см.
- Затем надо надеть на один из концов соединяемых проводов трубку.
- Сделать скрутку проводников.
- После этого трубку перемещают на скрутку и нагревают строительным феном.

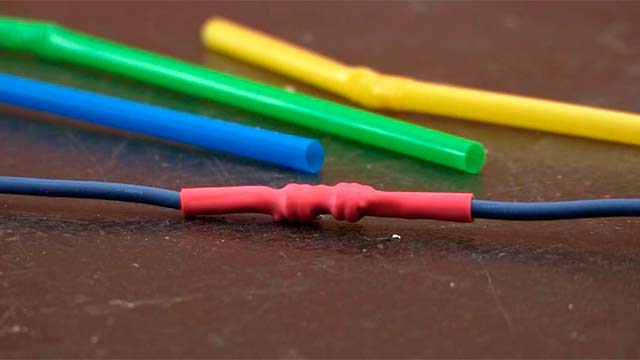

В результате термоусадки изоляция плотно прижимается к проводам. Если фена нет, то можно использовать зажигалку, аккуратно держа ее на небольшом расстоянии. Так делают при изоляции скрутки последовательно соединенных проводов. Если соединение проводов параллельное (так называемый пучек проводов), то вначале делают скрутку, а затем надевают трубку. В большинстве случаев термоусадочную трубку удобнее использовать, чем изоленту. Трубку можно быстро надеть, она более плотно облегает соединение проводов и не разматывается. Но снять ее в случае необходимости уже трудней. Придется только счищать ее или срезать. На трубках производители ставят маркировку, которая показывает, какую температуру она выдерживает, и для какого напряжения подходит. Выпускают трубки разных диаметров и расцветок, поэтому для различных марок и сечений кабелей всегда есть возможность подобрать соответствующую изоляцию, а цветом произвести маркировку. Как правильно сделать изоляцию проводов с помощью термоусадочной трубки смотрите видеоролик:
Технический паспорт
Данная величина определяется и указывается заводом-изготовителем. Необходимую информацию можно найти в технической документации, инструкции по эксплуатации или же в системе государственной стандартизации.
При отправке кабелей для реализации производитель в обязательном порядке должен прилагать соответствующий документ, в котором будет содержаться вся необходимая информация. Следует отметить, что использовать на практике сведения о таком важном параметре, как сопротивление, которые указаны в технической документации, необходимо соотнося с его общей длиной.
В том случае, если величина размера кабеля будет превышать отметку в 1000 метров, то указанную в техническом паспорте норму сопротивления необходимо разделить на данное число. Если же меньше — то умножить на длину кабеля. Полученные в результате математических вычислений данные можно применять для проведения оценки кабельной линии.
Применение клемм

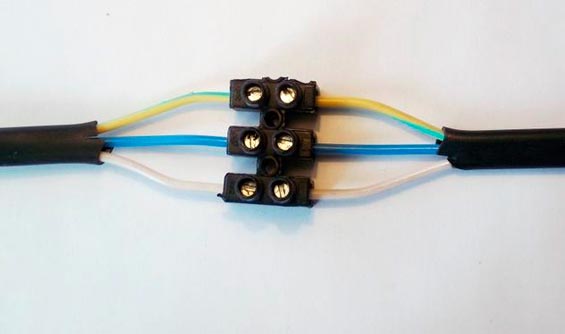

В качестве изоляции применяют клеммы в диэлектрической оболочке. Клеммы продаются в виде колпачков или колодок, зажимающих провода. Если вы хотите заизолировать провода в распределительной коробке, то выбор клемм – один из вариантов соединения.
Но многое зависит от нагрузки. При высокой нагрузке лучше применять для соединения пайку, а уже сверху надевать изолирующую трубку. Затягивание алюминиевого провода клеммами с винтами не рекомендуется, поскольку под постоянным давлением алюминий начинает течь. В результате соединение ослабевает, увеличивается сопротивление и происходит короткое замыкание. Если уж вы решили соединить алюминиевые провода клеммами с винтами, то минимум раз в год надо делать ревизию. Соединение медного и алюминиевого проводов методом скрутки недопустимо. При прохождении тока между металлами возникает электрический потенциал, провода нагреваются, что может вызвать короткое замыкании или того хуже – пожар. Все же в одном случае скрутку можно сделать – если медный провод покрыть оловянно-свинцовым припоем (залудить). Но чаще для соединения и алюминия и меди применяют клеммные колодки или резьбовой метод (винт, гайка и шайба).
Используем полиэтиленовый пакет
Если с клеем, нитками или клеевым пистолетом могут возникнуть трудности, то полиэтиленовый пакет есть в каждом доме. Сегодня производители активно используют полиэтилен в качестве упаковочного материала.
Действовать следует в следующей последовательности:
- Готовим полиэтиленовый пакет. По возможности стоит взять новый.
- Разрезаем полиэтилен на отдельные полоски. Длина может быть неограниченной. Ширина должна составлять 2-3 см.
- Зачищаем кончики соединяемых проводов. Формируем скрутку, длина которой должна быть достаточной для формирования качественного прочного соединения.
- Полоски полиэтилена наматываем на контакт.
- Формируем три слоя. Защита должна на сантиметр выходить за пределы скрутки.
- С помощью зажигалки расплавляем все слои полиэтилена, добиваясь их пластичности.
- Аккуратно пальцами прижимаем к основанию расплавленный полиэтилен. Находясь в расплавленном состоянии, полиэтилен начинает ужиматься. На этом этапе процесс формирования защитного слоя можно считать завершённым.
Сопротивление изоляции
Между жилами кабелей и внешней средой могут возникать утечки тока. Одна из задач изоляции – не допустить их появления. Величина, которая показывает, насколько хорошо провод изолирован, называется сопротивлением изоляции. Чем выше сопротивление, тем надежнее защищены жилы, по которым протекает ток. Каждая марка кабелей имеет свое значение этого показателя. Сопротивление изоляции устанавливается ГОСТом или техническими условиями (ТУ). Измеряется сопротивление при заданной температуре (около +20°) специальным прибором (мегаомметром). Если проводить измерения при отрицательных температурах, то его значение будет занижено, а в случае жарких условий – завышено. После снятия показаний их заносят в протокол «Измерение изоляции проводов», сравнивают с нормативными и делают выводы о том, пригодны или нет кабели к дальнейшему использованию. Электропроводка, не выдержавшая испытание подлежит ремонту или замене. Сроки периодичности проведения испытания изоляции проводов оговорен Правилами. Так же проверка изоляции проводов производится после окончании электромонтажных работ, ремонтных работ, после намокания или перегрева проводки. Как правильно проверить сопротивление изоляции проводников с помощью мегаомметра смотрите видеофильм:
Подготовка обрабатываемой поверхности
От качества проведения подготовительных мероприятий в месте будущего нанесения изоляционного слоя на проводник зависит не только срок службы, но и безопасность эксплуатации. Для удаления поврежденной изоляции лучше использовать специализированный инструмент. Это позволит не повредить защитный лак и непосредственно поверхность токопроводящей жилы, но его стоимость достаточно высока. Для осуществления разовых работ приобретать такой инструмент нецелесообразно.
Далее представлены наиболее доступные способы зачистки изоляции в домашних условиях:
- Для очистки защитного покрытия старой проводки рекомендуется воспользоваться паяльником. После прогрева инструмента осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.
- Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож необходимо вести параллельно токопроводящим жилам, не допуская поднятия в вертикальное положение. После проделывания продольного отверстия изоляция аккуратно отводится и срезается.

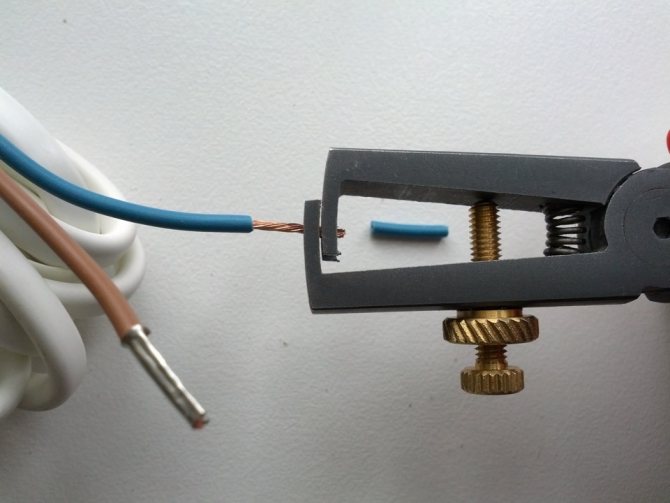

Зачистка проводов от изоляции
