Выбор сечения кабеля на напряжение до 1000 В

Кабель

Выбор кабеля для монтажа электропроводки, электромонтаж под ключ в Рязани

Кабель – это один из основных компонентов структурированных кабельных систем (СКС). Основная функция кабеля – передача электрического сигнала от одного активного устройства до другого. Существует много типов кабелей, которые используются для разных целей и эксплуатируются в разных условиях. От правильного монтажа кабелей зависит качество передаваемого по нему сигнала. Каждый кабель имеет определенные условия монтажа, и только при соблюдении этих условий кабельная система будет соответствовать заявленным производителем характеристикам. Нарушение правил монтажа может привести, в конечном итоге, к неработоспособности всей системы.

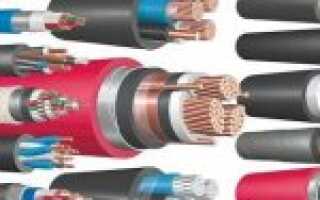

Виды кабелей, проводов и шнуров, применяемых в электромонтаже

В нашей работе мы всегда следуем всем стандартам, правилам и рекомендациям по прокладке кабельной системы. Инженеры нашей компании постоянно ведут контроль за работами на объекте и следят за исполнением всех технических условий.

Основные виды кабелей и проводов

, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ

— обозначается
силовой кабель
с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом

считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

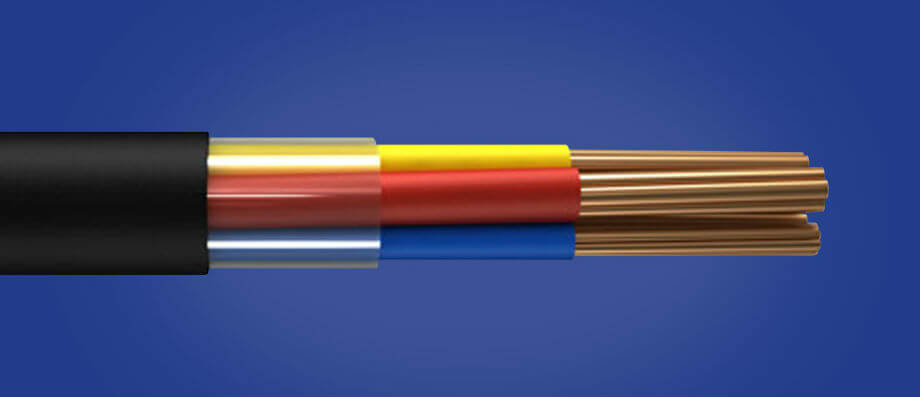

Кабель ВВГ в разрезе

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

  • первый знак
    обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

  • второй
    – вид изоляции;

ПВХ помечается буквой «В», бумага – «Ц», негорючая резиновая изоляция – «НР», полиэтилен – «П».

  • третий
    – тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

  • четвертый
    – наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием – «Бн», профилированная стальная лента – «БбГ»; броня из круглой оцинкованной проволоки – «К», плоской проволоки – «П».

  • пятый
    – наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

  • шестой
    содержит информацию о дополнительных характеристиках – негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

Кабель ВВГ плоский
ВВГ
– это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 – 240 кв. мм. Кабель выпускается в нескольких модификациях: 9d78d91b-8a2d-4963-ae63-71e8635ac320

Кабель ВВГнг(A)-LS 5х2,5 ок (N,РЕ)-0,66

181,69 руб./м

Производитель: Кабель и провод

  • Основные характеристики
  • Тип товараКабельно-проводниковая продукция
  • Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
  • Основных жил5
  • Сечение основных жил, мм2,50
  • Номинальное напряжение, AC0,66 кВ частотой 50 Гц
  • Наличие защитного покроваНет
  • Серия производителяВВГнг(А)-LS
  • Сведения РАЭК
  • Код1514588
  • КлассEC003248
  • НаименованиеКабель силовой медь ВВГнг(А)-LS 5×2.5мм? черный ГОСТ
  • Дополнительные характеристики
  • Срок службыне менее 30 лет с даты изготовления
  • Единица измерениям
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке1

db968e9f-1d1d-4c93-bcb2-45f11ae5be90

Кабель ВВГнг(A)-LS-LTх 3х1,5 ок (N,РЕ)-0,66

75,16 руб./м

Производитель: Кабель и провод

  • Основные характеристики
  • Тип товараКабельно-проводниковая продукция
  • Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
  • Основных жил3
  • Сечение основных жил, мм1,50
  • Номинальное напряжение, AC0,66 кВ частотой 50 Гц
  • Наличие защитного покроваНет
  • Серия производителяВВГнг(А)-LSLTx
  • Сведения РАЭК
  • Код1514629
  • КлассEC003248
  • НаименованиеКабель силовой медь ВВГнг(А)-LSLTx 3×1.5мм? черный ГОСТ
  • Дополнительные характеристики
  • Радиус изгиба, мм10
  • Срок службыне менее 30 лет с даты изготовления
  • Единица измерениям
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке1
  • АВВГ
    – с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;

23175dff-5bf6-4c18-846c-2328603cc5cb

Кабель АВВГ 4х4 ок (N)-0,66

56,08 руб./м

Производитель: Кабель и провод

  • Основные характеристики
  • Тип товараКабельно-проводниковая продукция
  • Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
  • Основных жил4
  • Сечение основных жил, мм4
  • Номинальное напряжение, AC0,66 кВ частотой 50 Гц
  • Наличие защитного покроваНет
  • Серия производителяАВВГ
  • Сведения РАЭК
  • Код2016863
  • Класс
  • НаименованиеКабель АВВГ 4х4ок (N)-0,66 Standart
  • Дополнительные характеристики
  • Срок службыне менее 30 лет с даты изготовления
  • Единица измерениям
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке1
  • ВВГнг
    представляет собой изделие в негорючей оболочке;

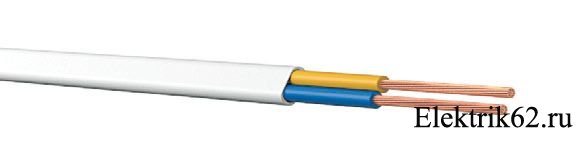

  • ВВГп
    имеет плоскую форму.

03d63555-b6d7-4d23-89f1-644e153cdb90

Кабель ВВГ-Пнг(A)-LS 3х2,5 ок (N,РЕ)-0,66

102,68 руб./м

Артикул: 149086

Производитель: Партнер

  • Основные характеристики
  • Тип товараКабельно-проводниковая продукция
  • Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
  • Основных жил3
  • Сечение основных жил, мм2,50
  • Номинальное напряжение, AC0,66 кВ частотой 50 Гц
  • Наличие защитного покроваНет
  • Серия производителяВВГнг(А)-LS
  • Сведения РАЭК
  • Код1514701
  • КлассEC003248
  • НаименованиеКабель силовой медь ВВГ-Пнг(А)-LS 3×2.5мм? черный ГОСТ
  • Дополнительные характеристики
  • Радиус изгиба, мм10
  • Срок службыне менее 30 лет с даты изготовления
  • Единица измерениям
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке1

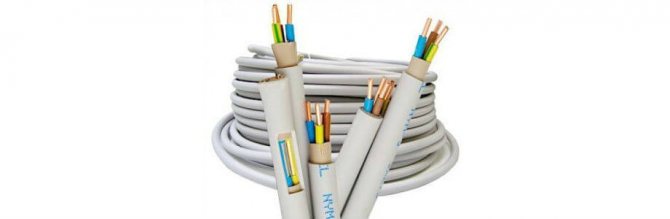

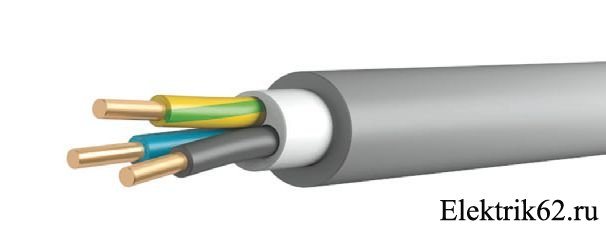

Кабель NYM

Кабель NYM
NYM
является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

739c5650-2dff-4551-9944-7059ffbf1423

Кабель NYM-J 3х1,5 ок-0,66 Nexans

82,30 руб./м

Производитель: Кабель и провод

  • Основные характеристики
  • Тип товараКабельно-проводниковая продукция
  • Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
  • Основных жил3
  • Сечение основных жил, мм1,50
  • Вид изоляцииизоляция из ПВХ пластиката
  • Материал основной жилыМедная жила
  • Номинальное напряжение, AC300/500 В частотой 50 Гц
  • Номинальное напряжение, DCн/д
  • Наличие защитного покроваНет
  • Серия производителяNYM
  • Сведения РАЭК
  • Код1236836
  • КлассEC003248
  • НаименованиеКабель силовой NYM 3×1,5-0,66 (100м)
  • Дополнительные характеристики
  • Диапазон рабочих температур, °C-40…+70
  • Радиус изгиба, мм4 наружных диаметра
  • Срок службыне менее 30 лет с даты изготовления
  • Единица измерениям
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке100

Кабель КГ

Кабель КГ
Аббревиатура КГ
расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 – 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от -50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ

поставляется не в резиновой, а в поливинилхлоридной изоляции.

80554ec1-29e4-4c77-93be-4b1a95f9ad6d

Кабель КГ-ХЛ 2х1,5-0,38

59,98 руб./м

Производитель: Кабель и провод

  • Основные характеристики
  • Тип товараКабельно-проводниковая продукция
  • Тип КППКабели для нестационарной прокладки
  • Основных жил2
  • Сечение основных жил, мм1,50
  • Номинальное напряжение, AC380 В частотой до 400 Гц
  • Наличие защитного покроваНет
  • Серия производителяКГ-ХЛ
  • Сведения РАЭК
  • Код1515724
  • КлассEC003250
  • НаименованиеКГ-ХЛ 2*1,5-0,66
  • Дополнительные характеристики
  • Радиус изгиба, мм8
  • Срок службыне менее 4 лет с даты изготовления
  • Единица измерениям
  • Тип позицииСкладская

Кабель ВББШв

Кабель ВББШв
ВББШв
– это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил – 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ. Варианты исполнения ВББШв:

  • АВББШв
    – производится с использованием жил из алюминия;
  • ВББШвнг
    – не горит;
  • ВББШвнг-LS
    , помимо негорючести, отличается низким газовыделением.

Разновидности кабеля ВВГ:

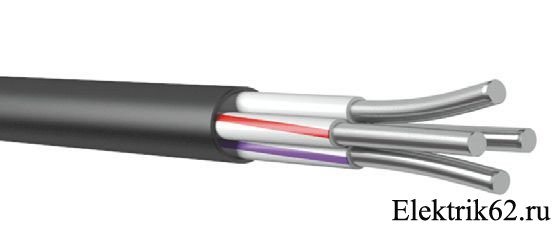

  • АВВГ
    — те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

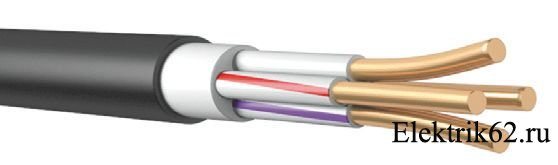

  • ВВГнг
    — кембрик с повышенной защитой от горения;

Кабель ВВГнг LS

  • ВВГп
    — наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
  • ВВГз
    — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM

не имеет российской расшифровки буквенного обозначения. Это
медный силовой кабель с изоляцией
ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

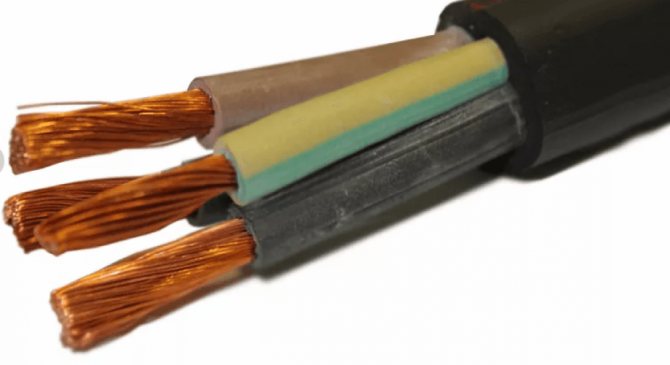

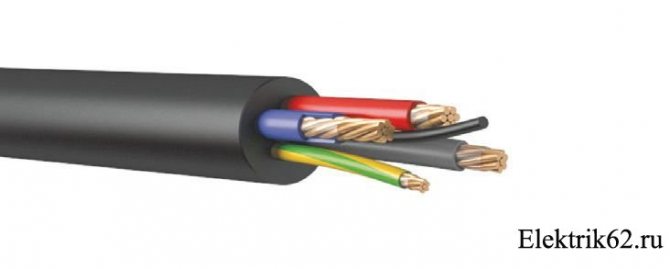

Кабель КГ

КГ

расшифровывается очень просто —
кабель гибкий
. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

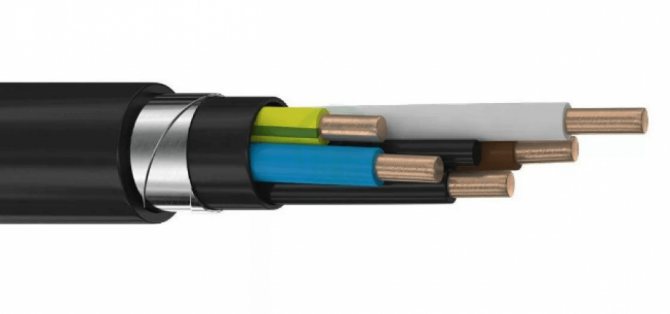

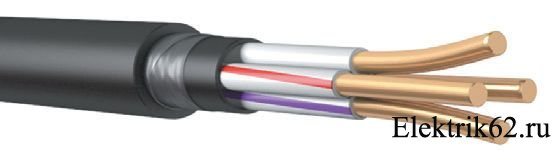

ВББШв — бронированный силовой кабель с медными жилами

. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв

— кабель с алюминиевой жилой;

ВББШвнг

— негорючий кабель;

ВББШвнг-LS

— негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Выбор сечения кабеля на напряжение до 1000 В

Выбор сечения кабеля на напряжение до 1000 В независимо это электродвигатель или другая нагрузка. Сводится к определению длительно допустимых токов, то есть подбирается такое сечение кабеля, которое позволяет выдерживать длительно расчетные токи для заданного участка, без нанесения ущерба кабелю. Значения допустимых длительных токов для кабелей и проводов указаны в ПУЭ таблицы 1.3.4 – 1.3.30, ГОСТ 31996-2012, либо использовать каталожные данные завода-изготовителя.

Длительно допустимый ток:

  • для электроприемников:
  • для электродвигателя:

При выборе сечения кабеля нужно учитывать поправочные коэффициенты на землю и воздух при прокладке кабеля, см ПУЭ таблицы 1.3.3, 1.3.23, 1.3.26.

Определение фактического длительно допустимого тока с учетом поправочных коэффициентов в соответствии с ПУЭ определяется по формуле:

где:

  • Iд.т. – длительно допустимый ток для выбранного сечения кабеля, выбирается по ГОСТ 31996-2012 или определяется по каталогам завода-изготовителя.
  • k1 – поправочный коэффициент учитывающий температуру среды отличающуюся от расчетной, выбирается по таблице 1.3.3 ПУЭ.

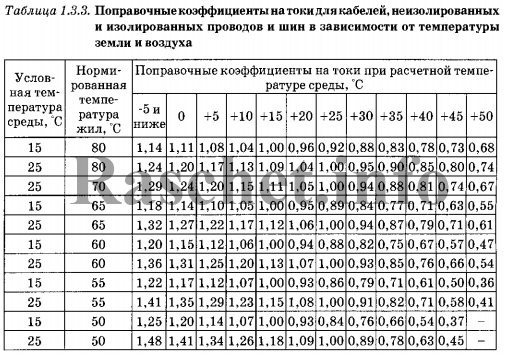

ПУЭ таблица 1.3.3 выбирается коэффициент k1

  • k2 – поправочный коэффициент, который учитывает удельное сопротивление почвы (с учетом геологических изысканий), выбирается по ПУЭ таблица 1.3.23.

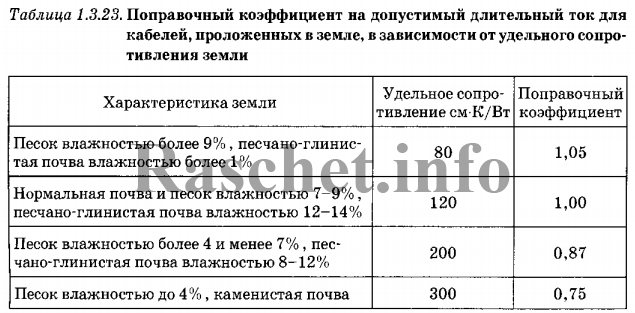

ПУЭ таблица 1.3.23 выбирается коэффициент k2

  • k3 – поправочный коэффициент, учитывающий снижение токовой нагрузки при числе работающих кабелей в одной траншее (в трубах или без труб), выбирается по ПУЭ таблица 1.3.26.

ПУЭ таблица 1.3.26 выбирается коэффициент k3

При этом должно выполняться условие:

Iф > Iрасч.

Проверка сечения по условию соответствия выбранному аппарату максимальной токовой защите:

Сечение кабеля (провода), по условию соответствия выбранному аппарату максимальной токовой защите, определяется по формуле:

где:

  • Iзащ. – ток уставки при котором срабатывает защитный аппарат;
  • kзащ. – коэффициент кратности длительно допустимого тока кабеля (провода) к току срабатывания защитного аппарата.

Данные значения Iзащ. и kзащ. Можно определить по таблице 8.7 [Л5. с. 207].

Таблица 8.7 определения Iзащ. и kзащ.

Проверка сечения на механическую прочность

Выбранное сечение кабеля (провода) должно быть не менее приведенного в ПУЭ таблица 2.1.1.

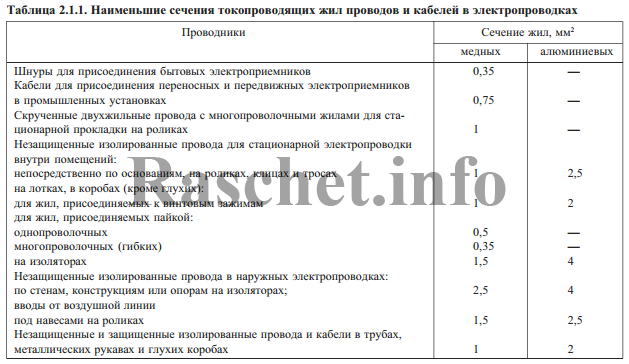

ПУЭ таблица 2.1.1 выбирается сечение кабеля по механической прочности

Проверка сечения по потере напряжения

После того как Вы выбрали сечение кабеля по длительно допустимому току, нужно проверить кабель на допустимые потери напряжения. То есть отклонение напряжения присоединенного к этой сети токоприемников не выходило за пределы допустимого.

Согласно нормам допускаются следующие пределы отклонений напряжения на зажимах токоприемников [Л1. с 144].

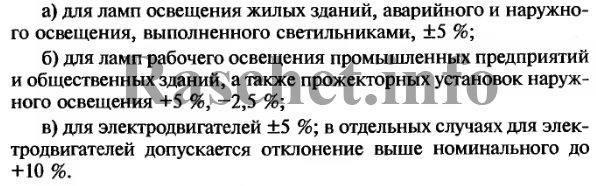

Пределы отклонений напряжения на зажимах токоприемников

Потеря напряжения ∆U для трехфазной линии определяется по формулам [Л1. с 144]:

1. В конце линии присоединена одна нагрузка:

2. По длине линии присоединено несколько (n) нагрузок:

где:

  • Iрасч. – расчетный ток, А;
  • L – длина участка, км;
  • cosφ – коэффициент мощности;
  • r0 и x0 — значения активных и реактивных сопротивлений определяем по таблице 2-5 [Л2.с 48].

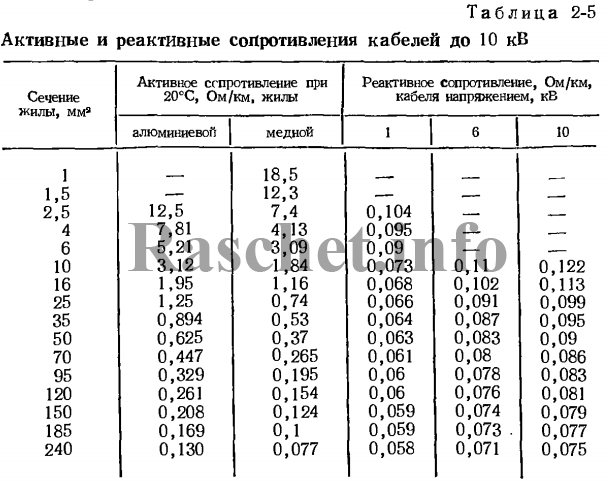

Значения активных и реактивных сопротивлений определяем по таблице 2-5

Потерю напряжения ∆U для трехфазной линии, можно определить по упрощенным формулам:

1. В конце линии присоединена одна нагрузка:

2. По длине линии присоединено несколько (n) нагрузок:

где:

  • Р –расчетный мощность, Вт;
  • L – длина участка, м;
  • U – напряжение, В;
  • γ – удельная электрическая проводимость провода, м/Ом*мм2;
  • для меди γ = 57 м/Ом*мм2;
  • для алюминия γ = 31,7 м/Ом*мм2;

Потерю напряжения ∆U для постоянного и однофазного переменного тока, можно определить по упрощенным формулам:

1. В конце линии присоединена одна нагрузка:

2. По длине линии присоединено несколько (n) нагрузок:

где: s – сечение кабеля, мм2;

Литература:

1. Справочная книга электрика. Под общей редакцией В.И. Григорьева. 2004 г. 2. Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г. 3. ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. 4. Правила устройства электроустановок (ПУЭ). Седьмое издание. 2008г. 5. Расчет и проектирование систем электроснабжения объектов и установок. Издательство ТПУ. Томск 2006 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП)

относится к установочным, или монтажным.

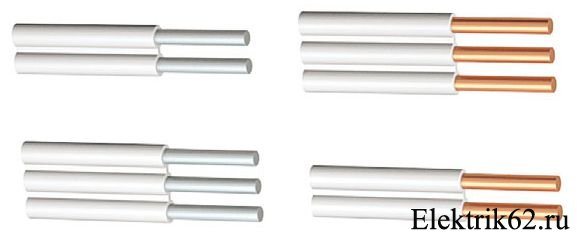

Провод ПБПП

Провод
плоский
, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП)

отличается от ПУГНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП

Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ


медный провод с изоляцией из ПВХ
. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ

имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ

— алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод

применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС


медный многожильный провод
с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

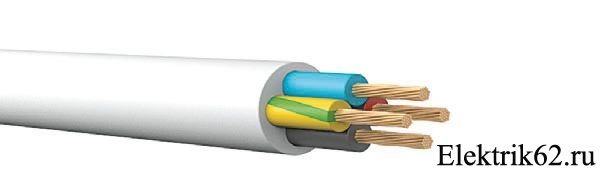

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП


медный или меднолуженый плоский провод
. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели

. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

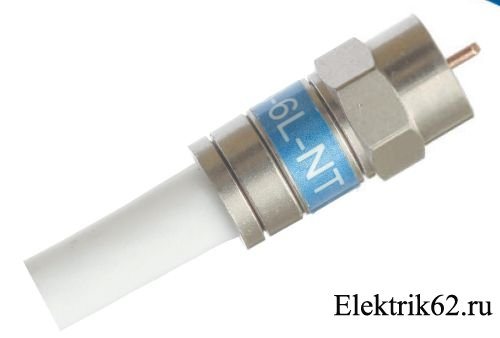

Коаксиальный кабель с наконечником

Кабели
марок RG
имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

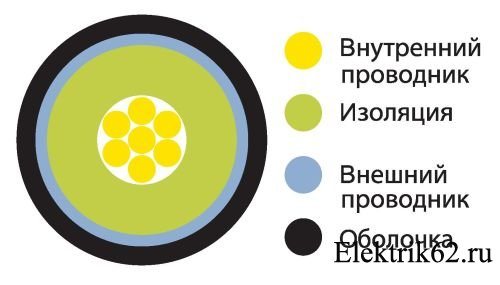

Кабель РК 75 в разрезе

Компьютерные кабели

. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам —
витая пара
. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

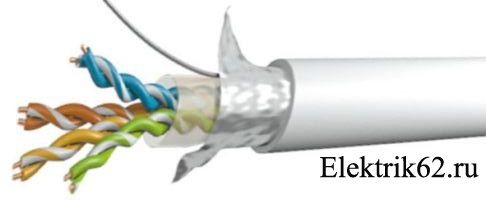

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

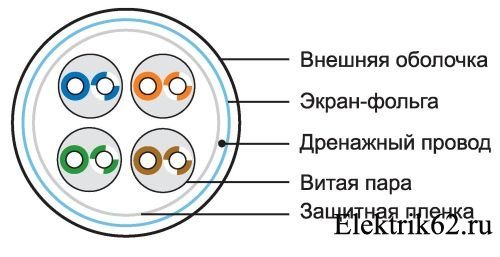

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

  • UTP, или незащищенная, без общего экрана для пар проводов;
  • FTP, или фольгированная, с экраном из алюминиевой фольги;
  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

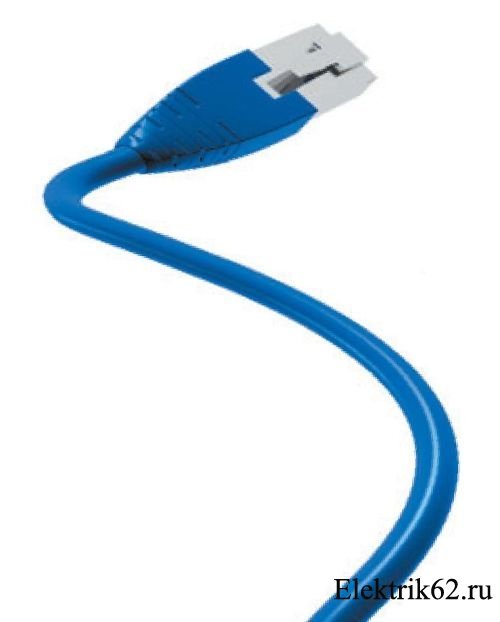

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Кабель, провод

Наши провода и кабели домчат электроэнергию от источника до прибора потребления, не растеряв по дороге ни вольта. Наши консультанты помогут выбрать необходимый типоразмер кабеля для каждой конкретной задачи, порекомендуют надежные изоляционные материалы, посоветуют, какие взять коробки – а значит, ваша проводка будет безопасной, эффективной и незаметной.

Безопасный и экономичный кабель начинается здесь

Именно то, что нужно:

У нас представлен полный ассортимент типоразмеров кабелей – вы сможете полностью укомплектовать в одном месте самый нетривиальный заказ, при этом вам не придется брать простой НГ-кабель вместо НГ-FRLSLTx, соглашаться на сечение токопроводящей жилы, равное 70 мм2 вместо необходимых 90 мм2, переплачивать за трудоемкий в монтаже многожильный кабель там, где хватило бы и двужильного и так далее;

В строгом соответствии с заявленными характеристиками:

Мы предлагаем только продукцию проверенных брендов, чья продукция проходит необходимую сертификацию и соответствует европейским стандартам качества. А это значит, что вы получите кабели с именно той изоляцией, которая заявлена, работающие именно в тех температурных режимах, которые соответствуют классу кабеля и многое другое;

Все, сразу и недорого:

У нас вы подберете не только проводы и кабели, но и все необходимое для их прокладки – хомуты, рукава, коробы, плинтусы и все, от чего и к чему проходят кабели и проводы: розетки, выключатели, распределительные щитки и многое другое.

Как мы выбираем нужные кабели

  • Берем план помещений, в которых прокладывается проводка, и размечаем места прохождения кабелей, учитывая высоту, разводки, возможные воздействия влаги, высоких или низких температур и т.д.
  • Указываем все приборы, которые будут запитываться через прокладываемые кабели, и определяем нагрузку, которую будет нести каждый участок кабеля;
  • Подбираем необходимый тип и длины кабеля, оформляем заказ, назначаем доставку.

И на этом наше сотрудничество не заканчивается. Если вы – строитель, профессиональный электромонтажник, мы предложим индивидуальную схему взаимодействия, в которой вы сможете основательно сэкономить, а мы будем радоваться серьезному постоянному клиенту. Если вы – самостоятельно занимаетесь прокладкой проводки, мы поможем на всех этапах выбора и монтажа, подскажем, как лучше решить ту или иную задачу. Вы – строительная компания или просто организация, делающая большой заказ? Мы откроем вам персональный накопительный счет и сделаем очень существенную скидку.

И в любом случае, вы сможете спать спокойно в прямом смысле этого слова: ведь проводка в вашем уютном доме, в вашем шикарном офисе и на вашем любимом предприятии будет работать совершенно безопасно.

Телефонные кабели и провода

Телефонные провода

делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

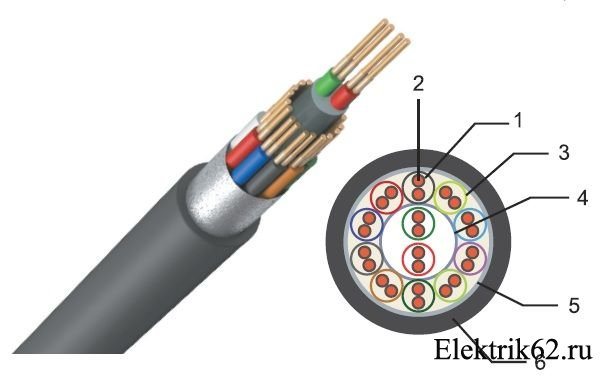

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп

— основной
вид кабеля для прокладки линий телефонной связи
, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

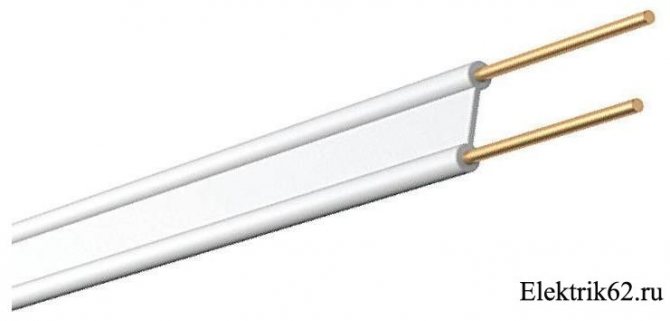

Телефонный провод ТРВ

ТРВ


одно- или двупарный телефонный распределительный провод
. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

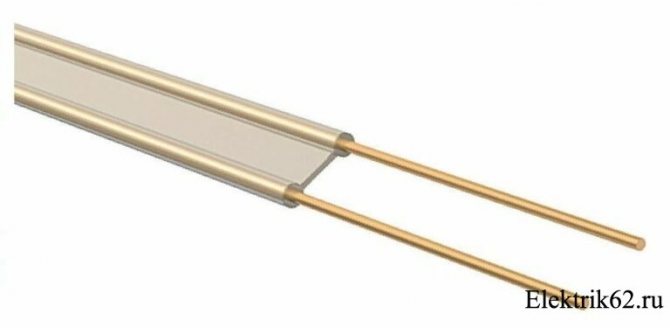

Провод ТРП

ТРП

— по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

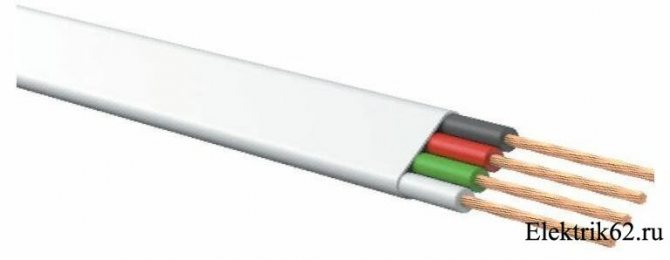

Провод ШТЛП

ШТЛП


телефонный плоский шнур
с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ


плоский провод
с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Кабель и провод

Электрические кабель и провод – это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем – прямо противоположная.

Провод
Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Ссылка на основную публикацию
