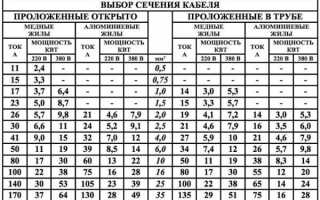

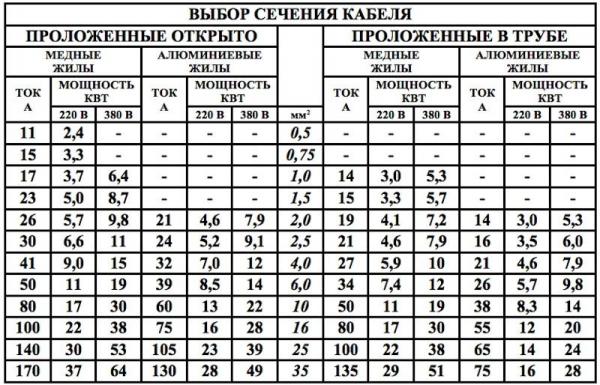

Выбор сечения кабеля по току – таблица ПУЭ, расчеты и нюансы

В Правилах управления электроустановок четко расписано, сколько тока должна суммарно потреблять городская квартира, а, значит, кабель какого сечения должен быть в ней использован. Его параметры: площадь сечения 2,5 мм², диаметр 1,8 мм, токовая нагрузка 16 А. Конечно, увеличение количества бытовых приборов изменяет эти показатели, поэтому совет – использовать медный кабель площадью 4 мм², диаметром 2,26 мм, который будет выдерживать токовую нагрузку в 25 А.

Для частного дома эти эксплуатационные показатели также приемлемы. Но необходимо учитывать тот момент, что в квартире или доме электрическая схема разбивается на контуры (шлейфы), которые будут подвергаться различным нагрузкам в зависимости от мощности потребителя. Поэтому придется производить выбор сечения кабеля по току (таблица ПУЭ в данном случае хороший помощник).

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно провести расчет сечения кабеля по току. Для этого потребуется штангенциркуль и формула.

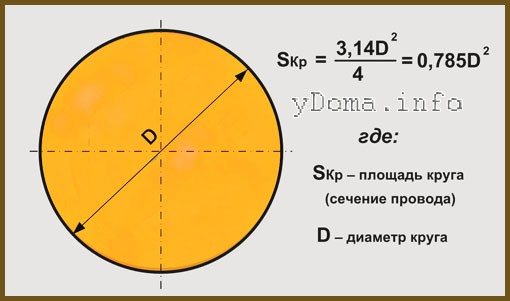

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга:

S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков? Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство. Поэтому полученную величину надо умножить на снижающий коэффициент – 0,91.

Требования к кабелям по ПУЭ (Правила устройства электроустановок)

Требования к кабелям приведены в главе 1.3 ПУЭ 6 (Правила устройства электроустановок в шестой редакции). В ПУЭ 7 данная глава вошла из ПУЭ 6 без изменений. Глава 1.3 «ВЫБОР ПРОВОДНИКОВ ПО НАГРЕВУ, ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКА И ПО УСЛОВИЯМ КОРОНЫ» распространяется на выбор сечений электрических проводников (неизолированные и изолированные провода, кабели и шины) по нагреву, экономической плотности тока и по условиям короны. Если сечение проводника, определенное по этим условиям, получается меньше сечения, требуемого по другим условиям (термическая и электродинамическая стойкость при токах КЗ, потери и отклонения напряжения, механическая прочность, защита от перегрузки), то должно приниматься наибольшее сечение, требуемое этими условиями..

Выделим положения данной главы, которые касаются наиболее часто встречающихся и применяемых проводов, шнуров и кабелей с поливинилхлоридной и резиновой изоляцией.

ВЫБОР СЕЧЕНИЙ ПРОВОДНИКОВ ПО НАГРЕВУ

1.3.2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и послеаварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения токов между линиями, секциями шин и т.п. При проверке на нагрев принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

1.3.3. При повторно-кратковременном и кратковременном режимах работы электроприемников (с общей длительностью цикла до 10 мин и длительностью рабочего периода не более 4 мин) в качестве расчетного тока для проверки сечения проводников по нагреву следует принимать ток, приведенный к длительному режиму. При этом:

1) для медных проводников сечением до 6 мм2, а для алюминиевых проводников до 10 мм2 ток принимается, как для установок с длительным режимом работы;

2) для медных проводников сечением более 6 мм2, а для алюминиевых проводников более 10 мм2 ток определяется умножением допустимого длительного тока на коэффициент 0,875/√Tп.в. , где Тп.в — выраженная в относительных единицах длительность рабочего периода (продолжительность включения по отношению к продолжительности цикла).

1.3.4. Для кратковременного режима работы с длительностью включения не более 4 мин и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токи следует определять по нормам повторно-кратковременного режима (см. 1.3.3). При длительности включения более 4 мин, а также при перерывах недостаточной длительности между включениями наибольшие допустимые токи следует определять, как для установок с длительным режимом работы.

1.3.6. На период ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10 % а для кабелей с поливинилхлоридной изоляцией до 15 % номинальной на время максимумов нагрузки продолжительностью не более 6 ч в сутки в течение 5 сут, если нагрузка в остальные периоды времени этих суток не превышает номинальной.

1.3.7. Требования к нормальным нагрузкам и послеаварийным перегрузкам относятся к кабелям и установленным на них соединительным и концевым муфтам и концевым заделкам.

1.3.8. Нулевые рабочие проводники в четырехпроводной системе трехфазного тока должны иметь проводимость не менее 50 % проводимости фазных проводников; в необходимых случаях она должна быть увеличена до 100 % проводимости фазных проводников.

1.3.9. При определении допустимых длительных токов для кабелей, неизолированных и изолированных проводов и шин, а также для жестких и гибких токопроводов, проложенных в среде, температура которой существенно отличается от приведенной в 1.3.12 — 1.3.15 и 1.3.22, следует применять коэффициенты, приведенные в табл. 1.3.3.

Таблица 1.3.3. Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха

Усло-вная темп. среды, °С Нормир. темп. жил, °С Поправочные коэффициенты на токи при расчетной температуре среды, °С
-5 и ниже 0 +5 +10 +15 +20 +25 +30 +35 +40 +45 +50
15 80 1,14 1,11 1,08 1,04 1,00 0,96 0,92 0,88 0,83 0,78 0,73 0,68
25 80 1,24 1,20 1,17 1,13 1,09 1,04 1,00 0,95 0,90 0,85 0,80 0,74
25 70 1,29 1,24 1,20 1,15 1,11 1,05 1,00 0,94 0,88 0,81 0,74 0,67
15 65 1,18 1,14 1,10 1,05 1,00 0,95 0,89 0,84 0,77 0,71 0,63 0,55
25 65 1,32 1,27 1,22 1,17 1,12 1,06 1,00 0,94 0,87 0,79 0,71 0,61
15 60 1,20 1,15 1,12 1,06 1,00 0,94 0,88 0,82 0,75 0,67 0,75 0,47
25 60 1,36 1,31 1,25 1,20 1,13 1,07 1,00 0,93 0,85 0,76 0,66 0,54
15 55 1,22 1,17 1,12 1,07 1,00 0,93 0,86 0,79 0,71 0,61 0,50 0,36
25 55 1,41 1,35 1,29 1,23 1,15 1,08 1,00 0,91 0,82 0,71 0,58 0,41
15 50 1,25 1,20 1,14 1,07 1,00 0,93 0,84 0,76 0,66 0,54 0,37
25 50 1,48 1,41 1,34 1,26 1,18 1,09 1,00 0,89 0,78 0,63 0,45

1.3.10. Допустимые длительные токи для проводов с резиновой или поливинилхлоридной изоляцией, шнуров с резиновой изоляцией и кабелей с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках приведены в табл. 1.3.4 — 1.3.11. Они приняты для температур: жил +65 °С, окружающего воздуха +25 °С и земли +15 °С.

При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.

Данные, содержащиеся в табл. 1.3.4 и 1.3.5, следует применять независимо от количества труб и места их прокладки (в воздухе, перекрытиях, фундаментах).

Допустимые длительные токи для проводов и кабелей, проложенных в коробах, а также в лотках пучками, должны приниматься: для проводов — по табл. 1.3.4 и 1.3.5, как для проводов, проложенных в трубах, для кабелей — по табл. 1.3.6 — 1.3.8, как для кабелей, проложенных в воздухе. При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по табл. 1.3.4 и 1.3.5, как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов 0,68 для 5 и 6; 0,63 для 7 — 9 и 0,6 для 10 — 12 проводов.

Для проводов вторичных цепей снижающие коэффициенты не вводятся.

1.3.11. Допустимые длительные токи для проводов, проложенных в лотках, при однорядной прокладке (не в пучках) следует принимать как для проводов, проложенных в воздухе.

Допустимые длительные токи для проводов и кабелей, прокладываемых в коробах, следует принимать по табл. 1.3.4 — 1.3.7, как для одиночных проводов и кабелей, проложенных открыто (в воздухе), с применением снижающих коэффициентов, указанных в табл. 1.3.12.

При выборе снижающих коэффициентов контрольные и резервные провода и кабели не учитываются.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токо-проводящей жилы, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токо-проводящей жилы, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645

Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм2 Ток*, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
1,5 23 19 33 19 27
2,5 30 27 44 25 38
4 41 38 55 35 49
6 50 50 70 42 60
10 80 70 105 55 90
16 100 90 135 75 115
25 140 115 175 95 150
35 170 140 210 120 180
50 215 175 265 145 225
70 270 215 320 180 275
95 325 260 385 220 330
120 385 300 445 260 385
150 440 350 505 305 435
185 510 405 570 350 500
240 605

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Таблица 1.3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
2,5 23 21 34 19 29
4 31 29 42 27 38
6 38 38 55 32 46
10 60 55 80 42 70
16 75 70 105 60 90
25 105 90 135 75 115
35 130 105 160 90 140
50 165 135 205 110 175
70 210 165 245 140 210
95 250 200 295 170 255
120 295 230 340 200 295
150 340 270 390 235 335
185 390 310 440 270 385
240 465

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по табл. 1.3.7, как для трехжильных кабелей, но с коэффициентом 0,92.

Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами

Сечение токопроводящей жилы, мм2 Ток*, А, для шнуров, проводов и кабелей
одножильных двухжильных трехжильных
0,5 12
0,75 16 14
1,0 18 16
1,5 23 20
2,5 40 33 28
4 50 43 36
6 65 55 45
10 90 75 60
16 120 95 80
25 160 125 105
35 190 150 130
50 235 185 160
70 290 235 200

* Токи относятся к шнурам, проводам и кабелям с нулевой жилой и без нее.

Таблица 1.3.9. Допустимый длительный ток для переносных шланговых с медными жилами с резиновой изоляцией кабелей для торфопредприятий

Сечение токопроводящей жилы, мм2 Ток*, А, для кабелей напряжением, кВ
0,5 3 6
6 44 45 47
10 60 60 65
16 80 80 85
25 100 105 105
35 125 125 130
50 155 155 160
70 190 195

* Токи относятся к кабелям с нулевой жилой и без нее.

Таблица 1.3.10. Допустимый длительный ток для шланговых с медными жилами с резиновой изоляцией кабелей для передвижных электроприемников

Сечение токопроводящей жилы, мм2 Ток*, А, для кабелей напряжением, кВ Сечение токопроводящей жилы, мм2 Ток*, А, для кабелей напряжением, кВ
3 6 3 6
16 85 90 70 215 220
25 115 120 95 260 265
35 140 145 120 305 310
50 175 180 150 345 350

* Токи относятся к кабелям с нулевой жилой и без нее.

Таблица 1.3.11. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией для электрифицированного транспорта 1,3 и 4 кВ

Сечение токопроводящей жилы, мм2 Ток, А Сечение токопроводящей жилы, мм2 Ток, А Сечение токопроводящей жилы, мм2 Ток, А
1 20 16 115 120 390
1,5 25 25 150 150 445
2,5 40 35 185 185 505
4 50 50 230 240 590
6 65 70 285 300 670
10 90 95 340 350 745

Таблица 1.3.12. Снижающий коэффициент для проводов и кабелей, прокладываемых в коробах

Способ прокладки Количество проложенных проводов и кабелей Снижающий коэффициент для проводов и кабелей, питающих
одно-жильных много-жильных отдельные электроприемники с коэффициентом использования до 0,7 группы электроприемников и отдельные приемники с коэффициентом использования более 0,7
Многослойно и пучками До 4 1,0
2 5-6 0,85
3-9 7-9 0,75
10-11 10-11 0,7
12-14 12-14 0,65
15-18 15-18 0,6
Однослойно 2-4 2-4 0,67
5 5 0,6

Кабель ВВГ, ВВГнг(А), ВВГнг(А)-LS расшифровка и отличия по ГОСТ

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Таблица цветов жил кабелей по ГОСТ Р 50462-2009

Алюминиевый провод

В достаточно большом количестве домов и квартир еще присутствует электрическая разводка алюминиевым кабелем. Ничего плохого о нем сказать нельзя. Алюминиевый кабель прекрасно служит, и как показала жизнь, срок его эксплуатации практически ничем не ограничен. Конечно, если правильно подобрать его по току и грамотно провести соединение.

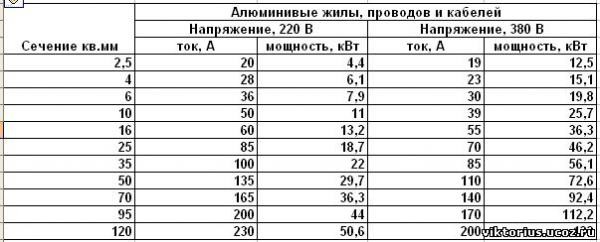

Так же как и в случае с медным кабелем, проведем сравнение алюминиевого по сечению, силе тока и мощности. Опять-таки, не будем рассматривать все, возьмем только ходовые параметры.

  • Кабель сечением 2,5 мм² выдерживает силу тока, равную 16 А, и мощность потребителя 3,5 кВт.
  • 4 мм² — 21 А – 4,6 кВт.
  • 6 – 26 – 5,7.
  • 10 – 38 – 8,4.

Расчет сечения по плотности тока

Прежде всего надо вычислить потребляемый ток:

формула

где I — сила тока; P — мощность потребителя; U — напряжение линии (обычно соответствует 220V).

Мощность популярных бытовых приборов можно обобщить в таблице (наведены среднестатистические данные):

Бытовой прибор Мощность, Вт
Компьютер 500
Стиральная машина 2500
Телевизор 140
Электрочайник 2000
Утюг 1700
Пылесос 650
Холодильник 300

Просто сложите токи всех потребителей и выполните расчет сечения:

  • для открытой проводки 10А соответствует 1 мм2 кабеля из меди; 8А — одному квадратному миллиметру алюминиевой жилы;
  • для скрытой проводки — каждые дополнительные 10А соответствуют сечению 1,25 мм2 медного кабеля; каждые 8А = 1,25 мм2 алюминиевого.

Этот метод называется расчет сечения по плотности тока. Значение в пределах 6…10А/мм2 получено специалистами опытным путем.

Выбор провода

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Выбор кабеля по маркам. Тут оптимальный вариант – кабель ВВГ. Это медные провода с двойной пластиковой изоляцией. Если вам встретится марка «NYM», то считайте, что это все тот же ВВГ, только зарубежного исполнения.

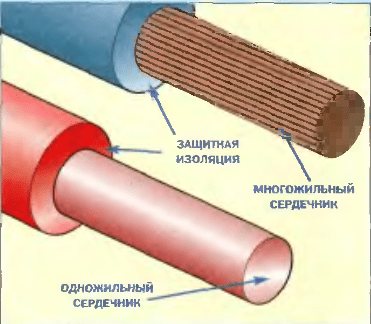

Одножильный и многожильный кабель

Внимание! Использовать сегодня провода марки ПУНП запрещено. Для этого есть постановление Главгосэнергонадзора, которое действует аж с 1990 года.

Основные отличия

Если просмотреть техническую литературу, с ГОСТом, принятым с советских времен, то можно определить 5 основных отличий этих проводников электричества:

  • количество жил или проволок;
  • их изоляция;
  • кабель может быть бронированным;
  • место применения;
  • разница в сроке службы.

Итак, вышеназванный ГОСТ за номером 15845-80 указывает на то, что провод включает в себя одну или большее количество жил или проволок, скрученных между собой, при этом они могут иметь тонкую изоляцию, либо быть вовсе без нее.

Кабель же состоит из одного или нескольких проводов, которые имеют оболочку защиты и поверх всей конструкции обернут еще один слой изоляции. Эти дополнительные меры безопасности защищают кабель от различных повреждений. Кабель также может быть бронированным, из чего вытекает четвертое отличие, а именно место применения.

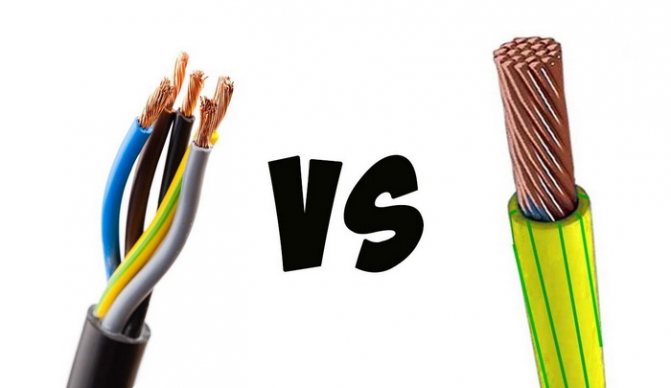

Отличие провода от кабеля

Для того, чтобы наверняка отличить провод от кабеля, стоит обращать внимание на маркировку, которая может быть буквенной или цифровой.

Именно благодаря дополнительной изоляции и защиты броней, кабель пригоден для использования под водой, а также это позволяет прокладывать его под землей. С проводами такие виды работ проводить категорически нельзя из-за их недостаточной защиты, что может привести повреждению и аварии с различной степенью угрозы.

Доказательством вышесказанного могут служить правила устройства электроустановок, в которых написано, что электрические провода могут подвергаться установке только внутри электрораспределительных устройств. Вне этих устройств должен производиться монтаж кабелей или шин.

Последним отличием является срок, который прослужат кабеля и провода. Как можно догадаться, благодаря все той же дополнительной защите, кабель более долговечен и может прослужить до 30 лет. Проводник же с одинарной оболочкой будет пригоден на протяжении 15 лет, не более.
