Для снятия изоляции с проводов используется несколько типов инструментов: это всевозможные ножи, щипцы, стрипперы, клещи (в том числе и автоматические) и ряд других. Чем они отличаются, как работают и насколько удобно ими пользоваться?

инструмент для снятия изоляции с проводов (стрипперы)

Зачистка проводки – особенности применения специнструмента

Оттого насколько правильно будет сделано соединение элементов электропроводки, будет зависеть не только качество электропитания, но также безопасность жилища. Поэтому при проведении электромонтажных работ крайне важно использовать специальные приспособления для снятия изоляции с проводов.

Снятие изоляционной оболочки без применения специнструмента может обернуться следующим рядом нежелательных последствий:

  • Повреждение металлической электропроводящей жилы или волосков, в результате чего неизбежно уменьшится площадь сечения. В последствии это может привести к надлому и обрыву цепи, а в худшем случае – нагреву и возгоранию.
  • Образование скрытых дефектов, что в дальнейшем приведет к надлому жилы при сгибе.
  • Уменьшение прочности проводника из-за дефектов в структуре.
  • Обрыв боковых волосков в многожильном кабеле.
  • Засорение поверхности проводника остатками материала изоляции.

Снятие изоляции с проводника ножом чревата образованием дефектов жил
Снятие изоляции с проводника ножом чревата образованием дефектов жил Источник skilljob.ru
Кроме того, снятие электроизоляционной оболочки с применением специнструмента позволяет избежать травм самому монтажнику, а также повысить качество и производительность работы. Это особенно актуально, когда выполняется большое количество соединений, например, при обустройстве проводки в новом доме.

Разновидности инструмента

Современные инструменты, применяемые для зачистки проводов и кабелей, классифицируются по нескольким признакам:

  • Способу снятия оболочки.

Применяются два способа – термический и механический. Первый характерен для проводников небольшого сечения и малого объема работ, второй – для профессионального обслуживания и большого количества операций.

В зависимости от способа воздействия на материал оболочки механические методы подразделяются на две разновидности:

  1. Резание. Режущая кромка инструмента аккуратно обрезает оболочку вокруг металлической жилы, после чего ее меньшая часть просто снимается с края проводника.
  2. Разрыв. С помощью специальных зубцов проводник зажимается в рабочей части инструмента, а затем оболочка с усилием срывается вдоль проводника.

Специальные зубцы на инструменте для снятия изоляции с проводов
Специальные зубцы на инструменте позволяют быстро и без затруднений снимать изоляцию с проводов Источник прорабофф.рф
Выбор способа и типа инструмента в первую очередь определяется площадью сечения проводника, сложностью и объемом работы.

  • Скорость выполнения операции.

По параметру количества выполненных операций по съему оболочки в определенный отрезок времени инструменты подразделяются на 2 категории:

  1. Бытовые. К ним относятся электромонтажные ножи, бокорезы, плоскогубцы. Приспособления предназначены для зачистки проводов при небольшом объеме работ.
  2. Профессиональные. Это прежде всего стрипперы, щипцы, клещи и съемники. Дают возможность быстро зачищать оболочку проводников.

Наиболее часто в бытовых условиях применяется нож, ввиду его доступности, простоты эксплуатации и небольшой стоимости.

  • Степень автоматизации.

По степени автоматизации приспособления подразделяются на ручные, полуавтоматические и автоматические. Такая классификация характерна прежде всего для профессионального инструмента.

Автоматический стриппер
Автоматический стриппер существенно повышает производительность работ по зачистке проводников Источник remitek.ru

На заметку! Инструменты для очистки могут быть как универсального, так и специального назначения – например, только для интернет-кабеля или силового провода. Также они могут различаться по размерам поперечника проводника. Самыми ходовыми являются модели для жил диаметром от 4 до 40 мм.

Смотрите также: Каталог компаний, что специализируются на инженерных системах (отоплении, водоснабжении, канализации и прочих) и сопутствующих работах

Автоматический стриппер

В основном данный вид стриппера ничем не отличается от предыдущего, кроме как основным его преимуществом – отсутствием требования выбора подходящего гнезда. Вся его сущность заключена в едином гнезде, подходящем абсолютно любому диаметру сечения провода.

К счастью, данным видом инструмента сможет справиться любой новичок, потому что изоляция снимается автоматически.

Единственным замечанием по этому прибору является настройка его гнезда под провода различного сечения, поэтому данный элемент способен снимать изоляцию далеко не со всех видов проводов, обязательно стоит учитывать данный параметр при подборе автоматического стриппера.

Помимо всего вышеперечисленного данный вид стриппера также способен обжимать провода создавая из нескольких единый, разрезать провода как кусачки и выполнять функции некоторых других инструментов.

Цена автоматического стриппера варьируется от 2000 до 5000 рублей.

Элементарные способы зачистки

Существует два основных способа, как быстро очистить провода или кабель от изоляции – термической обработкой или обжигом и без нагрева, то есть механическим путем. Каждый из них имеет следующие свои особенности и сферу применения:

  • Тепловой.

Метод предполагает разогрев края проводника до температуры, когда начнет плавиться или гореть материал его электроизоляционной оболочки. Если участок, который необходимо освободить от изоляции, достаточно большой, расплавляется не весь отрезок, а только место, до которого необходимо сделать зачистку. Затем остаток снимается с края плоскогубцами.

Для разогрева используются 3 прибора:

  1. Паяльник.
  2. Зажигалка или другой источник открытого пламени.
  3. Раскаленная нихромовая нить.

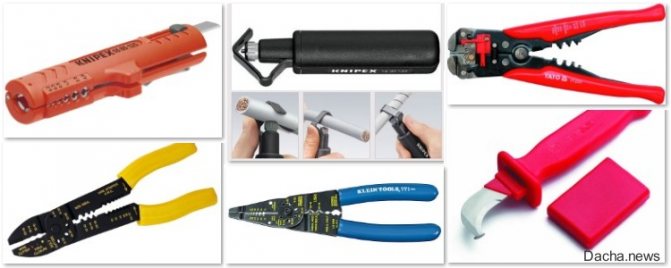

Инструменты для снятия изоляции
Для снятия изоляции можно подобрать различные виды инструмента Источник pikabu.ru
Способ хорош для небольшого объема работ и применяется для очистки от изоляции тонких проводов, рассчитанных на передачу напряжения не более 5 вольт. Так как ножом или другим инструментом такие жилы легко повреждаются.

  • Механический.

Метод подразумевает срез изоляционной оболочки режущей кромкой ручного острого инструмента – например, ножа. Может использоваться специальная электромонтажная модель либо самоделка из полотна ручной ножовки.

Техника реза должна выполняться так, чтобы поверхностный слой металлической жилы или волосков задевался как можно меньше. Для этого острие режущей части направляется под как можно более острым углом по отношению к оболочке. Способ подходит для небольшого или среднего объема работ, при условии достаточного опыта у мастера, и когда оболочка выполнена из ПВХ или резины.

Электромонтажный нож имеет специальную рукоятку из диэлектрика
Электромонтажный нож имеет специальную рукоятку из диэлектрика – для работы с проводами под напряжением Источник inbenzo.ru

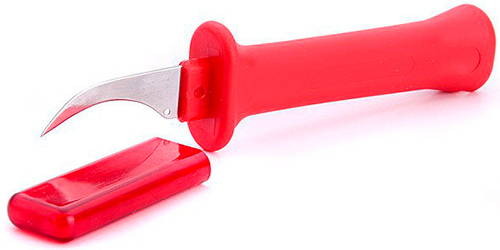

Нож с клювом

Специфическое изделие. Не все электрики используют его в своей работе. Для кого-то данный инструмент будет удобным, для кого-то нет. Чем-то похож на предыдущий нож, только изгиб лезвия более плавный, а на кончике нет «пятки».

нож с клювом

Такая искривленная внутренняя кромка в форме клюва упрощает круговое надрезание оплетки, перед ее снятием. Может использоваться и для продольных разрезов, но осторожно, т. к. ограничивающей «пятки» на лезвии нет. Может быть неудобен для неопытных электриков, так как регулировать глубину реза нужно вручную.

Применение профессионального инструмента

Для большого объема электромонтажных работ есть 4 основных разновидности специнструмента, позволяющих быстро и без повреждения жил зачистить провода от изоляции:

  • Кусачки и клещи.

Это достаточно универсальные и простые в применении приспособления для реза оболочек как на проводах, так и кабелях. Для зачистки подбирается нужный диаметр по проводнику, затем обхватывается и прокручивает вокруг. После этого оболочка просто стягивается с конца провода.

Плюсы приспособления:

  1. Надежность.
  2. Возможность зачистки в труднодоступных условиях.
  3. Большой срок службы.
  4. Работа с проводами под током.

Минусы связываются с невозможностью подстройки инструмента под длину снимаемого слоя и необходимости перенастройки под разный диаметр.

  • Электромонтажный нож.

Традиционное приспособление для быстро снятия оболочки. Применяется преимущественно для работы с плоскими кабелями. Срез ножом изоляции осуществляется от себя. При этом режущая часть инструмента должна быть направлена под острым углом к материалу.

Нож для снятия оболочки с кабеля отличается лезвием специальной формы
Нож для снятия оболочки с кабеля отличается лезвием специальной формы Источник remoo.ru

Достоинства:

  1. Универсальность – подходит под любые провода.
  2. Доступная цена.
  3. Наличие экземпляров с рукояткой, покрытой электроизоляцией, что дает возможность работы с проводами под напряжением.

Недостатки связываются с длительностью процесса обработки, трудоемкостью для проводников большого диаметра и необходимостью опыта, без которого можно повредить металлические жилы.

  • Стриппер.

Специально предназначенный для зачистки проводов от изоляции профессиональный инструмент. Механизм работы основан на проведении проводника через пару подвижных полукруглых рабочих элементов. Точность среза задается настройкой прибора под сечение жилы.

В зависимости от условий и объема работ применяются 3 разновидности стриппера:

  1. Ручной.
  2. Полуавтоматический.
  3. Автоматический.

Некоторые модели помимо основной задачи позволяют выполнять обжимку, обрезку и скрутку проводников.

Профессиональный стриппер
Профессиональный стриппер наилучшим образом предназначен для быстрой очистки проводов от изоляции Источник ytimg.com

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 — повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 — удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.


Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

Критерии выбора инструмента и способа

При выборе приспособления или способа для зачистки кабеля важно учесть не только объем предстоящих работ, опытность мастера и финансовые возможности, но также следующие особенности материалов оболочек проводников:

  1. Коаксиальный провод. Верхняя оболочка снимается термическим путем, нижняя – стриппером. Другие способы могут повредить чувствительные к нагрузкам жилы.
  2. Кабель с фторопластовой изоляцией. Оболочка отличается высокой термостойкостью. Поэтому для зачистки лучше подходят механические способы – ножом или стриппером.
  3. Провод с эмалированной защитой. При малом сечении сердечника – не более 0,2 мм² – применяется термический способ.

Совет! При выборе инструмента по съему оболочки с проводника важно учесть диапазон рабочих диаметров и тип материала рукоятки. Если предвидятся работы с электропроводкой под напряжением, ручка обязательно должна быть выполнена из диэлектрика.

Меры безопасности

Перед использованием необходимо ознакомиться с руководством. Основные требования:

  • не проводить работы под напряжением;
  • до начала работ следует удостовериться, что линия обесточена и заземлена;
  • использовать стриппер следует в соответствии с назначением;
  • при выявлении некорректного функционирования прибора либо при установлении неисправностей, нужно прекратить его применение.

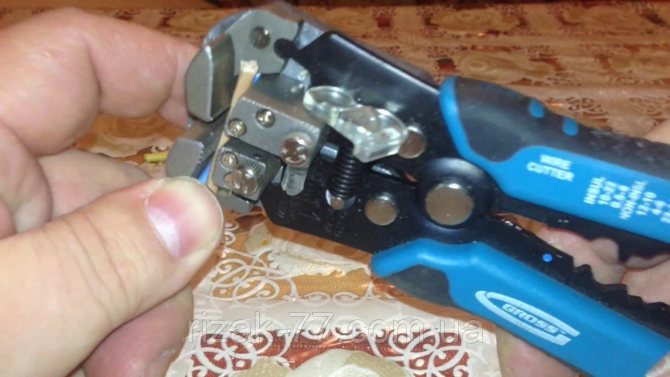

Правила безопасности при использовании стриппера
Работа электромонтера невозможна без спецприспособлений. Чтобы выполнить такую простую операцию, как разделка проводов, подсоединение выключателей и розеток, потребуется инструмент для зачистки. При значительном объеме работы используется стриппер. Перед использованием такого устройства необходимо ознакомиться с рекомендациями.

Коротко о главном

Применение специнструмента по очистке проводников от оболочки позволяет не только повысить скорость и качество работы, но также избежать ряда негативных последствий:

  • Повреждения сердечника.
  • Скрытых дефектов.
  • Снижение прочности проводки.
  • Обрыв отдельных жил.
  • Засорение проводника материалом изоляции.

Современные инструменты для снятия оболочки классифицируются по трем признакам – способу снятия, скорости и степени автоматизации. Элементарные способы в быту позволяют снимать изоляцию нагревом или с помощью ножа. Для большого объема работ применяются специальные приспособления – кусачки и клещи, электромонтажные ножи, стрипперы бокорезы и плоскогубцы. При выборе способа и инструмента помимо прочего ряда параметров необходимо учесть тип материала оболочки.

Оценок 0

Прочитать позже

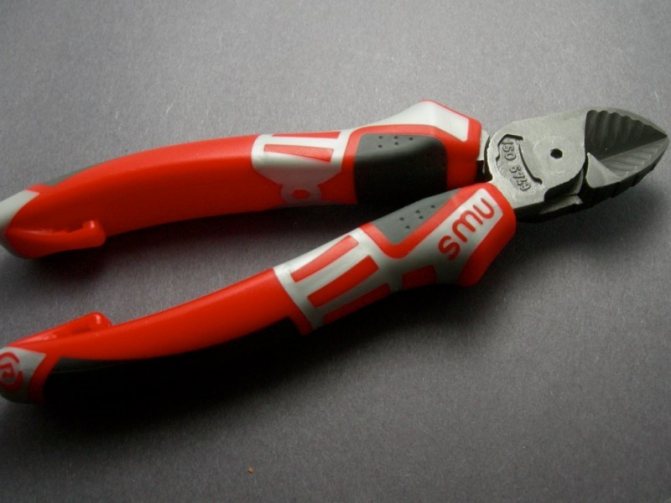

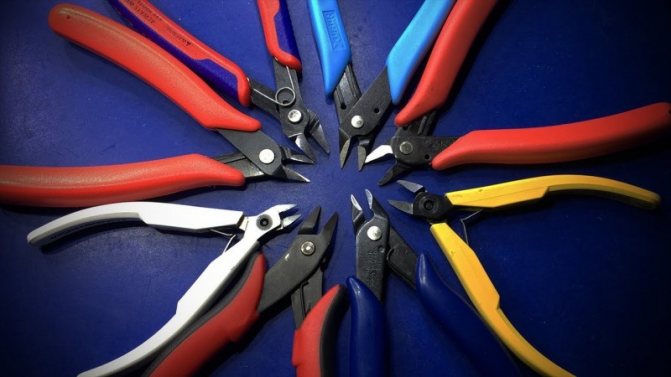

Как выбрать бокорезы
