Что делать если случайно просверлили провод в стене

Содержание

Сверление стен и потолков — обычное дело для электрика, монтажника, ремонтника. Да и у простого обывателя может изредка возникнуть потребность просверлить отверстие в стене или в потолке. И ежели дома есть дрель или перфоратор, то можно все сделать самому, лишь ответив себе на вопрос о том, как точно не попасть в скрытую проводку.

Если попасть сверлом или буром в проводку, то в самом оптимистичном случае вы нарушите кабель, и у вас перестанут работать розетки. При меньшей удаче — произойдет короткое замыкание через инструмент, сработает автоматический выключатель на вводе в квартиру, но проводку опять же придется чинить. В самом худшем случае человека ждет поражение током или даже пожар. Поэтому при сверлении в проводку лучше не попадать. О том как не попасть в проводку и пойдет речь в нашей статье.

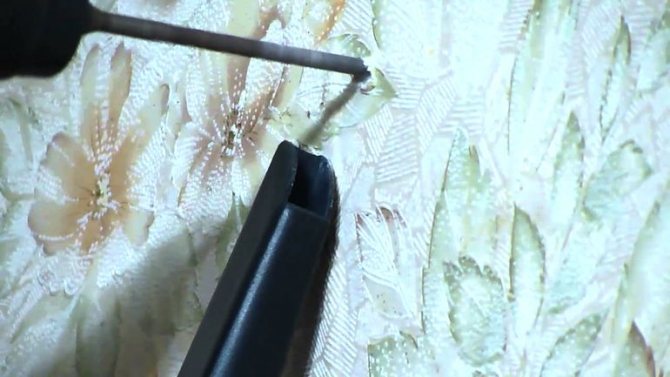

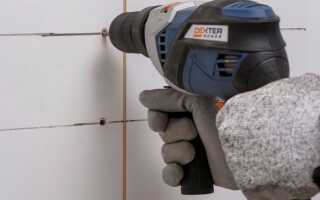

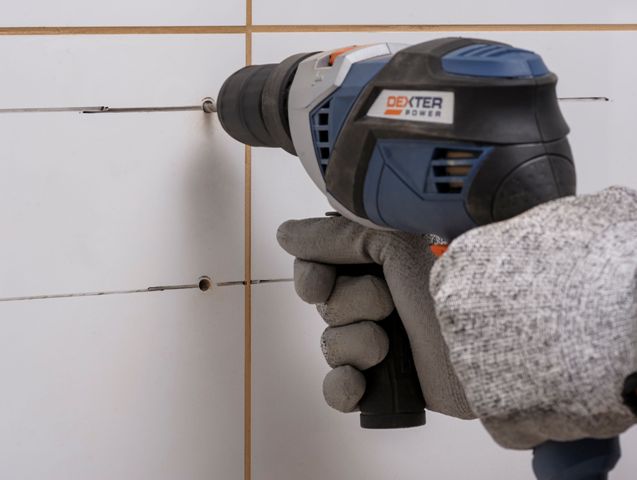

Сверление стены

Допустим, вы решили установить шведскую стенку для ребенка, причем крепление к стене необходимо выполнить анкерными болтами 10 на 100. Инструмент подготовили, дело за сверлением. Взгляните на стену под потолком. На расстоянии не менее 150 мм от потолка, внутри стены обычно проложен горизонтальный провод, ведущий в распределительную коробку, из которой как минимум один провод внутри стены идет к розетке.

Провод к розетке из распределительной коробки обычно идет вертикально вниз, то есть под прямым углом. Даже если распределительную коробку не видно, редко когда провод подводится к розетке не вертикально сверху. Поэтому первый вывод — прямо над розеткой не сверлить!

Второй вариант — розетка располагается на перегородке, которая не доходит до потолка. Здесь проводка скорее всего подведена к розетке вертикально снизу. Значит сверлить прямо под розеткой нельзя!

Различные варианты прокладки провоки в квартирах и домах рассмотрены здесь:

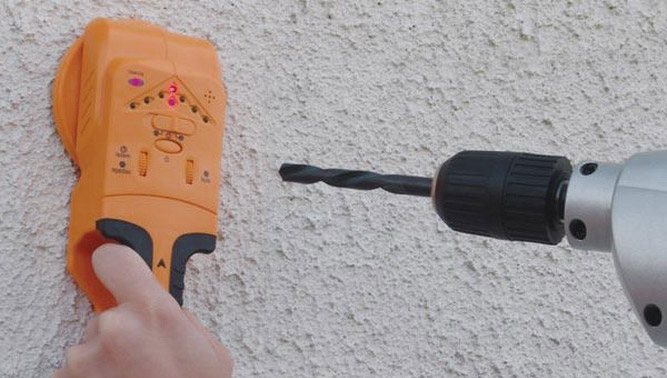

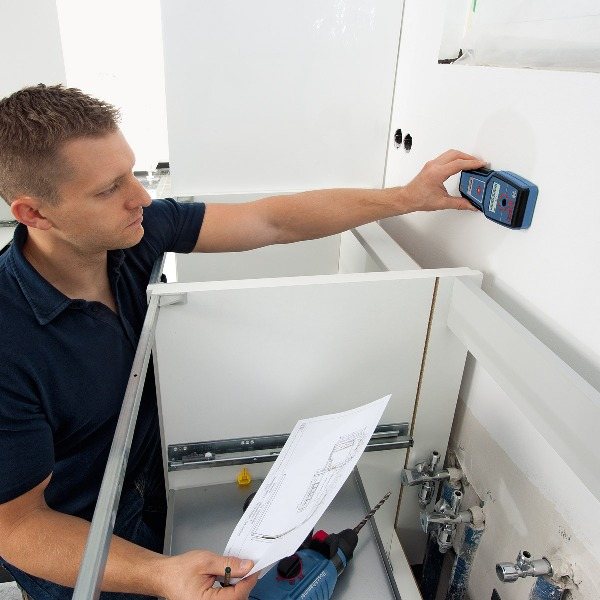

Детектор скрытой проводки

Если вы из тех людей, кто любит часто обновлять интерьер, например: весить картины, устанавливать подвесные гарнитуры, придумывать новые места для книжных полок, то вам необходимо либо иметь схему электропроводки своего жилища, в идеале — проект электропроводки, либо приобрести детектор скрытой проводки.

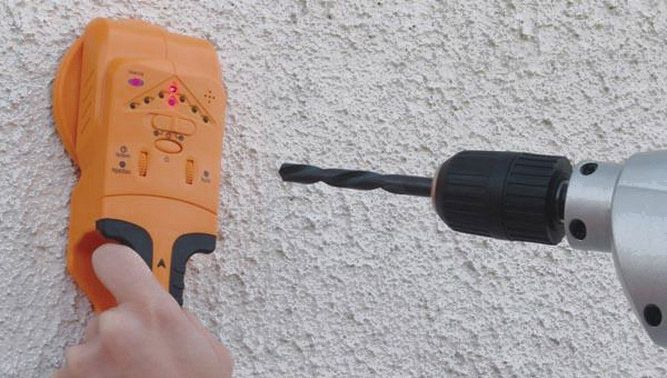

Детектор скрытой проводки — это портативный прибор на батарейках размером с карманный фонарик, который при необходимости достаточно будет включить и приложить к тому месту на стене, где вы задумали сверлить отверстие. Прибор тотчас издаст звук или просигнализирует световой индикацией в случае, если здесь проходит провод. Так вы будете точно знать, где сверлить нельзя.

Детектор скрытой проводки позволит достаточно точно, с погрешностью в несколько сантиметров, обнаружить проводку в стене или в потолке. Здесь вы найдете обзор современных детекторов скрытой проводки.

Сверление потолка

Что касается конкретно потолка, то изначально, еще на этапе строительства, внутри потолочной плиты провод подводится к будущей люстре. Провод идет перпендикулярно от стены — к месту, где будет висеть люстра, в панельных домах традиционно делается именно так.

Если вы точно не знаете, с какой стороны заходит провод (может быть сверху, если речь о монолите), то необходимо будет воспользоваться детектором скрытой проводки, либо частично вскрыть поверхность потолка вблизи вывода, и посмотреть, в какую сторону идет провод. После этого можете смело сверлить.

Меры безопасности

В любом случае, в целях безопасности, сверлите по возможности с отключенным в помещении напряжением. Для этого отключите тот автомат, который отвечает за подачу электричества к той ветви проводки, которая находится под угрозой быть поврежденной. Перфоратор или дрель подключите через удлинитель в другом помещении.

После сверления включите автомат, и если его тут же не выбьет, значит все в порядке, проводку вы не повредили. Будьте максимально осторожны при сверлении отверстий в условиях дефицита информации о нахождении скрытой проводки, ведь короткое замыкание способно не только повредить проводку, оно также несет угрозу вашему здоровью.

Источник

Что делать, если сверлом задел проводку?

Как я понимаю, задел проводку сверлом, иначе говоря проводка осталась в рабочем состоянии. В этом случае необходимо убедиться насколько серьезное повреждение на проводке. Для этого нужно добраться до проводки, чтоб визуально определить повреждение. Такие повреждения происходят на скрытой проводке, хотя такое может быть и при открытой проводке. Место где сверлили нужно вскрыть до проводки и осмотреть ее. Повреждения бывают такие: 1. повреждена только изоляция, токопроводящия жила цела. 2. повреждена изоляция и жила частично. 3. повреждение полное, проводка полностью оборвана сверлом. В первом случае надо замотать изолентой и достаточно. Во втором случае, нарушенная жила стала тоньше. В таком случае жилу нужно перекусить. Взять провод с такой же жилой какой стоит в проводке спаять, сварить или соединить оба конца гильзой с опрессовкой. Заизолировать места соединения и уложить на место.

Соединение перебитых алюминиевых проводов скрытой электропроводки

Надежно соединить перебитые алюминиевые провода методом пайки паяльником низкотемпературным припоем получить практически невозможно. Остается только механический способ.

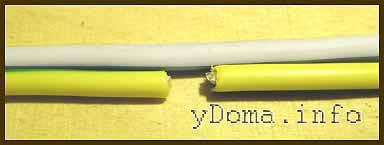

Перебит один из двух алюминиевых проводов

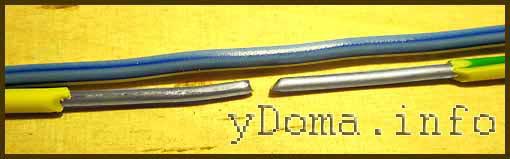

После вскрытия провода скрытой электропроводки обнаружен один перебитый алюминиевый провод.

Сначала нужно снять с концов проводов изоляцию, на длину около 15 мм. Такая длина оголенных концов провода нужна для того, чтобы свить колечки с внутренним диаметром 4 мм.

Подготавливается алюминиевая вставка из провода с сечением равным или большим, чем сечение электропроводки. Вставку можно выполнить и из медного провода, но тогда необходимо в обязательном порядке соблюдать правила соединения алюминиевых и медных проводников.

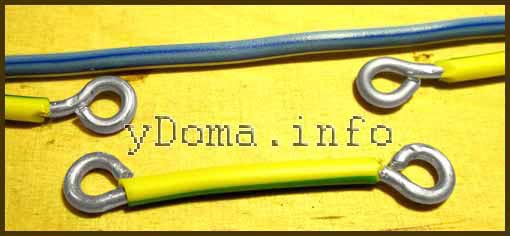

Далее концы проводов с помощью круглогубцев свиваются в колечки.

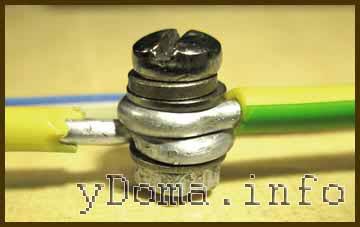

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Винт ввинчивается в гайку с максимально возможным усилием руки. Осталось покрыть соединение изолентой.

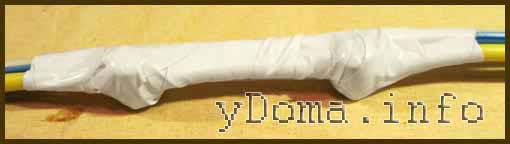

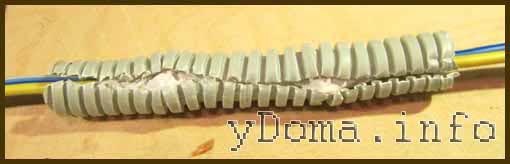

Для защиты от механических повреждений следует полученное соединение закрыть изолирующей трубкой. Сверху можно еще раз обвернуть одним слоем изоленты.

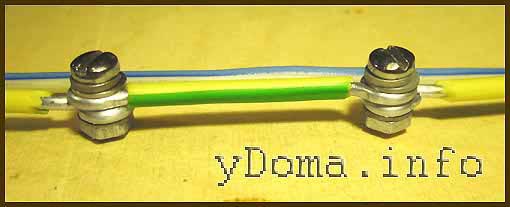

По выше описанной технологии соединяются и несколько перебитых алюминиевых проводов. Только понадобится больше винтов и перемычек.

На основании личного опыта осмелюсь утверждать, что соединение алюминиевых проводников скрытой электропроводки по выше описанной технологии, обеспечит безотказную ее работу до конца срока службы при условии, что ток нагрузки не будет превышать допустимый.

Что делать если случайно просверлили провод в стене

Просверлить провод в стене сложно. Обычно укладка производится очень тщательно. Неприятность происходит в 2 случаях из 100, человек срочно ищет выход, поскольку проблема достаточно серьезная.

Заменяя пострадавший провод, электрик должен полностью убрать пострадавший фрагмент. Процедура осуществляется посредством бурения стены, которую затем восстанавливают.

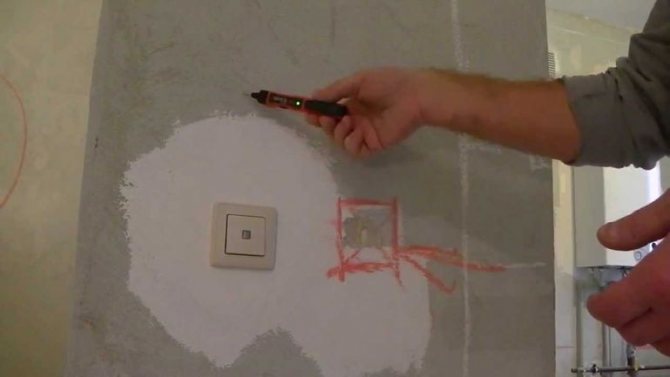

Что делать для поиска поврежденного провода

Найти пострадавший участок бывает сложно:

  • При сверлении отверстий под лампу риск минимален. Сложнее людям, решившим повесить на стенку ковер, и выяснившим наличие проблемы после того, как просверлены все дырочки.
  • При помощи специального индикатора находят проблему. Если провод фазный, проблему решают как можно скорее. Наибольший риск состоит в ударе током. Когда провод найден, срочно демонтируют все металлические детали, устраняют провоцирующий фактор.
  • Розетка, вышедшая из строя, проверяется индикатором. При наличии фазы повреждение касается проводника. Если ее нет – найдите место без бурения стены, с помощью специальных приборов. подбирайте те, которые реагируют на состояние электромагнитного поля. Существуют индикаторные отвертки с фазоискателем.

При проверке отключают групповые автоматические включатели. из-за них показания деформируются, поступают неточно.

Неработающий светильник проверяют отдельно. Повреждения обычно затрагивают вводной кабель коробки, или другой вид кабеля. Включая выключатель, проверяют целостность фазных жил проводки.

При повреждении нулевого провода поиск усложняется. Обе жилы являются фазными, при наличии напряжения никакие действия не производятся.

Напряжение подают на фазную жилу, когда отключен автоматический выключатель, с отсоединением нулевого провода.

Можно ли прокладывать кабель ВВГНГ без гофры

Многие люди, впервые столкнувшиеся с установкой или заменой проводки , задаются вопросом о том, нужно ли прокладывать электрические кабели, используя гофру

Важно, чтобы электропроводка прокладывалась профессиональным мастером. Многие недобросовестные рабочие могут пренебречь правилами, что может привести не только к отсутствию освещения, но и к пожару

Крепление проводов зависит от типа основания. Прокладывать провода можно по бетонному или деревянному основанию. Проводка также может быть установлена в штробе, которую закрывает толстый слой штукатурки, или на открытой поверхности. Если кабель имеет пожаробезопасную оболочку, то закрепить его можно и без применения гофры.

В каком случае гофра необходима:

  • Скрытая проводка со сгораемыми основаниями;
  • Если нужна несгораемая прокладка.

Гофра способна не поддерживать горение. Если речь идет о деревянном доме или каркасном строении, правила не разрешают прокладывать электрический кабель с использованием гофрированной трубы. Чтобы узнать более детальную информацию, можно изучить правила проектирования и монтажа электропроводок .

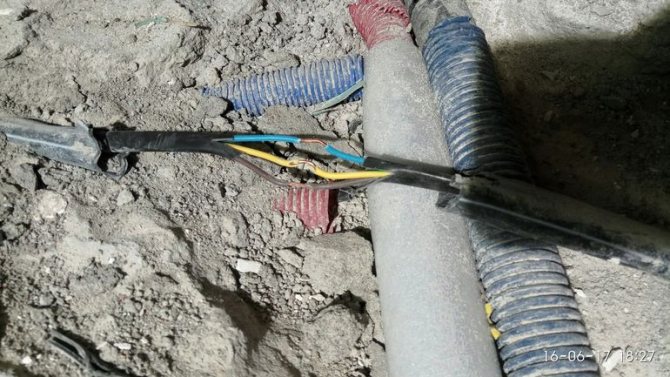

Как исправляют ситуацию

Каждый раз условия отличаются. Провод, идущий от ответвительной коробки, устраняют полностью.

По-другому восстанавливают кабель от квартирного щитка. Дополнительная ответвительная коробка устанавливается при демонтаже фрагмента провода, его концы освобождаются путем создания шторбы. При поврежденной проводке монтируют распаечную коробку.

Она устраивается на 15 см. в обе стороны от повреждения. Электроинструмент противопоказан. Кабель заводится в алебастр.

Если кабель заменять не потребовалось, провода соединяют по цвету. Соединениями выступают стандартные клеммники. Концы очень хорошо соединяются скруткой, подойдет изолента. Соединения наглухо не замазывают. Использование клемм намного упростит монтаж.

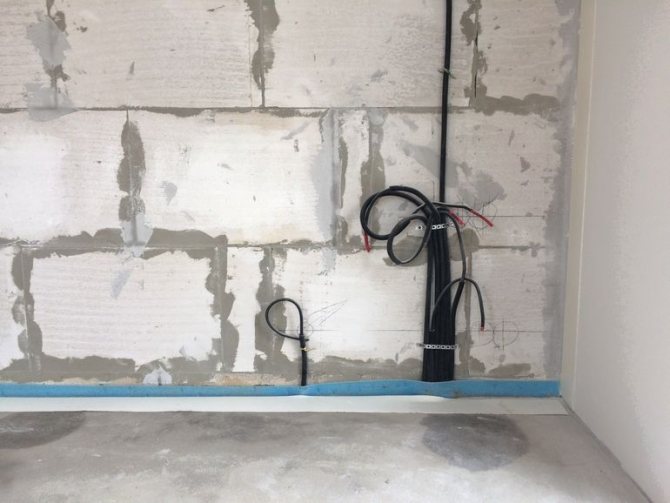

Установленный фрагмент кабельной проводки удачно монтируется в пластиковом коробе. соблюдайте осторожность, не нанесите вреда другим кабелям.

Обязательно отключаются и глушатся недействующие части проводки. Алюминий не первого десятилетия заменяют.

Новая коробка закрывается крышкой. Сверху накладывается штукатурка. обои подклеиваются. Далее подается напряжение, конструкция работает еще много лет.

Если вы сами опасаетесь заниматься такой работой, приглашайте специалиста. При монтаже любой проводки высоки требования относительно безопасности.

Обращение к профессионалам – лучший способ сохранить здоровье и собственность.

А вы знаете, что делать если случайно просверлили провод в стене? Поделитесь своим опытом в комментариях.

Источник

Нормативные документы по прокладке

Разводка электрических кабелей сквозь стены должна проводиться с соблюдением требований двух нормативных документов:

  1. Правила устройства электроустановок (ПУЭ) — один из основных сводов законов в электроэнергетике. Данная книга «священна» для электромонтеров. Она максимально подробно рассказывает, какое оборудование, где и как правильно устанавливается.
  2. СНиП 3.05.06-85 (в п. 3.18) (строительные нормы и правила) — рассматривает принципы, которые следует учитывать при возведении построек и прокладки в них электрических коммуникаций и кабелей.


Правила устройства электроустановок Дополнительно с правилами монтажа можно ознакомиться в Федеральном законе от 22.06.2008 г. — «Технический регламент о требованиях пожарной безопасности». Статья 82 данного документа описывает нормативы.

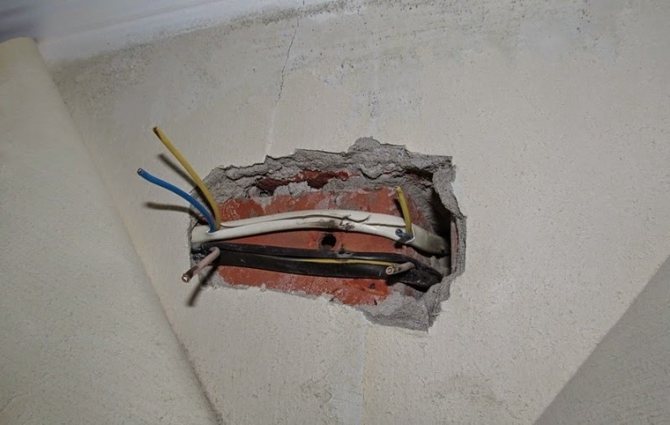

Как восстановить перебитый провод в стене

Для начала придётся немного раздолбить стену вокруг места разрыва, чтобы получить доступ к проводу и зачистить его концы для дальнейшего соединения. Как будем сращивать? Понятно, что классическое «соплекрутство», столь любимое электриками в нашей стране, тут не прокатывает — банально нечего скручивать, остаётся несколько вариантов: зажать в клеммы для установки светильников, попробовать спаять (если у вас медь) или обжать специальными соединительными гильзами.

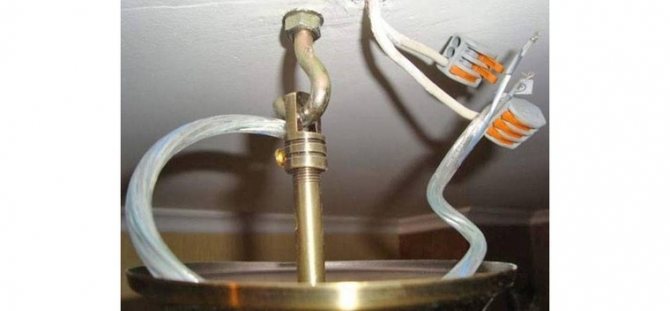

Клеммы для установки светильников мне не внушают доверия, как-то слишком хлипко и винтовые соединения со временем ослабевают.

Пайка вроде и не плохой вариант, но не очень удобно это делать в стене и уж точно не быстро, плюс надо нормально заизолировать само место пайки. Для обжима соединительными гильзами требуется специальный инструмент (пассатижи не предлагать), а он весьма не дешёвый и покупать его, ради того, чтобы срастить один провод, нецелесообразно.

Источник

Порядок действий при поиске

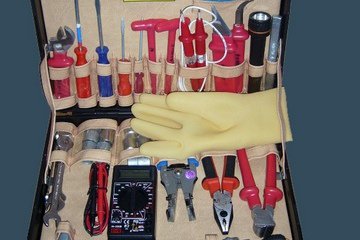

Для поиска обрыва понадобятся:

  • Индикаторная отвертка;
  • Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;
  • Отвертка;
  • Мультиметр;
  • Пассатижи;
  • Нож с изолированной рукоятью;
  • Изолента.

В первую очередь нужно определить аварийную группу подключения. Если у вас есть план проводки, ничего сложного в этом нет. Если на поврежденной розетке есть фаза, то включая-выключая автоматы, можно найти искомый провод. Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.

После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.

Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены.

Содержание

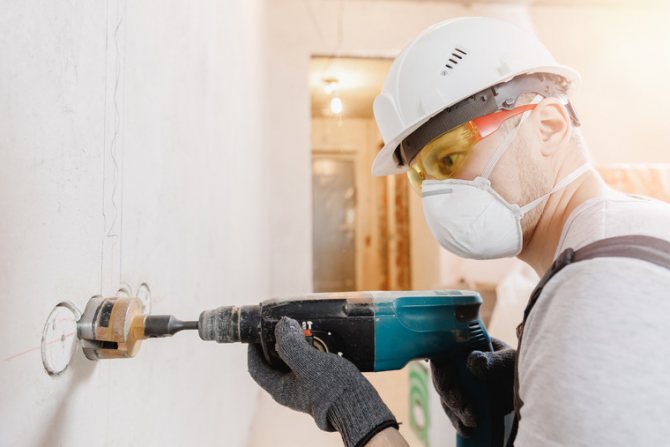

Перед сверлением стен необходимо убедиться, что при выполнении работ не пострадает проводка. Это можно сделать несколькими способами — при помощи схем коммуникаций или специального оборудования (детекторов). Предварительный поиск проводки не отнимет много времени и застрахует от серьезных проблем.

Проход кабеля через стену: этапы работ по сверлению

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

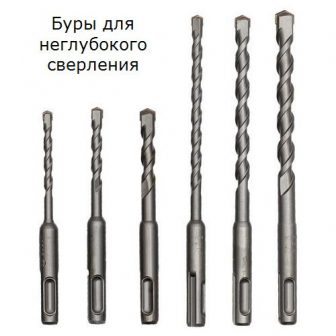

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

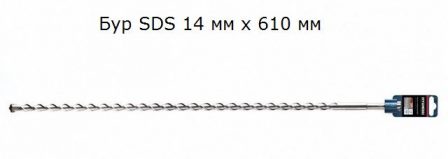

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили заранее соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

Проход кабеля через стену из дерева

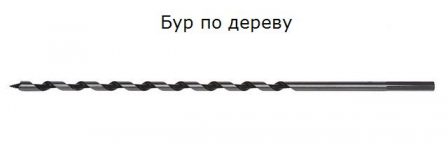

Нужен бур по дереву, простая дрель и аккуратность.

Проход кабеля через стену из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

  • Найдите место, где нет профилей конструкции;
  • Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
  • Посмотрите есть в перегородке утеплитель;
  • Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем, типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
  • Расширьте отверстие сверлом до нужного размера;
  • В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
  • Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

Чем чревато нарушение проводки во время сверления

Многие домашние мастера зря не относят сверление стен к потенциально опасным работам. Беспечность может обернуться целым набором неприятностей:

  • испорченный инструмент;
  • необходимость заново прокладывать кабель;
  • постоянное срабатывание автомата в случае частичного повреждения кабеля или его оболочки;
  • поражение электрическим током;
  • пожар.

Возможны серьезные травмы при падении (вывихи, переломы) и даже летальный исход. Все это нужно учитывать перед тем, как приступить к сверлению стен наудачу.

Признаки обрыва кабеля

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля. Причиной искрения может быть не только обрыв, но и оплавление изоляции в результате неграмотного подбора проводов и кабеля.

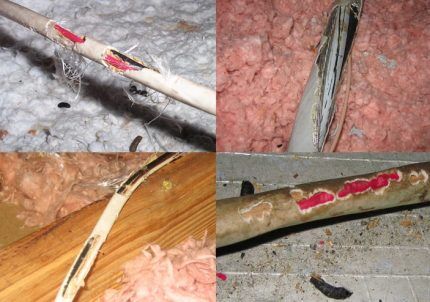

Обрыв проводки
К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля

Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

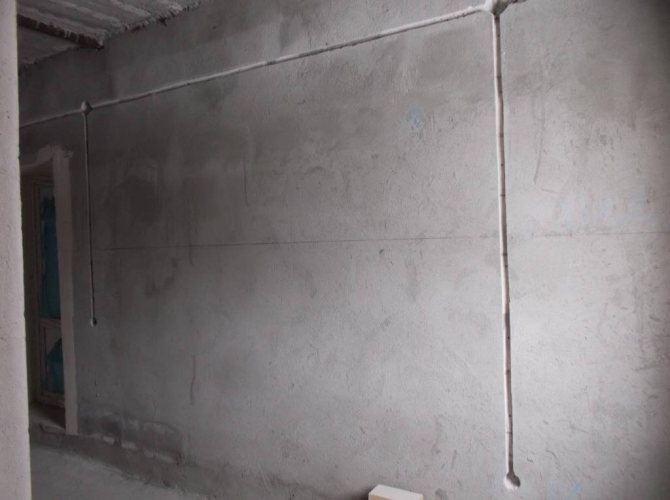

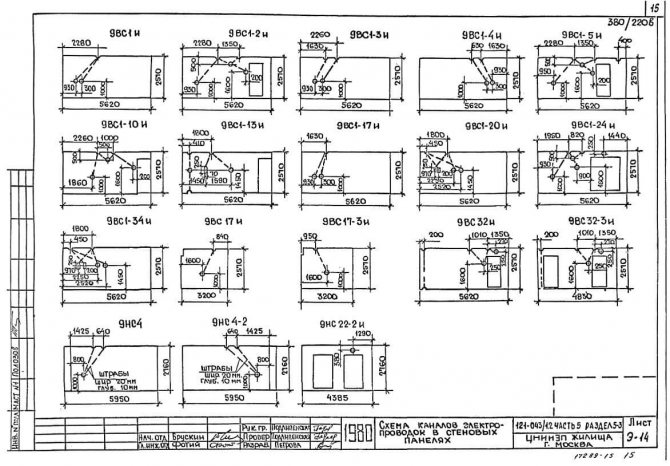

Как расположена проводка в стенах квартиры

Если во время возведения здания строители придерживались нормативов, проводка в стенах должна располагаться строго вертикально или горизонтально. Процедуру проведения в стенах электрических коммуникаций регламентируют правила из ПУЭ-7 п.7.1.32-58. Они запрещают прокладку провода:

  • по диагонали, по радиусной или ломаной траектории;
  • на расстоянии меньшем 100–150 мм от потолка, пола, углов и дверных или оконных проемов;
  • ближе, чем на 500 мм к радиаторам отопления и газопроводам.

Уважающие себя профессионалы соблюдают при прокладке эти правила, поэтому зоны прохождения коммуникаций определить не так уж сложно. В качестве дополнительных ориентиров можно обратить внимание на распределительные коробки, расположенные под потолком. Именно от них разводят в стороны провода.

Убедитесь, что этот кейс для вас

Перед тем как приступить к бурению стены, удостоверьтесь, что именно этот вариант выполнения задачи наиболее приемлемый. Так, например, если вы хотите просверлить дырку, чтобы повесить картину, то есть масса других крепежей, не предусматривающих использование перфоратора. Также необходимо оценить свои знания и силы. Сможете ли вы разобраться в электрокоммуникациях, умеете ли вы в принципе пользоваться перфоратором, не боитесь ли высоты (при работе со стремянки) и так далее. Риск попадания в кабель остается даже при соблюдении мер предосторожности, поэтому важно быть готовым устранить последствия. Если вас это не пугает, то переходите к следующим шагам.

Ознакомьтесь с планом размещения электропроводки

Если вам достался объект с подробным планом или схемой электропроводки, то считайте себя счастливчиком. Опытные строители и ремонтники не только составляют схемы, но иногда и фотографируют проводку в момент ее закладки, чтобы в будущем избежать сложностей. Найдите на плане ваше помещение, сориентируйтесь, где какая стена. Найдите размеры и расстояния от кабеля до угла, потолка, пола (любого ориентира к которому можно привязаться).

Если потолок подвесной (гипсокартон, натяжной), то необходимо учесть, насколько он «съел» пространство, так как проводку делали раньше и ориентировались на неотделанный потолок. Также дело обстоит и с полом. В процессе ремонта для выравнивания полов и подключения отопительных элементов (теплый пол, закладка труб) уровень поверхности мог существенно подняться. С учетом этих условий отмерьте от ориентира расстояние до проводки. Отметьте и проверьте, не совпадает ли запланированная точка бурения с местом прокладки кабеля.

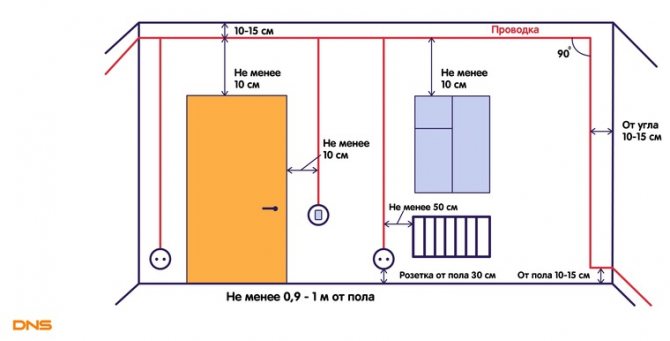

Ознакомьтесь с общепринятыми нормами размещения электропроводки

Зачастую план электропроводки отсутствует. В такой ситуации придется руководствоваться везением и основными принципами прокладки проводов. Электрики — люди ответственные и стараются без нужды не пренебрегать устоявшимися правилами:

1. Все должно быть параллельно или перпендикулярно

. Никаких проводов, брошенных наискось по диагонали!

2. Проводка прокладывается на расстоянии 15-20 см от пола или потолка.

3. Вертикальная проводка прокладывается на расстоянии 10 см от углов и проемов.

Измерьте расстояние от пола, потолка, углов и проемов до места предполагаемого бурения. Если оно приходится на кабель, то откажитесь от бурения. Если же нет, то выполните следующий шаг.

Оцените логически вероятность прохождения кабеля в месте работ

Можно и логически догадаться, где есть кабель, а где находится безопасная для бурения область. Но для этого потребуются некоторые знания в электрике. Под потолком располагаются распаячные коробки

. Они прикрыты крышками, которые, как правило, не прячут. От распаячной коробки перпендикулярно вниз идет кабель к выключателю. По горизонтали также идет кабель параллельно потолку.

Кроме того, бывают распаячные коробки для розеток. Они расположены внизу на уровне 30 см от пола. По этой же линии проходит кабель. Иногда проводку видно. Если строителям было лень штробить, то канал в стене получается неглубокий и при заделке он выступает бугорком над общей плоскостью стены. Сопоставив знания из шага №3 и ваши логические выводы, можно приступать к бурению.

При необходимости приобретите детектор скрытой проводки

Если вы часто занимаетесь ремонтами или декорированием стен, то наличие детектора скрытой проводки существенно облегчит вам жизнь. Детекторы различаются по типам:

1. Металлодетектор

. Принцип его действия основан на поиске металла в стене. Реагирует на все железки, в том числе и на арматуру. Зато может обнаружить слаботочную проводку или вовсе обесточенную. Стоимость начинается от 400 рублей.

2. Электромагнитный детектор

может определить лишь рабочую проводку с напряжением от 1 Квт. Стоимость от 2 700 рублей. О наличии проводки прибор сообщает звуковым сигналом и выводит на дисплей глубину ее залегания.

Купить устройство вы можете в магазинах электроники и строительной техники или заказать через интернет.

Как определить места прокладки проводов

Существует простой и эффективный способ найти провода в стенах — ориентироваться на выключатели и розетки. Провода к этим точкам обычно ведут сверху, поэтому достаточно провести через отмеченные места вертикальные линии. Это и будет наиболее вероятный канал прохождения кабеля в стене. Для страховки можно провести еще и горизонтальные линии через центры коробок для выключателей и розеток. Такой шаг рекомендован в тех случаях, когда на одной стене рядом находятся две розетки.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

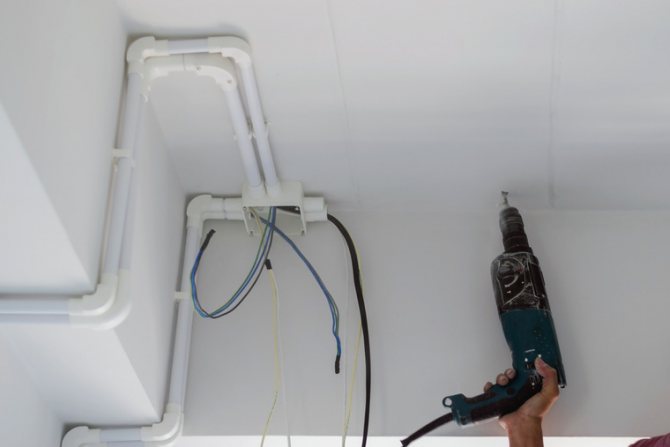

Как не попасть в кабель при сверлении потолка

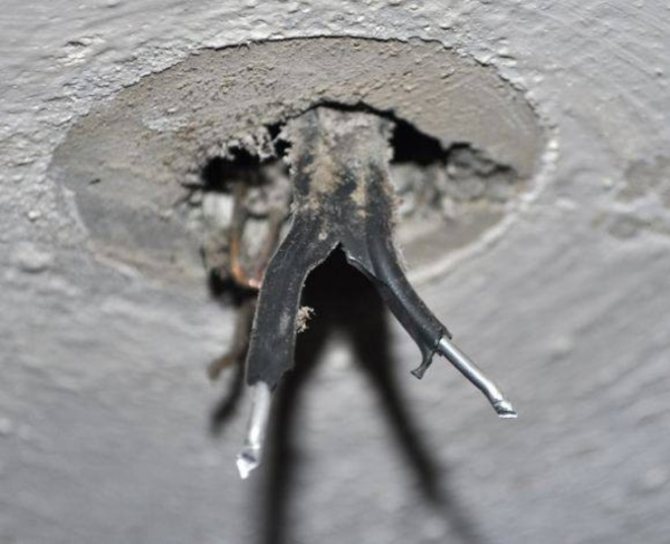

При монтаже люстры или потолочного светильника сложно попасть в провод, но иногда это случается. К тому же потолки сверлят не только ради монтажа осветительных приборов. К ним сегодня крепят фланцы барных стоек, крючки для детских спортивных канатов, качелей, крепежи шведских стенок и многое другое. Поэтому поиск проложенного в потолке кабеля — актуальная задача для домашнего мастера.

В большинстве многоквартирных панельных домов потолочные перекрытия возведены с применением бетонных плит с внутренними полостями. Именно через них протягивают кабель. Полости расположены параллельно длинной стороне плиты, поэтому траекторию прокладки кабеля определить легко. К тому же он сам выходит из плиты наружу и служит отличным ориентиром.

Можно отковырять в месте его выхода кусочек шпатлевки или штукатурки, чтобы на 100% исключить возможность контакта кабеля со сверлом. Отверстие в потолке легко потом заделать, но можно и этого не делать — место все равно будет закрыто светильником либо люстрой.

В помещениях с монолитными потолками провод традиционно заводят вертикально сверху, поскольку штробление несущих перекрытий запрещено. Это значит, что достаточно немного отступить от места его выхода. Также не стоит слишком глубоко сверлить потолок, ведь в домах с монолитными потолками провода для светильников проводят по полу вышестоящего этажа.

В частных домах кабель легко обнаружить благодаря следу от штукатурки. Достаточно посветить в разные стороны фонариком и найти при помощи луча света место нахождения канала. Если этот способ не дал результата лучше воспользоваться детектором. Ведь при строительстве частных домов гораздо чаще нарушают нормативы.

Потолок

Желание не задеть проводку при сверлении потолка возникает чаще всего во время установки люстры. Если крюк для подвешивания светильника не предусмотрен, но провода выведены для подключения, тут в первую очередь важно знать следующее:

  1. В панельных домах чаще всего кабели по потолку проводят в пустотах, поэтому чтобы не попасть в проводку при сверлении плиты, рекомендуем изначально немного расковырять место вывода проводов. Так вы увидите, куда они идут, и сможете отступить на безопасное расстояние. Дырку в последующем можно заштукатурить, к тому же, тарелка от люстры скроет все дефекты.
  2. Если перекрытие из монолита, то, как правило, электропроводка к люстре заводится вертикально от расположенного выше этажа, поэтому нужно отступить немного от выведенных проводов и просверлить отверстие.
  3. В частном доме электрику проводят под штукатуркой, поэтому, как и в первом случае, рекомендуется немного расковырять перекрытие и определить направление, по которому проходит электропроводка.

Чтобы не попасть в проводку при сверлении потолка можно также использовать специальный детектор, поэтому если вы сомневаетесь в своих силах или по каким-либо причинам не смогли найти провод в стене по нашим советам, лучше вызовите профессионального электрика. Мастер за небольшую оплату по своему опыту и с помощью детектора сделает все безопасно, а это главное.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается работа детектором скрытой проводки:

Надеемся, что теперь вы знаете, как не попасть в проводку при сверлении стен и потолка перфоратором. Не забывайте, что сверлить нужно только при отключенном напряжении, а уже после создания отверстия можно включить автомат и проверить, не срабатывает ли он.

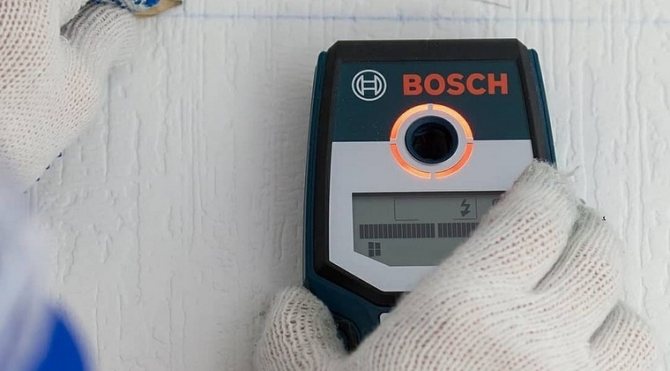

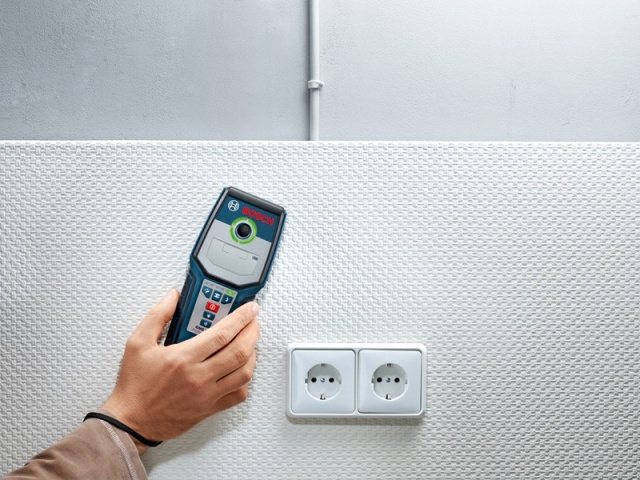

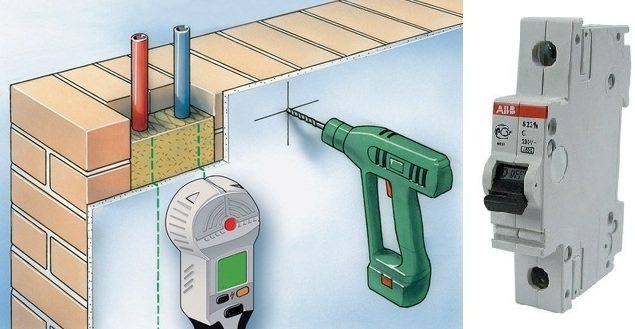

Обнаружение кабеля при помощи детектора проводки

После покупки жилья на вторичном рынке можно столкнуться с ситуацией, когда ее бывшие владельцы делали капитальный ремонт и проводили кабели без соблюдения норм из ПУЭ-7 п.7.1.32-58. Да и сами строители не всегда придерживаются этих правил. Поэтому целесообразно подстраховаться и воспользоваться оборудованием, которое позволит быстро и точно найти скрытую проводку.

Речь о детекторах скрытой проводки, которые реагируют на электромагнитное поле. Эти приборы имеют еще названия — бесконтактные индикаторы или тестеры. Они позволяют с точностью до 20 мм определить места прохождения кабелей. Разные приборы отличаются чувствительностью и способны искать провода на глубине от 10 до 100 мм. Этот параметр зависит от модификации детектора. Чем дороже прибор, тем не на большей глубине он способен находить провода.

Для выполнения работ в квартире или частном доме подойдут детекторы с ламповыми индикаторами или ж/к дисплеем. Пользоваться такими тестерами очень просто:

  1. Убедитесь, что исследуемые стены сухие — влажная среда может спровоцировать сбои в работе детектора (некоторые приборы способны работать в условиях повышенной влажности, но об этом должно быть написано в инструкции).
  2. Проверьте работу тестера на проводе под напряжением. Проще всего это сделать при помощи включенного в розетку удлинителя.
  3. Откалибруйте детектор, если у прибора есть такая опция. Это нужно делать на расстоянии около 1 метра от стен.
  4. Отключите работающие в доме или квартире электроприборы: холодильник, кондиционер, компьютер, микроволновую печь и даже телефоны.
  5. Исследуйте детектором участок, на котором планируется сверлить отверстия.

Перед поиском скрытой проводки нельзя отключать электричество на щитке, так как без напряжения в сети невозможно найти кабель.

При обнаружении провода детектор отреагирует предусмотренным производителем образом — подаст звуковой, световой либо другой визуальный сигнал.

Стены

Со стенами дела обстоят намного легче, т.к. можно опираясь на логику и общепринятые стандарты определить, где проходит проводка, благодаря чему можно избежать попадания в нее перфоратором. Итак, как правило, кабельная линия проходит параллельно под потолком на расстоянии 15 см от него и спускается вниз к электрическим точкам под прямым углом, как показано на фото ниже:

Чтобы не попасть в электропроводку при сверлении достаточно обнаружить распределительные коробки в стенах (это можно сделать невооруженным глазом), что покажет точную высоту прохождения проводов. После этого вам нужно просмотреть, где находятся розетки, выключатели, электрощиток. От всех этих точек кабель поднимается вверх, поэтому над ними лучше не сверлить стену, иначе шанс попасть в проводку будет практически 100%.

Однако такой способ прокладки кабелей встречается не всегда. В панельных домах проводка проложена в каналах (полостях) в плитах. Они, из-за конструктивных особенностей плиты и требований к её жесткости, проходят по диагонали. Пример их расположения вы видите на рисунке ниже.

Если же вам не удается описанными способами определить местонахождение электрической линии в квартире либо доме, лучше использовать специальный детектор. Существуют недорогие приборы для поиска скрытой проводки. Точность у них, конечно же, не на высшем уровне, однако с погрешностью 10-15 см можно отыскать провода в стене, что позволит избежать попадания в них сверлом.

Если же вам нужно просто повесить телевизор на стену или осуществить монтаж кухни (имеется в виду подвесных шкафчиков), покупать детектор не целесообразно. В этом случае рекомендуем сделать металлоискатель своими руками. Простой самодельный прибор также покажет примерное местонахождение проводки.

Также можете попробовать для обнаружения скрытой проводки использовать индикаторную отвертку, но не ту что с неоновой лампой, а ту в которой батарейки и светодиод. Если взять её за жало и водить тыльной стороной вдоль стены – она светится около линии, хотя этот метод и не слишком точен. Также советуем простукивать стену вокруг предполагаемого места сверления – так есть вероятность «выстучать» полости и кабельные линии.

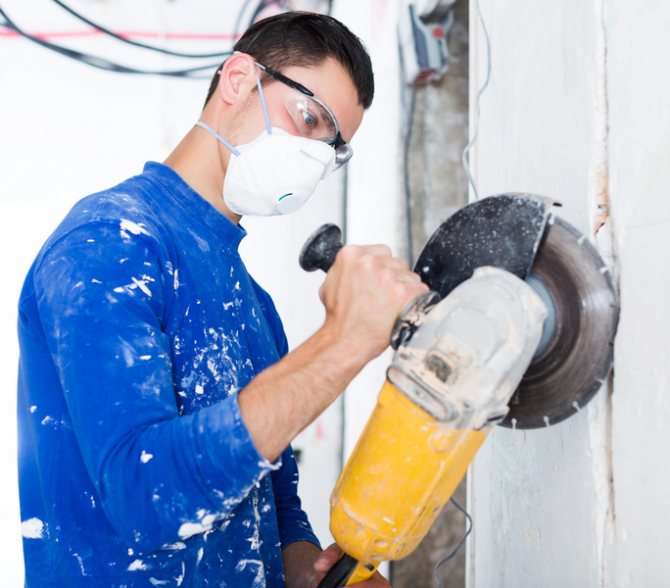

Дополнительные меры предосторожности при сверлении стен

Поврежденный кабель можно заменить. Хотя эта процедура достаточно трудоемкая и неприятная, ее нельзя сравнить с последствиями от поражения электрическим током. Поэтому перед началом работ нужно подстраховать себя. Для этого достаточно:

  • надеть очки для защиты глаз;
  • не касаться заземленных предметов: водопроводных и отопительных труб;
  • не работать во влажной среде.

Оптимально, если в доме или квартире несколько раздельных линий, индивидуально подключенных к нескольким автоматам. Тогда линию, возле которой планируется выполнять работы, целесообразно на время отключить. Дрель или перфоратор через удлинитель можно подключить к любой другой линии.

Если даже во время работ будет нарушена проводка в стене или потолке, это не приведет к порче инструмента или поражению электрическим током. Свою «везучесть» лучше проверить после сверления. Если после включения автомата, его не выбьет — все в порядке.

Варианты решения проблемы

Когда обрыв обнаружен, то есть несколько вариантов решения проблемы:

  • Делать штробирование стены;
  • Использовать декоративные плинтуса для наружной проводки;
  • Заменить поврежденный кабель протягиванием.

Наиболее эффективным методом исправления обрыва – это сделать канавку на уровне обрыва и установить дополнительное соединение. Для такой работы понадобится зубило и молоток. С каждой стороны от обрыва нужно пробить штробу шириной 15 мм. Выполнять такую работу необходимо аккуратно, чтобы не повредить кабель в другом месте. Когда провода освобождены поврежденный участок соединяется специальными клеймами и можно все монтировать обратно. В основном владельцы отказываются от такого способа, так как остается много мусора и придется по новой делать отделку стены.

Менее кардинальный метод исправления – это использовать наружную укладку кабеля. Если на линии имеется обрыв, и нет желания разрушать поверхность стены можно использовать декоративные короба для комуфлирования проводов. На сегодняшний день в строительных магазинах представлен широкий выбор, поэтому не составит труда подобрать по стилю и размерам. Укладка провода осуществляется поверх стены, при этом внутренняя проводка должна быть отключена, чтобы минимизировать вероятность замыкания.

Третий способ подходит для тех, кто совсем недавно делал замену электрической проводки, и все работы были выполнены с учетом и правилами монтажа. Сегодня для скрытого монтажа проводов используют специальные гофрированные рукава, в которых провода проходят достаточно свободно. Определившись и местом обрыва, через розетку или выключатель можно протянуть новый провод, который заменит поврежденный. Такой способ, пожалуй, самый простой и не требует внушительных трудовых процессов.

При обрыве провода внутри стены есть несколько вариантов решения проблемы, но при этом каждый сам подбирает, что для него лучше.

Ссылка на основную публикацию
