Для каждого вида ловли нужна своя леска или шнур. В особенности важен выбор его размера, а если быть точнее, то толщины. Казалось бы, что в этом сложного? Но вот большинство шнуров главным параметром имеют не миллиметры, а #PE. Что же такое диаметр PE? В этой статье я расскажу все о японской нумерации лесок и плетеных шнуров, а также в таблице покажу перевод диаметра PE в мм.

Что такое PEN проводник

Если от столба в дом идут 2 провода, то один из них L – фаза, а второй это PEN проводник.

PEN – совмещенный нулевой рабочий с нулевым защитным проводники.

N – нулевой рабочий проводник (нейтральный).

PE – нулевой защитный проводник (заземляющий, уравнивающий потенциалы) — появляется в цепи после разделения провода PEN, или берется непосредственно из контура заземления.

PE + N = PEN

Соединяются на трансформаторной подстанции, используется в системах заземления TN-C.

Согласно ПУЭ — правилам устройства электроустановок, TN-C означает заземленную на нейтраль систему с объединенными защитным и рабочим проводниками.

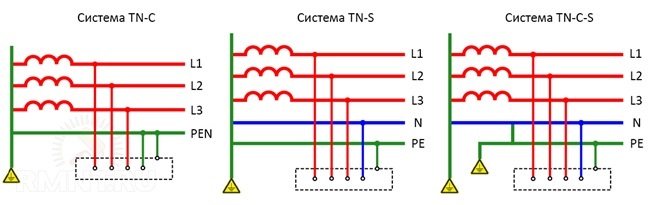

системы заземления электроустановок

Несмотря повсеместное использование в многоквартирных домах, система TN-C является устаревшей и ее постепенно заменяют на более совершенные системы TN-S или TN-C-S.

Обозначение L и N в электрике

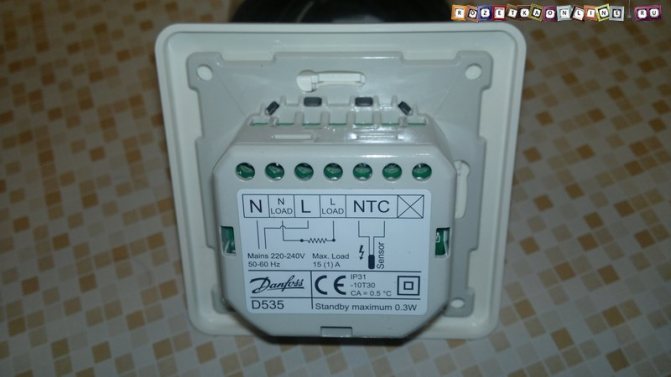

Обозначение в электрике L и N

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

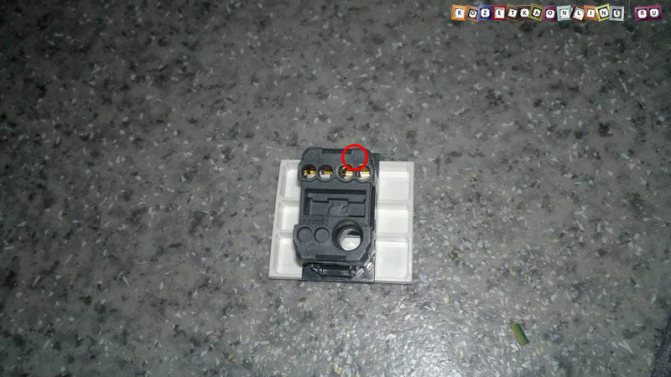

Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово NULL (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

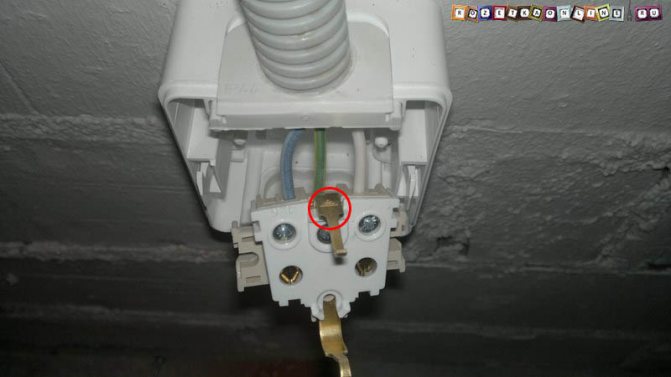

Обозначение заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Разделение PEN проводника

Зачем разделять PEN проводник? Согласно ПУЭ-7

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления ТN-S или ТN-С-S.

Мы уже знаем, что во многих домах электропроводка выполнена по устаревшим нормам с системой заземления TN-C и чтобы осуществить перевод сети на ТN-S или ТN-С-S необходимо выполнить разделение PEN на нулевой рабочий и нулевой защитный проводники.

Правила разделения PEN проводника

1. Разделение PEN проводника осуществляется в вводном распределительном устройстве.

Расщепление PEN провода в этажном щите является грубым нарушением существующего проекта электроснабжения дома. Нельзя вмешиваться в существующую схему!

2. С места разделения PEN на N и РЕ проводники – запрещено их дальнейшее соединение.

3. После разделения шины считаются разными и маркируются соответствующим образом:

  • N — синим цветом.
  • PE — желто-зеленым.

4. Между шинами PE и N должна быть перемычка сечением не меньше чем сами шины.

Важно! Заземление всегда ставится первым и уже от него идет перемычка к рабочему нулю.

5. Шина проводника PE должна быть заземлена и контактировать с корпусом трансформатора.

6. Шина N устанавливается на изоляторах – не должна контактировать с корпусом.

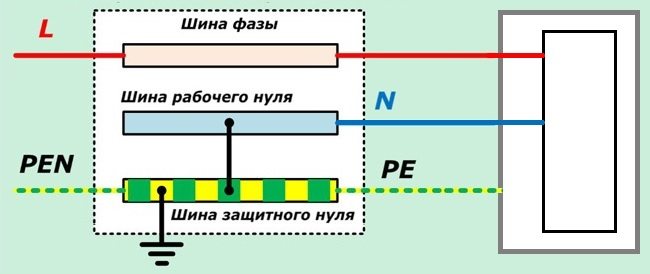

разделение pen проводника

Зачем нужна перемычка между PE и N шинами?

Перемычка необходима, чтобы сработал вводный защитный автомат. При отсутствии перемычки и попадании фазы на корпус оборудования ток уйдет в землю, а не к трансформатору.

Если взять среднее значение сопротивления заземляющей цепочки в 20 Ом – тока утечки будет недостаточно для отключения автоматического выключателя. Цепь будет продолжать функционировать пока не перегорит поврежденный участок или не произойдет полноценное короткое замыкание. Ситуация может привести к удару током, порче оборудования и пожару.

В таком случае поможет УЗО – устройство защитного отключения, но полагаться только на него не стоит, потребуется двухфакторная защита – без нее подключение не примет энергонадзор. УЗО рекомендуется устанавливать в любом случае.

Силовые разъемы ABB 2P+3P+E+N

Вилка для поверхностного монтажа ABB CEW

серии 416-463 контакты 3P+N+E, 380-415В (50-60Гц).

Степень защиты IP44

16-32А 16-32А 63А 63А
Сила тока 16A 32А
Число контактов 2 (3P+E) 3 (3P+E), 5 (3P+N+E) 3 (2P+E), 4 (3P+E) 5 (3P+N+E)
размеры B 66 79 79 85 85
C 75 91 91 111 111
C1 54 67 67 72 72
Dmax 18/M20 18/M20 18/M20 22/М25 22/М25
E1 72 78 81 94 94
F 5,50 5,50 5,50 5,50 5,50
H 110 124 125 153 154
Розетка для поверхностного монтажа ABB CEW

серии 416-463 контакты 3P+N+E, 380-415В (50-60Гц).

Степень защиты IP44

16-32А 16-32А 63А 63А
Сила тока. 16A 32А 63А
Число контактов 3 (2P+E) 4 (3P+E), 5 (3P+N+E) 2 (3P+E), 3 (3P+E), 5 (3P+N+E) 5 (3P+N+E) 2 (3P+E), 3 (3P+E), 5 (3P+N+E)
размеры A 91 100 104 118 116 136
B 117 132 134 163 163 254
C 75 91 91 111 111 170
C1 54 67 67 72 72 95
D 18/М20 18/М20 18/М20 22/М25 22/М25 М32
E 66 79 79 85 85 107
F 5,50 5,50 5,50 5,50 5,50 5,20

Если Вас заинтересовала наша продукция – звоните: (499) 290-30-16 (мнгк),, 740-42-64, 973-65-17 или отправьте заявку по электронной почте

Обеспечим выгодные цены на Силовые разъемы ABB 2P+3P+E+N

Пишите [email protected]

Наименование Краткие характеристики Производитель Единица Цена с НДС
Вилка кабельная 16А 2P+E IP44 2CMA193501R1000 вилка 16А ABB 2CMA193501R1000 ABB Штука 222,00
Вилка кабельная 16А 3P+E IP44 2CMA193506R1000 вилка 16А ABB 2CMA193506R1000 ABB Штука 228,67
Вилка кабельная 16А 3P+N+E IP44 2CMA193511R1000 вилка 16А ABB 2CMA193511R1000 ABB Штука 225,33
Вилка кабельная 16А 2P+E IP67 2CMA166460R1000 вилка 16А ABB 2CMA166460R1000 ABB Штука 494,40
Вилка кабельная 16А 3P+N+E IP67 2CMA166494R1000 вилка 16А ABB 2CMA166494R1000 ABB Штука 694,66
Вилка кабельная 32А 3P+N+E IP67 2CMA166524R1000 вилка 32А ABB 2CMA166524R1000 ABB Штука 1 038,19
Вилка кабельная 32A 2P+E IP44 2CMA193513R1000 вилка 32A ABB 2CMA193513R1000 ABB Штука 310,46
Вилка кабельная 32А 3P+N+E IP44 2CMA193519R1000 вилка 32А ABB 2CMA193519R1000 ABB Штука 347,18
Вилка кабельная 63А 3P+E IP44 2CMA166752R1000 вилка 63А ABB 2CMA166752R1000 ABB Штука 1 932,23
Вилка кабельная 63А 3P+N+E IP44 2CMA166764R1000 вилка 63А ABB 2CMA166764R1000 ABB Штука 1 570,64
Вилка кабельная 63А 3P+N+E IP67 2CMA166798R1000 вилка 63А ABB 2CMA166798R1000 ABB Штука 1 999,60
Вилка кабельная 125А 3P+N+E IP67 2CMA166828R1000 вилка 125А ABB 2CMA166828R1000 ABB Штука 5 534,79
Розетка на панель прямая 16А 2P+E IP44 2CMA193170R1000 розетка 16А ABB 2CMA193170R1000 ABB Штука 489,71
Розетка на панель прямая 16А 3P+N+E IP44 2CMA193187R1000 розетка 16А ABB 2CMA193187R1000 ABB Штука 583,58
Розетка на панель 32А 3Р+N+Е IP44 2CMA193259R1000 розетка 32А ABB 2CMA193259R1000 ABB Штука 860,51
Розетка кабельная 16А 2P+E IP44 2CMA193521R1000 розетка 16А ABB 2CMA193521R1000 ABB Штука 300,44
Розетка кабельная 16А 3P+E IP44 2CMA193523R1000 розетка 16А ABB 2CMA193523R1000 ABB Штука 377,06
Розетка кабельная 16А 3P+N+E IP44 2CMA193526R1000 розетка 16А ABB 2CMA193526R1000 ABB Штука 325,47
Розетка кабельная 16А 2P+E IP67 2CMA166538R1000 розетка 16А ABB 2CMA166538R1000 ABB Штука 694,66
Розетка кабельная 16А 3P+N+Е IP67 2CMA166572R1000 розетка 16А ABB 2CMA166572R1000 ABB Штука 935,61
Розетка кабельная 32А 2P+E IP44 2CMA193528R1000 розетка 32А ABB 2CMA193528R1000 ABB Штука 467,36
Розетка кабельная 32А 3P+N+E IP44 2CMA193531R1000 розетка 32А ABB 2CMA193531R1000 ABB Штука 482,39
Розетка кабельная 32А 3P+N+E IP67 2CMA166618R1000 розетка 32А ABB 2CMA166618R1000 ABB Штука 1 400,39
Розетка для монтажа на поверхность 32А 3P+N+E IP67 2CMA167189R1000 розетка 32А ABB 2CMA167189R1000 ABB Штука 1 660,76
Розетка кабельная 2А 3P+E IP44 2CMA193529R1000 розетка 32А ABB 2CMA193529R1000 ABB Штука 638,34
Розетка кабельная 63А 3P+E IP44 2CMA166850R1000 розетка 63А ABB 2CMA166850R1000 ABB Штука 2 252,97
Розетка кабельная 63А 3P+N+E IP44 2CMA166862R1000 розетка 63А ABB 2CMA166862R1000 ABB Штука 1 772,60
Розетка кабельная 63А 3P+N+E IP67 2CMA166906R1000 розетка 63А ABB 2CMA166906R1000 ABB Штука 2 605,49
Розетка наружной установки 16А 2P+E IP44 2CMA193098R1000 розетка 16А ABB 2CMA193098R1000 ABB Штука 378,89
Розетка наружной установки 16А 3P+N+E IP44 2CMA193115R1000 розетка 16А ABB 2CMA193115R1000 ABB Штука 415,60
Розетка наружной установки 16А 3P+E IP44 2CMA193106R1000 розетка 16А ABB 2CMA193106R1000 ABB Штука 403,93
Розетка наружной установки 16А 3P+N+Е IP67 2CMA167166R1000 розетка 16А ABB 2CMA167166R1000 ABB Штука 1 186,74
Розетка наружной установки 32А 3P+N+E IP44 2CMA193139R1000 розетка 32А ABB 2CMA193139R1000 ABB Штука 615,79
Розетка наружной установки 32А 2P+E IP44 ABB 2CMA193122R1000 розетка 32А ABB 2CMA193122R1000 ABB Штука 532,46
Розетка наружной установки 32А 3P+E IP44 2CMA193130R1000 розетка 32А ABB 2CMA193130R1000 ABB Штука 570,83
Розетка наружной установки 63А 3P+E IP44 2CMA167498R1000 розетка 63А ABB 2CMA167498R1000 ABB Штука 2 769,27
Розетка наружной установки 63А 3P+N+E IP44 2CMA167484R1000 розетка 63А ABB 2CMA167484R1000 ABB Штука 2 803,69
Розетка наружной установки 125А 3P+N+E IP67 2CMA167264R1000 розетка 125А ABB 2CMA167264R1000 ABB Штука 5 312,81

Если Вас заинтересовала наша продукция – звоните: (499) 290-30-16 (мнгк),, 740-42-64, 973-65-17 или отправьте заявку по электронной почте

Подключение PEN проводника в частном доме

В частном доме, коттедже достаточно просто организовать систему заземления, но появляется необходимость в защите фаз от перенапряжения и молниезащите. В этом случае необходимо «пожарное» и селективное устройство защитного отключения. Расщепление нулевого проводника PEN не является проблемой и должно выполняться повсеместно.

Представители энергонадзора могут потребовать, чтобы разделение PEN проводника осуществлялось после счетчика учета электроэнергии. Делается это для предотвращения воровства электроэнергии. Такое подключение допустимо, но правильно будет выполнить разделение до счетчика, так будет надежнее. Смотрим видео профессионала:

Требования ПУЭ дают исчерпывающие рекомендации по вопросу разделения PEN проводника независимо от места и способа подключения, изучайте и применяйте. Удачи в делах!

Есть чем дополнить материал? ОСТАВЬ КОММЕНТАРИЙ

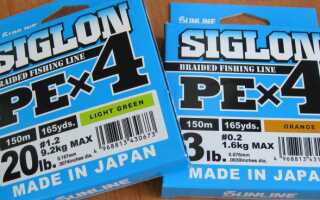

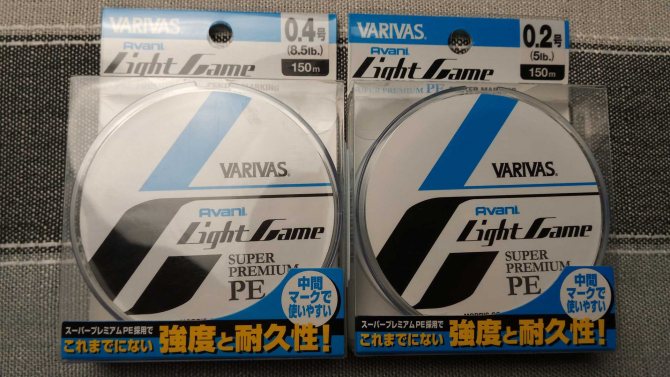

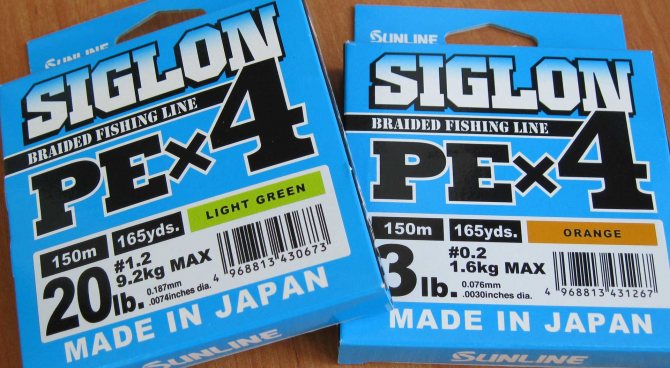

Японская нумерация лесок и шнуров

Зачем и для чего нужны эти непонятные обозначения? Всегда меня мучал этот вопрос. Но на самом деле, что не особо привычно для нас, в особенности видеть размерность шнура не в понятных миллиметрах, а в каких-то #PE, то вполне привычно для Японии. Тем более большинство рыболовных трендов или новинок имеет начало в этой стране и поэтому придется подстраиваться под них.

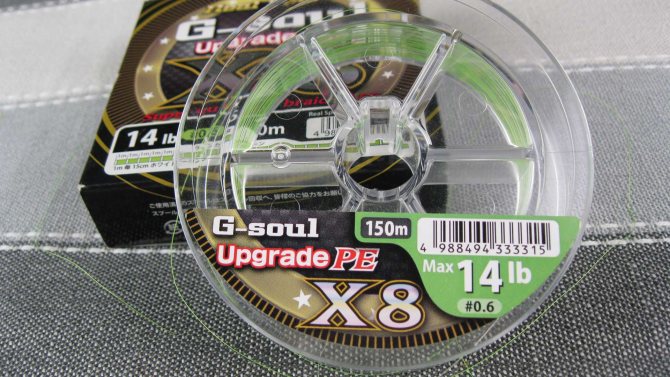

Японская нумерация лесок и шнуров имеет давние корни, которые зародились в обозначении нумерации шелковых нитей. Сейчас размерность #PE можно встретить не только на плетеных PE шнурах, но и на флюорокарбоновой, нейлоновой и полиэстеровой лесках.

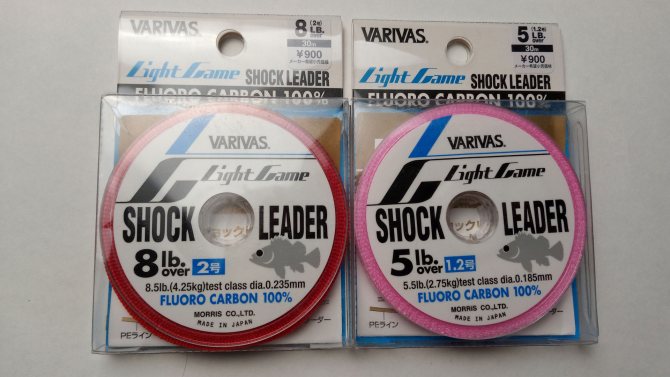

Бывает производитель указывает на коробке или бабине с лесками ее диаметр в мм, но иногда этого можно и не увидеть. В любом случае в этом ничего ужасного нет. Если интересоваться рыбалкой и снастями хотя бы годик-другой, то с легкостью привыкаешь к японской нумерации шнуров, а надобности смотреть на толщину в миллиметрах не будет необходимости. Нумерация PE помечается значком # перед цифрой.
