Индексы пожарной безопасности кабельной продукции по ГОСТ 31565-2012

Маркировка кабеля — нанесение на кабель цветовой разметки, условных знаков (надписей), бирок и этикеток, а также специальных электронных маркеров. Маркировка сообщает о свойствах данного кабеля, позволяет однозначно идентифицировать его среди других кабелей или обнаружить место его залегания.

Кабель — конструкция из одного или нескольких изолированных друг от друга проводников (жил), или оптических волокон, заключённых в оболочку. Кроме жил и изоляции кабель может содержать экран, сердечник, заполнитель, стальную или проволочную броню, металлическую оболочку, внешнюю оболочку.

Провод — одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки.

Провода и кабели маркируют буквами

Первая буква — материал жилы:

  • А — алюминий
  • Буквы нет — медь

Вторая буква — в обозначении провода:

  • П — провод (ПП — плоский провод)
  • К — контрольный
  • М — монтажный
  • МГ — монтажный с гибкой жилой
  • П(У или Ш) — монтажный с гибкой жилой

Третья буква — в обозначении провода и кабеля; материал изоляции жил:

  • В или ВР — поливинилхлоридная (ПВХ)
  • П — полиэтиленовая
  • Р — резиновая
  • Н или НР — найритовая (негорючая резина)
  • Ф — фальцованная (металлическая) оболочка
  • К — капроновая
  • Л — лакированная
  • МЭ — эмалированная
  • О — оплетка из полиамидного шелка
  • Ш — изоляция из полиамидоного шелка
  • С — из стекловолокна
  • Э — экранированная
  • Г — с гибкой жилой
  • Т — с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква — особенности конструкции:

  • А — асфальтированный
  • Б — бронированными лентами
  • Г — гибкий (провод), без защитного покрова (силовой кабель)
  • К — бронированный круглыми проволоками
  • О — в оплетке
  • Т — для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Особенности различных веществ


Известно, что вещества могут находиться в различных агрегатных состояниях, которые важно учитывать, определяя группу горючести. ГОСТ предусматривает классификацию, основанную на количественных показателях.
Если вещество может гореть, до для пожарной безопасности наиболее оптимальна группа горючести Г1, чем Г3 или Г4.

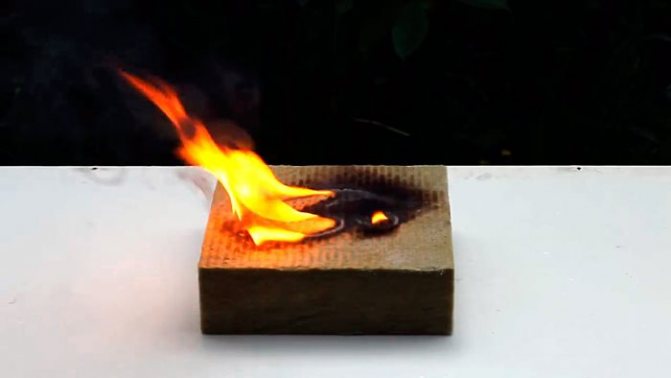

Горючесть имеет большое значение для отделочных, теплоизоляционных, строительных материалов. На ее основе определяют класс пожарной опасности. Так, гипсокартонные листы имеют группу горючести Г1, каменная вата – НГ (не горит), а утеплить пенополистирол относится к группе горючести Г4, и снизить его пожарную опасность помогает применение штукатурки.

Газообразные вещества

Определяя класс горючести газов и жидкостей, нормативами вводят такое понятие как концентрационный предел. По определению – это предельная концентрация газа в смеси с окислителем (воздухом, например), при которой пламя может распространяться от точки возгорания на любое расстояние.

Если такого граничного значение не существует, и газ не может самовоспламеняться, то его называют негорючим.

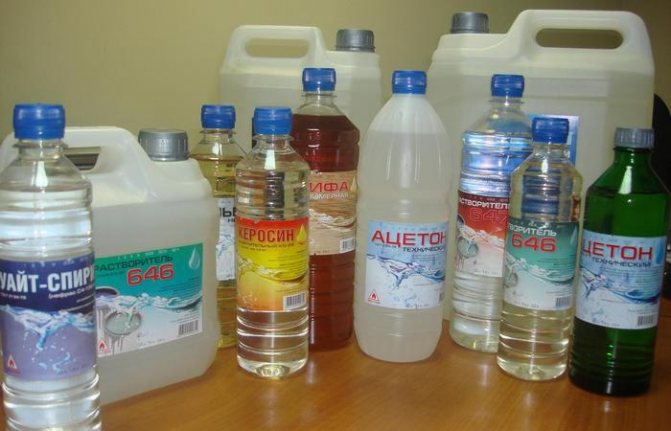

Жидкие

Жидкости называют горючими, если существует температура, при которой они могут воспламеняться. Если жидкость перестает гореть в отсутствии внешнего источника нагревания, то ее называют трудногорючей. Негорючие жидкости вовсе не загораются в воздушной атмосфере при нормальных условиях.

Некоторые жидкости (ацетон, эфир) могут вспыхивать при 28 ℃ и ниже. Их относят к особо опасными. Загорающиеся жидкости при 61…66 ℃и выше относят к легковоспламеняющимся (керосин, уайт-спирит). Испытания проводят в открытом и закрытом тигле.

Твердые

В сфере строительства наиболее актуальным является определение группы горючести твердых материалов. Предпочтительнее использовать вещества группы горючести Г1 или НГ, как самые стойкие к воспламенению.

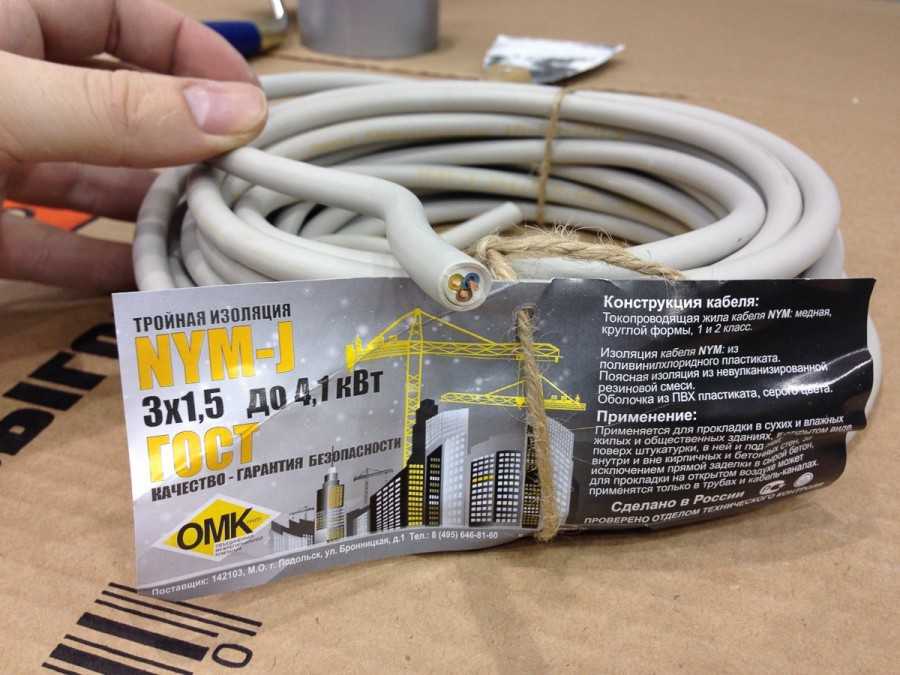

Расшифровка маркировки проводов и кабелей российского производства

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией:

  • А — (первая буква) алюминиевая жила, при ее отсутствии; жила медная по умолчанию
  • В — (первая (при отсутствии А) буква) ПВХ изоляция
  • В — (вторая (при отсутствии А) буква) ПВХ оболочка
  • Г — отсутствие защитного покрова («голый»)
  • К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель
  • КГ — кабель гибкий
  • нг — не поддерживающий горения
  • LS — Low Smoke (низкое дымо- и газовыделение)
  • нг-LS — не поддерживающий горение, с пониженым дымовыделением
  • LTx — низкая токсичность продуктов горения
  • FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)
  • FRLS — с пониженым дымовыделением, с повышенной огнестойкостью
  • Бб — бронепокров из стальных лент
  • Бн — бронепокров из стальных лент, но с негорючим защитным слоем
  • Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена
  • Пв — изоляция из вулканизированного полиэтилена
  • С — свинцовая оболочка
  • Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ
  • Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена
  • Р — резиновая изоляция
  • НР — резиновая изоляция и оболочка из резины, не поддерживающей горение

Примеры: АВВГ, ВВГ, АВБбШв

Кабель с БПИ (бумажно-поясной изоляцией):

  • А — (первая буква) алюминиевая жила, при ее отсутствии; жила медная по умолчанию
  • АБ — алюминиевая броня
  • СБ — (первая или вторая (после А) буква) свинцовая броня
  • л — ленточная броня
  • — двойная ленточная броня
  • Г — отсутствие защитного покрова («голый»)

Примеры: АСБ, ААБл, СБГ

Контрольный кабель:

  • А — (первая буква) алюминиевая жила, при ее отсутствии; жила медная по умолчанию
  • В — (первая (при отсутствии А) буква) ПВХ изоляция
  • В — (вторая (при отсутствии А) буква) ПВХ оболочка
  • Г — отсутствие защитного покрова («голый»)
  • П — изоляция из полиэтилена
  • Пс — изоляция из самозатухающего полиэтилена
  • Ф — изоляция из фторопласта
  • Г — отсутствие защитного покрова («голый»)
  • КГ — кабель гибкий
  • К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
  • Э — экран

Примеры: КВВГэ, КВВГ, КВБбШнг-LS

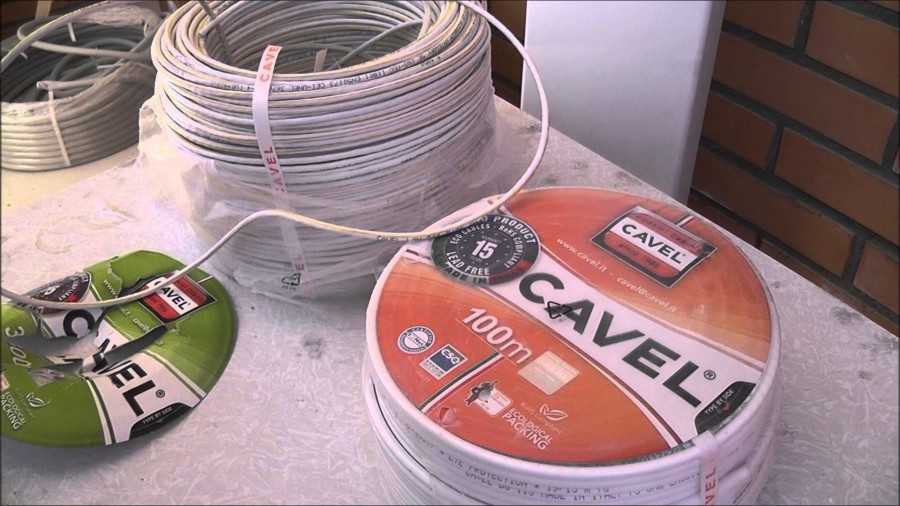

Телефонный кабель:

  • Т — телефонный кабель
  • П — полиэтиленовая изоляция
  • п — поясная изоляция; ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
  • Э — экран
  • П — полиэтиленовая оболочка
  • З — гидрофобный заполнитель
  • Шп — наружный покров из полиэтиленового шланга
  • С — станционный кабель

Примеры: ТПпП, ТППэПЗ, ТСВнг

Монтажные провода:

  • М — в начале обозначения; монтажный провод
  • Г — многопроволочная жила, если буква отсутствует, то однопроволочная
  • Ш — изоляция из полиамидного шелка
  • В — поливинилхлоридная изоляция
  • К — капроновая изоляция
  • Л — лакированный
  • С — обмотка и оплетка из стекловолокна
  • Д — двойная оплетка
  • О — оплетка из полиамидного шелка

Примеры: МГШВ, МКШ, МГТФЭ

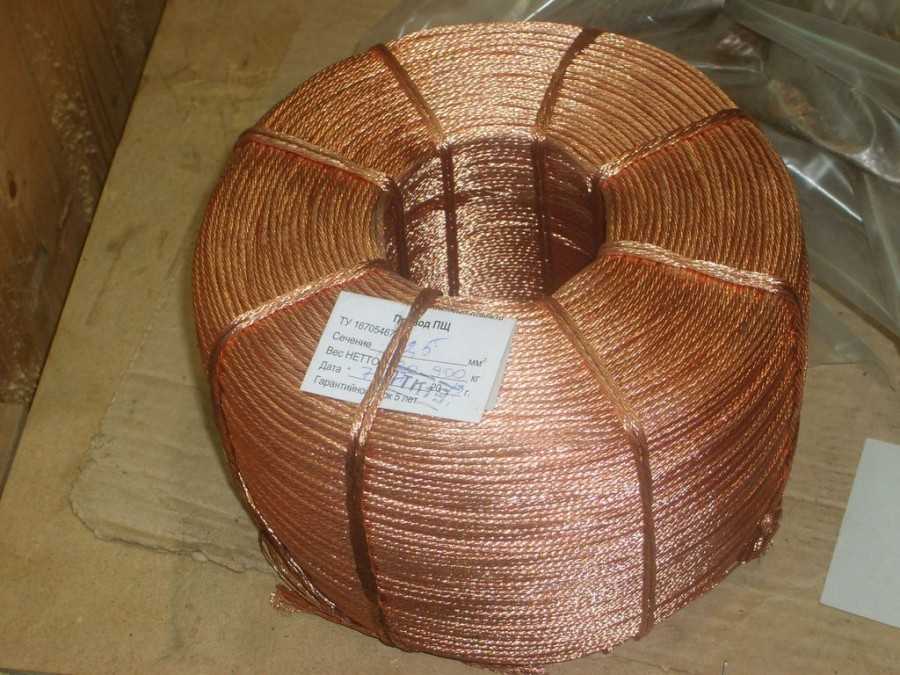

Подвесные провода:

  • А — Алюминиевый голый провод
  • АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
  • СИП — Самонесущий Изолированный Провод

Примеры: , СИП

Особые обозначения:

  • КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
  • КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
  • КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
  • ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
  • ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией; 1 и 3 — это наиболее применимые классы гибкости жилы
  • ПВС — Провод в ПВХ-оболочке Соединительный
  • ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
  • ПУНП — Провод Универсальный Плоский
  • ПУГНП — Провод Универсальный Плоский Гибкий

Примеры: КСПВ, КПСВЭВ, ПВС, ШВВП

Обозначения в марке кабеля характеристики конструкции жилы:

  • ож — однопроволочные жилы (могут быть как круглыми — ОК, так и секторными — ОС)
  • мн — многопроволочные жилы (могут быть как круглыми, так и секторными)
  • мж — многопроволочные жилы (могут быть как круглыми, так и секторными)
  • ок — однопроволочные круглые жилы
  • мк — многопроволочные круглые
  • ос — однопроволочные секторные
  • мс — многопроволочные секторные
  • (N) — нулевая жила, нейтраль, изоляция голубого цвета
  • (PE) — жила заземления, изоляция желто-зеленого цвета

Обозначения в марке кабеля в соответствии с требованиями пожарных норм и правил:

  • нг — кабельные изделия, не распространяющие горение при групповой прокладке
  • нг-LS — кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
  • нг-HF — кабельные изделия, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
  • нг-FRLS — кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
  • нг-FRHF — кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
  • нг-LSLTx — кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения
  • нг-HFLTx — кабельные изделия, не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, с низкой токсичностью продуктов горения

Какие бывают проводники?

Их разделяют на различные группы с учетом их назначения. Рассмотрим различные группы:

  • Силовые версии необходимы для прокладывания электропроводки;
  • Контрольные необходимы для проводки обеспечивающей передачу сигналов;
  • Кабели систем или схем, занимающихся контролем работоспособности автоматических устройств;
  • Радиотехнические версии необходимы для монтажа различной радиотехники.

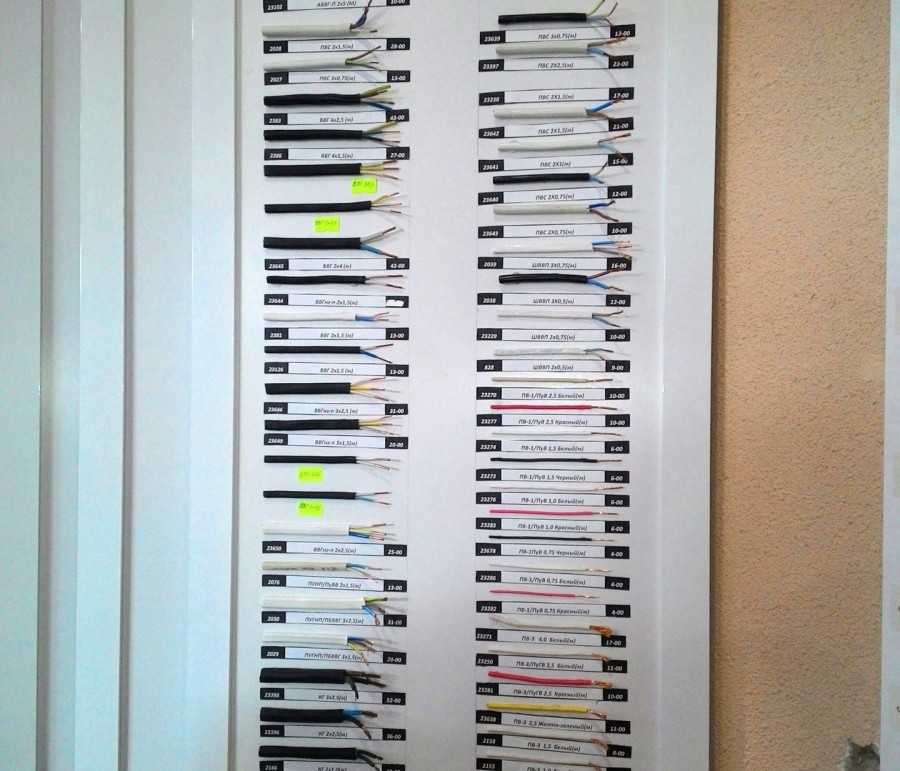

Чтобы ознакомиться с ними можете посмотреть на фото расшифровки кабеля различного назначения. Это поможет осознать, как они выглядят и для чего используются.

Подтверждение класса


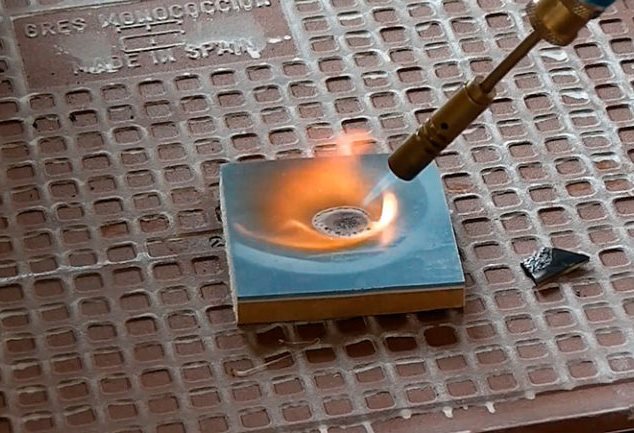

Образцы материалов подвергают испытаниям в лабораториях и на открытой местности по стандартным методикам отдельно для негорючих и горючих стройматериалов.
Если продукция состоит из нескольких слоев, нормативом предусмотрена проверка на горючесть каждого слоя.

Определения горючести проводят на специальном оборудовании. Если окажется, что у одного из компонентов горючесть высокая, то этот статус будет закреплен за продуктом в целом.

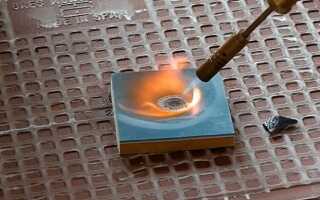

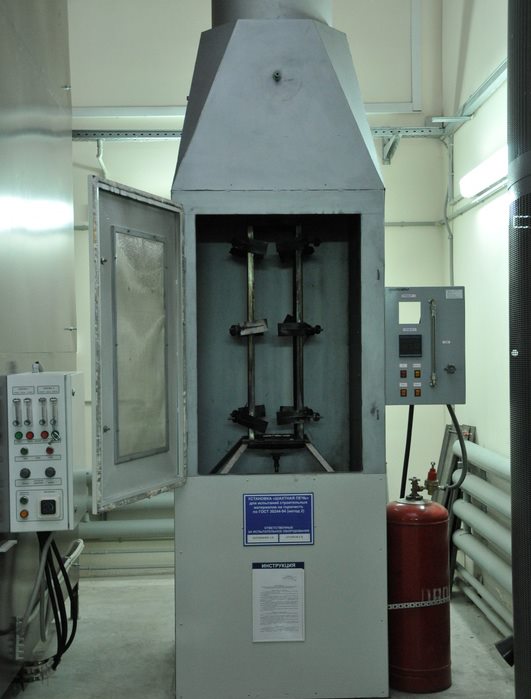

Установка для проведения экспериментальных определений должна находиться в помещении с комнатной температурой, нормальной влажностью, без сквозняков. Яркий солнечный или искусственный свет в лаборатории не должны мешать снимать показания с дисплеев.


Перед началом исследования образца прибор проверяют, калибруют, прогревают. Затем образец закрепляют в держателе внутренней полости печи и сразу включают регистраторы.

Главное, чтобы не прошло более 5 секунд с момента размещения образца. Определение продолжают до достижения баланса температур, при котором на протяжении 10 минут изменения не составляют больше 2 °С.

По окончании процедуры образец вместе с держателем вынимают из печи, охлаждают в эксикаторе, взвешивают и измеряют, причисляя их к группе горючести НГ, Г1 и так далее.

Перечень основных характеристик

Несмотря на широкую номенклатуру кабельной продукции и разницу между ее модификациями, существуют общие параметры, описывающие технические и эксплуатационные характеристики. В первую очередь к таковым относятся размеры:

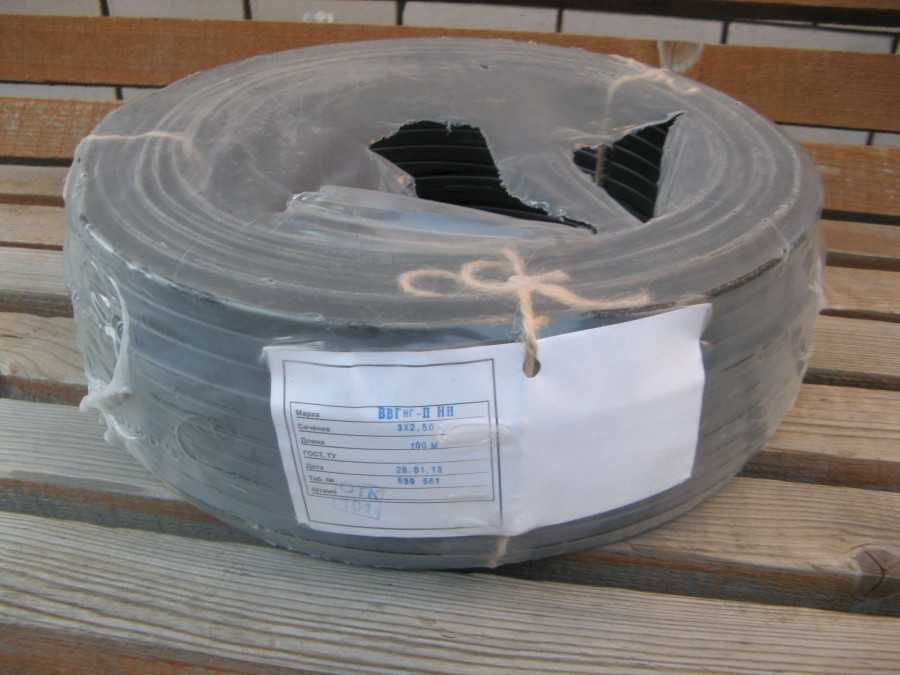

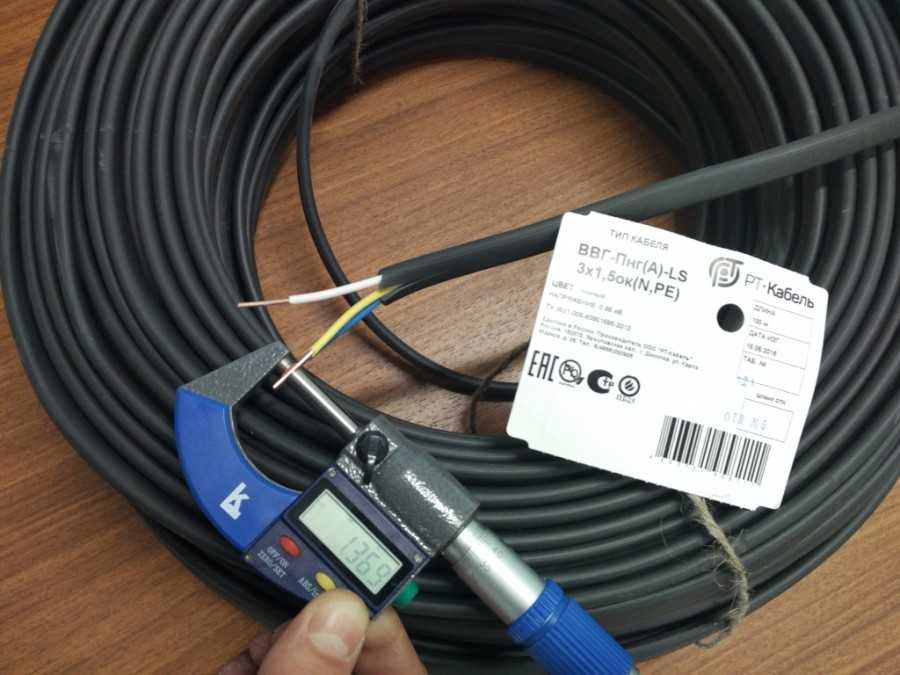

  1. Количество токоведущих частей и их сечение (указывается в мм2). Это довольно важный параметр, информация о котором вносится в маркировку, например: 3х10, 4х1, 5х1 и т.д.
  2. Толщина общей изолирующей оболочки (мм).
  3. Толщина изоляции жил (мм).
  4. Ø токопроводящих элементов без изоляции (мм).
  5. Ø наружный (мм).

К электрическим характеристикам относятся: пропускная способность, удельное, а также индуктивное сопротивление.

При проектных и монтажных работах будет полезно знать такие свойства кабеля, как радиус изгиба (указывается в диаметрах) и массу (из расчета кг/км).

Что касается эксплуатационных характеристик, то к таковым относятся:

  • Максимальная допустимая температура (краткосрочно и длительно).
  • Диапазон температуры эксплуатации.
  • Допустимая влажность и т.д.

Ниже приведена таблица с основными характеристиками различных марок медных трехжильных кабелей.

Таблица 1. Основные параметры трехжильных кабелей ВВГнг

Число ТПЖ и их сечение (мм) Толщина внешней изоляции (мм) Толщина изоляции ТПЖ
(мм)
Ø ТПЖ
(мм)
Ø кабеля
(мм)
RТПЖ
(Ом/км)
Вес кабеля (кг/км)
3х1,5 1,50 0,80 1,48 9,70 12,10 140,0
3х2,5 1,50 0,80 1,88 10,50 7,41 182,0
3х4,0 1,50 1,0 2,38 12,50 7,41 268,0
3х6,0 1,50 1,0 2,88 13,50 3,08 344,0
3х10,0 1,50 1,0 3,67 15,30 1,83 491,0
