Соединительные муфты для силовых кабелей: для чего служат разные муфты

Содержание

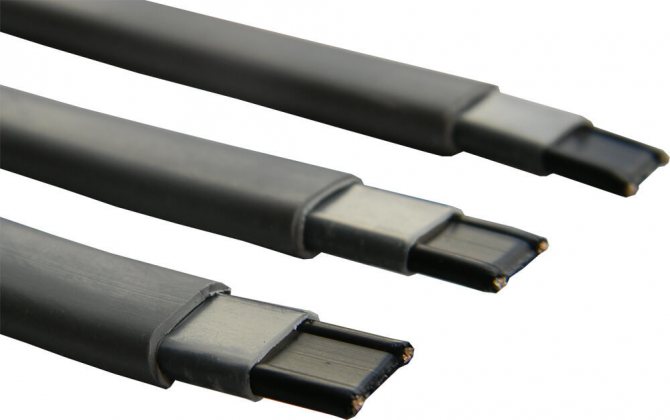

кабель samreg без оплетки
соединительная коробка общепромышленная
кабель samreg в защитной оплетке

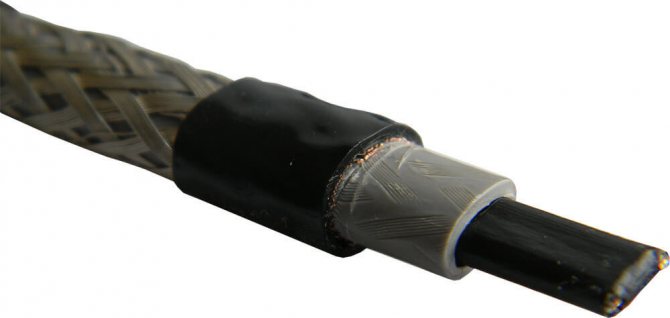

кабель samreg в пищевой оболочке

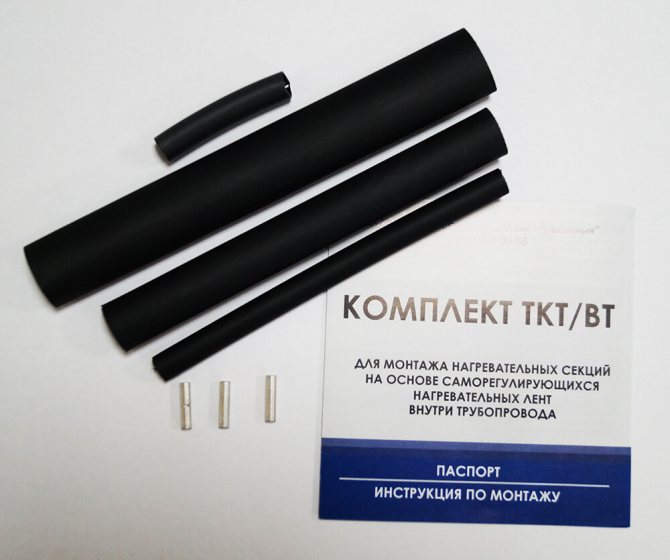

комплект для заделки греющего кабеля ТКТ ВТ
комплект для заделки греющего кабеля внутри соединительной коробки
комплект для заделки греющего кабеля ТКТ 3М

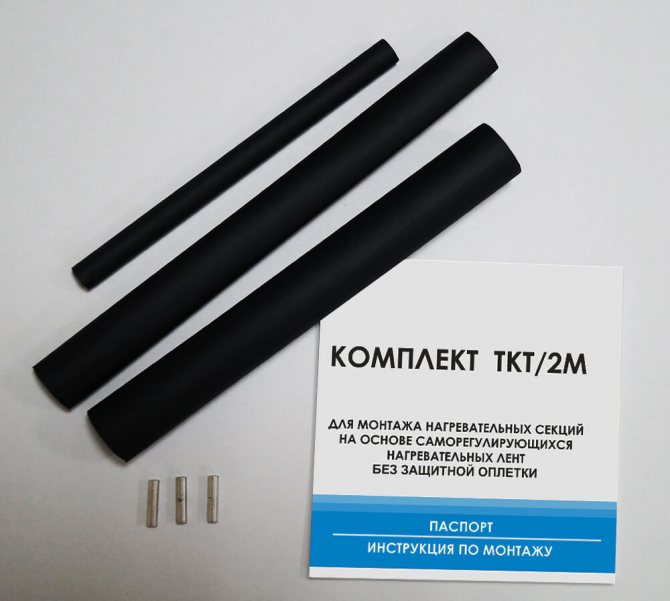

комплект для заделки греющего кабеля ТКТ 2М

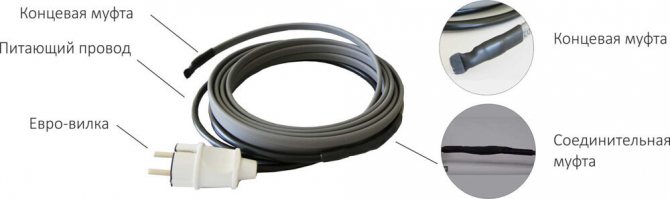

Структура саморегулирующегося греющего кабеля

Главной отличительной чертой любой кабельной коммутации в бытовых электросетях является то, что их необходимо проводить в одном корпусе. Следует упомянуть, что корпус должен быть абсолютно герметичен и надежно защищать провода внутри от негативного воздействия внешних факторов. Также нужно знать, что изоляция закопанного в землю кабеля перманентно подвергается значительным механическим нагрузкам, воздействию грунтовых вод, а также почвенных кислот.

Длина кабельной коммутации может составлять от нескольких метров до сотни километров. Однако производители подобной продукции не имеют возможности выпускать настолько длинный кабель. Дело в том, что его длина ограничивается размерами кабельной катушки, а также возможностями перевозки. Именно поэтому во время прокладки таких коммуникаций очень часто возникает проблема создания правильного соединения двух фрагментов кабельного полотна, а затем и его подсоединения к необходимому оборудованию.

Для этих целей применяют следующие элементы:

  • соединительная переходная муфта для кабеля и его отдельных фрагментов;
  • концевая муфта, ее используют для подключения концов силовых линий распределительным шинам электрооборудования.

Первый тип соединительных элементов используются для подсоединения кабелей друг с другом, после чего их оставляют в траншее и закапывают. Последний тип соединения надежно защищается прочным корпусом щитка, который закрывается на замок, не допуская проникновения третьих лиц.

Соединительная муфта

Вернуться к содержанию

Технические требования к муфтам

Если внимательно рассмотреть соединенный посредством муфты кабель, то можно заметить, что данная деталь последовательно подключает друг к другу отдельные фрагменты кабельного полотна. Из-за этого соединительная муфта для силового кабеля должна точно также предавать электричество с минимальными потерями.

Очень важно чтобы площадь места контакта соединительного элемента и жилами кабелями была соответствующей размерам жил, а в идеале даже быть немного больше. Не следует забывать и про обжимное усилие. Оно должно не только гарантировать надежный с механической точки зрения контакт, но и нормальное движение электрического тока с минимальным сопротивлением.

По вышеприведенным причинам жилы любого кабеля закрепляются с помощью:

  • наконечников, которые впоследствии фиксируются крепежными элементами;
  • специальными гильзами с дополнительными крепежными деталями и обжимом.

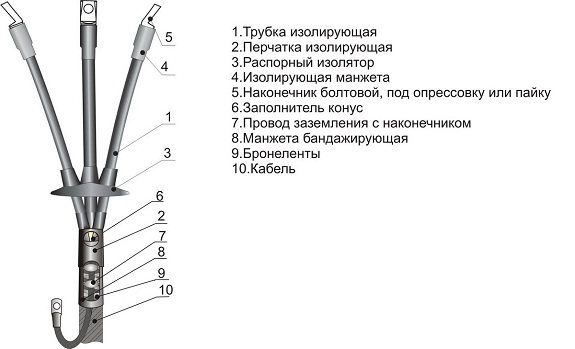

Концевая муфта

Изоляционный слой соединительного элемента должен:

  • легко переносить межфазное напряжение электросети;
  • иметь достаточное сопротивление механическим воздействиям, чтобы защитить корпус от пробоев;
  • довольно долго противостоять вредному влиянию грунта и грунтовых вод.

Вернуться к содержанию

Виды соединительных муфт кабелей

Чтобы сделать правильный выбор соединительного элемента необходимо взглянуть на данные технические показатели изделия:

  • количество проводов в кабеле;
  • площадь поперечного сечения, а также материал изготовления жилок;
  • максимальное напряжение в сети;
  • вид межфазной изоляции;
  • защитные средства, которые повышают сопротивление кабеля от различного рода воздействий.

По значению максимального напряжения в электросети изготавливают соединительные элементы для использования в:

  • высоковольтных коммутациях;
  • электросетях с напряжением до 1000 В.

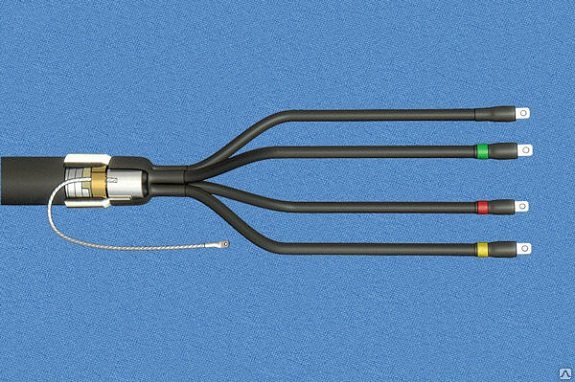

Четырехжильная муфта

Как правило, максимальное количество проводов, которое соединяется муфтой не превышает четырех, однако в отдельных случаях встречаются соединения и с большим числом проводков на одной муфте.

Для корректного монтажа муфты на кабель следует правильно разрезать концы, после чего очень аккуратно убрать всю изоляцию. Затем потребует тщательно подготовить все поверхности по очереди для установки соединительного элемента. С каждого конца необходимо полностью срезать изоляцию на половину длину соединительного элемента, в который затем необходимо ввести оба конца провода и крепко зажать их крепежными деталями.

Такой же метод подключения используется для соединения проводов с клеммой. В данном случае необходимо демонтировать изоляционный слой нужно снять на всю длину соединительной детали.

Для проводов с большим количеством медных жил, которые соединены вместе, лучше применять наконечники из материалов, которые легко поддаются деформации. Данные наконечники на последнем этапе соединения сжимаются специальным инструментом. В итоге должен получиться прочный с механической точки зрения, а также хороший электроконтакт. Для качественного обжима необходимо приложить усилие в несколько тонн.

Конструкция используемых соединительных элементов напрямую зависит от вида межфазной изоляции.

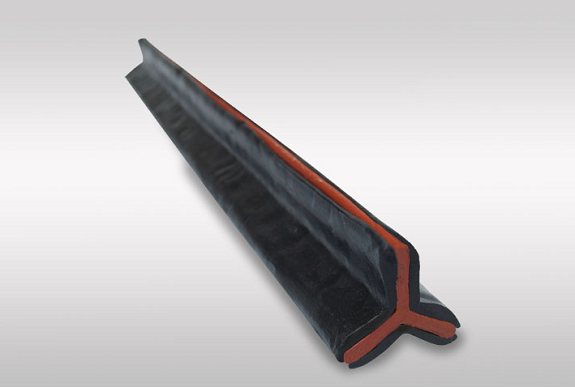

Межфазная изоляция муфты

Вернуться к содержанию

Рекомендации по выбору и монтажу

Монтаж концевых муфт проводится при подсоединении электрических приборов и аппаратов. В электрических сетях напряжением более 1 кВ различают крепеж внутренней и наружной установки. При более низком напряжении устройство муфты обеспечивает установку как в закрытом помещении, так и на открытом воздухе.

Чтобы получить надежное сочленение кабелей, необходимо правильно подобрать крепеж для выполнения работ. Для этого надо знать следующие характеристики:

  1. Напряжение кабельной линии, на которой будет монтироваться электрическая арматура.
  2. Тип изоляционного покрытия проводников, которое может быть выполнено из разных материалов (пластмасса или промасленная бумага). От этого зависит комплектация устройства.
  3. Количество жил и их сечение. Определяются по марке кабеля или берутся из проектной документации.
  4. Наличие бронеленты. Установка кабельного крепежа требует заземления брони.
  5. Тип монтажа концевых муфт. При выборе концевой заделки необходимо знать место установки последней (внутри или снаружи здания). Арматура отличается наличием (отсутствием) и количеством антитрекинговых термоусаживаемых изоляторов.
  6. Комплектация изделия. Поставка может быть выполнена с болтовыми соединителями и наконечниками либо без них.

Watch this video on YouTube

Надежная стыковка кабелей обеспечивается применением термоусаживаемых соединительных устройств. Они не только создают дополнительную изоляцию в месте установки, но и позволяют стыковать проводники разного сечения.

Для монтажа электрической арматуры последовательно снимаются все слои изоляционного материала вплоть до покрытия жил. Установка термоусаживаемых муфт не требует пайки проводников. Контакт обеспечивается благодаря применению болтовых соединителей.

При подключении электроустановок к проходящим линиям необходимо создать ответвление провода. Для этого используются ответвительные сжимы и клеммные колодки. Применение прокалывающих зажимов обеспечивают герметичность стыковки и не требуют снятия изоляции с магистрального провода. Усилие зажима регулируется срывными головками зажимных болтов.

Проводник заземления концевых муфт устанавливается с использованием непаянной системы защиты, имеющейся в комплекте поставки. Для предохранения от коррозии места контакта соединение проводника со стальной оболочкой уплотняется герметизирующей лентой.

Монтаж муфт холодной усадки не требует нагрева, что положительно сказывается на времени проведения работ. Такие устройства способны сохранять гибкость кабеля. Они могут противостоять температурным циклическим нагрузкам и смещению грунта в разных погодных условиях.

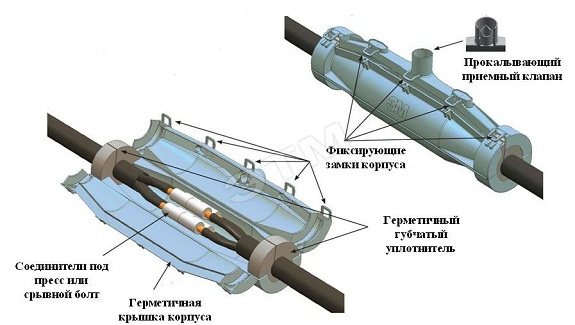

Соединительные муфты

Муфта под названием 1Стп-3х150-240С. Это — соединительная муфта для кабеля с бумажной изоляцией. Ниже приведена расшифровка ее названия:

  • «1» – для электросетей с максимальным напряжением до 1000 В;
  • «С» – соединительная деталь;
  • «тп» — присутствует термопластичность;
  • «3» — количество проводков;
  • «150-240» — минимальная и максимальная площадь сечения в миллиметрах;
  • «С» — наличие дополнительных крепежных элементов.

Соединительные элементы с проводками из поливинилхлорида в своих названиях имеют еще одну букву «П».


Соединительные муфты

Также после указания «тп», то есть термопластичный изоляционный слой, может указываться особенности изделия:

  • «Р» — означает ремонтная;
  • «Б» — бронированная;
  • «О» — кабель с одной жилой.

Вернуться к содержанию

Концевые муфты

Для данных элементов, которые используются на кабелях с бумажной изоляцией, существует название — 1КВ(Н)тп-3х150-240Н. В название много дополнительных символов, каждый из которых несет некоторую информацию:

  • «К» — концевая;
  • «В» и «Н» — указывают на тип установки (внутри или снаружи);
  • «Н» в конце означает наличие дополнительных крепежных элементов.

Для обозначения соединительных элементов с изоляционным слоем из сшитого полиэтилена и поливинилхлорида действуют все те же правила, только добавляется буква «К».

Перейдя по ссылке , вы узнаете, как проложить кабель под землей. Возможно, вас также заинтересует, как закрепить кабель-канал. В этой статье вы найдете информацию о схемах разводки электрики.

По конструкции внешнего защитного слоя самым лучшим кабелем является изделие с бронированным слоем. Муфты, которые используются для соединения подобных кабелей, обозначаются буквой «Б»

Данный защитный слой должен иметь один потенциал относительно провода и земли. Для обеспечения такой возможности все концы кабелей подключают на металлические фрагменты соединительных элементов посредством специального отвода.

Для осуществления коммутации кабелей в сетях с напряжением от 6 до 10 тысяч Вольт используются следующие муфты:

  • свинцовые;
  • эпоксидные.

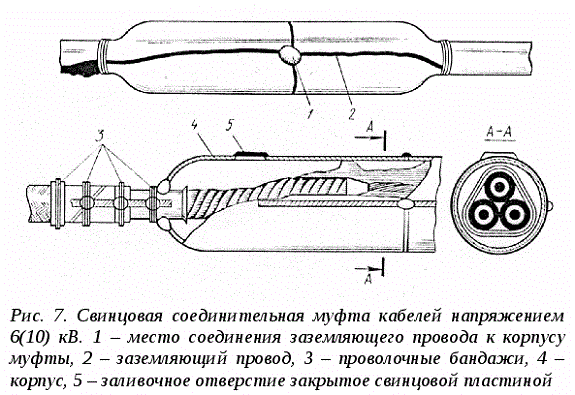

Свинцовая муфта

Соединительные элементы из эпоксидной смолы наиболее устойчивые к воздействиям вредных факторов. Их также можно использовать, как стопорные компоненты в изоляционном слое кабелей с бумагой в качестве изоляционного материала. Для их монтажа необходимо изготовить металлический корпус из двух фрагментов, в котором и провести монтажные работы. В комплектации данной муфты следующее:

  • камера с наполнителем и смолой;
  • камера с отвердителем;
  • дополнительные материалы.

Данный тип соединительных деталей покрывается слоем огнеупорно материала и надежно защищается от различного рода воздействий при помощи металлического корпуса, толщина которого составляет 0.5 сантиметра.

Свинцовые соединители используются для коммутации кабелей с алюминиевой или свинцовой обмоткой. Они изготавливаются в виде трубок с диаметром от 6 до 11 сантиметров, а длина колеблется от 45 до 65 сантиметров.

Когда установка соединительной муфты на кабель обычным методом завершена площадь, на которой не осталось изоляционного слоя необходимо обработать разогретым кабельным составом МП-1 для того, чтобы избавиться от воды. Затем следует восстановить слой «родной» изоляции.Свинцовые соединительные элементы также надежно защищены металлическим корпусом.

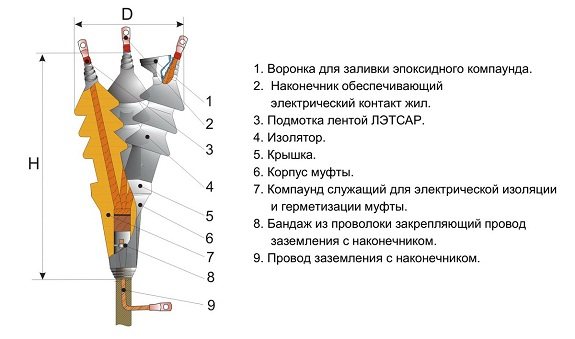

Эпоксидная муфта

Стопорные муфты входят в группу соединительных. Их применяют тогда, когда необходимо обезопасить изоляционный слой от плавления при перепадах температур.

Вернуться к содержанию

Конструкция МКТ

Кабель ПУГНП

Конструктивные решения МКТ разнятся в зависимости от предполагаемых условий эксплуатации. Эти отличия могут состоять из небольших изменений в составе и виде материалов. Принципиальная схема строения муфт в основном одинакова.

Стандартная концевая термоусадочная муфта состоит из следующих материалов и деталей:

  • термоусаживаемые трубки;
  • изоляторы;
  • бандажная нить и проволока;
  • изоляционная лента;
  • термоусадочные манжеты;
  • наконечники со срывающимися головками болтов;
  • металлическая косичка для заземления.

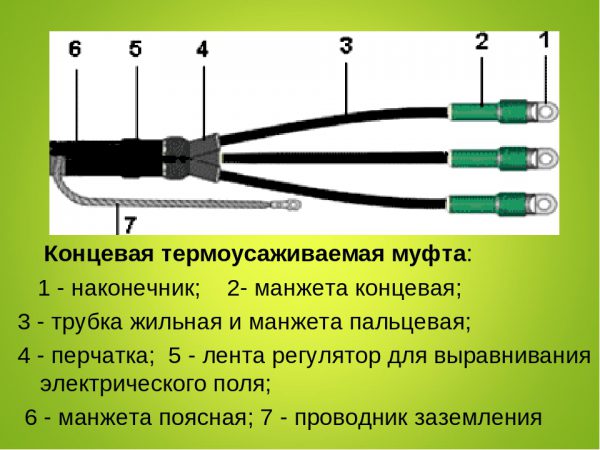

Основные детали муфты

Комплектность может варьироваться с включением разных дополнительных материалов. Каждый изготовитель представляет состав поставки МКТ по своему усмотрению.

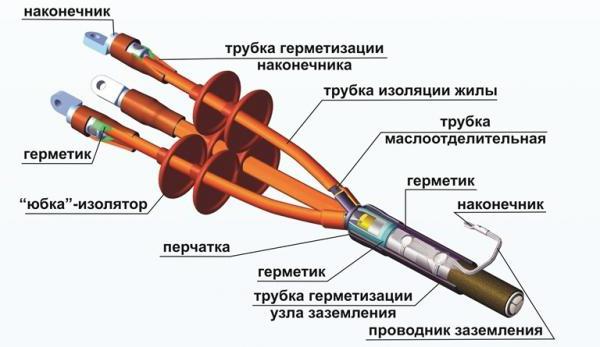

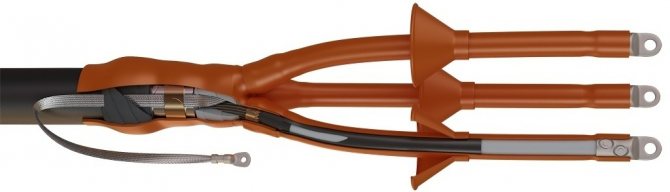

Устройство МКТ для 3-х фазного кабеля

Муфты с изоляцией из термоусаживаемых трубок

Монтаж соединительных термоусаживаемых муфт на кабелях очень прост, поскольку наличие элементов из пластмассы значительно упрощает весь процесс соединения проводов фрагментов кабеля. Время, которое необходимо затратить на монтаж в данном случае, примерно в два раза меньше, чем в случае с иными соединительными элементами.

Полимерные материалы при поднятии температуры до 150 градусов при помощи газовой горелки или строительного фена сильно стягивается и довольно хорошо обхватывает обжимаемые элементы, на 100 % закрывая их. Воздушные массы из всех полостей выходят во время этого процесса посредством горячего полимерного материала. Во время остывания разогретого материала он прочно приклеивается к фрагментам силовой линии и надежно обволакивает их. Время использования подобной коммутации может достигать 25 лет.

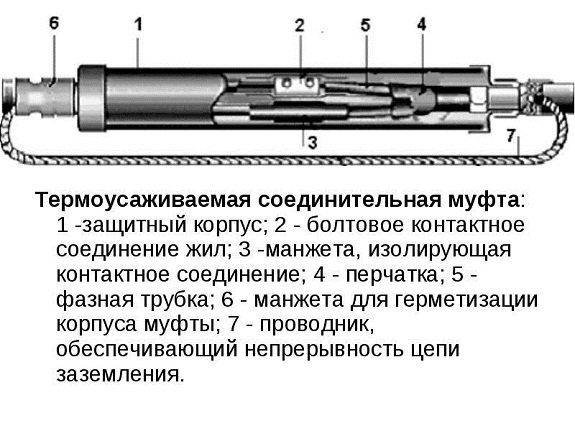

Термоусаживаемая муфта

Вернуться к содержанию

Классификация по материалу изготовления

Для монтажа линии с напряжением до 10000В, применяют:

  1. Свинцовые муфты для стыковки кабелей, имеющих оболочки из алюминия или свинца. Достаточно громоздкие устройства выполняют из свинцовых труб диаметром 0,06 – 0,11м и длиной до 0,65 м.
  2. Эпоксидные муфты, использующие эпоксидную смолу в качестве основы заполнителя. При установке таких муфт в тоннелях или каналах, их защищают посредством стального кожуха и асбестового слоя. Устойчивость данных муфт к агрессивным средам способствует их использованию в качестве стопорных муфт для кабелей с бумажной пропитанной изоляцией. Но муфты этого вида отличаются высокой токсичностью и ограничением температурного диапазона.
  3. В настоящее время свинцовые и эпоксидные муфты постепенно уступают место более современным муфтам – термоусаживаемым, имеющим высокие эксплуатационные способности.

Термоусаживаемые муфты могут использоваться при любом способе прокладки кабелей и отличаются предельной простотой монтажа.

Муфты данного типа изготовляют из полимерных материалов, выполненных по прогрессивной технологии «поперечной сшивки», что наделяет их неоспоримыми преимуществами, в том числе:

  • высокая прочность и долговечность изделий;
  • минимальный риск пробоя муфты обеспечивается равномерным распределением на срезе кабеля силовых линий электрического поля;
  • герметичность конструкций;
  • высокие диэлектрические свойства;
  • применение в конструкции муфты антитрекинговой трубки способствует ее устойчивости к ультрафиолетовому излучению, климатическим факторам, химическому воздействию и др.
  • широкий усадочный диапазон;
  • отличная гибкость муфты способствует удобству ее монтажа.

Монтаж термоусаживаемой муфты осуществляется с помощью нагревания строительным феном до 150⁰С, вследствие чего она, сжимаясь, склеивается с кабелем посредством предварительно нанесенного на внутреннюю поверхность клея-герметика.

Современные технологии и большой выбор конструкционных материалов позволяют изготовлять кабельные муфты с заранее заданными характеристиками.

Завершаем. Пишите комментарии, буду рад прислушаться к вашему мнению. Посмотрите другие статьи и разделы на карте сайта. Всего доброго!

Муфты с изоляцией на основе холодной усадки

В данных соединениях используют новейшую технологию эластомеров, которая основывается на нанесении слоя диэлектрического материала, который, по сути, является специальной резиной на основе силиконового материала, поверх силовой линии, которую необходимо изолировать.

Данный процесс необходимо проводить в стандартной температурной среде и без разогрева методом натяжения и холодной усадки.

Арматура для силовых линий с эластомером при этом методе располагается внутри корда спиральной формы и монтируется в определенное место. После этого элемент распределяется по всей поверхности коммутации деталей и натягивается на площадь изоляции соединяемых компонентов с двух сторон.

После чего спиральный корд достается при помощи вращательных движений против часовой стрелки и достается из соединения. Затем изоляционный материал автоматически закрывает необходимую площадь. Данный метод обеспечивает возможность монтажа детали в сооружениях, где есть открытый огонь и повышенные угрозы воспламенения.

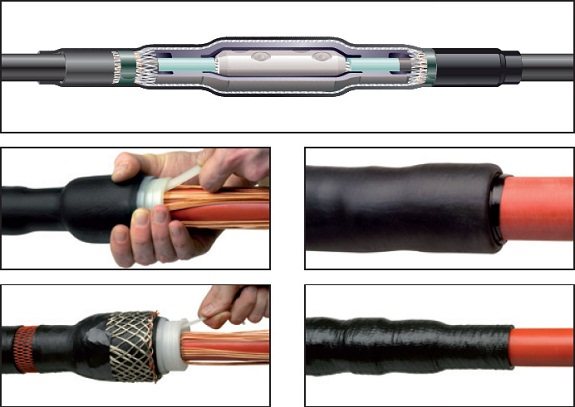

Муфта холодной усадки

Вернуться к содержанию

Распространенные ошибки установки концевых муфт

Несоблюдение необходимого расстояния

В данных деталях, которые установлены на высоковольтных линиях, следует обратить особое внимание на расстояние между фазами и заземлением. В противном случае может произойти пробой изоляционного слоя прямо внутри электрощитка. В некоторых случаях размеры щитка не позволяют выполнить данное условие, в таком случае необходимо приобрести адаптеры.

Перекрестная ориентация фаз

Ни в коем случае нельзя допустить контакта разных проводов в муфте. Если такое случилось, то впоследствии может возникнуть напряженность поля. Для того, чтобы можно было свободно накладывать провода один на другой, необходимо использовать трубку, которая выравнивает напряженность.

Наконечники с окном для проверки состояния соединения

За пределами помещения, запрещается пользоваться наконечниками, которые изготовлены с отверстием для ревизии состояния жилы. Существует большая вероятность того, что в данное отверстие попадет влага, которая впоследствии может нарушить коммутацию, а также запустит процесс окисления металлических элементов, которое значительно снизит качество передачи электроэнергии.

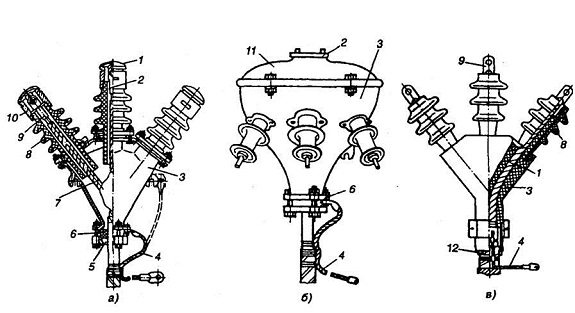

Концевые муфты для внешних работ

Установка защитных элементов на жилы муфт наружной установки

Концевое изделие может быть монтировано в вертикальной плоскости самыми разными методами, но ее защитный элемент всегда должен препятствовать проникновению воды в соединение, а не наоборот. Также очень важно не допустить соприкосновение защитных элементов.

Воздушные массы в корпусе

Присутствие воздуха в муфте влечет за собой запуск процесса образования ионов в газовом окружении, которое, в конечном счете, приведет к значительным повреждениям муфты. Именно поэтому необходимо использовать герметик.

Вернуться к содержанию

Часто задаваемые вопросы

Далее три часто встречающихся вопроса у тех, кто хочет самостоятельно монтировать концевые термоусадочные муфты:

  1. Можно ли использовать для термоусадки иные источники открытого огня?

Ответ. Производители МКТ в инструкции по монтажу указывают применение только газовой горелки. Однако не исключена возможность использования паяльной лампы при правильной регулировке пламени.

  1. Можно ли процесс обогрева термоусаживаемого материала осуществлять с небольшими перерывами?

Ответ. Прерывать нагрев ни в коем случае нельзя. Нарушение технологии термоусадки приведёт к получению некачественной изоляционной оболочки.

  1. Существует возможность использования концевых муфт наружного применения как внутреннего оборудования?

Ответ. Использовать внутренние муфты как наружную разводку кабеля категорически нельзя.

Распространенные ошибки во время установки соединительных муфт

Загрязненные поверхности

Установка соединительного элемента на кабель зачастую проводится в условиях траншей или котлованов, где достаточно тяжело следить за чистотой рабочего пространства. Однако во время работы с муфтами следует использовать дополнительные защитные средства в виде пленок. Требуется следить за чистотой и инструментов и расходных материалов, а также вовремя удалять загрязнения.

Нарушение технологии монтажа соединителей

Габариты соединительных трубок и проводов должны соответствовать требованиям завода-производителя. В противном случае со временем могут появиться некоторые дефекты. Их необходимо заблаговременно обнаружить и затереть напильником, после чего обработать площадь шлифовальным кругом. Также шлифовке нужно подвергнуть выступающие элементы крепежных деталей. После завершения данных работ следует тщательно убрать образовавшиеся опилки.

Неравномерность толщины изоляции манжеты

Данная проблема может возникнуть во время усадки рукава с толстыми стенками методом термоусадки. Во избежание этого необходимо равномерно разогреть всю обрабатываемую площадь. В некоторых случаях сделать это невозможно из-за условий работы.

Применение согнутого отражателя из жести дает возможность равномерно распределить тепло по всей поверхности для обеспечения одинакового прогрева клеевого состава, который присутствует в герметике, и его равномерного распределения.

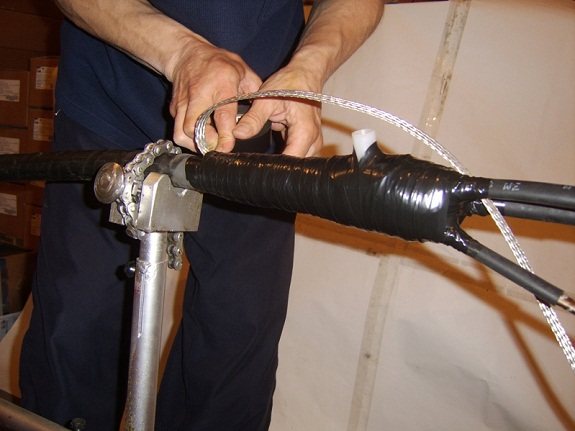

Установленная соединительная муфта

Нарушенная герметичность муфт

У деталей, которые устанавливаются на высоковольтные силовые линии, имеется три герметичных пояса:

  • межфазный пояс;
  • внутренний (в корпусе);
  • на внешней поверхности соединения.

Для усадки внешних герметичных поясов используются дополнительные герметизующие средства для обработки стыков. После термической обработки клеевой состав должен выступать за края стыка и создать своеобразный барьер для предотвращения попадания вредных веществ.

Если вещество не выступило, значит, была допущена ошибка во время данного процесса. Также перед тем, как начать работы по укладке собранного соединения в почву необходимо провести тщательную ревизию для обнаружения возможных дефектов. Если вы обнаружили повреждения изоляционного слоя, необходимо монтировать ремонтный рукав с клеевым основанием.

Воздушные массы в муфтах

Каждая полость между элементами муфты должна быть заполнена герметизующим материалом. Если в корпусе муфты образуется воздушная масса, то несомненно начнется процесс образования ионов.

Если подвести итог, то соединительные элементы для силовых линий должны устанавливаться согласно строгим рекомендациям и с соблюдением определенных правил. Все действия должны проводить специалисты, поскольку данные операции требуют высокой квалификации и наличия приличного багажа опыта. Самостоятельно делать это не рекомендуется.

Вернуться к содержанию

Неправильные способы соединения

Перечислив правильные способы соединения медных и алюминиевых проводов, нельзя не упомянуть о том, как поступать при электромонтаже нельзя.

Считается, что если выполнить залуживание проводника из меди, то его непосредственная скрутка с алюминием становится возможной. Мнения на этот счет различаются и в большинстве из них говорится о том, что таким образом соединять медный провод с алюминием можно. Но риски все равно есть. Правила залуживания просты и надежны только на первый взгляд. Со временем защитный слой может начать разрушаться, а контролировать этот процесс практически невозможно. Именно поэтому от данного метода также лучше отказаться или использовать его только в самых крайних случаях и на короткий срок.
