Характеристики проводов ПГВА

ПГВА провод нашел широкое применение в первую очередь в автомобильной промышленности. Его используют для прокладки проводки в автомобилях, тракторах, мопедах, а также других механизмах и устройствах.

Основным его достоинством является повышенная гибкость и устойчивость к таким агрессивным средам как бензин, масло и дизельное топливо. Но давайте обо всем по порядку.

  • Способ изготовления и технические параметры провода Способ изготовления провода
  • Технические параметры провода
  • Варианты поставки провода
  • Вывод
  • Технические характеристики

    — провод автотракторный с поливинилхлоридной изоляцией в соответствии с СТ ТОО06 — предельно допустимая рабочая температура -50°С до + 70°С — электрическое сопротивление токопроводящей жилы на длине 1 км (не более), для жилы сечением: — 0,5 мм2 — 37,1 Ом — 0,75 мм2 — 24,7 Ом — 1,0 мм2 — 18,5 Ом — 1,5 мм2 — 12,7 Ом — 2,0 мм2 — 9,4 Ом — номинальное напряжение — до 48 В — электрическое сопротивление изоляции на длине 1 км — не менее 3,0 мОм — минимальный радиус изгиба, не менее 10-кратного значения минимального размера провода.

    В данной статье мы хотим рассказать о специальном виде проводов, основное назначение и область применения которых является автомобиле- и тракторостроение. Провод ПГВА используется для соединения различного электрооборудования и приборов номинальным напряжением до 48 В. Расшифровывается маркировка провода ПГВА как: провод автотракторный. Производят его по ТУ. ПГВА: ОКП 35 521201.

    Исходя из технических характеристик, которые вы можете посмотреть в конце данной статьи, указанного вида проводов, их применение может осуществляться практически в любых температурных условиях различных климатических зон. Разве что в условиях сверхнизких температур арктики без дополнительного оборудования автомобильной техники они могут подвести.

    Маркировка провода ПГВА классически состоит из аббревиатуры первых букв слов характеризующих данный вид изделия:

    П – Провод

    Г – Гибкий

    В — Изоляция из поливинилхлоридного пластиката

    А – Автотракторный

    Если рассматривать конструкцию этого провода, то отметим, что это многожильный медный провод в пластиковой изоляции. Он обладает хорошей стойкостью к растрескиваемости, воздействию дизельного топлива, бензина и масел. Соответственно воздействие солнечного света также на него оказывает минимальное воздействие. Его можно многократно сгибать без повреждения изоляции и самое главное токопроводящих жил.

    Также при одиночной прокладке провод ПГВА не распространяет горение. Пластик из которого выполнена изоляция данного провода не поддерживает горение и при возгорании происходит затухание открытого огня. Как и у многих материалов для электрооборудования, в том числе проводов, у ПГВА есть модификации. Это ПГВАЭ – тот же провод, но имеющий экранирование, а также ПГВТА – провод с повышенной гибкостью, одножильный, теплостойкий. У них отдельные характеристики намного превосходят базовый провод и используют их в особо сложных условиях эксплуатации.

    Для удобства работы автомехаников провод ПГВА выпускается в изоляции различных цветов и различного сечения.

    Промышленностью провод ПГВА выпускается в бухтах длиной по 100 метров, если сечение не более 6 мм. При этом вес такого мотка не более 25 кг. Если сечение провода больше чем 6 мм, его наматывают на специальные катушки диаметром до 400 мм, либо деревянные барабаны.

    В зависимости от сечения токопроводящих жил вес провода ПГВА может быть от 1,5 кг на 1000 метров (сечение жил 0,2 мм) до более 1000 кг на 1000 метров (сечение жил 95 мм).

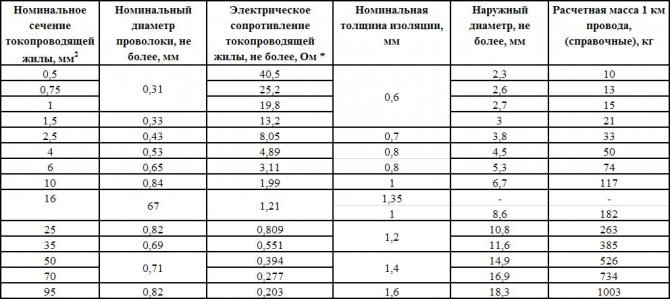

    Технические характеристики провода ПГВА

    Жила – медная многопроволочная из мягкой проволоки;

    Изоляция – ПВХ пластификат (ГОСТ 5960-77);

    Длина – при сечении от 2,5 до 25 мм2: 100 метров, при сечении от 35 до 95 мм2: 50 метров;

    Рабочее напряжение – 48 В;

    Температурный диапазон применения – от – 40 до + 105 °С;

    Срок службы – 10 лет;

    Гарантийный срок эксплуатации – 3 года;

    Минимальный радиус изгиба – 10 диаметров;

    Цвет изоляции – белый, оранжевый, желтый, красный, черный, коричневый, зеленый, синий, голубой, розовый, бордовый, фиолетовый (возможна двухцветная изоляция в виде продольных полос);

    Сопротивление жилы при длине 1 км (не более) — 0,5 мм2 — 37,1 Ом; 0,75 мм2 — 24,7 Ом; 1,0 мм2 — 18,5 Ом; 1,5 мм2 — 12,7 Ом; 2,0 мм2 — 9,4 Ом;

    Минимальная наработка при 70°С – не менее 20000 ч.

    Другие виды проводов

    Структура провода

    — медная токопроводящая жила по ТУ 662 РК-3812-4-134-00 класса 3 и 4 в соответствии с ГОСТ 22483-77 — изоляция жилы* из ПВХ пластиката в соответствии с ГОСТ 5960-77 — расцветка провода в соответствии с с СТ ТОО06: — белый (неокрашенный) (Б) — желтый (Ж) — оранжевый (О) — красный или бордовый (К) — розовый (Р) — синий или голубой (Г) — зеленый (З) — коричневый (Кч) — черный (Ч) — фиолетовый (Ф).
    *По заказу потребителя цвет изоляции провода может быть любым! *Допускается двухцветная изоляция в виде продольных полос.

    Применение провода ПГВА: Провод предназначен для соединения автотракторного электрооборудования и приборов на напряжение до 48В.

    Варианты поставки провода

    Цена на провод может отличатся в зависимости от способа его поставки конечному потребителю. Это зависит от сечения провода и договорённостей между производителем и покупателем.

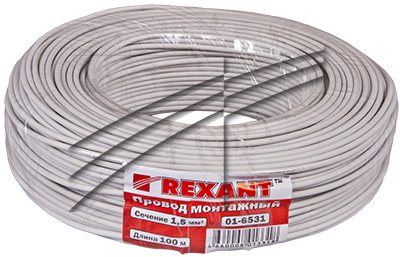

    Бухта ПГВА

    Обычно провод поставляется в бухтах. Их длина для провода с сечением от 0,2 до 25 мм2 составляет до 100 метров.
    Для проводов же сечением до 95 мм2 длина провода обычно не меньше 50 метров.
    Варианты поставки проводов ПГВА Вес бухты обычно не превышает 25кг. В некоторых случаях в бухте могут быть провода длиной более 10 метров, но менее стандартных.
    Но суммарная масса таких провод не может превышать 5% от суммарного объема поставок.
    Цветовая палитра проводов ПГВА Отдельным вопросом является цвет провода. Как вы можете видеть на видео он может варьировать в достаточно широких пределах.
    Это зависит от договорённостей между производителем и покупателем.

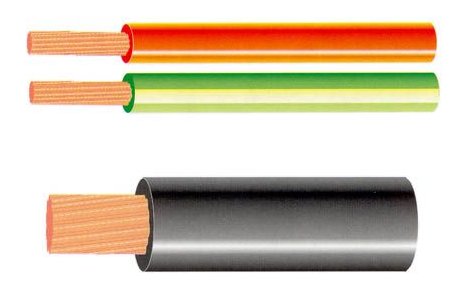

    Гарантия на провода ПГВА

    Гарантийный срок службы такого провода составляет не менее 3 трех лет.
    В то же время срок службы для провода составляет 10 лет. На практике же он служит гораздо дольше.

    Обратите внимание! Согласно норм ПУЭ каждый проводник должен иметь цветовую маркировку, соответствующую сфере его применения. Так согласно п.1.1.30 ПУЭ для маркировки положительного провода в сети постоянного тока следует использовать красный цвет. Для маркировки отрицательного проводника – синий. В связи с тем, что ПГВА это автомобильный провод преимущественно используется именно эта расцветка.

    ГОСТ (ТУ / VDE) провода ПГВА:

    • ГОСТ 26445-85 (Общий ГОСТ)
    • ТУ 16.К17-021-94 (Электрокабель ХКА Кирскабель Марпосадкабель Псковкабель Подольсккабель Рыбинсккабель Камкабель СКК Сарансккабель Уралкабель Уфимкабель Чувашкабель Электропровод Автопровод Энергокабель Кавказкабель Режкабель)
    • ТУ 3552-001-59680332-2004 (Томсккабель)

    Если у Вас возникли вопросы при поиске интересующей кабельной продукции не тратьте время, свяжитесь с менеджером отдела продаж

    по телефону (звонок бесплатный) или воспользуйтесь кнопкой «заказать» оставив Ваш телефон в форме заявке.

    Наши специалисты дадут обратную связь в течение 10 минут

    Описание ПГВ

    Провод ПГВ используется в общепромышленных и специальных электрических сетях. С его помощью подключают электроустановки, силовые и управляющие цепи, системы освещения, машины, механизмы. Он может выступать в роли гибких выводных окончаний, посредством которых подсоединяются асинхронные трехфазные силовые агрегаты, электроприводы АИР, приборы и электронные блоки. Это электротехническое изделие рассчитано на эксплуатацию в сетях переменного тока промышленной частоты с рабочим напряжением до 500 В либо в цепях постоянного тока с номинальным напряжением 1 кВ.
    Маркировка изделия расшифровывается следующим образом:

    П — категория: силовой провод;

    Г — особые свойства: высокая гибкость;

    В — материал изоляции жил: поливинилхлорид.

    Провод ПГВ, цена которого в нашей компании демократична, обладает превосходными эксплуатационными параметрами. Ведь медь — отличный проводник. Она выдерживает токовые перегрузки, высокие температуры. При этом не боится многократных изгибов, линейных и ударных воздействий, вибраций, акустического шума. ПВХ-изоляция водонепроницаема. Она защищает проводник от атмосферных осадков, конденсата, инея, пыли, ультрафиолета. Таким образом, эксплуатировать изделие можно в зданиях, промышленных сооружениях и вне них.

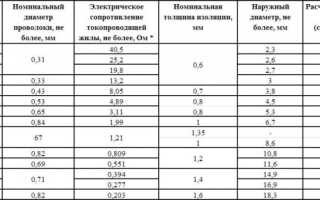

    Таблица 5

    Номинальное сечение токопроводящей жилы мм2 ПВА 4, ПГВА, ПГВАБ, ПГВАЭ, ПГВАД, ПГВТА ПВА, ПВАМДЭ, ПВАЭ
    Номинальный диаметр проволок жилы, мм, не более Электрическое сопротивление жилы, Ом, не более Номинальный диаметр проволок жилы, мм, не более Электрическое сопротивление жилы, Ом, не более
    0,20 0,21 89,1
    0,35 0,27 57,0
    0,50 0,31 40,5 0,21 39,0
    0,75 0,31 25,2 0,21 26,0
    1,0 0,31 19,8 0,27 19,5
    1,2 0,33 16,0 0,27 16,0
    1,5 0,33 13,2 0,33 13,2
    2,0 0,43 9,97 0,27 9,98
    2,5 0,43 8,05 0,33 7,98
    3,0 0,53 6,52 0,33 6,46
    4,0 0,53 4,89 0,33 4,95
    5,0 0,65 3,83 0,33 3,96
    6,0 0,65 3,11 0,41 3,30
    8,0 0,87 2,40 0,41 2,55
    10,0 0,84 1,99 0,41 1,91
    16,0 0,67 1,21 0,41 1,21
    25,0 0,82 0,809 0,41 0,780
    35,0 0,69 0,551 0,41 0,554
    50,0 0,71 0,394
    70,0 0,71 0,277
    95,0 0,82 0,203

    Для провода марки ПВА 1 электрическое сопротивление токопроводящей жилы — не более 36,7 Ом.

    Провода марок ПВА, ПВАЭ, ПВА 1, ПВА 4, ПВАМДЭ стойки к продавливанию при температуре 110 °С в течение 8 ч.

    Коэффициент гибкости проводов марок ПГВА и ПГВАЭ в исполнении ХЛ при изменении температуры окружающей среды от минус 60 до (25 ± 10) °С — не более 10.

    Провод марки ПГВТА стоек к изгибам. Число циклов приведено в табл.6, угол изгиба — 90°.

    Таблица 2

    Число и номинальное сечение жил, мм2 Наружный диаметр (размер), проводов, мм, не более
    ПВАМДЭ ПВА1 ПГВАД
    1 х 0,5 1,6
    2 x 0,5 6,2 2,3×4,6
    2 x 0,75 6,8
    2 x 1,0 7,8

    Провода имеют сплошную или комбинированную расцветку в виде двух полос вспомогательного цвета по основному цвету. Используется 11 различных цветов.

    Строительная длина проводов всех марок, кроме марки ПГВАБ, для сечений жил:

    0,2-25 мм2 — не менее 100 м,

    35 — 95 мм2- не менее 50 м.

    Для провода марки ПГВАБ строительная длина — не менее 50 м.

    Характеристики провода ПГВ

    • Медная жила обладает высокой электропроводимостью, прочностью, гибкостью, теплостойкостью.
    • Поливинилхлоридная изоляция считается одним из лучших изоляционных материалов.
    • Поэтому провод с такими конструктивными элементами допустимо эксплуатировать при атмосферной температуре от -60 °С до +50 °С и влажности 98 %.
    • Минимальный монтажный изгиб изделия — 10 общих диаметров.
    • Срок службы при соблюдении рекомендуемых эксплуатационных режимов и нагрузок — 30 лет

    УСЛОВИЯ ЭКСПЛУАТАЦИИ

    Провода предназначены для эксплуатации при температуре окружающей среды от минус 40 до 45°С для исполнения У и Т и от минус 60 до 40°С для исполнения ХЛ, при относительной влажности воздуха до 90% при температуре до 27°С.

    Монтажные и эксплуатационные изгибы с радиусом изгиба не менее 10 наружных диаметров провода допускаются для проводов марок ПГВА и ПГВАЭ в исполнении ХЛ при температуре не ниже минус 60°С, для остальных марок — минус 30°С. Для провода марки ПГВТА радиус изгиба при температуре не ниже минус 30°С — не менее одного наружного диаметра провода.

    Таблица 4

    Номинальное сечение токопроводящей жилы, мм2 Расчетная масса 1 км провода, кг
    ПВА ПВА1 ПВАЭ ПВАМДЭ ПВА 4 ПГВА ПГВАЭ ПГВАД ПГВАБ ПГВТА
    0,2 3
    0,35 5
    0,5 9 8 26 52 10 10 25 17 9
    0,75 12 30 66 13 13 31 12
    1,0 15 35 79 15 15 35 19 14
    1,2 17 38 18 38 23
    1,5 20 41 20 21 43 25 20
    2,0 26 49 26 49 32
    2,5 33 59 32 33 55 39 32
    3,0 36 62 37 62 44
    4,0 50 81 49 50 77 55 48
    5,0 62 96 60 90 68
    6,0 73 110 73 74 105 81 71
    8,0 92 127 91 128 100
    10,0 115 157 117 158 119 110
    16,0 186 242 182 231 176
    25,0 269 332 263 333 263
    35,0 374 457 385 458 363
    50,0 526 608 515
    70,0 734 827 720
    95,0 1003 1108 980

    Электрическое сопротивление токопроводящей жилы на длине 1км приведено в табл.5.

    Таблица 3

    Номинальное сечение токопроводящей жилы, мм2 Наружный диаметр проводов, мм, не более
    ПВА ПВА 4 ПГВА ПВАЭ ПГВАЭ ПГВАБ ПГВТА
    0,20 1,5
    0,35 1,7
    0,50 2,3 2,3 2,3 2,9 2,9 2,3
    0,75 2,6 2,6 2,6 3,2 3,2 2,6
    1,0 2,7 2,7 2,7 3,3 3,3 3,3 2,7
    1,2 2,9 2,9 3,5 3,5 3,5
    1,5 3,0 3,0 3,0 3,6 3,6 3,6 3,0
    2,0 3,6 3,5 4,3 4,2 4,2 _
    2,5 3,9 3,8 3,8 4,6 4,6 4,6 3,8
    3,0 3,9 4,0 4,6 4,7 4,8
    4,0 4,5 4,5 4,5 5,2 5,2 5,1 4,5
    5,0 5,4 4,9 6,1 5,6 5,5
    6,0 5,5 5,3 5,3 6,2 6,0 5,9 5,3
    8,0 5,5 5,5 6,2 6,2 6,1
    10,0 6,7 6,7 7,6 7,6 7,5 6,7
    16,0 9,0 8,6 9,6 9,8 8,6
    25,0 10,8 10,8 12,0 12,0 10,3
    35,0 11,6 11,6 12,8 12,8 11,6
    50,0 14,9 16,7 14,5
    70,0 16,9 18,1 16,2
    95,0 18,3 19,5 18,3

    Масса проводов приведена в табл.4.

    Таблица 1

    Марка провода Наименование провода Преимущественная область применения Температурный диапазон использования, °С
    ПВА Провод высокой гибкости с медной жилой, с поливинил-хлоридной (ПВХ) изоляцией, одножильный, теплостойкий Для требующего повышенной гибкости соединения электрооборудования и приборов, работающих при повышенной температуре от минус 40 до 105
    ПВАЭ То же, экранированный То же, в местах, где требуется экранирование провода То же
    ПВАМДЭ Провод высокой гибкости с двумя медными жилами, с ПВХ изоляцией, экранированный, в ПВХ оболочке, теплостойкий То же »
    ПВА1 Провод с луженой медной однопроволочной жилой, с ПВХ изоляцией, одножильный, теплостойкий Для фиксированного монтажа электрооборудования и приборов »
    ПВА4 Провод повышенной гибкости с медной жилой, с ПВХ изоляцией, одножильный, теплостойкий Для соединения электрооборудования и приборов, работающих при повышенной температуре »
    ПГВА То же, но не теплостойкий Для соединения электрооборудования и приборов от минус 40 (от минус 60 для исполнения ХЛ) до 70
    ПГВАЭ То же, экранированный То же, в местах, где требуется экранирование провода То же
    ПГВАБ То же, что ПГВА, бронированный медной, стальной оцинкованной или алюминиевой проволокой Для прокладки в местах, где требуется защита от механических повреждений »
    ПГВАД То же, что ПГВА, двухжильный Для соединения электрооборудования и приборов »
    ПГВТА То же, что ПГВА, теплостойкий То же от минус 40 до 90

    Примеры условного обозначения при заказе и в документации другого изделия:

    провода марки ПВА с жилой сечением 1,0 мм2 с изоляцией красного цвета:

    Провод ПВА -1,0-К ТУ16.К17-021-94;

    провода марки ПГВА с жилой сечением 1,0 мм2, с комбинированной (белой с черными полосами) расцветкой изоляции:

    Провод ПВА-1,0-БЧ ТУ16.К17-021-94;

    то же, исполнения ХЛ:

    Провод ПГВА-ХЛ-1.0-БЧ ТУ 16.К17-021-94.
