Провод СИП: расшифровка, конструкция, виды, технические характеристики

Провод СИП расшифровывается как самонесущий изолированный провод. Данный тип проводки был разработан в 60-ых годах в Финляндии. Основная область применения – создание магистральных ЛЭП, ответвлений от основных линий электропередачи, обустройство подводки к зданиям и трансформаторным будкам.

Различные модификации СИП могут использоваться для освещения, если в составе присутствуют осветительные провода.

СИП кабель бывает нескольких видов: СИП-1, СИП-2, СИП-3 и т.д. Каждая разновидность отличается особыми техническими характеристиками и сферой применения.

Основная сфера использования

Провода СИП применяются для следующих целей:

  • создание отводов от основной линии электропередач;
  • прокладка осветительных линий;
  • подключение ЛЭП к трансформаторной будке;
  • подключение дачных строений, промышленных и общественных объектов, жилых домов;
  • прокладка проводки по стенам зданий.

Условия использования провода зависят от конкретной маркировки. СИП с дополнительной герметизацией можно применять в условиях повышенной влажности, в том числе в тропических районах, рядом с большими искусственными или природными водоемами, заливами.

Изделия с изолированным нулевым проводом подходят для использования в условиях повышенного содержания солей, т.е. в приморских городах, у солончаков или океанского побережья.

Изолированные провода практически полностью вытеснили своего предшественника. СИП повсеместно используются в развитых странах, государствах тропического пояса, северных районах.

Важно! Проводка в среднем выдерживает перепад температур от -20 до +70 градусов, поэтому подходит для применения в самых разнообразных погодных и климатических условиях.

Расшифровка маркировки СИП

В сравнении с другими марками, провод СИП представляет собой токоведущий элемент для передачи электроэнергии, который расшифровывается по трем буквам названия:

  • С – обозначает, что провод самонесущий;
  • И – указывает на наличие изоляции вокруг токоведущих жил;
  • П – говорит о том, что это именно провод, несмотря на наличие изоляционного покрытия и разветвление по жилам, из-за чего его могут приравнивать к кабелю.

Рассмотрите пример такого обозначения – СИП-1-3×20+1×25-0,4, здесь СИП-1 обозначает марку, 3×20 показывает, что три изолированные жилы имеют сечение в 20 мм2 каждая, 1×25 – означает что нулевая жила имеет сечение 25 мм2, 0,4 – номинальное напряжение для данной модели.

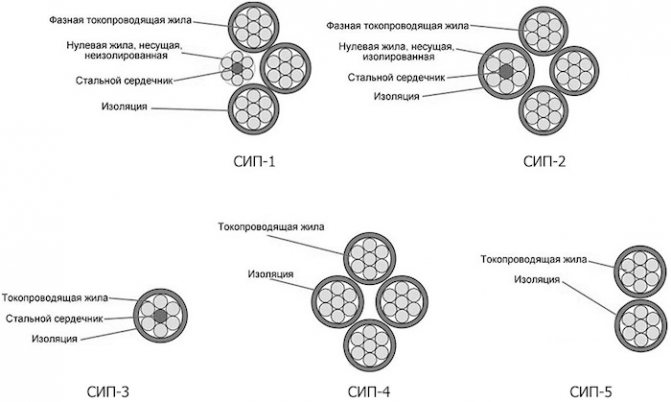

Провод СИП: расшифровка, конструкция, виды, технические характеристики

В зависимости от конкретной марки, выделяют пять основных разновидностей провода СИП, обозначаемые соответствующими цифрами после буквенного обозначения. В конце может присутствовать одна буква, указывающая на конструктивные отличия и эксплуатационные особенности. Данные отличия в марках СИП определяются конструктивными параметрами, поэтому их будет целесообразнее рассмотреть на конкретных примерах.

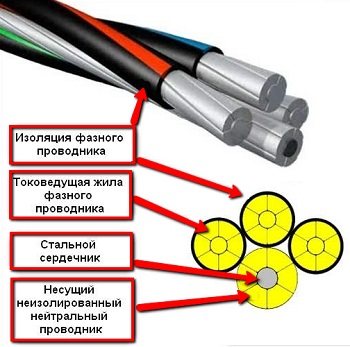

Конструкция самонесущего изолированного провода

Провода СИП, что становится ясно из названия, обладают изоляционным слоем. В зависимости от типа изделия, заизолирован может быть весь кабель или только некоторые его жилы. Следует отметить, что СИП состоит из нескольких частей:

· нулевой провод со стальным сердечником и алюминиевым покрытием, который выполняет роль несущего и упрочняет всю конструкцию;

· от 1 до 3 фазных жилы из алюминия или алюминиевого сплава, которые опутывают несущий по спирали.

Дополнительно наносится изоляционный слой из ПЭТ или сшитого ПЭТ. Последний отличается более высокой термоустойчивостью. Покрытие обязательно должно не выцветать под воздействием ультрафиолета, поскольку на его поверхности печатается маркировка.

Существуют разновидности кабеля без сердечника. Они хуже выдерживают механическую нагрузку, например, град, воздействие пластов снега, сильный ливень, поэтому не используются в северных регионах. С другой стороны, они отличаются большей гибкостью. Подробнее о конструкционных особенностях различных типов СИП рассказано далее.

Технические характеристики

Поперечное сечение жил проводов СИП имеет значения от 16 до 185 мм2, способно питать мощных потребителей и пропускать через себя токи до 500 А, а допустимые токи односекундных коротких замыканий могут достигать 16 кА. Существует большой выбор вариантов кабеля по размерам поперечного сечения и допустимой силе тока, поэтому такой провод является универсальным для построения воздушных линий.

Температура эксплуатации имеет диапазон от -60 до +50 °С, а исполнение провода может быть как для умеренного, так и холодного климата. Монтаж провода СИП возможен при температуре до -20 °С.

Срок эксплуатации достигает 45 лет и большинство производителей дают гарантию до 5 лет.

На такой кабель действует механическая нагрузка от ветра, наледи, снега, поэтому такие линии обязательно рассчитываются по весу и действию на них механических нагрузок. Для такого расчета используют данные по разрушающему усилию несущего троса в зависимости от типа, поперечного сечения и массы провода.

Достоинства и недостатки СИП

Самонесущие изолированные провода нашли широкое распространение в разных сферах. Их востребованность объясняется следующими преимуществами:

  1. Наличие изоляции позволяет защитить проводник от наводки стороннего напряжения, делает его более безопасным и пригодным для прокладки воздушных линий электропередач.
  2. Кабели с дополнительными осветительными проводами могут быть многофункциональными.
  3. Широкие возможности эксплуатации в разных температурных условиях.
  4. Срок службы более 40 лет, длительность заводской гарантии от 3 до 5 лет.
  5. Низкая стоимость обслуживания. Прочные кабели практически не требуют ремонта, при правильной установке не обрываются.
  6. Низкие требования к размерам опоры, а также к ширине ЛЭП. Благодаря этому размер линии электропередач сокращается, и устанавливать СИП можно даже в городах с плотной застройкой, где нет возможности применить более громоздкие вариации.
  7. Экономия электроэнергии. Потери при передаче от электростанции в кабель и затем потребителю практически отсутствуют.
  8. Сложность несанкционированного доступа к кабелю. Снижается вероятность незаконного подключения к ЛЭП.

Несмотря на ряд положительных характеристик, нельзя сказать, что у СИП нет недостатков. Данный тип кабеля при покупке обходится дороже, хотя экономичная эксплуатация может в дальнейшем компенсировать этот минус.

Вес кабеля гораздо выше, чем у аналогов, поэтому для поддержания ЛЭП в стабильном состоянии требуется чаще устанавливать опорные столбы.

Как выполняется подключение к проводу СИП?

После того, как самонесущий изолированный провод полностью проложен по опорам, выполняется подключение к цепям освещения (фонари на столбах, светодиодные прожекторы и так далее) и к бытовым потребителям (дома, коттеджи, офисные помещения и так далее). Этот процесс выполняется с помощью специальных зажимов, которые бывают 2-х видов:

  1. Изолированные (герметичные);

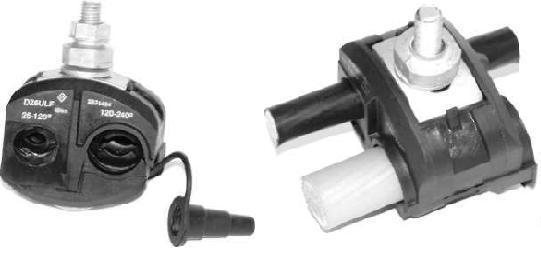

    Изолированные зажимы

  2. Неизолированные.

    Неизолированные зажимы

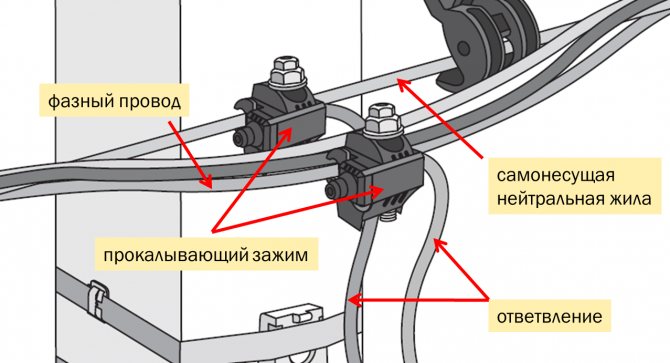

В результате выполненных работ должно получится следующее:

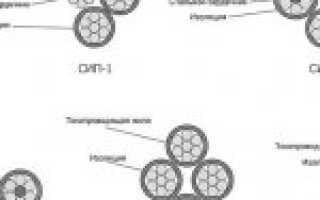

Разновидности СИП проводов

У проводов СИП есть 6 подтипов. Они отличаются по весу, номинальному напряжению, особенностям конструкции и сферам применения.

СИП-1

СИП 1

Провода типа СИП-1 состоят из несущей нулевой жилы, которая представляет собой алюминиевый провод со стальным сердечником, и 1-3 фазных жил из алюминия.

Изолируются только фазные жилы с использованием ПЭТ, нулевая остается без покрытия.

Температурные условия, которые выдерживает изделие – от -20 до +50-60 градусов.

Проводка в процессе эксплуатации может нагреваться до +90 градусов.

Важно! Есть вариация СИП-1А с изолированным нулевым проводом.

СИП-1 применяется для создания отводок 2-го и 3-го класса, ведущих к жилым частным домам.

Допускается применение на дачных участках при условии использования трехфазной электросети.

СИП-2

Провода СИП-2 отличаются от первого типа составом изолирующей оболочки. В качестве покрытия используется сшитый ПЭТ. Он более устойчив при нагревании, поэтому СИП-2 может длительно работать при нагревании до +70 градусов, некоторое время и при +90.

Есть СИП-2 с изолированным нулевым проводом или неизолированным. Более популярен изолированный вариант, СИП-2А. Он позволяет использовать кабель в условиях повышенного содержания соли, например, неподалеку от океана.

Данный тип проводки применяется для подключения многоквартирных и частных домов, промышленных предприятий.

СИП-3

СИП 3
Этот тип отличается повышенной устойчивостью как к механическим, так и к токовым нагрузкам.
Изоляционный слой более толстый, а сам провод одножильным, закреплен на стальном сердечнике.

Выдерживает номинальное напряжение 20-35 Вт. Оплетка несущего провода изготавливается из алюминиевого сплава.

Оболочка провода – сшитый ПЭТ.

Применяется при строительстве высоковольтных линий.

СИП-4

СИП 4

Самый популярный тип кабеля СИП. В нем отсутствует несущая жила, из-за чего провод становится более легким и гибким, но в то же время уязвимым к механическим нагрузкам.

Важно! СИП-4 нельзя использовать в районах, где возможны сильные снегопады и обледенения ЛЭП.

У СИП-4 есть подтипы:

1. СИПн-4. Устойчив к воздействию огня.

2. СИПгсн-4. Покрыт негорючим ПЭТ, в составе кабеля есть световые провода.

3. СИПсн-4. Негорючий ПЭТ, герметичная изоляция, защищающая от попадания влаги.

СИП-5

От СИП-4 отличается типом изоляции: используется сшитый ПЭТ, что позволяет увеличить срок выдержки предельно допустимых температур на 30%. Изделие применяется в составе ЛЭП до 2,5 кВт. Может включать осветительные провода.

СИП-7

Кабель с самыми высокими показателями номинального напряжения (до 110 Квт). Отличается трехслойной системой изоляции. Первый слой – сшитый полиэтилен, второй – с проводимостью тока, третий – устойчивый к атмосферным осадкам и механическим нагрузкам.

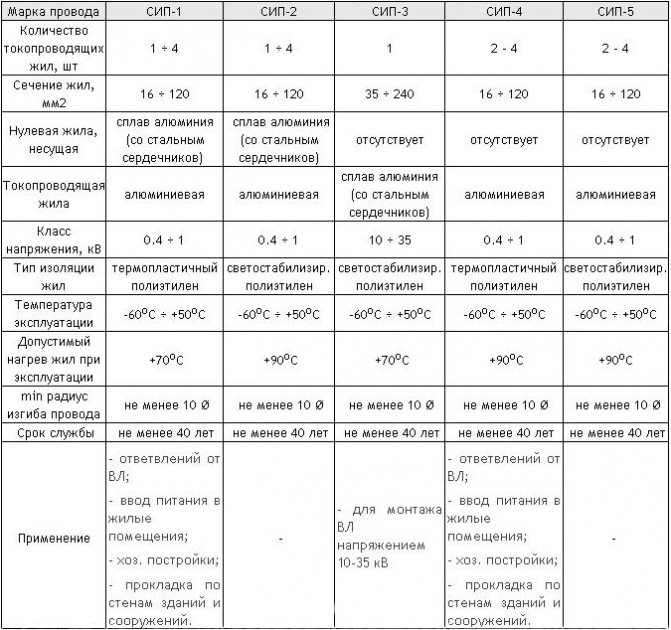

Сравнение разных марок в таблице

Таблица СИП

Преимущества СИП

  • При равнозначных капиталовложениях, ЛЭП с СИП требуют меньших эксплутационных расходов;
  • Уменьшение ширины вырубаемой просеки при строительстве ЛЭП в лесных массивах;
  • Возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями;
  • Возможность монтажа ЛЭП по фасадам зданий, что может исключить установки части опор, загромождающих тротуары, возможна прокладка полностью или частично скрытой сети, облегчается присоединение ответвлений в здания;
  • Уменьшение безопасных расстояний до зданий и других инженерных сооружений (электрических, телефонных, воздушных линий);
  • Высота над уровнем земли — 4 метра, для неизолированных проводов — 6 метров;
  • Исключена возможность короткого замыкания между проводами фаз или на землю;
  • Исключение опасности возникновения пожаров в случае падения проводов на землю;
  • Высокая безопасность обслуживания — отсутствие риска поражения при касании фазных проводов, находящихся под напряжением;
  • Меньший вес и большая длительность налипания снега, повышенная надежность в зонах интенсивного гололедообразования, уменьшение гололедно-ветровых нагрузок на опоры;
  • Снижение падения напряжения вследствие малого реактивного сопротивления;
  • Сокращение объемов аварийно-восстановительных работ;
  • Простота ремонтов, особенно при работах под напряжением;
  • Снижение вероятности хищения электроэнергии и разрушения ЛЭП;
  • Безопасность работ вблизи ЛЭП.

По требованию заказчика провод марки СИП-1 может поставляться с дополнительными изолированными жилами сечением 16 или 25 мм2 для подключения цепей освещения.

Особенности маркировки

Маркировка изделия условно делится на 4 составляющих:

  1. Конкретный тип СИП, например, СИП-1 или СИП-2. Если кабель с дополнительными модификациями, ставится буква: СИП-1а – с изоляцией нулевого провода, СИП-4н – негорючий, СИП-4гсн – негорючий, со световыми проводами, и т.д.
  2. Далее через черту указывается количество жил и их сечение. Первой указываются токопроводящие жилы, например, 3х70 – 3 жилы по 70 мм. Через знак «+» ставится количество нейтральных жил, например, 1х100 – одна несущая жила диаметром 100 мм.
  3. Через черту третьим ставится допустимое номинальное напряжение. Если параметров два, они ставятся через слеш: 0,6/1 означает, что кабель подходит дляЛЭП 0,6 и 1 кВт.
  4. Последней ставится ГОСТ или ТУ, по которому был произведен провод.

Маркировка наносится на кабель с теснением или без. Она должна быть нанесена плохо стираемой, устойчивой к УФ краской. Все символы обычно имеют размер 2 на 5 мм. Маркировка дублируется по всей длине кабеля с определенными промежутками.

Полезный совет! При покупке следует сразу узнать все характеристики кабеля, т.к. о наличии световых или контрольных проводов в обозначении может не говориться.

Конструктивные и электрические параметры

Количество и сечение жил, шт. х кв.мм Расчетная масса, кг/км Диаметр, мм Допустимая токовая нагрузка, А Односенкундный ток короткого замыкания, кА
с несущей жилой из алюминиевого сплава с алюминиевой несущей жилой, упрочненной стальной проволокой
1х16 + 1х25 137,4 158,7 15,0 75 1,0
3х16 + 1х25 273,2 294,5 22,0 70 1,0
4х16 + 1х25 341,1 362,5 22,0 70 1,0
3х25 + 1х35 400,8 434,2 26,0 95 1,6
4х25 + 1х35 502,1 535,4 26,0 95 1,6
3х35 + 1х50 557,0 600,1 30,0 115 2,3
3х50 + 1х50 697,4 740,6 33 140 3,2
3х50 + 1х70 753,0 815,7 35,0 140 3,2
3х70 + 1х70 966,2 1028,9 38 180 4,5
3х70 + 1х95 1035,7 1122,5 41,0 180 4,5
3х95 + 1х70 1229,0 1291,7 43 220 6
3х95 + 1х95 1298,5 1385,3 44 220 6
3х120 + 1х95 1528,6 1615,4 47 250 6

Арматура СИП

Для крепления кабелей выпускается целый набор вспомогательной арматуры. В комплект входит:

  1. Промежуточная подвеска для крепления основного кабеля к опоре, а также стальная крепежная лента со скрепами, которая, помимо болтов, прочно закрепляет подвесы.
  2. Анкерный кронштейн и зажим. Применяются в тех случаях, если от основной линии делают отводку. Кронштейн также крепится на столб при помощи стальных крепежных лент. К нему идет крепеж от анкерного зажима, который обеспечивает дополнительное натяжение и сбор проводов.
  3. Нейлоновые стяжки. Используются перед опорой и после нее, чтобы обеспечить необходимое натяжение кабелей и плотное соединение. Также устанавливаются в начале отвода, который может идти к трансформатору, жилому зданию или промышленному предприятию.

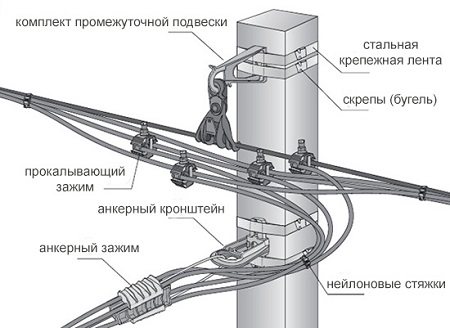

Для наглядности рекомендуется рассмотреть схему:

СИП арматура

Наиболее важной составляющей арматуры является прокалывающий зажим. Эта деталь обеспечивает соединение с токопроводящими жилами без снятия проводки.

Плотно прилегая к проводу, зажим прокалывает его при помощи стальной иглы. При этом риск попадания влаги или солей отсутствует, поэтому конструкция полностью безопасна.

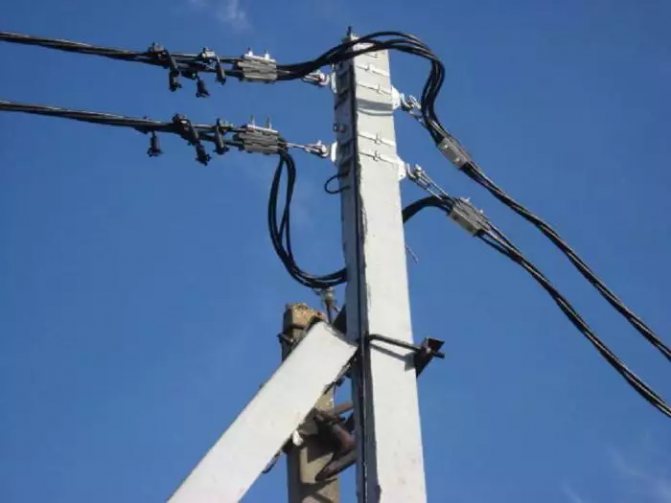

Монтаж кабеля СИП

Монтаж СИП кабеля возможен как на старые столбы линий электропередачи, так и на фасады зданий в населенных пунктах. Для закрепления не требуется специальных изоляторов.

СИП монтируется к фасадам сооружений на специальные крепления, анкера и фиксаторы, подвешивается к линиям на промежуточные зажимы. Для устройства ответвлений используют специальные мощные зажимы в зависимости от поперечного сечения провода.

При монтаже нужно учитывать, что точка ввода в здание должна быть на высоте не менее 2,7 м от поверхности земли, а зазор до нижней точки провиса между столбами не ниже 6 м. Основная опора должна находится от фасада здания не дальше 25 м, а расположение ответвительной опоры должно быть не более 10 м от фасада или стены здания.

В связи с тем, что монтаж провода СИП связан с большими токами и высоковольтными линиями, он должен монтировать строго в соответствии с электрической нормативно-технической документацией и только квалифицированным персоналом с соблюдением всех норм и правил охраны труда и безопасного производства работ.

Средняя стоимость изделий

Стоимость кабеля зависит от его типа, а также завода-изготовителя. Региональные предприятия устанавливают менее высокие цены, столичные компании продают товар по завышенной стоимости.Выгоднее всего приобретать СИП у уральских предприятий.

Средние показатели цены для Москвы:

  • СИП-1 – 20 рублей за метр;
  • СИП-2 – 25 рублей за метр;
  • СИП-3 – от 50 до 75 р.;
  • СИП-4 – от 35 до 90 р.

Проводкой кабеля могут заниматься как профессионалы, так и любители. Провода, обладающие изоляционным слоем, не могут ударить током, а простой алгоритм крепления арматуры дополнительно облегчает процесс. Единственная сложность – большой вес СИП сечением от 50 мм (3-4 кг на 10 м).

Что такое СИП кабель и его применение

Одиночный изолированный проводник составляет основу всех кабельных систем среднего напряжения (MV). Такая система, хотя и не защищена от соприкосновения проводов, в ней отсутствует риск возникновения короткого замыкание и, как следствие, искрения при контакте. Провода не страдают от птиц или животных, а также ветвей или обломков деревьев, падение которых на ЛЭП не исключается, особенно в условиях экстремальной погоды.

СИП в экстремальных погодных условиях

ГОСТ 18690-2012 определяет нормы для электропроводов, работающих под напряжением до 36 кВ, следующим образом: «Покрытые проводники состоят из провода, окруженного изоляционным материалом для защиты от случайных контактов с другими проводами и с заземленными объектами, такими как ветви деревьев и т. д. По сравнению с традиционной изоляцией проводов, это покрытие обладает пониженными свойствами, но этого достаточно, чтобы временно выдержать напряжение между фазой и землей».

СПРАВКА! Покрытый проводник имеет более низкие изолирующие свойства, чем «изолированный кабель», и предназначен для того, чтобы выдерживать условия, отличные от тех, что создаются для изолированных кабелей в электроустановках.

Существуют четыре различные системы, основанные на одном основном проводнике:

  • Покрытые проводники и тройной провод — один кабель, покрытый одним или несколькими слоями изоляции и экранирования.
  • Спейсерные кабельные системы (технология Hendrix), изготовленные в Соединенных Штатах, состоят из группы покрытых проводников, разделенных прокладками и поддерживаемых «соединительным» или контактным проводом.
  • Универсальная кабельная система Ericsson — трехжильный кабель, предназначенный для наземного или подземного использования. Обычно применяется в европейских и скандинавских странах.
  • Системы кабелей с воздушными жилами MV (MV ABC) — конфигурация, адаптированная по технологии LV ABC, в которой используются три изолированных провода и встроенный изолированный опорный кабель.

Технология покрытых проводников (CC)

CC состоит из одножильных проводников с различными слоями изоляции и наружных оболочек. Проводники, как правило, выполнены из алюминия, алюминиевого сплава или усиленной стальной конструкции с алюминиевым сердечником (ACSR). Внешний слой высокой плотности устойчив к истиранию, электрическому прослеживанию и ультрафиолетовому излучению. Изоляционные материалы — полиэтилен, XLPE и EPR. XLPE и HDPE — являются наиболее часто используемыми для производства оболочки покрытых проводников.

Конструкция сип кабеля

Ещё их делают из сшитого полиэтилена, поскольку он обладает примерно в двадцать раз большей стойкостью к растрескиванию под воздействием окружающей среды и примерно в пять раз высшей ударопрочностью и прочностью на разрыв по сравнению с изоляцией из полиэтилена высокой плотности.

В проводниках с одной оболочкой обычно используются несжатые провода из алюминиевого сплава с оболочкой из сшитого полиэтилена или полиэтилена высокой плотности. Более тонкие оболочки уменьшают общий диаметр и, следовательно, сопротивление ветра, что приводит к снижению уровня вибрации и температурной нагрузки.

Одиночная оболочка CC

Характеристики однослойных СС – Однослойный кабель СИП

  • единственный слой, действующий как изоляция и защитная оболочка;
  • обычно используется полиэтилен низкой плотности (XLPE);
  • толщина покрытия колеблется от 2,3 до 3,3 мм.;
  • более низкая импульсная прочность, чем у двух- и трехслойных конструкций;
  • обеспечивает некоторую устойчивость к сбоям, вызванным контактом с деревьями и дикими животными.

Устойчивость к импульсному пробою одного слоя оболочки из сшитого полиэтилена составляет около 115 кВ. Однако электрическое напряжение, возникающее при замыкании проводов деревьями или токопроводящими предметами, упавшими поперек линии, могут разрушить оболочку, воздействуя на нее как в течение многих месяцев, так и за несколько минут. Все зависит от напряжения системы. Поверхностное напряжение больше у фарфоровых изоляторов, чем у полимерных, что обусловлено разницей в диэлектрических постоянных фарфора (в три раза больше, чем у полимерных материалов) и оболочки из сшитого полиэтилена.

ВАЖНО! Отслеживание поверхности проводника с оболочкой из сшитого полиэтилена также происходит в прибрежной среде, особенно если содержание сажи составляет около 3 % (что имеет место во многих СС). Этот эффект может быть уменьшен путем использования полимерных изоляторов или переключения на проводник с оболочкой из HDPE, который содержит существенно меньше сажи.

Многослойная оболочка CC (MV)

Многослойный кабель СИП немного теряет свои характеристики, если оснащен тремя, пятью или семью слоями оболочки. Как правило, один слой изоляции не ухудшает качества работы провода, но делает его более уязвимым. Много слоев изоляции обеспечивают устойчивость к проникновению влаги.

Выбор сечения и проверка изделия

Отправляясь в магазин за покупкой самонесущего изолированного провода, обратите внимание на расчетный ток. Для подсчета требуемой величины формируют схему, в которой учитываются длина участков электросети и нагрузка на каждом из них.

После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения. Таблица сечений СИП в зависимости от допустимых токов:

Сечение жил, кв. ммДопустимый ток для изоляции из LPDEДопустимый ток для изоляции из сшитого полиэтилена

16 70 100
25 95 130
35 115 160
50 140 195
70 180 240
95 220 290
120 250 340

Например, если расчетный ток составил 110 А, то нужно приобрести СИП-1 сечением 35 кв. мм или СИП-2 сечением 25 кв. мм. Последний вариант является предпочтительным, поскольку такой провод будет легче, крепче и более защищен от воздействия ветра и атмосферных осадков.

Совет! Выбирая СИП, старайтесь покупать провод с токоведущими жилами большего диаметра, чем требуется в соответствии с расчетом. Это позволит покрыть любые увеличения нагрузки, которые случатся в будущем.

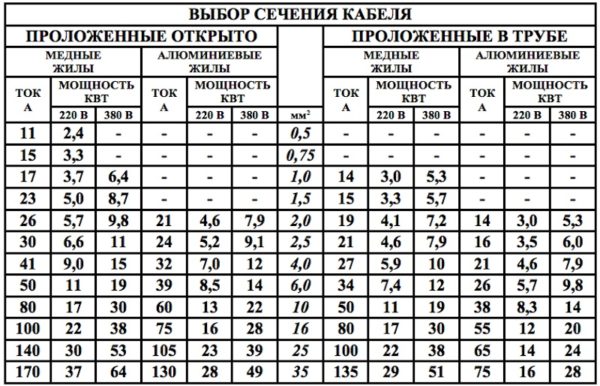

Выбор сечения для жил из разного материала

Прежде чем выполнять монтаж провода, убедитесь в целостности всех жил. Для этого используется мультиметр:

  1. Переключите тумблер на положение «Прозвонка» сектора сопротивлений, затем соедините друг с другом щупы красного и черного цветов. В случае исправности прибора вы услышите сигнал, указывающий на активированный режим прозвонки.
  2. Двумя щупами коснитесь обоих концов СИП-провода. Если на проводнике нет повреждений, то вы услышите звуковой сигнал, указывающий на то, что заряд дошел из одного конца в другой.
  3. Данные действия нужно будет повторить для каждой жилы.

Аналогичные проверки следует проводить для тумблера, установленного на секторе измерения сопротивления от 200 Ом до 200 кОм. Если на дисплее будет показан «0», то проводник целый, «1» – на линии есть обрыв.

Конструкция и состав СИП

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

Конструкция самонесущего провода

В целом СИП состоит из следующих компонентов:

  • токопроводящие жилы;
  • сердечник из стальной проволоки;
  • полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого.

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

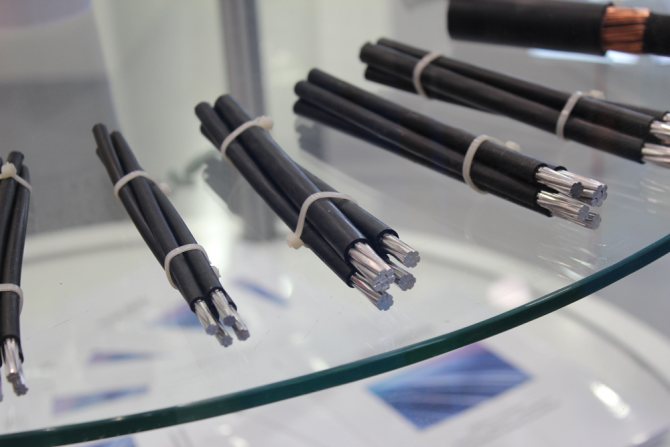

Провода марки СИП

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

  1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
  2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
  3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.
Ссылка на основную публикацию
