Кабель КГ – технические характеристики с классификацией

Кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660В частотой до 400Гц или постоянном напряжении 1000В. Гибкость кабеля обеспечивается применением многопроволочных токопроводящих жил и малым шагом скрутки их в кабель.

Кабели КГ предназначены для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях. Кабель устойчив к воздействию солнечных лучей и многократным изгибам.

Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется.

В условное обозначение кабелей с нулевой жилой к марке добавляется буква «н», кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами добавляется буква «в».

токопроводящая жила

— круглая из мягкой медной проволоки.
разделительный слой
— синтетическая полиэтилентерефталатая пленка, марки ПЭТ-Э.
изоляция
— специальная изоляционная резина, на основе натурального и бутадиенового каучуков.
оболочка
— шланговая резина, типа РШТ, на основе натурального и бутадиенового каучуков.
скрутка
— изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
электрическое сопротивление изоляции на 1 км длины
— при +20°С не менее: 50 мОм.
количество жил
— 1, 2, 3, 4, 5.
cечение жил, мм²
— 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400.

Дополнительная маркировка кабеля КГ:
Т
— кабель КГ в тропическом исполнении;
ХЛ
— кабель КГ в холодостойком исполнении;
вид климатического исполнения
— У1-У3, ХЛ1-ХЛ3, Т.
температура эксплуатации кабеля КГ
— — 40°С до + 50°С.
устойчивость к воздействию температуры на жилу
— до 75°С.
растягивающее усилие кабеля на 1 мм² суммарного сечения всех жил
— не более 19,6 Н.
радиус изгиба кабеля
— не мене 8 наружных диаметров.
срок службы
— 4 года.
ОКП
— 35 4441 01.
ГОСТ
— 22483, 15150-69.

Характеристики

  • Марка?Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции. КГ
  • Количество жил?Силовой кабель имеет от 1 до 5 жил.Кабель с 1 жилой применяется в зависимости от цвета жилы:жз — заземление.,голубой(синий) — ноль.белый, красный, черный — фазные цвета.Кабель с 2 жилами применяют для ноля и фазы,3 жилы — ноль, фаза, 1
  • Сечение жилы (мм/кв)?Сечение или площадь среза, измеряется в квадратных миллиметрах.От сечения зависит пропускная способность жилы, проще говоря сколько ампер сможет пропустить жила.Чем больше сечение тем меньше сопротивление (Ом).На напряжение сечение 35
  • Материал жилы?Медь — первый по значимости материал жил, это обусловлено:1)Высокой электрической проводимостью.2)Достаточная механическая прочность.3)Удовлетворительная устойчивость к коррозии.Алюминий — второй по значимости материал жил по следующим п Медь
  • Материал изоляции?ПВХ — поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения.)ПНД — полиэтилен (самый стойкий к в Резина
  • Материал оболочки?Оболочка (защитный шланг) — защищает изоляцию жил от внешних воздействий (механического, химического, термического, ультрафиолетового). Резина
  • Максимальный вес (кг/м)?Вес является расчетной величиной, реальные показатели могут отличаться. 0.59
  • Максимальный наружный диаметр (мм) 16.4
  • Электрическое сопротивление жилы (ом/км) 0.55
  • Допустимый радиус изгиба (мм) 131.2
  • Допустимая токовая нагрузка при прокладке на воздухе (А) 270
  • Номинальное переменное напряжение (кВ) 0.66
  • Диапазон температур эксплуатации (°С) от -40 до +50
  • Срок службы 4
  • Код ОКП 354 441
  • Класс пожарной опасности по ГОСТ 31565-2012 02.8.2.5.4
  • Сопротивление изоляции жил (МОмкм) 50
  • Толщина изоляции жил (мм) 1.4
  • Масса цветного металла (г/м) 311.5
  • Минимальная температура эксплуатации (°С) -40
  • Максимальная мощность при прокладке в воздухе, 220V (кВт) 50
  • Максимальная мощность при прокладке в воздухе, 380V (кВт) 92.12
  • Тип исполнения по ГОСТ 31565-2012 Без обозначения
  • ГОСТ 24334-80
  • Класс жилы по ГОСТ 22483-2012 5
  • Максимальный диаметр жилы 9.2
  • Максимальный расчетный вес (кг/км) 590
  • Длительно допустимая температура нагрева жил 75
  • Допустимые усилия при тяжении (Н) 1050
  • Допустимые усилия при тяжении (Н) 1050
  • КГ 1х35 — кабель силовой медный гибкий с 1 многопроволочными жилами сечением 35 миллиметров квадратных, в резиновой изоляции и оболочке.

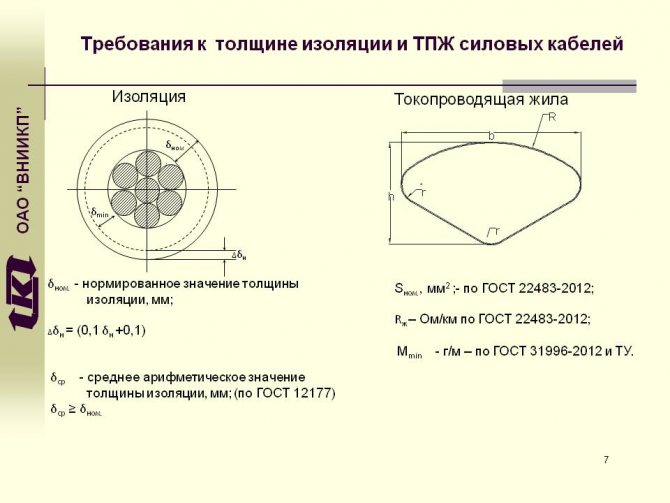

Толщина изоляции и оболочки кабеля

Толщина изолирующего покрова кабеля зависит от конструктивных особенностей изделия, его номинального электронапряжения и сечения электропроводников.


Толщина изоляционного слоя из пластмассовых полимеров (ПВХ и полиэтилена) и резины регулируется ГОСТом 23386-78. Данный документ устанавливает 6 категорий (к ним добавляется индекс «п» — плас — резина):

  • И-1 — для кабельных изделий в оболочке, которые функционируют в энергосистемах 0,22/0,38 кВ с номиналом переменного электронапряжения до 0,22 кВ или постоянного — до 0,7 кВ (диапазон толщин Ип-1 для сечений 0,35-95 мм2 — 0,4-1,2 мм; Ир-1 — 0,6-1,6 мм);
  • И-2 — без оболочки, 0,22/0,38 кВ, до 0,22 или 0,7 кВ (Ип-2 для 0,35-95 мм2 — 0,5-1,6 мм; Ир-2 — аналогично Ир-1);
  • И-3 — в оболочке, 0,22/0,38 кВ, до 0,22 или 0,7 кВ, 0,4/0,6 кВ, до 0,4 или 1 кВ (Ип-3 для 0,35-500 мм2 — 0,5-3,0 мм; Ир-3 для 0,5-500 мм2 — 0,8-3,0 мм)
  • И-4 — без оболочки, 0,22/0,38 кВ, до 0,22 или 0,7 кВ, 0,4/0,6 кВ, до 0,4 или 1 кВ (Ип-4 для 0,35-500 мм2 — 0,6-3,0 мм; Ир-4 — аналогично Ир-3);
  • И-5 — 0,4/0,6 кВ, до 0,4 или 1 кВ, 1,8/3 кВ, до 1,8 или 6 кВ (Ип-5 для 4-500 мм2 — 2,2-3,0 мм; Ир-5 для 1,5-500 мм2 — 1,8-3,8 мм);
  • И-6 — 3,6/6 кВ, до 3,6 кВ (Ип-6 для 10-500 мм2 — 3,0-3,2 мм; Ир-6 для 10-150 мм2 — 4,0 мм).

Толщина изоляции кабелей до 10 кВ из пропитанной спецбумаги установлена ГОСТом 23436-83 и составляет 0,6-2,75 мм.


Показатели толщины оболочки кабеля зависят от факторов, аналогичных для изоляционного слоя, их нормы и категории определены ГОСТом 23386-78 (в обозначениях также применяются индексы «п» и «р»):

  • Об-1 — переносные кабеля, используемые в сложных условиях (тяжелая техника для рытья земли и т.д.). Для диаметров изделий под оболочкой 6-60 мм номинал Обп-1 составляет 1,2-4,0 мм, Обр-1 — 1,5-6,0 мм;
  • Об-2 — стационарные электрокабеля и мобильные для средних условий (все случаи, которые не входят в Об-1 и Об-3). Диапазоны Обп-2 — 1,2-3,0 мм, Обр-2 — 1,5-4,5 мм;
  • Об-3 — переносные кабельные изделия, функционирующие при отсутствии механических воздействий, в т.ч. бытовые. Для 6-15 мм Обп-3 — 1,0-1,2 мм, Обр-3 — 0,8-1,2 мм.

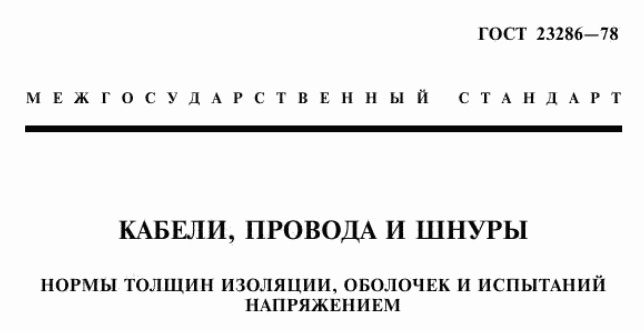

Согласно ГОСТу 23386-78 максимальное несоответствие толщины изолирующего покрова кабеля может достигать минус 10%, защитной оболочки — минус 15% для полимерных материалов, минус 20% для резиновых и вулканизированного ПЭ.

В случаях, которые технически обоснованы и согласованы с покупателем или потребителем, толщины изоляционного слоя и оболочек могут быть уменьшены или увеличены, что обязательно отражается в технических документах на кабельные изделия.

Оболочки кабельно-проводниковой продукции также изготавливают из других материалов, например:

  • свинец — толщина свинцовой оболочки обычно составляет 0,95-2,8 мм (1,1-3 мм в кабелях связи) и зависит от кабельного диаметра внутри данного покрова;
  • алюминий — номинал толщин выпрессованных оболочек варьируется от 1,1 до 2 мм с максимальным отрицательным отклонением 0,2-0,3 мм, сварных — 0,95-1,1 мм (0,05 мм);
  • сталь — оболочка представляет собой «сверток» из лент, имеющих толщину 0,3-0,5 мм;
  • полиамиды или капрон — до 0,15 мм.

Технические характеристики кабеля КГ 1х35

Климатическое исполнение кабеля гибкого КГ 1*35 — У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69. Минимальная температура эксплуатации силового гибкого кабеля КГ 1х35: -40°С. Максимальная температура эксплуатации КГ 1х35: +50°С. Кабель силовой гибкий КГ 1*35 стойкий к воздействию влажности воздуха до 98%. Монтаж кабеля КГ 1х35 производится при температуре не ниже -40 градусов Цельсия. Минимальный радиус изгиба при прокладке кабеля КГ 1х35 — 131,2 миллиметров. Растягивающее усилие при монтаже кабеля гибкого КГ 1*35 не должно превышать 700 Ньютонов. Длительная допустимая температура нагрева жил кабеля КГ 1х35: не более 75°С. Наружный диаметр кабеля КГ 1х35: 16,4 миллиметров. Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4. Расчетная масса кабеля КГ 1*35: 0,59 килограмм в метре. Срок службы силового гибкого кабеля КГ 1х35 4 года с даты изготовления. Допустимая токовая нагрузка кабеля КГ 1х35: 140 Ампер.

Допустимые токовые нагрузки кабеля КГ.

Количество жил и сечение, мм² Токовые нагрузки, А
1х16 189
1х25 240
1х35 298
1х50 362
1х70 437
1х95 522
1х120 632
2х0,75 24
2х1 28
2х1,5 35
2х4 60
3х1 24
3х1,5 31
3х2,5 42
3х4 55
3х1+1х1 >24
3х1,5+1х1,5 31
3х2,5+1х1,5 42
3х4+1х2,5 55
3х6+1х4 69
3х10+1х6 88
3х16+1х6 116
3х25+1х10 150
3х35+1х10 180
3х50+1х16 226
3х70+1х25 272
3х95+1х35 327
3х120+1х50 386
5х2,5 42

Расшифровка маркировки КГ 1*35

К

— кабель.
Г
— гибкий.
1
— количество медных многопроволочных жил.
35
— сечение жил в квадратных миллиметрах. Также в маркировке могут присутствовать следующие обозначения: (0,66) — номинальное напряжение до 660 Вольт. (0,38) — номинальное напряжение до 380 Вольт.

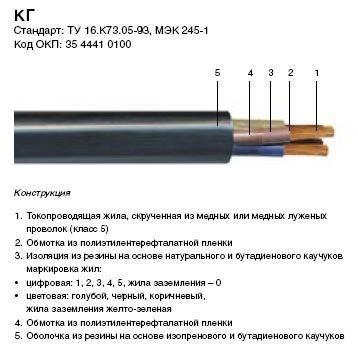

Конструкция кабеля КГ 1х35

1) Жила — медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483. 2) Разделительный слой – синтетическая пленка либо слой талька. 2) Изоляция – из резины изоляционной. 3) Оболочка – из резины шланговой.

Толщина популярных марок кабеля

Достаточно часто необходимо знать толщину, а правильнее сказать наружный или внешний диаметр той или иной марки кабеля для подбора подходящих кабеленесущих систем или нужного диаметра защитных труб. Приведем в таблицах ниже толщины наиболее часто запрашиваемых марок: КГ, ВВГнг, СИП

Толщина кабеля КГ

Число и сечение жил Наружный диаметр, мм Число и сечение жил Наружный диаметр, мм
1х2,5 6,3 2х0,75 8,4
1х4 7,3 2х1 8,6
1х6 8,3 2х1,5 9,2
1х10 9,9 2х2,5 10,8
1х16 10,9 2х4 12,3
1х25 12,8 2х6 14,7
1х35 14,9 2х10 19,8
1х50 16,6 2х16 21,8
1х70 18,5 2х25 26,6
1х95 22,4 2х35 29,9
1х120 24,4 2х50 34,5
1х150 27,3 2х70 38,3
1х185 29,7 2х95 43,6
1х240 34,8 2х120 47,5
3х0,75 8,8 2х150 54,6
3х1 9,1 2х185 58,5
3х1,5 9,8 2х240 68,9
3х2,5 11,4 4х1 9,9
3х4 13,1 4х1,5 10,7
3х6 15,6 4х2,5 12,5
3х10 21 4х4 14,8
3х16 23,1 4х6 17,2
3х25 28,2 4х10 23
3х35 31,8 4х16 25,3
3х50 36,6 4х25 30,9
3х70 40,7 4х35 36
3х95 46,3 4х50 40,3
3х120 50,6 4х70 44,8
3х150 58 4х95 53,3
3х185 62,2 4х120 58,1
3х240 73,3 4х150 65
5х1 10,8 4х185 69,8
5х1,5 11,7 5х35 39,6
5х2,5 14,2 5х50 44,3
5х4 16,3 5х70 49,4
5х6 19 5х95 58,7
5х10 25,2 5х120 65,1
5х16 29 5х150 71,7
5х25 35,1 5х185 78,1

Толщина кабеля ВВГнг

Число жил и номинальное сечение кабеля, мм2 Наружный диаметр кабеля, мм
660 В 1000 В
Кабель ВВГнг с круглыми жилами
1х1,5 5 5,4
1х2,5 5,4 5,8
1х4 6 6,6
1х6 6,5 7,1
1х10 7,8 8
1х16 9,9 10,1
1х25 11 11,2
1х35 12 12,2
1х50 13,5 13,7
1х70 15,2
1х95 17,3
1х120 19,2
1х150 22,2
1х185 24,7
1х240 27,7
1х300 31
2х1,5 7,6 8,4
2х1 5 8,3 9,7
2х4 10,3 11,5
2х6 11,3 12,5
2х10 13,7 14,1
2х16 16,7 16,7
2х25 19,4 19,8
2х35 21,4 21,8
2х50 24,8 25,2
2х70 28,2
2х95 32,4
2х120 35,8
2х150 41,8
2х2,5+1х1,5 9,4 10,3
3х1,5 8 9,5
3х2,5 9,4 10,3
3х4 10,8 12,1
3х6 11,9 13,2
3х10 14,5 14,9
3х16 17,8 17,8
3х25 20,6 21
3х35 22,7 23,2
3х50 26,4 26,8
3х1,5+1х1 9,3 10,2
3х2,5+1х1,5 10,2 11,1
3х4+1х2,5 11,8 12,8
3х6+1х2,5 12,5 13,9
3х6+1х4 13 14,4
3х10+1х4 14,9 15,8
3х10+1х6 15,4 16,4
3х16+1х6 18,7 18,7
3х16+1х10 19,3 19,3
3х2,5+1х10 21,2 21,7
3х 2,5+1х16 22,7 23,2
3х35+1х16 24,6 25,1
3х50+1х16 27,2 27,7
3х50+1х25 28,1 28,5
3х70+1х25 31
3х95+1х35 36,1
3х120+1х35 39,9
3х150+1х50 46,6
4х1,5 9,3 10,2
4х2,5 10,2 11,1
4 4 11,8 13,2
4х6 13 14,4
4х10 15,9 16,4
4х16 20 20,4
4х25 22,7 23,2
4х35 25,5 26
4х50 29,1 29,6
5х1,5 10 11,1
5х2 5 11 12,1
5х4 12,8 14,5
5х6 14,2 15,8
5х10 17,5 18
5х16 22 22,5
5х25 25,4 25,9
5х35 28,1 28,6
5х50 32,2 32,7
5х70 37,6 38
5х95 41,8 42,2
5х120 45,3 45,7
5х150 49,1 49,5
5х185 53,2 53,6
5х240 59,7 60,1
Кабель ВВГнг с секторными жилами
3х50 29,6
3х70 32,4
3х95 36
3х120 38,5
3х150 41,1
3х185 44,7
3х240 49,1
3х50+1х25 29,2
3х70+1х35 32,2
3х95+1х50 36,5
3х120+1х70 39,4
3х150+1х70 42,5
3х185+1х95 46,7
3х240+1х120 52,1
4х50 30,1
4х70 33,2
4х95 37,5
4х120 40,4
4х150 43,7
4х185 47,9
4х240 53,5

Сечение

Параметр влияет на нагрузочную способность линии электропередачи. По таблице сечений кабеля КГ легко определить, какой вариант подойдет для конкретных задач. Значение берут «с запасом», чтобы рабочая температура жил всегда оставалась ниже максимальной нормы.

Стоит учитывать и то, что таблица сечений и диаметров взаимосвязана. Чем мощнее провод, тем он толще. Иногда критичным становится минимальный или максимальный лимит по нагрузке. Перед покупкой по таблице смотрят, какие бывают сечения кабеля КГ, удастся ли подобрать нужное для электрификации объекта

Кабель КГ представляет собой многожильный гибкий силовой кабель с резиновой изоляцией. Маркировка КГ как раз и расшифровывается: кабель гибкий. Гибкость данного вида кабеля обеспечивает с одной стороны достаточно мягкая резиновая изоляция, а с другой внутренние проводники, представляющие собой многожильную структуру из множества медных проволочек. При этом в зависимости от проводимости кабеля он может быть и составным. То есть кабель состоит из нескольких толстых скруток. В последнем случае каждая скрутка отдельно заизолирована резиновой оболочной. Данный кабель обычно черного цвета.

По своему предназначению кабель КГ предназначен для подключения различных электроприборов и электропотребителей к электросети напряжением до 660 В и частотой до 400 Гц. Если рассматривать данный вид кабеля с точки зрения распространенности, то он один из самых востребованных. Дело в том, что его наиболее целесообразно применять для изготовления различного вида переносок и удлинителей для электроинструмента. Мощные силовые кабели незаменимы для сварочных аппаратов, как для провода под держак, так и массу.

Подобная распространенность обусловлена тем, что даже в условиях низких температур резиновая оболочка не теряет своей гибкости в отличие от ПВХ оболочки, а также достаточно высокая нагрузка, которую может держать кабель.

Конструкция кабеля КГ

Как было сказано выше, конструкция данного вида кабеля отличается от других видов кабелей и проводов наличием многожильного медного проводника и оболочки из мягкой резины. Проводник производят из мягких медных проволочек путем скручивания с шагом не более 16 диаметров. Производят проводник по ГОСТ 22483-77.

В качестве материала для оболочки одинарного кабеля используют резину марки РТИШМ. Если же в кабеле имеется несколько скруток, то жилы изолируются резиной РТИ-1, а оболочка выполняется из резины РШТ-2.

В качестве резины выступает либо натуральный либо искусственный каучук. Особенностью материалов для оболочки и жил является то, что на открытом воздухе и под воздействием солнечного света практически не разрушается.

Для увеличения прочности кабеля на разрыв в проводники может вводиться пряжа. Также в многожильных изделиях может присутствовать дополнительная изоляция между скруток в виде пленки на основе полиэтилентерефталата марки ПЭТ-Э.

Технические характеристики кабеля КГ

Температура эксплуатации: от — 40 до + 50 грудусов С

Температура на поверхности жилы: не более 75 градусов С

Радиус изгиба кабеля: не менее 8 наружных диаметров

Устойчивость к воздействию солнечного света: Да

Влагостойкость: 100 %

Срок службы: не менее 4 лет

Сопротивление изоляции (1 км длины и температура – 20 градусов С): не менее 50 МОм

Количество перегибов до разрушения: не менее 30000

Достоинства кабеля КГ

Мы немного повторимся в отношении ранее изложенной информации в статье, но полагаем что отдельное освещение достоинств кабеля КГ будет нелишним.

1. Влагостойкость. У данного вида кабелей очень высокая сопротивляемость воздействию влаги – до 100%. При неповрежденной оболочке проблем не возникнет даже если его под напряжением погрузить в воду. Это очень удобно, когда возникает необходимость работать электроинструментом например в небольшой дождь.

2. Повышенная гибкость. У других аналогичных кабелей с оболочкой ПВХ нет такой гибкости. Эластичность оболочки позволяет многократно без вреда для кабеля скручивать и сгибать его. Резиновая оболочка хорошо это выдерживает длительный период без возникновения трещин в ней с течением времени.

3. Возможность использования в условиях вибрации. Кабель можно использовать в различном оборудовании где присутствуют многократные динамические нагрузки и вибрация без проблем. В связи с этим большинство силовых кабелей различных стационарных станков и промышленного оборудования комплектуется именно кабелем КГ.

4. Небольшие потери напряжения. Данная положительная характеристика позволяет эффективно применять кабель КГ в виде сварочного кабеля различных сварочных аппаратов, начиная от небольших бытовых и заканчивая мощными промышленными.

Размеры кабелей марки КГ

В зависимости от сечения и количества жил кабеля КГ промышленностью он выпускается в бухтах различного размера:

от 1 мм2 до 35 мм2 – 150 м; от 35 мм2 до 120 мм2 – 125 м; 150 мм2 – 100 м.

Если вы покупаете кабель КГ в розницу, то вам отрежут от бухты именно столько, сколько нужно.

Таблица диаметров кабеля КГ

(в таблице указано сечение жил/ площадь сечения кабеля – наружный диаметр в мм)

Одна жила Две жилы Три жилы Четыре жилы Пять жил
2.5 / 6.7 0.75 / 8.2 0.75 / 8.9 1.0 / 10.1 1.0 / 11.1
4 / 8.0 1.0 / 8.5 1.0 / 9.1 1.5 / 11.1 1.5 / 12.2
6 / 9.0 1.5 / 9.4 1.5 / 10.1 2.5 / 13.2 2.5 / 14.5
10 / 11.1 2.5 / 11.2 2.5 / 12.0 4 / 16.0 4 / 17.8
16 / 12.4 4 / 13.5 4 / 14.5 6 / 18.4 6 / 20.5
25 / 14.6 6 / 15.5 6 / 16.6 10 / 24.3 10 / 26.8
35 / 16.4 10 / 21.2 10 / 22.3 16 / 27.8 16 / 30.9
50 / 19.0 16 / 23.7 16 / 25.4 25 / 33.7 25 / 37.4
70 / 21.5 25 / 28.4 25 / 30.4 35 / 37.7 35 / 44.5
95 / 24.3 35 / 31.2 35 / 34.0 50 / 43.8 50 / 50.1
120 / 27.7 50 / 38.0 50 / 39.5 70 /49.7 70 / 54.5
150 / 30.1 70 / 42.2 70 / 44.7 95 /56.6 95 / 63.3
185 / 32.7 95 / 47.2 95 / 50.6 120 / 62.0 120 / 67.0
240 / 35.3 120 / 50.7 120 / 54.4 150 / 69.2
300 / 40.1 150 / 57.5 150 / 63.0
400 / 43.4

Другие виды электропроводов…

Конструкция кабеля

Маркировка КГ расшифровывается как «кабель гибкий». Поэтому само название уже говорит о том, что в составе этого изделия присутствует резина. По сути, это резиновая оболочка, выполняющая роль изоляции. При этом может быть использована резина РТИ-1 из турального каучука или РТИ-2 из бутадиенового каучука.

Между оболочкой каждой жилы и резиновой изоляцией прокладывается специальная пленка из полиетилентерфтала, которая защищает все изделие от слипания двух материалов. А это обязательно произойдет при ее отсутствии, потому что кабель во время эксплуатации будет нагреваться. Кстати, некоторые производители заменяют защитную пленку тальком или специальным порошком.

Сами жилы также находятся в резиновой оболочке. Правда, здесь используется другой ее вид. Это РШТ-2 или РШТ-2ХЛ. Это важная классификация, которая определяет, в каком климатическом регионе кабель КГ будет использован. Первый вариант рекомендуется применять в регионах с умеренным климатом, второй в холодных районах. Добавим, что в основе резины лежит изопрен. Иногда производители добавляют в оплетку пряжу. Если кабель Кг будет использован в климатическом поясе с тропическими условиями, то рекомендуется выбирать изделие, в который добавлен антисептик.

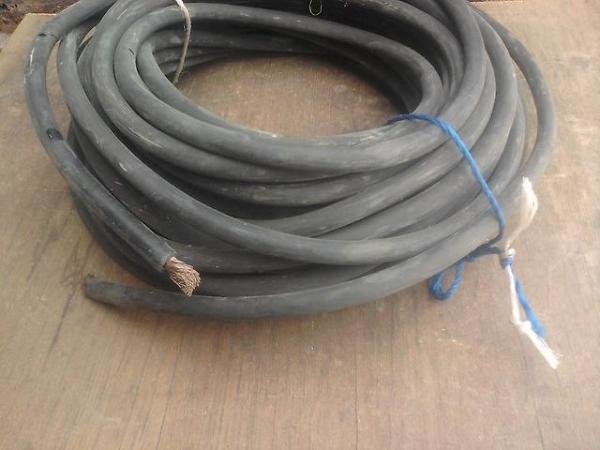

Сварочный кабель КГ

Сама жила – это провод, скрученный из медных проволочек. Медь луженая. Проволочки обладают пятым классом изгибаемости, то есть, достаточно высокий класс, который гарантирует большое количество сгибов. Некоторые производители гарантируют, что их изделие можно сгибать и разгибать до 30000 раз.

Внимание! Если КГ кабель используется в качестве сварочного, то рекомендуется его держать в прямолинейном состоянии. Это позволит снизить нагрев провода, то есть, его индуктивность.

Маркировка

Производители используют два вида маркировки жил: цифровую и цветовую. В первом случае используются числа от единицы и выше, при этом контур заземления обозначается нулем. В цветовой маркировке применяются три основных цвета: коричневый, голубой и черный. Жила заземления – желто-зеленная.

Область использования

КГ кабель предназначен для использования в макроклиматических местах с умеренным, тропическим и холодным климатом, можно эксплуатировать на суше, открытом воздухе, озерах, реках с высотой над уровнем моря не выше 4300 метров.

Данный кабель устойчив к вибрационным нагрузкам, солнечному излучению и механическому воздействию, применяется для подвижного монтажа и электропитания передвижных потребителей.

Таким образом, кабели гибкие силовые с многопроволочными медными жилами в резиновой изоляции и резиновой оболочке применяется для мобильных установок и механизмов к электрическим сетям с переменным током 660 вольт частотой 400 герц или постоянным током 1000 вольт.

Число жил в кабелях

Число жил Номинальное сечение
основных заземления вспомогательных основных жил, мм2
1 2,5 — 120
2иЗ 0,75 — 120
2и3 1 0,75 — 120
2и3 1 2,5 — 70
2и3 2 2,5 — 70
4и5 1,0-25

Расцветка жил для кабелей марок КГ

Число жил Расцветка без жилы заземления Расцветка с жилой заземления
3 голубой, черный, коричневый зелено-желтый, голубой, коричневый
4 голубой, черный, коричневый, черный или коричневый зелено-желтый,голубой, черный, коричневый
5 голубой, черный, коричневый, черный или коричневый, черный или коричневый зелено-желтый, голубой, черный, коричневый, черный или коричневый
6 зелено-желтый, черный, голубой, черный, коричневый, черный
Ссылка на основную публикацию
