Кабельная проходка через перекрытие с заделкой бетоном

Кабельные проходки через стены: нормы и правила

Нам часто приходится решать задачу прокладки кабеля сквозь наружные стены зданий и внутренние перегородки помещений.
К прокладке кабельных линий через пожарные перегородки предъявляется множество требований. В процессе выбора материалов и монтажа кабельных систем, очень важно соблюдать каждое из них, это влияет не только на удобство замены кабельных линий, но и на безопасное использование. Прокладка кабеля через стены и перекрытия должна выполняться строго в соответствии с требованиями нормативных документов.

Основные требования к прокладке кабельных линий. Основные два нормативных документа регламентируют требования, которые предъявляются к этому виду работ.

Первый документ — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок.

ПУЭ 2.1.58

В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п.

С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой из несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

Второй документ – СНиП 3.05.06-85, описывающий нормы при строительстве и монтаже электротехнических устройств.

СНиП 3.05.06-85 П 3.18. Проходы небронированных кабелей, защищенных и незащищенных проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проемах, а через сгораемые – в отрезках стальных труб.

Проемы в стенах и перекрытиях должны иметь обрамление, исключающее их разрушение в процессе эксплуатации. В местах прохода проводов и кабелей через стены, перекрытия или их выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом) легко удаляемой массой из несгораемого материала.

Уплотнение следует выполнять с каждой стороны трубы (короба и т.п.). При открытой прокладке неметаллических труб заделка мест их прохода через противопожарные преграды должна быть произведена несгораемыми материалами непосредственно после прокладки кабелей или проводов в трубы.

Заделка зазоров между трубами (коробом, проемом) и строительной конструкцией (см. п. 2.25), а также между проводами и кабелями, проложенными в трубах (коробах, проемах), легко удаляемой массой из несгораемого материала должна обеспечивать огнестойкость, соответствующую огнестойкости строительной конструкции.

Информация по данному вопросу содержится также в Федеральном Законе 123 от 22.07.2008 , формулирующем требования пожарной безопасности.

В общем, кабельные проходки через стены должны отвечать следующим требованиям:

• кабельная проходка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации. • при монтаже кабельной проходки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.

Как и чем можно заделывать проходы кабелей и зачем?

О компании » Вопросы и ответы » Как и чем можно заделывать проходы кабелей и зачем?

При строительстве новых зданий и сооружений, при реконструкции старых помещений различного назначения, в проектах обязательно предусматриваются условия, требования к размещению в них коммуникаций по электроснабжению. Основным руководящим документом является ПУЭ (правила устройства электроустановок). Сотрудники нашей электролаборатории хорошо знакомы с этими требованиями, не один раз выполняли их практически. Постоянно следят за изменением современных требований, изучают дополнения, СНиПы, ГОСТы и другие нормативные акты.

В документах подробно изложены требования, где и как, какие кабели, провода прокладываются. Описываются требования, в которых учитываются многие факторы:

  • противопожарная безопасность;
  • условия эксплуатации и расположения зданий, сооружений;
  • производственная сфера, в которой задействованы электроустановки;
  • мощность и максимальные токовые нагрузки;
  • типы прокладываемых проводов и кабелей и много других деталей.

Основные требования к проходам кабелей через стену

В пункте 2.1.58 ПУЭ сказано, чтобы обеспечить возможность прокладки дополнительной проводки или замены старой, кабеля и провода через стены прокладываются в коробах или обрезках труб. Для исключения проникновения огня или воды, промежутки между кабелем и трубой заделываются огнеупорным материалом, который при необходимости легко извлекается. Огнестойкость наполнителя должна быть не ниже огнеупорных свойств стены, в которой сделан проход кабеля.

Разделы СНиП 3.05.06-85 уточняют много отдельных деталей и расширяют возможности исполнителей, в содержании называются конкретные материалы, которыми производится герметизация проходов кабелей. Кроме того, определяет конкретные случаи, что через стены, выполненные из сгораемого материала трубы в проходах должны быть металлические или асбестовые. Приводятся примеры состава и пропорции уплотнительной массы для герметизации проходов кабеля:

  • 1:10 цемент и песок;
  • 1:3 глина и песок;
  • 1,5:11:1 глина-песок и цемент;
  • 2:1 гипс и вспученный перлит, другие варианты;
  • Красная пена, имеющая сертификат пожарной безопасности.

Зазоры между гильзами для прохода кабелей и стеной заделываются цементным раствором или бетоном. В случаях, когда стены не являются противопожарной перегородкой эти зазоры можно не заделывать. При организации проходов кабеля через перекрытия и стены обязательно предусматривается закладка резервных труб, металлических, асбестовых или пластиковых в зависимости от условий. Кроме обрезков труб используются гильзы промышленного изготовления, для переходов кабелей и проводов разного диаметра через стены. На атомных электростанциях применяются специальные герметичные устройства. В составе этих конструкций находятся пластины с пазами под разные диаметры кабеля.

Сотрудники строительных компаний или руководители организаций, в эксплуатации которых находятся здания, не всегда могут правильно сориентироваться при выполнении многих требований. Особенно важно выполнить требования качественно и с минимальными затратами, выбрать оптимальный вариант и материалы для заделки промежутков в кабельных проходах, с учетом условий на своем объекте.

Благодаря большому практическому опыту и знаниям, техническому обеспечению на высоком уровне электролаборатория может проводить качественные проверки. Наши работники подскажут, как, чем и зачем нужно заделывать проходы для кабелей, в каждом конкретном случае, помогут практически и оформят все необходимые документы на проделанные работы.

www.megaomm.ru

Открытые электропроводки внутри помещений

2.1.52. Открытую прокладку незащищенных изолированных проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и лотках следует выполнять: ¶

1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м от уровня пола или площадки обслуживания. ¶

2. При напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных — на высоте не менее 2,5 м от уровня пола или площадки обслуживания. ¶

Данные требования не распространяются на спуски к выключателям, розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене. ¶

В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, аппаратам, щиткам и т. п. должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания. ¶

В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий. ¶

В помещениях, доступных только для специально обученного персонала, высота расположения открыто проложенных незащищенных изолированных проводов не нормируется. ¶

2.1.53. В крановых пролетах незащищенные изолированные провода следует прокладывать на высоте не менее 2,5 м от уровня площадки тележки крана (если площадка расположена выше настила моста крана) или от настила моста крана (если настил расположен выше площадки тележки). Если это невозможно, то должны быть выполнены защитные устройства для предохранения персонала, находящегося на тележке и мосту крана, от случайного прикосновения к проводам. Защитное устройство должно быть установлено на всем протяжении проводов или на самом мосту крана в пределах расположения проводов. ¶

2.1.54. Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IР20, в гибких металлических рукавах от уровня пола или площадки обслуживания не нормируется. ¶

2.1.55. Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то в местах пересечения на каждый незащищенный провод должна быть наложена дополнительная изоляция. ¶

2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода. ¶

При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение. ¶

2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм. ¶

Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение. ¶

2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия). ¶

Допустимо ли проложить кабель по деревянным стенам на даче и закрепить его скобами? | Элкомэлектро

О компании » Вопросы и ответы » Допустимо ли проложить кабель по деревянным стенам на даче и закрепить его скобами?

Нет, не допустимо прокладывать и крепить кабель открыто, по сгораемой основе, к которой относится и дерево.

Ссылка на нормативную базу:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности. ПУЭ п. 2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм. ПУЭ п. 2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон. ПУЭ п. 2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. ПУЭ п. 2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм. ПУЭ п. 2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

ПУЭ п. 2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т.п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

www.megaomm.ru

Требования к прокладке

Требования, которые предъявляются к этому виду работ, регламентируются двумя основными нормативными документами. Первый источник — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок. О переходе кабеля через стены сказано в разных пунктах, например в главе 2.1. п. 2.1.58. Второй документ – СНиП 3.05.06-85 (в п. 3.18), описывающий нормы при строительстве и монтаже электротехнических устройств. Информация по данному вопросу содержится также в Федеральном Законе от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Статья 82, формулирующем требования пожарной безопасности.

Для производства строительных и монтажных работ необходимо наличие соответствующего проекта. Если предполагается прокладывать кабель или провод через стены, проект должен содержать архитектурно – строительную часть. Отверстия, которые должна иметь стена или перегородка, через которые предполагается прокладка проводов и кабелей, должны быть обозначены на чертежах проекта.

Выполняемые в соответствии с проектом проемы (отверстия) в стенах, перегородках, перекрытиях и фундаментах не должны иметь в обрамлении ослабленных участков, которые могут разрушиться в процессе эксплуатации. В целом, прокладка кабеля через стены должна отвечать следующим требованиям:

  • прокладка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации.
  • при монтаже проводки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.

Выполнение этих условий обеспечивается за счет соблюдения следующих правил:

  1. Прокладка кабелей и электропроводки через несгораемые стены и перекрытия осуществляется в трубах, коробах или непосредственно в проемах. При этом, в проемах, без использования дополнительной защиты, может быть уложен только защищенный (бронированный) кабель. О том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
  2. Если стена, перегородка или перекрытие, выполнены из сгораемого материала, прокладка проводниковых изделий осуществляется в стальных трубах.
  3. Пространство между проводами и трубами или коробами, а также все резервные проемы и короба, герметизируются. О том, как герметизировать кабельный ввод, мы также рассказывали.

Материал, который используется для герметизации проемов, должен быть легко удаляемым в случае необходимости. Огнестойкость герметика не может уступать огнестойкости, которой обладают стена, перегородка и перекрытия. Уплотнение с помощью герметизирующего материала производится с обеих сторон труб, коробов, проемов.

Если проход кабеля через стену выполнен в отрезке трубы, ее радиус изгиба, если таковой имеется, не должен превышать допустимый радиус изгиба используемой марки проводника (этот параметр указывается в технических характеристиках).

Нормативные документы по прокладке

Разводка электрических кабелей сквозь стены должна проводиться с соблюдением требований двух нормативных документов:

  1. Правила устройства электроустановок (ПУЭ) — один из основных сводов законов в электроэнергетике. Данная книга «священна» для электромонтеров. Она максимально подробно рассказывает, какое оборудование, где и как правильно устанавливается.
  2. СНиП 3.05.06-85 (в п. 3.18) (строительные нормы и правила) — рассматривает принципы, которые следует учитывать при возведении построек и прокладки в них электрических коммуникаций и кабелей.


Правила устройства электроустановок
Дополнительно с правилами монтажа можно ознакомиться в Федеральном законе от 22.06.2008 г. — «Технический регламент о требованиях пожарной безопасности». Статья 82 данного документа описывает нормативы.

Любые серьезные электромонтажные работы, особенно при монтаже кабелей в новом здании, проводятся в соответствии с планами, чертежами и различной проектной документацией. Без соблюдения этого требования постройка не будет принята в эксплуатацию.

Технология монтажа

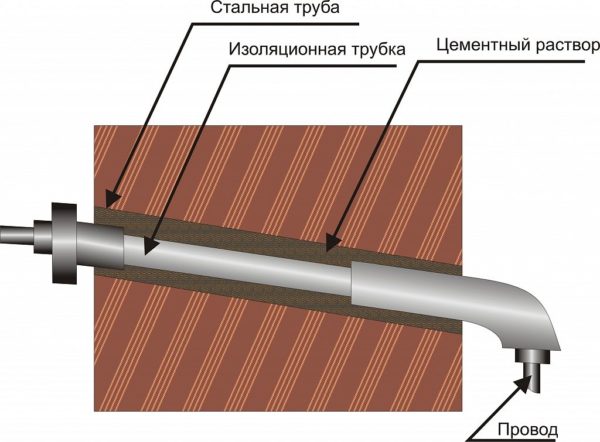

Сначала рассмотрим, как провести питающий кабель или провод сквозь стену деревянного дома или строения из бревна.

Первым делом определяется место ввода, где просверливается стена. Диаметр отверстия определяется исходя из толщины стальной трубы, в которую будет помещен проводник. Перед тем, как протянуть кабель, ее края следует тщательно обработать напильником, чтобы удалить острые заусенцы, способные повредить изоляцию. Для дополнительной защиты кабельной линии, прокладывать ее лучше в гофре.

После монтажа необходимо выполнить требования к заполнению трубы. В данном случае можно воспользоваться асбестовым шнуром, обмотав им кабель и плотно забив в трубу с обеих сторон. На фото изображена деревянная стена и прокладка питающего кабеля через нее:

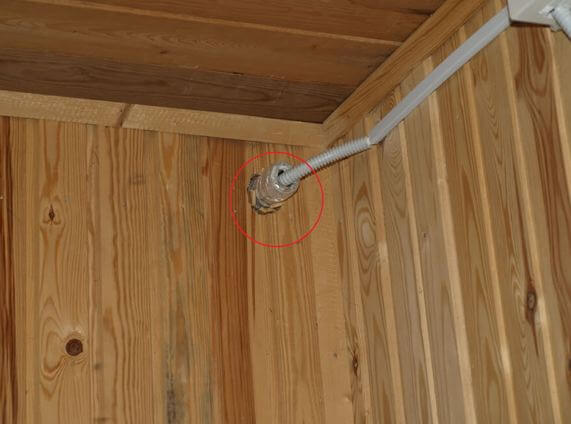

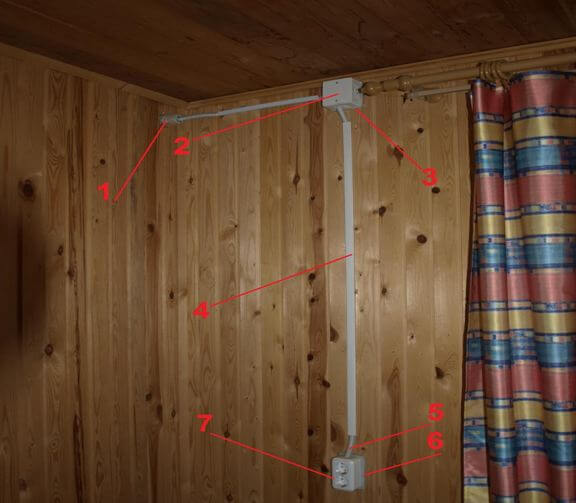

Как провести электропроводку через стену и выполнить разводку, показано на фото ниже:

  1. Труба стальная.
  2. Коробка распределительная.
  3. Подкладка из асбестоцемента.
  4. Кабельный канал.
  5. Гофра.
  6. Подкладка из асбестоцемента.
  7. Сдвоенная розетка.

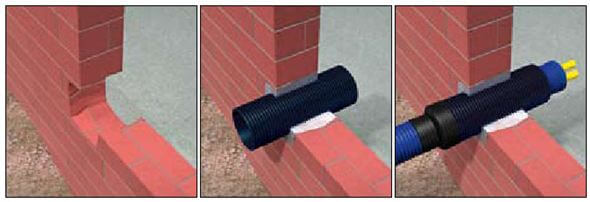

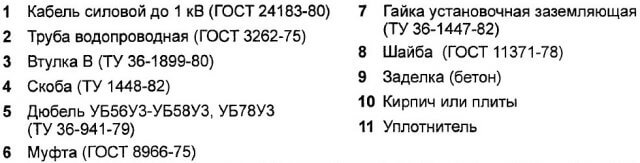

Для примера изображены варианты, как провести кабель через кирпичную стену:

Последовательность выполнения работ выглядит следующим образом:

  1. В кирпичной стене проделывается проем необходимых размеров.
  2. В подготовленный проем вставляется отрезок гофры (гильза).
  3. На трубу устанавливается термоусаживаемое уплотнение.
  4. Пространство между гильзой и проемом заполняется строительным раствором.

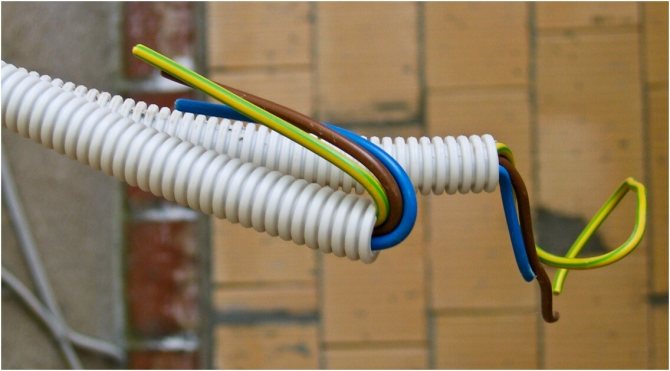

  5. Через гильзу пропускается кабель или провод, предварительно помещенный в гофротрубу.
  6. Пространство между гофрой и гильзой уплотняется одним из материалов, отвечающих требованиям правил.
  7. Путем термического воздействия (например, с помощью фена), производится усадка уплотнения, вплоть до полной герметизации места входа электрического проводника в гильзу.

Основные принципы электромонтажа кабелей

ПУЭ написаны сложным техническим языком. Если упростить пункты, повествующие о том, как выполняется проход кабеля сквозь стены, то можно выделить следующие основные правила:

  1. Электропроводка должна быть сменяемой. Данное требование описывается в пункте 2.1.58 (речь о 7-м издании). Возможность замены кабелей необходима для проведения ремонта или модернизации существующих электрических сетей. Например, если при строительстве жилого дома заземление не было учтено по проекту, но теперь требуется сменить старый кабель на новый, который имеет в своем составе отдельные PE и N проводники.
  2. Кабели должны предохраняться от воздействия окружающей среды и механических повреждений. Делается это с применением различных негорючих лотков, кабель-каналов, электротехнических плинтусов, металлических или пластиковых гофрированных трубок. Такая защита спасает кабель от сырости и грязи извне и препятствует его горению.
  3. Отверстия, через которые кабель проходит стены, герметизируются (замазываются) влагостойкими негорючими материалами. Эта заглушка должна легко демонтироваться при замене проводки.


Прокладка кабеля через стену

Кабели в стене жилого дома

Для прокладки провода в стене потребуется пробурить отверстие. Проще это сделать переключенным в режим бурения перфоратором. Главное, не повредить сверлом уже имеющиеся в стене кабели. В идеале для их обнаружения используется детектор скрытой проводки. Цены на этот прибор стартуют примерно с 1000 рублей. Приобретать его для сверления одного отверстия нецелесообразно. Для поиска кабелей можно попробовать и более дешевые методы:

  1. Логический. Не нужно никакого оборудования. Важно понимать, что провода в стене проходят рядом с розетками и выключателями. Обычно сбоку или сверху, реже — по диагонали.
  2. С помощью индикаторной отвертки. Нужна именно транзисторная, в которую вставляются 3 батарейки-таблетки. Стоит она копейки и продается в любом магазине из серии «тысяча мелочей», «все для дома» и т. п. Индикаторная отвертка способна почувствовать кабель в стене на глубине 10-15 мм. Применение требует практики.
  3. Некоторые работающие на радиоканалах устройства способны чувствовать электромагнитные поля от проводов, по которым протекает ток. К ним относятся радиоприемники, слуховые аппараты или рации. Способ сомнительный, но иногда срабатывает.

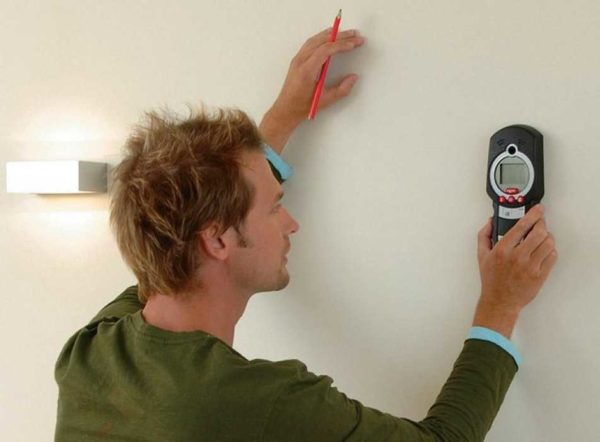

Прибор для обнаружения проводки в стене

Инструменты для монтажа

Для сверления потребуется минимум перфоратор с буром. Если отверстие в стене будет иметь большой диаметр, то пригодится и молоток с пикой или зубилом. Сами же кабельные проходки через стены проще всего выполнить в трубе из металла или ПВХ. При проведении работ образуется пыль от бетона и штукатурки. Ее следует удалять специальным строительным пылесосом, ведь простой бытовой в таком режиме работы долго не проживет.

Ввод в здание от воздушной ЛЭП

Ввод в
здание от воздушной ЛЭП
Рассмотрим практические вопросы ввода электроэнергии в здание [20]. Вводы воздушных линий электропередачи в здания делят на два участка:

. ответвление от

воздушной
линии до ввода
— участок проводов от опоры ВЛ

до

ввода в здание; .
ввод в
здание — участок от изоляторов на наружной стене здания до

вводного устройства внутри здания.

Внимание!
Если расстояние от опоры ВЛ до здания больше 10 м , то для ослабления натяжения проводов необходимо устанавливать подставную опору.
Ответвление от воздушной линии

до ввода в строения длиной до 25 м , а также внугридворовые сети следует выполнять изолированными проводами или кабелем, проложенным на тросу или в земле.

Внимание! Сечение проводов
в ответвлении должно быть не менее 6 мм 2 (при длине до 10 м не менее 4 мм 2 ) для меди и не менее 16 мм 2 для алюминия. Сечение жил
кабеля
не менее 4 мм 2 для алюминия и 2,5 мм 2 для меди. Расстояние от проводов ответвления до земли должно быть не менее 6 м в проезжей части и внутри дворов не менее 3,5 м , а расстояние от земли до изолятора ввода в здание

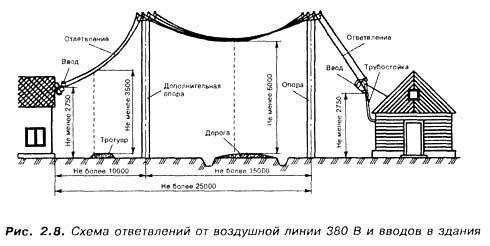

не менее 2,75м (рис. 2.8).
Ответвления от ВЛ выполняют также кабельными линиями.

В этом случае кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструк­цией на высоту до 2 м .

Провода наружной электропроводки

располагаются или ограждаются та­ ким образом, чтобы они были недоступны для прикосновения.

Провода, проложенные открыто горизонтально по стенам, должны нахо­ диться на расстоянии не менее:

. над балконом, крыльцом — 2,5 м ;

. над окном — 0,5 м ;

. под балконом — 1,0 м ;

• под окном (от подоконника) — 1,0 м ;

. при вертикальной прокладке: до окна — 0,75 м , а до балкона — 1,0 м .

При подвеске проводов на опорах около зданий расстояние от проводов до балконов и окон должно быть не менее 1,5 м .

Вводы через стены зданий

получили широкое применение, они просты в исполнении, всегда находятся в поле видимости, удобны при обслуживании. При вводе в здание изоляторы устанавливают на крюках (рис. 2.9.а).

Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей зданий должно быть не меньше 200 мм .

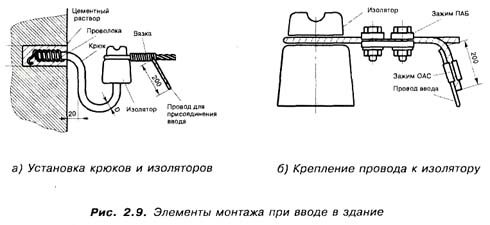

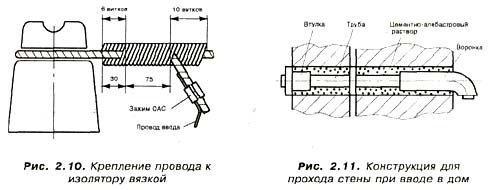

Концевые крепления алюминиевых многопроволочных проводов марок А-25. А-50 выполняют шашечными зажимами типа ПАБ

с оставлением конца провода длиной не менее 200 мм для подключения ввода (рис. 2.9.6). Допускается концевое крепление проводов выполнять
бандажной вязкой
с соблюдением размеров и числа витков, указанных на рис.
2.10.

Внимание!
Недопустимо присоединение провода ввода непосредственно к натянутому прово­ду ответвления, так как. это способствует обрыву проводов ответвления.
Вводы в здания

выполняют только изолированными проводами. Каждый провод заключают в отдельную резиновую изоляционную трубку, как пока­зано на рис. 2.11. На концы трубок с наружной стороны здания устанавли­ вают фарфоровые воронки таким образом, чтобы они находились на одной оси и были разнесены одна от другой в кирпичных стенах на 50 мм , в деревянных стенах на 100 мм . Внутри здания на трубки надевают втулки. Отверстия в стене заделывают алебастровым или цементным раствором.

Проходы через стены

в трубках должны выполняться с уклоном наружу, таким образом, чтобы вода не могла скапливаться в проходе или попадать внутрь здания. После прокладки проводов входные отверстия воронок и втулок заливают изоляционной массой, битумом.

Ввод в строение следует выполнять кабелем в негорючей оболочке сече­нием не менее 4 мм 2 для алюминия и 2,5 мм 2 для меди или изолированны­ ми проводами тех же сечений. Вводы через трубостойки

выполняют в тех случаях, когда высота здания не позволяет обеспечить установленные ПУЭ вертикальные габаритные размеры.

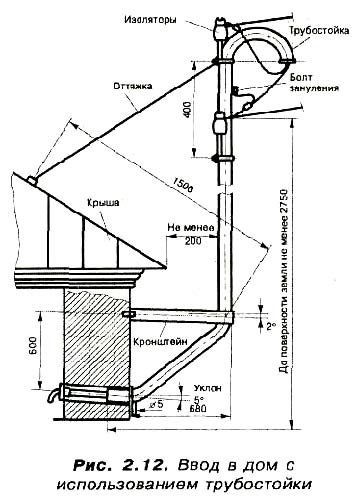

Ввод трубостойкой через стену

более удобен (рис. 2.12). При монтаже трубо стоек следят за тем, чтобы нижний го­ризонтальный конец трубы был уста­ новлен с уклоном 5° наружу, в нижней точке изгиба просверливают отверстие диаметром 5 мм для выхода влаги.

Ввод трубостойкой через крышу

при­ меняют в том случае, если расстояние от поверхности земли до низа трубо­стойки, устанавливаемой на стене, ока­ зывается меньше 2 м . Особое внимание уделяют качеству монтажа прохода че­ рез кровлю и его гидроизоляции.

Перед установкой в трубостойку за­ тягивают стальную проволоку для после­ дующего протягивания проводов. Верх­ ний конец трубостойки двумя оттяжками из круглой стали диаметром 5 мм крепят к стене или к стропилам крыши. Все болтовые крепления вводов должны выполняться с применением пружинящих шайб, предохраняющих гайки от самоот­ кручивания при раскачивании трубостоек и проводов ветром. Болтовые соедине­ ния смазывают защитной смазкой или техническим вазелином.

Внимание!
Расстояние от самого нижнего проводника ввода через трубо­ стойку до крыши должно быть не меньше 2,5 м . Запрещается прокладывать «голые» или изолированные провода по крышам жилых домов.

Порядок выполнения кабельного отверстия

Технология изготовления проходного отверстия сильно зависит от материала стены. Этот критерий влияет на применяемый инструмент и сложность работ. Материал стены определяет и степень пожаробезопасности проводки.

Стена в панельном, кирпичном или монолитном доме

Изготовление отверстий в бетоне или кирпиче несет в себе вредный для здоровья человека фактор. Частицы пыли засоряют дыхательные пути, попадают в легкие и на слизистую глаз. Желательно заранее побеспокоиться о безопасности и проводить подобные работы в защитных очках и маске (хотя бы медицинской).

Отверстия изготавливаются перфоратором и буром. Он предназначен именно для таких работ. В передней части бура имеется твердосплавная напайка из победита. Важно быть осторожным. Если в процессе бурения она попадет в арматуру стены, то есть большой риск, что напайка отвалится и сверло придется выкинуть.

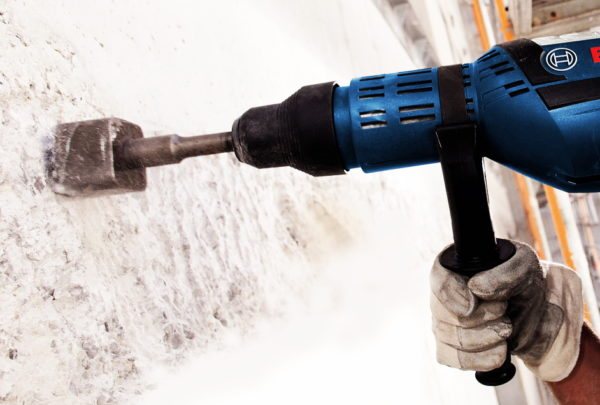

Победитовая насадка для бурения отверстий в бетоне

Для проведения работы необходимо:

  1. Убедиться в частоте крепежной части бура. На ней не должно быть пыли от предыдущих работ. Она может попасть в патрон перфоратора и навредить ему. От пыли можно избавиться с помощью любой тряпки, салфетки и т. п.
  2. Установить бур в патрон перфоратора. Даже правильно закрепленное сверло будет болтаться вдоль своей оси на 10-20 мм. Это нормально.
  3. Включить инструмент в режим бурения. Соответствующий переключатель обычно располагается с боковой стороны перфоратора.
  4. Дать ему поработать 10-60 сек в режиме холостого хода. Это необходимо, чтобы убедиться в исправности перфоратора, то есть нормальный ли звук двигателя, нет ли нагрева, не идет ли из инструмента дым или запах гари.
  5. Затем можно приступать к бурению отверстия. Во время работы не стоит отвлекаться. Перфоратор нужно держать крепко. Периодически сверло следует частично извлекать из стены, чтобы помочь ему избавиться от частиц бетона. Останавливать вращение при этом необязательно.

Стена из гипсокартона

В плане техники безопасности все так же, как и при сверлении бетона или кирпича. То есть защищаются от пыли глаза, органы дыхания и слизистые оболочки.

Гипсокартон прост в обработке. Отверстие можно проделать даже гвоздем или ножом. Собственно, так и поступают, если нужна пара дыр, а пригодного инструмента нет под рукой. Но гораздо правильнее выполнять проходки при помощи дрели и обычного сверла. Его диаметр должен быть немного больше, чем толщина провода.

В редких случаях возникает необходимость провести сквозь гипсокартон силовой кабель большого сечения. Здесь уже придется воспользоваться коронкой по сверлению гипса или перьевым сверлом.

Нормативная база

Несколько пунктов из нормативной документации, в части проходов кабелей:

этот пункт имеет совсем другое содержание, чем “аналогичный” п. 3.18 СНиП 3.05.06-85

6.3.1.13 Прокладка кабелей и изолированных проводов в защитной оболочке сквозь строительные конструкции (стены, перегородки, перекрытия и др.) должна выполняться в отфактурованных отверстиях (проемах) с применением кабельных проходок, соответствующих ГОСТ Р 53310.

Узлы пересечения ограждающих строительных конструкций кабелями должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.

Заполнение прохода

Как можно заметить нормативные документы оперируют понятиям “предел огнестойкости конструкции” и в этом таится ключевой нюанс по проходу кабелей.

Если стена у нас не имеет нормированного предела огнестойкости, то ПУЭ п. 2.1.58 и СП 76.13330.2016 п. 6.4.1.25 немного различаются в трактовке заполнения: ПУЭ требует в любом случае уплотнять несгораемым материалом, а СП допускает не заделывать. Однако, именно “допускает”: кому нужны лишние дыры – только мышам и тем, кто любит подслушивать, что творится в соседнем кабинете.

Небольшой нюанс: в ПУЭ употреблен термин “несгораемый”, который в современной нормативной документации отсутствует, однако в СНиП 2.01.02-85* (заменен на мутный СП 112.13330.2011) есть определение “1.4. Строительные материалы по горючести (возгораемости) подразделяются на три группы: негорючие (несгораемые), трудногорючие (трудносгораемые) и горючие (сгораемые) “. Т.е. нужны негорючие материалы, а все монтажные “огнеупорные” и “противопожарные” пены относятся к группе Г1 – трудногорючих.

  • правильно “по ПУЭ”: используйте, например, минеральноватные (“каменные”) плиты, уточнив у производителя наличие сертификата на “негорючесть” (как правило есть у всех именитых производителей);
  • разумно: монтажные пены FR (да-да, именно те самые с группой Г1) – позволит заделать все отверстия с минимальными трудозатратами и в тоже время обеспечить защиту (на большинстве объектов именно так и делается).

Переходим к конструкциям, которые имеют нормированный предел огнестойкости. Если есть возможность, то эту информацию необходимо взять у разработчика противопожарных систем или попробовать получить у архитекторов.

Обычно в старых административных зданиях невозможно получить такую документацию, например, когда ведутся работы только по косметическому ремонту существующих помещений пары этажей или прокладка сетей связи.

Далее приведена упрощенная схема, которая не является “серебряной пулей”.

Определяем конструкции с нормированным пределом огнестойкости:

  • несущая стена (отверстие в такой стене без конструктора лучше не делать) и колонны;
  • наружная стена или стена между зданиями;
  • перегородки или стены категорируемых помещений (например, серверная, кроссовая, электрощитовая, архив и т.п.);
  • если помещение оснащено системой пожаротушения, а рядом расположенные нет;
  • лестничные клетки (но “проходов кабелями” через них следует избегать – нормы нормами, а людям, “если что” потом по этим проходам эвакуироваться в случае пожара);
  • в стенах установлены противопожарные двери (на таких дверях, как правило есть табличка с указанием огнестойкости самих дверей);
  • перекрытия.

Если в стене имеются незаполненные проемы (например, она не доведена до перекрытия выше уровня фальшпотолка или “стоит” на фальшполу), толщина стены составляет один лист фанеры – у нас не стена в противопожарном понимании и огнестойкость такой конструкции не нормируется (видел серверные помещения с такими стенами).

Далее нужно определить нормированный предел огнестойкости таких конструкций. С помощью федерального закона “Технический регламент о требованиях пожарной безопасности” от 22.07.2008 N 123-ФЗ определяем класс функциональной опасности здания (вида – ФХ.Х). Если у нас здание, содержит несколько функциональных классов опасности, то считаем, что между ними противопожарные преграды 1-типа. Потом выясняем, какая степень огнестойкости у нашего здания и по таблицам 21 и 23 определяем пределы (это должно быть относительно несложно для инженера).

Стоит отметить, что все “выделенные” технические помещения должны иметь огнестойкость не менее EI45/REI45, добиться этого можно, например, используя кирпичную стену в “полкирпича” (толщиной не менее 65 мм) или гипсокартоновую перегородку типа С111, согласно типовым решениям Knauf (в офисах обычно перегородки делают типа С112 с огнестойкостью EI60, но как объяснили мне архитекторы – это для соблюдения норм по шуму).

Ссылка на основную публикацию
