Монтаж электропроводки в квартире

Монтаж электропроводки в квартире довольно масштабное мероприятие, требующее соответствующего подхода, поэтому если нет уверенности в своих силах, лучше не предпринимать попытки сделать эту работу своими руками. Тем, кто решился на столь серьезный шаг, мы постараемся существенно облегчить задачу, подробно описав все этапы. К сожалению, в рамках одной статьи проблематично изложить все необходимое без ущерба для восприятия, но недостающую информацию можно найти в других публикациях на нашем сайте.

Основные этапы

Данный вид монтажных работ принято осуществлять в три этапа:

  1. Подготовительный этап. Он включает в себя:
  • выбор типа проводки;
  • составление рабочей схемы;
  • разметка.
  • расчеты для выбора оборудования и кабеля;
  • закупку всего необходимого.
  1. Монтаж. Это наиболее трудоемкий этап работ, занимающий большую часть времени. В него входит:
  • подготовка трасс (штробление стен или монтаж короба);
  • создание посадочных мест под электроточки;
  • установка распределительных коробок и укладка кабеля;
  • установка щита (если она не производилась ранее).
  1. Завершающий этап, в который входит:
  • установка и подключение электроточек (розеток, выключателей, осветительных приборов и т.д.);
  • сборка распределительного щита и подключение к нему внутренних линий;
  • подключение к вводу;
  • поочередная проверка всех внутренних линий.

Теперь подробно по каждому разделу.

Проект домашней электрической сети

Проектный эскиз расположения кабелей, розеток и выключателей – это рутинная, но крайне необходимая работа. Без понимания точного местоположения, устроить домашнюю безопасную электрику невозможно.

Нюансы плана в следующем:

  • Вся квартирная проводка делится на группы. Так, и монтировать легче, и система получит больше безопасности в случае нештатной ситуации. На эскизе группы проводов отмечаются разными маркерами для удобства и делятся на осветительные приборы, розетки, распределительные коробки, силовые кабеля и системы экстренного отключения.
  • Учитывается «влажность» помещения. Например, уделять повышенные требования к домашней сети нужно в ванных, санузлах и наиболее холодных местах квартиры – прихожие, подоконные пространства. Там высока вероятность скопления конденсата из-за перепада температур в зимний период.
  • Автомат, отвечающий за купирование тока, располагается внутри квартиры. Многие распределительные щиты находятся за ее пределами, поэтому придется повозиться, чтобы обустроить контрольный автомат внутри. Его монтаж несет большую пользу – в случае перенапряжения, обеспечить квартиру подачей тока не составит труда.
  • Весь проект выверяется заранее, с сопутствующими положениями из правил безопасности. Прокладка проводов осуществляется строго вертикально или горизонтально. Нанесение параметров длин желательно сразу, так ориентация пойдет много быстрее. Если для составления качественного проекта, нет знаний, то документ приобретают у специалистов.

Подготовительный этап

Самая ответственная часть данного этапа – планирование. В первую очередь следует определиться с типом проводки. То есть выбрать, какая она будет, внутренняя или внешняя. Первый вариант более трудоемкий, и практически не подлежит переконфигурации без капитального ремонта (проводится до отделочных работ), но зато смотрится более эстетично. При втором варианте все значительно проще, он может выполняться и без капремонта. Проводку можно переконфигурировать в определенных пределах, например, проложить дополнительную линию или переместить (добавить) розетки.

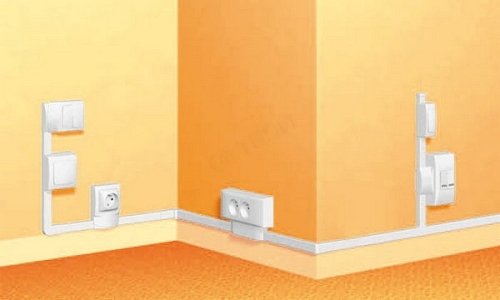

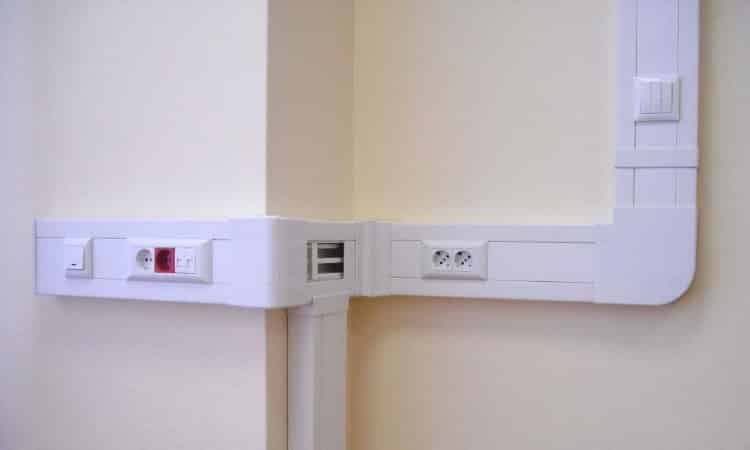

Пример внешней проводки в коробе
Пример внешней проводки в коробе

Как показывает практика, внешняя проводка в квартирах не пользуется популярностью, на то есть несколько причин: во-первых, жилое помещение начинает напоминать офис, во-вторых короб является отличным пылесборником. Помимо этого такая проводка косвенно указывает на перманентный ремонт, что снижает стоимость квартиры при продаже. Как бы то ни было, такой вариант имеет право на существование и в некоторых случаях является безальтернативным, но поскольку в основном применяется скрытый тип проводки, именно ему мы уделим основное внимание. https://www.youtube.com/watch?v=UGBLLe7oBy8

Ремонт электропроводки: как сделать правильно

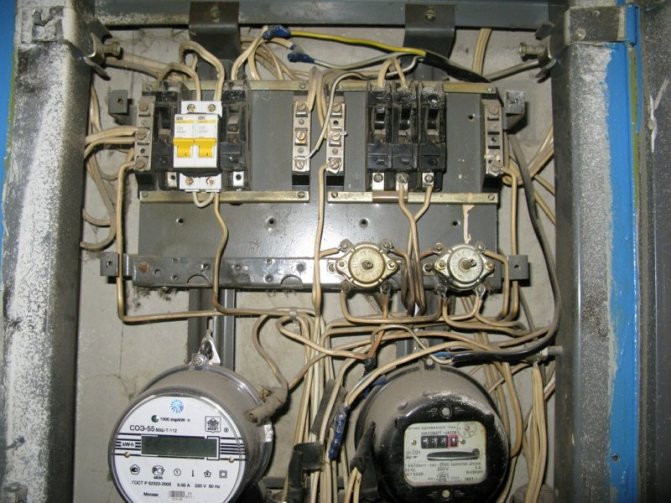

Ремонт проводки может понадобиться вам в случае возникновения неисправностей. Об этом могут свидетельствовать постоянные перепады напряжения, мигание света и лампочки, которые часто перегорают.

Запаситесь такими инструментами:

  • Пассатижи, отвёртки и бокорезы с изолированными ручками;

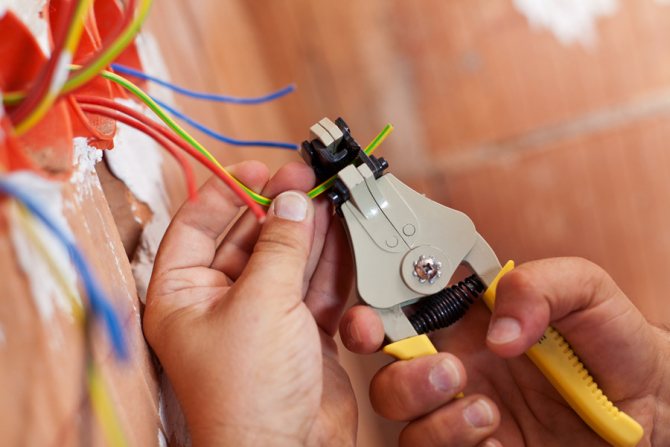

  • Кусачки или нож для зачищения проводов;
  • Рулетка;
  • Шуруповёрт;
  • Тестер для измерения напряжения;
  • Дрель со специальными свёрлами по бетону или по дереву (смотря из чего у вас сделаны стены);
  • Провода, арматура, фурнитура;
  • В некоторых случаях – перфоратор.

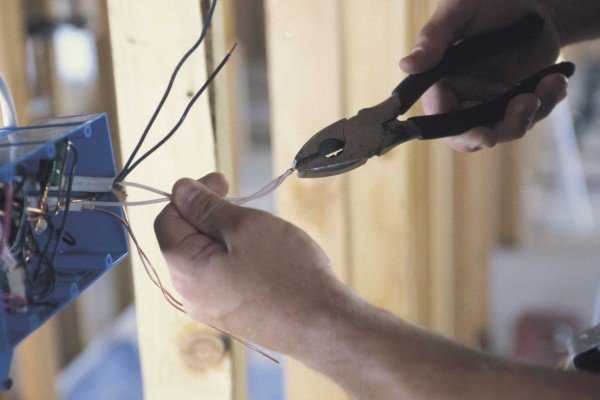

В первую очередь обесточьте сеть. Найденный в ходе ремонта разрыв или оголённый провод нужно сразу заизолировать. Используйте для этого специальную изоленту для электрических сетей.

Провода на месте разрыва нужно скручивать не руками, а пассатижами – так контакт будет крепче. Ещё лучше, если вы спаяете разорванный провод, а место спайки обмотаете специальной изолентой. На небольшом участке лучше заменить провод на целый.

Оптимальным вариантом будет полная замена всей проводки, особенно если старые провода алюминиевые, а новые – медные.

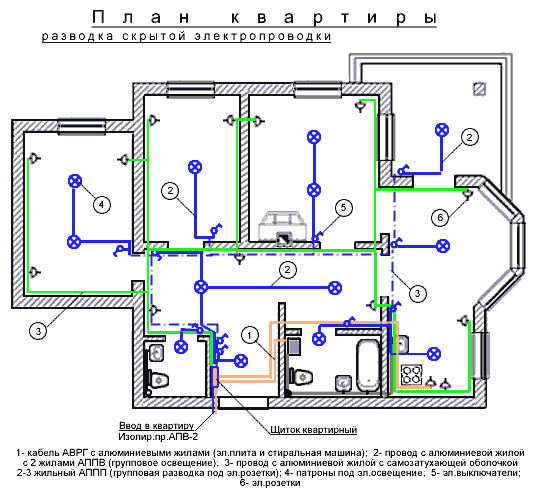

Составляем план-схему

Сделав выбор, переходим к составлению схемы. Делать это необходимо по следующим причинам:

  • схема позволит определить количество необходимого оборудования и рассчитать примерный метраж кабеля, учитывая стоимость последнего приобрести, например, лишние 50 метров медного провода будет не только накладно, но и обидно;
  • процесс монтажа займет немало времени, и можно просто забыть или не учесть некоторые моменты, а после отделочных работ внести коррективы будет уже невозможно
  • процесс планирования позволяет выбрать наиболее оптимальный вариант для трасс кабеля и мест электроточек.

Начать необходимо с составления точного плана со всеми помещениями, если не хотите упражняться с рулеткой, за основу можно взять чертеж с технического паспорта квартиры. Далее, делаем с чертежа ксерокопию, как вариант, сканируем или перерисовываем. Поскольку схему делаем для себя, требований ГОСТа можно не придерживаться. Места под электроточки указываются приблизительно.

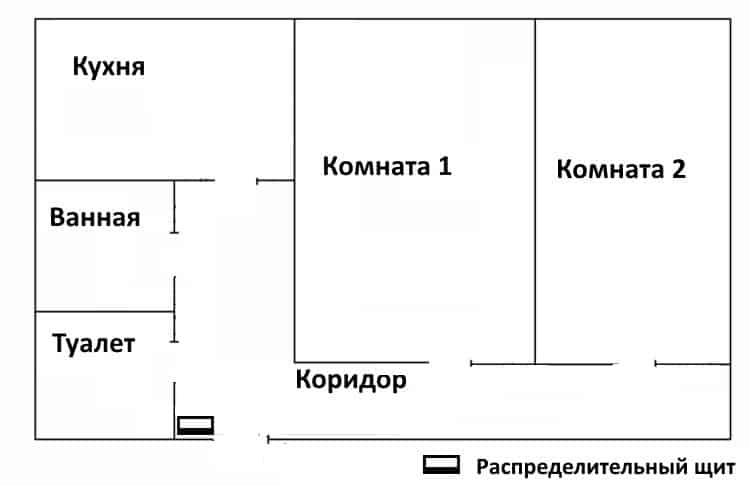

«Чистый» план квартиры
«Чистый» план квартиры

Выбираем оптимальное место для осветительных приборов и определяемся с их количеством. Определившись, указываем эти места на схеме. Таким же образом поступаем и с выключателями. Далее рисуем на схеме трассы линий освещения и распределительные коробки.

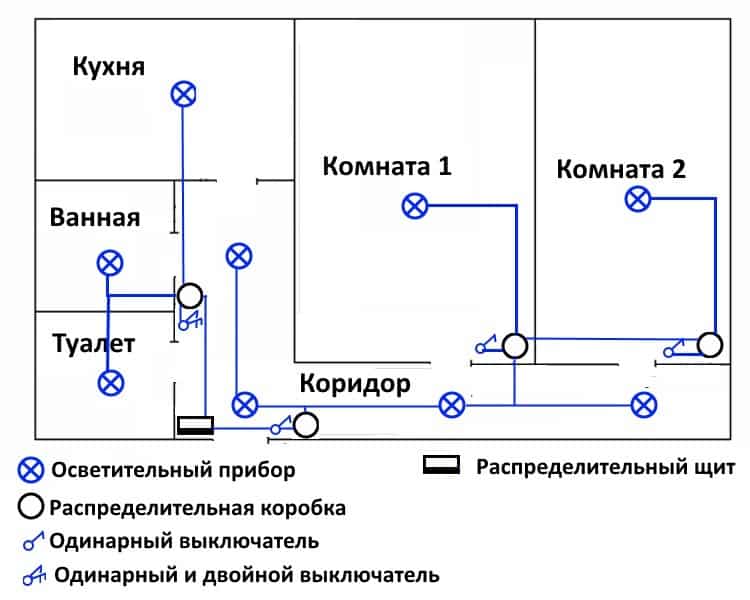

План с нанесенной схемой освещения
План с нанесенной схемой освещения

Делать одну линию на все освещение нежелательно, поскольку в случае аварийной ситуации можно остаться в темноте. Также не целесообразно сильно увлекаться зонированием, ведя отдельную трассу в каждое помещение. Это увеличивает расход кабеля, требует большего количества автоматических выключателей, то есть, ведет к удорожанию проекта.

В представленном выше плане сделано две зоны, в одну вошли две комнаты и коридор, во вторую туалет, ванная комната и кухня. В идеале спланировать освещение нужно таким образом, чтобы при выходе из строя любой из линий, электрощит всегда оставался освещенным.

Теперь переходим к силовой части. Выбираем места под электроточки (в данном случае это розетки) и рисуем трассы, при необходимости добавляем распределительные коробки. Делать это все следует с учетом будущей планировки, чтобы не оказалось «замороженных» (невостребованных) розеток, например, закрытых мебелью. Обратный вариант, при котором будет не хватать электроточек, также нежелателен (провода удлинителей не самое лучшее украшение помещения).

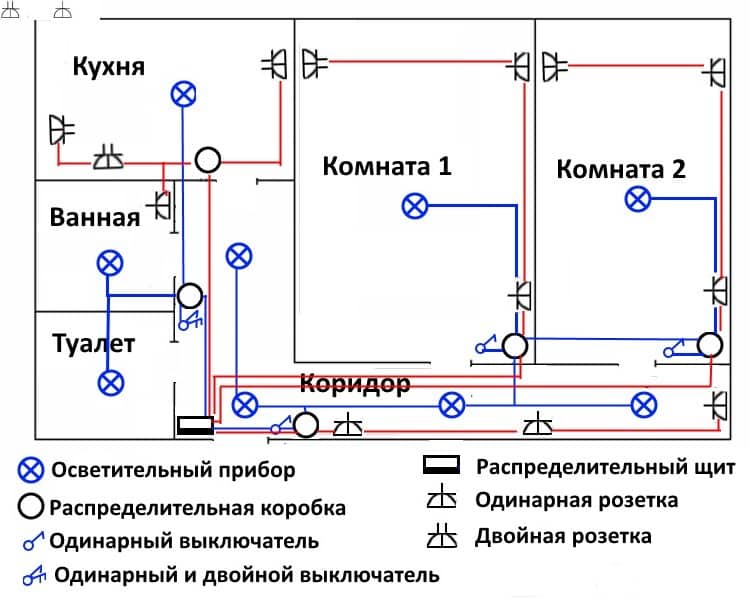

План с освещением и основной силовой частью
План с освещением и основной силовой частью

Здесь необходимо сделать несколько пояснений. В представленной на рисунке 4 схеме, задействовано четыре отдельные линии на розетки. Сделано это для того, чтобы при срабатывании защиты на одной из линий, осталось обесточено только одно помещение. Собственно количество зон можно сократить вдвое, объединив в одну цепь комнаты и коридор. Что касается кухни, то на нее рекомендуется делать отдельную линию.

Теперь осталось только нанести на план отдельные трассы под кухонную плиту и бойлер.

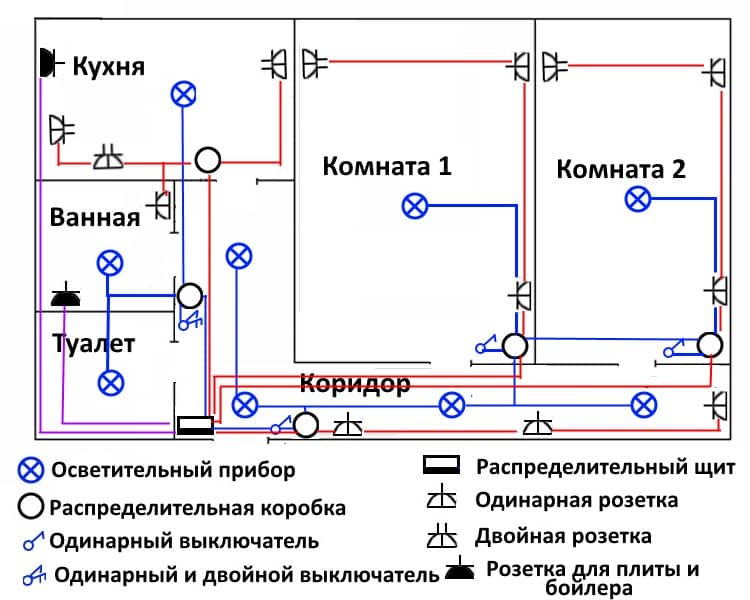

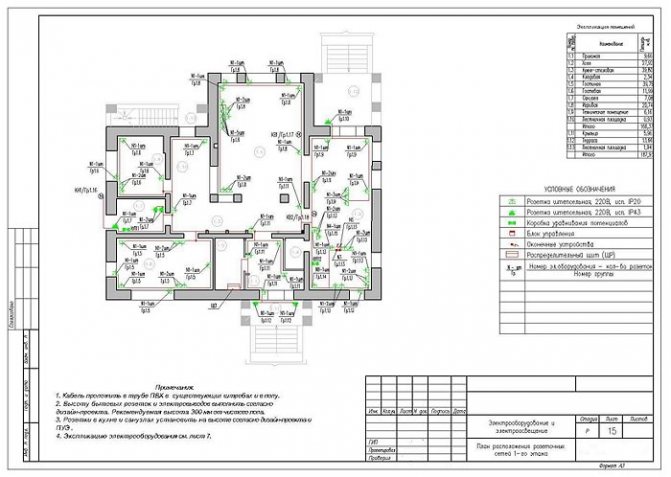

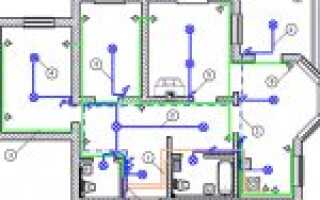

Окончательный вариант плана-схемы проводки
Окончательный вариант плана-схемы проводки в квартире

Подключение – несколько важных моментов

Ваша проводка готова. Но это еще не все. Самое важное в этом деле – подключение вашей квартиры к внешнему энергоносителю. У многих на данном этапе возникает несколько проблем. Прежде всего из-за того, что эту работу в основном осуществляют организации, на руках у которых есть вся необходимая разрешительная документация.

Это говорит о том, что вам, чтобы провести подключение, нужно иметь следующие документы – акт о проведении заземления (если мы говорим о новом доме), заверенную схему проводки и при необходимости разрешительную бумагу о замене счетчика или другого элемента сети. Таким образом, «бумажная работа» (составление схемы и расчетов, получение разрешительных бумаг) чаще занимает больше времени, чем проведение монтажных работ.

  • Автор: Михаил Малофеев
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(9 голосов, среднее: 3.3 из 5)
Поделитесь с друзьями!

Разметка, расчеты и закупка

Закончив с планом-схемой, вооружаемся карандашом, линейкой с уровнем и монтажным (отбивочным) шнуром, приступаем к разметке. Начинаем с указания точных мест расположения электроточек.

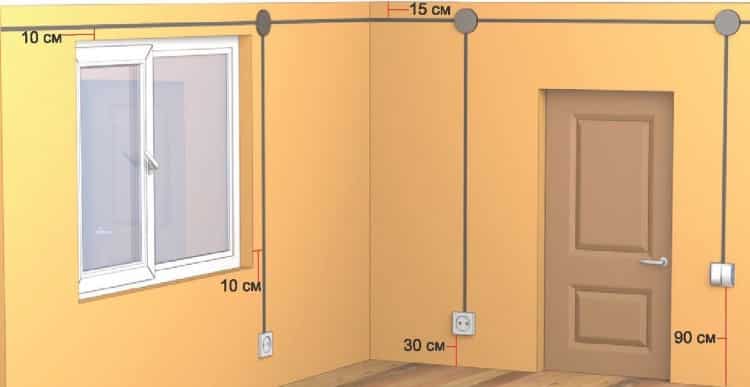

Расположение электроточек
Расположение электроточек

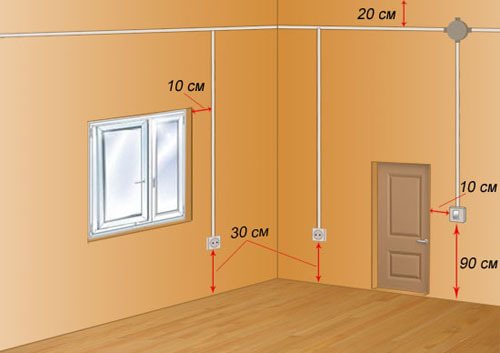

Здесь необходимо сделать отступление и рассказать об основных нормах и правилах:

  1. Розетки в жилых помещениях рекомендуется устанавливать на расстоянии 30 см от пола. Исключением является ванная комната и кухня. В первом случае, выбирается место примерно на 50 см выше уровня умывальника и ванны (при этом максимально удаленное от них). Во втором, уровень розеток выбирается в зависимости от особенностей кухонного гарнитура и расположения оборудования.
  2. Выключатели рационально располагать на расстоянии 90 см от пола, рядом с входом в помещение.
  3. Трасса проводки, а также электроточки не должны располагаться близко к источникам тепла (батареи, электроплита и т.д.), минимальное расстояние до них – 50 см.
  4. Трассы в стенах должны быть проложены параллельно или перпендикулярно полу.
  5. От окон, необходимо делать отступ не менее 10 см, от потолка – 15 см.

Если планируется устанавливать подвесной потолок, то основную разводку можно сделать над ним, это существенно упрощает задачу, но создает проблему с доступом к распределительным коробкам.

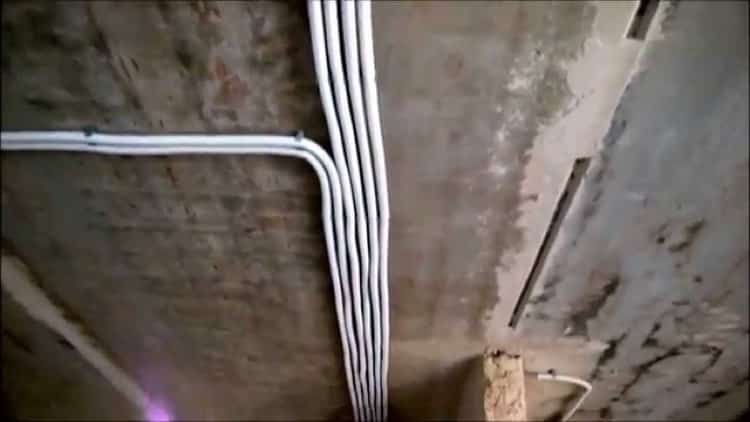

Пример разводки по потолку
Пример разводки по потолку

Можно пустить разводку и по полу, но в этом случае потребуется увеличить толщину стяжки. В многоквартирных домах такой вариант практически не применяется.

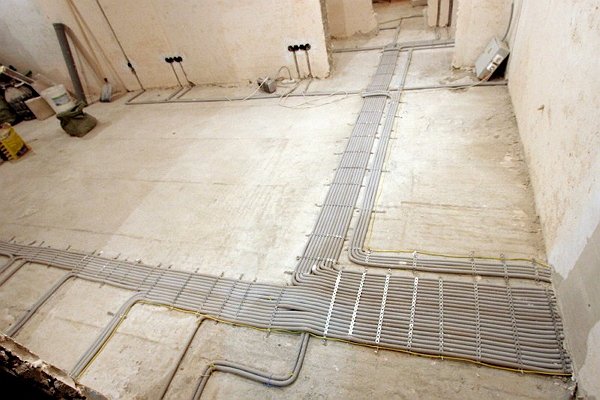

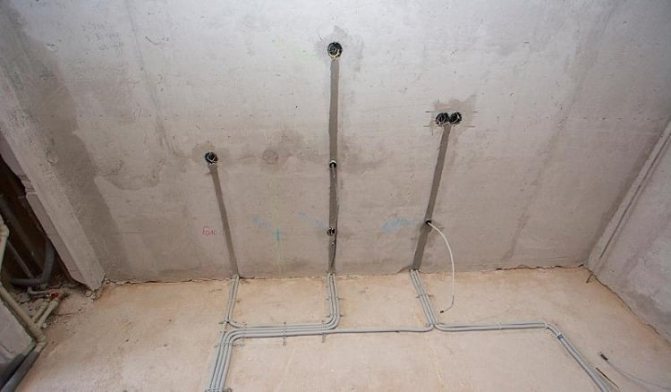

Разводка по полу
Разводка по полу

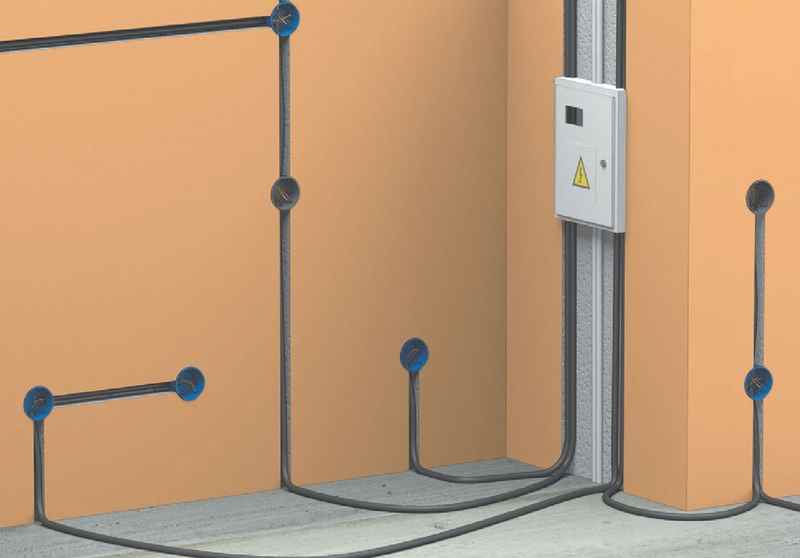

Как провести проводку в квартире – методы установки

Монтаж проводки может быть проведен двумя методами – закрытая и открытая электропроводка. Каждый из вариантов нужно рассмотреть более подробно, чтобы понять различия между ними.

  • Открытая проводка. Проходит в трубах и плинтусах. Высота прокладки в данном случае не нормируется. Во время монтажа нельзя прокладывать вместе осветительные и силовые провода. В этом случае лучше всего приобрести безопасные плинтуса, изготовленные из несгораемого материала.
  • Скрытая проводка. Данный тип электропроводки проводят внутри стен и перегородок, в подвесных потолках. В этом случае предпочтительнее применять кабели, которые должны быть прочными, защищенными от повреждений, влажности и горения.

Также не следует приобретать более дешевые стальные трубы для прокладки кабелей.

Расчеты, выбор оборудования и закупка

Закончив с разметкой, производим расчеты для выбора сечения кабеля и характеристик защитного оборудования (автоматические выключатели, УЗО или дифавтоматы). Всю необходимую информацию для решения этой задачи можно найти на нашем сайте. Там же указаны рекомендации к оборудованию.

Поскольку правила монтажа скрытой проводки требуют обеспечения ее сменяемости, кабель в штробах должен быть уложен в трубы или гофру из негорючего материала, поэтому не забываем их добавить в смету.

Далее делаем смету по оборудованию и кабелю. Метраж последнего просчитываем по трассам, количество розеток, выключателей и распределительных коробок считаем по составленной схеме. Количество защитных автоматов соответствует числу линий, на отдельные трассы (бойлер, кухонная электроплита) обязательно устанавливаем УЗО. Помимо этого учитываем вводной автомат и противопожарное УЗО, если требуется, добавляем еще электросчетчик.

С закупкой все просто, берем, где дешевле, при этом не забываем интересоваться наличием необходимых сертификатов на оборудование.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

  1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
  2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
  3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Монтаж

Самое сложное в организации скрытой проводки – штробирование трасс, особенно в панельных домах. Этот процесс трудоемкий и пыльный. Несколько облегчить себе задачу можно воспользовавшись для этой цели спецоборудованием, а именно штроборезом.

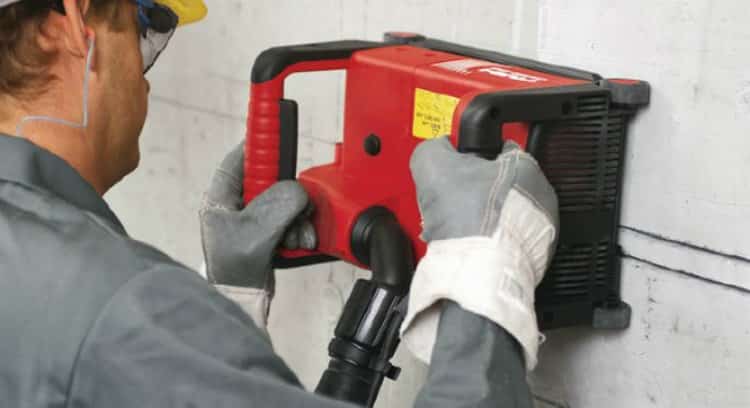

Штроборез существенно упрощает работу
Штроборез существенно упрощает работу

Помимо этого нам понадобится перфоратор, специальная насадка под штробление и плоская насадка-зубило, сверла и коронки по бетону.

Начинать рекомендуется с подготовки посадочных мест под розетки, выключатели и разводные коробки. Действовать проще по следующему алгоритму:

  • устанавливаем на перфоратор коронку соответствующего диаметра;
  • делаем надпиливание глубиной 5 мм;
  • меняем коронку на сверло;
  • делаем отверстия по борозде, глубиной немного больше подстаканника;
  • меняем сверло на коронку и работаем ей;
  • вставляем насадку-зубило и выбиваем бетон.

Подготовив посадочные места, приступаем к штроблению, то есть, делаем канавки в стене несколько шире внешнего диаметра гофры или трубы примерно на 20-25 мм.

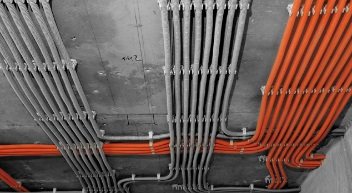

Производим монтаж кабеля (не забываем помещать его в гофру или трубы). «Прихватить» кабель в штробе проще всего при помощи густого гипсового раствора.

На этом же этапе производится установка распределительного щита, если он не был установлен ранее.

Советуем маркировать кабеля, по крайней мере, в распределительном щите, чтобы не возникло путаницы.

На этом второй этап закончен, можно приступать к отделочным работам.

Управление светом

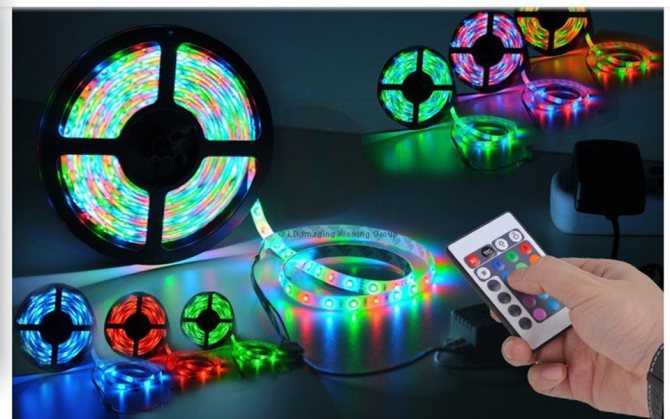

Разноцветные ленты управляются контроллером. По заданной программе он меняет яркость свечения, цвет, порядок и очередность включения. Яркость свечения и включение разных групп светильников может управляться дистанционным пультом.

светодиодное освещение в квартире (главный ключ)

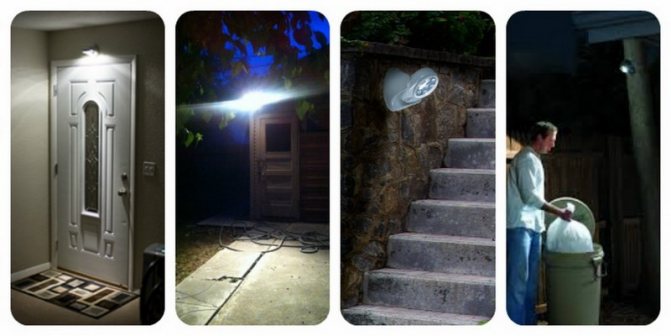

Светодиодные светильники могут комплектоваться датчиками движения, реагирующими на присутствие человека.

диодное освещение в квартире

Завершающий этап

Это самая простая часть работы, устанавливаем розетки, выключатели, осветительные приборы и подключаем их к проводке. Далее собираем распределительный щит и подключаем к нему внутренние линии. Вся информация по этим процессам есть на нашем сайте.

Производится подключения ввода, эту процедура выполняется сотрудниками электрокомпании, с которой заключен договор об услугах поставки электроэнергии.

После подключения щита поочередно включаем автоматы и производим проверку.

Пошагово прокладываем проводку в квартире

Закончив проектирование, приступаем к проведению электропроводки в квартире. Но прежде всего необходимо обеспечить электропитанием рабочий инструмент. Для этого прикрепляем на кусочек пластика розетку и автомат на 16 А, не забыв приобрести длинный удлинитель, которого вам хватит на всю квартиру.

Следующий шаг – обесточиваем дом, вырубив квартирный автомат, снимаем выходящие наружу провода от счетчика и подключаем времянку. После запитывания дома можно приступать к работам.

Важно: чтобы проложить электропроводку в квартире, желательно воспользоваться помощью специалиста-электрика, либо нужно действовать крайне осторожно.

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.
В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Прокладка трассы

При электропроводке в квартире правила прокладки проводов предусматривают предварительный монтаж щитка. Допустима установка автоматов и УЗО в коридорном щитке на лестничной площадке, где расположены счетчики. Для этого линии выводятся за пределы квартиры.

После установки защиты начинается монтаж электропроводки. Чтобы правильно развести кабель по квартире, нужно придерживаться схемы. Для этого на стены наносятся прямые линии, по которым будут идти провода. Для этого используют вертикальные и горизонтальные уровни. Основная часть электропроводки располагается:

  • под полом;
  • в плинтусах;
  • на потолке или над фальш-потолком.

Устройство скрытой электропроводки в квартире своими руками, пошаговая инструкция:

  1. Необходимо проштробить стены по намеченным линиям. Делается это с помощью болгарки. Для кабеля необходимо углубление до 3 мм. Монолит потолков деформировать запрещено.
  2. Готовят отверстия для крепления фурнитуры. Удобно сверлить бетон специальными насадками на дрель.
  3. По готовым каналам прокладывают электропроводку. Для крепления его к стене используют дюбель-хомуты или UW (увэшки 5/10). Для креплений бетон засверливают победитовым сверлом диаметром до 6 мм.
  4. В местах повышенной влажности электропроводку прячут в трубы (ПВХ или гофры, можно использовать металлический прокат).
  5. В местах крепления фурнитуры выводят концы кабеля.
  6. Проверяют целостность цепи путем подключения лампы накаливания.
  7. Стены выравнивают шпатлевкой.

Чтобы сделать электропроводку в квартире правильно, важно придерживаться основных правил монтажа электросетей в квартирах:

  • фурнитура располагается в доступных местах, проводник к ней пробрасывается вертикально сверху вниз при верхнем типе разводки и снизу вверх при нижнем;
  • одна розетка рассчитывается на 6 м2 в комнатах, на 2 м2 на кухне;
  • к силовым электроприбора (варочным поверхностям, электроплитам, водонагревателям, кондиционерам) пробрасывается дополнительная линия, делается индивидуальная розетка;
  • для безопасности электропроводку прокладывают в удалении от труб системы холодного и горячего водоснабжения, чтобы исключить пробой статической искры;
  • исключается контакт провода с металлоконструкциями;
  • расстояние между параллельными линиями должны быть не менее 3 мм, при прокладке силовых линий, рассчитанных на большую нагрузку, расстояние увеличивается до 5 мм;
  • распределительные короба не устанавливают, если на линиях есть УЗО;
  • нельзя соединять медные и алюминиевые сердечники без клеммовых контактов, у металлов разная электропроводность, соединение получается некачественным.

При ремонте электропроводки в квартире или ее замене важно на всех этапах работы проверять прочность и изоляцию контактов. Важно соблюдать правила техники безопасности. Работы проводятся только по отключенному контуру.

При устройстве кабель-каналов к стене крепят основу, после прокладки проводников крышку защелкивают. Ретро-электропроводку в квартире делают на изоляторах, допустимое расстояние между ними по стене – не более 50 см, по потолку – 40 см.
