Кабель NYM – подробная расшифровка аббревиатуры, конструктивные особенности и технико-эксплуатационные характеристики

Содержание

Так уж устроен современный цивилизованный мир — навряд ли найдется хотя бы одно помещение в жилом здании или на промышленном объекте, в которое не подведены кабели, транспортирующие электроток для осветительных сетей или питающие разнообразные силовые устройства, приборы и механизмы.

интернет-магазине, очень легко запутаться, ведь цена и технические характеристики проводников существенно разнятся. В этом случае есть смысл обратиться за консультацией к специалистам или «гуглить» самостоятельно.

Иногда проблема выбора кабеля, если в энергопроекте или требованиях нормативных документов не указана конкретная марка, решается очень быстро путем приобретения универсального провода NYM, применение которого оправдано во многих сферах назначения, особенно для решения бытовых электрозадач. В данном материале мы рассмотрим, что такое кабель NYM, его основные технические характеристики, приведем расшифровку маркирования и сравним с «конкурентами»-аналогами.

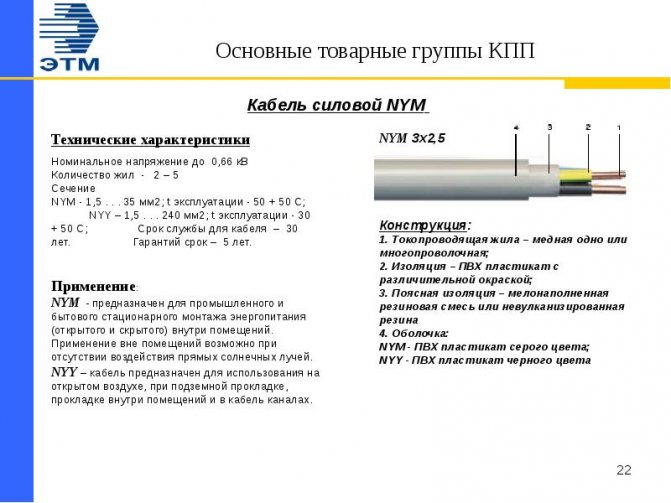

Технические характеристики кабеля НУМ

Начнем с того, что в России выпускают различные модификации этого кабеля. Есть, которые соответствуют немецким стандартам (VDE), есть, изготавливаемые по техническим условиям, и как показывает практика, у каждого завода свое ТУ. Во втором случае наименование может быть разным, здесь и НЮМ, и НУМ, и NUM. В общем, стандарта нет. Поэтому нередко на рынке¸ покупая как будто бы NYM, на самом деле приобретается совершенно другой провод. Во всяком случае, его характеристики могут отличаться от немецкого качества.
К примеру, это подтеки компаунда, которым заливается межжильное пространство. Немцы требуют, чтобы этот компаунд был изготовлен из мелонаполненной резины, В ТУ изделиях может быть другой материал, менее прочный и с низким тепловым коэффициентом. Отсюда и подтеки.

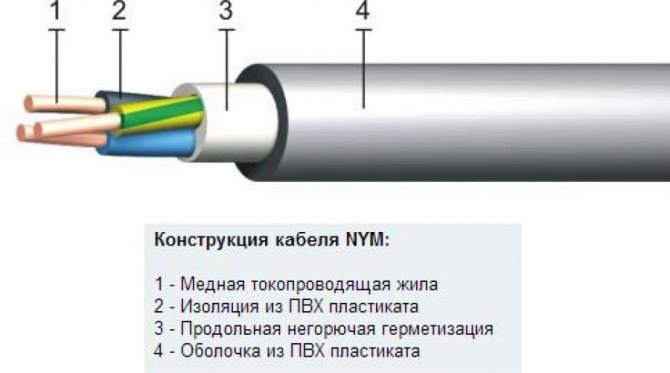

Так как мы начали говорить о конструкции, то продолжим. Итак, кабель NUM – это силовой медный проводник. Его жилы могут быть монолитными, если их сечение от 1,5 до 10 мм², и состоящим из большого количества медный проволочек, так сказать многожильным, если сечение кабеля находится в диапазоне от 16 до 35 мм². При этом есть разновидности кабельного изделия с разными маркировками:

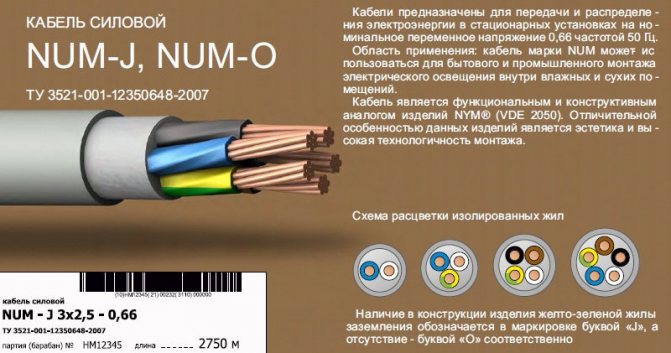

  • NUM-J – это провод, как минимум, с тремя жилами, где один из них обязательно жила заземления, раскрашенная в желто-зеленый цвет.
  • NUM-O – это кабель с минимум двумя жилами без провода заземления.

Маркировка кабеля

Итак, кабель NUM состоит из медных жил, которые изолированы ПВХ пластикатом. Далее идет негорючий слой, он обволакивает все жилы. И последний слой – это общая изоляция из того же поливинилхлорида. Добавим, что все жилы внутри кабеля имеют разное цветовое оформление, что соответствует гостам и правилам удобного монтажа и обслуживания.

Остальные основные технические характеристики:

  • количество жил: от 2 до 5;
  • выдерживает напряжение до 0,66 кВт с частотою тока 50 Гц;
  • это гибкий кабель;
  • нет необходимости нагревать в процессе монтажа;
  • укладку можно проводить при температуре не ниже -5С;
  • температурный режим эксплуатации: -50С +50С;
  • максимальная температура длительного характера – +70С;
  • срок эксплуатации 40 лет;
  • изгиб – четыре диаметра провода;
  • высокая устойчивость к открытому огню, к тому же провод NUM не распространяет горение.

Внимание! Использовать кабель данной марки для прокладки под землей (имеется в виду в траншеях) запрещено.

А вот воздушным способом прокладка возможна, только придется учитывать тот момент, что воздушка подвергается негативному воздействию атмосферных осадков, солнцу и ветру. Поэтому в данном случае придется подбирать кабель по силе тока с небольшим увеличением данного показателя. К примеру, если кабель NUM сечением 1,5 мм² выдерживает при прокладке в помещении ток силою 30 ампер, то на воздухе только 24 ампера.

Еще раз напомним, что немецкий стандарт VDE очень отличается от заводских технических условий, поэтому технические характеристики кабелей, изготавливаемых по ТУ, будут сильно отличаться от изготовленных по стандарту. Особенно это касается безопасности эксплуатации. К примеру, если у кабеля НУМ, изготовленного по немецким требованиям, есть небольшие повреждения, то его можно использовать. А вот изготовленные по ТУ даже с незначительными дефектами лучше не применять. Кстати, на немецких проводах обязательно наносится маркировка, где есть «VDE» и «NUM». Если этого на кабеле не обнаружено, значит, это продукция российских производителей.

Расшифровка названия

Расшифровка названия кабеля NYM восходит корнями к старой немецкой системе классификации, по германскому же национальному стандарту VDE 250, часть 204. В настоящее время в Евросоюзе действует другая система маркировки, общеевропейского масштаба, но NYM в свое время приобрел настолько широкую популярность, что сумел сохранить аутентичное наименование, под которым его и знает большинство европейских и российских потребителей.

Итак, маркировка значит следующее:

  • N — изделие соответствует германскому стандарту VDE 250;
  • Y — изоляция выполнена из поливинилхлорида;
  • M — есть наружная защитная оболочка.

Существует два основных подтипа этого провода — NYM-J и NYM-O. Буква J указывает на наличие в изделии желто-зеленого провода, предназначенного для подключения «земли». O — на отсутствие такового. При этом O может не указываться на маркировке бухты или на внешней оболочке кабеля, J указывается всегда. Таким образом, NYM-J — кабель с «земляным» проводником, просто NYM — без такового.

Также на каждый провод типа НУМ наносится обозначение типа 3×2,5, 1×4 и так далее. Это типовая маркировка количества жил и их сечения. Первая цифра — число проводников, вторая — сечение в квадратных миллиметрах.

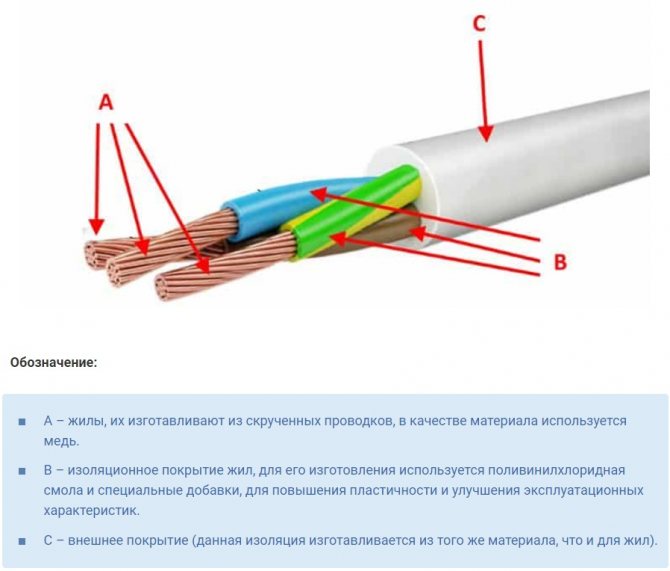

Конструктивные особенности

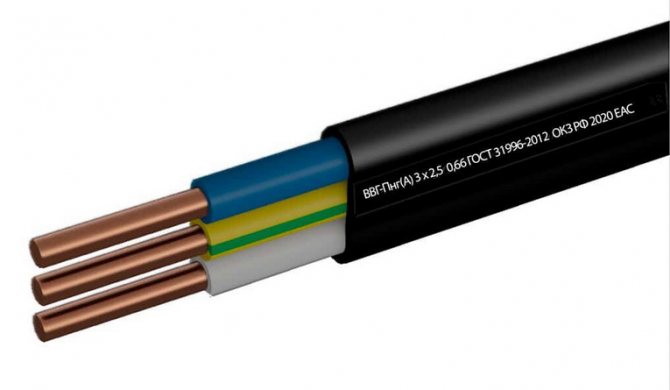

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской. Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

Достоинства и недостатки

Среди многих проводников кабель NYM принято считать «золотой серединой». Чтобы лучше понимать его качество, рассмотрим основные достоинства данного изделия:

Повышенная эластичность, удобство монтажа и эксплуатации. Такая гибкость обусловлена наличием внутреннего изоляционного слоя из каучука

Это преимущество очень важно при выполнении любых монтажных работ по обустройству электрической проводки, а также при оборудовании в недоступных или труднодоступных местах. Провод не подвержен влиянию сырости и влаги, поэтому может прокладываться по земле на большие расстояния. Если говорить о NYM, изготавливаемом по немецким стандартам качества, то перед поступлением на рынок он обязательно проходит многочисленные исследования и испытания

Немцы давно заслужили звание самых надежных и качественных производителей промышленных и других изделий, поэтому здесь не приходится сомневаться в целостности изоляции и соответствии кабеля всем заявленным технико-эксплуатационным свойствам. Продукт не поддерживает горение, что стало возможным благодаря выбору материала для внутреннего слоя. Большинство специалистов и электромонтажников рекомендуют использовать изделие для подключения осветительных систем и силовых цепей. Продолжительный срок эксплуатации, насчитывающий несколько десятилетий.

Наиболее явным недостатком кабеля NYM является его высокая стоимость. Существует множество отечественных аналогов, пусть и с худшими характеристиками, цены на которые в несколько раз ниже.

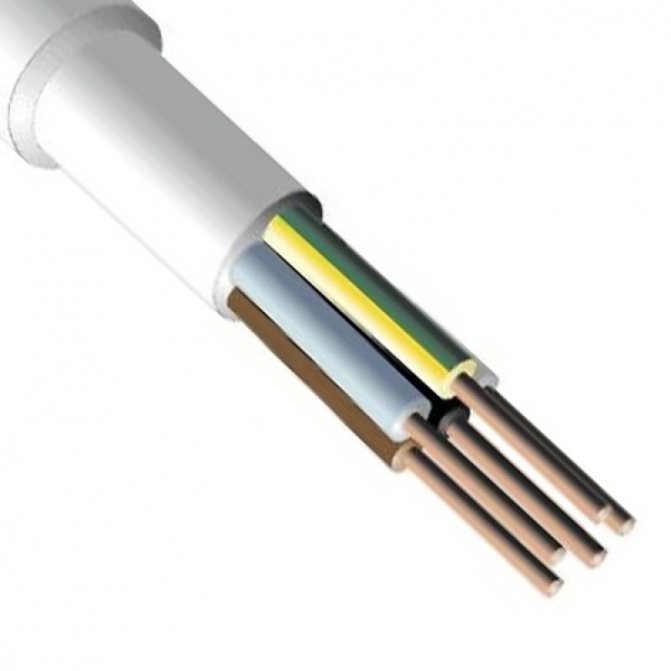

Цветовая маркировка

Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).

Цвета их внутренней изоляции могут различаться в зависимости от количества жил.

  1. Одножильный — цвет не регламентируется.
  2. Двужильный типа О — черный и синий.
  3. Трехжильный типа О — черный, коричневый и серый.
  4. Четырехжильный типа О — черный, коричневый, серый, синий.
  5. Трехжильный типа J — черный, синий, желто—зеленый.
  6. Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
  7. Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.

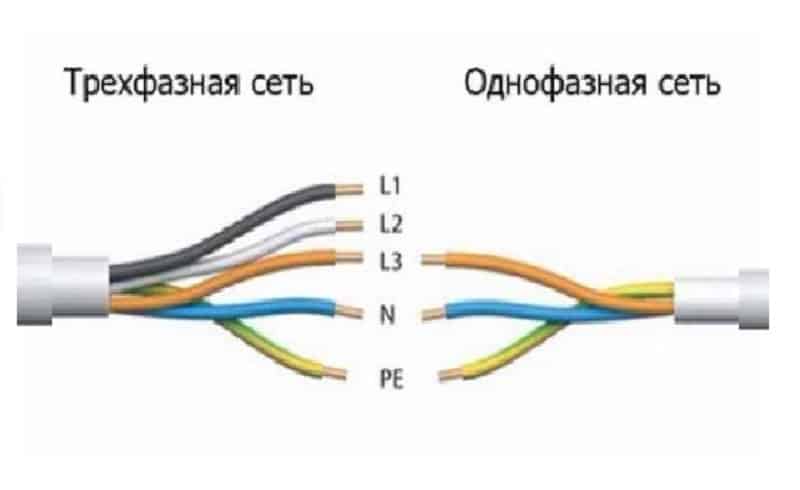

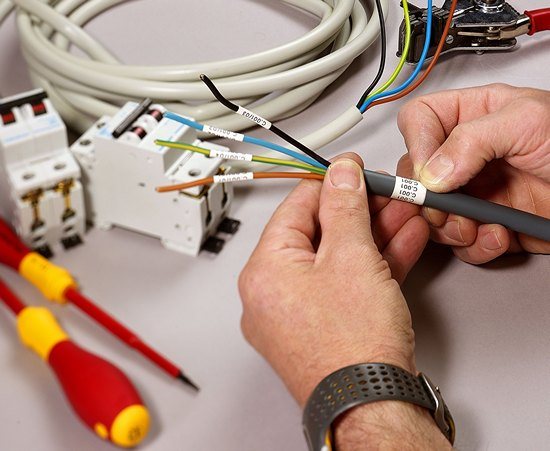

По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.

Обратите внимание: кабель NYM, сделанный в соответствии с ГОСТом 22483, регламентирующим стандарты такой продукции, не может иметь проводника в белой или бело-синей изоляции. Если в расшиваемом Вами проводе присутствует белая жила — перед вами подделка. Использовать ее можно только на свой страх и риск.

Кабель nym 3

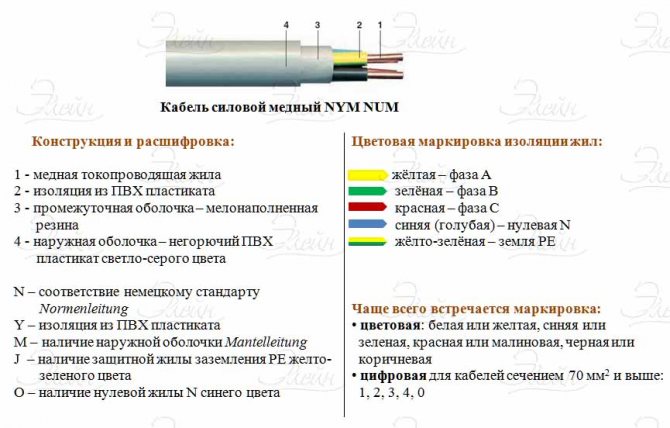

Расшифровка маркировки NYM

В состав маркировки входит буквенно-цифровое обозначение, которое характеризует параметры кабеля.

Рассмотрите их более детально:

  • N – указывает на то, что данная марка изготавливается в соответствии с германским стандартом Normenleitung;
  • Y – указывает на материал изоляции, которым покрываются жилы кабеля, в данном случае это поливинилхлорид или сокращенно ПВХ;
  • M – указывает на наличие наружной оболочки в кабеле, походит от немецкого Mantelleitung;
  • J – указывает на то, что кабель оснащен защитной жилой заземления PE с соответствующим желто-зеленым окрасом;
  • O — указывает на то, что в модели присутствует нулевой проводник N с соответствующим синим окрасом.

Рассмотрите пример расшифровки маркировки для кабеля NYM – J – 3 × 2,5. Здесь представлена модель с поливинилхлоридной изоляцией кабеля, в которой присутствует выделенный заземляющий провод. Всего в кабеле три жилы сечением по 2,5 мм2 каждая. Устройство всех элементов внутри кабеля NYM определяется его конструктивными особенностями.

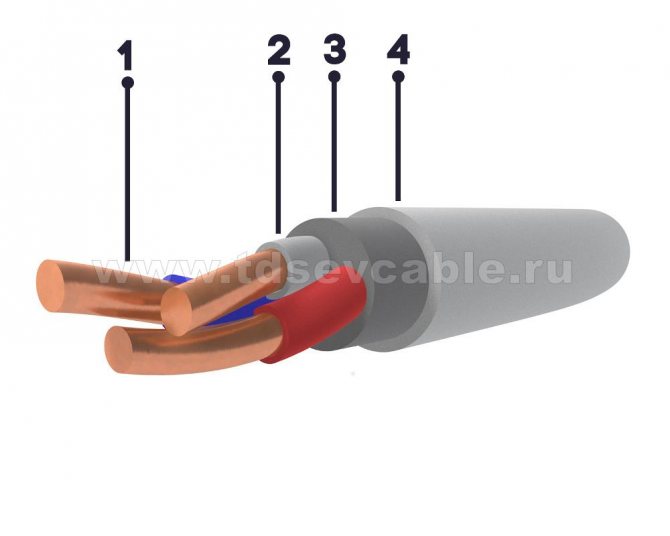

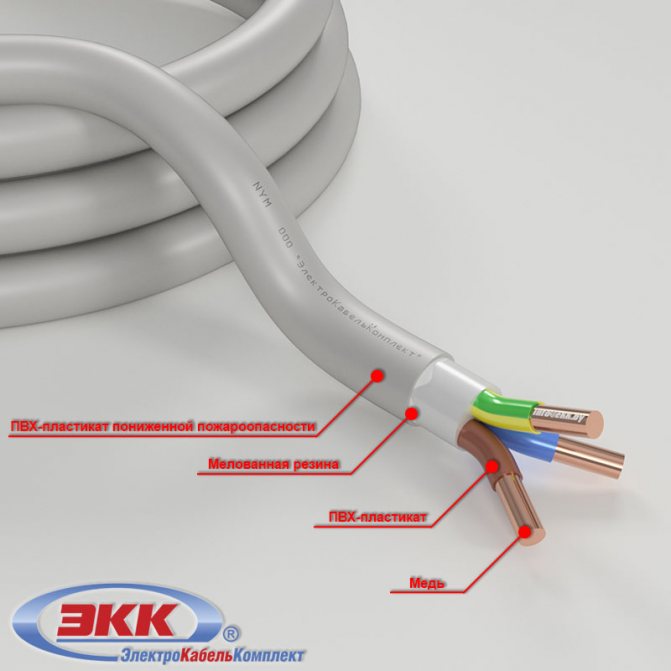

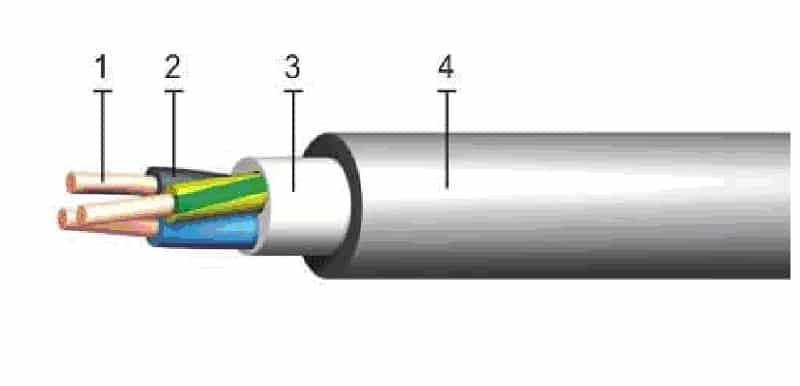

Элементы конструкции кабеля NYM-J:

  • Жила: однопроволочный или многопроволочный медный проводник.
  • Изоляция: поливинилхлоридный (ПВХ) пластикат.
1 Количество жил NUM-J NUM-O
2 Черная , синяя
3 Зелено-желтая, черная, синяя Черная , синяя, коричневая
4 Зелено-желтая, черная, синяя, коричневая Черная , синяя, коричневая, черная
5 Зелено-желтая, черная, синяя, коричневая, черная Черная , синяя, коричневая, черная, черная
  • Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт.
  • Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета.

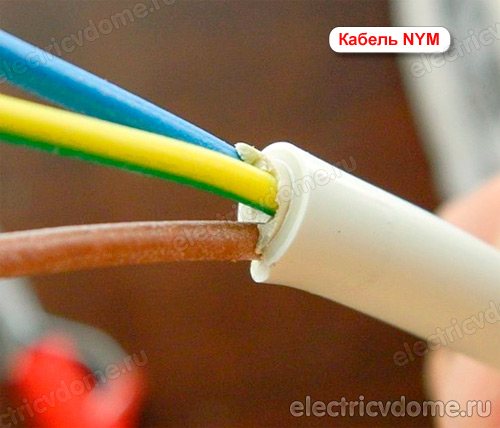

У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:

  • * предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях,
  • * позволяет легко и удобно “разделывать” кабель при монтаже,
  • * увеличивает гибкость кабеля,
  • * придает кабелю круглую форму.

Расшифровка

Ассортимент проводниковой и кабельной продукции крайне велик. Поэтому для систематизации применяются специальные маркировки. В случае кабеля NYM расшифровка каждой буквы будет следующей:

  1. N — это знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд проверок и по своим параметрам соответствует заявленным характеристикам. В комплекте с силовым кабелем NYM всегда присутствует сертификат соответствия международным стандартам качества.
  2. Y означает, что для изготовления изоляции применяется поливинилхлорид (ПВХ). Особенностью этого материала является влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
  3. М означает наличие защитной оболочки, рассчитанной на небольшие деформации. Что делает электрический кабель NYM подходящим для монтажных работ.

На оболочке может присутствовать надпись VDE. Это аббревиатура Союза немецких электротехников (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, допустимо применение в пожароопасных помещениях и изделие соответствует всем международным стандартам.

Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке может и не указываться, так как он информирует лишь об отсутствии провода, предназначенного для подключения заземления. Символ J свидетельствует о наличии такого проводника, поэтому указывается всегда.

Кабель NYM-J характеризуется наличием жилы защитного заземления желто-зеленого цвета. Наполнение может быть из термоэластопласта, невулканизированной резины или высоконаполненного пластиката. Такая изоляция исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.

Область применения кабеля NYM-J:

Применяется для монтажа электропроводки кабельных линий:

  • * В производственных, жилых и общественных зданиях
  • * Возможно применение поверх штукатурки, в ней и под ней
  • * В кирпичной кладке и в бетоне.
  • * На открытом воздухе, вне прямого воздействия солнечных лучей.
  • * Прокладка может осуществляться в трубах, каналах.
  • * Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки.

Срок службы кабеля NYM-J – 30 лет. Всего отзывов: 0 – Написать отзыв 0р.

Рекомендованные сферы применения

Номинальное рабочее напряжение, другие характеристики конструкции, позволяет использовать кабель NYM для одиночной прокладки в электрических сетях офисных и производственных помещений, жилых и общественных зданиях. При необходимости использовать групповую укладку, нужно обеспечить дополнительную защиту и учитывать:

  • Уменьшение пожарной безопасности;
  • Снижение допустимого тока нагрузки с увеличением количества вместе расположенных проводов.

Способы прокладки регламентированы стандартами. Допускается монтаж без защиты в строительных пустотах, нишах. По кирпичному и бетонному основанию в борозде или под слой штукатурки, в электротехнических коробах и кабельных каналах. По деревянной стене укладывать согласно ПУЭ – в металлических трубах. Траншейный способ требует использования электротехнической трубы. Не рекомендовано использование в воде.

Открытый подвесной монтаж, из-за разрушающего оболочку воздействия ультрафиолетового излучения, проводится только в гофрированном шланге. Запрещается использовать для подачи питания непосредственно на прибор, для удлинителей, переносок.

Большая популярность способствует распространению изготовления подделок под брендовую марку. Один из признаков – маркировка NUM вместо NYM. Отсутствие маркировки, рассказы продавца о том, что «именно этот есть настоящий НУМ…» является поводом обращения к другому торговцу. Если есть сомнения в качестве, приобрести один метр проводника. На нем провести испытания. Пластик должен моментально затухать при удалении огня. Микрометр поможет измерить диаметр жилы, толщину всех слоев.

Использование качественного кабеля позволит эффективно, быстро, качественно подключить электроэнергию потребителю.

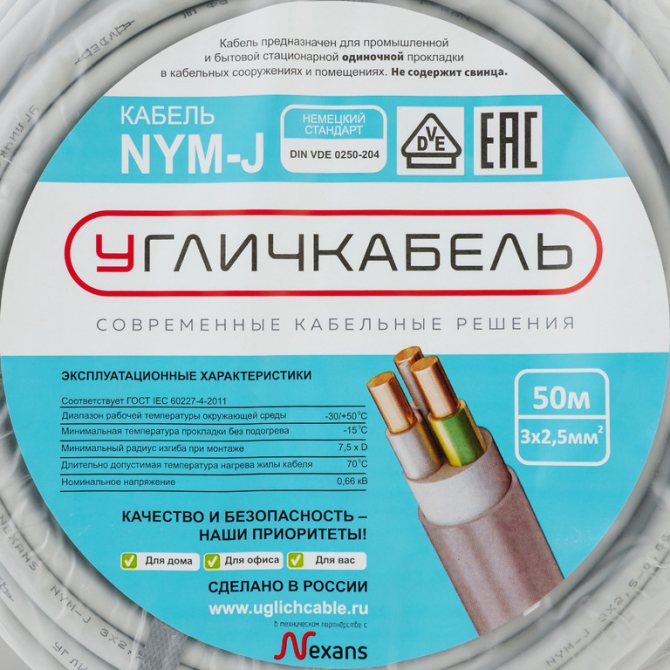

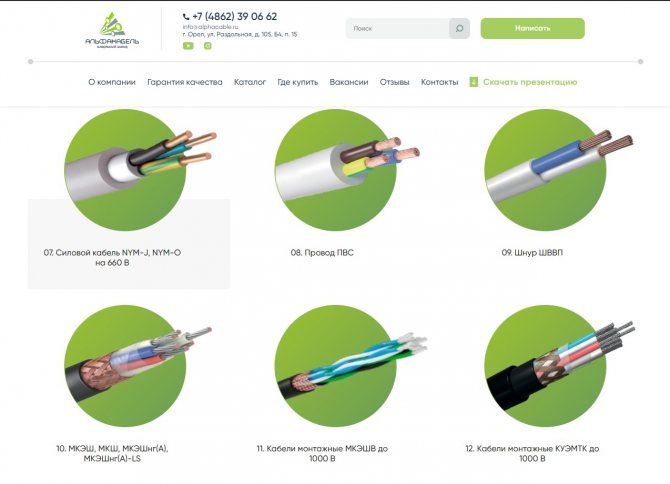

Производители кабеля NYM

Ну и последнее, о чем хотелось бы рассказать – какой производитель NYM лучше выбрать. Из зарубежных заводов изготовителей, лидерами являются Helukabel, Lapp Kabel и TKD Kabel (Германия). Также высоким качеством обладает продукция от производителей DENIZLI CABLE LTD (Турция) и Nexans (Франция).

Из отечественных производителей кабеля NYM можно посоветовать такие заводы, как Севкабель, Камкабель и Псковкабель, чья продукция прошла все сертификаты соответствия и отвечает всем стандартам ТУ и ГОСТ.

Обращаем Ваше внимание на то, что за последние годы на рынке электротехнической продукции все больше стали появляться подделки. В Вашем случае настоятельно советуем обходить стороной продукцию с маркировкой «NUM» и «HUM», как на фото ниже!

Вот и все, что хотелось рассказать Вам о технических характеристиках кабеля NYM. Изучив маркировку проводника, область применения и назначение, теперь Вы можете точно решить, покупать ли такой вариант изделия для собственных электромонтажных работ.

Производители и условия хранения

Кабельную продукцию NYM производят как на российских заводах, так и за рубежом. Самыми известными являются «СевКабель», «Технотон», , «Псковкабель», «Камкабель», «Севкабель» и другие. Провода этих заводов проходят обязательную сертификацию на соответствие международным стандартам. Из зарубежных производителей на нашем рынке встречается продукция от фирм TKD Kabel, Lapp Kabel, Helukabel (Германия), Nexasn (Франция) и Denizli Cable (Турция).

Кабели хранятся в барабанах или в мотках (бухтах), при этом их диаметр должен превышать восемь диаметров самого кабеля.

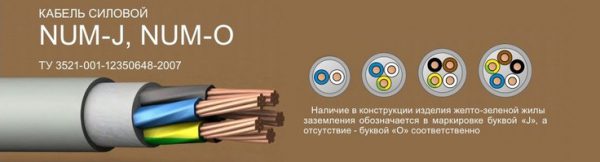

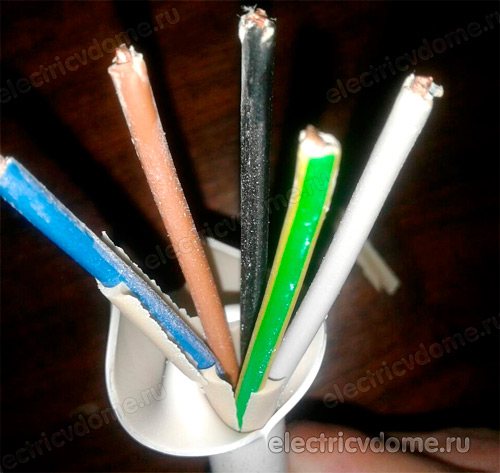

Кабель nym. устройство и применение. характеристики и как выбрать

Хранение готового кабеля NYM

Хранить приготовленные к укладке мотки кабеля следует в закрытых местах, минимальная температура воздуха – 15 градусов, исключить попадания прямого солнечного уф-излучения.

Достоинства кабеля НУМ

  1. Высокий показатель эластичности. В принципе, это одна из причин высокой популярности проводника. Его легко монтировать в труднодоступных местах.
  2. Достаточно высокая пожарная безопасность эксплуатации. Провод НУМ не поддерживает горение, но прокладывать пучком его все же не рекомендуется.
  3. Вышеописанные характеристики позволяют использовать данный вид электрической проводки в деревянных строениях.
  4. Цветовое оформление жил, соответствующее стандартам.

Чем лучше NYM

  • повышенный показатель эластичности — облегчается прокладка провода, уменьшается время монтажа протяженных или сложных электротрасс;
  • наличие промежуточного слоя — герметизирует электрожилы и упрощает предмонтажную разделку изделия;
  • свойства материала изоляционного слоя и оболочки — не поддерживает распространение горения при моно-прокладке или монтаже в группе;
  • идеальное качество — проявляется, например, в 100% идентичности фактического сечения проводников и оболочек показателям, указанным в техдокументации на провод;
  • безупречная репутация в профессиональной среде — многие специалисты рекомендуют использовать NYM в допустимых нормами проектах.

Правила прокладки провода NYM

При прокладке необходимо устанавливать силовую линию в месте, куда не попадают солнечные лучи и где критически низкие температуры. Кабель NYM необходимо прокладывать в защищенном от контакта с детьми или животными помещении. При бережном отношении кабель сможет прослужить весь отведенный ему срок.

При прокладке в деревянных домах рекомендуется устанавливать защитную гофру, чтобы при пожаре горение не распространилось на постройку. При монтаже в землю необходимо устанавливать кабель-каналы, которые будут защищать изделие от лишней нагрузки.

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции, представленной на отечественном рынке, кабель NYM обладает рядом весомых преимуществ:

  • Не боится воздействия влаги – в сравнении с отечественными моделями с виниловой изоляцией, NYM в гораздо меньшей степени подвержен впитыванию влаги. За счет чего NYM может прокладываться и во влажных помещениях (подвалах, колодцах, шахтах и т.д.) без дополнительных приспособлений.
  • Гибкость – легко изменяет геометрическую форму и может прокладываться в самых труднодоступных местах, совершать повороты и т.д. Такое свойство обеспечивается за счет промежуточного слоя.
  • Не поддерживает горения – за счет состава промежуточного слоя изоляция не горит, а только оплавляется при воздействии пламени или искрения. Это свойство позволяет использовать NYM в помещениях с повышенной пожарной опасностью.
  • Имеет большое разнообразие вариантов исполнения, как по количеству жил, так и по их сечению, за счет чего один такой кабель может обеспечивать полноценное электроснабжение в цепях с различным количеством фаз, проводов и на любую нагрузку.

Следует отметить, что немаловажным фактором во всех преимуществах кабеля NYM является соблюдение производителями международного стандарта. Который обеспечивает более высокое качество продукции по всем параметрам.

Но, помимо вышеперечисленных преимуществ NYM имеет и некоторые недостатки. Во-первых, высокое качество всех кабелей марки NYM обуславливает и их более высокую стоимость, в сравнении с отечественными аналогами, к примеру, тем же ВВГнг. Во-вторых, NYM не рекомендуется устанавливать на участках, где на него могут воздействовать солнечные лучи. Так как от солнца его изоляция утрачивает свои характеристики, и кабель куда быстрее выходит со строя.

Условия эксплуатации и монтажа

  • Рабочая температура – от -50 до +50 °С;
  • Минимальный срок службы кабеля NYM в нормальных условиях эксплуатации – 30 лет;
  • Преимущественные области применения – прокладка внутри помещений и на открытом воздухе. Применение вне помещений возможно только вне прямого действия солнечного света.
  • Возможна прокладка кабеля поверх штукатурки, в ней и под ней в сухих, влажных и мокрых помещениях, а также в кирпичной кладке и бетоне, за исключением прямой запрессовки в виброзасыпной и штампованный бетон.
  • Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах; температура прокладки – не ниже -5 °С;
  • Величина монтажных изгибов – не менее 4 диаметров по оболочке.

Кабель силовой установочный NYY

Применение кабеля NYY:

Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.

Напряжение Uo/U:

0.6/1 кB

Тестовое напряжение:

4 кВ

Строение кабеля NYY:

  • Медная жила, круглая/секторная, многопроволочная/моножила
  • ПВХ изоляция жил
  • Внутренняя оболочка
  • ПВХ внешняя оболочка, цвет — черный

Цвета жил:

NYY-J — с желто-зеленой защитной жилойNYY-O — без защитной жилы

  • 1 жила:
    NYY-O черная, NYY-J желто-зеленая
  • 2 жилы:
    NYY-O черная, синяя
  • 3 жилы:
    NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
  • 4 жилы:
    NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
  • 5 жил:
    NYY-J: желто-зеленая, черная, синяя, коричневая, черная
  • 7 и более жил:
    NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая

Конфигурация проводников:

согласно VDE 0295

  • RE — круглая моножила
  • RM — круглый, многопроволочный
  • SM — секторный, многопроволочный

Производитель кабеля NYY:

Pirelli

Основные технические характеристики кабеля NYY:

  • Диапазон рабочих температур — от -40°С до +70°С;
  • Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
  • Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
  • Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
  • Оболочка не содержит свинца;
  • Минимальный радиус изгиба примерно 4хD кабеля;
  • Устойчив к воздействию УФ лучей;
  • Минимальная температура монтажа -5°С;
  • Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.
Количество жил и их сечение Тип проводника Толщина изоляции Толщина оболочки Внешний диаметр Сопротивление при 20 °С Сопротивление при 70 °С Индуктивность Допустимая токовая нагрузка в земле Допустимая токовая нагрузка на воздухе Общий вес
n x кв.мм мм мм мм Ω/км Ω/км mH/км А А кг/км
1×4 RE 1,0 1,8 9 4,61 5,52 0,459 50 36 120
1×6 RE 1,0 1,8 9 3,08 3,69 0,431 62 46 155
1×10 RE 1,0 1,8 10 1,83 2,19 0,399 82 62 190
1×16 RM 1,0 1,8 11 1,15 1,38 0,371 105 83 260
1×25 RM 1,2 1,8 13 0,727 0,870 0,35 136 111 360
1×35 RM 1,2 1,8 14,0 0,524 0,627 0,333 163 136 490
1×50 RM 1,4 1,8 16,0 0,387 0,463 0,325 193 166 650
1×70 RM 1,4 1,8 17,0 0,268 0,321 0,309 237 210 860
1×95 RM 1,6 1,8 19,0 0,193 0,232 0,302 284 259 1150
1×120 RM 1,6 1,8 21,0 0,153 0,184 0,294 323 301 1400
1×150 RM 1,8 1,8 23,0 0,124 0,150 0,290 363 345 1700
1×185 RM 2,0 1,8 25,0 0,0991 0,121 0,287 411 389 2100
1×240 RM 2,2 1,8 27,0 0,0754 0,0930 0,281 477 475 2650
1×300 RM 2,4 1,9 30 0,0601 0,0754 0,279 537 545 3300
1×400 RM 2,6 2 34 0,047 0,0607 0,275 612 636 4200
1×500 RM 2,8 2,1 38 0,0366 0,0495 0,272 689 730 5300
2×1,5 RE 0,8 1,8 12 12,1 14,5 0,343 32 20 210
2×2,5 RE 0,8 1,8 12 7,41 8,87 0,317 42 27 250
2×4 RE 1,0 1,8 15 4,61 5,52 0,316 54 37 360
2×6 RE 1,0 1,8 15 3,08 3,69 0,298 68 48 400
2×10 RE 1,0 1,8 17 1,83 2,19 0,278 90 66 560
2×16 RE 1,0 1,8 19 1,15 1,38 0,262 116 89 750
2×25 RM 1,2 1,8 24 0,727 0,870 0,257 150 118 1150
3×1,5 RE 0,8 1,8 12 12,1 14,5 0,343 25 18 230
3×2,5 RE 0,8 1,8 13 7,41 8,87 0,317 34 24 280
3×4 RE 1,0 1,8 16 4,61 5,52 0,316 44 32 410
3×6 RE 1,0 1,8 16 3,08 3,69 0,298 55 41 460
3×10 RE 1,0 1,8 18 1,83 2,19 0,278 75 56 660
3×16 RE 1,0 1,8 20 1,15 1,38 0,262 98 74 900
3×25 RM 1,2 1,8 19,2 0,727 0,870 0,257 128 100 1350
3×35 SM 1,2 1,8 22,2 0,524 0,627 0,248 155 122 1350
3×50 SM 1,4 1,8 26,0 0,387 0,463 0,247 184 149 1800
3×70 SM 1,4 2,0 30,0 0,268 0,321 0,238 225 188 2450
3×95 SM 1,6 2,1 34,0 0,193 0,232 0,238 271 232 3350
3×120 SM 1,6 2,2 36,0 0,153 0,184 0,233 309 268 4100
3×150 SM 1,8 2,3 40,0 0,124 0,150 0,233 348 308 5000
3×185 SM 2,0 2,5 45,0 0,0991 0,121 0,233 394 354 6250
3×240 SM 2,2 2,7 51,0 0,0754 0,0930 0,231 458 419 8050
3×25/16 RM/RE 1,2/1,0 1,8 26,0 0,727/1,150 0,870 0,274 128 100 1500
3×35/16 SM/RE 1,2/1,0 1,8 26,0 0,524/1,150 0,627 0,261 155 122 1750
3×50/25 SM/RM 1,4/1,2 1,9 31,0 0,387/0,727 0,463 0,263 184 149 2450
3×70/35 SM 1,4/1,2 2,0 32,0 0,268/0,524 0,321 0,254 225 188 2900
3×95/50 SM 1,6/1,4 2,1 37,0 0,193/0,387 0,232 0,253 271 232 3900

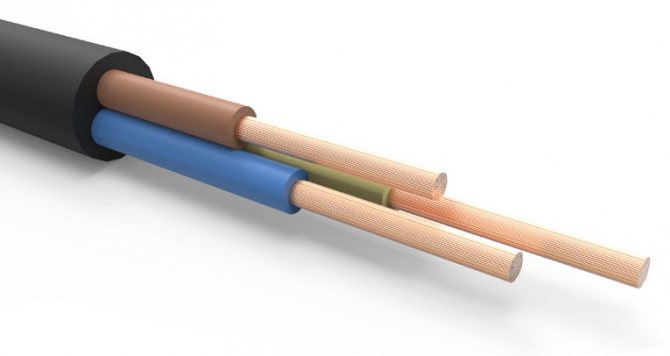

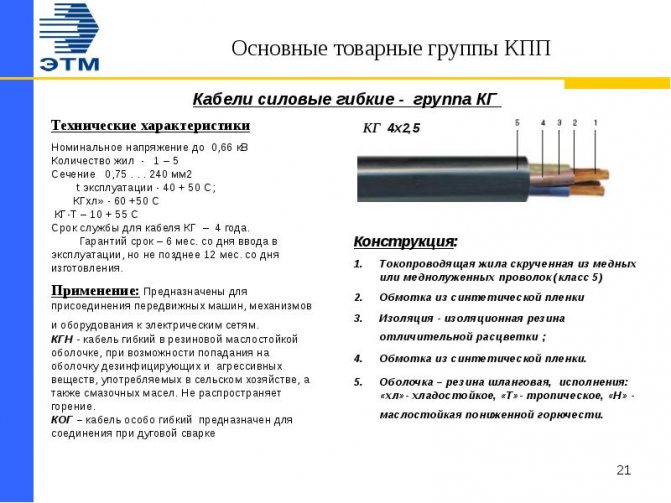

КГ – рассчитан на суровые условия

Пожалуй, лучшим решением для уличного использования является кабель с маркировкой КГ. Он имеет изоляционный слой из резины на основе натурального каучука. Причем такая изоляция используется и снаружи, и для самих жил. Это помогает изделию сохранять высокую гибкость даже при сильном морозе, а также делает его устойчивым к ультрафиолету – оболочка не растрескивается. Выдерживает повышенную влажность воздуха. Он подходит для наружного освещения дач, частных домов, предприятий. Может использоваться на автомойках и производственных участках. Часто является основой для создания удлинителей и питания оборудования.

Разбираемся с маркировкой

  • К – кабель
  • Г – гибкий

Он имеет медные жилы – от 1 до 5 штук. Сечение может составлять до 95 кв. мм. Например, маркировка 3×4 обозначает, что кабель трехжильный, а сечение жил составляет 4 кв. мм. Также есть дополнительные буквенные обозначения: т – кабель подходит для тропической зоны и помещений с влажностью воздуха до 98%; н – негорючий с маслостойкой изоляцией; хл – устойчивый к холоду, выдерживает морозы до -60 °С.

Строение кабеля

Фактически, образцом для провода марки nym немецкого производства послужил отечественный кабель ВВГ. Немецкие специалисты избавили его от некоторых недостатков, сказывавшихся на качестве.

Дополнительная информация. На рынке электропроводников можно встретить разновидности написания этого вида проводов, такие как нум или нюм.

Само название данного электротехнического изделия обозначает следующее:

  • “N“ – кабельная продукция отвечает стандартам Normenleitung немецкой ассоциации электротехников, именно поэтому провода «НУМ» снабжены сертификатом соответствия мировым требованиям по качеству. Такой силовой кабель пригоден к использованию в местах с высоким уровнем пожарной опасности (на внешнем слое кабеля ставится обозначение «VDE»);
  • “Y” – применение термопластичного полимера винилхлорида для изоляционного слоя;
  • “M” – разнообразие условий использования изделия.

Внутренняя конструкция провода вида нум состоит из:

  • Жил, производимых из промышленной меди: могут компоноваться как из одного, так и из нескольких проводков, что определяется заданным сечением провода;
  • Каждая токоведущая жила покрыта изоляционной оболочкой из ПВХ-пластиката;
  • Внешний слой изоляции также выполнен из поливинилхлорида;
  • Промежутки между жилами и наружным слоем заполняются герметиком из невулканизированной мелонаполненной резиновой (каучуковой) смеси. Это сделано для того, чтобы при нарезании кабеля жилы легко отделялись от оболочки с помощью разрезания и отламывания.

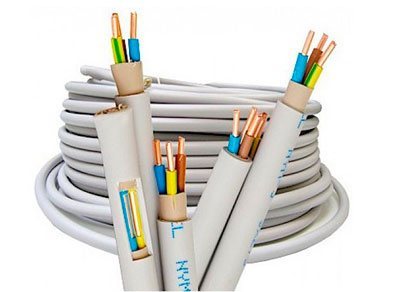

Кабель nym. устройство и применение. характеристики и как выбрать

Сечение провода nym

Внешняя ПВХ-оболочка, как правило, светло-серой расцветки. Количество жил может варьироваться от 1 до 7, они имеют одинаковую площадь сечения, но различную цветовую маркировку, соответствующую мировым правилам: для фазных проводников – любые цвета, кроме желтого, зеленого и желто-зеленого, которые применяются для проводов заземления.

Кабель nym. устройство и применение. характеристики и как выбрать

Расцветка жил кабеля nym

Сечение каждой жилки – от 1,5 кв. мм до 0,35 кв. см. Если площадь поперечного сечения провода менее 10 кв. мм, они делаются монолитными, от 0,16 кв. см – только скрученными.

В зависимости от наличия заземляющей жилы, провода НУМ имеют две разновидности, что отражается в их названиях. Так, к марке nym добавляется префикс j, если число жил в проводе превышает три и среди них заземляющая. В компоновке жил от двух, но без «земли», а с нулевой жилкой (голубая маркировка) кабель получает наименование NYM-O.

Кабель nym. устройство и применение. характеристики и как выбрать

Различие между кабелями nym-o и nym-j

Какие возникают ошибки при применении NYM кабеля

Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.

Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.

Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.

Классификация и цена

Выпускаются кабеля с различным числом жил. Их количество – от 1 до 5. Некоторыми предприятиями выпускается продукция с количеством жил до 7. Также провод различается по площади поперечного сечения проводников, в пределах от 1,5 до 6 кв. мм.

Уровень расценок зависит от характеристик кабеля и ценовой политики продающей компании. Стоимость колеблется в пределах от 20 до 500 рублей за погонный метр, учитывая характеристики провода и указанные выше условия. Приобретая продукцию оптовой партией, клиент может получить скидку.

Конструкция

Для лучшего понимания конструкции кабеля NYM рассмотрим его устройство на конкретном примере.


Рис. 1: конструкция кабеля NYM

Как видите на рисунке, данная марка имеет следующее расположение элементов:

  • 1 – токоведущая жила, которая выполнена из меди, их количество зависит от конкретной модели кабеля NYM и может варьироваться от 1 до 5 проводников, у некоторых заводов можно встретить модели с 7 проводниками. Сечение жил может варьироваться от 1,5 мм2 до 35 мм2 каждая из жил равнозначна по габаритам. При площади сечения до 10 мм2 включительно жила изготавливается монолитным проводником. А от 16 мм2 и более выполняется из нескольких скрученных проволок.
  • 2 – изоляция проводников, изготавливается из поливинилхлорида и характеризуется различным окрасом, в зависимости от назначения каждой из жил. Конкретная маркировка для каждого типа приведена в таблице ниже:

Таблица: цветовая маркировка жил кабеля

Цвет наружной изоляции проводника Назначение
синий Нейтраль (N)
жёлто-зелёный Проводник защитного заземления (PE)
чёрный, коричневый, серый Фазные проводники.
  • 3 — герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины, обеспечивает дополнительную изоляцию и предотвращает проникновение влаги извне. За счет этого наполнителя кабель NYM удерживает круглую форму, а также не подвержен горению.
  • 4 – наружная оболочка, выполнена из листового пластика и предназначена для защиты от механических воздействий и агрессивных веществ. Ее границы определяют общую площадь сечения NYM, которая зависит как от количества жил, так и от размеров изоляции на проводах и в промежуточном слое. Данный параметр влияет на возможность расположения в нишах, пустотах, лотках и т.д. Площадь сечения кабеля не всегда постоянна, но приблизительные размеры можно определить из таблицы:

Таблица: геометрические параметры элементов некоторых кабелей NYM

Количество жил и сечение каждой Номинальная толщина изоляции, мм Номинальная толщина промежуточного слоя, мм Номинальная толщина оболочки, мм Номинальное сечение кабеля ,мм2
Минимум Максимум
2х1,5 0,6 0,4 1,4 8,4 9,8
2х2,5 0,7 0,4 1,4 9,8 11
3х1,5 0,6 0,4 1,4 8,8 10,5
3х2,5 0,7 0,4 1,4 10 11,5
3х4 0,8 0,4 1,4 11,5 13
4х1,5 0,6 0,4 1,4 9,5 11
4х2,5 0,7 0,4 1,4 11 12,5
4х4 0,8 0,4 1,6 12,5 14,5
4х6 0,8 0,6 1,6 14,5 16,5
5х1,5 0,6 0,4 1,4 9,9 12
5х2,5 0,7 0,4 1,4 11,5 13,5
5х4 0,8 0,6 1,6 14 16,5
5х6 0,8 0,6 1,6 15,5 18

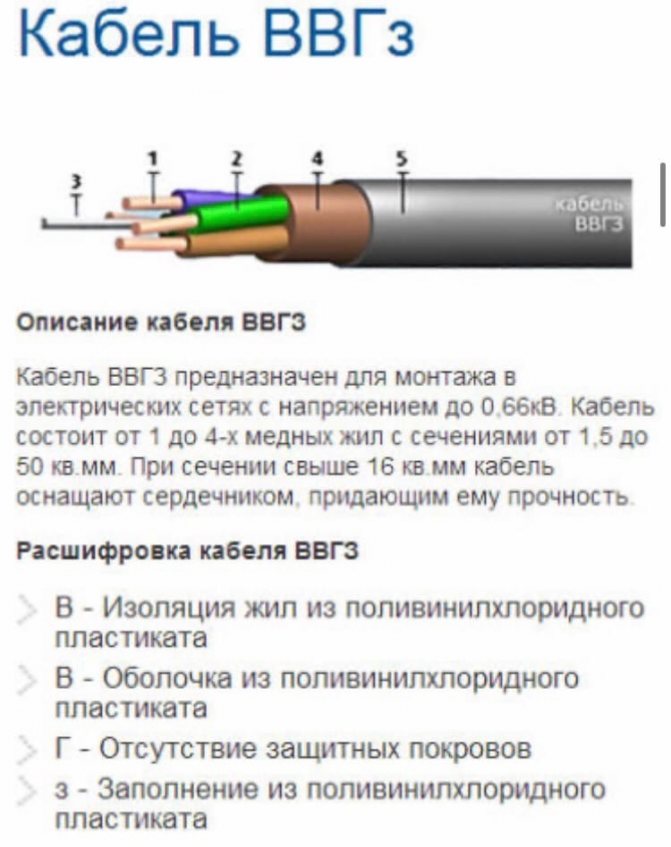

ВВГ – безопасное решение для жилых помещений

Если вы спросите электриков, какой самый распространенный тип кабеля для жилых домов, они ответят – ВВГ. Это самое популярное решение для внутренних электросетей и закрытых электроустановок с напряжением до 1 кВ. Максимальный срок службы составляет 30 лет. Этот тип кабеля пришел на смену ПВС как более надежный. Но в то же время это один из самых бюджетных вариантов на рынке, поэтому он пользуется таким большим спросом.

Разбираемся с маркировкой

  • В – изоляция жил из ПВХ
  • В – наружная оболочка из ПВХ
  • Г – отсутствует внешняя броня и иные дополнительные защитные слои

В нем используются медные жилы, которых может быть от 2 до 5 штук. Также производитель указывает сечение. Например, 3×2,5 показывает наличие трех жил и сечение 2,5 кв. мм.

В этой категории электротехнических изделий есть несколько разновидностей:

  • ВВГнг – не распространяет горение за счет специальных добавок в составе изоляционного слоя, можно укладывать несколько кабелей в один канал без дополнительной защиты каждого гофрой;
  • ВВГнг-ls – негорючий кабель, образующий низкое количество дыма при плавлении, поэтому идеально подходит для жилых помещений;
  • ВВГнг-frls – пожалуй, самый безопасный кабель в этой категории, так как не поддерживает горение, имеет низкий уровень дымообразования, устойчив к высоким температурам и даже открытому огню, все благодаря дополнительной изоляции из слюды.

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции, представленной на отечественном рынке, кабель NYM обладает рядом весомых преимуществ:

  • Не боится воздействия влаги – в сравнении с отечественными моделями с виниловой изоляцией, NYM в гораздо меньшей степени подвержен впитыванию влаги. За счет чего NYM может прокладываться и во влажных помещениях (подвалах, колодцах, шахтах и т.д.) без дополнительных приспособлений.
  • Гибкость – легко изменяет геометрическую форму и может прокладываться в самых труднодоступных местах, совершать повороты и т.д. Такое свойство обеспечивается за счет промежуточного слоя.
  • Не поддерживает горения – за счет состава промежуточного слоя изоляция не горит, а только оплавляется при воздействии пламени или искрения. Это свойство позволяет использовать NYM в помещениях с повышенной пожарной опасностью.
  • Имеет большое разнообразие вариантов исполнения, как по количеству жил, так и по их сечению, за счет чего один такой кабель может обеспечивать полноценное электроснабжение в цепях с различным количеством фаз, проводов и на любую нагрузку.

Следует отметить, что немаловажным фактором во всех преимуществах кабеля NYM является соблюдение производителями международного стандарта. Который обеспечивает более высокое качество продукции по всем параметрам.

Но, помимо вышеперечисленных преимуществ NYM имеет и некоторые недостатки. Во-первых, высокое качество всех кабелей марки NYM обуславливает и их более высокую стоимость, в сравнении с отечественными аналогами, к примеру, тем же ВВГнг. Во-вторых, NYM не рекомендуется устанавливать на участках, где на него могут воздействовать солнечные лучи. Так как от солнца его изоляция утрачивает свои характеристики, и кабель куда быстрее выходит со строя.

NYM – уверенность на долгие годы

Это немецкий аналог кабеля ВВГ. Только изготовлен он в соответствии с немецким стандартом DIN VDE Normenleitung. Отличается высокой надежностью, безопасностью и долгим сроком службы – до 40 лет. Его чаще всего выбирают для монтажа в квартирах, коттеджах, офисных зданиях, коммерческих и производственных помещениях. Многие производители предлагают морозостойкие кабели, температура эксплуатации которых может достигать -50 °С. Поэтому они подходят для монтажа в неотапливаемых помещениях.

Также оболочка NYM не боится ультрафиолетового излучения в отличие от ВВГ – можно монтировать кабель там, куда попадают прямые солнечные лучи. А еще его легко разделывать без специального инструмента, что по достоинству оценили электрики.

Разбираемся с маркировкой

  • N (normenleitung) – изготовлен по стандарту VDE
  • Y (ysolationsschicht) – изоляция из поливинилхлорида
  • M (mantelleitung) – есть наружная оболочка

Кабель такого типа может иметь от 1 до 7 жил из меди. Сечение может достигать 6 кв. мм. Вы можете найти изделие с маркировкой ls (low smoke), что означает пониженное дымообразование при нагреве. Буква J показывает наличие защитной заземляющей жилы желто-зеленого цвета. Если после названия нет буквы или стоит буква О, это значит отсутствие заземляющей жилы.

Применение

Кабель NYM применяется в качестве устройства для передачи электрической энергии в силовых цепях. Широкое распространение данная марка получила в электроснабжении как бытовых, так и промышленных объектов. За счет разнообразного конструктивного исполнения может устанавливаться для однофазных и трехфазных цепей, как с выделенным заземляющим или нулевым проводником, так и без таковых.


Рис. 3. применение NYM для однофазных и трехфазных потребителей

NYM применяется для изготовления проводки, как внутреннего, так и наружного размещения. В первом случае закладка в стенах выполняется стандартным способом без необходимости использования дополнительных приспособлений. Наружное крепление осуществляется также по открытым участкам стен, но в отличии от других марок кабельно-проводниковой продукции не требует дополнительной защиты и изоляции при помощи тех же кабель-каналов, гофры и т.д., так как количество слоев диэлектрика и так обеспечивает достаточный уровень изоляции. Исключением для наружной установки являются стены из горючего материала и те участки, на которых NYM проходит под прямыми солнечными лучами и его необходимо защитить от ультрафиолета.

Также кабель NYM используется для подключения мощного оборудования и силовых агрегатов. Для этого подбираются как двухпроводные, так и более разветвленные варианты, в зависимости от типа нагрузки. В качестве примера, может использоваться для изготовления удлинителя, питающего электрический инструмент во время строительных работ. Так как уровня изоляции NYM более чем достаточно для любых классов электроинструмента.

Может устанавливаться в качестве токоведущего элемента в пожаро- и взрывоопасных помещениях каких-либо объектов. Где установка других типов кабельно-проводниковой продукции не допускается.

Чем отличается NYM от ВВГнг

NYM-кабель будет полезен исключительно при одиночной прокладке. Если планируется групповая, то выбор лучше сделать в пользу ВВГ. Конструктивно оба изделия состоят из нескольких медных жил с поливинилхлоридной изоляцией и такой же наружной оболочкой. Однако только ВВГнг (приставка «нг» указывает на негорючесть кабеля) способен остановить пламя и исключить его распространение при групповом монтаже нескольких проводников.

Перечислим основные технико-эксплуатационные характеристики NYM и ВВГнг и приведем их сравнения в таблице ниже:

NYM ВВГнг
660 В 660 В
50 Гц 50 Гц
2-5 шт. 1-5 шт.
1,5-35 кв. мм 1,5-240 кв. мм
40 лет 30 лет
Присутствует Отсутствует
Только одиночная прокладка Любая прокладка, включая групповую
Защита от влаги, неустойчив к ультрафиолету Можно использовать в любых ситуациях

Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.

На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?

Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.

Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.

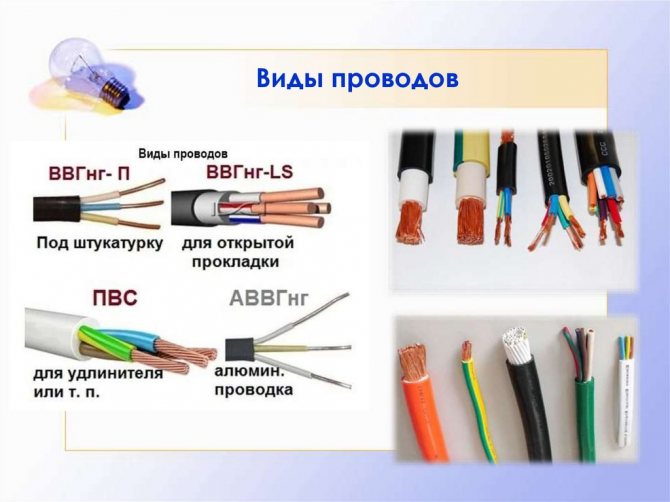

Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS. Кабель из себя представляет следующую конструкцию:

Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2. Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.

Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы. При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают? означает, что изоляция сделана из полиВинилхлоридного материала оболочка кабеля также выполнена из полиВинилхлоридной изоляции кабель Голый, без какого-либо защитного бронированного покрова Чтобы просто запомнить, электрики между собой его называют:

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

расшифровывается как ”плоский” обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение” кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры. это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:

Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.

Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.

Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.

Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.

Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков. Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.

M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

domikelectrica.ru

Что учесть при выборе кабеля

Внутри каждой описанной категории есть подвиды, и вы уже наверняка определились с наиболее подходящим кабелем для своих требований. Но есть и общие советы, которыми руководствуются при покупке.

  • Во-первых, учитывайте напряжение. В бытовой сети его значение 220 – 230 В, в промышленной – 380 В и выше. У нас вы найдете кабель для тех и других нужд. Главное – обратите внимание на количество жил.
  • Во-вторых, рассчитайте сечение. Оно зависит от типа прокладки – открытая или закрытая, силы тока и подключаемой мощности. Если вы не знаете этих параметров, то лучше обратиться к электрику. И уже по его расчетам заказать нужный кабель.
  • В-третьих, обратите внимание, по какому документу изготовлен кабель. В России это может быть ТУ или ГОСТ. Если монтаж будет на предприятии, где строго контролируют параметры электросети, есть смысл отдать предпочтение ГОСТу.
  • В-четвертых, рассчитайте длину и решите, как удобнее будет купить нужное количество. Производители предлагают кабель в бухте, намоткой, на катушке и отрезом на индивидуальную длину.
  • В-пятых, учитывайте страну производства. Вы можете приобрести изделия из Китая, России, Европы и США. Продукция отличается по цене, качеству исполнения и наличию гарантии.

Если вам нужна консультация по выбору, обращайтесь к нашим менеджерам. Они помогут подобрать подходящий кабель, сориентируют вас по параметрам.

Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.

Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).

NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.

Кабель nym. устройство и применение. характеристики и как выбрать

Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.

Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя.

Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.

Кабель nym. устройство и применение. характеристики и как выбрать

Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.

Кабель nym. устройство и применение. характеристики и как выбрать

В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.

ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания

Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека

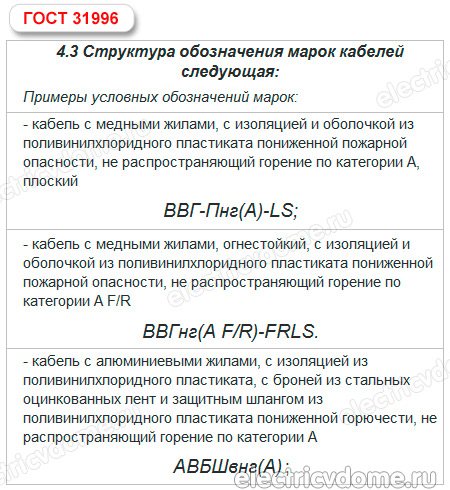

Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls)

Кабель nym. устройство и применение. характеристики и как выбрать

Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.

Кабель nym. устройство и применение. характеристики и как выбрать

За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.

Кабель nym. устройство и применение. характеристики и как выбрать

ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.

Ссылка на основную публикацию
