Подробная расшифровка кабеля АВБбШв и его технические характеристики

Содержание

Маркировка и расшифровка аббревиатуры

Все производители кабелей маркируют свою продукцию, на внешней изоляционной ПВХ оболочке кабеля АВБбШв методом горячего теснения или специальным принтером наносится надпись. Последовательность букв обозначает:

  • А – материал токопроводящей жилы алюминий;
  • В – изоляция токопроводящих жил выполнена из полихлорвинила;
  • Бб – двойная бронированная оболочка из не оцинкованной стальной ленты;
  • Шв – ПВХ шланг в качестве внешней изоляционной оболочки.

Цифры, следующие за этим буквенным обозначением, указывают количество алюминиевых жил и их сечение. АВБбШв 3х25 в этом случае 3 жилы сечением по 25 мм2. Может быть обозначение АВБбШв 3х25 + 1х16 это указывает, что три жилы по 25 мм, четвертая дополнительная 16 мм2. Основные жилы используют для подключения фаз и нейтрального провода, дополнительный провод меньшего сечения подключается к общему контуру заземления.

Для удобства подключения при монтажных работах по требованиям ПУЭ(правила эксплуатации электроустановок) провода в кабеле маркируются цветом изоляции по функциональному назначению. В однофазных сетях:

  • Синий, провод используется в качестве нейтрального провода в сети;
  • Жила с красной, белой, коричневой или черной изоляцией подключается к фазе;
  • Желто-зеленая жила к контуру заземления.

В трехфазных сетях используются кабели с четырьмя или пятью жилами, иногда нейтральный провод совмещают с заземлением. В этих случаях синий или желто-зеленый провод подключают к заземленной нейтрале. В схемах с пятью проводами синий подключается к нейтрале, желто-зеленый к заземлению остальные на фазы (А;В;С).

Конструкция силового кабеля

Разрез показывает его внутреннюю конструкцию, в данном случае, кабель четырехжильный
Силовой кабель АВБбШв — бронированное электротехническое изделие с алюминиевыми сердечниками, спрятанными в надежный кожух ПВХ. Маркировка изделия указывает на его специфику его строения и примененные в производстве материалов:

  • А — токопроводящая жила выполнена из алюминия;
  • В — сердечник укрыт ПВХ-изоляцией;
  • Бб — защита из пластинчатой стали (оцинкованной либо не оцинкованной);
  • Шв — наличие защитного слоя из отпрессованного ПВХ с добавкой для повышения рабочих характеристик битума и тягучего клеевого состава.

Сердечник из алюминиевой мягкой проволоки расположен по самому центру изделия. Кабели, рассчитанные для использования в электроустановках напряжением 6 кВ, производятся лишь в трехжильном исполнении. Изделия сечением свыше 25 мм2 выполняются только секторной, а также многопроволочной сегментной формы для повышения надежности электромагистрали.

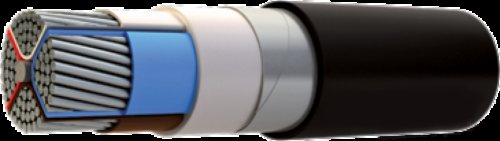

Кабель АВБбШв
Кабель АВБбШв в секторной формы, изготавливающийся диаметром не менее 25 мм2

Жилы кабеля укрыты изолирующей оболочкой из не поддающегося горению пластиката ПВХ, отличающегося требуемой прочностью и эксплуатационными свойствами. Экранизирующие полоски, выдерживающие до 6 кВ, изготовлены из особого токопроводящего материала, соответствующего основе изоляционного слоя — гуммированной ткани толщиной 0,3 мм либо кабельной бумаги.

Для изготовления металлизированных экранов используется медная фольга толщиной от 0,06 мм либо уложенные друг на друга с небольшим зазором две тонкие полоски меди. Броня кабеля произведена из закрученных спиралью стальных лент с цинковым покрытием. Обеспечивает надежную защиту от всевозможных механических деформаций.

Таблица веса: провод СИП-4

не более 317 мм 95,00 кг Провод СИП-4 2х16 15,1 мм не более 377 мм 141,00 кг Провод СИП-4 2х25 17,5 мм не более 437 мм 202,00 кг Провод СИП-4 2х35 19,5 мм не более 487 мм 264,00 кг Провод СИП-4 2х50 22,7 мм не более 567 мм 364,00 кг Провод СИП-4 2х70 26,2 мм не более 655 мм 492,00 кг Провод СИП-4 2х95 30,6 мм не более 765 мм 667,00 кг Провод СИП-4 2х120 33,8 мм не более 845 мм 821,00 кг Провод СИП-4 3х10 13,6 мм не более 340 мм 143,00 кг Провод СИП-4 3х16 16,2 мм не более 405 мм 212,00 кг Провод СИП-4 3х25 18,8 мм не более 470 мм 302,00 кг Провод СИП-4 3х35 21,0 мм не более 470 мм 395,00 кг Провод СИП-4 3х50 24,4 мм не более 609 мм 547,00 кг Провод СИП-4 3х70 28,2 мм не более 705 мм 737,00 кг Провод СИП-4 3х95 32,9 мм не более 822 мм 1000,00 кг Провод СИП-4 3х120 36,3 мм не более 908 мм 1232,00 кг Провод СИП-4 4х10 15,3 мм не более 381 мм 190,00 кг Провод СИП-4 4х16 18,2 мм не более 454 мм 282,00 кг Провод СИП-4 4х25 21,1 мм не более 527 мм 403,00 кг Провод СИП-4 4х35 23,5 мм не более 587 мм 527,00 кг Провод СИП-4 4х50 27,3 мм не более 683 мм 729,00 кг Провод СИП-4 4х70 31,6 мм не более 790 мм 983,00 кг Провод СИП-4 4х95 36,9 мм не более 921 мм 1334,00 кг Провод СИП-4 4х120 40,7 мм не более 1018 мм 1643,00 кг

Назначение и сфера применения

Кабель широко используется при возведении токопроводящих магистралей в промышленном и гражданском строительстве напряжением от 1 до 10 кВ частотой 50 Гц для подачи и направления тока на стационарные установки.

АВБбШв — универсальный кабель, подходящий для укладки в различных условиях:

  • под землей;
  • на участках с периодическим подтоплением;

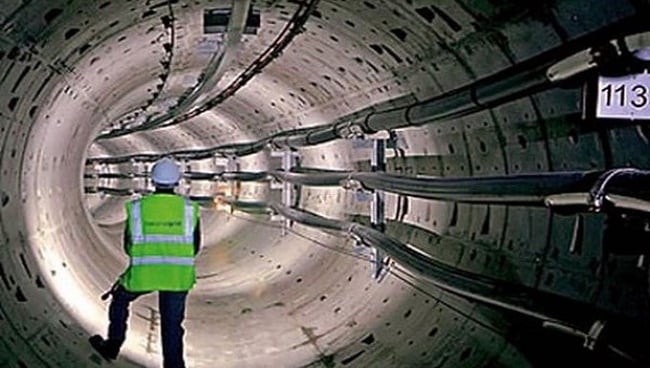

  • в условиях повышенной влажности подземных тоннелей;
  • на высоте до 4000 м;
  • внутри сооружений и зданий;
  • во взрыво- и пожароопасных помещениях;

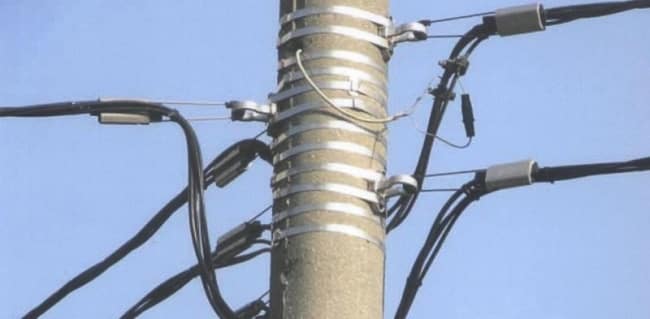

  • подвесных опорах ЛЭП.

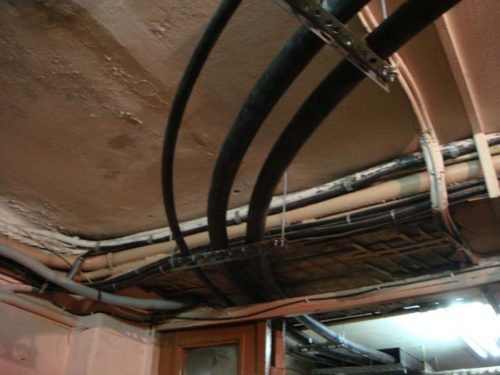

Прокладка силового кабеля в помещении под потолком
Прокладка силового кабеля в помещении под потолком с применением потолочных креплений
Широкую сферу использования кабель получил благодаря наличию двойной брони и многослойной изоляции из ПВХ различной плотности, позволяющих без труда переносить высокие растягивающие и другие деформационные нагрузки, снеговые и ветровые воздействия. Для магистралей ЛЭП обычно используется кабель значительной емкости, дополнительно покрытый битумно-полимерным слоем.

Совет №1. Если рассматривать АВБбШв с точки зрения применения для бытовых и хозяйственных нужд, то силовой кабель великолепно показал себя для подземного подведения коммуникаций к дому.

Конструкция и ТТХ

Кабель предназначен для передачи трехфазного напряжения и имеет 2, 3, 4 или 5 жил. Сечение их может быть различным — классическим круглым, треугольным либо иной сегментарной формы.

Конструкционные отличия:

  • проводники сечением до 16 мм — одножильные, более 16 мм — многожильные крученые;
  • форма жилы — секторная, в виде треугольника, реже круглая;
  • все проводники помимо индивидуальной изоляции имеют общую, поверх которой идет бронезащита;
  • один нулевой проводник может быть меньшего сечения и/или другой формы, чем другие, если проводников 4 или более (допускается стандартом);
  • если сечение каждого проводника более 6 мм, между броней и верхним ПВХ-покрытием применяется «подушка безопасности» на основе битума и специального изоляционного покрытия;
  • цвет изоляции «земли» — желто-зеленый, цвет нуля — синий или голубой, цвет фазы — белый.

Для дополнительного удобства при подключении фазные проводники, если их больше одного, маркируются цифровым или буквенно-цифровым кодом — либо 1, 2, 3, либо L1-L3.

В конструкции кабеля также присутствует дополнительная подброневая изоляция из ПВХ или ПЭТФ лент.

Стандартный кабель АВБбШв — основные технические характеристики:

  1. Рабочее напряжение — в зависимости от сечения жил может составлять 660, 1000, 6000 и 10000 В переменного тока. При этом для напряжения в 660 В выпускаются кабели такого типа только с круглыми жилами.
  2. Допустимая при эксплуатации температура окружающей среды — от –50 до +50 градусов Цельсия.
  3. Температурный минимум при прокладке — до –15 градусов (при этой температуре изделие при укладке можно не подогревать).
  4. Максимальный рабочий допуск по температуре — до +70 градусов.
  5. Максимально допустимый аварийный допуск — до +80.
  6. Наивысшая выдерживаемая температура жил при коротком замыкании — до 160 градусов Цельсия в течение 4 секунд.
  7. Максимально допустимая влажность воздуха в помещении, где проходит кабель — 98%, при этом температура воздуха может достигать 35 градусов. Примечание: у кабеля в тропическом исполнении этот показатель улучшен.
  8. Радиус наибольшего изгиба для одножильных видов кабеля составляет 10 собственного диаметра, для многожильных — 7.5.
  9. Строительная длина кабеля сечением жил 6–16 мм составляет 450 м, от 25 до 70 мм — 300 м, от 95 мм и более — 200 м.

Стандартное климатическое исполнение — УХЛ, для сухого и умеренного климата. Есть, как упоминалось выше, «тропический» вариант изделия. Он маркируется буквой Т, которая означает нанесение на изоляцию разных слоев дополнительного антиплесневого состава.

Обратите внимание: данная разновидность кабельной продукции чувствительна к изгибам и деформациям. Это слабое место алюминия, из которого изготовлены жилы.

Кабель АВБбШв 3

Технические характеристики кабеля

По результатам различных испытаний для всех модификаций кабеля АВБбШв установлены предельно допустимые значения:

  • Максимальная температура эксплуатации в окружающей среде в интервале -50 ̊С…+50 ̊С;
  • Максимальная температура токопроводящих жил не более 70 ̊С, выше считается аварийным режимом эксплуатации. Работа в таком режиме допускается только 8 часов в течении суток, а на протяжении всей эксплуатации кабеля не более 1000 часов;
  • Состав изоляции кабеля препятствует распространению пламени (негорючий);
  • Короткое замыкание возникает в течении 5 сек при температуре 160 ̊С;
  • Производители делают два вида кабеля с номинальным напряжением 1000В и 600В;
  • Электроэнергия передается при напряжениях 220В и 380В с частотой 50Гц;
  • Монтажные работы без подогрева допускается проводить при температуре не более -15 ̊С;

При соблюдении всех правил эксплуатации производители дают гарантийные обязательства на 5 леи и продолжительность эксплуатации кабеля до 30 лет.

Таблица производимых сечений кабеля АВБбШв с секторными (треугольными жилами):

Количество жил и S -Сечения, мм² Допустимое U , кВ Наружный Ø кабеля, мм Масса кг/1км
Кабели с секторными жилами
3 :70 1 34,70 1738
3 :95 1 39,25 2130
3 :120 1 41,90 2435
3 :150 1 44,85 2866
3 :185 1 52,20 3491
4 :70 1 39.00 2139
4 :95 1 41,5 2559
4 :120 1 45,5 3012
4 :150 1 50,00 3568
3 :95+1 :50 1 40,30 2350
3 :120+1 :70 1 42,60 2712
3 :150+1 :70 1 48,60 3240

Характеристики кабелей с другими конструкциями проводов, круглые и многожильные при одинаковых сечениях могут отличаться, это надо учитывать при выборе кабеля и расчете необходимых параметров.

Вес АВБбШв с круглыми многопроволочными жилами
Количество жил и сечение мм2 кг/1 км кабеля, 660 В Кг1 км кабеля, 1000 В
2 :10 425 439
2 :16 510 525
2 :25 661 675
2 :35 985 1011
2 :50 1255 1285
2 :70 1572
2 :95 2024
2 :120 2367
2 :150 3025
3 :10 485 505
3 :16 595 616
3 :25 785 807
3 :35 1106 1135
3 :50 1426 1460
3 :70 1575
3 :95 1970
3 :120 2278
3 :150 2641
3 :185 3135
3 :240 3892
3 :16+1 :10 680 700
3 :25+1 :16 905 930
3 :35+1 :16 1205 1234
3 :50+1 :25 1556 1594
3 :70+1 :35 1780
3 :95+1 :50 2210
3 :120+1 :70 2592
3 :150+1 :70 2997
3 :185+1 :95 3551
3 :240+1 :120 4390
4 :10 561 584
4 :16 700 720
4 :25 960 985
4 :35 1290 1325
4 :50 1671 1711
4 :70 1937
4 :95 2400
4 :120 2805
4 :150 3310
4 :185 3890
4 :240 4916

Для чего нужно знать вес кабеля:

Онлайн-калькулятор расчета веса кабеля необходим для вычисления нагрузки на кабеленесущие конструкции, расчета веса будущего оборудования или кабельного барабана, а также выбора соответствующего типа транспорта для доставки.

Постоянно помнить характеристики всех видов кабеля, марко-размеров и производителей просто невозможно, а пользоваться справочниками для расчета веса – неудобно.

Теперь вы можете забыть про поиск информации в разнообразных бумажных изданиях и спецификациях. Онлайн-сервис «Расчет веса кабеля» моментально выдаст информацию о том, сколько килограммов весит выбранная вами марка кабеля.

Монтаж кабеля: особенности

Монтаж изделия должен осуществляться в допускаемом для него температурном режиме и с соблюдением радиуса изгиба в сложных участках (шахтах, тоннелях, траншеях). Кабелю противопоказана сильная деформация.

В зависимости от функционального назначения объекта, трехфазная или однофазная сеть, подбирается соответствующий кабель, по количеству проводов и площади их сечения. Это зависит от потребляемой мощности электроустановок, чем больше мощность, токовые нагрузки тем больше сечение жил. Чтобы не вдаваться в формулы расчетов воспользуйтесь заранее рассчитанными таблицами, где указывается величины мощности, токов, напряжений, и какое сечение необходимо при определенных параметрах.

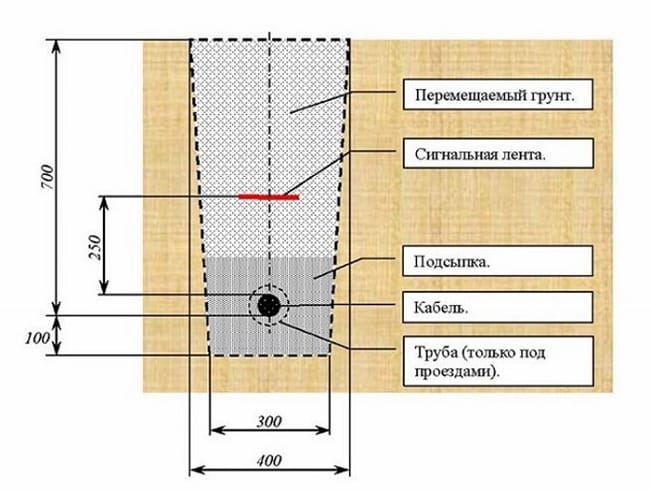

При прокладке подземных силовых линий кабель следует укладывать в соответствии с нормами СНиП и ПУЭ — он должен быть надежно защищен от механических деформаций. При слишком агрессивных грунтах и риске затопления подземными водами, АВБбШв дополнительно размещается в ПВХ-трубе. Разрешается заглубление кабеля в грунт не более чем на 0,7 м. При необходимости размещения его на глубине, превышающей 0,5 м, АВБбШв дополнительно помещается в трубу. Максимальная длина проходящей под землей линии при этом не должна превышать 5 м.

Силовой кабель АВБбШв при варианте подземной укладки в пластиковых трубах

При подземном монтаже должны выполняться следующие требования:

  • грунтовый слой, отделяющий два проходящих крест накрест кабеля должен составлять не менее 0,5 м;
  • силовой кабель укладывается на удалении 1 м от водопроводных труб и на 2 м — от газопроводных;
  • кустарники должны располагаться на расстоянии не менее 1 м от кабеля, деревья — 1-2 м;
  • в единой траншее разрешается размещение двух силовых кабелей с расстоянием между ними не менее 10 см;
  • прокладывание силового кабеля под фундаментом не допускается;
  • укладка кабеля параллельно постройкам должна осуществляться на расстоянии от них не менее, чем 0,7 м.

Не разрешается укладка АВБбШв в грунте под детскими площадками, стоянками для автомобилей, временными сооружениями. В исключительных случаях глубина залегания кабеля увеличивается до 1,3 м. Для защиты кабеля АВБбШв и энергопотребителей, а также подключенного к кабельной линии электрооборудования от короткого замыкания и внешних воздействий необходимо выполнение заземления. Еще одна, не менее важная цель — защита людей от поражения электротоком.

Заземление может осуществляться одним из двух способов:

  • одностороннее;
  • двухстороннее.

Во втором случае экран кабеля из пероксидносшиваемой пленки подсоединяется к заземляющему контуру. Недостаток такого способа заключается в том, что таким образом снижается эксплуатационный срок кабеля. Односторонний способ подразумевает подключение только одного края экрана к заземлителю. При выполнении работы потребуется специальное электрооборудование и принятие дополнительных мер безопасности.

Таблица выбора сечения по мощности и току для бронированных кабелей с ПВХ изоляцией:

Таблица 1.3.7. ПУЭ Допустимые токи длительной нагрузки в бронированных кабелях с алюминиевыми целыми жилами с поливинилхлоридной изоляцией
S-Сечение, мм2 Токи в проводах кабеля (Амперы)
1 жила 2 жилы 3жилы
способ прокладки
по воздуху по воздуху под землей По воздуху Под землей
2,5 22 22 33 20 30
4 30 30 41 25 37
6 37 37 54 31 45
10 61 56 81 41 71
16 74 71 104 61 91
25 104 91 134 74 114
35 131 104 161 91 141
50 164 134 204 111 174
70 211 164 244 141 211
95 251 201 294 171 254
120 294 231 341 201 294
150 341 271 391 234 334
185 391 311 441 271 384
240 464

Для выбора сечения проводов надо предварительно рассчитать максимально потребляемую мощность и токи, учитывая необходимую длину кабеля, воспользуйтесь калькулятором указанным выше или другим.

Вес меди в 1 метре кабеля – таблица

Веса меди в кабеле ВВГ

Наименование г/м
Кабель ВВГ 2х1.5 21.36
Кабель ВВГ 2х2.5 44.50
Кабель ВВГ 2х4 71.20
Кабель ВВГ 2х6 106.80
Кабель ВВГ 2х10 178.00
Кабель ВВГ 3х1.5 40.05
Кабель BBГ 3х2.5 66.75
Кабель ВВГ 3х4 106.80
Кабель ВВГ 3х6 160.20
Кабель ВВГ 3х10 267.00
Кабель ВВГ 4х1.5 53.40
Кабель ВВГ 4х2.5 89.00
Кабель ВВГ 4х4 142.40
Кабель ВВГ 4х6 213.60
Кабель ВВГ 4х10 356.00
Кабель ВВГ 4х16 569.60
Кабель ВВГ 4х25 890.00
Кабель ВВГ 4х35 1246.00
Кабель ВВГ 4х50 1780.00
Кабель ВВГ 5х1.5 66.75
Кабель ВВГ 5х2.5 111.25
Кабель ВВГ 5х4 178.00
Кабель ВВГ 5х6 267.00
Кабель ВВГ 5х10 445.00
Кабель ВВГ 5х16 712.00
Кабель ВВГ 5х25 1112.50
Кабель ВВГ 5х35 1557.50
Кабель ВВГ 5х50 2225.00

Веса меди в кабеле КГ

Наименование г/м
Кабель КГ 1×2.5 22.25
Кабель КГ 1×4 35.60
Кабель КГ 1×6 53.40
Кабель КГ 1×10 89.00
Кабель КГ 1×16 142.40
Кабель КГ 1×25 222.50
Кабель КГ 1×35 311.50
Кабель КГ 1×50 445.00
Кабель КГ 1×70 623.00
Кабель КГ 1×95 845.50
Кабель КГ 1×120 1068.00
Кабель КГ 1×150 1335.00
Кабель КГ 1×185 1646.50
Кабель КГ 1×240 2136.00
Кабель КГ 1×300 2670.00
Кабель КГ 1×400 3560.00
Кабель КГ 2×0.75 13.35
Кабель КГ 2×1.0 17.80
Кабель КГ 2×1.5 26.70
Кабель КГ 2×2.5 44.50
Кабель КГ 2×4 71.20
Кабель КГ 2×6 106.80
Кабель КГ 2×10 178.00
Кабель КГ 2×16 284.80
Кабель КГ 2×25 445.00
Кабель КГ 2×35 623.00
Кабель КГ 2×50 890.00
Кабель КГ 2×70 1246.00
Кабель КГ 2×95 1691.00
Кабель КГ 2×120 2136.00
Кабель КГ 2×150 2670.00
Кабель КГ 3×0.75 20.03
Кабель КГ 3×1.0 26.70
Кабель КГ 3×1.5 40.05
Кабель КГ 3×2.5 66.75
Кабель КГ 3×4 106.80
Кабель КГ 3×6 160.20
Кабель КГ 3×10 267.00
Кабель КГ 3×16 427.20
Кабель КГ 3×25 667.50
Кабель КГ 3×35 934.50
Кабель КГ 3×50 1335.00
Кабель КГ 3×70 1869.00
Кабель КГ 3×95 2536.50
Кабель КГ 3×120 3204.00
Кабель КГ 3×150 4005.00
Кабель КГ 4×1.0 35.60
Кабель КГ 4×1.5 53.40
Кабель КГ 4×2.5 89.00
Кабель КГ 4×4 142.40
Кабель КГ 4×6 213.60
Кабель КГ 4×10 356.00
Кабель КГ 4×16 569.60
Кабель КГ 4×25 890.00
Кабель КГ 4×35 1246.00
Кабель КГ 4×50 1780.00
Кабель КГ 4×70 2492.00
Кабель КГ 4×95 3382.00
Кабель КГ 4×120 4272.00
Кабель КГ 4×150 5340.00
Кабель КГ 5×1.0 44.50
Кабель КГ 5×1.5 66.75
Кабель КГ 5×2.5 111.25
Кабель КГ 5×4 178.00
Кабель КГ 5×6 267.00
Кабель КГ 5×10 445.00
Кабель КГ 5×16 712.00
Кабель КГ 5×25 1112.50
Кабель КГ 5×35 1557.50
Кабель КГ 5×50 2225.00
Кабель КГ 5×70 3115.00
Кабель КГ 5×95 4227.50
Кабель КГ 5×120 5340.00
Кабель КГ 2×0.75+1×0.75 20.03
Кабель КГ 2×1+1×1 26.70
Кабель КГ 2×1.5+1×1.5 40.05
Кабель КГ 2×2.5+1×1.5 57.85
Кабель КГ 2×4+1×2.5 93.45
Кабель КГ 2×6+1×4 142.40
Кабель КГ 2×10+1×6 231.40
Кабель КГ 2×16+1×6 338.20
Кабель КГ 2×25+1×10 534.00
Кабель КГ 2×35+1×10 712.00
Кабель КГ 2×50+1×16 1032.40
Кабель КГ 2×70+1×25 1468.50
Кабель КГ 2×70+1×35 1557.50
Кабель КГ 2×95+1×35 2002.50
Кабель КГ 2×120+1×35 2447.50
Кабель КГ 2×150+1×50 3115.00
Кабель КГ 3×2.5+1×1.5 80.10
Кабель КГ 3×4+1×2.5 129.05
Кабель КГ 3×6+1×4 195.80
Кабель КГ 3×10+1×6 320.40
Кабель КГ 3×16+1×6 480.60
Кабель КГ 3×25+1×10 756.50
Кабель КГ 3×35+1×10 1023.50
Кабель КГ 3×50+1×16 1477.40
Кабель КГ 3×70+1×25 2091.50
Кабель КГ 3×95+1×35 2848.00
Кабель КГ 3×120+1×35 3515.50
Кабель КГ 3×150+1×50 4450.00

Вес меди в проводе ПВС

Наименование Вес меди. г/м
Провод ПВС 2х0.5 8.90
Провод ПВС 2х0.75 13.35
Провод ПВС 2х1 17.80
Провод ПВС 2х1.5 26.70
Провод ПВС 2х2.5 44.50
Провод ПВС 2х4 71.20
Провод ПВС 2х6 106.80
Провод ПВС 3х0.5 13.35
Провод ПВС 3х0.75 20.03
Провод ПВС 3х1 26.70
Провод ПВС 3х1.5 40.05
Провод ПВС 3х2.5 66.75
Провод ПВС 3х4 106.80
Провод ПВС 3х6 160.20
Провод ПВС 4х0.5 17.80
Провод ПВС 4х0.75 26.70
Провод ПВС 4х1 35.60
Провод ПВС 4х1.5 53.40
Провод ПВС 4х2.5 89.00
Провод ПВС 4х4 142.40
Провод ПВС 4х6 213.60
Провод ПВС 5х0.5 22.25
Провод ПВС 5х0.75 33.38
Провод ПВС 5х1 44.50
Провод ПВС 5х1.5 66.75
Провод ПВС 5х2.5 111.25
Провод ПВС 5х4 178.00
Провод ПВС 5х6 267.00

Вес меди в проводе ШВВП

Наименование Вес меди. г/м
Провод ШВВП 2х0.5 8.90
Провод ШВВП 2х0.75 13.35
Провод ШВВП 2х1 17.80
Провод ШВВП 2х1.5 26.70
Провод ШВВП 2х2.5 44.50
Провод ШВВП 2х4 71.20
Провод ШВВП 2х6 106.80
Провод ШВВП 3х0.5 13.35
Провод ШВВП 3х0.75 20.03
Провод ШВВП 3х1 26.70
Провод ШВВП 3х1.5 40.05
Провод ШВВП 3х2.5 66.75
Провод ШВВП 3х4 106.80
Провод ШВВП 3х6 160.20

Вес меди в проводе ШВП

Наименование г/м
Провод ШВП 2х0.2 3.56
Провод ШВП 2х0.35 6.23
Провод ШВП 2х0.5 8.90
Провод ШВП 2х0.75 13.35
Провод ШВП 2х1.0 17.80
Провод ШВП 2х1.5 26.70

Вес алюминия в кабеле АВВГ

Наименование г/м
Кабель АВВГ 2х2.5 13.50
Кабель АВВГ 2х4 21.60
Кабель АВВГ 2х6 32.40
Кабель АВВГ 2х10 54.00
Кабель АВВГ 2х16 86.40
Кабель АВВГ 3х2.5 20.25
Кабель АВВГ 3х4 32.40
Кабель АВВГ 3х6 48.60
Кабель АВВГ 3х10 81.00
Кабель АВВГ 3х16 129.60
Кабель АВВГ 3х4+1х2.5 39.15
Кабель АВВГ 3х6+1х4 59.40
Кабель АВВГ 3х10+1х6 97.20
Кабель АВВГ 3х16+1х10 156.60
Кабель АВВГ 3х25+1х16 47.25
Кабель АВВГ 3х35+1х16 326.70
Кабель АВВГ 3х50+1х25 472.50
Кабель АВВГ 3х70+1х35 661.50
Кабель АВВГ 3х95+1х50 904.50
Кабель АВВГ 3х120+1х70 1161.00
Кабель АВВГ 3х150+1х70 1404.00
Кабель АВВГ 3х185+1х95 1755.00
Кабель АВВГ 3х240+1х120 2268.00
Кабель АВВГ 4х2.5 27.00
Кабель АВВГ 4х4 43.20
Кабель АВВГ 4х6 64.80
Кабель АВВГ 4х10 108.00
Кабель АВВГ 4х16 172.80
Кабель АВВГ 4х25 270.00
Кабель АВВГ 4х35 378.00
Кабель АВВГ 4х50 540.00
Кабель АВВГ 4х70 756.00
Кабель АВВГ 4х95 1026.00
Кабель АВВГ 4х120 1296.00
Кабель АВВГ 4х150 1620.00
Кабель АВВГ 4х185 1998.00
Кабель АВВГ 4х240 2592.00

Веса алюминия в проводе СИП-4

Наименование г/м
Провод СИП-4 2х10 54.00
Провод СИП-4 2х16 86.40
Провод СИП-4 2х25 135.00
Провод СИП-4 2х35 189.00
Провод СИП-4 2х50 270.00
Провод СИП-4 2х70 378.00
Провод СИП-4 2х95 513.00
Провод СИП-4 2х120 648.00
Провод СИП-4 3х10 81.00
Провод СИП-4 3х16 129.60
Провод СИП-4 3х25 202.50
Провод СИП-4 3х35 283.50
Провод СИП-4 3х50 405.00
Провод СИП-4 3х70 567.00
Провод СИП-4 3х95 769.50
Провод СИП-4 3х120 972.00
Провод СИП-4 4х10 108.00
Провод СИП-4 4х16 172.80
Провод СИП-4 4х25 270.00
Провод СИП-4 4х35 378.00
Провод СИП-4 4х50 540.00
Провод СИП-4 4х70 756.00
Провод СИП-4 4х95 1026.00
Провод СИП-4 4х120 1296.00

Оставьте свою оценку:(оценка: 5, голосов: 18)

Комментарии

Особенности прокладки, разделки и подключения кабеля

Траншея для кабеля должна быть глубиной не менее 0,7 м и шириной не менее 0.5 м.
Сама структура кабеля с бронированной оболочкой предполагает его прокладку в условиях, где возможны мощные механические воздействия на него, которым он успешно противостоит. Поэтому не рекомендуется дорогостоящий кабель с бронью прокладывать там, где это можно сделать другим менее дорогостоящим. АВБбШв часто прокладывают под землей, от опор ЛЭП или трансформаторных подстанций к РУ объектов, на которые подается электропитание.

Учитывая вес, и жесткость кабеля укладка осуществляется с барабана, который устанавливается над траншеей на специальных козлах. Кабель последовательно разматывается и кладется на дно траншеи, подсыпанное и утрамбованное 7-10 см слоем песка.

После все засыпается песком на 5-7см, прокладывается слоем кирпича, сверху накладывают сигнальную ленту. Кирпич и лента являются защитным слоем на случай проведения земельных работ, чтобы предотвратить повреждение кабеля.

На концах кабеля в местах подключения кабель разделывается, снимается слой изоляции и бронированной ленты. Для исключения попадания влаги путем всасывания конденсата под изоляционный слой или прямым потоком воды, в сетях до 10 кВ концы заделываются разными способами:

  • Стальной воронкой;
  • Резиновой перчаткой;
  • ПВХ воронкой с эпоксидными смолами;
  • Поливинилхлоридными лентами и термоусадочными трубками;

Снятие изоляционного и бронированного слоя осуществляется на определенном расстоянии от концов в зависимости от устройства, которым осуществляется герметизация концов кабеля.

  • Г – оголенные концы жил;
  • Ж – изоляционный слой токопроводящей жилы;
  • П – слой поясной изоляции;
  • О – промежуточная оболочка изоляции;
  • 4 – бронированные ленты кабеля;
  • А – расстояние разделки от концов кабеля до бронированной ленты

Размеры для разделок с эпоксидными воронками КВЭп и КВЭз

Типы воронок с эпоксидными смолами Размеры разделки,в см
А О П Г Б
КВЭп-1, КВЭп-2 17 3,5 2 4,0
КВЭп-3, КВЭп-4 21 5,0 2 4,5
КВЭп-5, КВЭп-6 24 5,0 2 5,0
КВЭп-7 24,5 5,0 2 3,5
КВЭз-1 Ж+5,5 3,5 2 9,0
КВЭз-2, КВЭз-3 Ж+5,5 3,5 2 2,5 9,5
КВЭз-4, КВЭз-5 Ж+5,5 3,5 2 2,5 12

Размеры воронок подбираются под размер кабеля, для резиновых перчаток и полихлорвиниловых лент разделка изоляции имеет другие размеры

Пример установки кабеля с резиновой перчаткой на конце в РУ или РЩ
Пример установки кабеля с резиновой перчаткой на конце в РУ или РЩ

Размеры для разделки кабеля под КВВ полихлорвиниловую ленту:

Тип заделки Сечение кабелей в мм2, напряжение, кВ Длина разделки в см
1 6 10 А О П
КВВ-1 До 24 Ж+6,5 3,0 1,5
КВВ-2 36…50 10…24 Ж+7,0 5,0 2,0
КВВ-3 70…94 35…51 16…24 Ж+10,5 8,0 2,5
КВВ-4 120… 151 70…94 35… 71 Ж+10,5 8,0 2,5
КВВ-5 184 120…151 95…121 Ж+12,5 10,0 2,5
КВВ-6 241 184 151 Ж+12,5 10,0 2,5
КВВ-7 241 184 Ж+12,5 10,0 2,5
КВВ-8 241 Ж+12,5 10,0 2,5

На концы токопроводящих жил методом опрессовки крепятся алюминиевые наконечники по сечению жилы, потом они привинчиваются к шинам на распределительных устройствах. К бронированной ленте обязательно припаивается провод с наконечником, который крепится к контуру заземления с обеих сторон кабеля.

АВБбШв

Посмотреть цены →

Описание

Кабель АВБбШв — силовой кабель бронированный с алюминиевыми токопроводящими жилами, в ПВХ-изоляциеи в ПВХ-шланге. Кабель АВБбШв используется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.

Конструкция кабеля АВБбШв:

  • Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы.
  • Изоляция – из поливинилхлоридного пластиката.
  1. Маркируется цифрами, начиная с нуля (нулевая жила).
  2. Маркеруется цветом: нулевая жила – голубой (светло-синий), заземление – зелено-желтый.
  • Поверх скрученных изолированных жил с перекрытием накладывается лента из полиэтилентерефталатной пленки или поливинилхлоридного пластиката. Допустимо изготовление без ленты при сохранении подвижности изолированных жил и возможности отделения оболочки от изоляции без повреждений.
  • Оболочка кабеля – из поливинилхлоридного пластиката.
  • Защитный покров типа «БбШв» по ГОСТ 7006, в составе броня из двух стальных оцинкованных лент и наружного защитного шланга из ПВХ-пластиката.

Расшифровка кабеля АВБбШв:

А — Алюминиевая токопроводящая жила В — Изоляция жил из поливинилхлоридного пластиката Б — Броня из двух стальных лент б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката

Характеристики

Условия прокладки и эксплуатации кабеля АВБбШв:

  1. 1. Кабели АВБбШв эксплуатируются при температуре окружающей среды от минус 50 °С до плюс 50 °С.
  2. При относительной влажности воздуха до 98% и температуре до 35 °С
  3. 2. Кабели АВБбШв прокладывают в земле (траншеях) без предварительного подогрева при температуре не ниже минус 15 °С. Минимальный радиус изгиба не менее 7,5 Dн для многожильных кабелей и не менее 10 Dн для одножильных (Dн – наружный диаметр кабеля, мм.)
  4. 3. Длительно допустимая температура нагрева жил при эксплуатации не выше 70 °С.
  5. 4. Максимально допустимая температура жил при коротком замыкании не выше 160 °С. Продолжительность короткого замыкания не дольше 4 сек.
  6. 5. Допустимый нагрев жил кабелей в аварийном режиме не выше 80°С. Длительность работы кабелей в аварийном режиме не дольше 8 часов в сутки и 1000 часов за весь срок службы кабеля.
  7. 6. Кабели АВБбШв допускается эксплуатировать в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше напряжения между жилой и экраном или металлической оболочкой.
  8. 7. Электрическое сопротивление изоляции на 1 км длины, измеренное при длительно допустимой температуре нагрева жил кабелей при эксплуатации,должно быть не менее 0,005 МОм.

Характеристики группы

Кабели силовые с пластмассовой изоляцией на низкое напряжение

В данную группу входят кабели с алюминиевыми или медными.то копроводящими жилами с пластмассовой изоляцией в пластмассовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 — 6 кВ частотой 50 Гц при температуре окружающей среды от -50°С до +50°С.

Марки, элементы конструкции и области применения

Марка кабеля Материал жил А — алюминий М — медь Изоляция П — полиэтилен В -ПВХ-пластикат Оболочка П — полиэтилен В -ПВХ-пластикат Внг- ПВХ-пластикат пониженной горючести Защитный покров (раздел 4.1)
АПВГ А П В отсутствует
АВВГ А В В отсутствует
ВВГ М В В отсутствует
АВВГнг А В Внг отсутствует
ВВГнг М В Внг отсутствует
АВВГз А В (с заполнением) В отсутствует
ВВГз М В (с заполнением) в отсутствует
АВБбШв А В отсутствует БбШв
ВБбШв М В отсутствует БбШв
АВБбШнг А В отсутствует БбШнг
ВБбШнг М в отсутствует БбШнг
АВВБ А в В Б
ВВБ М в В Б
АВВБГ А в В БГ
ВВБГ М в в БГ

Базовыми марками в данной группе кабелей являются АПВГ, АВВГ, ВВГ, АВВГз, ВВГз, АВБбШв, ВБбШв. Кабели выпускаются в соответствии с ГОСТ 16442-80.

Кабели АПВГ, АВВГ, ВВГ предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. При этом кабели марок АВВГз и ВВГз применяют для электроснабжения электроустановок, требующих уплотнения кабелей при вводе, и они рекомендуются для прокладки в земле с низкой коррозионной активностью и отсутствием возможности механических повреждений и растягивающих усилий.

Кабели марок АВБбШв и ВБбШв предназначены для всех вышеперечисленных областей применения (кроме прокладки в блоках), но при наличии опасности механических повреждений в процессе эксплуатации.

К обозначению марок кабелей АВВГ, ВВГ, АВБбШв ВБбШв в тропическом исполнении через дефис добавляют букву «Т», кабелей с однопроволочными жилами — буквы «ож» в скобках, кабелей в плоском исполнении — через дефис букву «П»

Кабели марок АВВГнг, ВВГнг, АВБбШнг и ВБбШнг отличаются от базовых марок выполнением оболочки или шланга из ПВХ-пластиката пониженной горючести и применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабели марок АВВБ, ВВБ, АВВБГ, ВВБГ отличаются от кабелей марок АВВГ и ВВГ наличием защитных покровов типа Б и БГ и предназначены в основном для тех же областей применения, что и кабели марок АВБбШв и ВБбШв.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.

Марка кабеля Число жил Номинальное сечение жилы, мм2
Номинальное напряжение кабеля, кВ
0,66 1 3 6
ВВГ 1,2,3 и 4 1,5-50 1,5-240
ВВГз 2,3 и 4 1,5-50 1,5-50
АВВГ, АПВГ 1,2,3 и 4 2,5-50 2,5-240
АВВГз 2,3 и 4 2,5-50 2,5-50
АВБбШв, ВБбШв 2,3 и 4 4-50 6-240 6-240
АВВГ, ВВГ, АВБбШв, ВБбШв 3 35-240
АВВГ, АПВГ 5и6 2,5-50 2,5-35
ВВГ 5и6 1,5-25 1,5-25

Для четырехжильных кабелей наибольшее номинальное сечение жил — 185 мм2.

Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.

Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.

Номинальные сечения жил, мм2

Основные 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240
Нулевые 1,5 1,5 2,5 4 6 10 16 16 25 35 50 70 70 95 120
Заземления 1,0 1,5 2,5 2,5 4 6 10 16 16 25 35 35 50 50 70

Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.

Наименование жилы Номинальное сечение жилы, мм2
круглой фасонной
медной алюминиевой медной алюминиевой
Однопроволочные жилы 1,0-50 2,5-240 25-50 25-240
Многопроволочные жилы 16-240 25-240 25-240 25-240

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.

Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.

Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.

Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.

Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой — остальную часть.

Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.

Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр — не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.

Изоляция одножильных кабелей может быть любого цвета.

Толщины изоляции кабелей, мм

Номинальное напряжение, кВ Номинальное сечение жилы, мм2 Изоляция из полиэтилена или поливинилхлоридного пластиката Изоляция из сшитого полиэтилена
0,66 1-2,5 0,6 0,7
4 и 6 0,7 0,7
10 и 16 0,9 0,7
25н35 1,1 0,9
50 1,3 1,0
1 1-2,5 0,8 0,7
4-16 1,0 0,7
25 и 35 1,2 0,9
50 1,4 1,0
70 1,4 1,1
95 1,5 1,1
120 1,5 1,2
150 1,6 1,4
185 1,7 1,6
240 1,9 1,7
3 6-240 2,2 2,0
6 10-240 3,0 -для полиэтилена 3,0
3,4 — для поливинилхлоридного пластиката

Скрученные изолированные жилы должны иметь заполнение промежутков между ними.

В кабелях марок АВВГз и ВВГз заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений.

Кабели с секторными жилами, кабели марок АВВГ, АПВГ, ВВГ на напряжение до 1 кВ включительно, а также кабели марок АВБбШв и ВБбШв с жилами сечением до 25 мм2 включительно могут быть без заполнения.

В кабелях марок АВВГ, ВВГ, АПВГ на напряжение до 1 кВ включительно поверх скрученных изолированных жил должна быть наложена с перекрытием лента из полиэтилентерефталатной пленки или из поливинилхлоридного пластиката или другого равноценного материала и оболочка из выпре-сованного поливинилхлоридного пластиката.

Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.

В кабелях всех марок, кроме указанных и марок АВВГз, ВВГз, поверх скрученных изолированных жил должна быть наложена поясная изоляция.

Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.

Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.

Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2

Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах

С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.

На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.

Требования к электрическим параметрам

Кабели должны выдержать испытание переменным напряжением частотой 50 Гц в течении 10 мин. Значения испытательного напряжения приведены в таблице.

Номинальное напряжение кабеля, кВ Значение испытательного напряжения
0,66 3
1 3,5
3 9,5
6 15

Электрическое сопротивление изоляции кабелей, МОм

Сечение жилы, мм2 Электрическое сопротивление, МОм
С изоляцией из поливинилхлоридного пластиката на напряжение 0,66 и 1 кВ
1 и 1,5 12
2,5-4 10
6 9
10-240 7
С изоляцией из поливинилхлоридного пластиката на напряжение 3 кВ
1 — 240 12
С изоляцией из поливинилхлоридного пластиката на напряжение 6 кВ
1 — 240 50
С изоляцией из полиэтилена
1 — 240 150

Наружные диаметры кабелей на напряжение 0,66 кВ, мм

Номинальное сечение жил, мм2, nx S АВВГ, ВВГ АВБбШв, ВБбШв
1х1,5 5,0
1х2,5 5,5
1х4 6,1
1х6 6,6
1х10 7,8
1х16 9,3
1х25 11
1х35 12
1х50 14
2х1,5 7,6
2х2,5 9,1
2х4 10,5 15
2х6 11,5 16
2х10 14 19
2х16 16 20
2х25 19 24
2х35 21 26
2х50 25 29
3х1,5 8,0
3х2,5 9,5
3х4 11
3х6 12 16
3х10 14,5 17
3х16 17 19
3х25 20,5 21
3х35 23 25
3х50 27 31

Массы кабелей на напряжение 0,66 кВ, кг/км

Номинальное сечение жил, мм2 АВВГ ВВГ АВБбШв ВБбШв
1х1,5 37
1х2,5 35 51
1х4 45 70
1х6 55 91
1х10 80 140
1х16 115 215
1х25 160 320
1х35 200 420
1х50 260 570
2х1,5 67
2х2,5 75 105
2х4 97 140 320 370
2х6 120 190 360 440
2х10 170 290 460 590
2х16 220 410 550 750
2х25 330 630 700 1050
2х35 400 820 810 1300
2х50 560 1200 1050 1700
3х1,5 90
3х2,5 90 140
3х4 120 200 360 440
3х6 150 260 400 520
3х10 220 410 520 710
3х16 290 600 630 940
3х25 440 810 830 1300
3х35 550 1300 1000 1700
3х50 760 1700 1300 2200

Наружные диаметры кабелей на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 АВВГ, ВВГ АВБбШв, ВБбШв
1х1,5 5,4
1х2,5 5,8
1х4 6,7
1х6 7,2
1х10 8
1х16 9,5
1х25 11
1х35 12
1х50 14
1х70 17
1х95 19
1х120 21
1х150 23
1х185 25
1х240 28
2х1,5 8,4
2х2,5 10
2х4 11,5
2х6 12,5 17
2х10 14 19
2х16 16 21
2х25 20 24
2х35 22 26
2х50 25 30
3х1,5 9,4
3х2,5 10,5
3х4 12
3х6 13 18
3х10 15 20
3х16 17 22
3х25 21 25
3х35 23 28
3х50 27 31
3х70 29 33
3х95 32 37
3х120 36 40
3х150 39 44
3х185 43 47
3х240 49 53

Массы кабелей на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 АВВГ ВВГ АВБбШв ВБбШв
1х1,5 42
1х2,5 39 55
1х4 55 80
1х6 60 100
1х10 80 145
1х16 120 220
1х25 165 320
1х35 200 420
1х50 270 580
1х70 340
1х95 430
1х120 530
1х150 630
1х185 760
1х240 970
2х1.5 80
2х2,5 85 120
2х4 115 170
2х6 135 210 400 480
2х10 175 300 470 590
2х16 230 430 560 770
2х25 340 660 720 1050
2х35 420 860 850 1300
2х50 580 1200 1050 1700
3х1,5 115
3х2,5 105 155
3х4 145 220
3х6 170 290 460 570
3х10 230 420 540 730
3х16 300 610 650 960
3х25 450 930 850 1300
3х35 560 1000 1700
3х50 780 1200 1300 2200
3х70 1050 1700 1600 2900
3х95 1350 2400 2000 3800
3х120 1650 3100 2300 4600
3х150 2000 3900 2700 5600
3х185 2400 4800 3200 6700
3х240 3100 5900 3900 8500

Условия эксплуатации

Допустимые температуры эксплуатации, °С

Вид изоляции кабеля Длительно допустимая температура нагрева жил Максимально допустимая температура при токах короткого замыкания
Поливинилхлоридный пластикат 70 160
Полиэтилен 70 130
Сшитый полиэтилен 90 250

Срок хранения кабелей на открытых площадках — не более 2 лет, под навесом — не более 5 лет, в закрытых помещениях — не более 10 лет.

← Назад

Достоинства и недостатки АВБбШв

К основным достоинствам кабеля можно отнести:

  • Прочность, устойчивость к механическим воздействиям;
  • Универсальность в методах прокладки;
  • Широкий ассортимент по сечению;
  • Долгосрочный ресурс эксплуатации.

Недостатком можно считать большой вес, при наличии бронированного слоя, что создает некоторые неудобства при прокладке, особенно воздушным способом и высокая цена по сравнению с другими марками без брони.

Примерные цены за 1м кабеля по России:

АВБбШв 5х2,5 от 38.37 руб.
5х4 от 50.59 руб.
5х6 от 56.51 руб.
5х10 от 79.88 руб.
5х16 от 106.10 руб.
5х25 от 151.27 руб.
5х35 от 195.47 руб.
5х50 от 248.65 руб.
5х70 от 372.53 руб.
5х95 от 483.13 руб.
5х120 от 573.88 руб.
5х150 от 700.09 руб.
5х185 от 830.01 руб.
5х240 от 1058.46 руб.

Вес кабелей и проводов – таблица

Вес провода А

Наименование кг/м
А-120 0.32100
А-150 0.40600
А-16 0.04300
А-185 0.50200
А-240 0.65500
А-25 0.06800
А-300 0.79400
А-35 0.09400
А-50 0.13500
А-70 0.18900
А-95 0.25200

Вес кабеля АВБбШв

Наименование кг/м
АВБбШв 1Х120 0.92200
АВБбШв 1Х150 1.13500
АВБбШв 1Х185 1.33000
АВБбШв 1Х240 1.61300
АВБбШв 1Х25 0.34700
АВБбШв 1Х35 0.46400
АВБбШв 1Х50 0.55600
АВБбШв 1Х500 2.86200
АВБбШв 1Х70 0.66000
АВБбШв 1Х95 0.80400
АВБбШв 2Х10 0.38000
АВБбШв 2Х120 1.66700
АВБбШв 2Х150 2.07500
АВБбШв 2Х16 0.48900
АВБбШв 2Х185 2.55300
АВБбШв 2Х240 3.10500
АВБбШв 2Х25 0.65500
АВБбШв 2Х35 0.77900
АВБбШв 2Х4 0.25600
АВБбШв 2Х50 0.99100
АВБбШв 2Х6 0.29200
АВБбШв 2Х70 1.18800
АВБбШв 2Х95 1.50200
АВБбШв 3Х10 0.46300
АВБбШв 3Х10+1Х6 0.50700
АВБбШв 3Х120 2.11100
АВБбШв 3Х120+1Х50 2.27000
АВБбШв 3Х120+1Х70 2.50000
АВБбШв 3Х150 2.69500
АВБбШв 3Х150+1Х50 2.91800
АВБбШв 3Х150+1Х70 3.04300
АВБбШв 3Х150+1Х95 3.17900
АВБбШв 3Х16 0.59200
АВБбШв 3Х16+1Х10 0.67300
АВБбШв 3Х185 3.27200
АВБбШв 3Х185+1Х50 3.50200
АВБбШв 3Х185+1Х70 3.56300
АВБбШв 3Х185+1Х95 3.74900
АВБбШв 3Х240 4.11600
АВБбШв 3Х240+1Х120 4.61200
АВБбШв 3Х240+1Х70 4.41600
АВБбШв 3Х240+1Х95 4.50100
АВБбШв 3Х25 0.78100
АВБбШв 3Х25+1Х16 0.90400
АВБбШв 3Х35 0.94000
АВБбШв 3Х35+1Х16 1.03600
АВБбШв 3Х35+1Х25 1.10800
АВБбШв 3Х4 0.28600
АВБбШв 3Х4+1Х2.5 0.31900
АВБбШв 3Х50 1.21500
АВБбШв 3Х50+1Х25 1.36900
АВБбШв 3Х50+1Х35 1.42900
АВБбШв 3Х6 0.33000
АВБбШв 3Х6+1Х4 0.37200
АВБбШв 3Х70 1.50900
АВБбШв 3Х70+1Х25 1.63100
АВБбШв 3Х70+1Х35 1.66200
АВБбШв 3Х70+1Х50 1.79300
АВБбШв 3Х95 1.88600
АВБбШв 3Х95+1Х35 2.04300
АВБбШв 3Х95+1Х50 2.12800
АВБбШв 3Х95+1Х70 2.26600
АВБбШв 4Х10 0.53700
АВБбШв 4Х120 2.64000
АВБбШв 4Х150 3.35300
АВБбШв 4Х16 0.65300
АВБбШв 4Х185 4.11200
АВБбШв 4Х2.5 0.27600
АВБбШв 4Х240 5.12300
АВБбШв 4Х25 0.94000
АВБбШв 4Х35 1.13900
АВБбШв 4Х4 0.32400
АВБбШв 4Х50 1.48300
АВБбШв 4Х6 0.37800
АВБбШв 4Х70 1.85400
АВБбШв 4Х95 2.35000
АВБбШв 5Х10 0.60800
АВБбШв 5Х120 3.16700
АВБбШв 5Х150 4.05800
АВБбШв 5Х16 0.78800
АВБбШв 5Х185 4.95000
АВБбШв 5Х2.5 0.30800
АВБбШв 5Х240 6.32800
АВБбШв 5Х25 1.08200
АВБбШв 5Х35 1.30400
АВБбШв 5Х4 0.36500
АВБбШв 5Х50 1.72700
АВБбШв 5Х6 0.44800
АВБбШв 5Х70 2.19100
АВБбШв 5Х95 2.81200

Вес кабеля АВВГ

Наименование кг/м
АВВГ 1Х10 0.07200
АВВГ 1Х120 0.49100
АВВГ 1Х150 0.62900
АВВГ 1Х16 0.10600
АВВГ 1Х185 0.79600
АВВГ 1Х2.5 0.03300
АВВГ 1Х240 1.00800
АВВГ 1Х25 0.15000
АВВГ 1Х300 1.32000
АВВГ 1Х35 0.18600
АВВГ 1Х4 0.03900
АВВГ 1Х400 1.60000
АВВГ 1Х50 0.25000
АВВГ 1Х6 0.04900
АВВГ 1Х70 0.32100
АВВГ 1Х95 0.41500
АВВГ 2х10 0.12900
АВВГ 2Х120 1.05300
АВВГ 2Х150 1.34800
АВВГ 2х16 0.22000
АВВГ 2Х185 1.68600
АВВГ 2х2.5 0.05300
АВВГ 2Х240 2.14100
АВВГ 2Х25 0.31300
АВВГ 2Х35 0.38900
АВВГ 2х4 0.07100
АВВГ 2Х50 0.54100
АВВГ 2х6 0.08700
АВВГ 2Х70 0.69700
АВВГ 2Х95 0.89600
АВВГ 3х10 0.21500
АВВГ 3Х10+1Х6 0.23000
АВВГ 3Х120 1.45700
АВВГ 3Х120+1Х70 1.73500
АВВГ 3Х150 1.87500
АВВГ 3Х150+1Х95 2.27100
АВВГ 3х16 0.28900
АВВГ 3Х16+1Х10 0.32400
АВВГ 3Х185 2.35900
АВВГ 3Х185+1Х95 2.70400
АВВГ 3х2.5 0.08800
АВВГ 3Х240 3.00100
АВВГ 3Х240+1Х120 3.43000
АВВГ 3Х25 0.41900
АВВГ 3Х25+1Х16 0.49200
АВВГ 3Х35 0.52700
АВВГ 3Х35+1Х16 0.70000
АВВГ 3х4 0.11600
АВВГ 3Х4+1Х2.5 0.12600
АВВГ 3Х50 0.73700
АВВГ 3Х50+1Х25 0.84800
АВВГ 3х6 0.14100
АВВГ 3Х6+1Х4 0.15900
АВВГ 3Х70 0.95500
АВВГ 3Х70+1Х35 1.09800
АВВГ 3Х95 1.27100
АВВГ 3Х95+1Х35 1.40900
АВВГ 3Х95+1Х50 1.47400
АВВГ 4х10 0.26700
АВВГ 4х120 2.11600
АВВГ 4х150 2.52600
АВВГ 4х16 0.37900
АВВГ 4х185 3.08500
АВВГ 4х2.5 0.10900
АВВГ 4х240 3.96500
АВВГ 4х25 3.55300
АВВГ 4х35 0.71600
АВВГ 4х4 0.14800
АВВГ 4х50 0.97100
АВВГ 4х6 0.18100
АВВГ 4х70 1.33100
АВВГ 4х95 1.76300
АВВГ 5х10 0.62000
АВВГ 5Х120 2.33800
АВВГ 5Х150 3.01700
АВВГ 5х16 0.79000
АВВГ 5Х185 3.76200
АВВГ 5х2.5 0.31000
АВВГ 5Х240 4.81000
АВВГ 5х25 1.20000
АВВГ 5х35 1.51000
АВВГ 5х4 0.42000
АВВГ 5х50 1.67000
АВВГ 5х6 0.49000
АВВГ 5Х70 1.53800
АВВГ 5Х95 2.03400

Вес кабеля АКВВГ

Наименование кг/м
АКВВГ 10х2.5 0.20800
АКВВГ 10х4 0.27400
АКВВГ 10х6 0.37100
АКВВГ 14х2.5 0.26700
АКВВГ 19х2.5 0.34100
АКВВГ 27х2.5 0.47300
АКВВГ 37х2.5 0.61700
АКВВГ 4х10 0.25100
АКВВГ 4х2.5 0.10300
АКВВГ 4х4 0.13200
АКВВГ 4х6 0.16600
АКВВГ 5х2.5 0.12100
АКВВГ 5х4 0.16000
АКВВГ 7х10 0.41200
АКВВГ 7х2.5 0.15200
АКВВГ 7х4 0.19900
АКВВГ 7х6 0.25600

Вес провода АПВ

Наименование кг/м
АПВ 1Х10 0.04300
АПВ 1Х120 0.41200
АПВ 1Х150 0.51100
АПВ 1Х16 0.06600
АПВ 1Х185 0.61900
АПВ 1Х2.5 0.01400
АПВ 1Х240 0.80800
АПВ 1Х25 0.09700
АПВ 1Х300 1.05000
АПВ 1Х35 0.12800
АПВ 1Х4 0.01900
АПВ 1Х50 0.18000
АПВ 1Х6 0.02600
АПВ 1Х70 0.25200
АПВ 1Х95 0.33100

Вес провода АППВ

Наименование кг/м
АППВ 2Х2.5 0.02800
АППВ 2Х4 0.03900
АППВ 2Х6 0.05200
АППВ 3Х2.5 0.04200
АППВ 3Х4 0.05800
АППВ 3Х6 0.07800

Вес провода АС

Наименование кг/м
АС-120/19 0.46560
АС-120/27 0.52220
АС-150/19 0.54830
АС-150/24 0.59290
АС-16/2.7 0.06350
АС-185/24 0.69510
АС-185/29 0.72130
АС-185/43 0.83880
АС-240/32 0.90240
АС-25/4.2 0.09910
АС-300/39 1.11550
АС-35/6.2 0.14660
АС-50/8.0 0.19100
АС-70/11 0.27210
АС-95/16 0.37920

Вес кабеля ВБбШ(в)нг

Наименование кг/м
ВБбШ(в)нг 2х25 0.90400
ВБбШ(в)нг 2х6 0.39300
ВБбШ(в)нг 3х1.5 0.25100
ВБбШ(в)нг 3х10 0.61600
ВБбШ(в)нг 3х16 0.81800
ВБбШ(в)нг 3х2.5 0.29600
ВБбШ(в)нг 3х25 1.14900
ВБбШ(в)нг 3х4 0.39000
ВБбШ(в)нг 3х6 0.47200
ВБбШ(в)нг 4х10 0.73900
ВБбШ(в)нг 4х120 5.35300
ВБбШ(в)нг 4х150 6.52600
ВБбШ(в)нг 4х16 1.01000
ВБбШ(в)нг 4х185 7.92800
ВБбШ(в)нг 4х2.5 0.34300
ВБбШ(в)нг 4х240 10.09200
ВБбШ(в)нг 4х25 1.46300
ВБбШ(в)нг 4х35 1.85200
ВБбШ(в)нг 4х4 0.46100
ВБбШ(в)нг 4х50 2.54700
ВБбШ(в)нг 4х6 0.56400
ВБбШ(в)нг 4х70 3.34000
ВБбШ(в)нг 4х95 4.40000
ВБбШ(в)нг 5х 2.5 0.40400
ВБбШ(в)нг 5х10 0.89800
ВБбШ(в)нг 5х120 7.01300
ВБбШ(в)нг 5х150 8.36900
ВБбШ(в)нг 5х16 1.23300
ВБбШ(в)нг 5х25 1.80000
ВБбШ(в)нг 5х35 2.31900
ВБбШ(в)нг 5х4 0.54800
ВБбШ(в)нг 5х50 3.38400
ВБбШ(в)нг 5х6 0.66900
ВБбШ(в)нг 5х70 4.39900
ВБбШ(в)нг 5х95 5.74100
ВБбШ(в)нг-LS 3х 4 0.50433
ВБбШ(в)нг-LS 3х1.5 0.32256
ВБбШ(в)нг-LS 3х10 0.76244
ВБбШ(в)нг-LS 3х16 1.06735
ВБбШ(в)нг-LS 3х2.5 0.38076
ВБбШ(в)нг-LS 3х6 0.60113
ВБбШ(в)нг-LS 4х1.5 0.36667
ВБбШ(в)нг-LS 4х10 0.91380
ВБбШ(в)нг-LS 4х120 5.87739
ВБбШ(в)нг-LS 4х16 1.28896
ВБбШ(в)нг-LS 4х2.5 0.43828
ВБбШ(в)нг-LS 4х240 10.87495
ВБбШ(в)нг-LS 4х25 1.86395
ВБбШ(в)нг-LS 4х35 2.33582
ВБбШ(в)нг-LS 4х4 0.58894
ВБбШ(в)нг-LS 4х50 2.82644
ВБбШ(в)нг-LS 4х6 0.70978
ВБбШ(в)нг-LS 4х70 3.79585
ВБбШ(в)нг-LS 4х95 4.88399
ВБбШ(в)нг-LS 5х1.5 0.41252
ВБбШ(в)нг-LS 5х10 1.08493
ВБбШ(в)нг-LS 5х120 7.81216
ВБбШ(в)нг-LS 5х16 1.47601
ВБбШ(в)нг-LS 5х2.5 0.49627
ВБбШ(в)нг-LS 5х25 2.37379
ВБбШ(в)нг-LS 5х35 2.71927
ВБбШ(в)нг-LS 5х4 0.67567
ВБбШ(в)нг-LS 5х50 3.73796
ВБбШ(в)нг-LS 5х6 0.81858
ВБбШ(в)нг-LS 5х70 4.89813
ВБбШ(в)нг-LS 5х95 6.36168

Вес кабеля ВБбШВ

Наименование кг/м
ВБбШв 2х10 0.62561
ВБбШВ 2х120 3.20600
ВБбШВ 2х150 3.85000
ВБбШв 2х16 0.84625
ВБбШВ 2х185 4.71200
ВБбШв 2х2.5 0.25817
ВБбШВ 2х240 5.88800
ВБбШв 2х25 0.91287
ВБбШв 2х35 1.15689
ВБбШв 2х4 0.33346
ВБбШВ 2х50 1.63300
ВБбШв 2х6 0.51978
ВБбШВ 2х70 2.07300
ВБбШВ 2х95 2.71400
ВБбШв 3х1.5 0.25156
ВБбШв 3х10 0.76055
ВБбШВ 3х10+1х6 0.70500
ВБбШВ 3х120 4.38000
ВБбШВ 3х120+1х50 5.87400
ВБбШВ 3х120+1х70 6.11300
ВБбШВ 3х150 5.34900
ВБбШВ 3х150+1х50 5.87400
ВБбШВ 3х150+1х70 6.11300
ВБбШВ 3х150+1х95 6.40700
ВБбШв 3х16 1.05603
ВБбШВ 3х16+1х10 1.01400
ВБбШВ 3х185 6.51900
ВБбШВ 3х185+1х50 7.05000
ВБбШВ 3х185+1х70 7.22300
ВБбШВ 3х185+1х95 7.56400
ВБбШв 3х2.5 0.29788
ВБбШВ 3х240 8.30200
ВБбШВ 3х240+1х120 9.51900
ВБбШВ 3х240+1х70 9.01500
ВБбШВ 3х240+1х95 9.25600
ВБбШВ 3х25 1.22200
ВБбШВ 3х25+1х16 1.44100
ВБбШВ 3х35 1.56100
ВБбШВ 3х35+1х16 1.75300
ВБбШв 3х4 0.39374
ВБбШВ 3х4+1х2.5 0.40100
ВБбШВ 3х50 2.16100
ВБбШВ 3х50+1х25 2.46700
ВБбШВ 3х50+1х35 2.58700
ВБбШв 3х6 0.60593
ВБбШВ 3х6+1х4 0.49600
ВБбШВ 3х70 2.81600
ВБбШВ 3х70+1х25 3.08400
ВБбШВ 3х70+1х35 3.14800
ВБбШВ 3х70+1х50 3.41000
ВБбШВ 3х95 3.67500
ВБбШВ 3х95+1х35 4.03800
ВБбШВ 3х95+1х50 4.22400
ВБбШВ 3х95+1х70 4.48100
ВБбШв 4х1.5 0.19703
ВБбШв 4х10 0.91204
ВБбШв 4х120 5.39875
ВБбШв 4х150 6.61792
ВБбШв 4х16 1.16987
ВБбШв 4х185 7.97710
ВБбШв 4х2.5 0.34688
ВБбШв 4х240 10.19731
ВБбШв 4х25 1.64133
ВБбШв 4х35 2.11729
ВБбШв 4х4 0.46610
ВБбШв 4х50 2.58566
ВБбШв 4х6 0.71510
ВБбШв 4х70 3.38260
ВБбШв 4х95 4.44308
ВБбШв 5х1.5 0.36470
ВБбШв 5х10 0.94280
ВБбШв 5х120 6.92515
ВБбШв 5х150 8.46949
ВБбШв 5х16 1.31486
ВБбШВ 5х185 10.37000
ВБбШв 5х2.5 0.44006
ВБбШВ 5х240 13.31400
ВБбШв 5х25 2.02080
ВБбШв 5х35 2.47057
ВБбШв 5х4 0.58449
ВБбШв 5х50 3.33294
ВБбШв 5х6 0.71493
ВБбШв 5х70 4.35263
ВБбШв 5х95 5.69177

Вес провода ВПП

Наименование кг/м
ВПП 1х1.5 0.03100
ВПП 1х10 0.12500
ВПП 1х16 0.19500
ВПП 1х2.5 0.04300
ВПП 1х25 0.28800
ВПП 1х35 0.38500
ВПП 1х4 0.06200
ВПП 1х50 0.53900
ВПП 1х6 0.08200

Вес кабеля КВБбШв

Наименование кг/м
КВБбШв 10х1 0.42100
КВБбШв 10х1.5 0.49200
КВБбШв 10х2.5 0.62800
КВБбШв 10х4 0.81300
КВБбШв 10х6 1.03900
КВБбШв 14х1 0.49500
КВБбШв 14х1.5 0.58700
КВБбШв 14х2.5 0.76600
КВБбШв 19х1 0.59100
КВБбШв 19х1.5 0.71000
КВБбШв 19х2.5 0.96200
КВБбШв 27х1 0.75600
КВБбШв 27х1.5 0.92000
КВБбШв 27х2.5 1.26400
КВБбШв 37х1 0.93000
КВБбШв 37х1.5 1.14700
КВБбШв 37х2.5 1.59900
КВБбШв 4х1 0.25700
КВБбШв 4х1.5 0.29000
КВБбШв 4х2.5 0.35300
КВБбШв 4х4 0.43600
КВБбШв 4х6 0.53500
КВБбШв 5х1 0.28600
КВБбШв 5х1.5 0.32500
КВБбШв 5х2.5 0.40000
КВБбШв 5х4 0.60800
КВБбШв 7х1 0.32800
КВБбШв 7х1.5 0.37900
КВБбШв 7х2.5 0.47600
КВБбШв 7х4 0.67300
КВБбШв 7х6 0.76800

Вес кабеля ВВГнг

Наименование кг/м
ВВГнг 1х1.5 0.04535
ВВГнг 1х10 0.14618
ВВГнг 1х120 1.24898
ВВГнг 1х150 1.28341
ВВГнг 1х16 0.21833
ВВГнг 1х185 1.86587
ВВГнг 1х2.5 0.05807
ВВГнг 1х240 2.42145
ВВГнг 1х25 0.32083
ВВГнг 1х300 3.01960
ВВГнг 1х35 0.41736
ВВГнг 1х4 0.08109
ВВГнг 1х50 0.57123
ВВГнг 1х6 0.10281
ВВГнг 1х70 0.76061
ВВГнг 1х95 0.99990
ВВГнг 3х1.5 0.12200
ВВГнг 3х10 0.38657
ВВГнг 3х120 3.72183
ВВГнг 3х150 4.58950
ВВГнг 3х16 0.59049
ВВГнг 3х185 5.58089
ВВГнг 3х2.5 0.15778
ВВГнг 3х240 7.20467
ВВГнг 3х25 0.86301
ВВГнг 3х35 1.23422
ВВГнг 3х4 0.22527
ВВГнг 3х50 1.69279
ВВГнг 3х6 0.26841
ВВГнг 3х70 2.27206
ВВГнг 3х95 2.99867
ВВГнг 4х1.5 0.12957
ВВГнг 4х10 0.49707
ВВГнг 4х120 4.89016
ВВГнг 4х150 6.02776
ВВГнг 4х16 0.77994
ВВГнг 4х185 7.38462
ВВГнг 4х2.5 0.17306
ВВГнг 4х240 9.48129
ВВГнг 4х25 1.21034
ВВГнг 4х35 1.60576
ВВГнг 4х4 0.28172
ВВГнг 4х50 2.21757
ВВГнг 4х6 0.36554
ВВГнг 4х70 2.97299
ВВГнг 4х95 3.97283
ВВГнг 5х1.5 0.17942
ВВГнг 5х10 0.68921
ВВГнг 5х120 6.11735
ВВГнг 5х150 7.53085
ВВГнг 5х16 0.98100
ВВГнг 5х185 9.23425
ВВГнг 5х2.5 0.24143
ВВГнг 5х240 11.96456
ВВГнг 5х25 1.52441
ВВГнг 5х35 2.01088
ВВГнг 5х4 0.35160
ВВГнг 5х50 2.79182
ВВГнг 5х6 0.45834
ВВГнг 5х70 3.72202
ВВГнг 5х95 4.92343
ВВГнг-FRLS 1х120 1.47347
ВВГнг-FRLS 1х150 1.80574
ВВГнг-FRLS 1х16 0.26234
ВВГнг-FRLS 1х185 2.16345
ВВГнг-FRLS 1х240 2.73595
ВВГнг-FRLS 1х25 0.36969
ВВГнг-FRLS 1х35 0.54333
ВВГнг-FRLS 1х50 0.73581
ВВГнг-FRLS 1х70 0.96283
ВВГнг-FRLS 1х95 1.22481
ВВГнг-FRLS 2х1.5 0.15904
ВВГнг-FRLS 2х2.5 0.19533
ВВГнг-FRLS 2х4 0.27321
ВВГнг-FRLS 2х6 0.38117
ВВГнг-FRLS 3х1.5 0.26526
ВВГнг-FRLS 3х10 1.02208
ВВГнг-FRLS 3х16 1.35468
ВВГнг-FRLS 3х2.5 0.33276
ВВГнг-FRLS 3х4 0.44963
ВВГнг-FRLS 3х6 0.59620
ВВГнг-FRLS 4х1.5 0.39649
ВВГнг-FRLS 4х10 1.29791
ВВГнг-FRLS 4х120 5.57221
ВВГнг-FRLS 4х150 6.88389
ВВГнг-FRLS 4х16 1.78408
ВВГнг-FRLS 4х185 8.27394
ВВГнг-FRLS 4х2.5 0.67047
ВВГнг-FRLS 4х25 2.65826
ВВГнг-FRLS 4х35 3.35278
ВВГнг-FRLS 4х4 0.75430
ВВГнг-FRLS 4х50 2.61684
ВВГнг-FRLS 4х6 0.94172
ВВГнг-FRLS 4х70 3.55136
ВВГнг-FRLS 4х95 4.60112
ВВГнг-FRLS 5х1.5 0.37576
ВВГнг-FRLS 5х10 1.04761
ВВГнг-FRLS 5х120 7.42489
ВВГнг-FRLS 5х150 9.12044
ВВГнг-FRLS 5х16 1.51740
ВВГнг-FRLS 5х185 11.17287
ВВГнг-FRLS 5х2.5 0.45700
ВВГнг-FRLS 5х25 2.18777
ВВГнг-FRLS 5х35 2.76435
ВВГнг-FRLS 5х4 0.63036
ВВГнг-FRLS 5х50 3.47523
ВВГнг-FRLS 5х6 0.79293
ВВГнг-FRLS 5х70 4.59643
ВВГнг-FRLS 5х95 6.06415
ВВГнг-LS 1х1.5 0.04956
ВВГнг-LS 1х10 0.15576
ВВГнг-LS 1х120 1.38116
ВВГнг-LS 1х150 1.68481
ВВГнг-LS 1х16 0.23084
ВВГнг-LS 1х185 2.03769
ВВГнг-LS 1х2.5 0.06297
ВВГнг-LS 1х240 2.63110
ВВГнг-LS 1х25 0.37229
ВВГнг-LS 1х35 0.54589
ВВГнг-LS 1х4 0.08801
ВВГнг-LS 1х50 0.66346
ВВГнг-LS 1х6 0.11071
ВВГнг-LS 1х70 0.86325
ВВГнг-LS 1х95 1.11986
ВВГнг-LS 2х1.5 0.15283
ВВГнг-LS 2х10 0.49131
ВВГнг-LS 2х120 2.78798
ВВГнг-LS 2х150 3.45205
ВВГнг-LS 2х16 0.66764
ВВГнг-LS 2х185 4.05432
ВВГнг-LS 2х2.5 0.19462
ВВГнг-LS 2х240 5.16336
ВВГнг-LS 2х25 0.96818
ВВГнг-LS 2х35 1.21197
ВВГнг-LS 2х4 0.28584
ВВГнг-LS 2х50 1.27084
ВВГнг-LS 2х6 0.35581
ВВГнг-LS 2х70 1.72830
ВВГнг-LS 2х95 2.28020
ВВГнг-LS 3х1.5 0.18448
ВВГнг-LS 3х10 0.63546
ВВГнг-LS 3х120 3.79479
ВВГнг-LS 3х150 4.66707
ВВГнг-LS 3х16 0.86480
ВВГнг-LS 3х185 5.67253
ВВГнг-LS 3х2.5 0.25388
ВВГнг-LS 3х240 7.31250
ВВГнг-LS 3х25 0.99962
ВВГнг-LS 3х35 1.48437
ВВГнг-LS 3х4 0.36943
ВВГнг-LS 3х50 1.73856
ВВГнг-LS 3х6 0.45980
ВВГнг-LS 3х95 2.31973
ВВГнг-LS 4х1.5 0.24322
ВВГнг-LS 4х10 0.79975
ВВГнг-LS 4х120 4.98411
ВВГнг-LS 4х150 6.12906
ВВГнг-LS 4х16 1.11709
ВВГнг-LS 4х185 7.50718
ВВГнг-LS 4х2.5 0.31168
ВВГнг-LS 4х240 9.62382
ВВГнг-LS 4х25 1.49335
ВВГнг-LS 4х35 1.89543
ВВГнг-LS 4х4 0.45845
ВВГнг-LS 4х50 2.27668
ВВГнг-LS 4х6 0.57419
ВВГнг-LS 4х70 3.03532
ВВГнг-LS 4х95 4.05333
ВВГнг-LS 5х1.5 0.26445
ВВГнг-LS 5х10 0.81703
ВВГнг-LS 5х120 6.15494
ВВГнг-LS 5х150 7.57253
ВВГнг-LS 5х16 1.10676
ВВГнг-LS 5х185 9.28441
ВВГнг-LS 5х2.5 0.33943
ВВГнг-LS 5х25 1.63181
ВВГнг-LS 5х35 2.12485
ВВГнг-LS 5х4 0.49063
ВВГнг-LS 5х50 3.42808
ВВГнг-LS 5х6 0.62385
ВВГнг-LS 5х70 3.74901
ВВГнг-LS 5х95 4.95434

Вес кабеля ВВГ

Наименование кг/м
ВВГ 1х1.5 0.03500
ВВГ 1х10 0.12600
ВВГ 1х120 1.20600
ВВГ 1х150 1.48400
ВВГ 1х16 0.19600
ВВГ 1х185 1.85100
ВВГ 1х2.5 0.04700
ВВГ 1х240 2.36800
ВВГ 1х25 0.29100
ВВГ 1х35 0.38500
ВВГ 1х4 0.06300
ВВГ 1х50 0.54100
ВВГ 1х6 0.08300
ВВГ 1х70 0.73000
ВВГ 1х95 0.97800
ВВГ 2х1.5 0.06600
ВВГ 2х10 0.26300
ВВГ 2х120 2.53100
ВВГ 2х150 3.10900
ВВГ 2х16 0.39300
ВВГ 2х185 3.86800
ВВГ 2х2.5 0.09000
ВВГ 2х240 4.94300
ВВГ 2х25 0.60500
ВВГ 2х35 0.80100
ВВГ 2х4 0.13100
ВВГ 2х50 1.14900
ВВГ 2х6 0.17300
ВВГ 2х70 1.54300
ВВГ 2х95 2.05900
ВВГ 3х1.5 0.13360
ВВГ 3х10 0.44278
ВВГ 3х10+1х6 0.42900
ВВГ 3х120 3.68489
ВВГ 3х120+1х70 4.35800
ВВГ 3х150 4.54097
ВВГ 3х150+1х95 5.50000
ВВГ 3х16 0.68706
ВВГ 3х16+1х10 0.66300
ВВГ 3х185 5.52948
ВВГ 3х185+1х95 6.55200
ВВГ 3х2.5 0.16983
ВВГ 3х2.5+1х1.5 0.14900
ВВГ 3х240 7.13336
ВВГ 3х240+1х120 8.37800
ВВГ 3х25 0.91990
ВВГ 3х25+1х16 1.02800
ВВГ 3х35 1.22111
ВВГ 3х35+1х16 1.39700
ВВГ 3х4 0.17500
ВВГ 3х4+1х2.5 0.20800
ВВГ 3х50 1.67002
ВВГ 3х50+1х25 1.89800
ВВГ 3х6 0.31834
ВВГ 3х6+1х4 0.28300
ВВГ 3х70 2.24013
ВВГ 3х70+1х35 2.55300
ВВГ 3х95 2.96352
ВВГ 3х95+1х35 3.34700
ВВГ 3х95+1х50 3.51600
ВВГ 4х1.5 0.16527
ВВГ 4х10 0.56942
ВВГ 4х120 4.84943
ВВГ 4х150 5.97558
ВВГ 4х16 0.84384
ВВГ 4х185 7.32500
ВВГ 4х2.5 0.21257
ВВГ 4х240 9.40477
ВВГ 4х25 1.19748
ВВГ 4х35 1.59144
ВВГ 4х4 0.31197
ВВГ 4х50 2.19183
ВВГ 4х6 0.40569
ВВГ 4х70 2.93828
ВВГ 4х95 3.93076
ВВГ 5х1.5 0.17212
ВВГ 5х10 0.64901
ВВГ 5х120 6.00100
ВВГ 5х150 7.41300
ВВГ 5х16 0.90700
ВВГ 5х185 9.20000
ВВГ 5х2.5 0.23310
ВВГ 5х240 11.82600
ВВГ 5х25 1.47662
ВВГ 5х35 1.87300
ВВГ 5х4 0.35712
ВВГ 5х50 2.68400
ВВГ 5х6 0.47768
ВВГ 5х70 3.62700
ВВГ 5х95 4.92400

Как правильно выбрать кабель?

Перед тем, как приобрести кабель для использования его в домашних условиях, необходимо определить требуемое сечение жил в соответствии с мощностью тока. При этом также следует учесть количество и мощность бытовых электроприборов и суммарную нагрузку на сеть.

При выборе следует учесть тот факт, что многие производители для экономии снижают площадь сечения жил на 10% (что допускается по ТУ). Уменьшение площади снижает технические характеристики провода, что может привести к созданию аварийной ситуации, потому предпочесть следует продукцию от проверенных производителей. Проверить сечение можно при помощи специального инструмента либо визуальным контролем обшивки.

Понимание правил расшифровки аббревиатуры названия также в немалой степени поможет при подборе кабеля. По маркировке можно определить внутреннюю конструкцию и виды примененных при изготовлении материалов.

Совет №2: При покупке следует быть предельно внимательными, так как в последнее время появилось большое количество подделок.

АВБбШв 4х16 - надежный, качественный и проверенный временем силовой кабель
АВБбШв 4х16 — надежный, качественный и проверенный временем силовой кабель

Массы кабелей на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 АВБбШв
2х6 400
2х10 470
2х16 560
2х25 720
2х35 850
2х50 1050
3х6 460
3х10 540
3х16 650
3х25 850
3х35 1000
3х50 1300
3х70 1600
3х95 2000
3х120 2300
3х150 2700
3х185 3200
3х240 3900

Обзор основных производителей

Марка кабеля Производитель Характеристики Ориентировочная стоимость, руб./м
АВБбШв 4х150-1 Кольчугинский , РФ Количество жил: 4
Сечение: 150 мм2
410
АВБбШв 2х 16 Белтелекабель, РБ Количество жил: 2
Сечение: 16 мм2
310
АВБбШв 4х240-1 Псковкабель Количество жил: 4
Сечение: 240 мм2
630
АВБбШв 4х50-0,66 Севкабель, РФ Количество жил: 4
Сечение: 50 мм2
200

Перед покупкой кабеля необходимо тщательно определить нагрузку
Перед покупкой кабеля необходимо тщательно определить нагрузку от всех находящихся в доме мощных электроприборов

Массы кабелей на напряжение 0,66 кВ, кг/км

Номинальное сечение жил, мм2 АВБбШв
2х4 320
2х6 360
2х10 460
2х16 550
2х25 700
2х35 810
2х50 1050
3х4 360
3х6 400
3х10 520
3х16 630
3х25 830
3х35 1000
3х50 1300

Часто задаваемые вопросы

Вопрос №1. Можно ли прокладывать подземную линию силовым кабелем АВБбШв на торфянике?

Можно, только кабель требуется уложить в пластиковую трубу для исключения контакта с агрессивной средой.

Вопрос №2. При прокладке наклонной трассы допускается ли применение кабеля АВБбШв?

Силовой кабель марки АВБбШв допускается укладывать в кабельных магистралях, проходящих как горизонтально, так и под уклоном.

Вопрос №3. Существует ли защита кабеля от плесени, раз уж область его применения распространяется на места с повышенной влажностью?

Защиты как таковой не существует. Для таких условий эксплуатации необходимо использовать кабель, в маркировке которого присутствует литера «Т».

Вопрос №4. Можно ли использовать АВБбШв для прокладки домашней электропроводки?

Несмотря на то, что применение алюминиевого провода не приветствуется электриками для разводки домашней сети, из-за своей дешевизны кабель часто используется в домашней электропроводке.

Вопрос №5. Допускается ли прокладка кабеля в воздушных линиях?

Да. При вероятности повреждения кабеля в условиях подземной укладки, допускается устройство воздушной линии.

Способы прокладки

Согласно эксплуатационным характеристикам, на базе АВБбШв можно инсталлировать магистрали в умеренном, холодном и тропическом климате. Последний вариант допустим при соответствующем исполнении, что должно быть отмечено в технической документации и маркировке (добавляется символ «Т»). Теперь о способах инсталляции магистралей, допускаются следующие варианты:

  • Прокладка в земле, такие подземные трассы должны иметь соответствующие условно-графические обозначения, как на местности, так и топо- и генпланах. С основными нормами закладки можно ознакомиться на рисунке 6.

    Основные нормативы для подземной прокладки кабеля
    Рис. 6. Основные нормативы для подземной прокладки кабеля

Помимо этого должны учитываться эксплуатационные характеристики, в частности, допустимая температура прокладки, организация заземления и т.д.

  • Обустройство воздушных магистралей, при условии соблюдения требований к допустимому провисанию и растяжению.


    Опора для воздушных линий кабеля АВБбШв

  • Укладка в туннелях, каналах, шахтах и т.д.
  • Закладка кабеля в тоннеле
    Закладка кабеля в тоннеле
    Проведение магистралей в производственных и специализированных помещениях, при условии, что они отвечают допустимым нормам.

Типовые ошибки монтажа

Допускаемые ошибки при использовании кабеля АВБбШв

  • Прежде чем купить дорогостоящий бронированный кабель, изучите условия объекта, который надо обеспечить электропитанием, все возможные способы, необходимую мощность, сечение и другие параметры. Если нет способа прокинуть кабель воздушным путем в кабельканалах, где исключена возможность грубого несанкционированного механического воздействия, тогда только прокладывайте АВБбШв под землей.
  • Обязательно подключайте бронированную оболочку к контуру заземления с обеих сторон кабеля;
  • Рекомендуется концы кабеля в местах подключения герметично заделывать, эпоксидными воронками или резиновыми перчатками с термоусадочными лентами. Это надо сделать даже отапливаемых помещения, кабели имеют свойство втягивать конденсат из воздуха под изоляционный слой. Накопление влаги может привести к пробою изоляции электрической дугой и короткому замыканию.
  • Не подключайте концы жил на шины РУ без опрессованных фабричных наконечников. Зажим конца провода подвернутого вокруг болта между шиной и шайбой не обеспечивает качество контакта как заводской наконечник. Плохой контакт при больших токах выгорает.
  1. Технические характеристики кабеля АСБ
  2. Технические характеристики проводов марки ПВ-1
  3. Обзор технических характеристик кабеля NYM, области применения и производителей
  4. Провод ПВ-3: технические характеристики, область применения, производители
  5. Применение, технические характеристики и монтаж провода РКГМ
Ссылка на основную публикацию
