При работе с электрикой автомобиля, например, вовремя ремонта или дополнения каким-либо устройством, часто приходится заниматься соединением проводов. Обычно, нет возможности сделать соединение контактов стандартным , и приходится прибегать к другим методам. Способов довольно много и у каждого есть как свои достоинства, так и недостатки.
Как правильно соединять провода в автомобиле

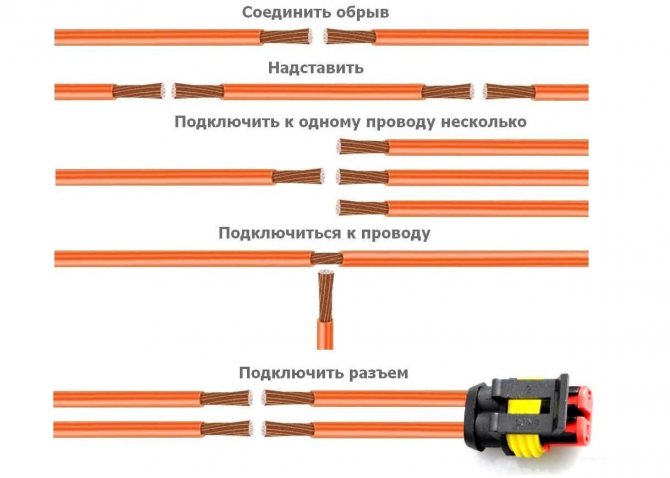

Соединять провода в автомобиле приходится в случае ремонта (если был обрыв), либо при установке дополнительного электрооборудования. Разбираемся, как правильно соединять проводку без специального инструмента своими руками, как от провода сделать ответвление, а также каких способов стоит избегать.
Несколько надежных способов скрутки двух проводов
:

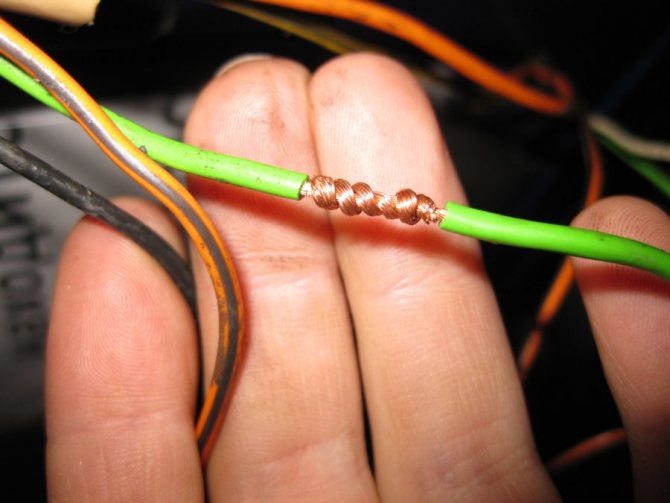

1.
Оба провода зачищаются примерно на 1-2 см. Скрещиваем провода в том месте, где заканчивается изоляция. Скручивать надо как можно плотнее, чтобы был хороший контакт. Дальше скрученный конец обвиваем вокруг одного из проводов.

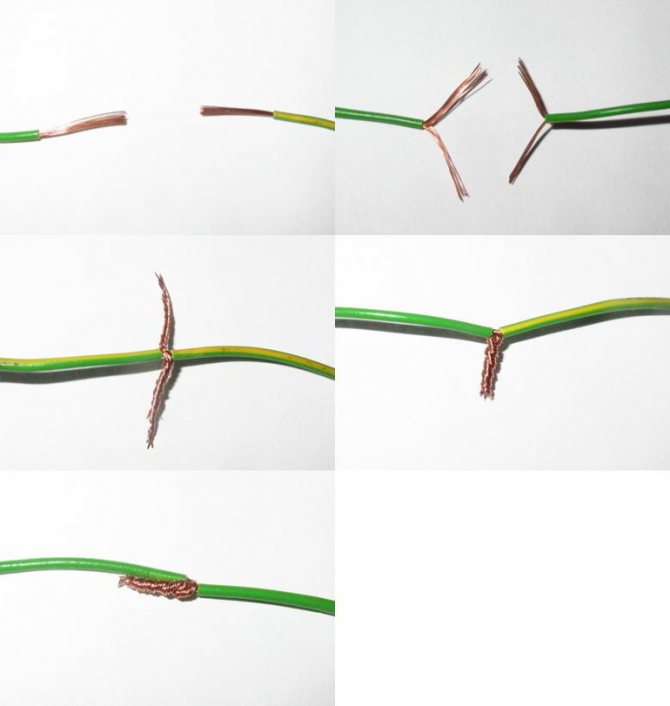

2.
Расплетаем жилки соединяемых проводов на два пучка каждый. Скручиваем их попарно, а затем скручиваем между собой ну и пригибаем к проводу.
Как от провода сделать ответвление.
С помощью ножа зачищаем 1-2 см провода, от которого надо сделать ответвление. Также зачищаем провод, который надо присоединить. Дальше в проводе, от которого делаем ответвление, разделяем жилы на 2 пары, делая ушко, в которое продеваем подсоединяемый провод. А дальше делаем скрутку.
Можно ли паять?

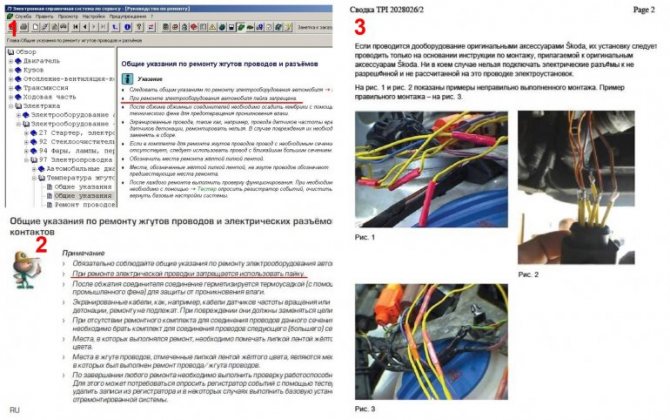

При ремонте электрической проводки запрещается использовать пайку. Так указывается в руководстве по ремонту автомобилей концерна VAG:
А как вы соединяете провода в своем автомобиле?
Ключевые слова: универсальная статья
Источник
Соединение двух проводов

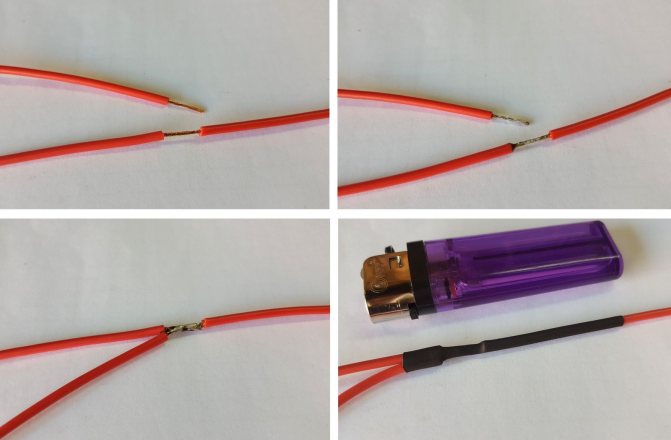

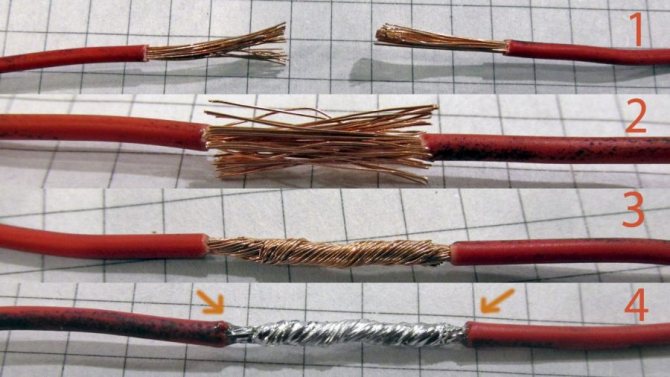

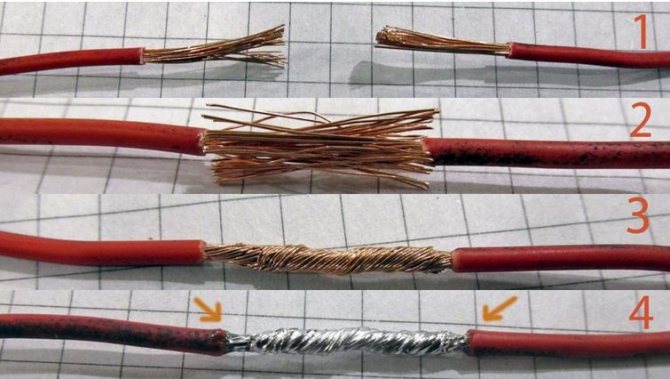

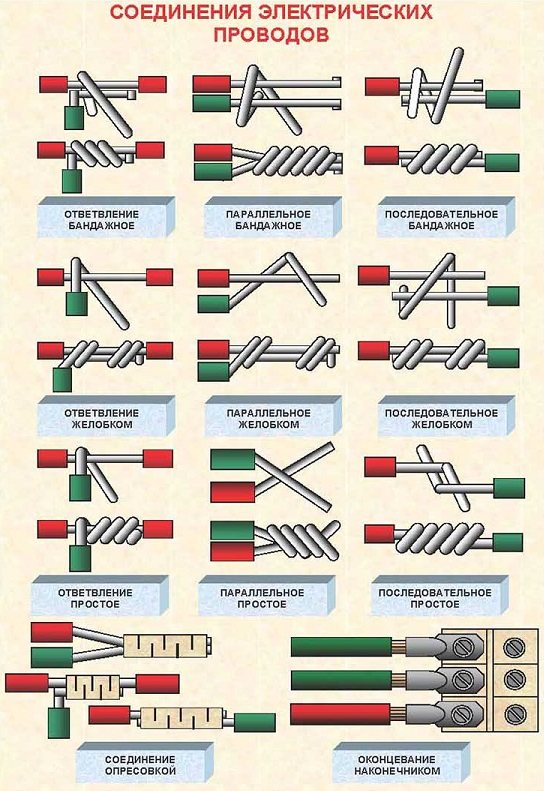

Чтобы соединение из двух кусков провода получилось без углов, бугров и прочего шлака следуйте методу приведенному на картинке:

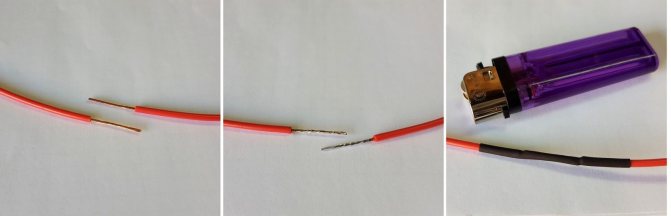

Все что потребуется это скрутить два провода (шаг 1, 2, 3) затем нанести Mechanic XG-Z40 и погреть место скрутки проводов зажигалкой. Смесь расплавиться и у Вас получиться соединение ничем не хуже пайки обычным паяльником. Все это дело следует закрыть термоусадкой и так же погреть зажигалкой.

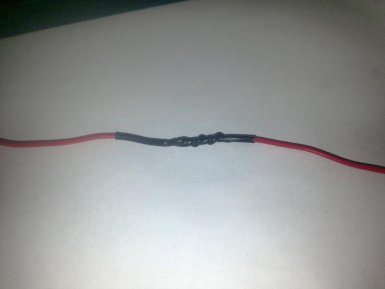

Таким образом у нас получается абсолютно прямой провод. Если подобрать цвет термоусадки схожий с проводами, то с первого взгляда и нельзя сказать, что он когда-то состоял из двух кусков.Такой способ избавит Вас от постоянных неудобств с паяльником. Все что Вам надо это зажигалка.

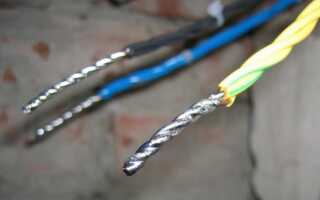

Плюсы и минусы скрутки проводов в авто
Проще всего соединить провода путём их скручивания. Это быстро и не потребуется никаких инструментов, помимо ножа для зачистки изоляционного слоя. При необходимости скрученные контакты очень легко разрываются без каких-либо приспособлений.
Недостаток скруток заключается в низкой надёжности, а также возможного нарушения контакта. При таком способе повышается риск окисления, что может привести к нестабильной работе запитанного потребителя.
Скрутку в автомобильной электрике не рекомендуется применять в цепях высокого тока. Например, для запитывания головного освещения или подключения противотуманных фонарей. Но она вполне сгодится для слаботочных цепей. Светодиодная подсветка вполне может состоять из скрученных соединений.

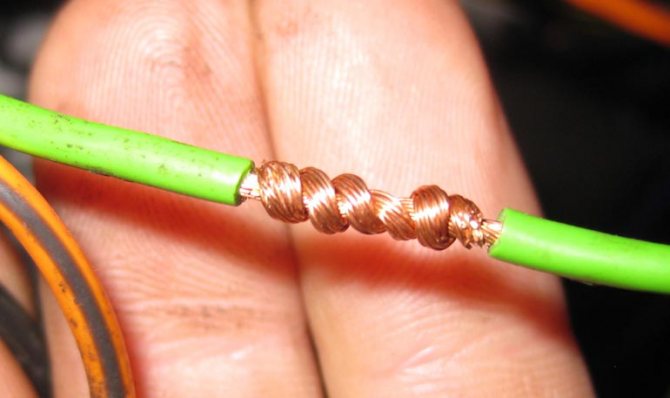

Надёжная скрутка делается путём переплетения распушенных кончиков в одно целое. Таким образом, обеспечивается хороший контакт между двумя проводниками.
Плюсы и минусы пайки проводов в авто
В большинстве работ с электрикой, пайка может оказаться очень надёжным соединением, но в автомобилях её рекомендуется не применять. Это связано с тем, что спаянный контакт подвержен окислению, что спровоцирует стремительное разрушение соединения. Паянное соединение не имеет гибкости и при минимальном физическом воздействии контакты, которые подгнили, распадутся.
Портится не сама пайка. Слабые места такого соединения находятся между изоляционным слоем провода и самой пайкой. Тут будет происходить окисление, которое спровоцирует надлом.
Также к отрицательным моментам стоит отнести неудобство такого способа. Пытаться спаять контакты под торпедо, где и примитивную скрутку не всегда можно нормально сделать, очень неудобно.

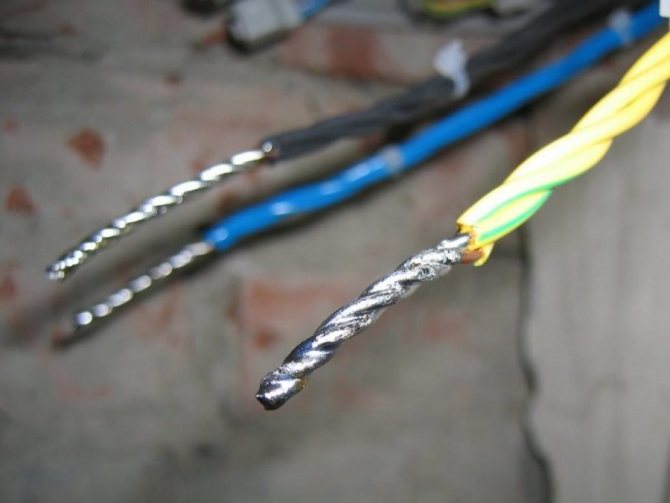

Надёжного паянного соединения можно добиться покрыв скрутку припоем и покрыв соединение специальным лаком, который будет препятствовать окислению.

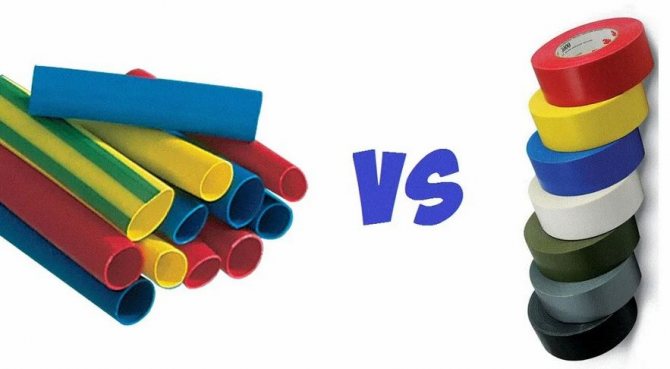

Термоусадка или изолента
Помните, что использование изоленты в подкапотном пространстве небезопасно. Под воздействием температуры она превращается в “лианы под капотом”, которые в скором времени могут привести к короткому замыканию. В большинстве своем изоляционная лента не отвечает никаким стандартам качества и в скором времени теряет свои свойства даже при комнатной температуре. Поэтому я советую Вам купить термоусадку, при том что стоимость её нередко меньше изоленты.

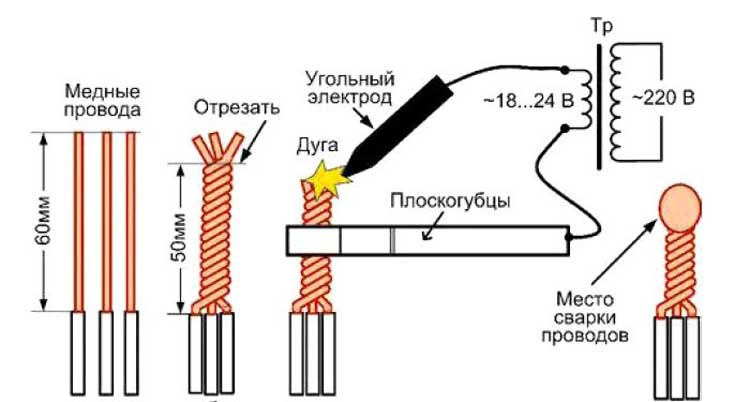

Плюсы и минусы сварки проводов в авто
Сварка проводов в автомобиле отличается большой надёжностью и долговечностью. В заводских условиях сварку контактов используют для создания надёжного соединения с «массой» автомобиля, а также в некоторые плюсовые контакты объединяются воедино с помощью сварки. Неоспоримым достоинством является то, что сварное соединение имеет минимальное сопротивление.
Тем не менее применять её в ремонтных целях очень дорого и часто неудобно.
Клеммник или скрутка. Что лучше для соединения
скрутка или клемма
Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход.
Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.
что лучше выбрать клеммник или скрутку
Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

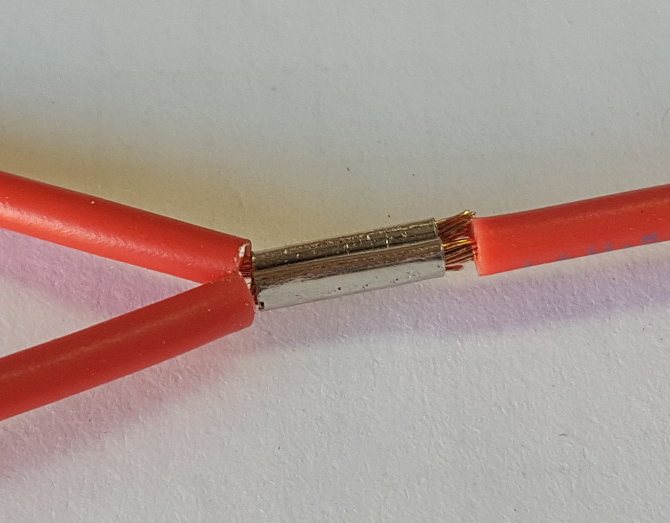

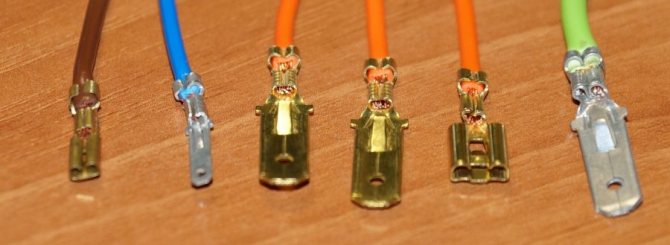

Плюсы и минусы обжимки проводов в авто
Всеми производителями автомобилей рекомендовано при ремонте электрики использовать именно обжим. Это популярный способ, у которого есть масса преимуществ:
Из недостатков можно выделить только то, что придётся купить специальный инструмент — кримпер. Несмотря на то, что некоторые муфты имеют полимерную изоляцию, рекомендуется дополнять соединение термоусадкой.
В завершении темы стоит напомнить, что независимо от выбранного способа важно соблюдать технику безопасности при работе с электропроводкой автомобиля. При ремонте нужно обязательно отключать аккумуляторную батарею. Все плюсовые контакты должны иметь надёжную изоляцию. В противном случае может произойти короткое замыкание, которое вызовет пожар.
Источник
Проводку в автомобиле паять нельзя. Или всё-таки можно?
Собрать клики проще всего, привлекая внимание к какой-то весьма простой, заурядной и обыденной вещи, обыгрывая ее в «желтом» стиле. Псевдосенсации и «разоблачения» хитрецы рождают из самых обычных вещей, и автомобильная тема не стала исключением. Масса автомобильных блогеров «открывают глаза» читателям на мнимую опасность совершенно обыденной бытовухи, заманивая пошловатыми заголовками. В последнее время мне на глаза часто стала попадаться тема опасности соединения автомобильной проводки с помощью пайки. Многие ведущие прикладных блогов и каналов о ремонте и обслуживании автомобилей отметились по теме в духе «если вы так сделаете, автомобиль загорится, взорвется, и все погибнут!», зачастую не обладая навыками в электротехнике и электромонтаже и действуя по принципу «слышал звон…». Мы же попробуем разобраться без дешевых сенсаций и вдумчиво. Начнем с начала. В практике ремонта немолодой машины, владелец которой обслуживает и чинит ее своими руками, нередко возникает необходимость работы с электропроводкой. Масса автомобилей, в силу возраста не являющихся дорогущими «компьютерами на колесах», вполне позволяют вольное вмешательство в электропроводку при наличии базовых навыков электромонтажа. Отремонтировать неисправные штатные электроцепи путем замены отгнивших от старости или оборванных проводов и восстановления контакта, подключить какое-то дополнительное оборудование, для чего требуется поставить промежуточное реле, врезать предохранитель, вывести разъем и тому подобное. Основные и наиболее распространенные в практике мероприятия, при которых требуется соединение проводов, выглядят так:
Все эти подключения в гаражных условиях выполняют зачастую методом скрутки проводов. Порой весьма вульгарной и грубой. И, несмотря на то что соединение на скрутке, проделанное аккуратно и тщательно, в целом работоспособно и имеет право на существование, минусов у него все же хватает. Контакт в скрутке способен ухудшаться со временем от окисления из-за нанесенного на медные жилки естественного жира с пальцев (если руки чистые), разных масел-солидолов (если руки перепачканы от ремонта), от легко попадающей извне влаги. Скруткой достаточно непросто обеспечить качественный контакт в проводах большого сечения, с протекающими токами от 10 ампер и выше – приходится зачищать скручиваемые проводники от изоляции на весьма существенной длине, что далеко не всегда возможно. Есть и другие подобные нюансы, и если вы копаетесь в машине с любовью и для себя, а не устраняете наспех неисправности перед продажей, то скруток желательно по возможности избегать.
В условиях же автозавода или мастерской хорошего уровня подключения и соединения в электропроводке выполняют, разумеется, не на скрутках, а посредством обжимки через втулки/ гильзы/ скобки или с помощью ультразвуковой сварки. Ультразвуковое устройство для сварки проводов – профессиональный прибор, и в арсенале гаражного мастера он не встречается. А вот обжим гильзами или скобами – процедура нехитрая, инструмент (обжимные клещи, кримпер) и расходники – недорогие, и соединить провода таким методом можно не хуже, чем на заводе.
Впрочем, многие обладают навыками пайки и ловко владеют паяльником, припоем и канифолью. Пропаять соединение вместо обжима гильзой – почему нет, если паяльник под рукой, а вот кримпера как раз нет? Однако ж нередко звучит мнение, что пайка в электропроводке автомобиля неприемлема. В чем причина? Объясняем!
При подготовке к пайке медные провода залуживаются – покрываются слоем припоя с использованием флюса (в качестве которого даже в XXI веке по-прежнему лучше всего работает старая-добрая канифоль), придающего припою текучесть и изолирующего от окисления точки пайки кислородом воздуха. Однако залуженный медный провод на стыке пропитанной припоем оголенной части и непропитанной, скрытой под изоляцией, теряет эластичность и приобретает определенную ломкость. Если говорить сухим языком науки – в процессе нагревания проволоки, изготовленной методом холодной деформации (а это метод, которым производится практически вся проволока, применяемая для электропроводки), происходят рекристаллизационные процессы, которые приводят к изменению физико-механических свойств меди, уменьшая стойкость к изгибу.

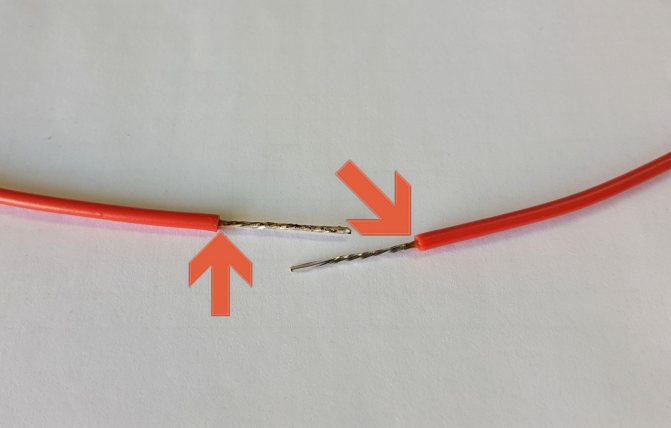

Залуженные, а затем спаянные проводники в точках, обозначенных стрелками, становятся более ломкими, нежели исходный провод. Для того чтобы сломать руками зачищенный от изоляции многожильный медный провод, его нужно сгибать до сотни раз подряд, а паяный достаточно согнуть в вышеозначенных точках для слома раз двадцать, и он отвалится…
Согласитесь, звучит убедительно не в пользу
применения пайки для соединения проводов в машине? Однако далеко не все так страшно, и те, кто обладает пониманием процессов и навыками пайки, используют ее в автомобильной проводке запросто, без проблем и практически без каких-либо ограничений!
Да, автомобиль в движении испытывает бесконечные вибрации, часто весьма интенсивные. И если спаянный провод свободно подвесить под капотом на длине с полметра, как веревочный мост над рекой, через некоторое время вихляния и болтания он действительно может дать излом на границе пайки и изоляции. Но даже в таких малореальных условиях произойдет это нескоро, и не факт, что вообще произойдет.
На деле же в автомобиле нет висящих проводников в электрооборудовании. Провода объединены в жгуты, перевязаны, уложены вдоль кузовных элементов и закреплены. Провисающие и не имеющие опоры участки типа выходов к датчикам или лампам фар обычно очень короткие. Если же проводится ремонт, и провода удлиняются, стыкуются или пробрасываются новые, заменяющие и дублирующие штатные (в которых контакт потерян и искать его сложнее, чем прокинуть «дублера»), то все эти новые провода также либо приматываются изолентой или пластиковыми стяжками к родным жгутам, либо размещаются в защитных электромонтажных гофротрубках, прихватываемых хомутами. Поэтому существенные колебания проводов, способные разрушить вибрацией паяное соединение, практически исключены! И соединять провода пайкой можно! Основных условий для надежного паяного соединения два. Первое – это щедрое использование термоусадки, обеспечивающей помимо электрической изоляции соединения не менее важную механическую защиту от крутого изгиба и риска того самого излома на границе залуженной и незалуженной части. Трубочка термоусадки должна закрывать не только место спая, но и иметь припуск на пару сантиметров в обе стороны от него. А для жестких проводников большого сечения спайку целесообразно затянуть двойным, а то и тройным слоем термоусадки один поверх другого.
Отметим еще вот что: использование дорогой и далеко не всегда доступной спецтермоусадки с клеевым слоем внутри для защиты пайки от влаги, которую часто рекомендуют все те же автоблогеры, совершенно не обязательно даже для подкапотных соединений. Да, для скрутки такая защита весьма полезна, ибо проникающая влага окисляет проводники в точках прижима друг к другу. Пайка же влаги не боится в принципе, а участки провода за пределами пайки, уходящие в изоляцию, пропитаны канифолью при залуживании и не пускают влагу под изоляцию, внутрь провода. Поэтому для защиты пайки достаточно самой обычной дешевой термоусадки – лишь бы оптимально подходила по диаметру.

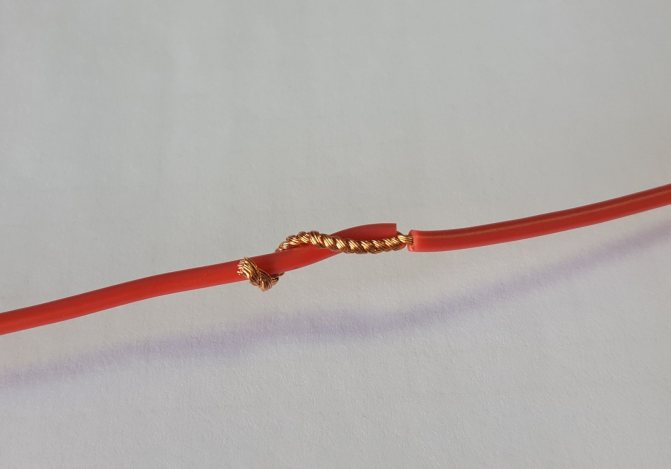

Аналогичным образом с помощью пайки выполняются и разветвления проводов, стыки проводов, подпайка разъемов и т. п.:

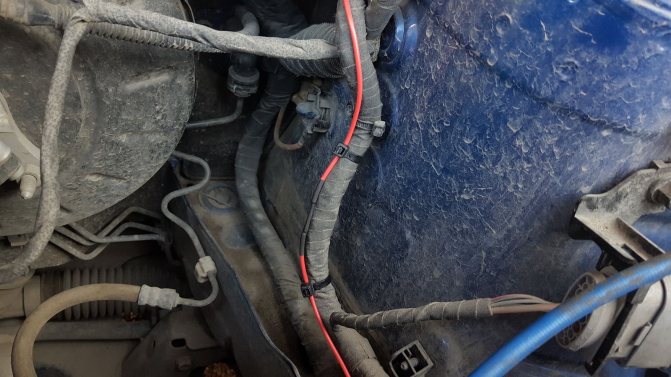

И второе, еще более важное условие – тщательная фиксация проводников, в которых используется пайка, хомутами или изолентой к штатным жгутам или иным неподвижным элементам под капотом, торпедо и т. п. Красный провод на фото как раз имеет в середине затянутую в термоусадку пайку, место которой прихвачено стяжками к толстому и жесткому жгуту выше и ниже соединения и полностью защищено тем самым от колебаний, способных привести к излому:
Неужели страшилки о недопустимости пайки электропроводки вообще ни на чем не основаны? Весьма вероятно, что слухи о чрезвычайной ломкости паяных проводов возникли благодаря использованию в качестве флюса так называемой «паяльной кислоты», представляющий собой обычно хлорид цинка (цинк, растворенный в соляной кислоте).
Кислоту применяют для пайки разного грубого чермета, для электрических соединений ее применять не принято. Однако ее нередко используют китайские малые производители всякой бытовой электронной дряни с преобладанием в производственном процессе ручного монтажа. «Паялы» залуживают кончики проводов перед пайкой для максимальной скорости процесса не паяльником и канифолью, а поочередным окунанием в чашечку с раствором хлористого цинка и чашечку с расплавленным припоем. Поначалу никаких проблем это может не вызывать, однако со временем провод на стыке залуженной и голой медной части начинает разрушаться кислотным остатком, жилы зеленеют, истончаются и ломаются даже от легкого изгиба. Но, откровенно говоря, в пайке автомобильных проводов такая ситуация способна иметь место лишь при катастрофической безграмотности паяльщика, и огульно распространять «кислотную проблему» на пайку в общем и целом – то же самое, что ругать бензиновую машину за то, что она не едет на залитом в бак дизеле…
LizarD71 › Блог › Соединение проводов в авто: пайка, скрутка, обжим?
Этот вопрос посещает, пожалуй, каждого, кто впервые сталкивается с задачей самостоятельного дооснащения своего любимца всякой, полезной для авто, всячиной. Я не был исключением, и прежде чем шаловливыми ручками лезть свеженький продукт немецкого автопрома, решил основательно подготовиться, дабы не кусать потом локти. Основные требования
к соединениям я бы обозначил следующие: — физическая прочность; — электрическая надежность (низкое сопротивление); — во многих случаях герметичность. Рассмотрим по порядку основные варианты:
Пайка
Главная проблема здесь — активное окисление соединения в условиях уличной эксплуатации, что в конце концов приводит к разрушению соединения. Конечно, можно защитить соединение, но в этом случае затраты времени и сил будут неоправданно большими. К тому же, концерн VAG официально запрещает использование пайки при ремонте. На изображении ниже: 1. Официальное руководство по ремонту ElsaWin для автомобилей VAG группы 2. Программа для саморазвития для механиков автомобилей всё той же VAG группы SSP-91 3. Указание для службы сервиса по установке дополнительных электрических аксессуаров TPI 2028026
