Как опломбировать вводной автомат в щитке — видео, фото, способы

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В одной из своих статей я уже подробно рассказывал, что перед любым прибором учета, хоть однофазным, хоть трехфазным, должен быть установлен вводной коммутационный аппарат.

Это может быть, и автоматический выключатель, и дифавтомат, и выключатель нагрузки, и рубильник с предохранителями, и даже пакетный выключатель, хотя последний я вообще не рекомендую к установке.

Естественно, что любой из перечисленных выше вводных коммутационных аппаратов в таком случае необходимо будет опломбировать.

Но как это можно осуществить?

Легко! Есть несколько распространенных вариантов. Но я хотел бы отметить то, что в данной статье буду рассматривать способы пломбировки исключительно модульных устройств.

Пломбировка вводного автомата в РЩ

На входе линий электропитания в различные объекты, здания, сооружения, жилые или производственные в распределительных щитах устанавливаются вводные автоматы. После которых, осуществляется распределение электроэнергии по розеточным, осветительным группам, на отдельные приборы повышенной мощности и другие. В этих же РЩ устанавливают узел учета расхода электроэнергии. В большинстве случаев такие распределительные щиты являются местом балансового разграничения между потребителем и электроснабжающей организацией.

Как выбрать вводный автомат в квартиру – советы и рекомендации

Вводный автомат это защитное устройство в доме при использовании электрической сети. Если возникает короткое замыкание или другая аварийная ситуация, выключатель обесточит электросеть. Чтобы обеспечить безопасность, важно уметь выбирать автоматику. Ошибки расчета приведут к поломке электроприборов и даже возгоранию.

Для чего нужна пломбировка вводного выключателя

До счетчика устанавливается вводное коммутирующее устройство, это может быть даже простой рубильник с блоком предохранителей. Но в большинстве случаях в современных сетях ставят дифавтомат или защитный автоматический выключатель. Вводной автомат и счетчик находятся на балансе энергопоставляющей организации и пломбируются их представителем.

Пример установки распределительного шкафа на стене здания и размещения в нем узла учета с водным автоматическим выключателем.

Для исключения несанкционированного подключения до счетчика с целью воровства электроэнергии клеммы с контактами счетчика и вводного автомата надежно закрываются и опечатываются. Пломбы ставит представитель организации, которая поставляет электроэнергию, составляется акт балансового разграничения. За все элементы электросети после счетчика несет ответственность потребитель электроэнергии. Конструкции счетчиков и вводных автоматов могут быть различные, поэтому при пломбировке надо учитывать эти особенности.

Читайте так же статью ⇒ Как опломбировать счетчик электроэнергии.

Нужен ли в квартире или в доме вводной автомат

Для защиты дома от возгорания электропроводки устанавливается вводный автоматический выключатель. Обычно его монтаж производится на лестничной площадке перед счетчиками, но также устанавливают дополнительные автоматы в квартире. Монтируется прибор в распределительной коробке и пломбируется. Доступ к общему выключателю только у электрика дома, несанкционированная попытка проникновения приведет к выплате штрафа.

Виды пломб

Пломбой считается элемент одноразового использования, позволяющий проконтролировать факт несанкционированного проникновения к охраняемому объекту. Они повышают эффективность целого ряда организационных и практических мероприятий:

  • Исключают или сводят к минимуму потери электроэнергии;
  • Делают более эффективную систему учета расхода электроэнергии;
  • На производственных объектах положительно влияют на культуру и дисциплину труда.

Основной задачей пломбы является не возможность ее снятия, без внешних факторов повреждения, которые сразу будут заметны. Все виды пломб можно разделить по следующим признакам:

  • Материалу изготовления;
  • Конструкции;
  • Принципу действия.

Тросовая пломба может использоваться как замок, прочность, гибкость и длина троса позволяют продевать его через несоосные отверстия в дверях шкафа или петель. Трос протягивается через пластиковый разрушаемый корпус с индивидуальным номером.

Пластиковая пломба УНИСИЛ затягивающаяся конструкция с надежным замком, имеющим металлический вкладыш с четырьмя лепестками, имеет пресованный индивидуальный номер на пластиковой поверхности.

КРАБСИЛ – металлическая пломба в виде клипсы, фиксируется спиральной проволокой, на поверхности клипсы отпрессован индивидуальный номер;

ЭДСИЛ-Н – это пластиковая пломба, фактически аналог марки УНИСИЛ

Свинцовые и полиэтиленовые пломбы – имеют диаметр 10 или 16 мм2, цилиндрическую форму через отверстия которой продевается проволока, после чего вся конструкция прессуется пломбиратором с оттиском номера или другого индивидуального знака.

Пломбировочные наклейки имеют особенный химический состав клеящего слоя, при снятии листа с поверхности его не имеет смысла приклеивать на прежнее место, проявляется надпись «Вскрыто» или «Вскрыто, Составьте акт!».

Несколько видов номерных пластиковых пломб реверсного типа

Номерные пластиковые пломбы – имеют цилиндрический прозрачный корпус с индивидуальным номером. Крепится пломба на проволочную петлю, виксируется пластиковой защелкой или поворотным механизмом, после чего поворотный флажок отламывается.

  • Цена: 1,88 грн. – 4.7 руб.

Для пломбирования элементов электроустановок, чаще всего используют пластиковые или свинцовые пломбы.

Устройство и принцип работы

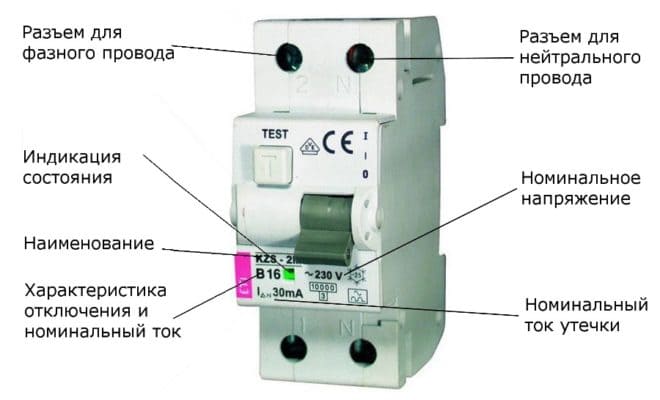

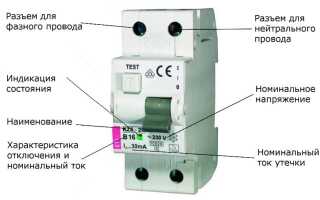

Внешне прибор похож на обычное защитное устройство, которое устанавливается в распределительном щитке. Главное отличие от других средств защиты – большая величина номинального тока.

Элементы:

  • соленоид;
  • биметаллическая пластинка.

При возникновении короткого замыкания стремительно увеличивается сила тока. В катушке соленоида образуется мощное магнитное поле, из-за которого сердечник втягивается внутрь и цепь разрывается.

Автоматы различаются по количеству полюсов, номинальному току, потребляемой мощности, фазности электропитания.

Способ №2 (пластиковые боксы)

Вторым, и более правильным способом, про который я уже неоднократно рассказывал на страницах своего сайта — это установка вводного автомата (или прочего коммутационного аппарата) в отдельный пластиковый бокс серии КМПн, который будет отдельно пломбироваться, независимо от счетчика электрической энергии.

Внутри этого бокса имеется DIN-рейка, на которую устанавливается вводной автомат.

Затем на автомат одевается лицевая панель (крышка) и бокс пломбируется в двух местах.

Для этого на нем имеются специальные отверстия («ушки»).

Далее имеется два пути решения по установке данного бокса.

Бокс можно установить на монтажной панели в свободном пространстве щита, либо вообще вынести за его пределы. Это все на Ваше усмотрение. Но лично для меня такой вариант не приемлем. Не понимаю, зачем выносить вводной автомат за пределы щита в отдельном маленьком боксике, когда приобретен и установлен полноценный электрический щит.

Поэтому я всегда устанавливаю боксы непосредственно на DIN-рейке щита. Но в таком случае, придется, как говорится, немного «поколхозить», ведь они не предназначены для такого способа установки.

Итак, заднюю стенку бокса разделяем на две части, т.е. вырезаем из нее встроенную пластиковую DIN-рейку.

Затем нужно соединить полученные половинки на прежнем расстоянии друг от друга любым удобным для Вас способом. Я использую для этого стеклотекстолит. Выпиливаю вот такую площадку, просверливаю в ней и в половинках от бокса отверстия для крепежа.

И закрепляю это все с помощью винтов и гаечек.

Теперь вводной автомат будет устанавливаться непосредственно на DIN-рейку щита. Скрепленную конструкцию заводим под DIN-рейку щита, а затем на нее сверху защелкиваем верхнюю крышку бокса. Иногда крышка бокса соединяется к основанию с помощью саморезов, в моем же случае — с помощью пластиковых защелок.

В итоге получается, что бокс держится исключительно на автомате, но в этом нет ничего криминального, ведь нам лишь нужно скрыть доступ к его зажимам.

Выглядеть это будет в щите примерно так.

Таким образом, автомат будет стоять на одной высоте с остальными модульными устройствами и нет необходимости пломбировать весь щит, как в первом варианте.

Вместо «модернизации» пластикового бокса можно применить уже готовое устройство блокировки выводов (БВМ) от IEK (артикул MVA20D-BVM). Оно подходит для модульных устройств любых производителей.

Корпус устройства блокировки выводов (БВМ) состоит из двух половинок.

С его задней стороны уже имеется вырез для крепления автомата к DIN-рейке щита.

Получается примерно вот так.

Способы пломбировки

Способ пломбировки вводных автоматических выключателей зависит от многих факторов:

  • Условий расположения;
  • Типа автоматического выключателя;
  • Условий эксплуатации и других обстоятельств;
  • Виду пломбы.

Рассмотрим способы пломбировки наиболее часто, используемых в современных электрических сетях модульных систем автоматического отключения.

Время — токовая характеристика

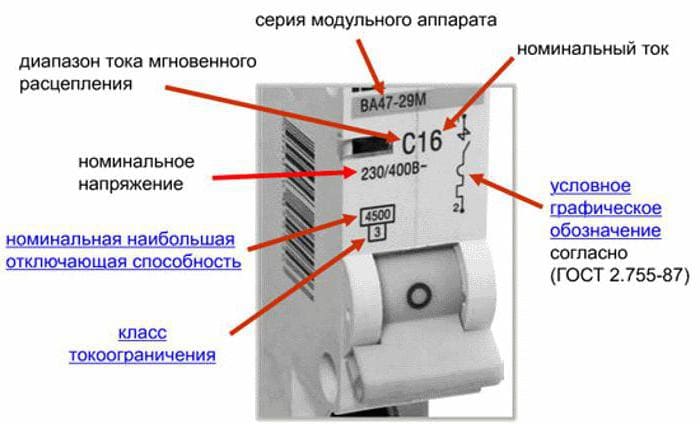

Времятоковые характеристики автоматических вводных выключателей маркируются латинскими буквами A, B, C и так далее. К группе А относятся устройства с наибольшей чувствительностью. Далее характеристики загрубляются, и приборы класса В будут срабатывать при 3-4 кратном превышении номинального тока. Автоматика класса С и D ставится при наличии в доме мощного оборудования – электроплит, котлов, сварочных аппаратов. Точные данные в документации к автомату.

Пломбировка РЩ

Самым простым способом ограничить несанкционированный доступ к контактам вводного автоматического выключателя считается пломбировка дверцы распределительного щитка.

Один из вариантов пломбировки распределительного шкафа

Но такой способ оказывается не всегда удобным для потребителя электроэнергии, если в распределительном шкафу находятся защитные автоматы на отдельные группы сети и другие элементы. Каждый раз при необходимости обслуживания оборудования или в процессе эксплуатации при необходимости отключения отдельных групп или элементов оборудования придется вызывать представителя энергоснабжающей организации. Поэтому чаще используются другие способы, менее ограничивающие свободу действий потребителей электроэнергии.

Способ №5 (наклейки)

В последнее время инспекторы стали активно пользоваться пломбами-наклейками, которые клеят прямо на вводные коммутационные аппараты. Вот пример такой наклеенной пломбы на вводном автомате.

Аналогичными пломбами у нас также пломбируют и крышки вторичных обмоток трансформаторов тока.

Это наиболее простой и дешевый способ пломбировки, правда не все энергосбытовые компании им пользуются, и порой заставляют применять другие способы, указанные в данной статье.

Видео по материалам статьи:

P.S. Я рассказал Вам про распространенные способы пломбировки вводных коммутационных модульных устройств. Возможно, какие-то способы я упустил из виду — Вы можете меня дополнить в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Read Full Article

Расчет автомата ввода

Перед приобретением автомата важно правильно его рассчитать.

Характеристики:

  • количество полюсов;
  • времятоковую характеристику;
  • номинальный ток;
  • установленная мощность;
  • номинальный ток утечки;
  • линейное напряжение;
  • селективность;
  • максимальный ток короткого замыкания.

Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.

На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.

Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.

Расчет для электросети квартиры 220 Вольт

Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:

Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.

Расчет для электросети квартиры 380 Вольт

Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:

Ip=Pp/( Uн*cosф). Uн – это напряжение сети.

Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

Типы

Автомат выбирается с учетом схемы электросети и ее потребностей. Выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные устройства.

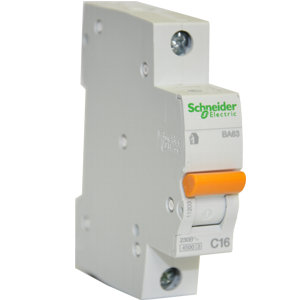

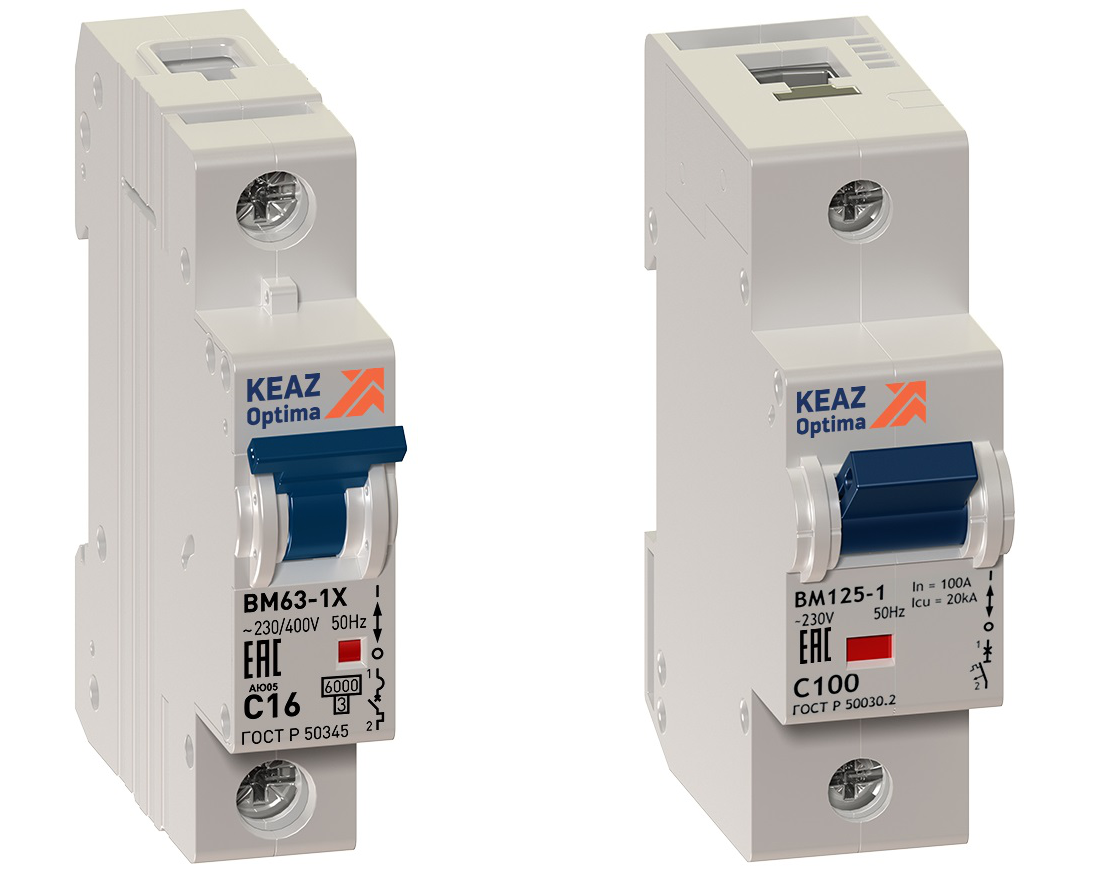

Однополюсный

Выключатель с одним полюсом используется в электрических сетях с одной фазой. Разные модели отличаются разными характеристиками, от которых зависит скорость отключения. В состав входят два механизма расцепителя – электромагнитный и тепловой.

Один срабатывает при коротком замыкании, второй при превышении нагрузки в течении определенного времени. Подсоединяется через верхнюю клемму, к нижней включается отходящий провод.  Принцип действия такой же, как у отводящих автоматов, но номинал тока выше.

Двухполюсный

Используется в однофазном вводе. В конструкции блок с двумя полюсами, которые оснащены рычажками и общей блокировкой между механизмами выключения. То есть главное отличие от однополюсника в том, что при неполадке на любой из идущих от него линий, отключатся обе. Двухполюсники используются в типовых современных квартирах.

Нельзя заменить один двухполюсный выключатель двумя однополюсными автоматами! Это запрещено ПУЭ.

Трехполюсный

Для сетей на три фазы используются трехполюсники и четырехполюсники. Такие электросети есть в домах, где готовка пищи производится на электрических плитах. Для подключения трехполюсного автомата к каждой клемме подключается по фазе. В приборах с четырьмя полюсами дополнительно используется нейтральный провод.

При монтаже своими руками земля (не нейтраль) никогда не должна проходить через автомат.

Щиты с отсеком для размещения вводного автоматического выключателя

Учитывая необходимость пломбировки многие производители РЩ,РШ,РУ внутри делают отсек для установки вводного автомата, который закрывается передней панелью с элементами для установки пломб. Остальные приборы имеют свободный доступ для обслуживающего персонала.

Вариант учетно распределительного щита с размещением отсеков различного назначения

Очень удобный распределительный щит, в левой части расположены узел учета, ниже отсек для вводных автоматов, все элементы пломбируются представителями энергоснабжающей организации. Правая часть принадлежит потребителю электроэнергии, при необходимости тоже может быть опломбирована должностным лицом ответственным за электрохозяйство.

Читайте так же статью ⇒ Соединение автоматов в щитке.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение – фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное – это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Схема включения

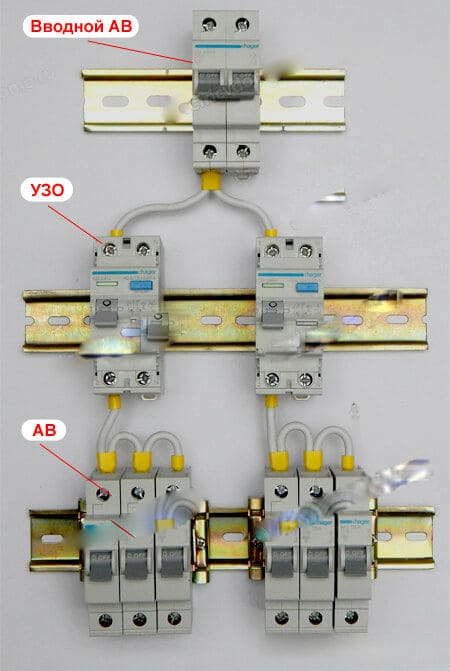

Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при  ремонтных работах. По этой причине автомат устанавливается перед счетчиками.

Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.

Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.

Один из часто задаваемых вопросов

Зачем на наклейке чувствительный магнитный датчик?

Действительно в случае пломбировки вводных автоматических выключателей он не требуется. Но пломбировочные наклейки универсальны, ими пломбируют электрические счетчики, приборы расхода воды и другие, где некоторые мудрецы пытаются нарушить их работу, используя магниты.
