Как подключить заземление в щитке. Как сделать заземление правильно в квартире или частном доме


Если вы решили менять полностью всю проводку у себя дома, то вопрос где взять заземление в квартире, у вас обязательно возникнет. Реконструкция проводки включает в себя замену старых двухжильных проводов на новые трехжильные, с отдельной жилой под заземление.


Эту жилу необходимо где-то подключить в общем электрощите подъезда. Главное что вы должны помнить — не всегда этот проводник можно подключить безопасно. Прежде всего выясните, что за система заземления у вашего электрощита.

Зачем нужно заземление в квартире

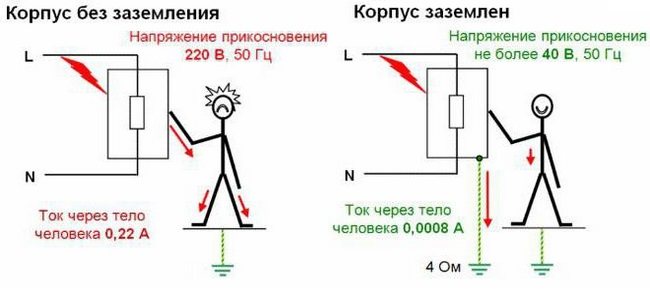

Заземление необходимо для защиты электроприборов и пользователей от негативного воздействия высокого напряжения. В основном контур заземления устанавливают для обеспечения защиты пользователя бытовой техники от удара электрическим током при соприкосновении с металлическими элементами неисправного устройства.

зачем нужно заземление

Заземление также необходимо для работы некоторых приборов, нуждающихся в надежной защите от воздействия статического напряжения, сильных перепадов значений тока и напряжения. Современные квартиры оснащают выделенным проводом заземления (имеет желто-зеленый цвет), который подводят ко всем розеткам.

Ошибки при установке ЗУ

К типовым недостаткам, часто встречающимся на практике, относятся:

  1. Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
  2. Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
  3. Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
  4. Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
  5. Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
  6. Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
  7. Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.

По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.

Популярные системы заземления

Существует несколько вариантов обустройства системы заземления. Нормы и требования, предъявляемые к ним перечислены в ПУЭ — правила устройства электроустановок. Все существующие системы определенным образом маркируют. Например, TN-C – система заземления, распространенная в домах старого жилого фонда.

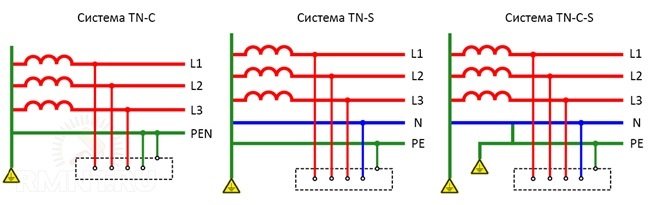

системы заземления квартир

Она характеризуется низким уровнем безопасности. При организации этого варианта защитный провод соединяют с рабочим. Отдельно заземляющий проводник в схеме отсутствует. Также существуют системы TN-S, TN-C-S, TT, IT. В новостройках используют варианты: ТN-S и ТN-С-S. В этом случае проводку прокладывают трехжильным кабелем, обеспечивая выделенное заземление. Подробнее о системах заземления.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

  1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
  2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Как подключить заземление в щитке. Как сделать заземление правильно в квартире или частном доме

Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

Не пропустите: Что делать сначала: электрику или штукатурку стен. Электропроводка под штукатурку: правила монтажа, штробление, поиск скрытого кабеля

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Как подключить заземление в щитке. Как сделать заземление правильно в квартире или частном доме

Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

Как проверить наличие заземления в розетке

Чтобы узнать, есть ли заземление в доме необходимо отключить электроэнергию на вводном щитке и разобрать одну из розеток в квартире. После этого нужно визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке:

проверка заземления в розетке

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза), значит заземление отсутствует. Также если между нулем и заземляющей клеммой стоит перемычка, значит реализовано зануление электропроводки, что крайне опасно. Также необходимо заглянуть в этажный щиток и убедиться, что в нем есть клемма земля, что к ней приходит и отходит желто-зеленый провод.

Может конечно получится так, что в ВРУ стоит перемычка, тогда определить наличие и исправность заземления можно в розетке при помощи мультиметра. При проверке мультиметром напряжение между фазой и усиком земли должно немного отличаться от напряжения между фазой и нулем.

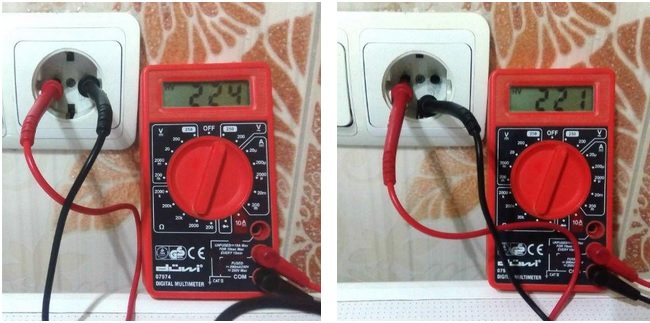

проверка наличия заземления мультиметром

Еще можно проверить наличие заземления в розетке контрольной лампой, но в этом случае говорить о наличии заземления, а не зануления, будет отключение УЗО, что не всегда случается. Этот метод весьма сомнителен.

Еще признаки отсутствия заземления:

  • Ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники.
  • Частый выход из строя приборов, подключаемых к домашней сети.

Как сделать заземление, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

  1. Использование УЗО.
  2. Монтаж местного контура.
  3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже).

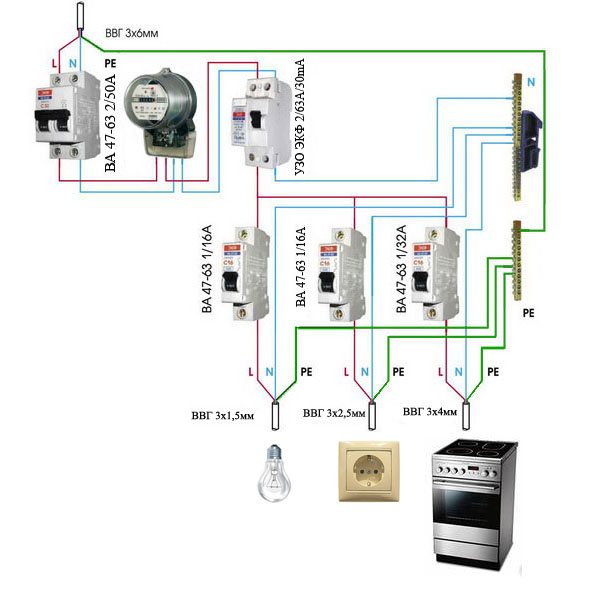

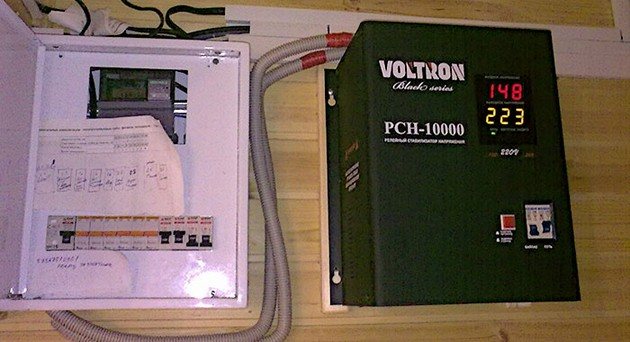

Устройство защитного отключения УЗО. Схема подключения в квартире

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

  1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.

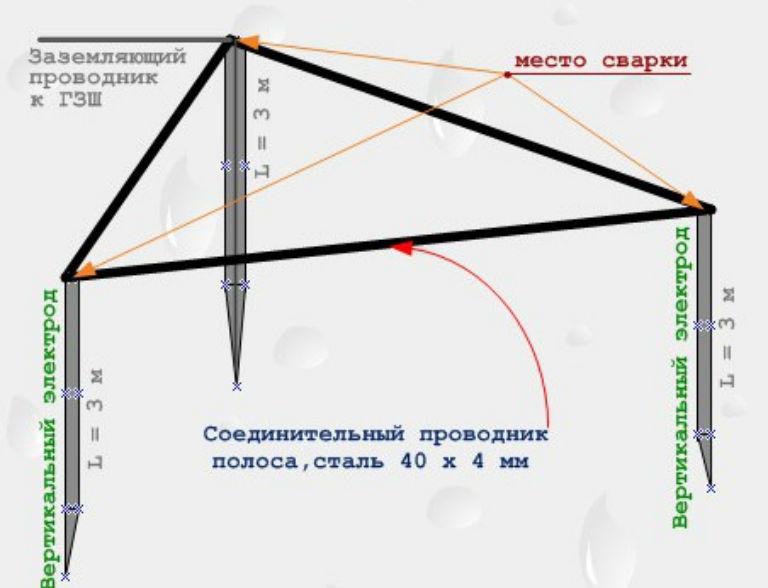

  2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
  3. Затем они свариваются между собой широким металлическими полосами.
  4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Подробней о такой конструкции вы можете прочитать в нашей статье «Контур заземления, что собой представляет и как он работает»


Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

Важно! Переходное сопротивление зависит от состояния стыков и соединений в трубах, которые с течением времени из-за покрытия ржавчиной плохо проводят ток.

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Совет специалиста

Если в вашей квартире отсутствует заземление, воспользуйтесь услугами специализированной компании, которая не только выполнит работу по нормам и правилам, но и предоставит необходимые документы, и гарантию на выполненные работы.

В старых домах с четырехпроводным стояком (3 фазы + ноль) следует использовать только 2 провода. Для повышения безопасности применяйте УЗО. Если делаете ремонт электропроводки в квартире, закладывайте проводку трехжильным кабелем, но третий защитный проводник, заземление, не подключайте с обеих сторон до лучших времен. Рано или поздно и ваш подъезд переведут на систему заземления TN-C-S, тогда подключитесь.

Для большего понимания вопроса рекомендую к просмотру видео:
Есть чем дополнить материал? ОСТАВЬ КОММЕНТАРИЙ

Порядок подключения заземления

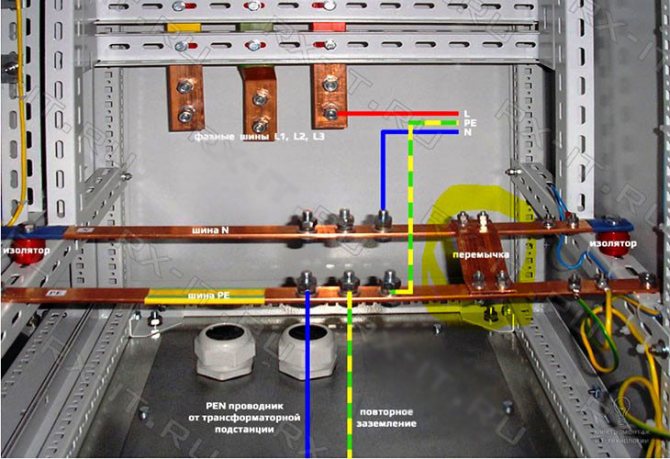

  1. Выполняется подсоединение фазного провода, ведущего от квартиры, к шине, к которой был присоединен старый провод.
  2. Подсоединение рабочего нулевого провода N к шине, имеющий нейтральные провода.

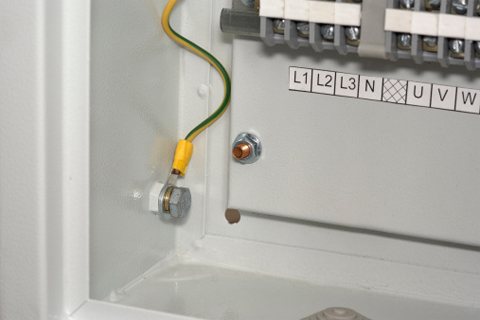

  3. Присоединение заземляющего РЕ провода (нулевого защитного) к корпусу щитка.

Подключение заземления
Особенности подключения заземления.

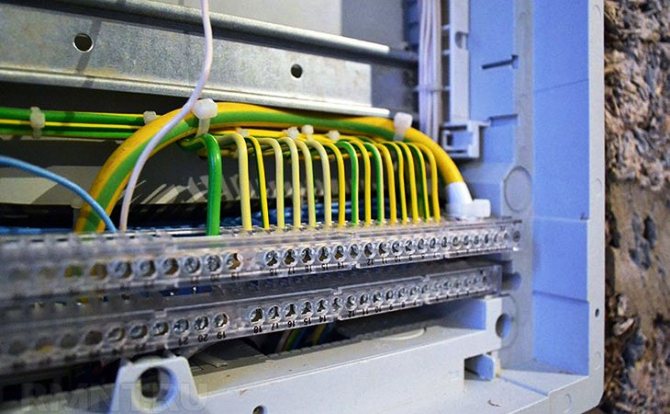

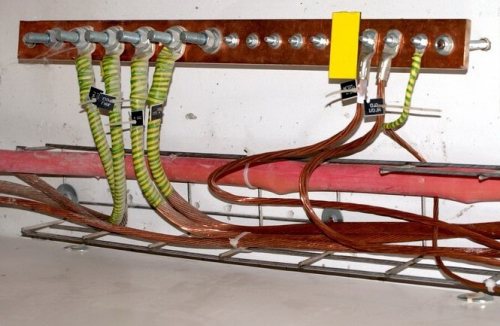

Присоединение всех заземляющих проводов, находящихся в щитке, на 1 зажим (болт) запрещается. Для этой цели применяйте различные болты. Лучшим вариантом является использование шины: она прикручивается к щитку, а затем подсоединяется провод РЕ.

Обязательно учтите следующее:

  1. Если ввод трехфазный, все проводники должны быть с одинаковыми сечениями (если они медные, сечение должно быть не более 16 кв. мм).
  2. Под одну клемму автомата зажимается не более 2-х проводников, имеющих одинаковое сечение.
  3. Для получения равномерной нагрузки лучше всего использование 3-х фазного подсоединения к варочной поверхности.

Каждая металлическая часть в ванной комнате, начиная с труб, ванны, экрана теплых полов и другие, а также заземляющий проводник розетки, если он есть в комнате, присоединяется к шине ДСУП (КУП), находящейся здесь же. Питание розетки производится с использованием трехпроводной схемы.

Заземление
Как подключить заземление своими руками.

Сечение всех проводников РЕ при наличие механической защиты должно быть 2,5 кв. мм, а без механической защиты – 4 кв. мм. Сечение проводника, идущего от ДСУП шины к шине этажного щитка РЕ, должно быть 6 кв. мм.

Желательно выполнить подключение так, чтобы цепь освещения и силовые (розеточные) цепи были разъединены. Но, возможно подключение смешанного питания. Линии же, идущие на силовые установки (плиту, духовой шкаф, автоматическую стиральную машинку) подключаются раздельно.

Некоторые многоквартирные дома нового типа, строительство которых производилось с 1997 года, оборудованы системой TN-S, которая предусматривает разъединение нулевых проводников – рабочего и защитного. Этот вид заземления считается более надежным. Когда дом подключается, то отдельно выполняется прокладка заземляющего провода, вместе с которым прокладывается фазный и нулевой провода от подстанции к электрическим щитам здания. Это создает все необходимые условия для подключения заземления в квартирах, которое проводят аналогично вышеописанному.

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ – выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма – 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Понятие и виды

Самым нарочным примером заземления является громоотвод, проводящий электрический разряд по пути наименьшего сопротивления от наивысшей точки в почву, минуя системы электрокоммуникации здания. Для высоковольтных линий громоотводами являются опоры ЛЭП (линия электропередач), которые не дают возможность доставать грозовым разрядам до провода, тем самым создавать перепады напряжения в сети во время грозы.

Второй вид – УЗИП (устройство защиты от импульсных перенапряжений). Один электрод присоединён к низковольтному проводу, а другой заземлён. Пространство между электродами заполнено преимущественно инертным газом. При достижении определённого напряжения на 1–5%, ниже, чем максимальное при котором может функционировать тот или иной прибор, происходит пробой – напряжение выравнивается. УЗИПы используются для ликвидации остаточного напряжения на сетевых коммутационных кабелях.

Третий вид применяется для заземления в многоквартирном доме. В качестве заземления используется нулевой или дополнительный заземляющий провод, который подводится к каждому гнезду как дополнительный контакт розетке 220В или в случае промышленного 3-фазного напряжения 380В.
