Как Провести Интернет Через Розетку 220 V с Помощью Powerline Адаптера?

адаптеры

Сегодняшняя тема — про разводку интернета через розетку (220V) по электрической сети с помощью технологии Homeplug AV и работающие с ней PowerLine адаптеры. Она будет интересна тем, кому лень долго разбираться во всех тонкостях настройки Wi-Fi роутера или тянуть кабели через всю квартиру. Но при этом очень хочет подключить интернет более, чем к одному компьютеру в квартире — к ноутбуку, телевизору или смартфону/планшету. И я вас хочу обрадовать — такая возможность есть! И воспользуемся мы для воплощения в жизнь нашей идеи обычной разводкой электросети по вашему дому — передача интернета и WiFi будет там, где есть электрическая розетка 220 V.

О технологии HomePlug AV и адаптеры PowerLine

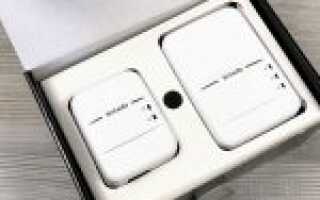

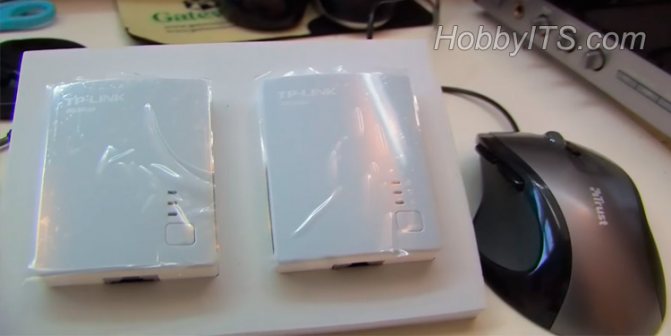

Провести интернет через розетку 220 Вольт позволяет специальное устройство стандарта HomePlug — так называемый, PowerLine адаптер (я использовал набор от фирмы Tenda). А точнее несколько таких приборов — по одному на каждый компьютер. Выглядит он как небольшая коробочка с вилкой — наподобие зарядки от мобильного — и имеющая сетевой разъем RJ-45 под витую пару.

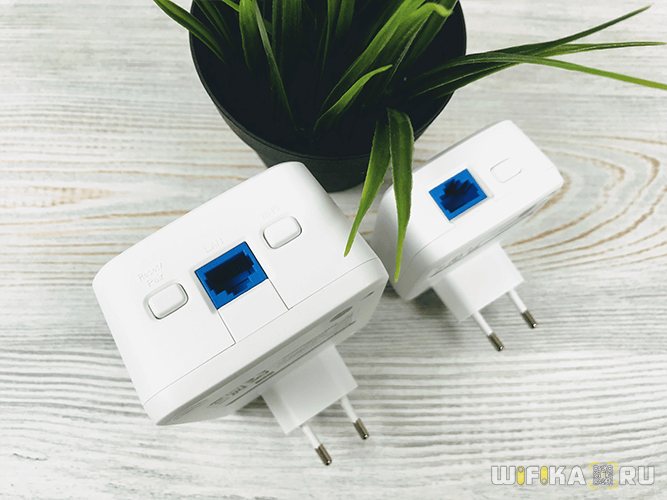

кнопки

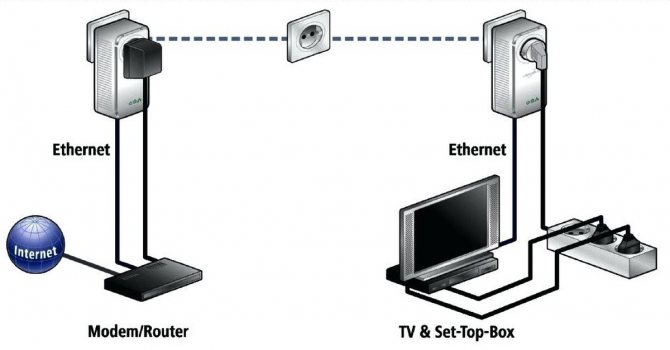

Схема работы сети до безобразия проста. Вы покупаете несколько HomePlug адаптеров — столько, сколько вам нужно прицепить компьютеров. Вставляете в один из них патчкорд, соединяя с роутером, настроенным на интернет провайдера. И втыкаете его в розетку — отсюда и название технологии («PowerLine» означает в переводе «электропроводка»).

В соседнем помещении вы вставляете точно такой же PowerLine адаптер и подключаете его так же витой парой к другому компу — все, интернет через розетку 220 В проведен. Остальные параметры локальной сети (IP, шлюз и т.д. и т.п.) настраиваются точно так же, как если бы вы тянули стандартным способом сетевой кабель.

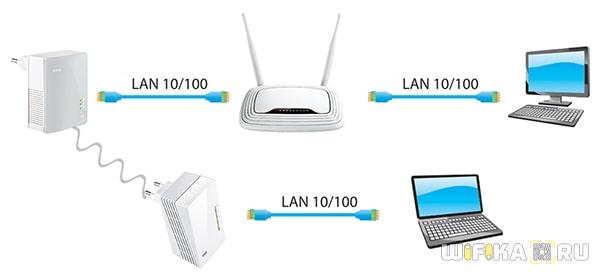

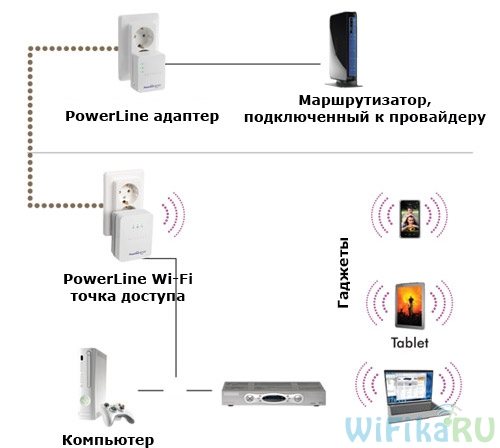

Схема Powerline сети

Почему все ее не применяют?

Попробуем оценить текущую ситуацию адекватно. Ведь что может быть проще – провайдер заводит оптику на единый домовой свитч, а дальше каждому пользователю выдает свой PowerLine адаптер. Как итог – никаких проводов, все чисто, быстро, работает. А что же на деле?

  • Цена. Все же такие адаптеры стоят чуть дороже чем обычные китайские роутеры.
  • Проводка. Провайдеру выгоднее отвечать за свою витую пару до вашей квартиры, чем полагаться на электропроводку в наших домах (особенно если речь идет про что-то старинное, с укладкой по 10 слоев и клубками изоленты).
  • Дело привычки. Сейчас витую пару завели в крупных городах почти во все квартиры. Ранее пользовались телефонными линиями. Переход на PowerLine технологии – новые накладки на уже существующие процессы надежной работы.

Не буду раздувать тему дальше. Все и так понятно – технология PLC показывает себя неплохо. Интернет по электросети летает. Устройств в магазинах хватает. А ценовой сегмент для таких игрушек вполне приятен – в пределах 3000 руб. можно себе найти что-то подходящее прямо сейчас. На этом и заканчиваю, оставляйте комментарии ниже!

Как передать интернет через розетку 220V?

Стандарт HomePlug, лежащий в основе описываемой локальной сети через PowerLine, характеризуется преобразованием поступающих через сетевой порт Ethernet данных в высокочастотный сигнал, который транслируется через розетку 220 Вольт в электрическую сеть. В другой комнате такой же адаптер, подключенный в розетку, получает уже не чистые 220 вольт, а комбинированный сигнал с передаваемыми пакетами данных. Остается только распознать этот высокочастотный сигнал, преобразовывать его и вывести на сетевой Ethernet-порт, откуда они поступают в другой ПК, или по WiFi.

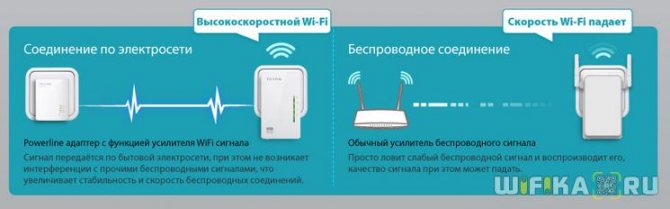

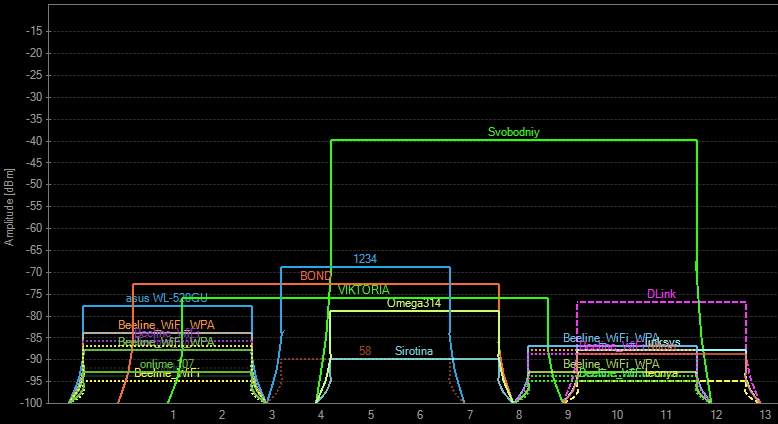

Такой тип подключения намного стабильнее, чем при использовании обычного WiFi повторителя, так как помехи минимальные и качество сигнала почти не падает.

Кому это может пригодится

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Интернет по проводам 220 вольт рекомендуется для тех потребителей IP-телевидения и иных сервисов, которым очень важна скорость соединения. При прокладке дополнительных кабельных сетей происходит потеря скорости, следовательно, при использовании этого способа подключения исключаются дополнительные расходы на прокладку проводов и избегается неудобство, которое может быть вызвано этим процессом.

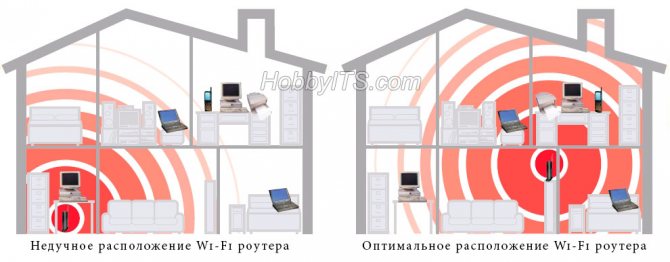

Обратите внимание! Очень полезным данный передатчик будет в тех местах, где прокладка локальной сети категорически невозможна или просто нежелательна, а сеть Wi Fi не дает достаточного качества услуг, предоставляемых провайдером.

Плюсы и минусы раздачи интернета через электрическую сеть

Несмотря на большое удобство подобной разводки интернета по дому, у него технологии PowerLine несколько недостатков:

  • Сеть работает только в пределах 1 счетчика и только в однофазной электросети, хотя для нее достаточно всего 2 проводов (фаза и ноль)
  • Поддерживаемая дальность — около 300 метров, но в зависимости от удаленности сигнал принимается хуже
  • При работе мощных бытовых приборах возможны помехи в работе.

И последнее условие, которое само по себе разумеется, это в доме должна быть настроенная локальная сеть через маршрутизатор.

Организации, организации, организации…

Помимо перечисленных выше альянсов, существует множество локальных групп компаний, в целом имеющих сходные цели, однако по тем или иным причинам сделавших ставку на собственные разработки, а не на участие в чужих проектах.

Организации уже не раз приходили к выводу о том, что главный противник распространения PLC в мире — это они сами, вернее, количество всевозможных вариантов передачи данных по электросетям, не поддерживающих друг друга. Таким образом, вслед за этапом создания локальных альянсов производителей пришел этап консолидации этих групп в глобальные организации, поддерживающие идею технологии в целом.

Один из примеров такой организации — CE-Powerline Communication Alliance (CEPCA). Группа была образована в 2005 году; в нее вошли три крупные японские компании: Matsushita Electric Industrial Co., Ltd. (Panasonic), Mitsubishi Electric Corporation (Mitsubishi Electric) и Sony Corporation (Sony). CEPCA изначально ориентирует свои усилия на взаимодействие различных стандартов с целью организации сети передачи мультимедиа-данных в рамках квартиры или дома. При этом созданный альянс подразумевал дальнейшее расширение за счет привлечения новых членов; практически сразу к организации присоединились другие крупные азиатские компании, в частности Hitachi, Ltd., Pioneer Corporation, Sanyo Electric Co., Ltd., Toshiba Corporation и Yamaha Corporation.

Адаптеры PowerLine с поддержкой Wi-Fi

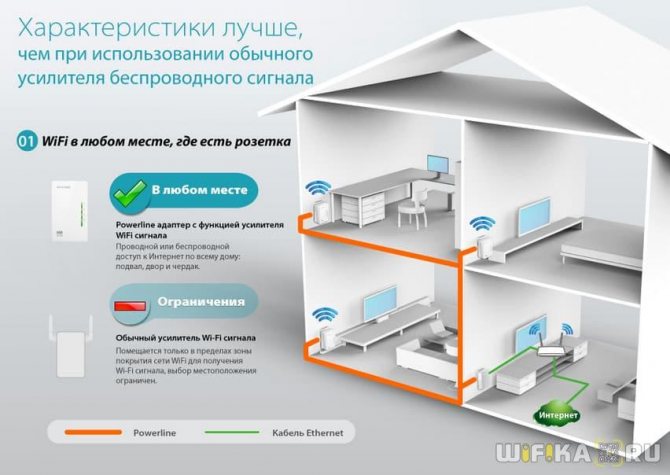

Но это еще не все плюсы технологии HomePlug. Например, существуют PowerLine адаптеры с поддержкой сети WiFi. То есть вставив его в розетку 220, можно вывести интернет через электрическую розетку не только по кабелю, но и беспроводным способом. А значит можно будет к нему подключиться с любого устройства, поддерживающего WiFi, без покупки отдельного оборудования для ретрансляции беспроводного сигнала.

Поэтому я рекомендую не поскупиться и сразу приобрести несколько таких адаптеров с уже встроенным WiFi — благо, в цене они не намного отличаются от простых кабельных HomePlug адаптеров. Внешне их можно распознать по наличию характерной антенны, хотя ее может и не быть — надо смотреть описание на коробке или в инструкции.

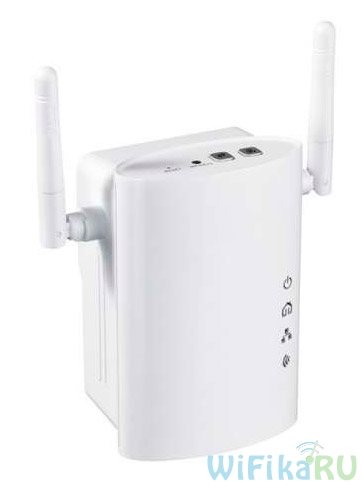

точка доступа wifi для powerline

История развития и работы

Такая передача интернета — не новшество. Эту технологию освоили еще в 1990 году, но она постоянно совершенствуется.

Сначала изучались сигналы, посылаемые подстанциями, которые позволяли счетчику переключаться на другой тариф. Потом появился стандарт HomePlug 1.0, который выводил сеть на новый уровень, скоростной режим блоков смог доходить до 14 мегабит в секунду. Позже появилось обновление «Турбо», которое позволяло ускорять передачу данных до 85 мегабит в секунду. В 2006 году уже стандарт HomePlug AV заявил о показатели в 200 мегабит.

Внимание! AV2 с поддержкой HD- и 3D-видео появился в 2012 году, который предназначался для комфортного пребывания в интернет-сети.

Минусы передачи интернета через электрические розетки 220 Вольт

К сожаленью, у метода ретрансляции интернет сигнала через электрическую сеть 220V есть свои недостатки.

  • Во-первых, работающие электроприборы могут создавать значительные помехи из-за которых будет падать качество связи и скорость. Общая же пропускная способность построенной на HomePlug-адаптерах сети делится между всеми клиентами, а значит чем больше компьютеров, тем также ниже скорость и надежность.
  • Во-вторых, дальность действия сети через розетки ограничена 200 метрами и сильно зависит от качества проводки. Если метраж большинство из нас вполне устроит, то проводка в старых домах без ремонта оставляет желать лучшего. Но и даже если вы живете в новом доме, радоваться рано.

В современных квартирах зачастую электролиния имеет трехфазовую структуру, проще говоря, в квартире работает не одна, а сразу три электросети. В таком случае для осуществления интернета через розетку необходимо в электрощит, который расположен на лестничной клетке, установить устройство фазового сопряжения. Но эта проблема вполне решается вызовом специалиста из домоуправления.

Говоря простым языком, лучше всего подключать данные устройства в сопряженные, параллельно подключенные розетки.

Ваше мнение — WiFi вреден?

Да

22.93%

Нет

77.07%

Проголосовало: 33634

Несмотря на описанные недостатки, попробовать стоит. Тем более что настройка Powerline через розетку 220 очень проста и позволит организовать локальную сеть на весьма приличное расстояние. Если при построении локальной сети в частном доме приходится использовать несколько ретрансляторов и антенн для стабилизации Wi-Fi сигнала, или сверлить перекрытия и тянуть десятки метров кабелей, то здесь для расширения достаточно лишь купить дополнительный адаптер.

Перспективы технологии PowerLine тоже очень заманчивы, ведь данным способом можно объединить всю бытовую технику в одну умную систему с единым центром управления на вашем компьютере.

Технические характеристики

Чтобы получить интернет из розетки, следует выбрать оборудование. Чтобы помочь потребителю, в таблице прописаны сравнения двух адаптеров:

Позиции TP-Link Xiaomi Wi-Fi Powerline pack
Стандарт Wi-Fi 802.11 b, a, g, n 802.11 b, a, g, n
Частотный диапазон Wi-Fi 2.4 ГГц 2.4 ГГц
Скорость беспроводного соединения макс. 300 Мбит/с макс. 300 Мбит/с
Количество LAN-портов LAN-портов: 2 количество несъемных антенн: 2

Как видно из таблицы, технические характеристики схожи, как и стоимость этих приспособлений, но если сравнивать рейтинг, то у TP-Link больше положительных отзывов и выше оценка в сети.

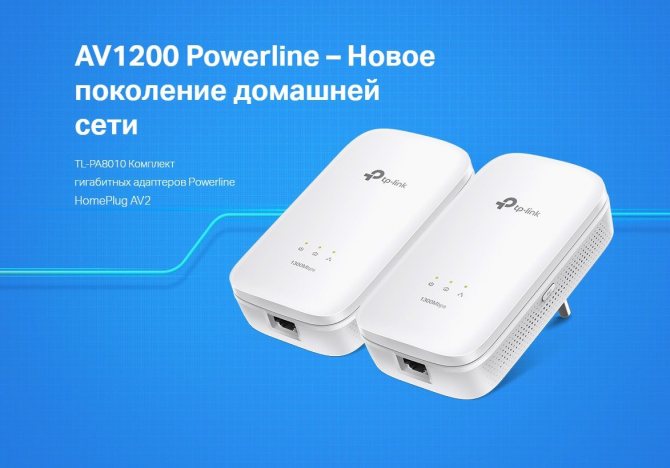

TP-Link характеристики

Как настроить HomePlug PowerLine адаптеры через розетку?

Посмотрим, как настроить адаптеры PowerLine на раздачу интернета по электрической сети.

  1. Первый адаптер вставляем в электрическую розетку 220 В
  2. Подключаем в его порт Ethernet сетевой кабель, а другим концом — к роутеру в порт LAN
  3. Последующие адаптеры вставляем в другие розетки в разных комнатах и соединяем с компьютерами, на которые надо настроить передачу интернета.

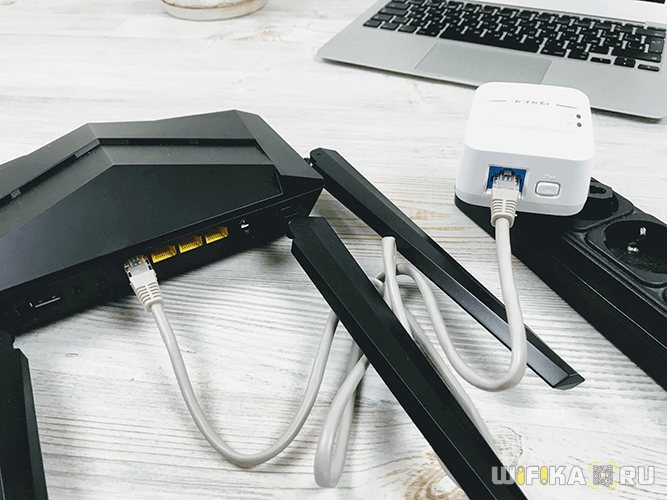

подключение

После соединения кабелей и вставки устройств в розетки находим на их корпусах кнопки «SYNC» или «PAIR».

По очереди на всех адаптерах нажимаем на кнопки, и они автоматически сконнектятся между собой и начнут обмениваться информацией. При успешном подключении друг к другу на корпусе помимо прочих индикаторов должен загореться светодиод в виде «домика». Также при правильной работе должны гореть индикаторы «Power», «Сеть» и «WiFi» (при наличии беспроводного модуля).

Как я уже говорил, все остальные настройки, необходимые для работы машин в локальной сети, производятся в маршрутизаторах и самих компах. Однако нужно учесть, какие IP адреса имеются у данных адаптеров по умолчанию, чтобы иметь возможность попасть в их панель конфигурации. Эти данные указаны чаще всего на наклейке на корпусе адаптеров.

Приведу пример — PowerLine адаптеры фирмы Tenda, которые приобрел я, имеют IP 192.168.0.254. Соответственно, вся сеть должна иметь такой вид — у роутера внутренний IP 192.168.0.1, а у остальных компьютеров адреса вида 192.168.0.XXX, где «XXX» число от 2 до 253. Если у вас работает на маршрутизаторе DHCP-клиент, раздающий айпишники автоматически, то значит просто поменяйте адрес роутера на вышеуказанный.

Здесь также встает вопрос безопасности — ведь приобретя адаптер этой же фирмы любой сосед, который каким-то образом связан с вашей разводкой электросети, сможет на халяву пользоваться вашим интернетом. Но и это не проблема — для обеспечения максимальной защиты в комплекте идет специальная утилита на CD, с помощью которой можно с одного ПК контролировать все подключенные к розеткам устройства. Посмотрим на одну из таких программ от компании TP-Link.

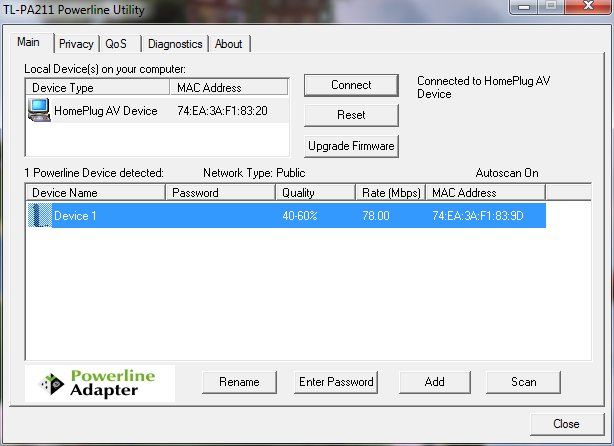

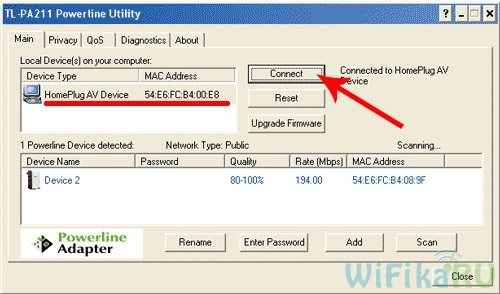

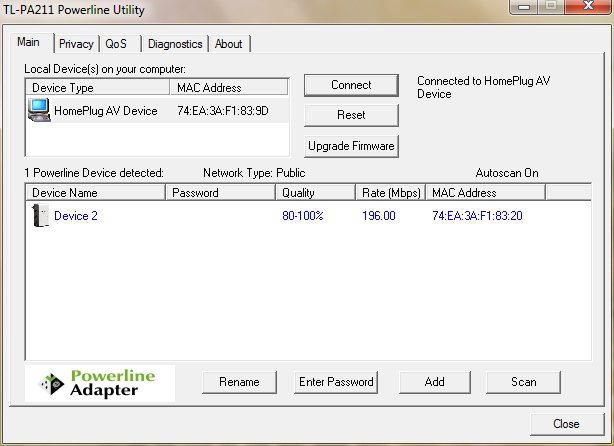

После установки в главном окне мы увидим MAC адрес того адаптера, к которому данный комп подключен. Кликаем по нему и жмем кнопку «Connect».

Утилита для настройки powerline

При успешном подключении появится надпись «Connected on High Speed» и начнется сканирование всей сети, а обнаруженные адаптеры отобразятся в списке ниже. Обратите внимание на пустое поле пароля («Password»). Кликните по строке, нажмите на кнопку «Enter Password» и задайте вручную уникальный ключ, указанный на наклейке, помещенной на дне корпуса адаптера.

Ввод паролья для homeplug

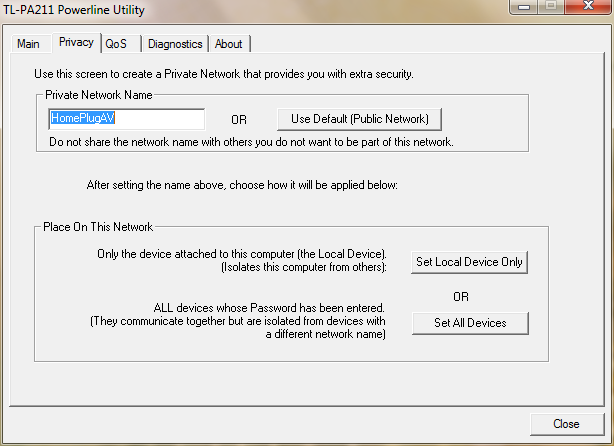

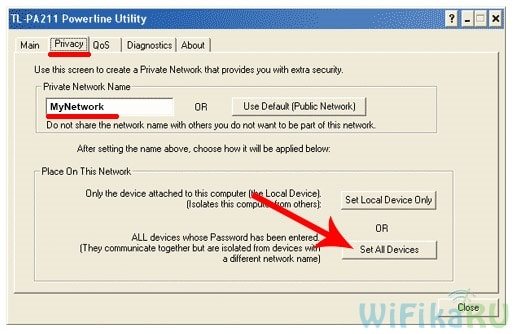

Проделываем то же самое со всеми устройствами из списка, после чего переходим во вкладку «Privacy» — именно тут настраивается безопасность. по умолчанию вся сеть является открытой, то есть сосед может в нее легко вклиниться. Но мы можем сделать ее приватной. Для этого надо задать свое уникальное название в поле «Private Network Name», чтобы активировать протокол шифрования DES. Далее нажимаем кнопку «Set All Devices», чтобы добавить в нее все имеющиеся в локалке компьютеры.

Безопасность интернета через электросеть

Вот и все — теперь кто бы ни попытался к вам вклиниться, у него это не получится. На этом сегодня все — пробуйте, делитесь своим опытом в комментариях.

Теория: Связь по ЛЭП

PLC (англ. Power line communication) является термином, при помощи которого происходит описание нескольких систем по использованию линии электропередачи (ЛЭП), по передачи аудио информации, а также данных. Данной сетью могут передаваться звуковые сигналы и данные. Это совершается путем накладывания аналогового сигнала на стандартный ток, изменяющийся по величине и направлению с течением времени. Ток, который имеет частоту 50 Гц.

В PLC входит BPL (англ. Broadband over Power Lines, представляющая собой широкополосную передачу при помощи линий электропередач), которая обеспечивает передачу данных скорость которых не превышает 500 Мбит/с, и NPL (англ. Narrowband over Power Lines, представляющую собой узкополосную передачу по средствам линии электропередачи, скорость передачи данных значительно меньше чем предыдущие, то есть до 1 Мбит/с.

Еще во время зарождения энергосетей встала проблема передачи информации между энергоузлами. Для этих целей использовались телеграфные и телефонные линии, которые были проложены параллельно с линиями электропередач. Однако немного позже такое строительство стали считать нерациональным и в США получила свое развитие практика передачи такой информации непосредственно при помощи проводов ЛЭП.

Обратите внимание! Такая же система передачи информации стала актуальной и для цепей переменного тока.

⇡#Практика

Процесс организации PLC-сети крайне прост. Включаем адаптеры в розетки, зажимаем на несколько секунд кнопку около Ethernet-порта на одном, а затем и на другом устройстве. Всё, сеть готова! Это минималистичный вариант. На самом деле, лучше поставить утилиту для управления адаптерами с прилагаемого диска. С её помощью можно выбрать адаптер или сеть, к которой нужно подключиться. Можно задать имя сети, указать пароль, выбрать политику безопасности, добавить доверенные адаптеры, посмотреть диагностическую информацию, сбросить настройки, обновить прошивку и, самое главное, настроить QoS.

Пример идеального подключения Пример худшего подключения

Существует два способа настройки QoS. Можно выбрать режим передачи, наилучший для веб-сёрфинга и онлайн-игр, передачи аудио и видео или для VoIP-связи. Второй вариант намного сложнее для обычного пользователя, зато позволяет более тонко настроить политики QoS. В документации нигде не сказано, как именно настройки QoS влияют на соединение в первом случае. Можно предположить, что, например, для онлайн-игр важнее были бы минимальные задержки, нежели высокая скорость передачи данных. Для аудио- и видеопотоков скорость более критична. Опытным путём было установлено, что как раз таки при такой настройке скорость передачи максимальна. Впрочем, при включении режима VoIP скорости были аналогичные, а вот в режиме веб-сёрфинга скорость соединения оказалась заметно ниже, причём во всех трёх случаях каких-либо задержек всё равно не наблюдалось.

На установку соединения после подключения адаптеров уходит до 10-15 секунд. Настройки QoS при их изменении применяются практически мгновенно. При тестировании выявилась ещё одна любопытная особенность. В течение нескольких секунд после начала передачи данных скорость постепенно нарастает, пока не выйдет на «крейсерскую». После этого она стабильно сохраняется и отклоняется в меньшую или большую сторону на считанные мегабиты в секунду. Приятно удивил и тот факт, что включение пылесоса (см. выше про помехи) не оказало никакого влияния на скорость. А вот то, что во время работы адаптеры заметно нагреваются, слегка подпортило общее впечатление.

Микроконтроллер с интегрированным PLC/модемом

Поскольку помимо PLC-модема в любом интеллектуальном устройстве должен присутствовать микроконтроллер для обработки данных, Renesas Technology Corp. разработала контроллер M16C/6S (рис. 5) со встроенным модемом для силовых линий IT800 и, таким образом, обеспечила недорогое решение для АСКУЭ, выполненное на одном кристалле. Микроконтроллер имеет пять 16-битных таймеров, 96 кбайт флэш-памяти и 24 кбайт SRAM. Он подходит для применений, требующих большого стека протоколов. Устройство построено на мощном ядре семейства M16С. M16C/6S может передавать данные по силовым линиям с частотой тока 50 или 60 Гц.

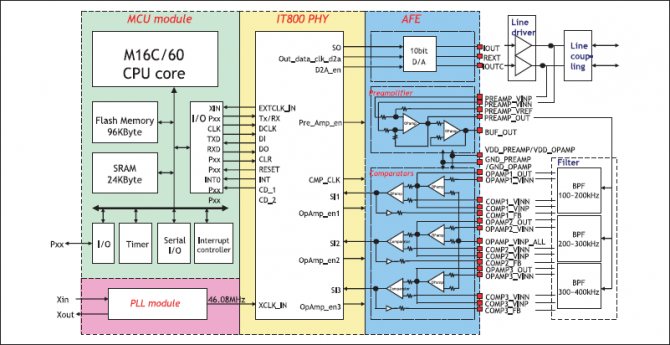

Структурная схема M16C/6S

Рис. 5. Структурная схема M16C/6S

Распространенные стандарты. Стандарт Х10

Наиболее известным из стандартов передачи команд по силовой сети является Х10. Данный стандарт был разработан очень давно, в 1975 году шотландской . Данные передаются с помощью пачки импульсов частотой 120 кГц и длительностью 1мс. Они синхронизированы с моментом перехода переменного тока через нулевое значение. За один переход через нуль передаётся один бит информации. Приёмник ожидает такой сигнал в течение 200 мкс. Наличие импульса вспышки в окне означает логическую «единицу», отсутствие — логический «ноль». Биты передаются дважды: первый раз в прямом виде, второй раз инвертировано. Обычно модули выполняются как отдельные устройства, но сейчас всё чаще выполняются не на основе разных компонентов, а с использованием микроконтроллера. Это уменьшает размер приемника, что позволяет встроить «умную начинку» даже в патрон электрической лампы или дверной звонок.

Как говорилось ранее, высокочастотный сигнал не может распространяться дальше трансформаторной подстанции и фазы. Поэтому для получения связи на другой фазе используют так называемые активные ретрансляторы. Но необходимо учитывать, что приемник слушает сигнал только в определенные моменты времени. Поэтому используют или «умные» приемники, с измененными параметрами

У данного стандарта связи есть как плюсы, так и минусы. Во-первых, он разработал очень давно, тогда не было микроконтроллеров, и вся схемотехника была аналоговой, с использованием многочисленных компонентов. Поэтому и протокол связи очень низкоскоростной: за один период сети передается не более одного бита. Дело в том, что бит передается дважды: в первом полупериоде он передается в прямом виде, а во втором полупериоде — инверсно. Во-вторых, некоторые команды передаются группами. Это еще больше увеличивает время обмена данными.

Также значительным недостатком этого протокола является отсутствие подтверждения приема команды устройством. Т.е., послав команду, мы не можем быть уверены в гарантированной его доставке получателю. Это также не способствует распространению данного стандарта.
