Как провести проводку в квартире своими руками от щитка: основные схемы и правила + этапы монтажа

Электричество – неотъемлемый энергетический ресурс современных строительных объектов, предназначенных, в частности, под жильё. Трудно представить современный дом без электрики.

Традиционно домашняя сеть устраивается по умолчанию специалистами-электриками в процессе стройки объекта. Однако в некоторых ситуациях заниматься электрофикацией приходится самостоятельно. Возможно ли выполнить работы без соответствующего опыта?

Мы расскажем вам, как делается проводка в квартире своими руками от щитка, каких схем и вариантов обустройства лучше придерживаться, обозначим правила и требования электромонтажа. Кроме того, опишем этапы выполнения работы — начиная от выбора и протягивания провода, и заканчивая установкой розеток, выключателей и счетчика.

План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку. На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются.

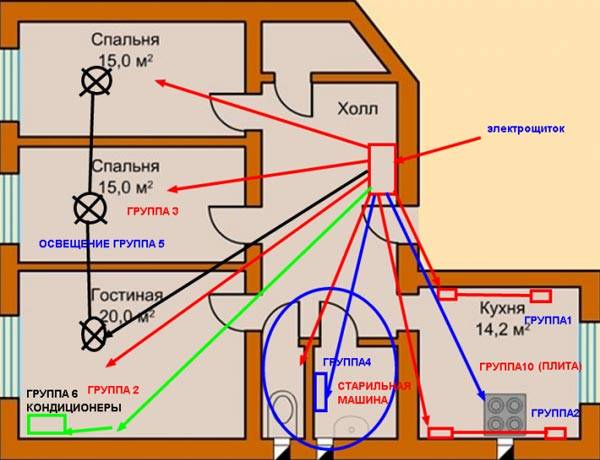

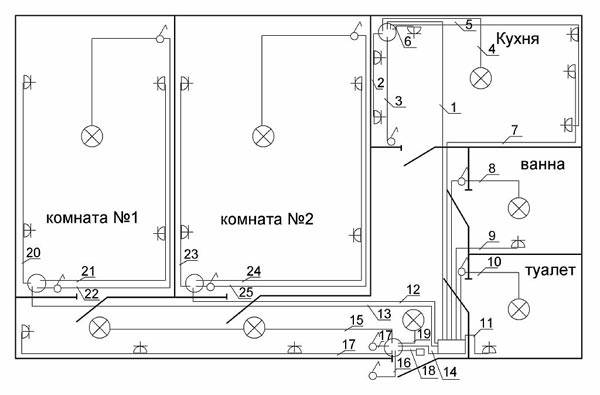

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

  • Свет в кухне, коридоре, жилых комнатах.
  • Свет в туалете и ванной комнате.
  • Электропитание розеток в жилых комнатах и коридоре.
  • Электропитание розеток на кухне.
  • Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

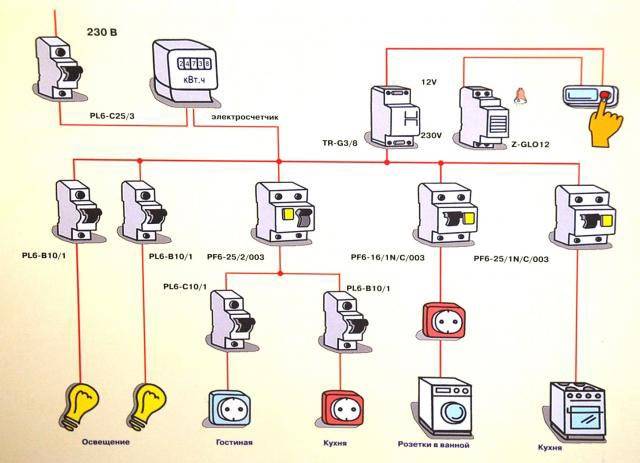

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

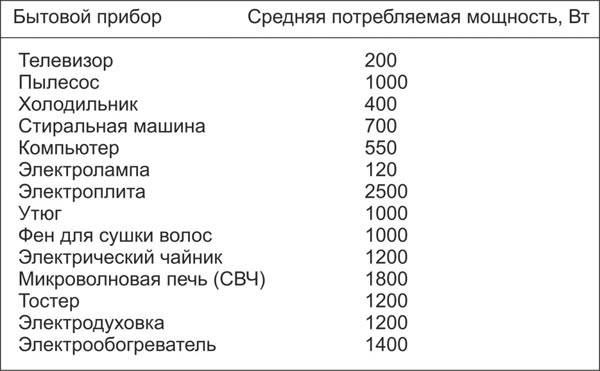

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

Как подключить розетку к выключателю

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Методы монтажа

Проводку в квартире можно монтировать двумя способами: открытым и закрытым.

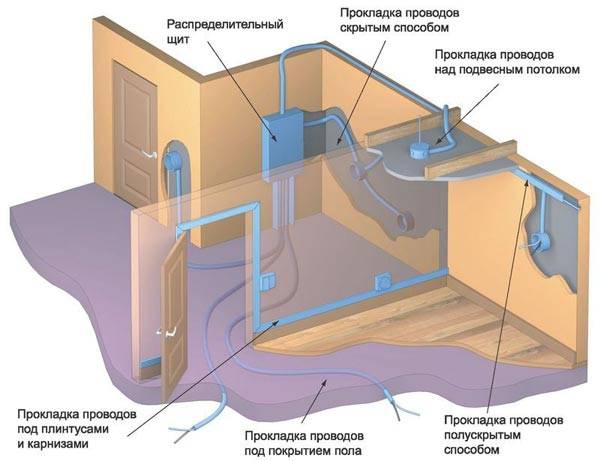

Различные варианты прокладки кабеля

Именно первый вариант чаще всего используют для квартир, все провода прячутся под слоем штукатурки в специальных выемках. Для этого необходимо штробить стены.

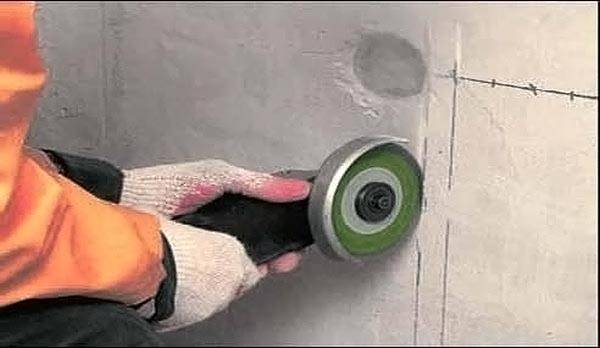

Штробление стен под электропроводку

Еще тут есть такие правила:

  1. Провода необходимо укладывать строго перпендикулярно.
  2. Глубина штробления стен 2 см, чтобы при необходимости замены можно было до них добраться.
  3. Кабели необходимо закреплять с помощью хомутов или дюбелей.
  4. Если средства позволяют, можно, и лучше всего, провести кабеля в специальном рукаве. В случае возгорания этот рукав вакуумирует провода, и опасность не распространяется дальше.

Открытый метод используется чаще всего в офисных помещениях, но и в квартирах его можно реализовать.

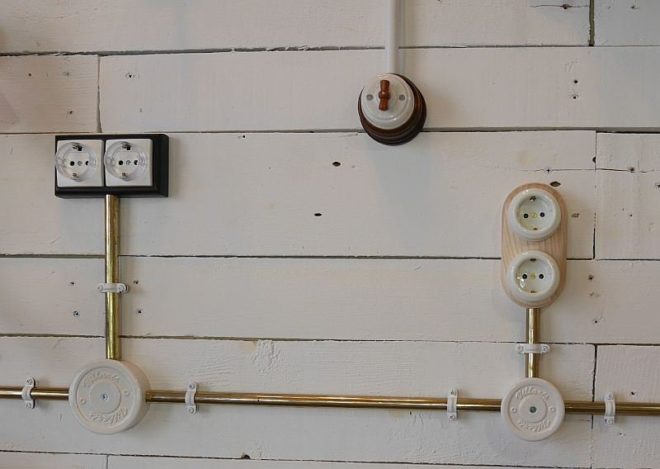

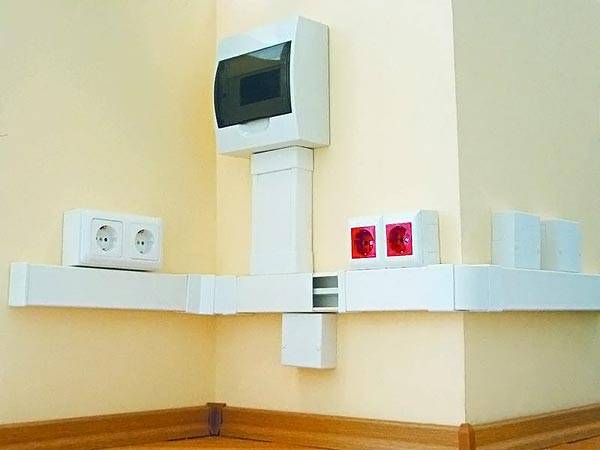

Открытый способ прокладки электропроводки

Изначально проводку прокладывают по поверхности стен и потолка без углублений, потом ее прячут в короба соответствующего размера. Если есть потолочные плинтусы и их ширина позволяет спрятать короб под них, то таким образом получится реализовать скрытую проводку, к которой можно добраться в любой момент с минимальной потерей внешнего вида интерьера.

Особенность открытой проводки в том, что и розетки не прячутся в стену, то есть не нужно делать специальные углубления для них.

Вести основной провод нужно от распределительного щитка, который размещен на лестничной площадке, его заводят в распределительную коробку, либо в щит, который располагается непосредственно в квартире, и уже от него осуществляют разводку по всем намеченным в плане точкам.

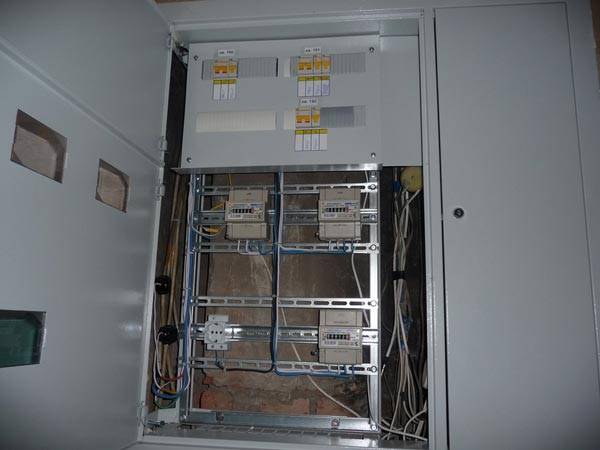

Электрический щит в подъезде дома

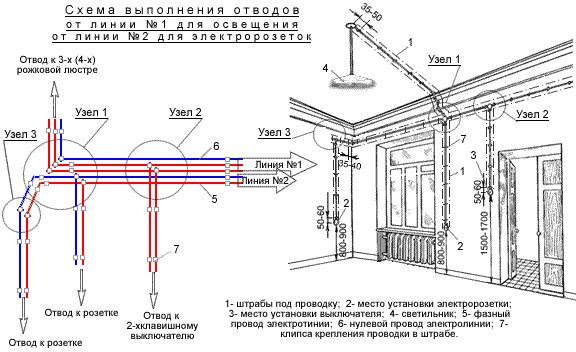

Схема разводки проводов из квартирного щитка

Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Но не берите провода впритык к расчетам, нужно всегда делать запас около 10 см с каждой стороны. Для расчета необходимого сечения кабеля воспользуйтесь калькулятором ниже.

Прежде чем штробить стены и отрезать провода, нужно сделать разметку на стене, где маркером или карандашом «провести» рисованные провода от основной распределительной коробки к точкам монтажа, то есть розеткам, светильникам, люстрам.

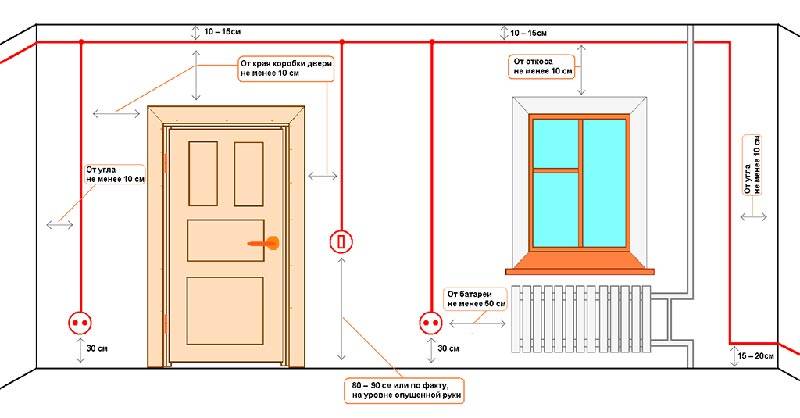

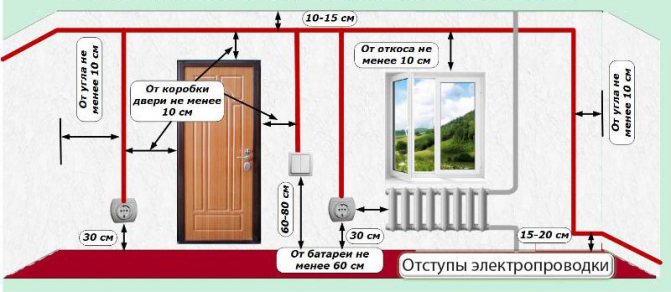

Разметка проводки с рекомендациями

Следующий этап – установка этих самых точек, это значит, что сначала подводят провод, а потом монтируют подрозетник, так же нужно поступить и с точками освещения.

Устройство гнезда под подрозетник

Устройство штробы под проводку

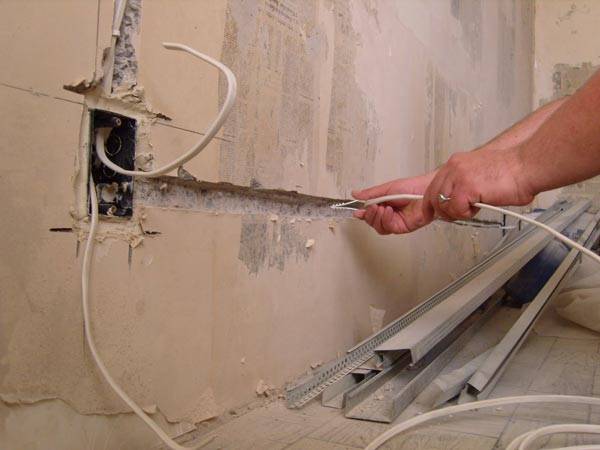

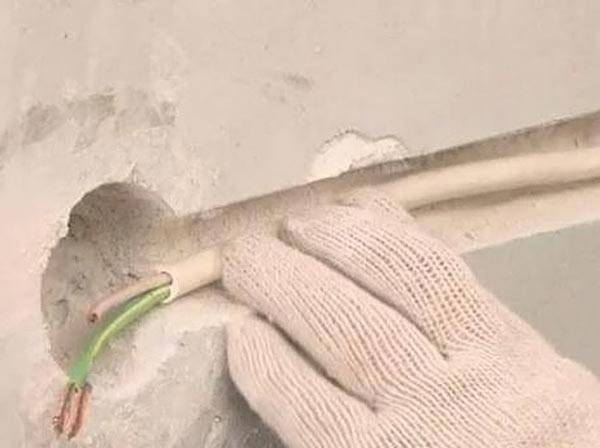

Подведение кабеля к гнезду

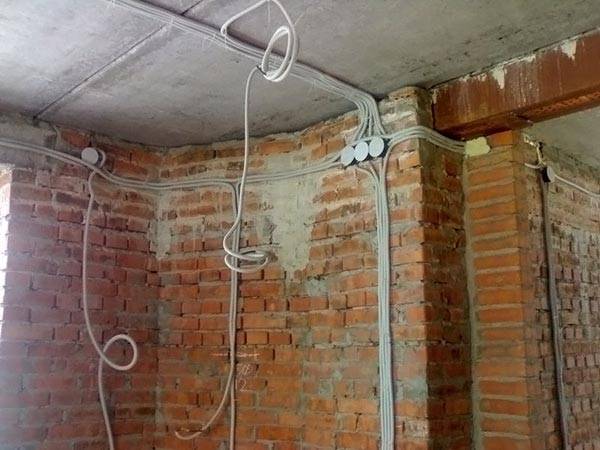

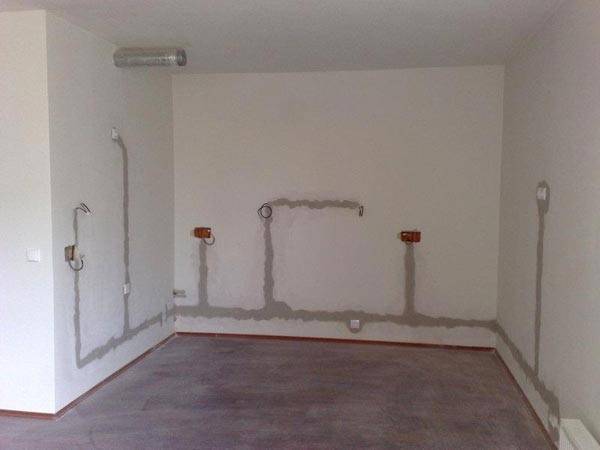

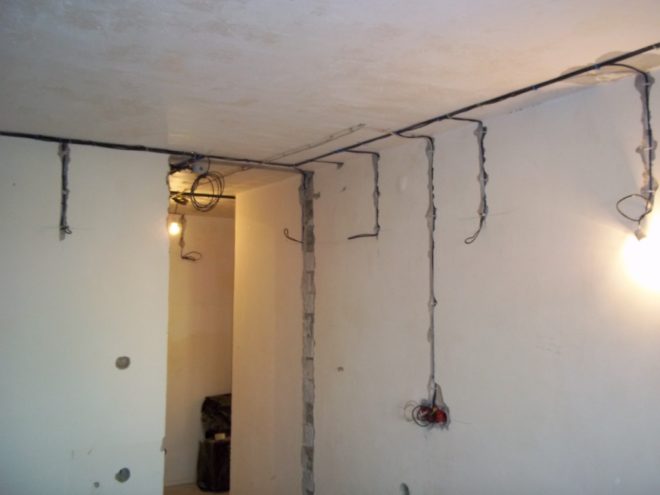

Готовая скрытая проводка

Статья по теме:

Электропроводка в деревянном доме пошагово. В отдельной публикации представлена подробная информация по устройству грамотного электроснабжения деревянного дома.

Создание шлейфа

Подключение розеток, их соединение – работа для профессионала. Выполняя её не имя достаточного опыта, вы подвергаете жилище опасности. Ввиду недобросовестности некоторых исполнителей нельзя слепо верить нанятому человеку — нужно хотя бы в общих чертах знать, как правильно подключить розетку и как соединить две розетки. Это позволит проконтролировать ход выполнения задачи.

Самое простое соединение — проведение отрезков проводов (перемычек) от одного контакта розетки к аналогичному контакту следующей. Данный метод — не самый лучший. Он применяется неопытными электриками. Из-за подключения розетки к розетке таким способом страдает клемма первого прибора — вся нагрузка проходит через него. Из-за этого деталь со временем выгорает.

Чтобы качественно соединить 2 или несколько устройств, нужно подсоединить провода в каждом подрозетнике следующим образом:

  1. Начинают с последней ячейки блока, к ней подводят основной кабель. Каждый из проводов (фазу, ноль и заземление) заводят в специальный СИЗ-колпачок и в него же — два отрезка того же цвета. Один подводится к контактной группе, другой — перемычка, которую выводят в следующий стакан.
  2. В последующих ячейках действуют по аналогичной схеме. Проведенная перемычка — это силовой кабель, по которому будет передаваться ток.

Подключение двух и более точек доступа таким способом — гарантия более длительной службы всего блока, так как основная нагрузка проходит по соединяющему провода колпачку.

Автоматы, провода, безопасность

Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².

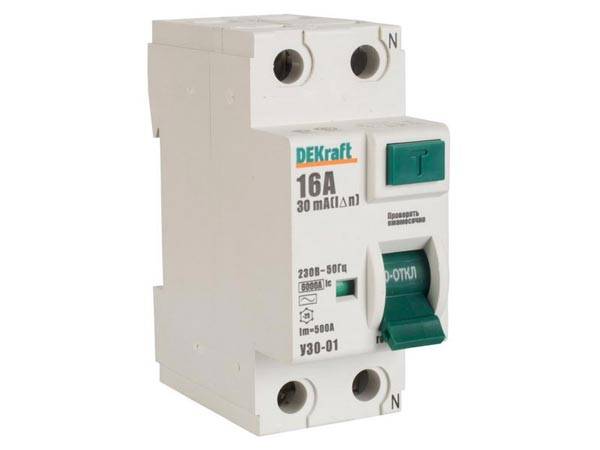

Используем автоматы на каждую группу потребителей

Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре. Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит.

Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.

Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.

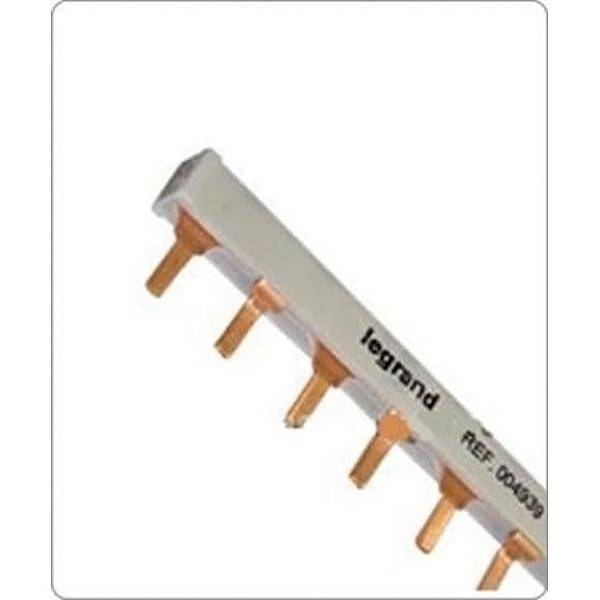

Шина для подключения к автомату всех точек

Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

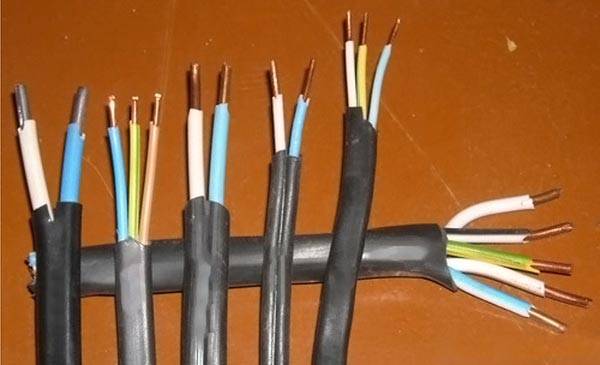

Для квартиры или любого другого жилого помещения используют медные изолированные провода.

Используем только медные провода

Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

Правила безопасности:

  • Перед монтажом проводки нужно отключить электричество.
  • Нельзя прокладывать кабель, когда он находится под напряжением.
  • Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
  • Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

  • Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
  • Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
  • В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Порядок монтажа электрики в квартире — 7 шагов от А до Я.


Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.
А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

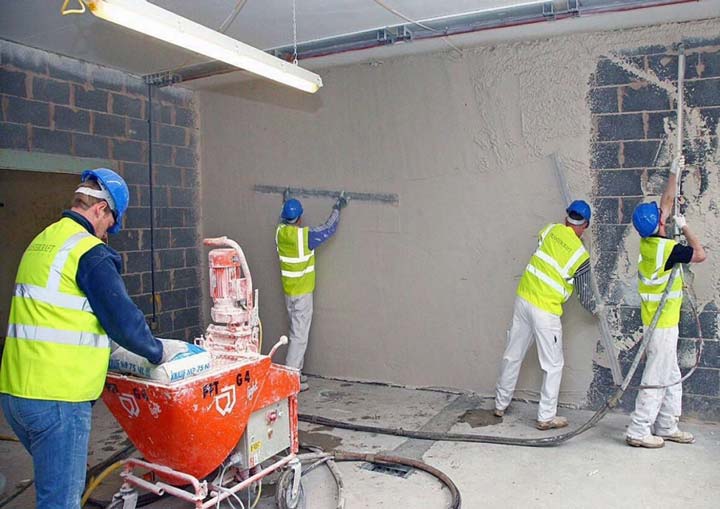

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

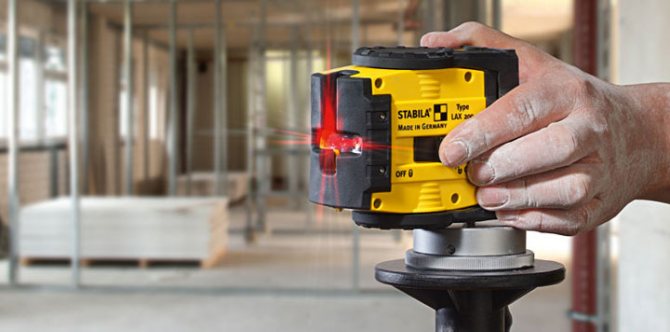

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

    для розеток – 30см от пола
    для выключателей света – 60-90см
    все что над столешницей, в ванной или на кухне – 110см


После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.
Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

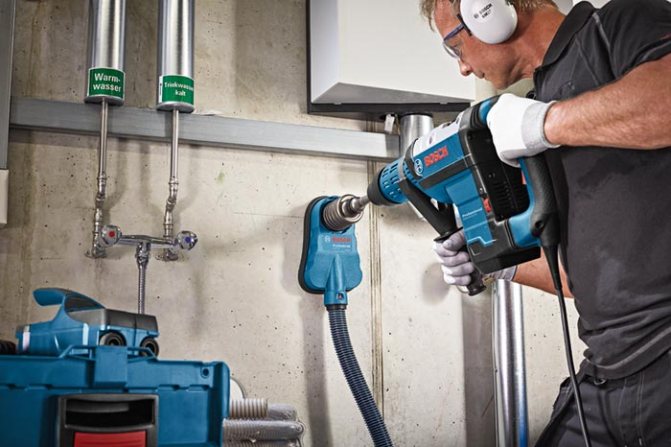

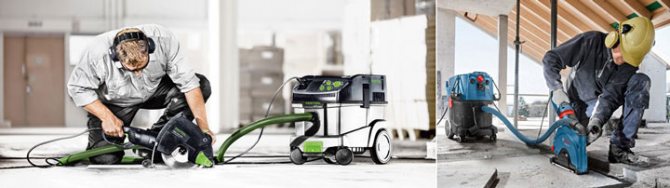

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

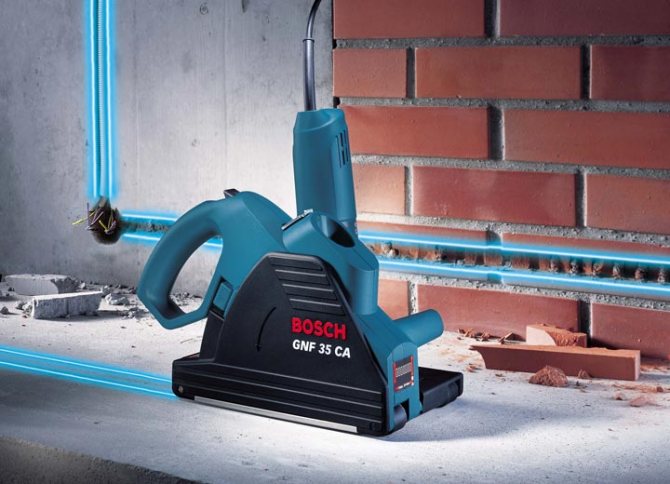

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

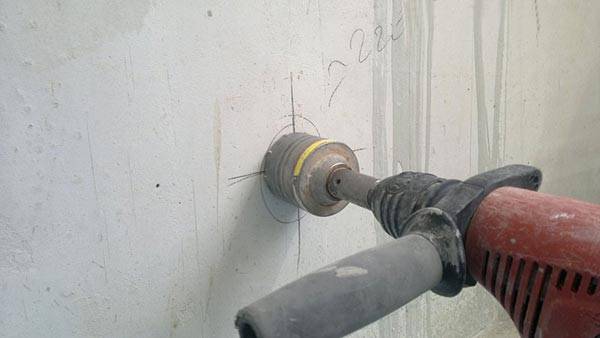

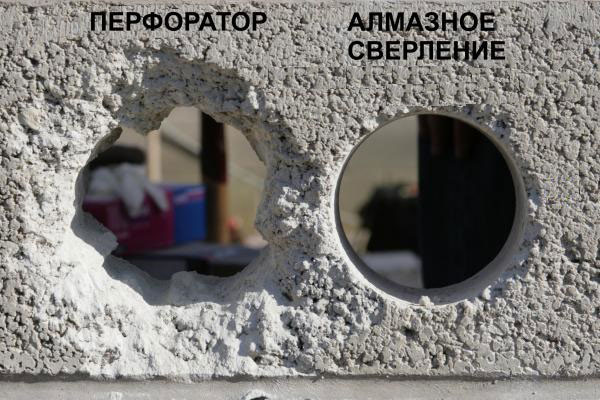

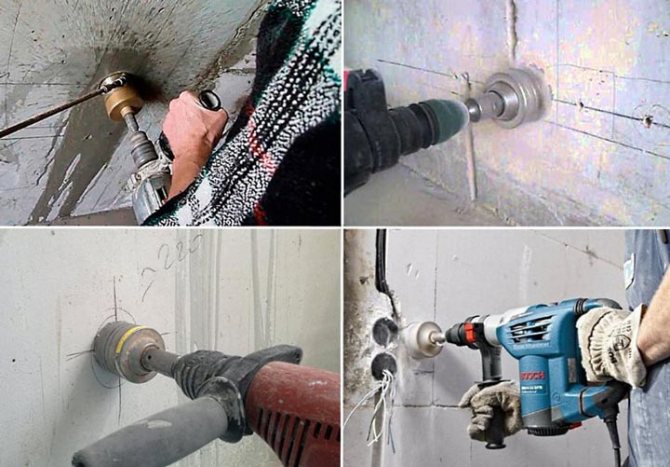

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

    средний перфоратор с алмазной коронкой

    большой перфоратор с ударной коронкой

    штроборез с запилом 60мм в глубину

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

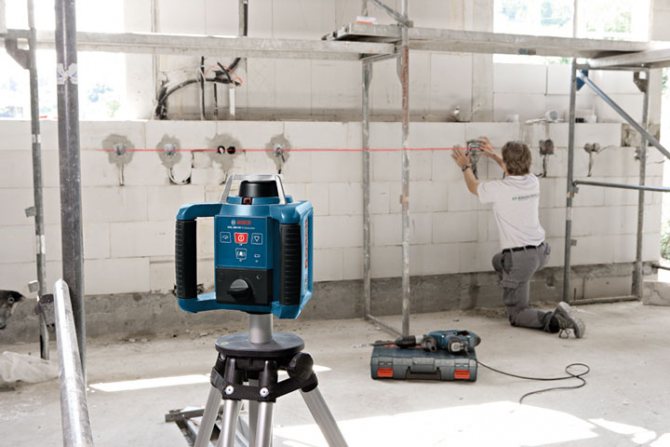

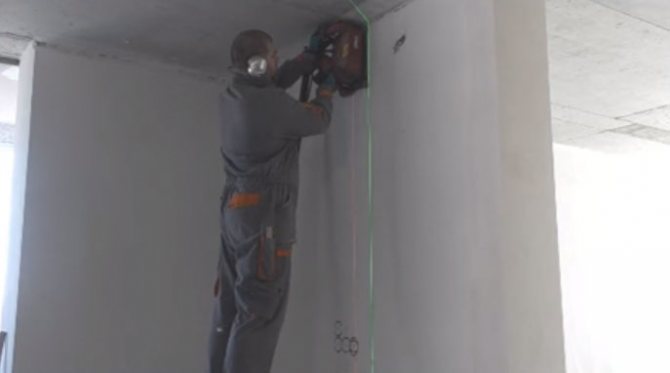

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

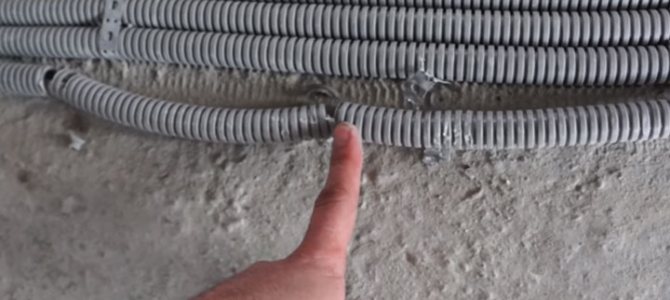

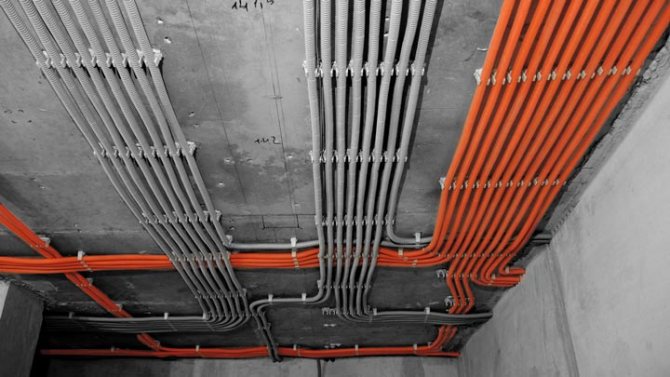

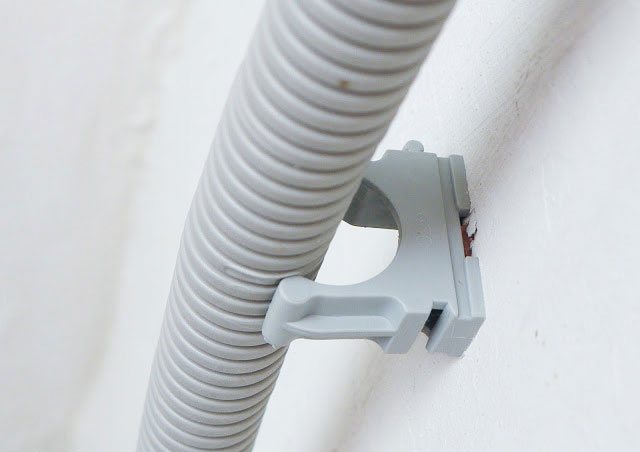

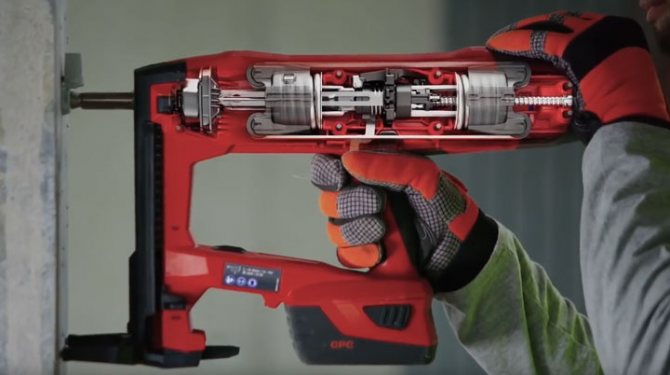

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.
  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.
  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Щиток, счетчик, автоматы и розетка — Сообщество «Гаражные дела» на DRIVE2

Так как в гараже не было вообще света первоначально нужно было установить счетчик и протянуть проводку до него.Как всегда мое везение на “ЧУДО мастеров” было в действии.

Электрик из кооператива, человек довольно странный, учитывая что он и живет в кооперативе, на втором этаже своего гаража. Ну да ладно.

Отдал ему счетчик автоматы и розетку с щитком с договоренностью о том, что он укомпонует все оборудование в щиток, причем на следующий день все готовое будет стоять у меня в гараже (в среду). Попросил 1000р.

Важно

Договорились и тут понеслась, то занят, то заболел, то еще какая срань!В силу занятости на работе в течении недели не смог съездить дать ему пинков. И вот вечером в пятницу поехал к этому упырю, гонял этого м_дака по всему гаражу, говорит типа лошадь легнула (где он ее в гаражах нашел?!), после чего забрал все что купил и поехал домой.

Рано с утра сел компоновать щиток сам, хоть и брался делать в первый раз, но полностью был уверен, что сделаю идеально и вроде так и получилось)

Что мы имеем:1. Двойной автомат на 25А (использовал в качестве рубильника), установлен до счетчика.2. Два одинарных автомата по 25А, один на розетки по гаражу, другой на розетку в щитке.3. Один автомат одинарный на 16А, на освещение в гараже.4. Собственно сам щиток (почему-то мне визуально понравился металлический).5.

Счетчик Mercury 201.5.6. Две нулевые шины, одна изолированная, используется в качестве общей разводки фазы и вторая соответственно по назначению для НУЛЯ.7. 1 метр кабеля медного сечением 4.8. 7 метров кабеля АВВГ алюминий сечением 6 (проводка до гаража очень старая протянута из алюминия).9. Гофра (куча на халяву досталась).10.

Крепеж для гофры на стены.

11. Саморезы с дюбилем для крепления.

А теперь о главном!) Кусок металлической пластины, на которую я собственно и устанавливал элементы я обтянул пленочкой под шлифованный алюминий) от нечего делать) и тут понеслась.

Компоновка

Крутим, вертим, гнем проводочки и делаем все по фэншую.

Спустя часа полтора все эллементы установлены так как хотелось и все очень аккуратно!

В субботу днем поехал в кооператив и дал пинков председателю, чтоб заставил того м_дака установить на стену собранный щиток и подключить к общей сети.В моем понимании установить счетчик это значит скрутить провода с уличными и поставить пломбу.

Какой способ используется чаще всего

Если хозяева дома уверены, что с обыском к ним никто не нагрянет, то не станут дополнительно маскировать левую розетку или оснащать проводку пускателем. Можно даже сделать не одну левую розетку, а электричество для всего дома пустить мимо счетчика – для этого врезка в кабель производится до него и после. В первой точке ставится переключатель и когда цепь идущая к счетчику размыкается, то мотать он не будет.

Рассмотренные выше методы установки левых розеток являются самыми сложными для обнаружения их контролерами энергонадзора, а все остальные способы являются упрощенными вариациями перечисленных.
