Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.
Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Маркировка

Провода заземления обозначают двумя способами:

буквами;
цветом.

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Обратите внимание! Заземлительный проводник не следует соединять с устройством защитного отключения.

Ниже показано обозначение заземления на электросхемах.

Стандартное заземление.
Чистое заземление.
Защитное заземление.
Заземление к корпусу электрооборудования.
Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Предъявляемые требования

Требования к заземляющему проводу предъявляются в соответствии с местными условиями, в которых эксплуатируются электроустановки. Также они могут отличаться в соответствии с поставленными задачами или режимом работы. Все требования можно разделить по таким параметрам проводов заземления:

Одножильный или многожильный – применяются в зависимости от конкретного оборудования. Так многожильные провода должны устанавливаться в тех местах, где требуется определенный уровень гибкости и заземление должно легко перемещаться (дверцы ячеек, испытательное оборудование и т.д.). Одножильные провода обеспечивают жесткую фиксацию и крепятся к корпусам стационарного оборудования.
Наличие или отсутствие изоляции – изоляционный слой требуется при открытой прокладке или по корпусам оборудования.
Отдельно проложенный или находящийся в составе цельного кабеля – при объединенной конструкции в однофазных системах должен выполняться трехжильным кабелем, а в трехфазных пятижильным. Если система уже смонтирована, то должен выполняется отдельным заземляющим проводником.
Материал токопроводящего элемента (медь, алюминий, сталь) – определяет удельное сопротивление самого проводника и его химическую устойчивость к различным воздействиям окружающей среды. Медные жилы являются наиболее устойчивыми к коррозии и обладают наименьшим удельным сопротивлением, за ними идут алюминиевые и стальные.

Важнейшим требованием к заземляющему контуру и подключаемым к нему проводнику является общее омическое сопротивление. Которое определяется и сечением провода заземления, и переходным сопротивлением между ножами контура и грунтом, и местами болтовых (клеммных) или сварных соединений в общей цепи. Общая величина сопротивления контура определяется п.1.7.101 – 1.7.103 ПУЭ в зависимости от линейного или фазного напряжения электроустановки и ее типа, данные параметры приведены в таблице ниже:

Таблица: величина сопротивления заземления

Тип заземляемой электроустановки	Величина линейного напряжения Uл, В	Величина фазного напряжения Uф, В	Сопротивление заземлителя R, Ом не более
Места присоединения нейтралей генераторов, трансформаторов и других источников тока	660	380	2
	380	220	4
	220	127	8
Точки подключения, расположенные вблизи мест присоединения присоединения нейтралей генераторов, трансформаторов и других источников тока	660	380	15
	380	220	30
	220	127	60
Места повторных заземления ВЛ и питающих линий	660	380	15
	380	220	30
	220	127	60

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

изолированной;
неизолированной;
находится в составе кабеля;
быть отдельным одножильным проводом;
алюминиевой;
медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

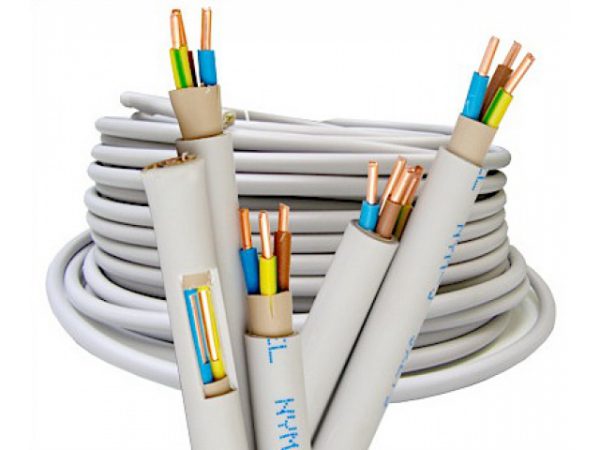

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
ШВВП – аналогично предыдущему, только он не круглый, а плоский.

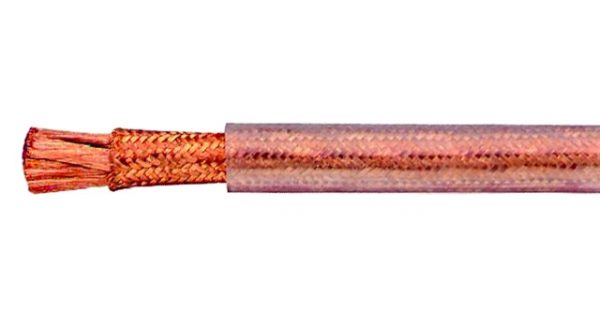

ESUY – одножильный мягкий медный провод.

Кабель ПуГВ-ХЛ

Кабель ПуГВ-ХЛ используют для подключения сетей освещения, установки электроприборов с переменным напряжением 450 В и частотностью 400 Гц. Подойдет для одиночной установки в кабельных строениях и производственных помещениях.

Определяем место

Сначала нужно найти место, где будем делать заземляющий контур. От этого выбора будет зависеть безопасность использования контура. Место выбирается с учетом того, что находиться там никто не будет.

Грунтовые работы

После того, как определились с местом, приступаем к земляным работам. Прокопать лопатой траншею напоминающую треугольник. Расстояние между углами желательно чтобы составляли 1,2 м, длина сторон – 3 м, а глубина должна быть 50 – 80 см. Следующая траншея выкапывается к крыльцу дома, такой же глубины. Затем земляным буром делаются отверстия на углах треугольника.

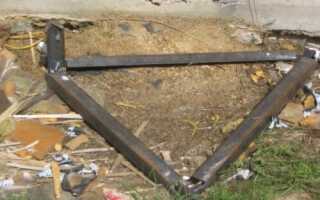

Сборка конструкции

При помощи шлифовального аппарата заостряются концы стальных уголков. Затем кувалдой они вбиваются в подготовленные отверстия на глубину более двух метров. Сверху оставляем 20 см, чтобы делать горизонтальный монтаж. После этого к вбитым уголкам привариваются стальные пластины, чтобы образовался металлический треугольный каркас.

Следующим этапом будет приваривание с одного конца пластины болта. Пластина укладывается в траншею, которая ведет от дома и приваривается другим концом к одному из самых ближайших углов треугольной конструкции. Места, где была произведена сварка, обрабатывается специальным антикоррозийным составом, а затем засыпаются землей ямы.

Отмеряется длина медного силового кабеля (ПуГВ или ВВГНГ) и отрезается. Делается зачистка его концов. Подключается один конец кабеля к электрическому щиту, а другой к болту пластине заземления.

Цвет провода и особенности подключения

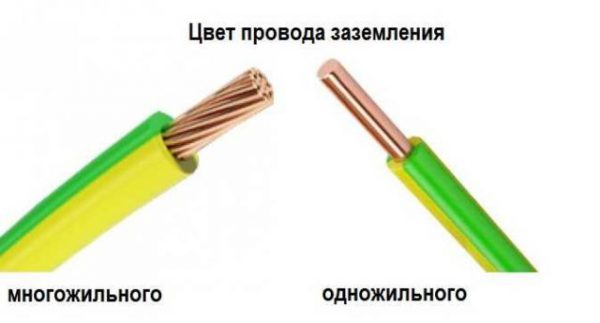

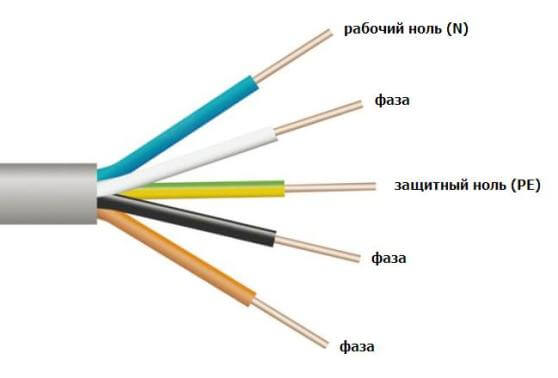

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

L – Line или фаза.
N – Neutral или нейтраль, ноль.
PEN или PE – защитный проводник или земля.

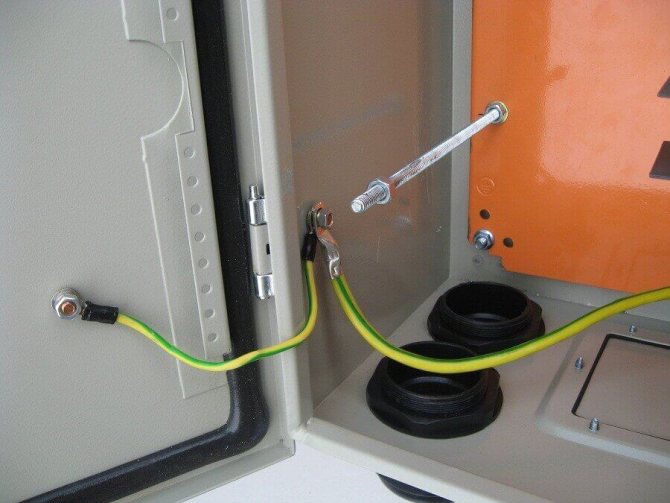

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

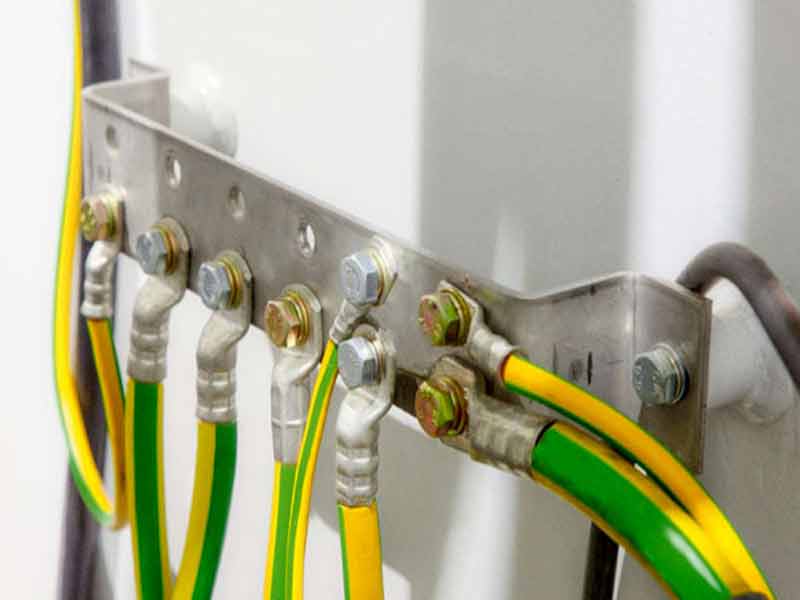

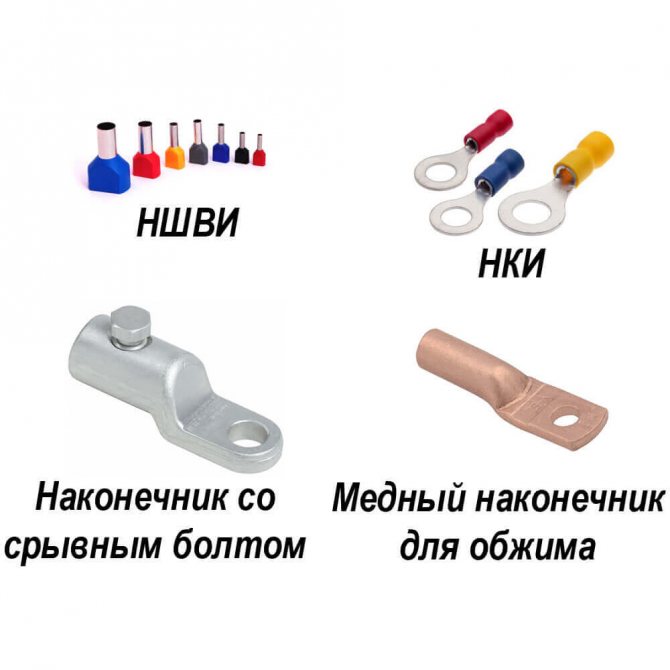

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:

Главная заземляющая шина

Согласно п. 1.7.121 ПУЭ в качестве РЕ-проводников в электроустановках напряжением до 1 кВ могут использоваться:

специально предусмотренные проводники:
изолированные или неизолированные провода в общей оболочке с фазными проводами;
стационарно проложенные изолированные или неизолированные проводники;
открытые проводящие части электроустановок:
стальные трубы электропроводок;
металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления (при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения);
некоторые сторонние проводящие части:
арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;
металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

П. 1.7.122. Использование открытых и сторонних проводящих частей в качестве РЕ-проводников допускается, если они отвечают требованиям настоящей главы к проводимости и непрерывности электрической цепи.

Сторонние проводящие части могут быть использованы в качестве РЕ-проводников, если они, кроме того, одновременно отвечают следующим требованиям:

непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений;
их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.

Не допускается использовать в качестве РЕ-проводников:

металлические оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;
трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;
водопроводные трубы при наличии в них изолирующих вставок.

Нулевые защитные проводники цепей не допускается использовать в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям, а также использовать открытые проводящие части электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте.

Использование специально предусмотренных защитных проводников для иных целей не допускается.

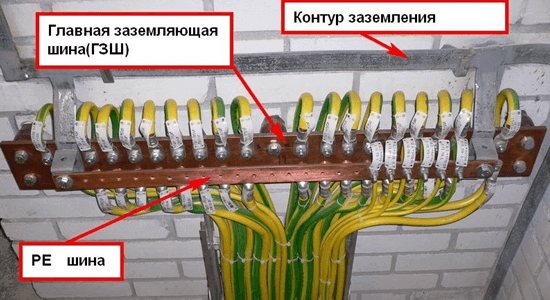

Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него (п. 1.7.119. ПУЭ).

Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.

При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.

Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии.

Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.

В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.

Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям 1.7.122 к непрерывности и проводимости электрической цепи.

Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.

Как происходит расщепление проводника PEN?

Что нужно чтобы у нас в доме было сделано правильное расщепление? В щитовой ставим медную шину, затем делаем свое собственное заземление — контур заземления, обычно это металлические штыри метра полтора, два — забиваем их в землю. Далее, сваркой хорошенько обвариваем по периметру профиль со штырями.

Затем, от контура заземления заводим на шину РЕN заземляющий проводник. От шины PEN ставим перемычку на следующую установленную шину, которая теперь будет называться РЕ, а шина PEN изживает себя и превращается в шину под именем N. Теперь в доме не два, а три проводника. Так мы расщепили проводник PEN.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

если питающий фазный провод имеет сечение до 16 мм 2 , толщина заземляющего проводника должна быть аналогичной;
при наличии фазных проводов сечением 16÷35 мм 2 , сечение заземляющего проводника – 16 мм 2 ;
если сечение фазного провода превышает 35 мм 2 , сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм 2 , следует использовать заземление 4 мм 2 .
Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм 2 , следовательно, сечение заземления должно составлять 25 мм 2 и более.

Материалы для контура заземления

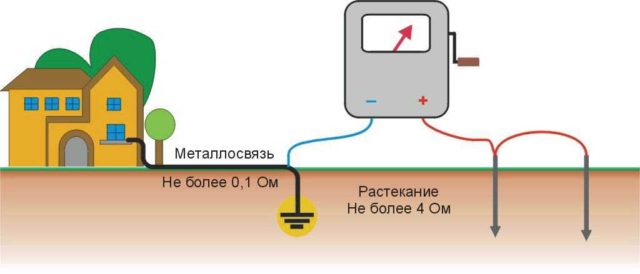

Чтобы заземление частного дома было эффективным, его сопротивление не должно быть больше 4 Ом. Для этого необходимо обеспечить хороший контакт заземлителей с грунтом. Проблема в том, что измерить сопротивление заземления можно только специальным прибором. Эту процедуру проводят при вводе системы в эксплуатацию. Если параметры хуже, акт не подписывают. Потому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.

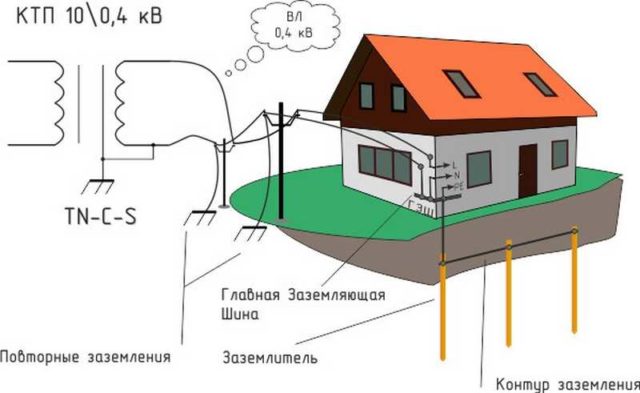

Пример заземления для частного дома

Параметры и материалы штырей

Штыри заземления обычно делают из черного металла. Чаще всего используется пруток сечением 16 мм и больше или уголок параметрами 50*50*5 мм (полочка 5 см, толщина металла — 5 мм). Обратите внимание, что арматуру использовать нельзя — ее поверхность каленая, что изменяет распределение токов, к тому же в земле она быстро ржавеет и разрушается. Нужен именно пруток, не арматура.

Читать также: Кинематическая схема ленточного конвейера

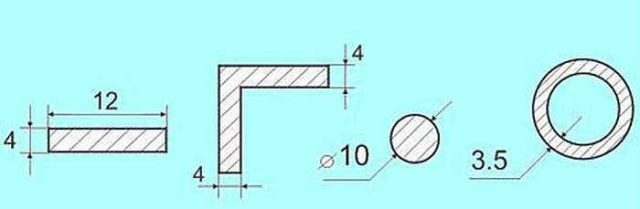

Возможные профили электродов

Еще вариант для засушливых регионов — толстостенные металлические трубы. Их нижнюю часть сплющивают в виде конуса, в нижней трети сверлят отверстия. Под их установку сверлят лунки требуемой длины, так как забить их не получится. При пересыхании грунтов и ухудшении параметров заземления, в трубы заливают соляной раствор — для восстановления рассеивающей способности грунтов.

Длинна стержней заземления — 2,5-3 метра. Этого достаточно для большинства регионов. Конкретнее есть два требования:

стержень контура заземления должен заходить в грунт ниже уровня промерзания не менее чем на 60 см (лучше — 80-100 см);
в засушливых регионах как минимум 1/3 заземлителя должна находиться во влажных грунтах, потому еще надо ориентироваться на уровень расположения грунтовых вод — при низком их расположении могут понадобиться более длинные стержни.

Чаще всего используют стальной уголок и полосу

Конкретные параметры заземления можно высчитать, но требуются результаты геологического исследования. Если у вас таковые имеются, можно заказать расчет в специализированно организации.

Из чего делать металлосвязь и как соединять со штырями

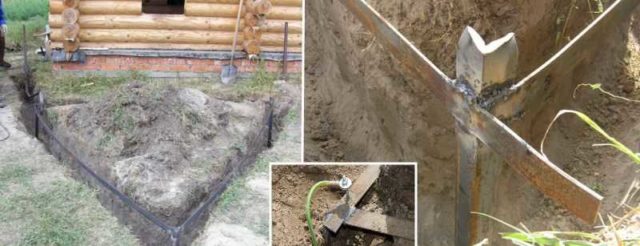

Все штыри контура соединяются между собой металлосвязью. Ее можно сделать из:

медного провода сечением на менее 10 мм 2 ;
алюминиевого провода сечением не менее 16 мм 2
стальной проводник сечением не менее 100 мм 2 (обычно полоса 25*5 мм) .

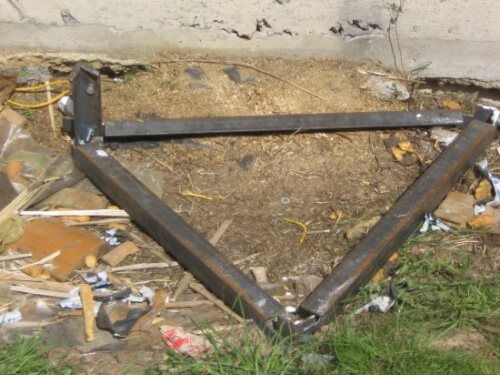

Чаще всего штыри между собой соединяются при помощи стальной полосы. Ее приваривают к уголкам или оголовкам прутка. Очень важно чтобы качество сварного шва было высоким — от этого зависит пройдет ли ваше заземление испытание или нет (будет ли оно соответствовать требованиям — сопротивление меньше 4 Ом).

Параметры, которых необходимо добиться при самостоятельном изготовлении контура заземления

При использовании алюминиевого или медного провода к штырям приваривают болт большого сечения, к нему уже крепят провода. Провод можно накрутить на болт и прижать шайбой с гайкой, можно провод оконечить разъемом подходящего размера. Главная задача та же — обеспечить хороший контакт. Потому не забудьте зачистить болт и провод до чистого металла (можно обработать шкуркой) и хорошо поджать — для хорошего контакта.

Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

изолированными и неизолированными;
входящими в состав кабеля;
одножильными;
алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых типах кабелей и об особенностях выполнения монтажных операций.

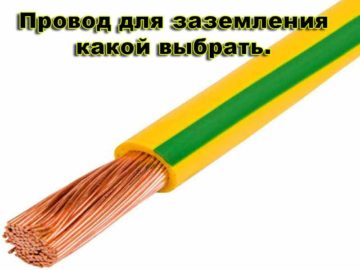

Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

рабочее (или функциональное),
защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

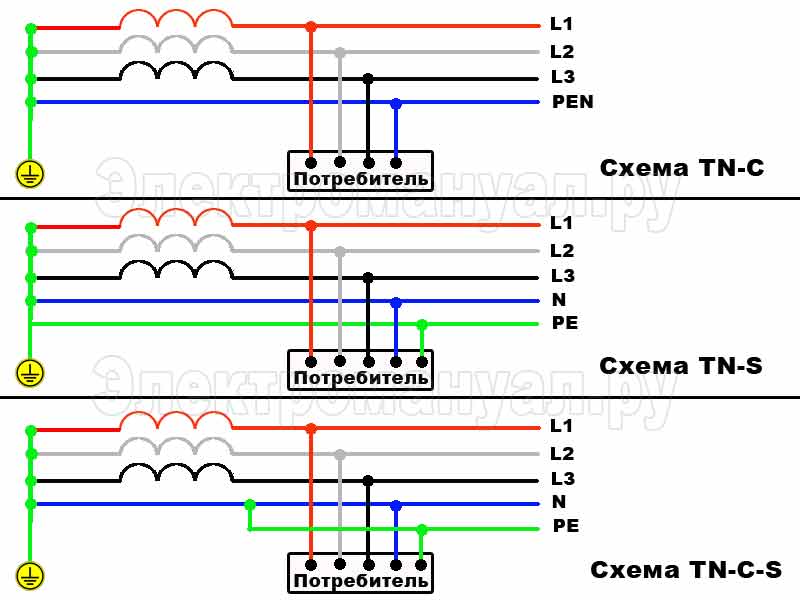

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
TT — прямое защитное заземление, установленное на электрооборудование;
IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

PE — «заземление»,
PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

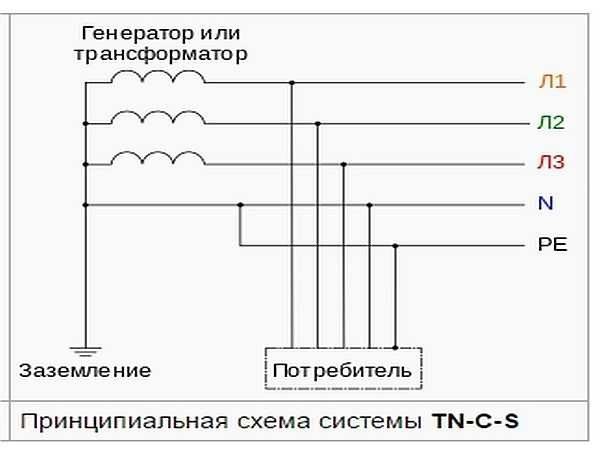

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

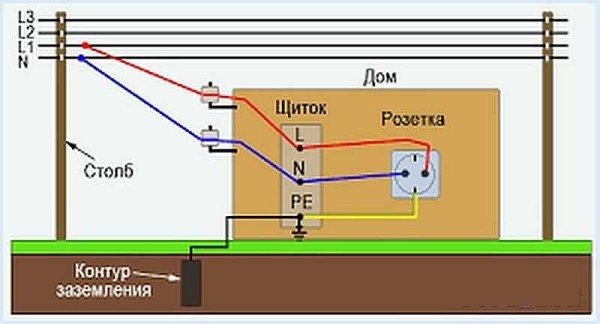

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

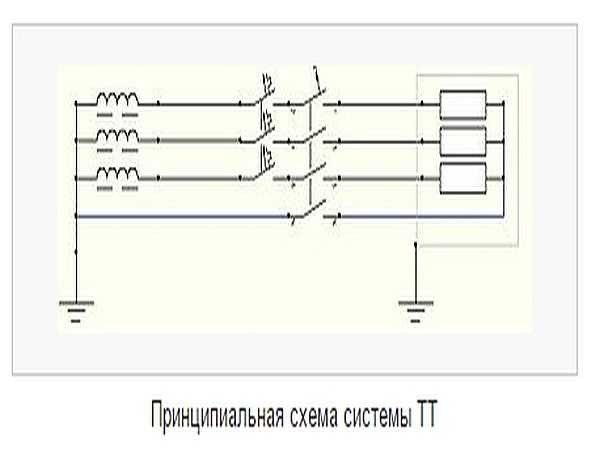

Система заземления ТТ в более понятном изображении
