Какой кабель нужен для прокладки в земле на даче: марка тип сечение

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

  • подвижки грунта;
  • грызуны;
  • вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.
Поэтому для прокладки в земле используют:

  • бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;
  • простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

  • коррозионная активность почвы является низкой или средней;
  • отсутствует нагрузка на растяжение;
  • участок проложен горизонтально;
  • грунт неболотистый, ненасыпной и непучинистый.

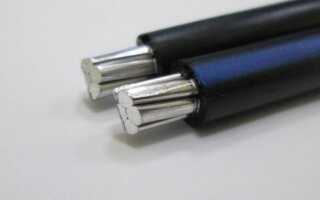

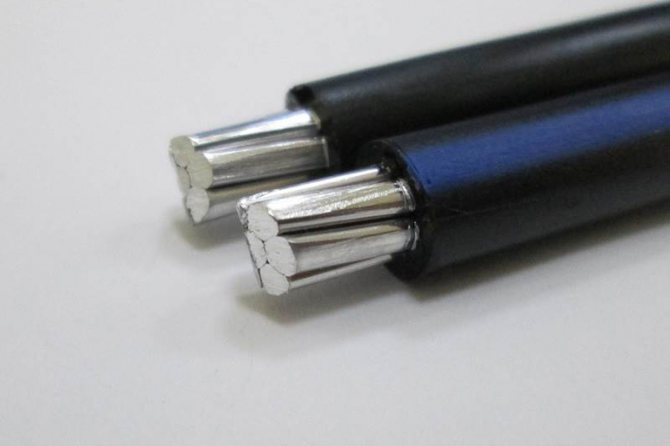

Провод СИП

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Его изоляция быстро приходит в негодность из-за частого выпадения конденсата.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

  • материал жил – алюминиевые или медные;
  • их число и сечение;
  • их тип – монолитные или многопроволочные;
  • материал и класс горючести изоляции и оболочки;
  • номинальное напряжение;
  • максимально допустимая длительная температура нагрева;
  • то же в кратковременном режиме (при коротком замыкании);
  • минимальный радиус сгиба;
  • прочность на растяжение;
  • стоимость погонного метра;
  • конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

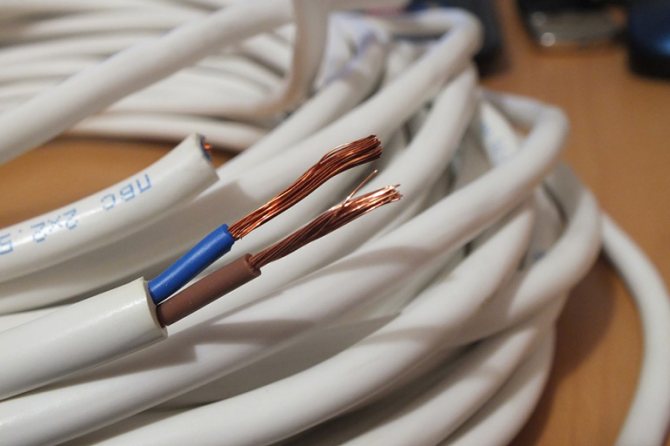

Характеристики кабелей

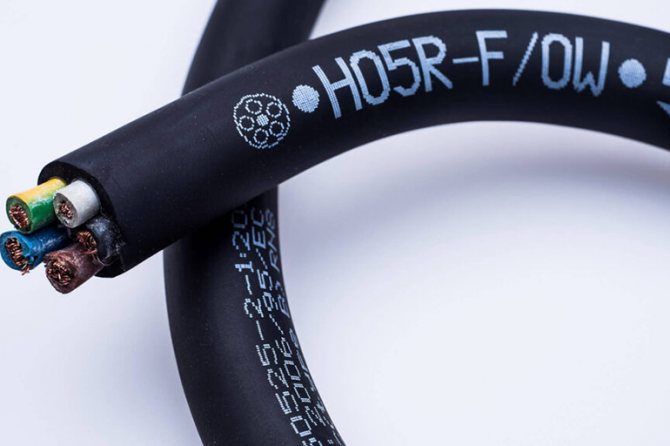

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

  1. А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
  2. ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
  3. Г – «голый». Имеется ввиду отсутствие специальной защиты.
  4. нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
  5. лс – низкое дымовыделение (от англ. low smoke).
  6. 3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

Изготовление зеркал

  • Б – из ленты;
  • К – из круглой стальной проволоки (Ка – алюминиевой);
  • П – из плоской.

Маркировка

Тип оболочки:

  • Шв – виниловый шланг;
  • Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Комбинация «АА» обозначает алюминиевые жилы в такой же оболочке, «АС» – в свинцовой.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Можно ли кабель ввг прокладывать в земле

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Можно ли кабель ввг прокладывать в земле

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Можно ли кабель ввг прокладывать в земле

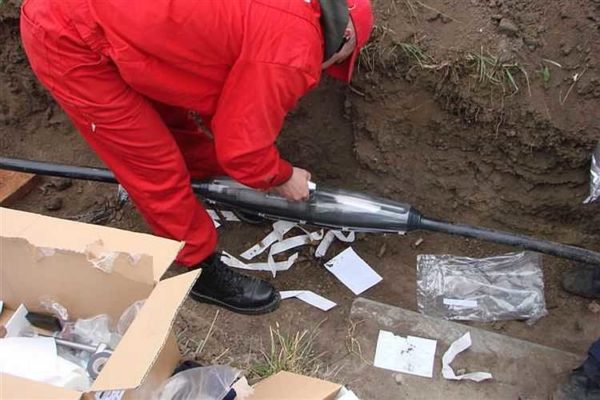

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Можно ли кабель ввг прокладывать в земле

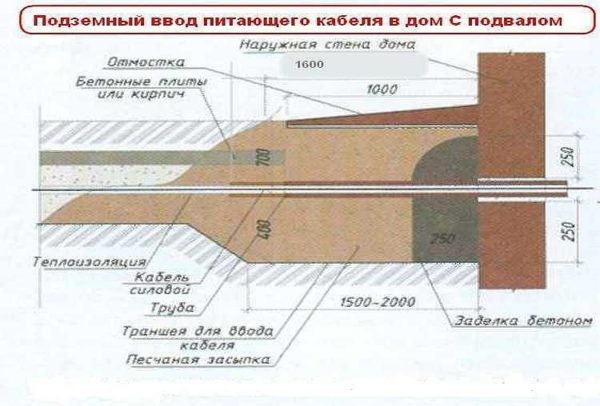

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Можно ли кабель ввг прокладывать в земле

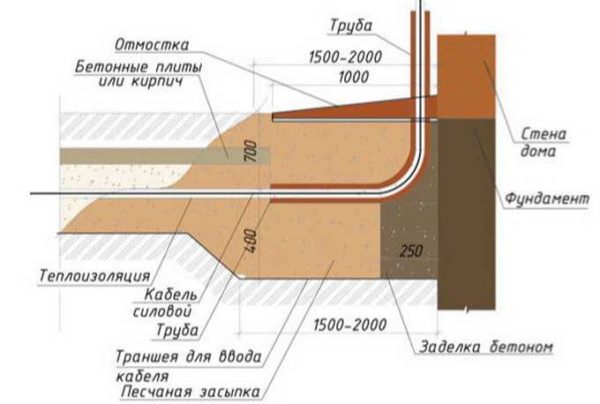

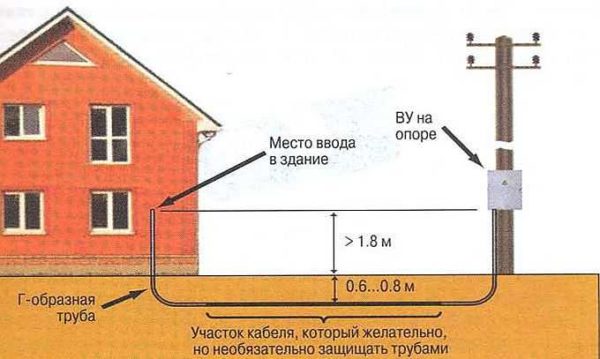

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Можно ли кабель ввг прокладывать в земле

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Можно ли кабель ввг прокладывать в земле

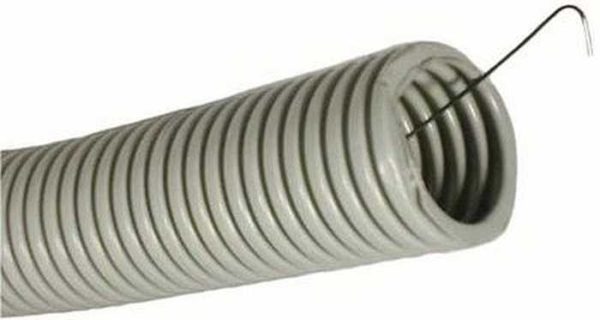

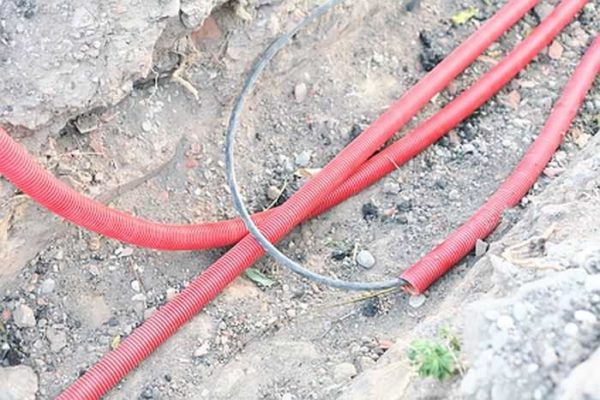

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

Читать также: Станок для сшивания уголовных дел

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

  1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
  2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
  3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
  4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
  5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
  6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
  7. Стальная броня. Предохраняет изделие от повреждений.
  8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Требования к подземной прокладке кабелей

Правила монтажа силовой линии в траншее изложены в п. 2.3.83 ПУЭ и последующих, а также в СНиП 3.05.06-86. Для кабелей напряжением до 20 кВ, к которым относятся бытовые на 220В, 380В и промышленные на 10 кВ, минимальная глубина составляет:

  • под участком, не подверженным нагрузкам (газоны и т.п.), – 0,7 м;
  • под дорогой, асфальтированной площадью, тротуаром – 1 м.

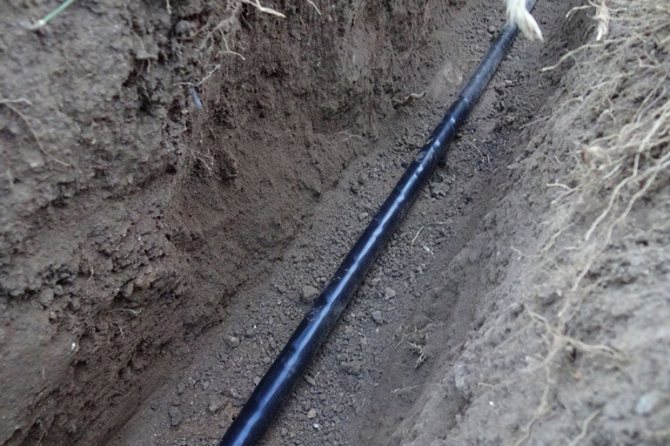

Требования

Для ввода в дом разрешается уменьшить этот параметр до 0,5 м, но только на участке длиной не более 5 (м).

Если в траншее нужно проложить несколько кабелей, минимальное расстояние между ними составляет 10 см.

Наименьшая дистанция между трассой и различными объектами на участке (м):

  • фундаментом – 0,6;
  • силовой или коммуникационной линией сторонней организации – 0,5;
  • деревом – 2;
  • кустарником – 0,75;
  • трубопроводом, канализацией – 1;
  • теплопроводом, например ГВС – 2;
  • газопроводом с давлением до 0,588 Мпа – 1, выше 0,588 Мпа – 2.

При прокладке вдоль строения кабель должен находиться за воображаемой линией, проведенной от края подошвы фундамента вниз под углом в 45°.

Запрещено укладывать проводник над и под кабельными трассами и трубопроводами. Их можно только пересекать, при этом обе линии должны быть разделены слоем земли толщиной не менее 0,5 м.

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

  1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
  2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
  3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
  4. Меньше риск возникновения пожара.
  5. Также уменьшается воздействие электромагнитных волн и грозы.
  6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

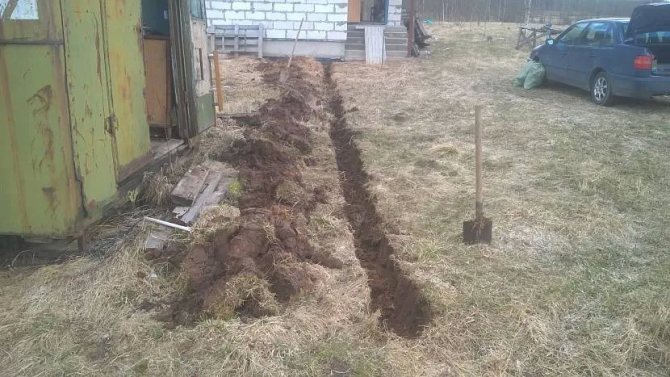

Участок перед закапыванием
Участок перед закапыванием траншеи Источник s00.yaplakal.com

Инструкция по укладке кабеля под землей

Начальный этап предполагает следующие действия:

  1. В администрации населенного пункта получают план участка с существующими подземными коммуникациями.
  2. Ориентируясь на чертеж, разрабатывают свою схему прокладки линии с привязкой ее к стационарным объектам.
  3. С помощью колышков и бечевки выполняют разметку на участке.

Начальный этап

Рытье траншеи

Ширину траншеи подбирают с учетом следующих нормативных требований:

  • расстояние между кабелями составляет 10 см;
  • песчаная подушка выходит за пределы крайнего проводника на 10 см.

Глубина траншеи – на 200 мм больше нормируемой отметки заложения линии, т.е.:

  • на газоне – 0,9 м;
  • под дорогой – 1,2 м.

Выкопав траншею до нужной глубины, действуют в таком порядке:

  1. Очищают дно от крупных корневищ, камней, стекла и прочего мусора. Все это может повредить кабель.
  2. Насыпают слой песка толщиной 20 см. Он исключает повреждение оболочки и благодаря своим дренажным свойствам отводит влагу.
  3. Трамбуют песок, обильно смачивая водой (лучше делать это послойно), чтобы его толщина составила 15 см. Без этого подсыпка просядет и под некоторыми участками кабеля образуются пустоты, что приведет к его локальному перегреву. Неравномерное распределение температур приведет к деформации изделия с последующим повреждением изоляции.
  4. Укладывают проводник на песок по волнообразной траектории. Так обеспечивают требуемый ПУЭ запас по длине в 2%, исключающий разрыв изделия при подвижках грунта.
  5. Проводят контрольное измерение сопротивления изоляции между жилами и оболочкой. Для этого нужен мегаомметр.
  6. Сверху насыпают слой песка толщиной 20 см. Его тоже увлажняют и трамбуют, чтобы высота подушки составила 15 см.
  7. Насыпают 15 см земли. Тоже трамбуют.
  8. Кладут пластиковую сигнальную ленту оранжевого цвета с надписью «Осторожно, кабель!». Если в траншее лежит несколько проводников, используют 2 или 3 предупреждающих пластика, чтобы они выходили за пределы крайних линий на 5 см.
  9. Закапывают траншею. Для компенсации будущей усадки грунт насыпают с небольшим запасом.
  10. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке.

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:
При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

  • 60 минут – от 0 до -10 °С;
  • 40 минут от -10 до -20 °С;
  • 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.

Холодостойкий провод
Холодостойкий провод Источник hostingkartinok.com

Техника безопасности

При монтаже кабеля соблюдают следующие правила:

  1. Разгрузку барабана с кабелем производят с помощью грузоподъемной техники.
  2. При его перекатке принимают меры по предотвращению захвата одежды монтеров выступающими частями.
  3. Барабан перемещают только по горизонтальной поверхности, находиться на его пути запрещено.
  4. При перекатке бобины не приближаются к траншее ближе 1 м.
  5. Кабель разматывают, надев брезентовые рукавицы.
  6. Проводник переносят на плече, обращенном в сторону траншеи; все работники должны находиться по одну сторону от него.
  7. Максимально допустимая нагрузка на 1 рабочего – 35 кг.
  8. Наткнувшись при рытье траншеи на коммуникации, не обозначенные на плане, работы приостанавливают и приступают к поиску владельца или эксплуатирующей организации.

В местах поворотов трассы запрещено стоять внутри угла, поддерживать кабель или тянуть его вручную. Здесь устанавливают специальные ролики.

Испытания кабельной изоляции с применением мегаомметра имеет право проводить только сертифицированный монтер. Это связано с тем, что в процессе работы данный прибор генерирует напряжение до 2500 В. После проверки нужно разрядить кабель на землю либо закоротить его жилы.

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

  • в прогретом помещении (провод прогревается от 18 до 72 часов);
  • установкой палатки и использование тепловых пушек;
  • трансформатор (прогревается прямо во время прокладки до +20 °С).
