Какую мощность выдержит провод сечением 0 75 мм медь

Содержание

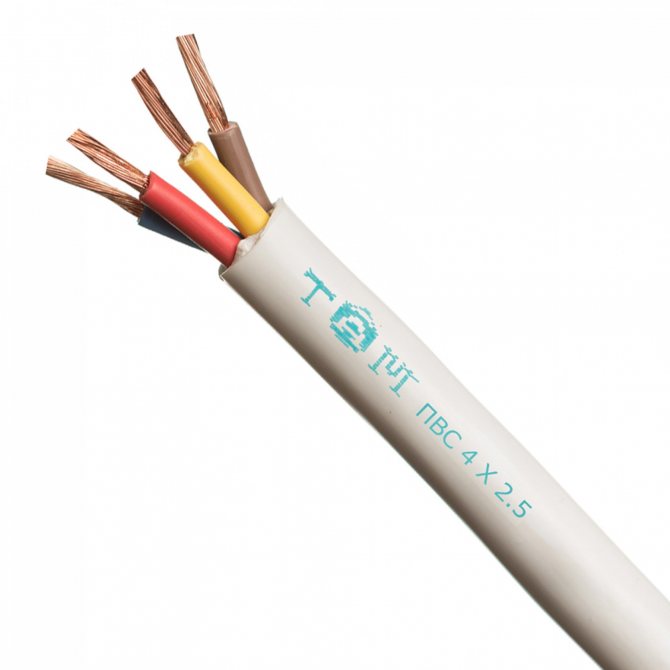

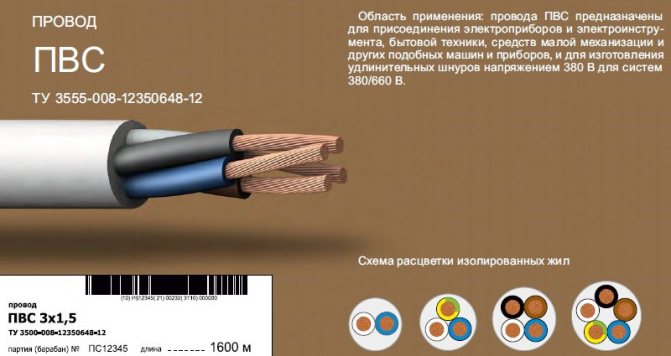

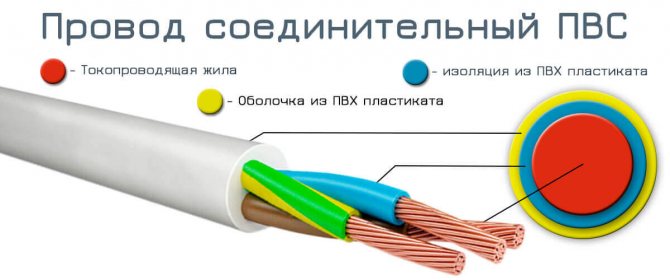

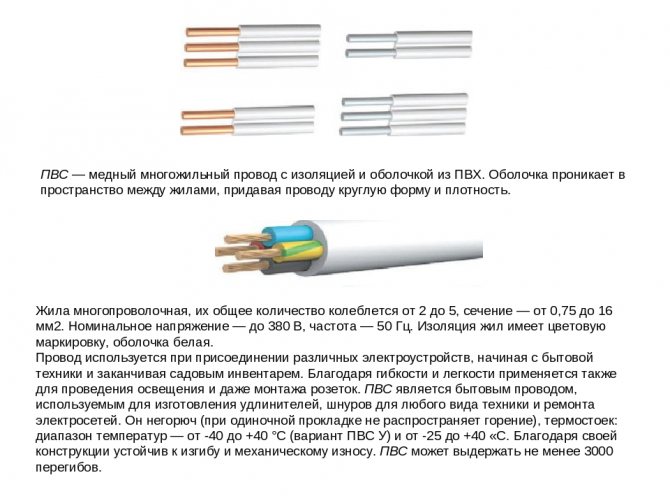

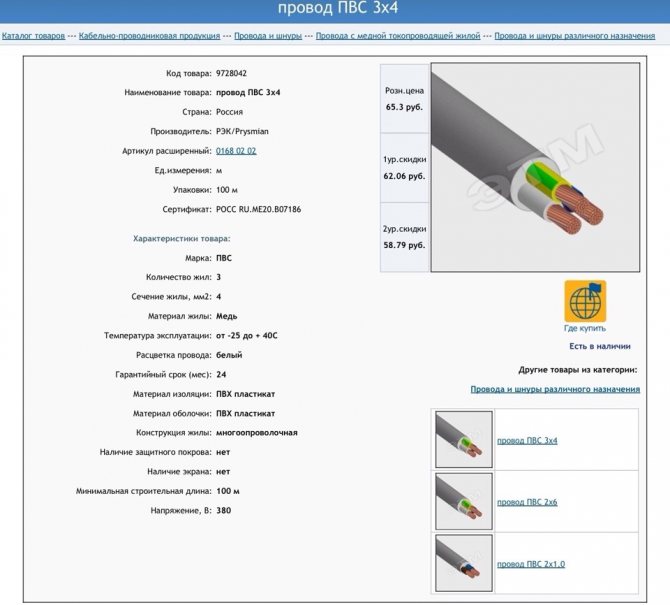

Параметры электрического провода ПВС в подробностях учитывают при проектировании ремонта или строительства объектов, где требуется прокладка разветвленной инфраструктуры. Тогда важен каждый критерий. Например, от веса ПВС зависит какое количество креплений понадобится для его надежной фиксации на конструкции. Или от наружного диаметра ПВС – какой тип скоб нужен, чтобы плотно закрепить кабель и в то же время не пережимать изоляционную оболочку.

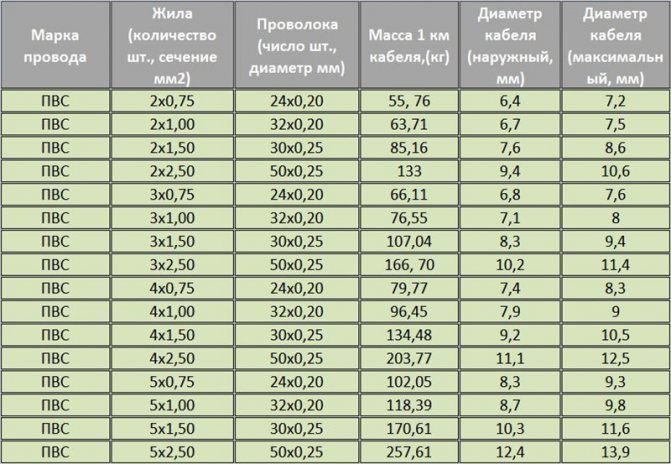

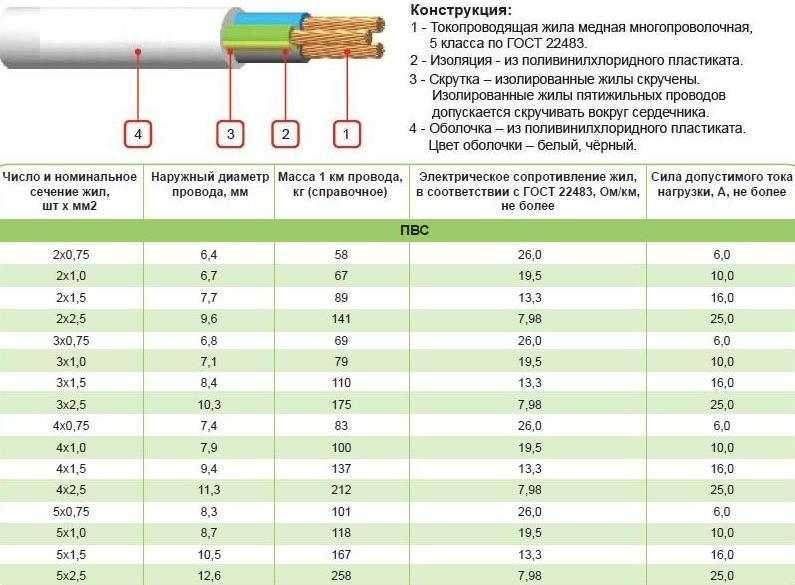

Табл. 1. Основные характеристики в зависимости от марки кабеля ПВС

Количество жил, шт. Количество проволок и диаметр, шт. и мм Наружный диаметр провода, мм Сечение, мм2 Масса 1 км провода, кг Электрическое сопротивление жил, Ом/км Сила тока нагрузки, не более, А
2 24х0,20 6,4 0,75 58 26,0 6,0
2 32х0,20 6,7 1,00 67 19,5 10,0
2 30х0,25 7,7 1,50 89 13,3 16,0
2 50х0,25 9,6 2,50 141 7,98 25,0
3 24х0,20 6,8 0,75 69 26,0 6,0
3 32х0,20 7,1 1,00 79 19,5 10,0
3 30х0,25 8,4 1,50 110 13,3 16,0
3 50х0,25 10,3 2,50 175 7,98 25,0
4 24х0,20 7,4 0,75 83 26,0 6,0
4 32х0,20 7,9 1,00 100 19,5 10,0
4 30х0,25 9,4 1,50 137 13,3 16,0
4 50х0,25 11,3 2,50 212 7,98 25,0
5 24х0,75 8,3 0,75 101 26,0 6,0
5 32х0,20 8,7 1,00 118 19,5 10,0
5 30х0,25 10,5 1,50 167 13,3 16,0
5 50х0,25 12,6 2,50 258 7,98 25,0

Внесем небольшие пояснения в параметры, внесенные в таблицу. Так, количество жил выбирают исходя из подключаемого оборудования, напряжения сети. Например, 2 жилы подойдут для работы с однофазной сетью 220В без заземления. При наличии последнего берут трехжильный кабель. Если нужно подключение к трехфазной сети 380В – нужен провод с 4 или 5 жилами, в зависимости от наличия заземляющего контура.

Сколько киловатт выдержит медный провод сечением 0,75 квадрата?

Сколько киловатт выдержит медный провод сечением 0,75 квадрата?
Что можно подключить медным проводом 0,75 квадрата? Какую нагрузку выдержит?

Это провод достаточно дешевый. Можно ли развести осветительную группу в квартире проводом 0,75 квадрата?

По Гостовским нормативам, стационарная проводка в жилых и производственных помещениях, должна быть выполнена кабелем медным сечением не менее 1,5 квадратных миллиметра (ГОСТ Р 50571.15-97)

Однако эти требования были разработаны во времена массового применения ламп накаливания, которые чаще всего были мощностью 100-150 ватт, а то и больше. Сегодня, во время всеобщей экономии энергоресурсов и все более набирающей обороты экономии, почти все и всюду стараются перейти на светодиодную осветительную аппаратуру, которая при той же освещенности, потребляет примерно в семь-восемь раз меньше (производителем заявляется что в десять раз меньше, но как вижу это просто реклама)

Если вы намереваетесь использовать только светодиоды, для освещения, и сами хозяйничаете в своем частном доме (не квартире!) то думаю можно использовать для освещения кабель сечения 0,75 квадрата.

Ну а суммарная мощность для провода этого сечения составляет не более 3 киловатт. А автомат я бы поставил не более 3 Ампер.

Чтобы правильно ответить на этот вопрос о мощности в киловаттах для медного провода с сечением 0,75 квадрата, необходимо знать некоторые дополнительные параметры, сейчас объясню по каким причинам.

Определения

Электрическая мощность — если грубым языком отвечать, это некая скорость и количество передачи, с которой электричество успевает достичь источник потребления и преобразоваться в электрическую энергию.

То есть мощность — это величина определяющая время и количество передачи электрических зарядов к источнику потребления.

Соответственно, чем больше мощность у источника, тем больше и быстрее электрических зарядов ему надо «съесть» чтобы работать. А соответственно, чем больше ему надо зарядов, тем больше и сильнее должен быть транспорт (в электрике это кабеля и провода), а зависят они не только от толщины, но также от материала из которого изготовлены, изоляции, места расположения.

Если с толщиной и материалом всё понятно, чем больше и качественнее провод, тем больше и быстрее он передаст электрический заряд, то почему так сильно на мощность влияет изоляция и место прохождения кабеля или провода?

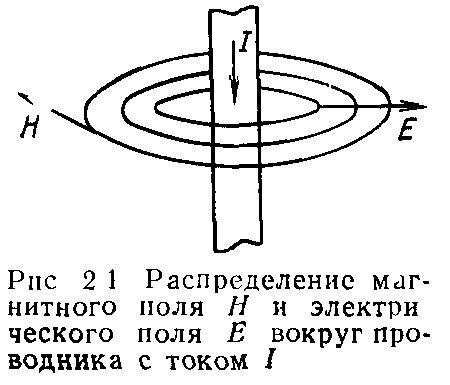

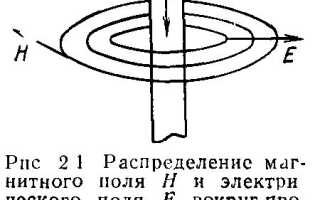

Всё дело в том, что электрический разряд создаёт вокруг себя электромагнитные поля и окружающее пространство для кабеля имеет большое значение, которое влияет на мощность.

Итак, чтобы дать точный ответ, необходимо знать следующие параметры:

  • Напряжение в сети (как я понимаю, речь идет об условной единицы напряжения в квартирах РФ, которая имеет значение как 220 вольт)
  • Сопротивление кабеля (тут имеется ввиду не только жила провода по которой проходит ток, но и изоляция, место прохождения, которые создают экран)
  • Длина кабеля (тоже не маловажная величина, особенно, если кабель будет использоваться при максимальной или близкой к максимальной допустимой мощности)

________________­ ________________­ _

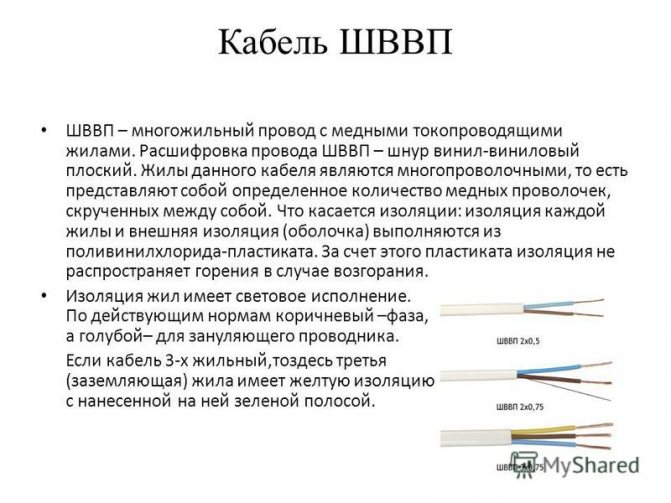

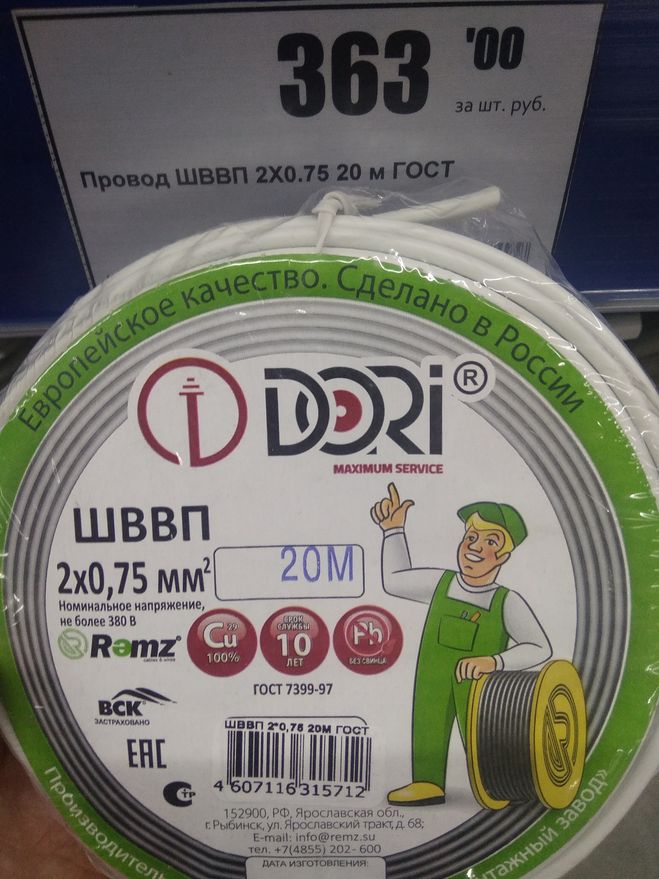

Самый распространённый и самый дешёвый провод сейчас ШВВП 2х0,75 на него и рассчитывают многие владельцы помещений при ремонте, чтобы сэкономить деньги.

По стандартам такой провод имеет следующие показания:

  • 6 Ампер — токовая нагрузка (допустимая) при условии прокладки кабеля на воздухе (подходит к прокладке в кабель-канале, монтажной трубе, под штукатуркой в стене для сухих помещений)
  • 0,38 Кв — переменное напряжение (Номинальное)
  • 1,76 кВт — мощность (максимальная) при условии прокладки кабеля по воздухе (кабель-канал, монтажная труба, в стене под штукатуркой) и переменном напряжении 220 вольт
  • 3,95 кВт — мощность (максимальная) при условии прокладки кабеля по воздухе (кабель-канал, монтажная труба, в стене под штукатуркой) и переменном напряжении 380 вольт

Перед тем как определиться с итогом вопроса, хотелось бы заметить, что это ГОСТовские показатели для качественных кабелей, но купить можете и не выдержанную по ГОСТ продукцию, а соответственно показатели будут занижены (это из практики, когда на глазах горят кабеля, которые даже не подверглись максимальной мощности). Также напряжение в сети не всегда соответствует нормам и бывают скачки не только на уменьшение, но и увеличение.

Медный провод 0,75 квадрата (для примера взят провод ШВВП 2х0,75) может выдержать нагрузку мощностью до 1,76 кВт при условии, что в сети будет переменный ток 220 вольт

Подключать к такому проводу рекомендуется один или несколько источников потребления, суммарная мощность которых не превышает 1,76 кВт, но я бы рекомендовал исходить из мощности в 1,5 кВт не более.

Также не стоит использовать данный провод для подключения мощных (100 и более ватт) ламп накаливания, так как возможен нагрев провода из-за слабого контакта при окислении.

Так что, осветительную группу в квартире, при использовании современных ламп (исключая ламп накала и нагрева) можно подключить проводом медным с сечением 0,75 кв.мм. при суммарном объёме мощности ламп не более 1500 ватт (моя рекомендация на основе личного опыта!)

Источник

Производители

Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.

ШВВП-шнуры является качественным и недорогим изделием, подходящим для временного подключения слаботочных бытовых приборов к промышленной электросети напряжением 220/380 В. И все-таки для стационарных установок высоких мощностей, включая станки и игровые компьютеры, нужно использовать кабель с большим сечением. В отличие от ШВВП ПВС-кабель справляется с увеличенной токовой нагрузкой.

Также при работе с удлинителями на базе ШВВП нужно обеспечить постоянный контроль и наблюдение, чтобы исключить перегрев и потенциальное возгорание. Если температура повышается, то требуется замена проводника.

Таблица зависимости сечения провода от нагрузки

При монтаже электропроводки в квартире или в частном доме очень важно правильно подобрать сечение провода. Если взять слишком толстый кабель, то это «влетит вам в копеечку», так как его цена напрямую зависит от диаметра (сечения) токопроводящих жил. Применение же тонкого кабеля приводит к его перегреву и при несрабатывании защиты возможно оплавление изоляции, короткое замыкание и как следствие — пожар. Наиболее правильным будет выбор сечения провода в зависимости от нагрузки, что отражено в приведенных ниже таблицах.

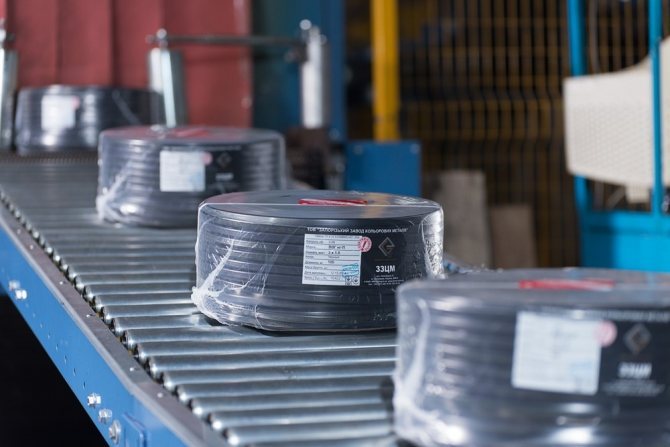

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта

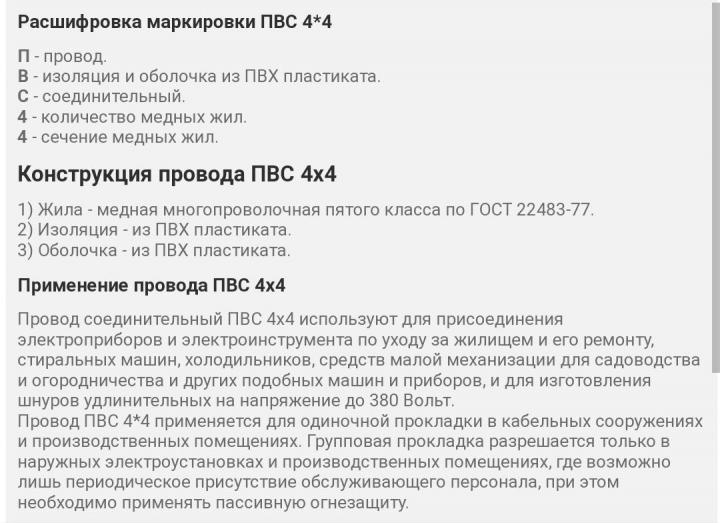

Маркировка проводов Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.

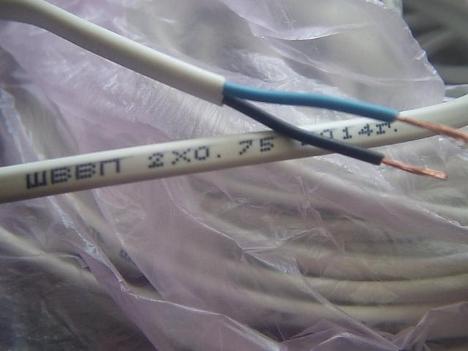

Маркировка на оболочке шнура ШВВП При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.

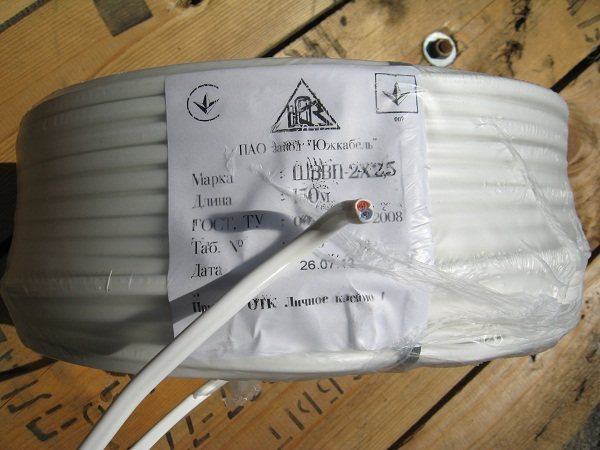

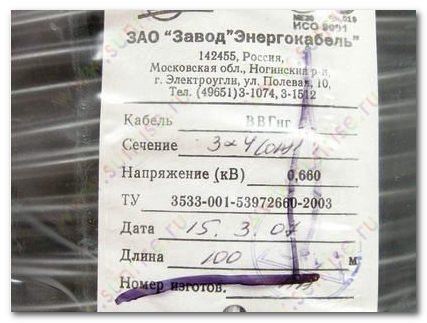

Ярлык на бухте кабеля При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Это интересно: Скрытая электропроводка в деревянном доме — видео, фото, правила монтажа

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

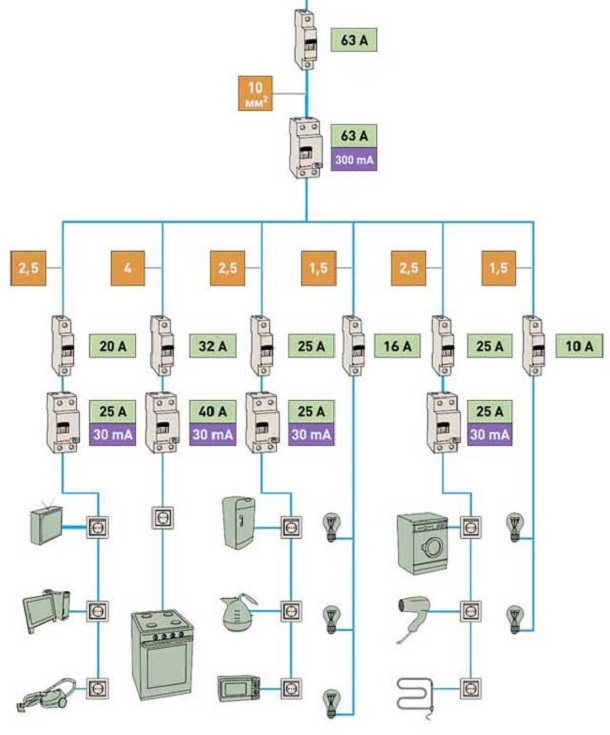

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм² Проложенные открыто Проложенные в трубе
медь алюминий медь алюминий
ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт
220В 380В 220В 380В 220В 380В 220В 380В
0.5 11 2.4
0.75 15 3.3
1 17 3.7 6.4 14 3 5.3
1.5 23 5 8.7 15 3.3 5.7
2.5 30 6.6 11 24 5.2 9.1 21 4.6 7.9 16 3.5 6
4 41 9 15 32 7 12 27 5.9 10 21 4.6 7.9
6 50 11 19 39 8.5 14 34 7.4 12 26 5.7 9.8
10 80 17 30 60 13 22 50 11 19 38 8.3 14
16 100 22 38 75 16 28 80 17 30 55 12 20
25 140 30 53 105 23 39 100 22 38 65 14 24
35 170 37 64 130 28 49 135 29 51 75 16 28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

    Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

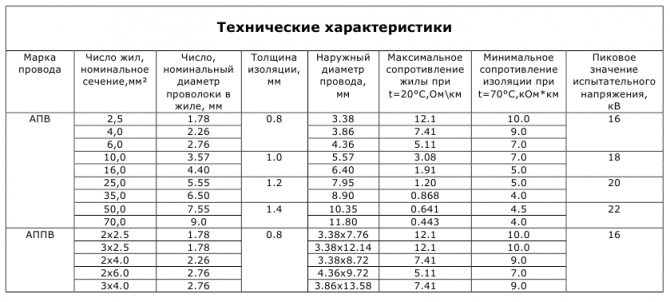

Технические характеристики

Кабель СИП 2: технические характеристики

Провода шввп имеют следующие технические характеристики:

  • механические – описывающие устройство изделия и конструктивные параметры;
  • электрофизические – рассказывающие об электрических характеристиках для данного вида шнура, исходя из физических свойств материалов.

При эксплуатации проводника и те, и другие имеют немаловажное значение, поэтому их рассматривают отдельно

Механические

К основным механическим параметрам относятся:

  • гибкость;
  • допустимое количество изгибов и разгибаний;
  • прочность на растяжение;
  • температурная устойчивость.

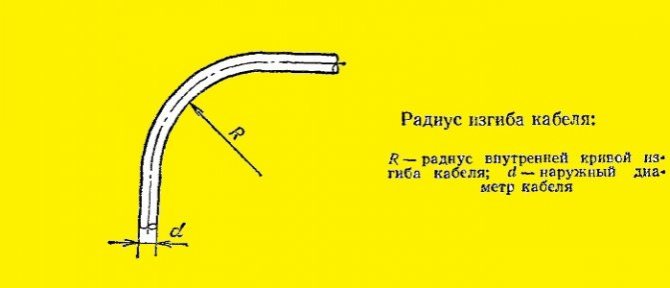

Минимальный Rизг (радиус изгиба) у шввп равен пяти диаметрам кабеля. Геометрическая особенность шнура – плоский, поэтому диаметр берут наименьший.


Минимальный радиус изгиба

Шнур позволяет совершать за время его эксплуатации не менее 30 тыс. циклов «сгибание-разгибание».

Кстати. Чем больше подобных циклов испытало изделие, тем меньше срок его службы. Провода, которые постоянно подвергаются подобным механическим нагрузкам, служат не более 2 лет, при статичном использовании 10 лет.

На испытаниях по растяжению данное изделие обязано выдерживать нагрузки до 9,8 Н, что составляет 1 кгс. Такая нагрузка не должна вызывать внешних повреждений шнура.

Температурная устойчивость проводника должна позволять выдерживать воздействие высоких и низких температур. При прохождении испытаний сертифицированный ШВВП выдерживает влияние Т = +800С в течение 90 часов. При этом после того, как шнур остывает, на нём нет следов повреждений. Испытания при низких температурах выполняются механическим давлением (прокатывают через ролики) и ударами.

Предельные нормы нормальной эксплуатации – от — 250С до +400С.

Внимание! При работе потребителя, подключенного с помощью такого шнура, максимально допустимая температура жилы – +700С. Если температура превышает это значение, значит, сечение жил подобрано неправильно

Электрофизические

Электрические характеристики для провода являются опорным критерием при выборе изделия.

К данным параметрам относятся следующие позиции:

  • сопротивление проводника;
  • сопротивление изоляции;
  • допустимая токовая нагрузка.

Сопротивление для рассматриваемых проводников с двумя опорными сечениями жил (0,5 и 0,75 мм2) равно 39 Ом/км и 26 Ом/км. Это верно при условиях, что диаметр проволоки в пучке – не более 0,16 мм, а сопротивление постоянному току измерялось при температуре 200С.

ГОСТ-7399-97 регламентирует величину сопротивления изоляции более 0,012 Мом/км для медного сечения 0,5 мм2, нагретого до 700С, и 0,01Мом/км – для 0,75 мм2.

Допустимой считается такая нагрузка, при которой ток, длительно протекающий через проводник под нагрузкой, не нагревает жилы более допустимой (рабочей) температуры. Для обоих сечений допустимый ток – 2,5 и 6 А, соответственно.

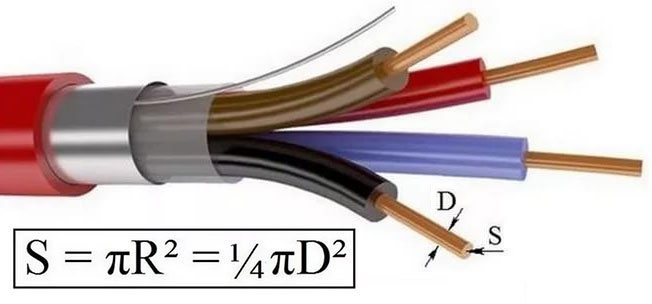

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм 2 Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

    Для примера обозначим некоторые из них:
  • Чайник – 1-2 кВт.
  • Микроволновка и мясорубка 1,5-2,2 кВт.
  • Кофемолка и кофеварка – 0,5-1,5 кВт.
  • Холодильник 0,8 кВт.
  • Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

    Как выбрать подходящий кабель

    При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора

    Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.

    Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.

    На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.

    Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.

    Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами

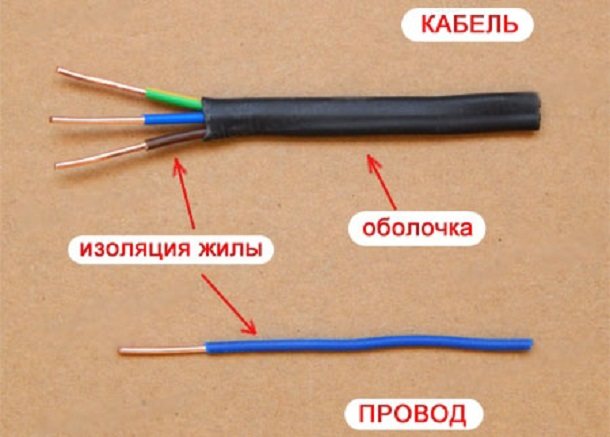

    Чем отличается кабель от провода

    Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

    Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

    Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

    Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

    Выбор кабеля

    Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

    Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

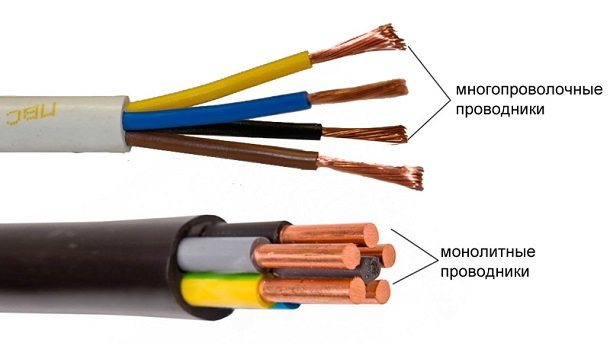

    Одножильный или многожильный

    При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

    Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

    Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

    В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

    Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

    Медь или алюминий

    В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

    Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

    Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

    Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

    Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

    Какая марка, ПВС или ВВГ лучше для улицы?

    ПВХ изоляция и оболочка марки ВВГ отличается повышенной стойкостью к коррозионному влиянию окружающей среды, изделие не боится низких и высоких температур, а также их резких перепадов, хорошо противостоит воздействию прямых солнечных лучей, однако при защите гофрой от солнца прослужит намного дольше. В принципе ВВГ подходит для стационарной открытой уличной проводки.

    Материал оболочки ПВС и ВВГ одинаковый, поэтому стойкость к УФ схожая. Провод ПВС применяют для уличных переносок и подключения подвижного электрооборудования на улице, срок службы при активной эксплуатации не более 3-5 лет. При температуре ниже -25 С из-за небольшой толщины изоляции провод ПВС дубеет и может потрескаться.

    Какой из этих проводов выбрать

    Провода NYM являются образцом немецкой рациональности, но они плохо сопрягаются с другими типами. Поэтому ими нужно оснащать всё здание с нуля. Провода ВВГ и ПВС — это отечественные надежные решения, которые нет смысла сравнивать между собой, ведь они полностью идентичны. Единственное отличие в механической подвижности. Главное — смотреть на сечение, а также подбирать его на базе инженерных расчётов. Только так можно добиться правильной совместимости всех элементов.

    Зачем производится расчет

    Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

    Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

    Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

    Что нужно знать

    Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

    Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

    Электроприбор Потребляемая мощность, Вт Сила тока, А
    Стиральная машина 2000 – 2500 9,0 – 11,4
    Джакузи 2000 – 2500 9,0 – 11,4
    Электроподогрев пола 800 – 1400 3,6 – 6,4
    Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
    СВЧ печь 900 – 1300 4,1 – 5,9
    Посудомоечная машина 2000 – 2500 9,0 – 11,4
    Морозильники, холодильники 140 – 300 0,6 – 1,4
    Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
    Электрочайник 1850 – 2000 8,4 – 9,0
    Электрическая кофеварка 630 – 1200 3,0 – 5,5
    Соковыжималка 240 – 360 1,1 – 1,6
    Тостер 640 – 1100 2,9 – 5,0
    Миксер 250 – 400 1,1 – 1,8
    Фен 400 – 1600 1,8 – 7,3
    Утюг 900 –1700 4,1 – 7,7
    Пылесос 680 – 1400 3,1 – 6,4
    Вентилятор 250 – 400 1,0 – 1,8
    Телевизор 125 – 180 0,6 – 0,8
    Радиоаппаратура 70 – 100 0,3 – 0,5
    Приборы освещения 20 – 100 0,1 – 0,4

    После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

    1) Формула расчета силы тока для однофазной сети 220 В:

    расчет силы тока для однофазной сети

    где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

    расчет силы тока для трехфазной сети

    Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

    Какой провод лучше использовать

    На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
  • Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

    Расшифровка маркировки

    Наименование проводника расшифровывается стандартным образом как и для любых проводов.

    • Так как буква А в названии отсутствует, материал жил – медь.
    • Ш – шнур. Это тип проводников с повышенной гибкостью по сравнению с обычными проводами.
    • В – ПВХ изоляция жил.
    • В – ПВХ изоляция оболочки шнура.
    • П – плоский.

    После основных символов также могут идти описания «Н», «Нг» и другие. Они указывают на дополнительные параметры шнура. К наиболее распространенным буквенным дополнениям относятся:

    • Л – луженая медь. Позволяет упростить процесс пайки. Уменьшает риск образования коррозии и других негативных явлений. Крепление – только с использованием специальных клемм, несъемная арматура для применения запрещена.
    • Т – высокая термостойкость шнура. Можно применять в условиях высокой температуры и влажности. Нельзя устанавливать под прямыми солнечными лучами из-за негативного разрушительного воздействия на поливинилхлоридную изоляцию.
    • Нг – негорючий. Имеет низкое выделение дыма и газа при горении. Также может обозначаться латинскими буквами LS.

    Расчет сечения медных проводов и кабелей

    Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

    В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

    Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

    Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

    Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

    При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

    Выбор сечения кабеля по мощности

    Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

    Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

    Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

    Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

    Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

    Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

    Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

    Таблица проводников под допустимый максимальный ток для их использования в проводке:

    С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

    Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

    Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

    А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

    Поставки провода ШВВП

    Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта


    Маркировка проводов

    Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.


    Маркировка на оболочке шнура ШВВП

    При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.


    Ярлык на бухте кабеля

    При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.


    Этикетка на бухте провода

    По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

    Общепринятые сечения для проводки в квартире

    Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

    Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

    Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

    Конструкция провода ПВС

    Строение провода можно назвать типичным, в качестве примера на рисунке 1 показана конструкция ПВС в трехжильном исполнении.

    Конструкция ПВС провода
    Конструкция ПВС провода

    Обозначение:

    • А – жилы, их изготавливают из скрученных проводков, в качестве материала используется медь.
    • В – изоляционное покрытие жил, для его изготовления используется поливинилхлоридная смола и специальные добавки, для повышения пластичности и улучшения эксплуатационных характеристик.
    • С – внешнее покрытие (данная изоляция изготавливается из того же материала, что и для жил).

    Говоря об изоляции необходимо рассказать о принятых стандартах расцветки.

    Выбор сечения провода исходя из количества потребителей

    О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

    Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

    Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

    Кабель ВВГ 3х4: диаметр, вес и другие характеристики

    Кабель марки ВВГ 3х4 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

    Характеристики кабеля ВВГ 3х4 по ГОСТ 31996-2012

    Кабель ВВГ 3х4 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

    • напряжение сети не более 1000 В;
    • частота сети не более 50 Гц.

    Расшифровка обозначения кабеля ВВГ 3х4

    • В — «винил», изоляция выполнена из пластиката поливинилхлорида;
    • В — «винил», оболочка выполнена из пластиката поливинилхлорида;
    • Г — «голый», в кабеле отсутствует броня;
    • П (при наличии) — плоская конструкция кабеля;
    • 3 — количество жил;
    • 4 — площадь сечение одной медной жилы, мм 2 .

    Токовые нагрузки в сетях с постоянным током

    В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

    Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

  • U — напряжение постоянного тока, В
  • p — удельное сопротивление провода, Ом*мм2/м
  • l — длина провода, м
  • S — площадь поперечного сечения, мм2
  • I — сила тока, А
  • Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

    Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

    Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

    Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

    Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

    Что необходимо для расчёта по нагрузке

    Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

    Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

    Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

    Для однофазной сети напряжением 220 В:

  • Р – это суммарная мощность для всех электроприборов, Вт;
  • U — напряжение сети, В;
  • COSφ — коэффициент мощности.
  • Для трёхфазной сети напряжением 380 В:

    Наименование прибора Примерная мощность, Вт
    LCD-телевизор 140-300
    Холодильник 300-800
    Пылесос 800-2000
    Компьютер 300-800
    Электрочайник 1000-2000
    Кондиционер 1000-3000
    Освещение 300-1500
    Микроволновая печь 1500-2200

    Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

    Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

    Сечение токо- проводящих жил, мм Медные жилы проводов и кабелей
    Напряжение 220В Напряжение 380В
    Ток, А Мощность, кВт Ток, А Мощность, кВт
    1,5 19 4,1 16 10,5
    2,5 27 5,9 25 16,5
    4 38 8,3 30 19,8
    6 46 10,1 40 26,4
    10 70 15,4 50 33
    16 85 18,7 75 49,5
    25 115 25,3 90 59,4
    35 135 29,7 115 75,9
    50 175 38,5 145 95,7
    70 215 47,3 180 118,8
    95 260 57,2 220 145,2
    120 300 66 260 171,6

    Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

    Сечение токо- проводящих жил, мм Алюминиевые жилы проводов и кабелей
    Напряжение 220В Напряжение 380В
    Ток, А Мощность, кВт Ток, А Мощность, кВт
    2,5 20 4,4 19 12,5
    4 28 6,1 23 15,1
    6 36 7,9 30 19,8
    10 50 11 39 25,7
    16 60 13,2 55 36,3
    25 85 18,7 70 46,2
    35 100 22 85 56,1
    50 135 29,7 110 72,6
    70 165 36,3 140 92,4
    95 200 44 170 112,2
    120 230 50,6 200 132

    Особенности применения


    При частых сгибах нарушается изоляция провода
    От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

    Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

    При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.

    Ссылка на основную публикацию
