Клеммники и клеммные колодки для соединения проводов

Содержание

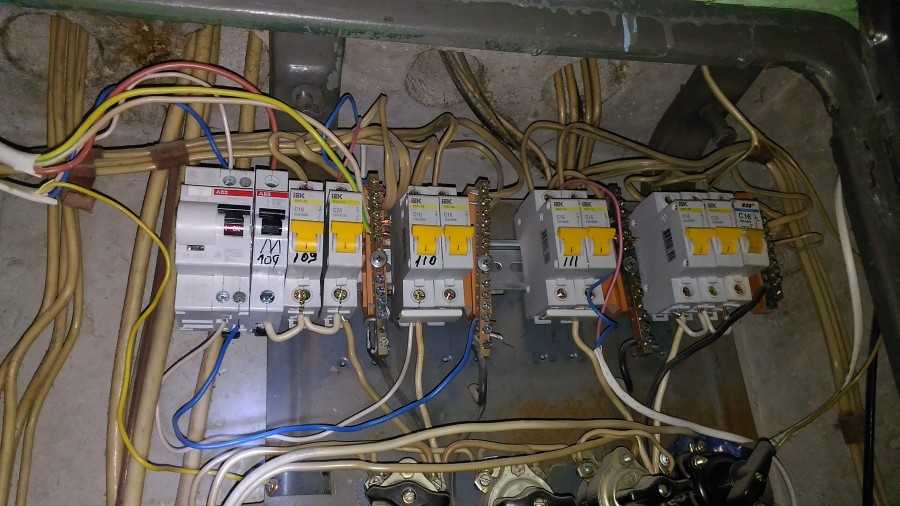

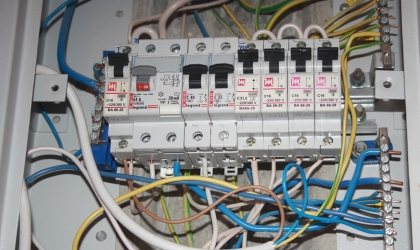

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

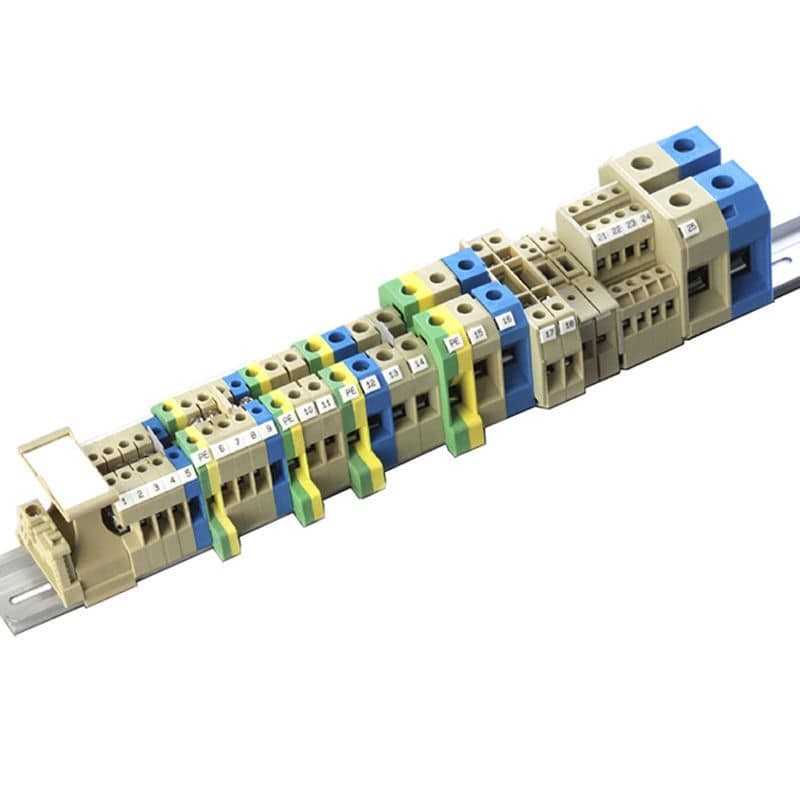

Клеммные колодки 2

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Важно! При подборе оборудования, удостоверьтесь в наличии сертификата производителя. Информацию можно запросить у продавца (в технической документации), или увидеть маркировку на корпусе.

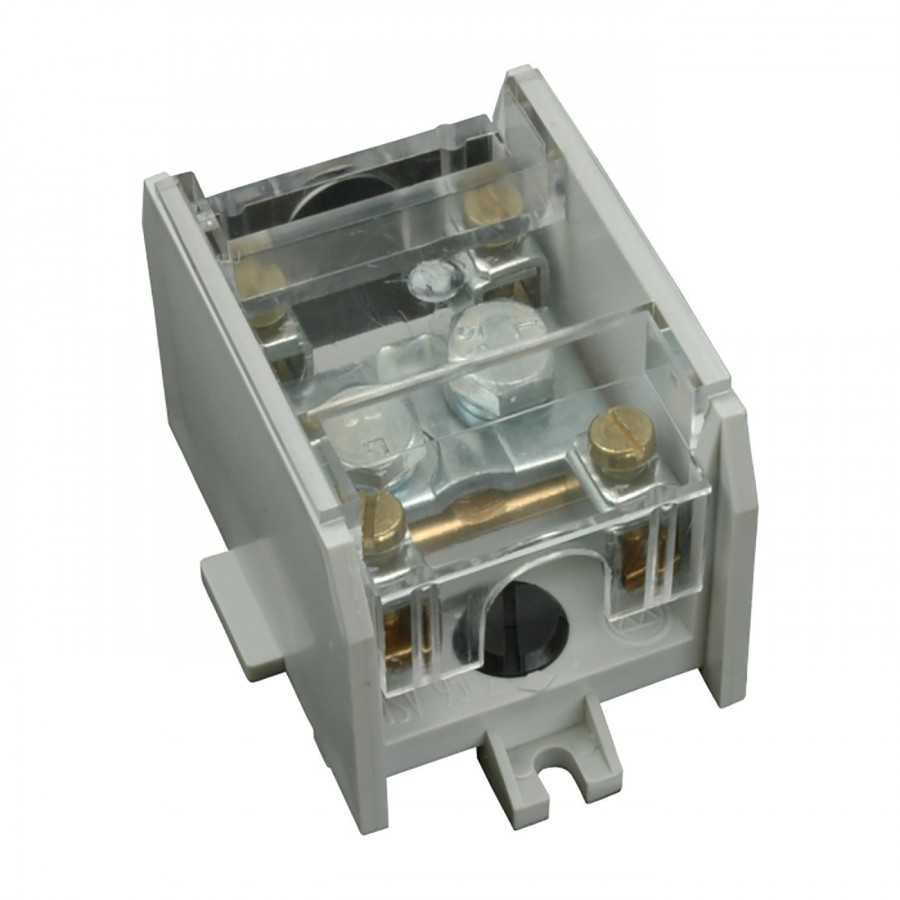

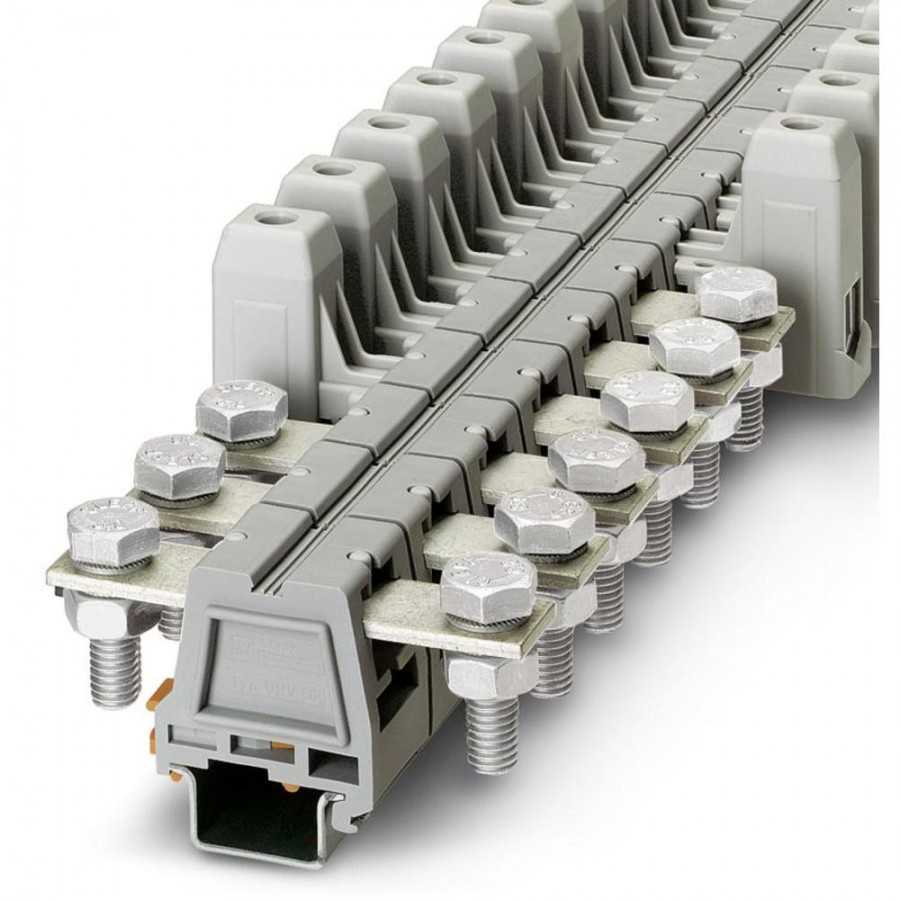

Клеммные колодки 3

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

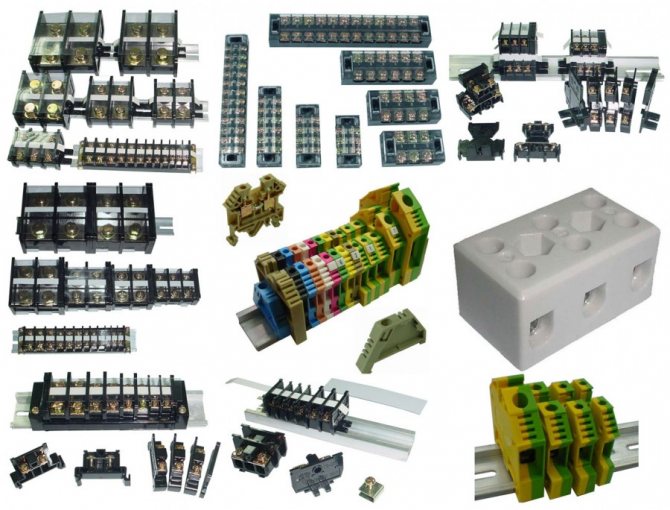

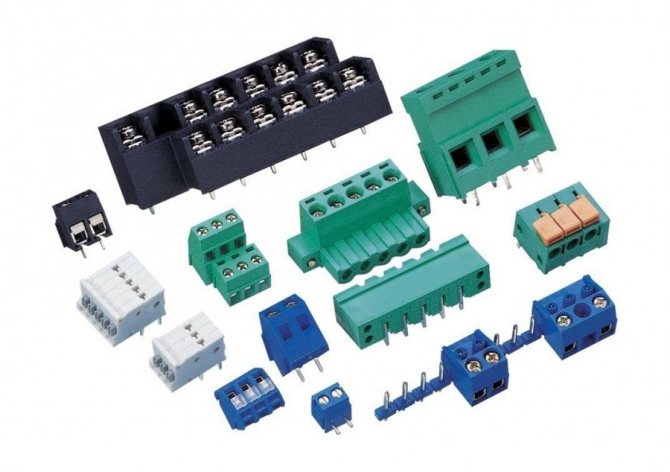

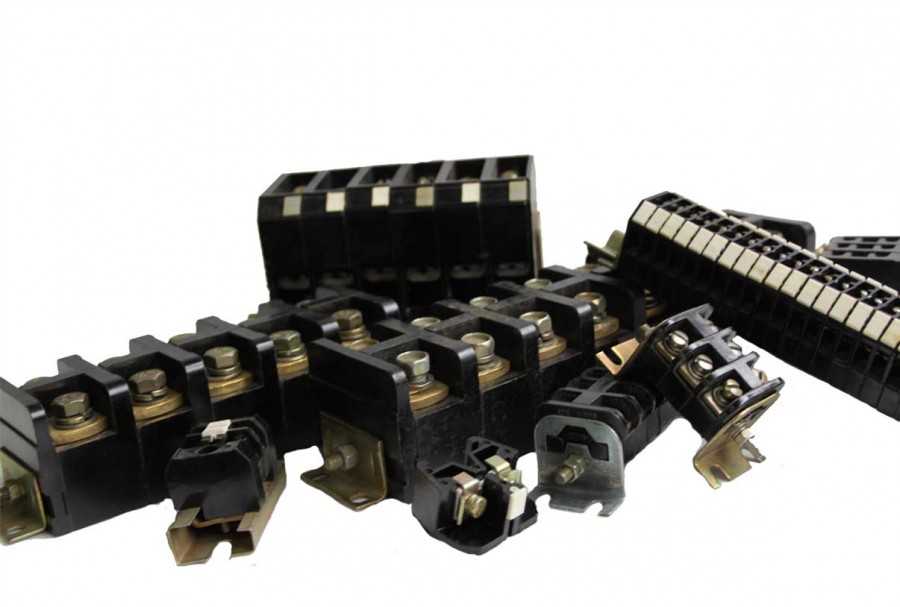

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

  1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
  2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.
  1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
  2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.
  1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.
  1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Способы фиксации проводников

Способов фиксации проводников в клеммных колодках 8 штук, но чаще всего для бытовых целей используются три вида:

  • винтовые;
  • пружинные (самозажимные);
  • зажимные.

Зажимы на клеммниках бывают пружинные и винтовые

Каждый из способов фиксации имеет свои плюсы и минусы. Если соблюдать правила монтажа, все они обеспечивают хороший контакт. Вот только время на соединение проводов требуется разное.

Винтовые

Один из самых популярных видов фиксации проводников в клеммных колодках — при помощи винтов. На рынке или в магазинах можно увидеть два типа клеммников с винтовыми зажимами. Первый тип — более современный — с закрытыми контактными площадками. Они спрятаны в корпусе, так же как и винт. На рисунке ниже этот вариант выполнен из белого пластика и расположен внизу.

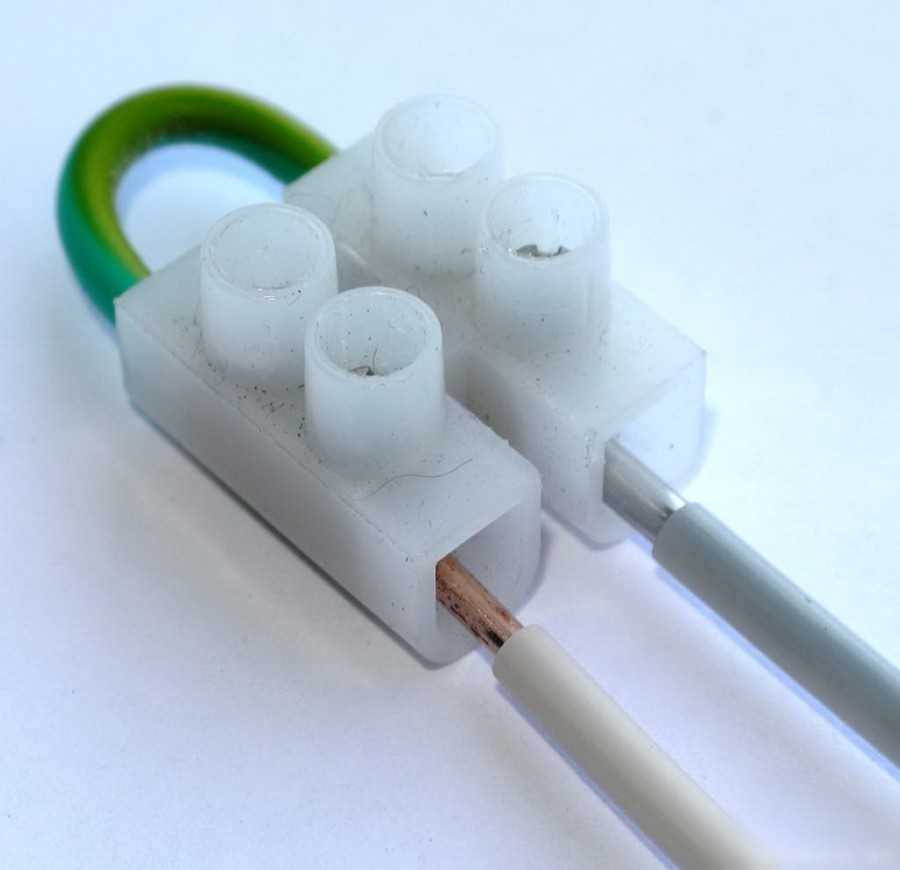

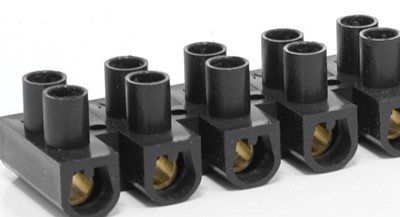

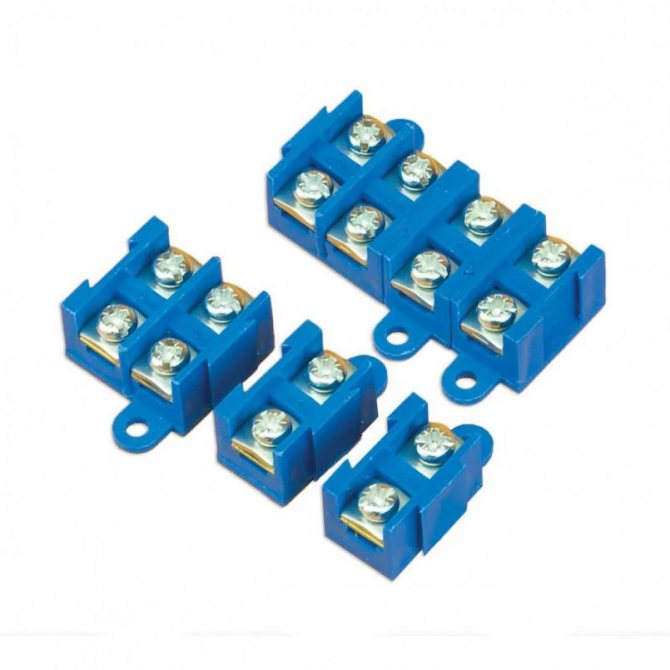

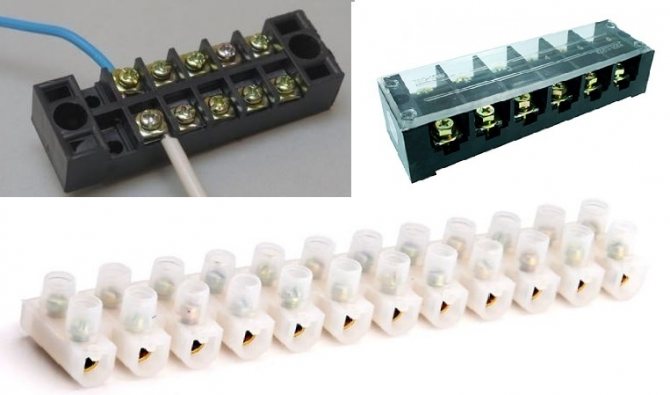

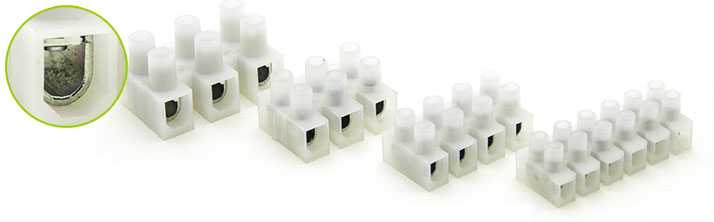

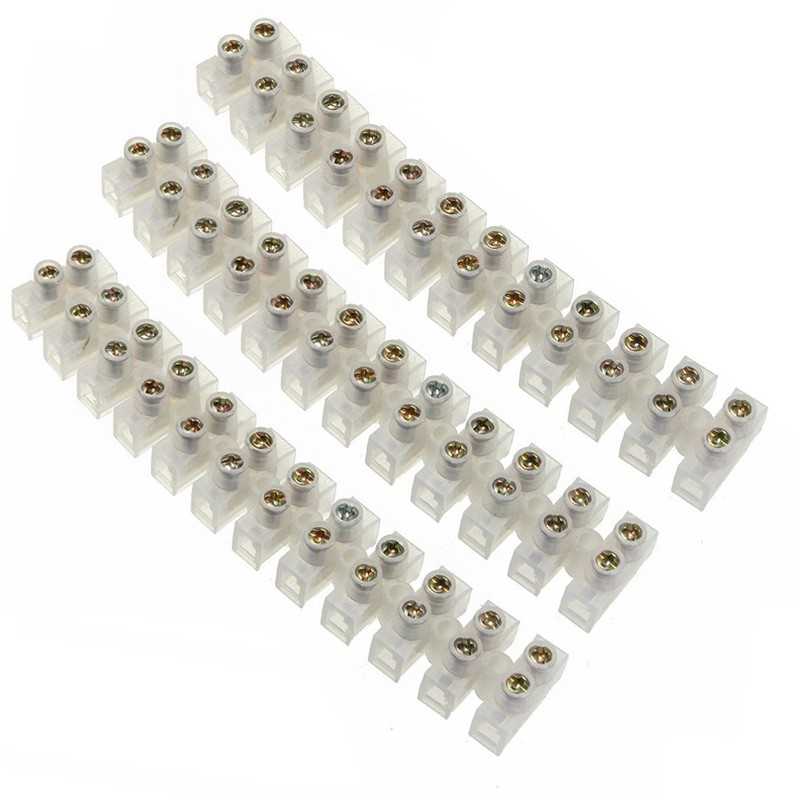

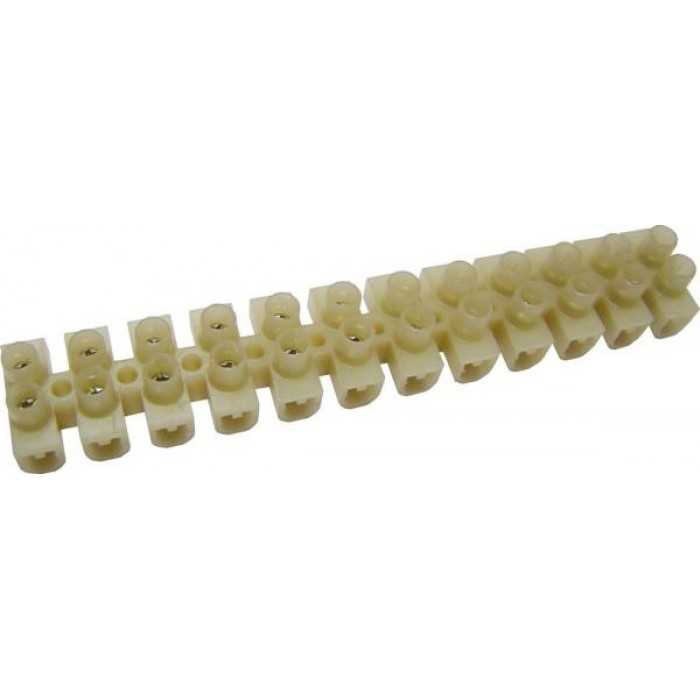

Клеммные колодки с винтовым зажимом проводов

Провод зачищается на 8-10 мм, вставляется в гнездо, затягивается винтом. При этом ни оголенный проводник, ни винт, который тоже находится под воздействием электрического тока, недоступны для случайного касания. Это отлично. Вот только в данной модели есть только одна контактная пластина — внизу. Контакт обеспечивается тем, что винт прижимает проводник к пластине. Это неплохо, но только со временем винт пережимает провод, тот может даже обломиться. А если не обломиться, то контакт ухудшится.

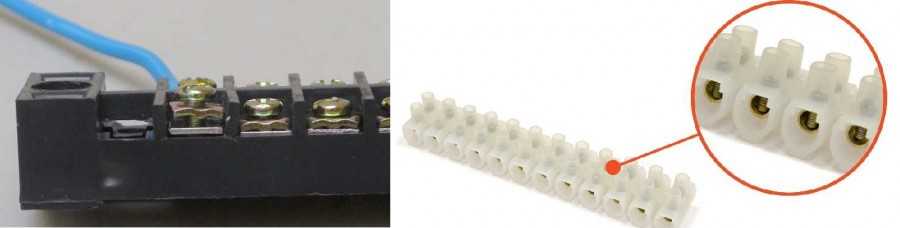

Вот такого типа контакты запаяны в корпусе

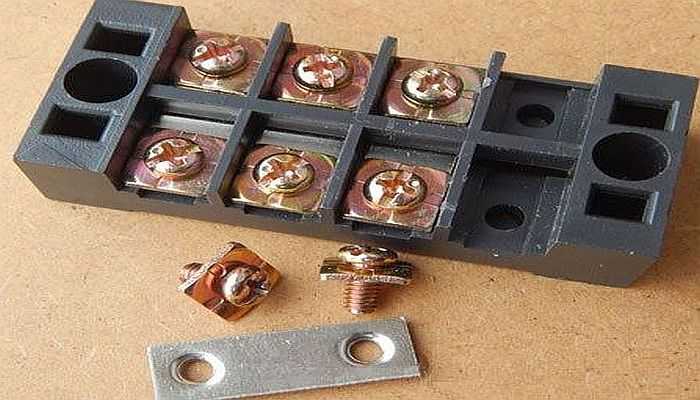

На других винтовых клеммных колодках установлены контактные площадки открытого типа (см. фото ниже). С точки зрения электробезопасности, это не слишком хорошо — можно дотронуться к проводам под током. Зато прижимные винты оснащены квадратными шайбами. При таком способе контакт имеет большую площадь и провод не передавливается. Для повышения безопасности выпускают подобные винтовые клеммники с защитными пластиковыми крышками. Крышки делают из прозрачного пластика, они могут защелкиваться, откидываться или прикручиваться на небольшие винты.

Пластина из белого металла располагается внизу и соединяет подключенные провода, винты с квадратными шайбами обеспечивают качественный контакт

Если вы решили применить винтовые клеммные колодки, запомните, что при соединении медных проводов, винты надо затягивать дважды. Медь — мягкий металл. После того как вы закрутили винт, контакт хороший. Для проверки обычно несколько раз тянут с усилием за провод. Если затянули хорошо, он не шевелится. Но, через некоторое время, минут 30-40, медь под давлением винта примнется. Иногда настолько, что при подергивании проводник удается вытащить. Так что нужно повторно подтянуть зажим.

Пружинные (подпружиненные)

Всем хороши винтовые клеммные колодки, кроме того, что время на соединение проводов уходит немало. Соединить четыре провода не проблема — займет всего минуту или около того. А если надо пару десятков соединений сделать… А если сотню?

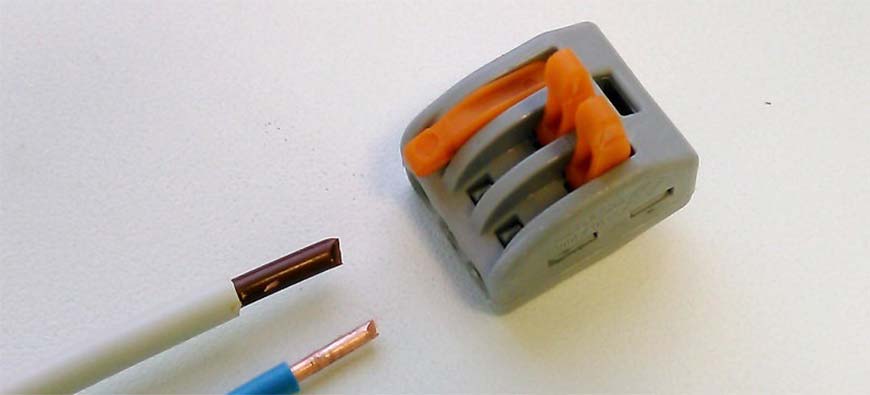

Пружинные клеммные колодки Ваго

Второй момент: качество контакта зависит от того, насколько тщательно затянули винт. С одной стороны его нельзя пережимать, так как может передавить провод. С другой — недостаточный зажим — плохой контакт. Так что тут присутствует «человеческий» фактор, что не есть хорошо.

Устройство и виды

Клеммные колодки с пружинными контактами не имеют указанных выше недостатком. Такие клемы еще называют самозажимными. В пластиковом корпусе установлена пластина из эластичной стали. Эта пластина имеет специальную форму — из нее сделана плоская пружина. Для соединения проводников, их надо просунуть между лепестками пластины. Проводник разжимает два «крыла» пружины, а те, за счет силы упругости, фиксируют его и обеспечивают контакт.

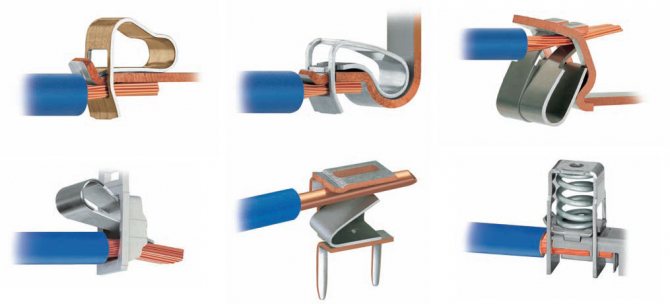

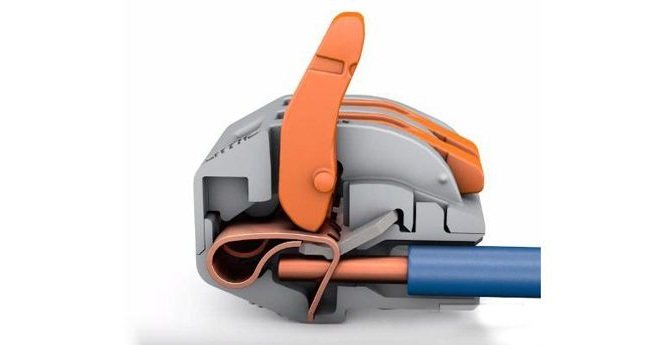

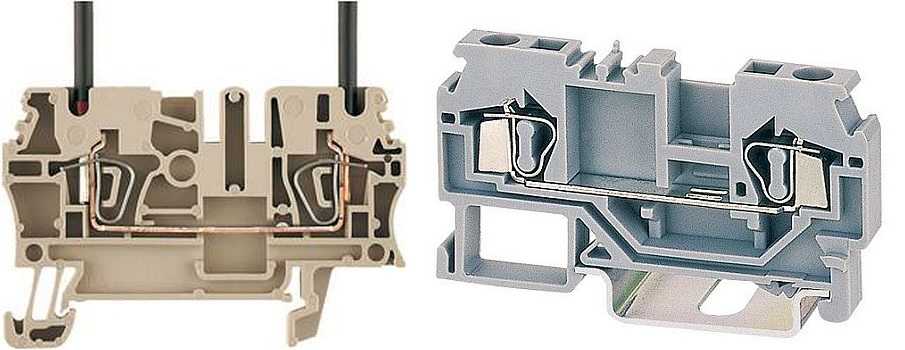

Что находится в корпусе пружинных клеммных колодок. Это образцы пружин для клеммных зажимов одного из самых именитых производителей — ]WAGO[/anchor]

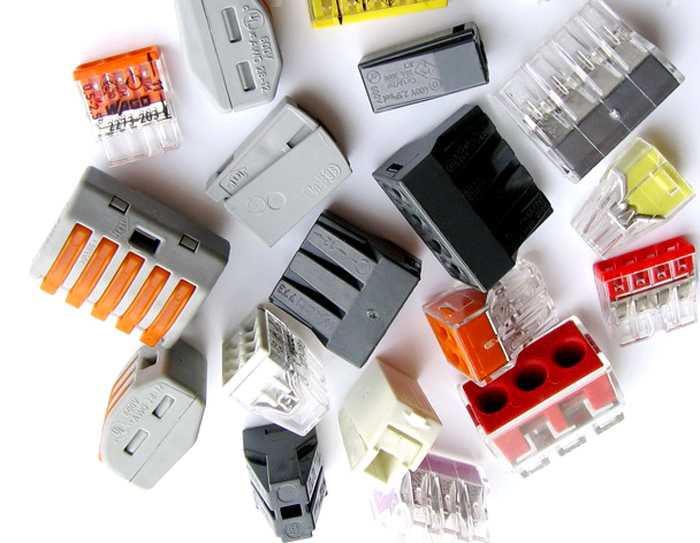

Есть пружинные клеммные колодки для соединения от двух до восьми проводов. При желании можно найти и больше. По способу монтажа — обычные, без фиксации, с креплением на DIN-реку, с креплением на стену. Для силового монтажа — в электрическом шкафу — выпускают специальные модели. Они отличаются тем, что имеют более массивный корпус. По размерам сравнимы с автоматами защиты и другими устройствами, хотя принцип действия у них тот же. Внутри есть металлическая пластина, края которой завернуты для обеспечения контакта. Два проводника вставляются в соответствующие гнезда, пружина обеспечивает контакт, металлическая лента соединяет.

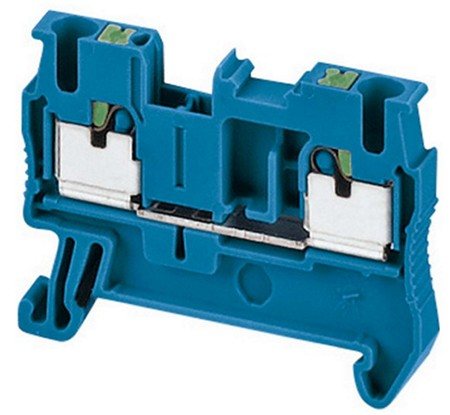

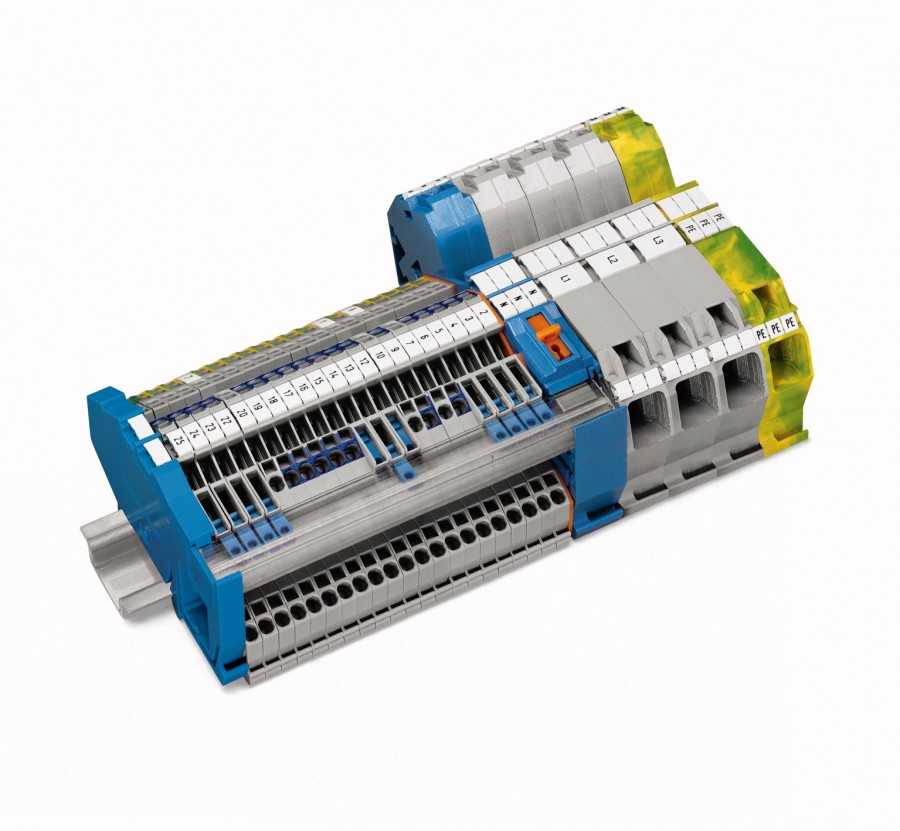

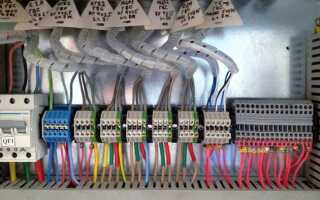

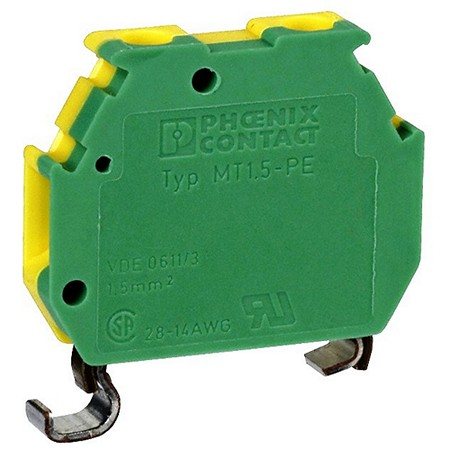

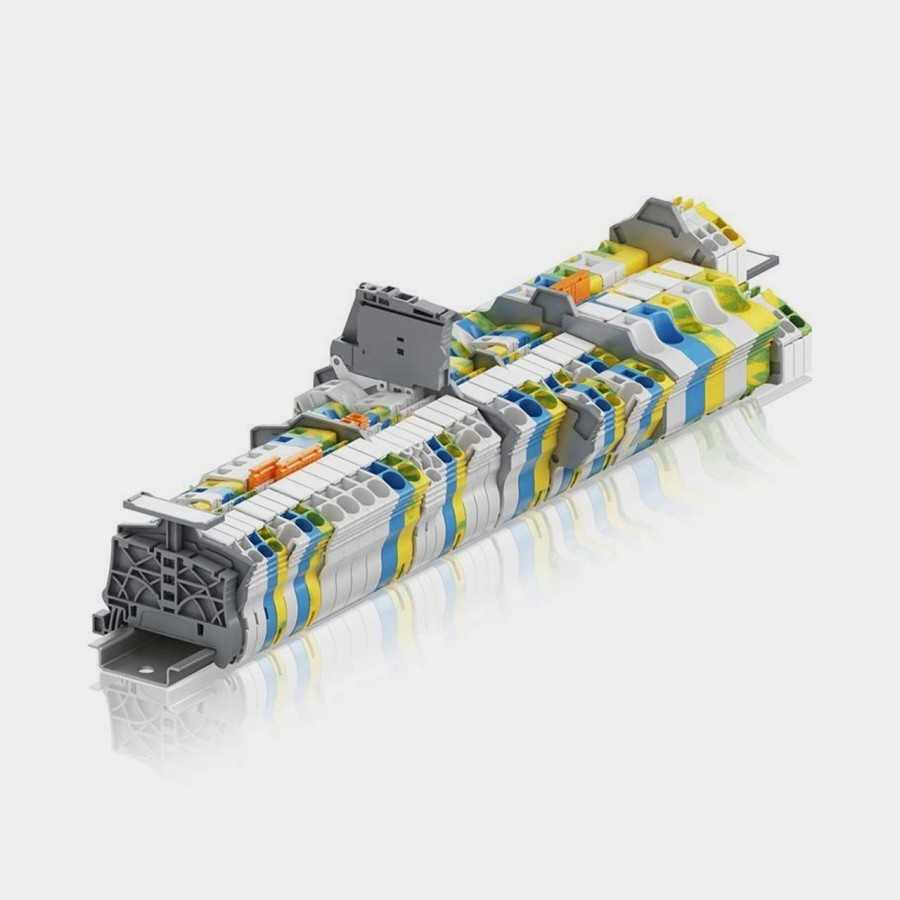

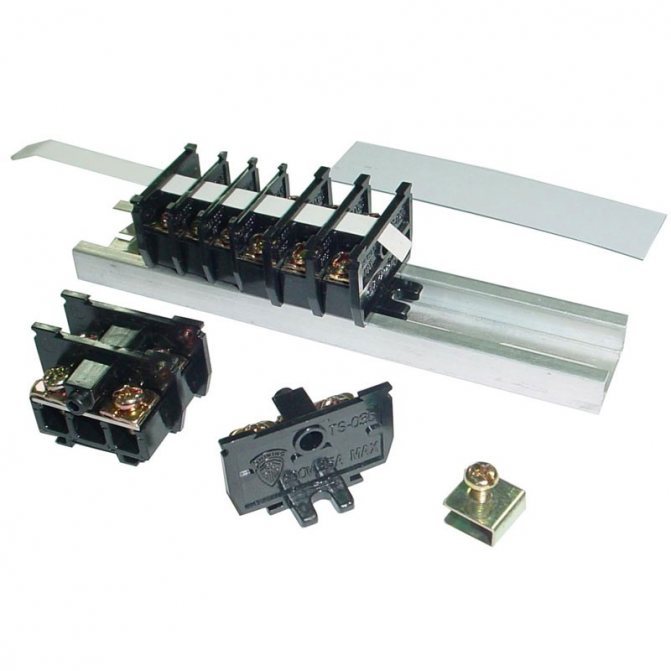

Пружинные клеммные колодки на дин-рейку

В то же время «обычные» клеммные колодки стараются сделать меньше по габаритам. Если их использовать для разводки электропроводки, то часто приходится прятать их в монтажных (распаечных) коробках. Место там очень ограничено, поэтому размеры — чем меньше, тем лучше.

Если уж говорить о видах пружинных клеммных колодок, то они бывают с разъемным и неразъемным зажимом. Неразъемные не позволяют без повреждений вынуть провод. Во-первых, на меди остается след, так что надо зачищать другой кусок. Во-вторых, лучше этот клеммник второй раз не использовать — пружина может уже быть ослаблена, что ухудшит контакт.

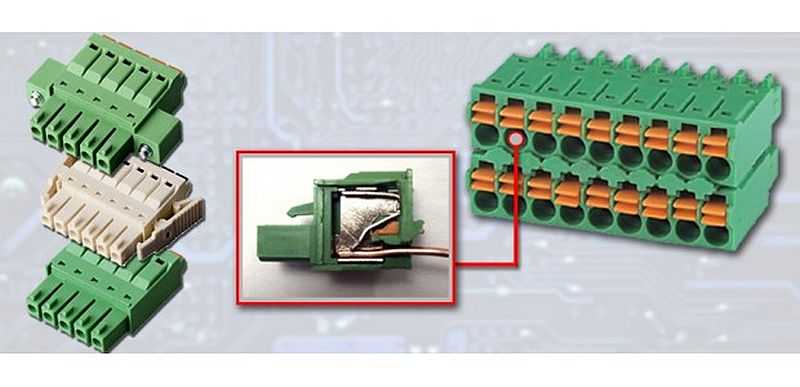

Разъемные пружинные клеммные колодки могут использоваться несколько раз

Разъемные пружинные контакты на клеммных колодках отличаются тем, что у них конструктивно есть возможность ослабить пружину и просто вынуть провод. Обычно это разного рода рычажки или кнопки. Вынутый провод все равно надо зачищать по новой. След-то все равно останется, да и оксидная пленка тоже присутствует. Но клеммная колодка может быть использована несколько раз без всяких опасений, так как она рассчитана на это.

Достоинства и недостатки

Чем хороши пружинные клеммные колодки? Монтаж очень простой, все происходит очень быстро. Надо только зачистить проводник и вставить его в гнездо. На этом все. Второй положительный момент — минимальное влияние человеческой ошибки. Всего-то и надо, что зачистить провод и проследить чтобы не было окислов. Это необходимо делать в любом случае, чтобы качество контакта было стабильное.

Минусы у пружинных клеммников тоже есть. Некоторые не советуют использовать эти клеммы, так как «пружина может ослабнуть», из-за чего ухудшится контакт и соединение будет греться. И даже может стать причиной пожара. В принципе, пружина ослабнуть может. Также как может и медь под винтом «усесться». Если пружина сделана из хорошего металла, ничего с ней десятилетиями не происходит. Пружинные контактные колодки были разработаны в Европе и используются там давно. Если бы были такие случаи — возгорания из-за плохого контакта в клеммной колодке — предприятия-производители уже по суду выплачивали бы огромные компенсации. И не факт что обошлось бы только компенсациями. Этого нет, так что можно не беспокоиться о «возможном» ослаблении контакта. Только надо делать все правильно и не покупать дешевую подделку. А хочется, потому что клеммные колодки WAGO — одного из ведущих производителей пружинных зажимов — стоит немало. И это основной их минус. Но, если делаете для себя, лучше не экономить.

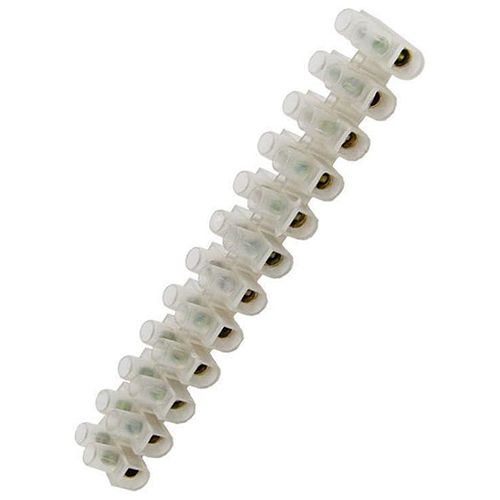

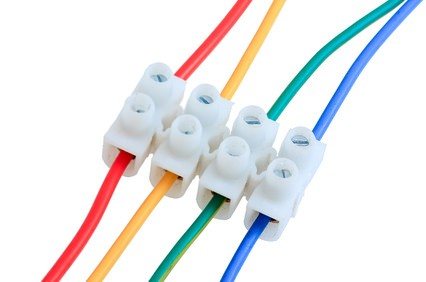

Клеммные колодки винтового типа

Клеммники и клеммные колодки для соединения проводов

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

  1. Не требуется специальный инструмент (нужна только отвертка).
  2. Возможность многократного использования.
  3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

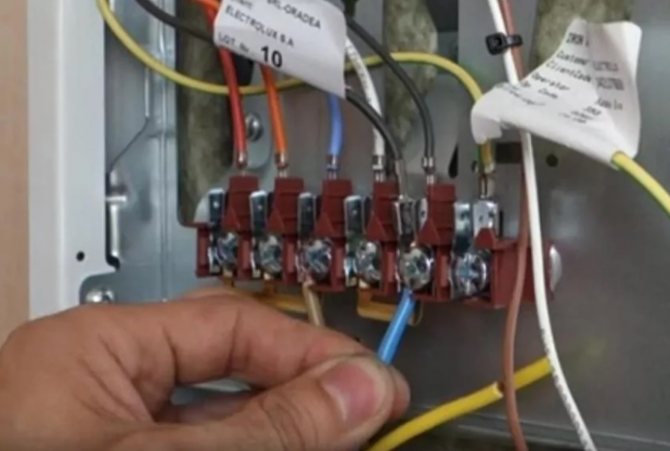

Выполнить монтаж винтовым соединением очень просто:

  1. От колодки отрезать необходимое количество клемм (обычным ножом).
  2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
  3. Вставить зачищенные концы проводов в клеммы;
  4. Затянуть винты.

Справиться с этим несложно

Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов

Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель Тип Характеристики Цена,руб
Tridonic EKL 0 S 450V,32A,12пар,4мм2, белый. 55,64
Legrand Nybloc 034211 250V,24A,12пар,4мм2, черный. 209,00
Korner OK 432-PLP-BN 450V,32A,12пар,4мм2, белый. 118,68
Tridonic EKL 3 S 750V,76A,12пар,16мм2, белый. 158,78
Legrand Nybloc 034211 250V,76A,12пар,16мм2, белый. 540,49
Werit 112-11521 250V,63A,12пар,16мм2, белый. 299,23

RoHS и REACH

RoHS (Директива ЕС по ограничению вредных веществ): материалы, используемые в соединительных колодках, соответствуют Директиве ЕС 2015/863, Приложение II с поправками к Директиве 2011/65.

Сертификаты, выданные аккредитованной независимой лабораторией, доступны по запросу.

REACH (технический регламент ЕС «Порядок государственной регистрации, экспертизы и лицензирования химических веществ»): материалы, используемые в соединительных колодках, соответствуют Директивам ЕС REACH, согласно Директиве от июня 2021 г., добавляющей 173 вещества SVHC (Особо опасные вещества) из списка, опубликованного ECHA 12 января 2021 г., применяемого по Директиве REACH 1907/2006. Сертификаты, выданные аккредитованной независимой лабораторией, доступны по запросу.

Правила выбора самозажимных клемм

Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой – на этот счёт предупреждает сам производитель Wago.

Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.

Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать соединители проводов, не опасаясь получить подделку? В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.

Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.

Клеммники и клеммные колодки для соединения проводов

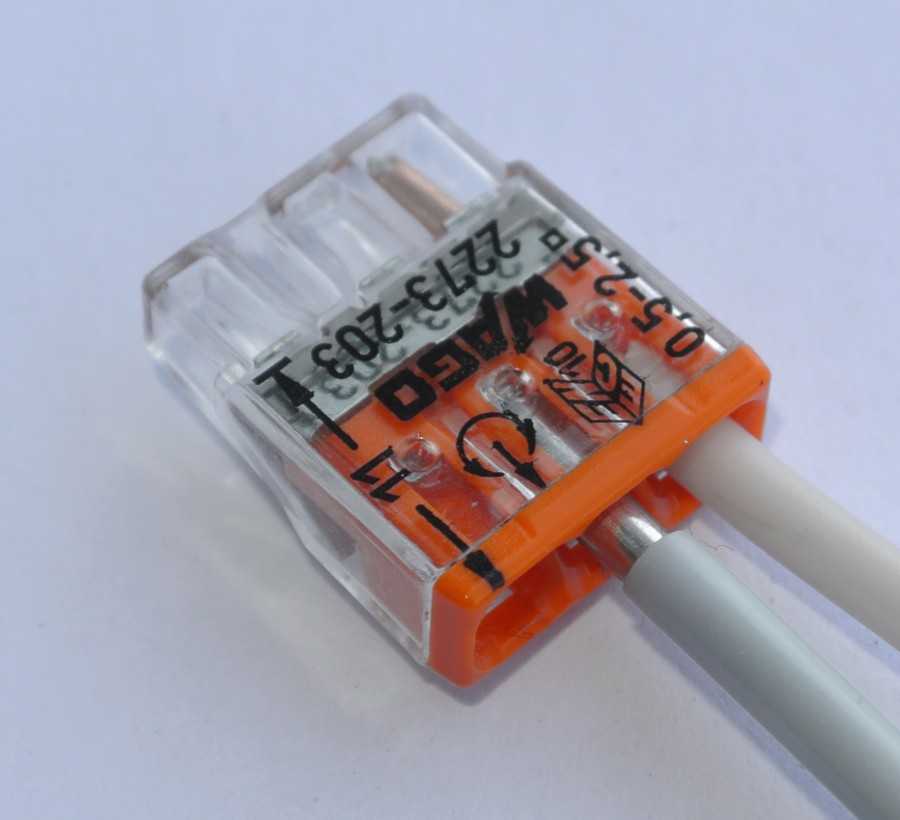

Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством

Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.

Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.

Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, рабочее напряжение и допустимый проводимый ток.

Если монтируемые цепи рассчитаны на рабочие напряжения, превышающие возможности клеммников, соответственно, применение становится нецелесообразным и более того, – опасным.

О том, каким цветом маркируются соединяемые провода, узнаете из следующей статьи, с содержанием которой мы советуем ознакомиться.

Изоляционные промежутки и расстояния утечки

Расстояния утечки измеряются по поверхности изоляции между двумя проводами разной полярности или между проводом и землей. Минимальные значения расстояний утечки, установленные стандартами, зависят, среди прочего, от рабочего напряжения электрической сети, возможных перенапряжений в сети и конкретной сферы применения.

В случае утечки, измеряемой на поверхности изолятора, важными являются характеристики используемого изолятора, поскольку они позволяют более или менее легко создавать электрические пути путем формирования токопроводящих дорожек. Это происходит из-за поверхностного сгорания под действием электрического тока, в присутствии воды, выделяющейся из пластмасс, а также по причине загрязнения поверхности, из-за которого оставшиеся атомы углерода становятся таким же количеством точек для прохождения тока. Поэтому пластмассы классифицируются в соответствии с этой особенностью.

На английском языке она называется CTI (Comparative Tracking Index, показатель стойкости к пробою), а на французском — «Indice de Résistance au courant de Cheminement» (IRC). Это максимальное напряжение, измеряемое в вольтах, при котором материал выдерживает 50 капель загрязненной воды без повреждения изолятора. Повреждение изолятора (трекинг) определяется, как формирование токопроводящих путей по причине электростатического напряжения, влажности и загрязнения. Самым высоким классом сопротивления току поверхностной утечки (трекинга) является класс 600V. Поэтому этот класс допускает формирование наименьшего расстояния утечки. Керамика и полиамид PA66 имеют класс CTI 600.

Разновидности клеммных колодок по расположению контактов

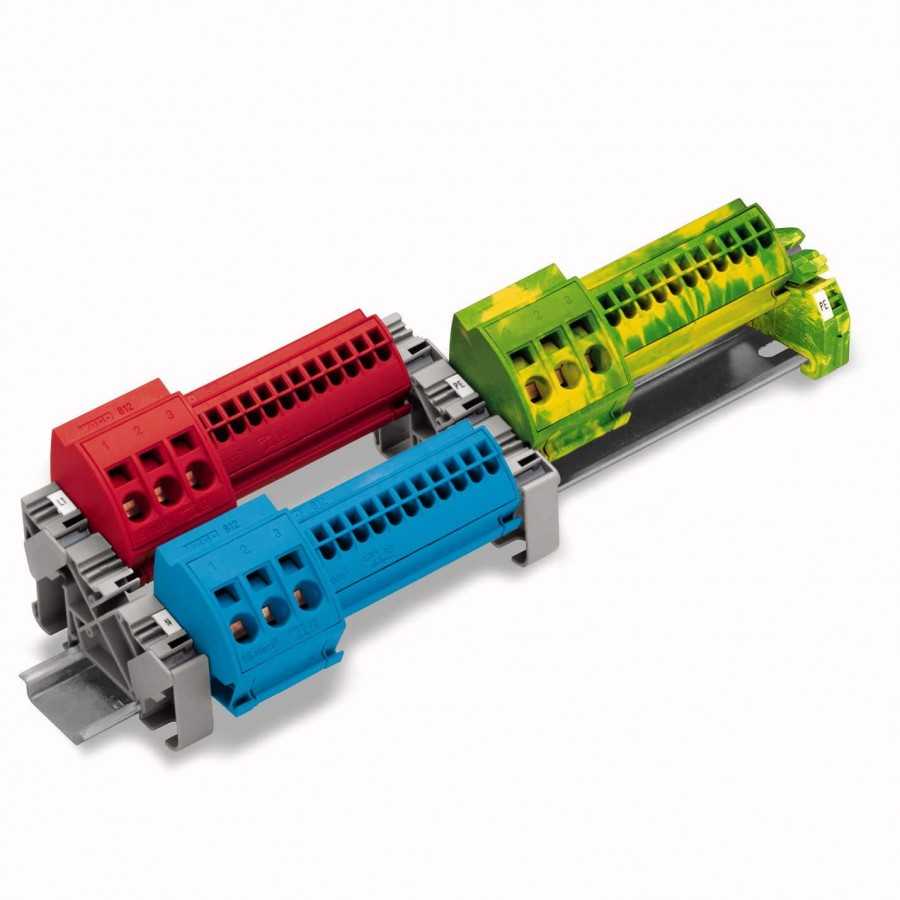

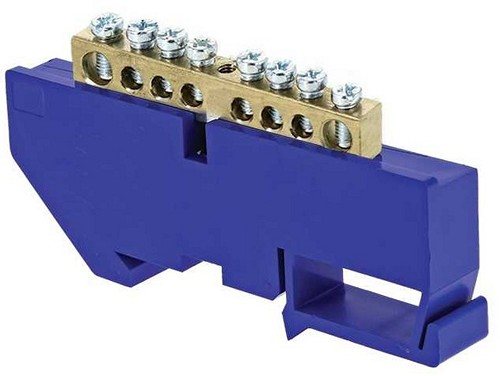

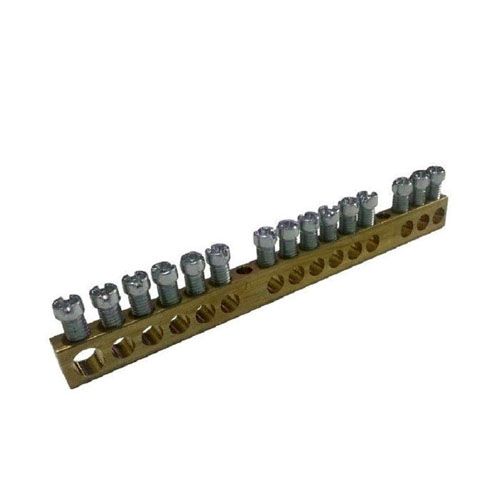

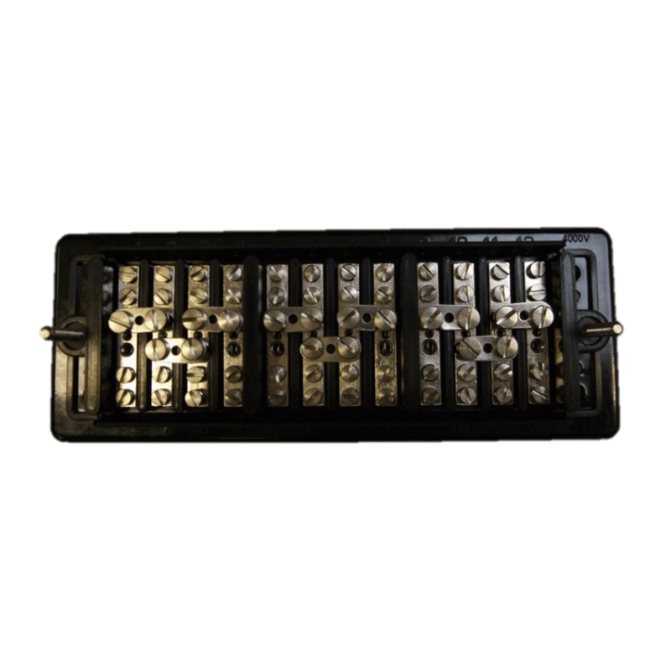

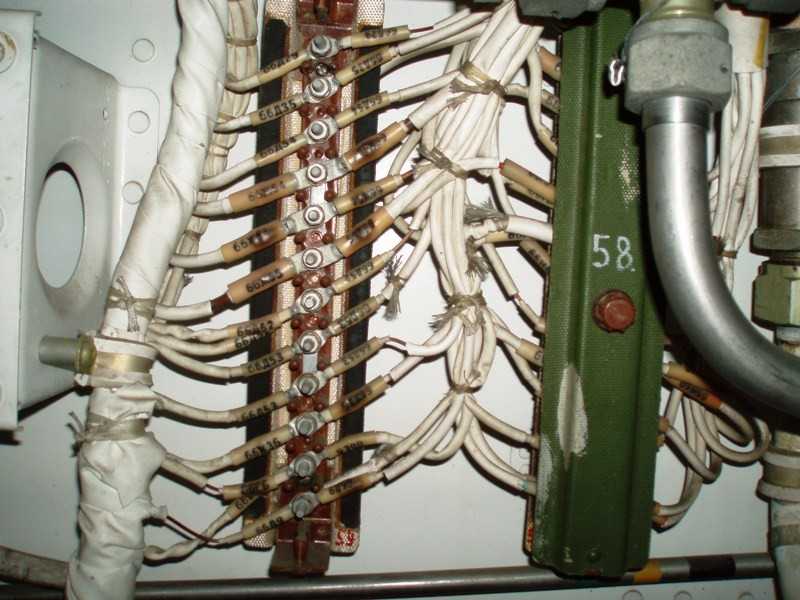

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Клеммники и клеммные колодки для соединения проводов

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

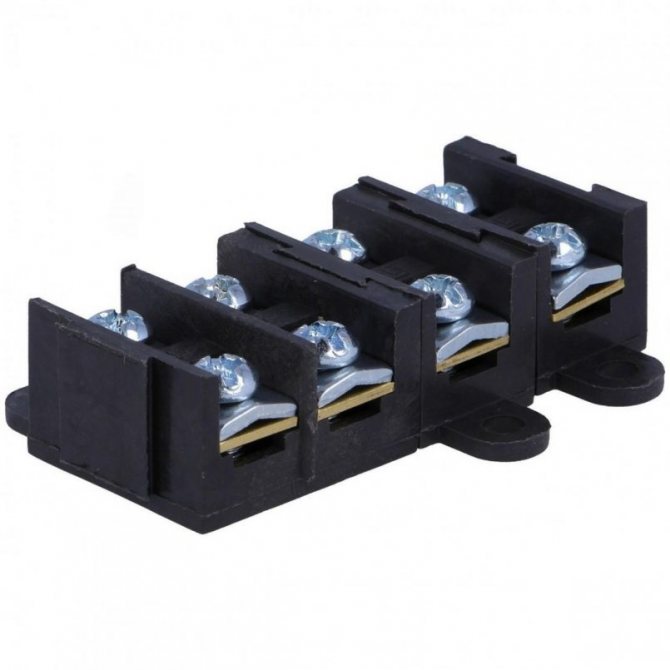

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Клеммники и клеммные колодки для соединения проводов

Есть и другая разновидность проходного клеммника.

Клеммники и клеммные колодки для соединения проводов

Главный принцип — параллельные проводники разделены диэлектриком.

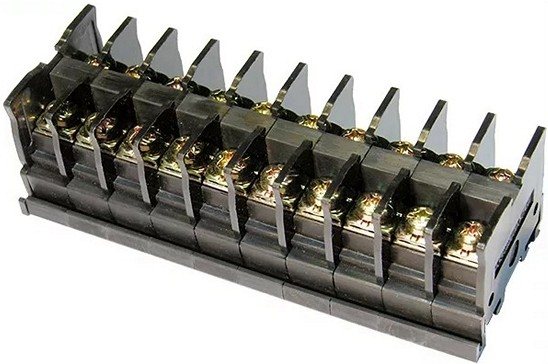

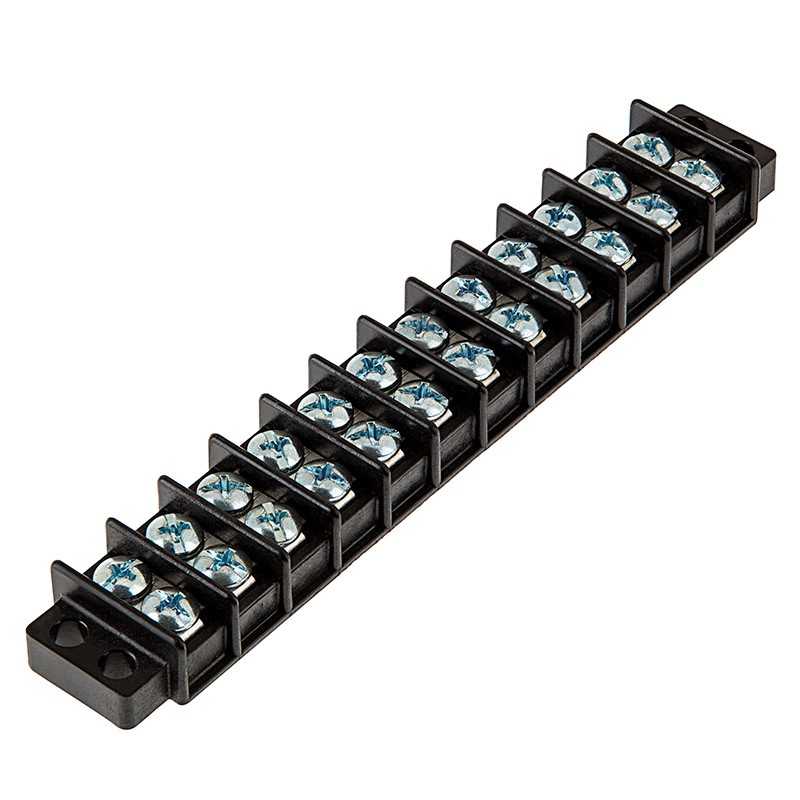

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Клеммники и клеммные колодки для соединения проводов

Максимальное изменение предела прочности на растяжение в зависимости от температуры

Сравнение изменений предела прочности на растяжение меди, латуни UZ34Pb2, стали SPCC, нержавеющей стали AISI 304 и никеля 201 в соответствии с максимальной температурой воздействия, поддерживаемой в течение 90 минут (в % от значения, измеренного при комнатной температуре)

Медь и сталь постепенно теряют механическую прочность, сохраняя лишь около 50% при температуре около 900° C. Латунь остается относительно стабильной, но достигает точки плавления непосредственно перед температурой 900° C. Нержавеющая сталь 304 и никель 201 не демонстрируют существенных изменений механической прочности до 900° C.

Где и как можно купить недорого клеммники для проводов: цены, обзор рынка

Фото Бренд/ Модель Тип изделия Цена, руб. Особенности

Клеммники и клеммные колодки для соединения проводов

DINKLE/ DT126VP-03P винтовой 26÷37 Рабочий ток до 8 А. Максимальное сечение провода – 2,1 мм кв.

Клеммники и клеммные колодки для соединения проводов

TDM/SQ0510—0002 винтовой 27÷34 На 12 контактов. Сечение проводника – до 4 мм кв.

Клеммники и клеммные колодки для соединения проводов

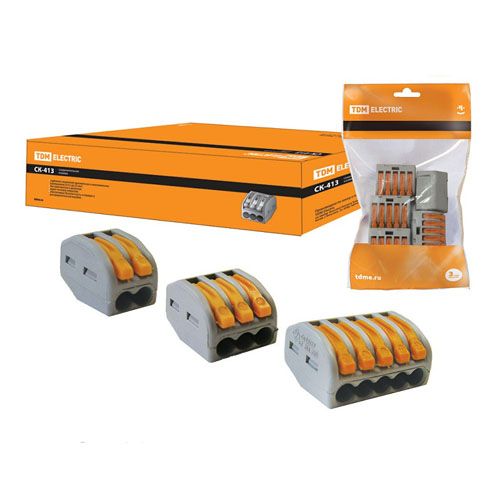

TDM/SQ0527—0012/CR-413 соединительная клемма 35÷40 Аналог «Ваго». Стоимость указана за модель с тремя гнездами.

Клеммники и клеммные колодки для соединения проводов

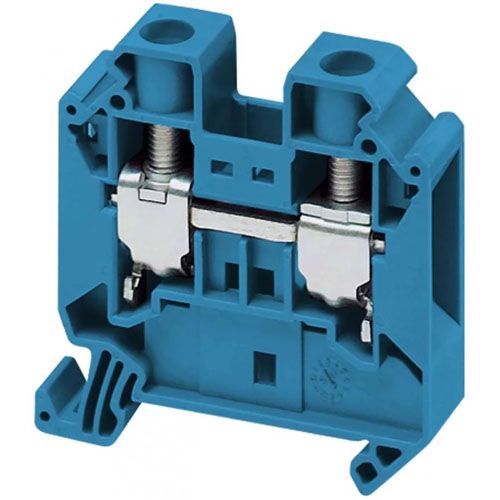

Schneider Electric/ NSYTRV42BL винтовой проходной 68÷85 Номинальный ток – 32 А. Зажимы изготовлены из медного сплава.

Клеммники и клеммные колодки для соединения проводов

Legrand/004803 винтовой 180÷190 Без изоляции.

Клеммники и клеммные колодки для соединения проводов

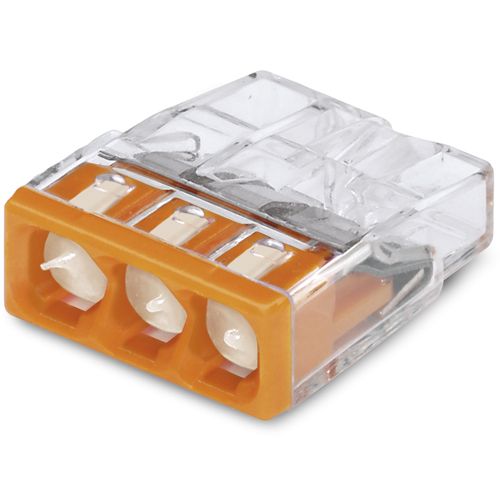

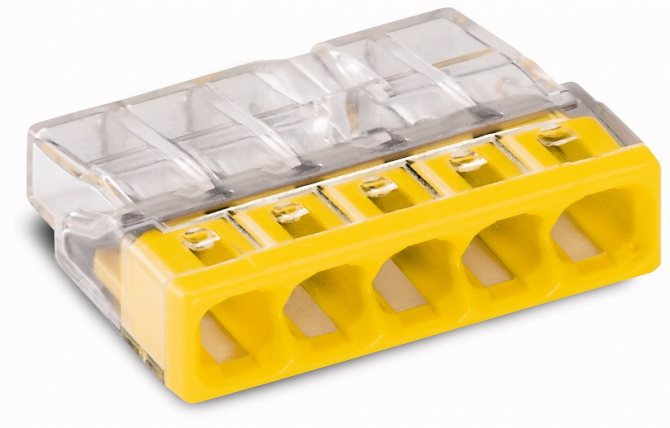

WAGO/ 2273 Компактная 21÷45 Прозрачная часть корпуса упрощает визуальный контроль размещения провода.

Достоинства

Соединять проводку клеммниками на DIN-рейках – удовольствие дорогое. Однако большинство производителей, монтажников и ремонтников отдает предпочтение именно им. На то имеется ряд причин:

  • Быстрый монтаж с минимальным набором инструментов.
  • Разводка получается наглядной. Проще найти, какой провод куда должен быть подключен.
  • Соединение не нуждается в дополнительной изоляции.
  • Ввиду отсутствия оголённых токоведущих частей более безопасный ремонт.

Существует огромное количество связанных с выбором и монтажом клеммных колодок нюансов. Однако, если подбор оборудования и его монтаж производят грамотный специалист, то его долговечная и бесперебойная работа гарантирована.

Основные способы соединения проводов

Способы соединения между проводами и кабелями выбираются в зависимости от используемого металла, толщины, количества жил, вида изоляции и других факторов. Следует учитывать и какие будут условия дальнейшей эксплуатации.

Скрутка

Наиболее распространенным и простым методом считается скрутка, не требующая каких-либо специальных инструментов. Прочное и надежное соединение выполняется одним лишь ножом и плоскогубцами. Достаточно зачистить каждую жилу не менее чем на 50 мм, зажать их плоскогубцами, а затем перекрутить между собой вращательными движениями. Скрутка заворачивается в любую сторону и изолируется.

Изоленту не следует экономить: она должна быть намотана не только на месте скрутки, но и на самих проводах, заходя на них на 20-25 мм. Кроме изоленты может быть использована термоусадочная трубка. Подобное соединение служит очень долго, оно хорошо переносит вибрацию и более всего пригодно для использования в движущихся механизмах. Однако данный метод не подходит для соединения медных и алюминиевых проводов, обладающих разнородной структурой и с разным сечением.

Пайка

Более надежным способом считается пайка, обеспечивающая хорошую проводимость и безопасность. Лужение выполняется канифолью, а для пайки медных проводов используется олово или свинец. Алюминиевая проводка паяется соединениями на основе цинка с добавлением олова, алюминия или меди. Провода предварительно скручиваются, далее на это место наносится вначале канифоль, а затем – припой в разогретом виде. По окончании работы выполняется изоляция соединения. Единственным недостатком такого метода является хрупкость мест пайки, их слабая устойчивость к вибрациям и механическим нагрузкам.

Клеммники

Наиболее современным и прогрессивным методом, является соединение с использованием клеммников. Такие электрические соединители существенно облегчают и ускоряют монтаж проводки и уверенно заменяют традиционные способы коммутации. Основным преимуществом считается возможность соединения проводников, изготовленных из разнородных материалов.

Благодаря конструкции клемм, исключается прямой контакт между медью и алюминием, в результате, полностью исключается образование коррозии, как это бывает при обычной скрутке. Практически все соединители для электрических проводов изготавливаются из латунного сплава, а конструктивно могут быть пружинными, винтовыми и ножевыми. Внутренние полости некоторых моделей заполнены специальным гелем, обеспечивающим дополнительную антикоррозийную защиту контактов.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.
Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

Неразъемное соединение

Такой способ монтажа выполняется точно также, как и с помощью болта и гайки, но с применением специального инструмента – заклепочника. Принцип работы заклепочника кроется в устройстве заклепки.

Она представляет собой полую алюминиевую трубку с утолщением на одном конце. В заклепку вставлен металлический стержень с головкой. При протягивании стержня через заклепку, он формирует утолщение на другом конце заклепки, одновременно несколько расширяя саму трубку.

При достижении некоего предельного усилия, стержень обламывается, оставляя чистую сформированную заклепку. Если не учитывать стоимость инструмента, то цена отдельной заклепки делает такой вид монтажа самым дешевым после скрутки. Недостаток один – такое соединение одноразовое и неразъемное.

Еще один вариант неразъемных соединений получается при использовании специальных медных луженых соединительных трубок. Такие трубки выпускаются нескольких диаметров под наиболее распространенные диаметры соединяемых проводов.

Зачищенные концы проводов вставляются в противоположные концы трубки и последняя обжимается специальным приспособлением. Вместе со скруткой это самый компактный вид соединения проводников.

Таким способом можно воспользоваться, если только диаметр проводов одинаков и точно соответствует диаметру трубки.

С содержанием галогенов и без содержания галогенов

Согласно Международной электрохимической комиссии (стандарт IEC 61249-2-21 «Ограниченное использование галогена, предназначенного для электронных схем»), чтобы вещество можно было отнести к категории «не содержащее галогенов», оно должно содержать менее 900 ч/млн хлора или брома и менее 1500 ч/млн галогенов.

Галогеновые элементы

— это любой из шести неметаллических элементов, которые составляют группу 17 (группа VIIa) периодической таблицы. Это фтор (F), хлор (Cl), бром (Br), йод (I), а также редкие и недавно обнаруженные элементы астат (At) и теннессин (Ts). Наиболее распространенными являются хлор и фтор, содержащиеся в ПВХ, тефлоне и его производных, а также бром, используемый в пластмассах в качестве пламезадерживающей добавки. Недостаток этих продуктов состоит в выделении токсичных паров при возгорании. Помимо риска для людей, они также выделяют агрессивные газы, вредные для электротехнического и электронного оборудования. Среди антипиренов, используемых в пластмассах, полихлорированные бифенилы (ПХБ) и полибромированные бифенилы (ПББ) оказывают неблагоприятное воздействие на окружающую среду и людей из-за своей стойкости, токсичности и способности к биоаккумуляции.

При воздействии экстремальных термических напряжений, которые могут возникнуть во время пожара, бромосодержащие антипирены (БСА) могут образовывать галогенизированные диоксины и фураны.

ПББ и ПБДЭ (полибромированные дифенилэфиры) в настоящее время запрещены в Европе Директивами WEEE (Директива ЕС об отходах электрического и электронного оборудования) и RoHS.

Материалы предоставлены https://ultimheat.com/

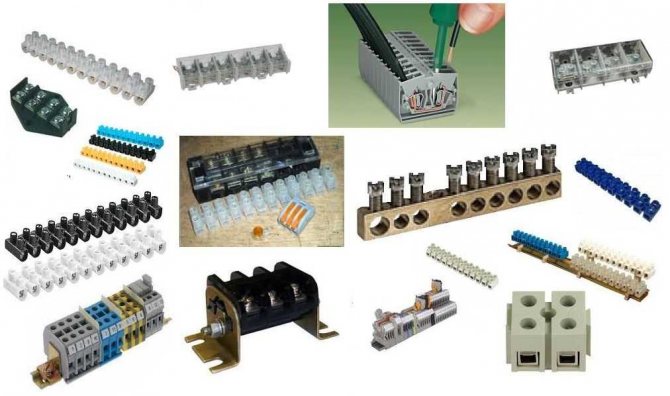

Существующие виды клеммников для соединения проводов

Клеммная колодка – это механический зажим, находящийся в пластиковом корпусе. Клемма, в зависимости от вида зажима, может иметь металлические пластины, пружины для фиксации провода или винты.

Существует разные виды соединений проводов при помощи клеммной колодки.

Клеммники и клеммные колодки для соединения проводов

Виды клеммников по типу зажима проводов:

  • Ножевые зажимы;
  • Винтовые зажимы;
  • Пружинные зажимы.

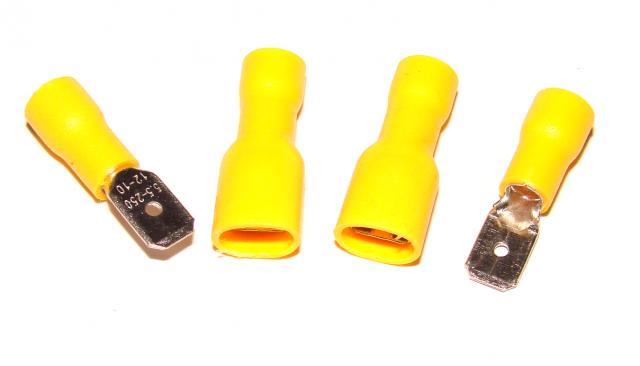

Ножевой вид соединений очень удобен. Выполняя соединение не нужно зачищать контакты, просто следует приложить некоторое усилие, чтобы прочно зафиксировать провод в специальном ноже. Эти клеммы называют ещё накидные или автомобильные. Используя винтовой вид соединения, выбирают подходящие колодки и нужные размеры ячеек, вставляют внутрь жилу и потом зажимают винтами

Прилагая при этом усилие, важно не поломать провод. Приблизительно через год нужно будет проверить не отпустился ли винт в соединении и, если нужно подтянуть его

И ещё один недостаток этого соединения в том, что без проблем можно выполнить соединения только двух проводов. Самый удобный вариант соединений – пружинный. Выполняя это соединение нужно всего лишь вставить в клеммник жилу, зачищенную от изоляции. Находящийся там рычажок затянет жилу и обратно уже не выпустит, извлечь жилу можно оттянув рычажок обратно, но при повторном соединении ухудшается качество соединения. Характеристики пружинного типа зажимов ограничивает их применение проводом не более 2,5мм2 в сечении и предельным током до 40А.

Как грамотно выбрать?

Качественное подключение клеммной колодки обеспечит грамотно подобранное устройство с учетом всех параметров имеющейся проводки.

Главным образом необходимо обращать внимание на следующие показатели:

  • Количество мест соединений на корпусе, так как важно не оставлять незанятых мест, чтобы снизить риски утечки;
  • Сечение фиксирующихся проводников;
  • Номинальное напряжение, проходящее по прикрепляемым проводам (если ток будет превышать допустимое значение, корпус может расплавится, что приведет к возгоранию).

Немаловажным является и производитель. Например, большой популярностью пользуются фирмы “WAGO”, “Phoenix Contact”, “Weidmuller”, “Degson Electronic”.

Практикуется и изготовление клеммной колодки своими руками, однако для этого необходимы знания в электротехники, умение пользоваться сверлом, дрелью и расходные материалы (подходящая пластмассовая коробка, металлические латунные трубки, винты).

Что же такое клеммы

Клеммные зажимы — электротехнические приспособления, используемые для выполнения соединения кабелей и проводов. В конструкцию клемм входят от 2 и выше контактов из токопроводящего металла, оснащённых креплениями для жил. Корпус клеммной колодки, во избежание короткого замыкания или поражения электрическим током, выполнен из диэлектрического материала.

Токопроводящие пластины выполняются из меди или сплавов на её основе. Минимальное сопротивление обеспечивается лужением, то есть, покрытием пластины слоем олова или оловянных сплавов. Разновидности клеммных колодок, оснащены пружинами, с проводом контактирует медная пластина, сама же пружина обычно изготавливается из хромоникелевой стали.

В качестве изолирующего материала корпуса используется пластик или фарфор. Материал подбирается с учётом сопротивления к деформациям и высоким температурам.Использование в монтаже клеммных колодок нашло широкое распространение, и постепенно пайка проводов отходит на второй план, уступая место клеммным соединениям. Использование клемм экономически выгоднее, по сравнению с пайкой, и существенно надёжнее. Клеммы доказали свою эффективность при соединении проводки с медными и алюминиевыми жилами, обеспечивая качественное соединение, и предохраняя кабель от механических воздействий при монтаже.

Клеммники и клеммные колодки для соединения проводов
Схема подключения УЗО: инструкция, методы, ошибки

Клеммники и клеммные колодки для соединения проводов
Что такое УЗО в электрике: разновидности, принцип работы

Клеммники и клеммные колодки для соединения проводов

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

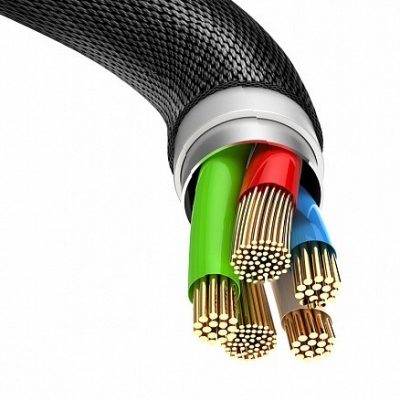

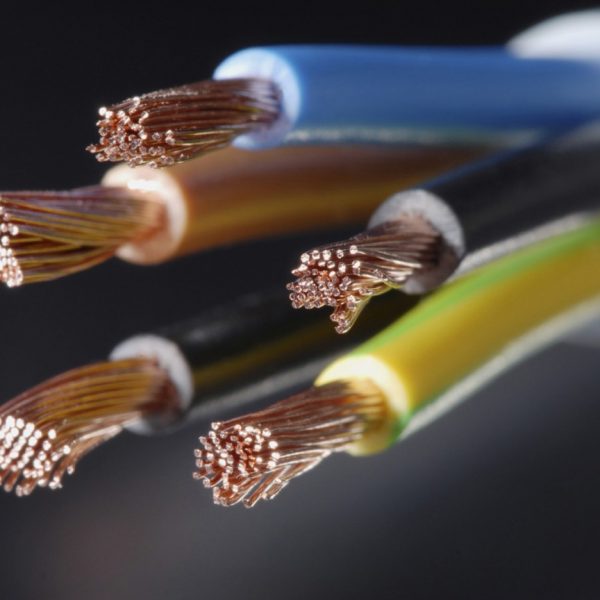

  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

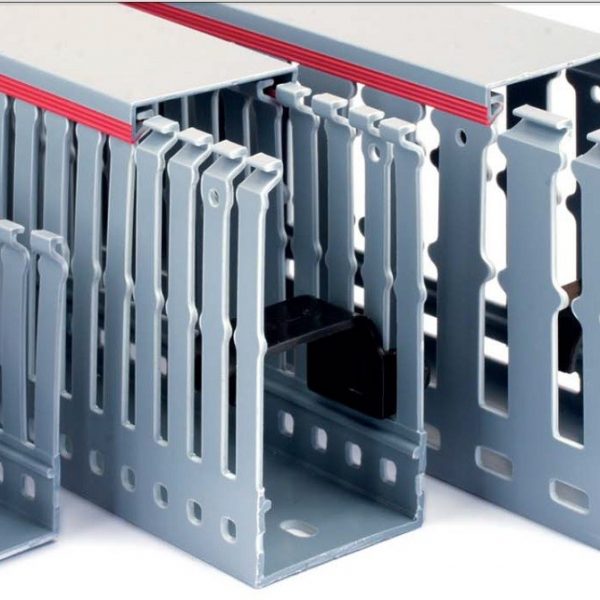

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Виды клемм

Клеммные колодки

в корпусе имеются ячейки

Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.

По исполнению соединение проводов клеммной колодкой существует следующих видов:

  • винтовое;
  • пружинное;
  • ножевое.

Винтовые клеммники

Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.

Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.

Пружинные клеммы

Рычажок затянет провод

К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля

Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии

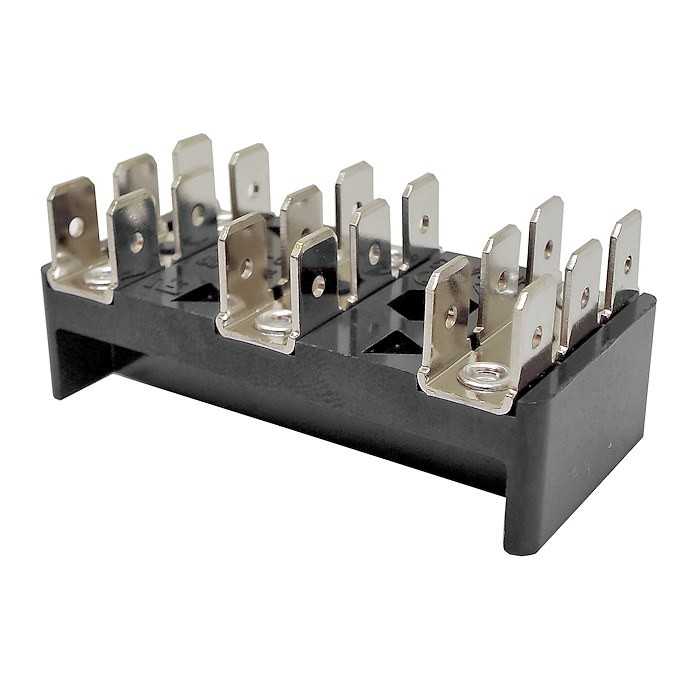

Ножевые клеммы

Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.

Клеммы для распределительных коробок

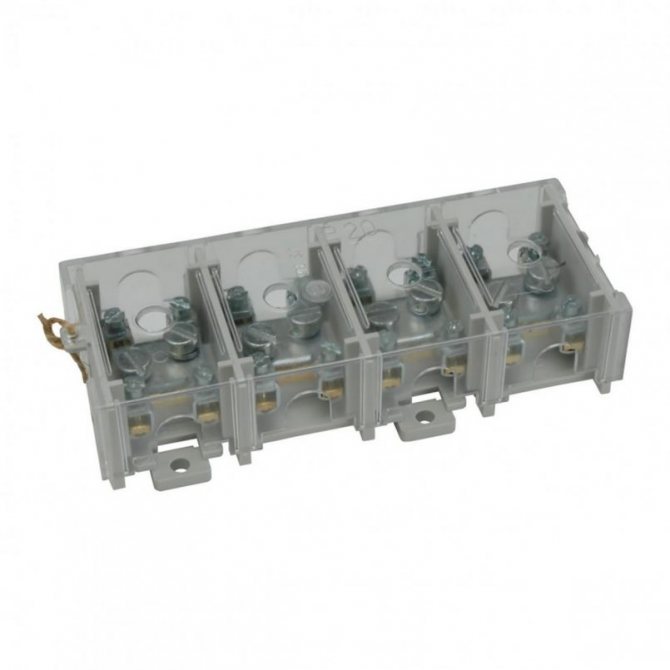

Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.

Клеммы с предохранителем

Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.

Клеммные колодки для освещения

Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.

Клеммы для светильников

При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.

Как подключить?

Соединение через клеммную колодку отличается простотой, легкостью и быстротой процесса. Как правило, алгоритм выглядит так:

  • Приобрести колодку с необходимым количеством ячеек или отрезать их от общей базы.
  • Снять с соединяемых проводников изоляцию на 5 мм.
  • Основательно зачистить концы жил.
  • Вставить каждую жилу внутрь клеммной ячейки.
  • Зафиксировать положение провода винтом, нажатием или другим доступным методом.

Стоит отметить, что алюминиевые жилы затягивать необходимо с особой осторожностью, так как данный металл легко деформируется при чрезмерном усилии.

Клеммные блоки дают возможность даже неопытному электрику быстро и легко обеспечить надежное и качественное соединение проводов без дополнительных инструментов и расходных материалов.

  • Как удобно размотать бухту кабеля на объекте при электромонтаже
  • Электрические кабели. Назначение и критерии выбора

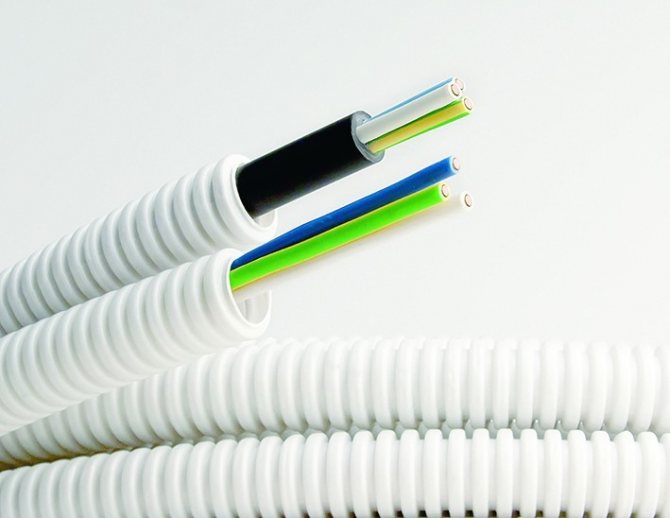

  • Наружная прокладка кабеля в гофре

Какими бывают колодки

Существует несколько типов клеммных колодок, различающихся по выдерживаемому напряжению, способу фиксации, назначению, функциональности и многим другим эксплуатационным характеристикам.

Клеммники и клеммные колодки для соединения проводов

Чаще всего встречается следующее деление:

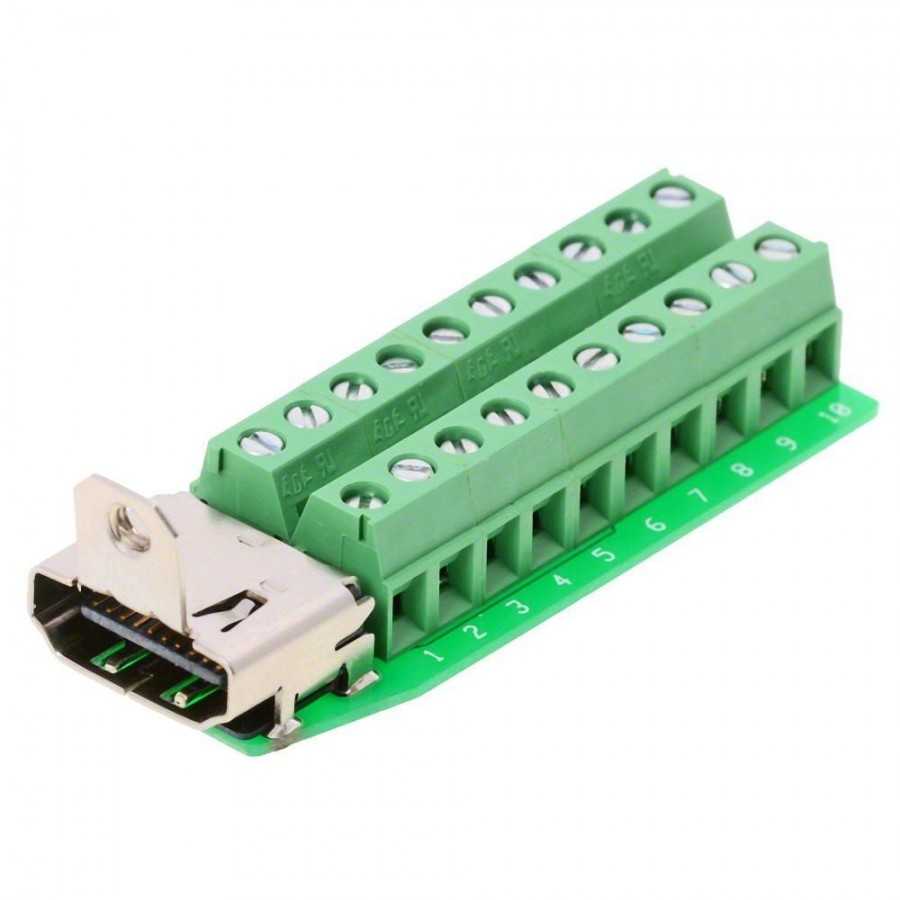

  • По методу установки (для соединения отдельных проводов, для печатной платы, для реек G и DIN, для кросс-модулей);
  • По возможности отрезания необходимого количества клемм (цельные, соединенными пластмассовыми пластинами или специальными зажимами, разъемами);
  • По методу фиксации провода (прямые, угловые).

Клеммники и клеммные колодки для соединения проводов

Однако определяющим считается деление блоков по зажимной конструкции, то есть способа подключения провода:

  • Винтовые клеммные колодки предполагают использование зажима с винтами, которые закручиваются после вставки проводника в отверстие. “Плюсами” винтов можно считать экономичность, надежность фиксации, возможность регулировать силу давления, а среди “минусов” – необходимость контроля положения провода, невозможность использования для многожильных проводников и алюминиевых жил.

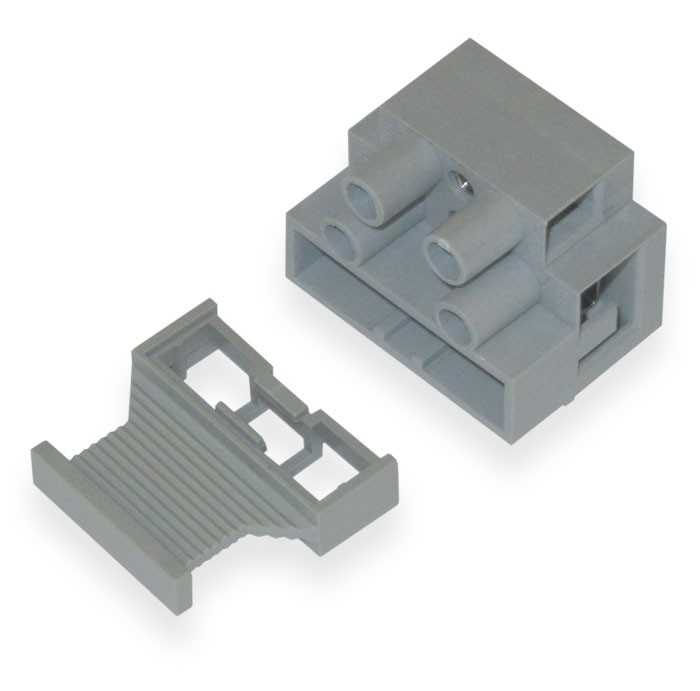

  • Разъемные состоят из двух частей, где одна крепится на панель, а вторая непосредственно на провод.
  • Пружинные или нажимные клеммные колодки также называются безвинтовыми, так как фиксация происходит через специальный рычажок, после нажатия на который конструкция “закрывается”.

Клеммники и клеммные колодки для соединения проводов

Как это работает?

На представленных фотографиях клеммных колодок видно, что их конструкция на удивление проста: в ячейках пластмассового корпуса расположены трубки из латуни, имеющие резьбу с каждой стороны. Фиксация происходит через закручивание винтов, нажатия или другого способа крепления в зависимости от вида колодки.

Принцип работы клеммника состоит в соединении пары проводников путем вставления жил внутрь трубки и фиксации. По сравнению с другими вариантами закрепления проводов(пайка, скрутка, сварка) клеммный имеет некоторые преимущества:

  • Отсутствие необходимости в дополнительных инструментах и материалах;
  • Быстрый и легкий монтаж;
  • Возможность закрепления коротких проводов;
  • Надежность и долговечность;
  • Возможность соединения алюминиевых и медных проводников.

Однако важно учитывать и особенности эксплуатации. Например, клеммную колодку разрешается устанавливать только в щитке или распределительной коробки, а ее размещение внутри стен недопустимо.

Не рекомендуется использовать клеммники для соединения многожильных проводов, так как можно нарушить их единство или вовсе зажать не всю проволоку из-за неравномерного давления, неровной поверхности.

Устройство и сборка клеммной колодки

Каждый клеммник на дин рейку фиксируется с помощью защёлки, так, чтобы один плотно прилегал к другому. Между ними не должен оставаться зазор. Затем устанавливаются необходимые перемычки, торцевые изоляторы и фиксаторы. Не стоит забывать про маркировку. Провода подключаются с её учётом и в соответствии со схемой. Если клеммник винтовой, то перед операцией болтик необходимо ослабить. Во время проведения монтажных работ в обязательном порядке проверяется надёжность всех контактов.

Зачем нужен торцевой изолятор

С правой стороны отдельной ячейки клеммника можно увидеть токоведущие элементы прижимного механизма. Производитель намеренно оставляет их открытыми и не делает дополнительную перегородку. Объясняется это экономией материала и уменьшением габаритных размеров изделия. Когда клеммы собраны на din-рейке, каждая правостоящая сама собой закрывает токоведущие части левостоящей. Т.е. один клеммник является защитной крышкой другого, так для всей линейки, кроме последнего.

Торцевой изолятор

Для защиты крайнего правого клеммника от окружающей среды и случайного прикосновения человека применяют торцевые изоляторы. Они выполняют функцию боковой крышки и позволяют получить полностью изолированный со всех сторон ряд клеммников.

Важно! Торцевые изоляторы и клеммные колодки следует приобретать от одного производителя. В противном случае возможно их несовпадение по форме

Расчёт нужно вести из того, что на одну линейку клеммников требуется один изолятор.

Фиксатор или стопор клемм

При монтаже или затяжке винтовых клемм отдельные их ячейки могут начать разъезжаться на DIN-рейке по сторонам. В результате в конструкции образуются щели и зазоры. Через них внутрь могут попасть пыль и влага из воздуха. Допускать подобного нельзя. Для решения этой проблемы используются фиксаторы или стопоры клемм. Такие детали устанавливаются с обоих торцов линейки. Пренебрегать ими не стоит, ведь это может негативно сказаться на качестве монтажа и дальнейшей работе электрощита или установки.

Винтовые перемычки

Для электрического подключения между собой соседних ячеек клеммной колодки можно использовать короткий соединительный проводок. Но такое решение непрактично и занимает слишком много драгоценного места. Гораздо удобнее применять винтовые перемычки. Делается это в случае, если имеется один приходящий питающий провод, и от него необходимо распределить по потребителям множество отходящих, т.е. получить разветвление. Винтовые перемычки представляют собой металлическую полоску с отверстиями, которая устанавливается на клеммную колодку. Они выпускаются различной длины. При желании их можно укоротить пассатижами до нужного размера.

Пломбировка клемм

При сдаче электрощита в эксплуатацию может возникнуть необходимость в предотвращении к нему несанкционированного доступа. Такие требования часто выдвигают поставляющие электроэнергию организации. В этой ситуации на ряды клеммных колодок устанавливаются защитные кожухи из прозрачного оргстекла. Они удерживаются на месте с помощью гаек с отверстиями для навешивания пломб. Право на монтаж/демонтаж последних имеют только контролёры вышеуказанных организаций.

Внимание! Следует следить за целостностью пломб и не допускать к ним посторонних лиц. Обрыв пломбы или её повреждение может послужить основанием для санкций со стороны поставщика электроэнергии

Конструкция клеммников

Обычные клеммники представляют собой пластиковый или керамический корпус с фиксирующим механизмом и токоведущими элементами. В их конструкцию входит один или пара контактов, что влияет на количество возможных соединений. Само закрепление жил осуществляется внутри соединительного механизма, где и происходит фиксация или обжим.

Обратите внимание! Основное требование по эксплуатации такой конструкции заключается в том, чтобы перед использованием проверить, подходит ли клемма к напряжению и силе тока, характеризующих электропроводку.


Самозажимной клеммник

Клеммные колодки — это универсальные и надежные приспособления для создания безопасных электрических контактов. Это в разы профессиональнее, чем использовать метод пайки, сварки и уж тем более скрутки.

Вам это будет интересно Допустимый ток кабеля

Положительные и отрицательные стороны


К положительным сторонам относится надежность образующихся контактов
Широкую популярность в электротехнике контактная колодка для электропроводки приобрела благодаря следующим достоинствам:

  • Простота объединения двух и более проводников из разнородных металлов с различным сечением жил. Специального инструмента не требуется.
  • Возможность сохранения состояния проводов в удобном для повторного монтажа виде.
  • Безопасность образующегося соединения за счет высокого качества корпусного изолирующего материала.
  • Надежность образующихся контактов.
  • Устойчивость клемм к механическим и температурным воздействиям, а также к опасным растяжениям и вибрациям.
  • Небольшие размеры изделий, позволяющие свободно размещать их в распределительной коробке и корпусе выключателя.

Существенный недостаток этих приспособлений – относительно высокая цена (10-12 рублей за штуку). При значительных объемах электромонтажных операций этот показатель бывает чувствительным для бюджета.

Со временем стоимость соединителей заметно снизится. Объясняется это быстрым развитием современных технологий и конкуренцией на рынке соответствующих материалов. Все это еще более привлекает пользователей к удобным в обращении и надежным в эксплуатации клеммным изделиям.

Электромеханические характеристики

Обжимные клещи для опрессовки наконечников проводов

К основным электромеханическим характеристикам клеммных колодок относятся:

  • Сила тока, выдерживаемое напряжение и сопротивление;
  • Температурный режим;
  • Максимальное усилие затяжки;
  • Шаг контактов.

Сила тока, выдерживаемое напряжение и сопротивление

В сопроводительной документации КК производитель указывает величину номинального тока. Большинство клеммных колодок рассчитано на напряжение общегражданской электрической сети – 230 вольт. Для клеммников на дин-рейку особо оговаривается предельный уровень напряжения.

Сопротивление зажимов изготовители рассчитывают так, чтобы клеть обеспечивала высокую проводимость и в то же время сопротивлялась скачкам напряжения.

Температурный режим

Температурный параметр для изделия является важным фактором сохранения качеств КК. Для большинства колодок установлен стандартный температурный диапазон: от -40 до +1050С.

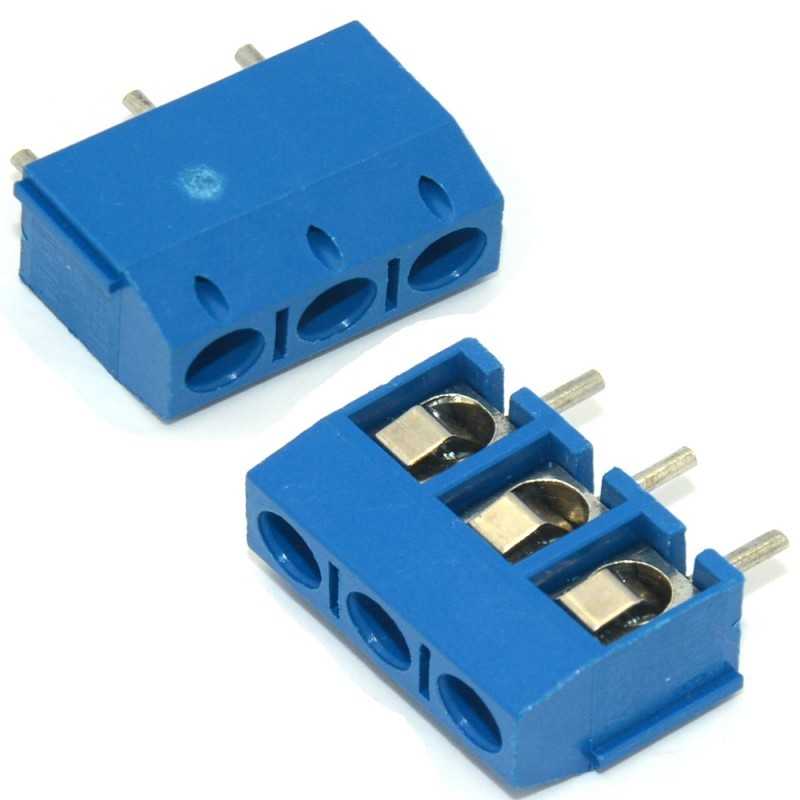

Для колодок на печатную плату, где могут проходить сильные токи, и возникать сильный нагрев, используют жидкокристаллические полимерные клеммы. Им нестрашен порог +2500С. Клеммник нормально функционирует при температуре +1300С.

Максимальное усилие затяжки

Технический интервал усилия затяжки находится в пределах 0,2-0,25 Нм. На практике мастер, завинчивая отвёрткой винты ЗВИ, пользуется своим ощущением предельного усилия. Опытный работник не нарушит цельность клети и в то же время надёжно закрепит провода в клеммнике.

Шаг контактов

Шагом контактов называют расстояние между центрами входных отверстий колодки. Минимальный безопасный зазор между параллельными проводниками составляет 5 мм. Для низковольтных соединений допустим интервал 2 мм.

Предотвращение окисления контактов зажима

Под воздействием кислорода окружающей атмосферы металлы со временем могут окисляться. Этому подвержены жилы проводов из алюминия и меди. Также окислиться могут стальные детали клети клеммника. Проблема состоит в том, что оксидная плёнка приобретает свойства диэлектрика. Вследствие чего проводимость соединений резко падает.

Чтобы предотвратить возникновение коррозии на контактных поверхностях, их покрывают защитной смазкой. В торговой сети можно найти смазки известных производителей, таких как CellMark, Acmos, Fond Metalli, Chem Trend, Perma.

Перед вводом жилы провода во входное отверстие КК его заполняют смазкой. Главное – не злоупотреблять количеством смазки. Составом покрывают все контактные поверхности. Помимо антикоррозионной защиты, смазка выполняет функцию барьера от проникновения влаги внутрь корпуса КК.

Появление клеммников разных видов в массовом производстве привело к повышению качества проводных соединений. Простота монтажа, ненужность изоляционной ленты, безопасность, быстрота соединения – всё это является неоспоримым преимуществом перед другими способами создания проводных соединений.

Принцип работы пружинных и ножевых зажимов

Пружинные клеммники

Клеммники Wago – пример совершенных пружинных клеммников. Принцип работы устройства довольно прост. Клеть состоит из прижимной пластины, ответной площадки, пружины и рычага.

Для того чтобы вставить в приёмное отверстие оголённый конец провода, рычаг приводят в вертикальное положение. Пластина поднимается вверх, освобождая проход. Когда проводник вставляют в отверстие, рычаг опускают. Пружина сжимается и давит на пластину, которая прижимает провод к ответной площадке. Таким образом, получается плотный и надёжный контакт.

Форма прижимной пластины изогнута так, что провод выдернуть из гнезда невозможно даже с большим усилием. В любой момент можно поднять рычажок и свободно вынуть провод. Пружинные клеммники настолько удобны, что по популярности намного обогнали КК других конструкций.


Пружинные соединения

Ножевые зажимы

Этот вид клемм в народе называют «папа – мама». Соединение проводов осуществляется вставкой одного в другой элемент. Первый имеет вид удлинённой площадки – ножа. Ответная деталь имеет по сторонам овальные продольные загибы, которые зажимают входящий «нож».

Оба элемента, помимо боковых зажимов, оснащены замком. В ноже сделан П-образный вырез. Благодаря этому, в центре площадки образуется пружинный лепесток. В ответной клемме тоже сделано отверстие. При входе «ножа» лепесток опускается в вырез встречной пластины. Образуется крепкий замок. Чтобы разнять элементы, достаточно поддеть острым предметом язычок и вытащить «нож».

Клеммы устанавливают на концах проводов специальным обжимником – кримпером. Им же очищают проводники от изоляции. На коннекторы одевают термоусаживаемые кембрики. Для усадки их можно нагреть обыкновенной зажигалкой.


Ножевые зажимы

Ссылка на основную публикацию
