Пластиковые короба для электрической проводки сегодня стали пользоваться большой популярностью. Они зарекомендовали себя как надежное решение при проведении силовых линий, и за короткое время позволяют организовать и скрыть с глаз провода. Особенным плюсом такого решения является возможность аккуратно раскидывать проводку в помещениях, где уже сделан ремонт, и внесение каких-либо изменений не предусматривается. Да, было когда-то время, когда присутствие провода на стене было гордостью, мол, электрификация страны идет! Но сегодня они уже канули в лету, почему короб для проводов пластиковый и стал таким незаменимым приспособлением.

Конструкции

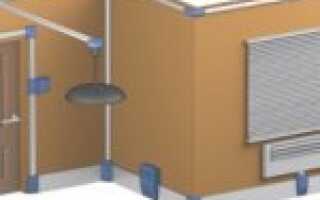

На рынке представлены каналы для прокладки кабеля разных конструкций и размеров. Выбор определенной конструкции зависит от места монтажа и размера прокладываемого кабеля.

стеклянные душевые кабины

Виды пластиковых коробов:

  1. Плинтусные. Эти конструкции применяют в местах стыков стен и пола. Для монтажа конструкций разных форм производители выпускают дополнительные устройства – отводы, заглушки, внешние и внутренние углы и другие элементы. Кабель каналы плинтусного типа удачно вписываются в интерьер большинства домов и квартир.
  2. Напольные. Используют для удобного передвижения, когда проводят электропроводку к столам, осветительным приборам, технике, находящейся далеко от стен. Кабель канал без проблем заменяет удлинители и переноски.

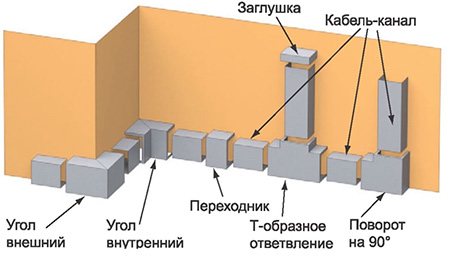

  3. Парапетные кабельные каналы внешне похожи на плинтусные. Их монтируют выше уровня пола, применяя дополнительные элементы для получения нужной конфигурации.

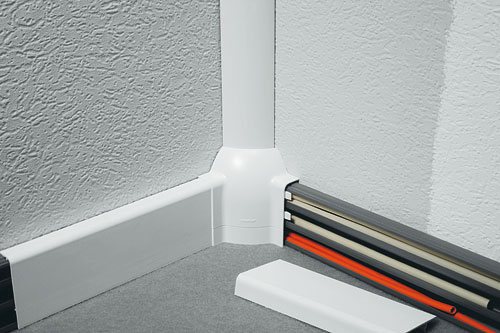

  4. Угловые кабель-каналы применяют на стыках и под потолком. Благодаря треугольной конструкции эти коробки идеально встают в углы и вписываются в дизайн помещения. Из-за высокой возможности повреждений в результате ударов эти конструкции монтируют в верхних участках.
  5. Самый маленький вид – мини кабель-каналы. Отлично подходят для телефонных проводов, кабелей телевидения и интернета. Коробки крепят на стенки и потолок на клейкую основу или саморезы. Небольшие размеры кабель каналов позволяют органично сочетать их с интерьером.
  6. Перфорированные. Конструкция с открытым доступом имеет меньший вес и стоимости, чем другие варианты. Такой вариант используют, когда не имеет значения внешний вид.

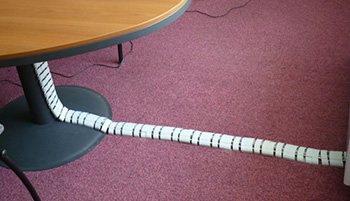

  7. Гибкие. Идеально подходят для монтажа электропроводки на неровных поверхностях, когда нет возможности использовать жесткие варианты. Делятся на два типа – гофрированные и цепные. Проблемы с труднодоступными местами решают кабель каналы круглого сечения.
  8. Прозрачные. Этот вид идеально подходит для внешнего оформления помещения. На перегородку короба наклеивает светодиодную ленту, закрывают прозрачной крышкой. В результате получается приятный свет.
  9. Металлические кабельные каналы для электропроводки часто используют в промышленных производствах. Они необходимы для фиксации большого количества тяжелых кабелей.

По теме:

НАЗАД ВПЕРЕД 1 из 2

Основные виды

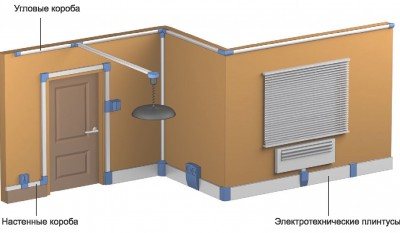

Монтаж разных видов коробов

Условно кабель каналы подразделяются на несколько видов, представленных в таблице:

Вид канала Особенности


Напольные

Такие конструкции используются для предохранения информационной проводки, оптоволоконного кабеля. Короба в помещении позволяют обеспечить электробезопасность при выполнении перепланировки или организации новых рабочих мест.
При возникновении повреждений электропроводки, особая конструкция кабель канала позволяет легко добраться до аварийных отделов. Такие же конструкции используются для проведения проводов или кабеля к сервисным стойкам.

Основа канала — стальная или алюминиевая, может быть пластичной, быстро затухающей и очень прочной. Температурный режим, при эксплуатации кабеля, колеблется в диапазоне (-15°С) — (+60°С).

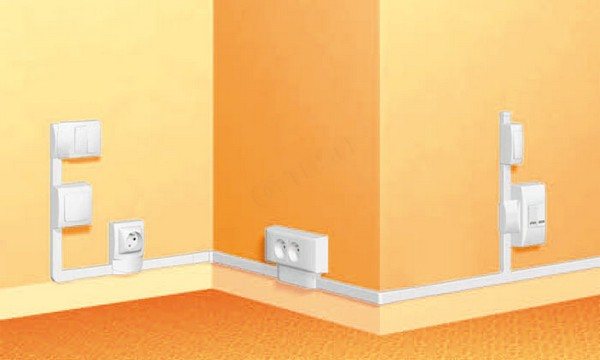

Плинтусные В конструкции кабельного канала «под плинтус», имеется несколько камер, в которых можно уложить отдельно информационные или силовые линии. Чтобы организовать много рабочих мест, лучше канал проложить под плинтус, чем пробивать отверстия в стенах.
Спрятанная проводка, под плинтусами выводится в любой точке. Короба для электропроводки под дерево, очень сложно по внешнему виду отличить от деревянного плинтуса. Это одно из больших преимуществ перед другими коробами.


Угловые

Такие конструкции дополняют потолочные и плинтусные изделия. Минимальный размер сечения равен 10 мм, а максимальный — свыше 300 мм. В одно отверстие такого канала, можно провести одновременно несколько проводов. Форма угловых коробов бывает прямой и округлой.


Настенные

Обычно, для прокладки кабеля в настенном канале, используются короба для электропроводки ПВХ. Они не требуют от исполнителя особых знаний и навыков, и к тому же имеют небольшой вес.

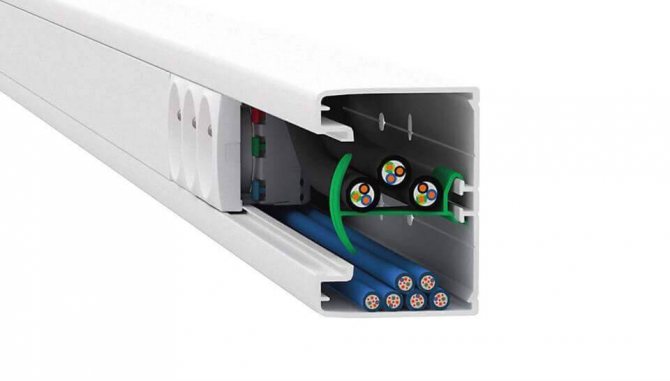

Парапетные

Внешние, плоские и внутренние углы парапетного короба, позволяют максимально аккуратно и быстро выполнить монтаж. Длина изделия составляет примерно 2 метра. Диапазон температур, для работы парапетного короба, колеблется от (-32°С) до (+90°С), а монтаж лучше производить при температуре от (-15°С) до (+60°С).


Гибкие

Гибкий или рулонный короб, имеет жесткую форму прямоугольника. На боковые стороны канала наносится двухсторонний скотч, что позволяет быстро и качественно выполнять установку конструкции.
Удобство подчеркивается наличием специальных отверстий под крепление короба для электропроводки саморезами. Для изготовления гибких каналов используется моментально затухающий, высокой прочности материал ПВХ.

Цвет может быть любым, а размеры: максимальный -18х33 мм, минимальный — 7х12 мм.

Покупка кабель-каналов: на что обращать внимание?

Рекомендуется покупку кабель-канала выполнять по следующему алгоритму:

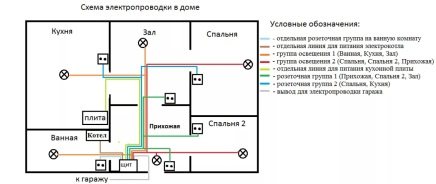

  1. Составить план-схему монтажа электропроводки. В ней рассчитывается необходимое количество приобретаемых кабелей, их сечение. Также рекомендуется провода покупать до приобретения кабель-каналов (чтобы учесть толщину изоляции).
  2. Рассчитать длину всех необходимых коробов под укладку проводки. Стандартная длина одного кабель-канала – 2 метра. Это не актуально для гибких штроб, так как они производятся в катушках. К полученной длине следует добавить дополнительные 10 – 15% про запас.
  3. Определиться с типом требуемых кабель-каналов: пластиковые – для помещения, металлические – для улицы, пластиковые скругленные – для пола.

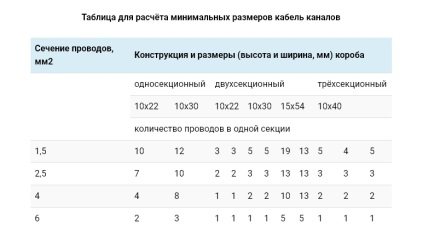

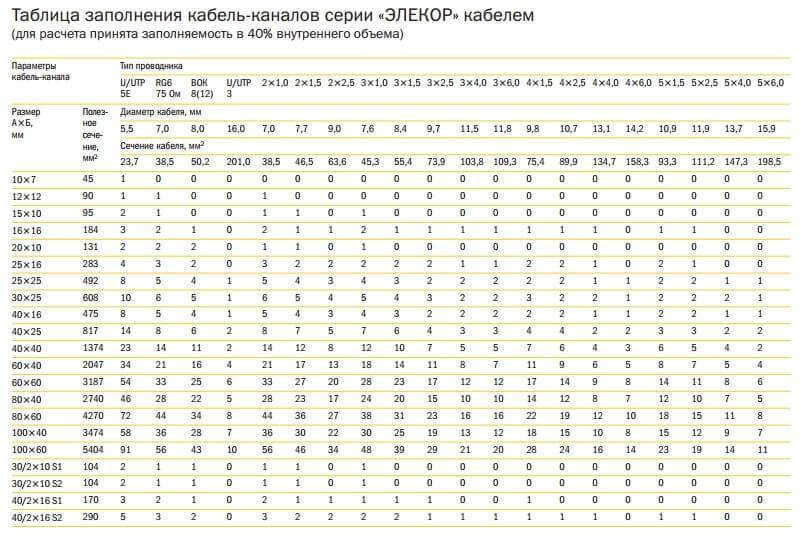

  4. Примерно рассчитать требуемый размер кабель-канала. Для расчетов можно использовать площадь поперечного разреза штробы (часто указывается в технической документации к кабель-каналам) и связки кабелей (площадь одного провода рассчитывается по формуле S=πr2, где r – это радиус сечения с учетом изоляции).
  5. Совершить покупку в магазине. Рекомендуется покупать комплектные кабель-каналы, которые поставляются сразу с фурнитурой, заглушками, угловыми переходниками, замками. Если покупать все это раздельно,получится дороже.

Что касается пожаробезопасности, то с пластиковыми достаточно поджечь небольшой кусок кабель-канала. Он будет плавиться, но не должен возгораться и сильно дымить. Таковы основные требования по безопасности к таким штробам. Что касается металлических, то рекомендуется приобретать только с толщиной материала от 0,15 мм и толще. Более тонкие штробы недолговечны, при размещении на улице быстро покроются ржавчиной.

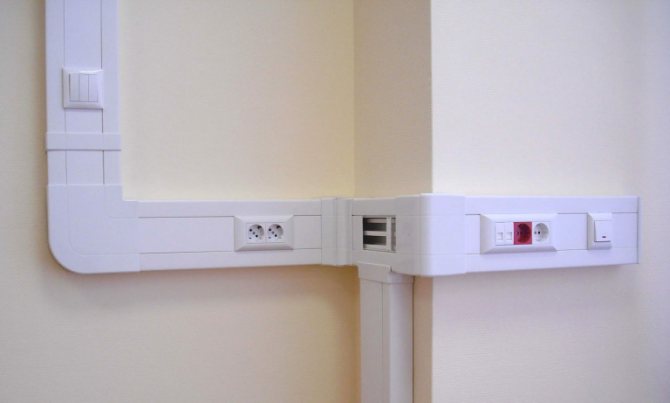

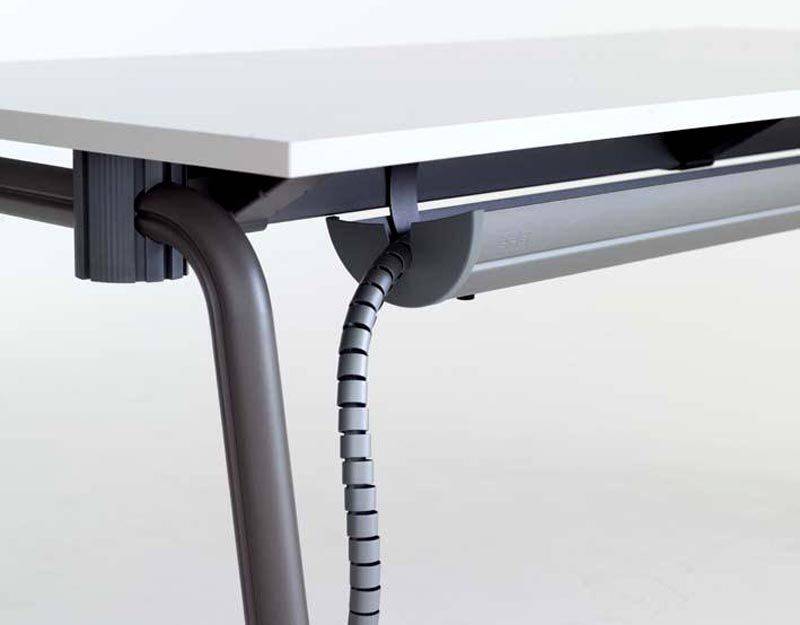

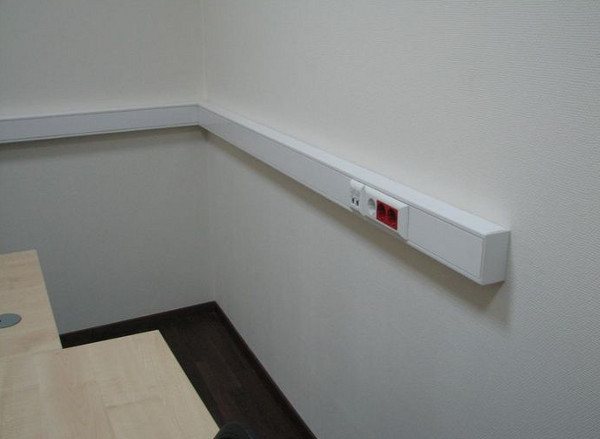

Популярный кабель-канал для офисов — так можно подключить рабочее место вообще без видимых проводов. Минимализм сейчас в тренде

Цена

Стоимость кабель каналов складывается из размеров, расцветки и типа изделия. Так, ценники мини каналов обычного белого цвета стартуют от 59 р. за 2 м, а такой же, только под цвет дерева уже стоит от 79 р., естественно, в зависимости от региона. Ну а дальше по нарастающей, чем шире и сложнее изделие, тем выше цена, плюс надо помнить, что еще нужна фурнитура. Зайдя в любой интернет магазин, вы легко сориентируетесь по ценам и узнаете сколько будет стоить требуемый материал.А также если вы не собираетесь производить монтаж своими руками, нужно поинтересоваться, сколько будут стоить услуги специалиста.

Достоинства и недостатки различных конструкций

  1. Для перфорированных изделий.

Основным достоинством подобного типа кабель-каналов, является более низкий вес, в сравнении с изделиями, изготавливаемыми из листового металла и цельно литого пластика. Кроме это, достоинствами этой конструкции являются:

  • Вентилируемость внутреннего пространства, позволяет поддерживать более благоприятный режим эксплуатации проводов и кабелей, проложенных внутри подобных изделий;
  • Низкая стоимость в сравнении с аналогами;
  • Доступность для осмотра проложенных кабелей и проводов;
  • Возможность монтажа на гнутых поверхностях.
  1. Плинтуса и напольные конструкции.

Использование кабель-каналов в виде плинтуса, позволяет избежать дополнительных элементов, монтируемых по поверхности стен. В этом случае провода укладываются внутри плинтуса, который прикрывает стык между поверхностью стены и полом.

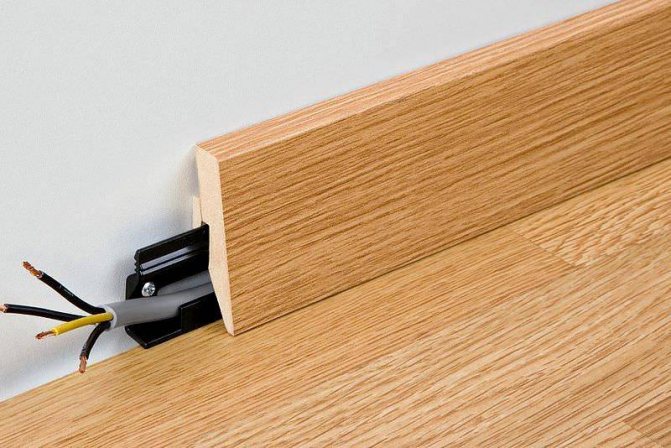

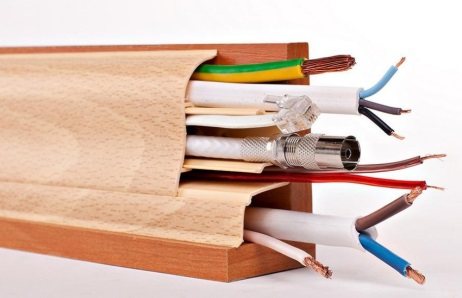

Кабель-канал плинтус, выпускается различных расцветок и профиля

Достоинства:

  • Разнообразие цветов и профиля позволяет использовать в различных помещениях (офис, жилые комнаты, общественные здания);
  • Возможность многократного использования;
  • Стойкость к воздействию солнечного света (ультрафиолетовое излучение).

Напольные кабель-каналы, используются при прокладке в местах, где нет возможности выполнить монтаж электрической проводки по стенам, потолку или в полу.

Напольные кабель-каналы имеют уплощенную форму

Достоинства:

  • Позволяют выполнить прокладку кабелей и проводов по поверхности пола;
  • Благодаря форме, не создают затруднений по перемещению людей, в местах, где выполнена электрическая проводка с их использованием.

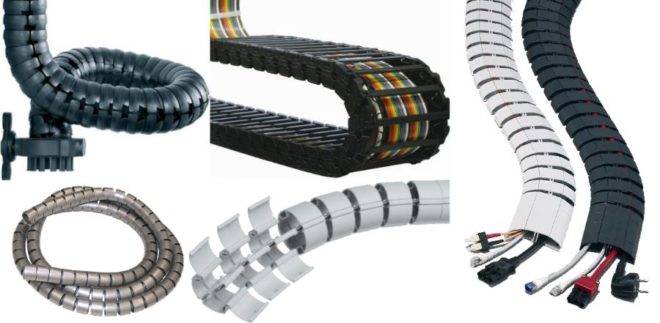

  1. Гибкие (гофрированные) и цепные изделия.

Гибкий кабель-канал, по своей сути, является гофрированной трубой

Достоинства:

  • Возможность монтировать под различными углами и в различной плоскости пространства;
  • Отсутствует необходимость в установке дополнительных элементов (заглушек, углов и т.д.).

Недостатки:

В одной трубе допускается прокладка лишь одного проводника, служащего для подключения одного потребителя.

Цепные конструкции состоят из определенного количества элементов, соединенных в единую цепь.

Цепные конструкции используются для подключения технологического оборудования

Достоинства:

  • Возможность выполнить защищенное подключение в сложных, с технической точки зрения, местах;
  • Простота выполнения монтажа;
  • Ремонтнопригодность, путем замены элементов цепи;
  • Доступность обслуживания и ремонта проложенных кабельных линий.

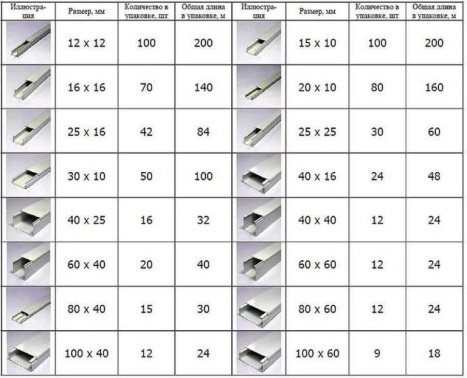

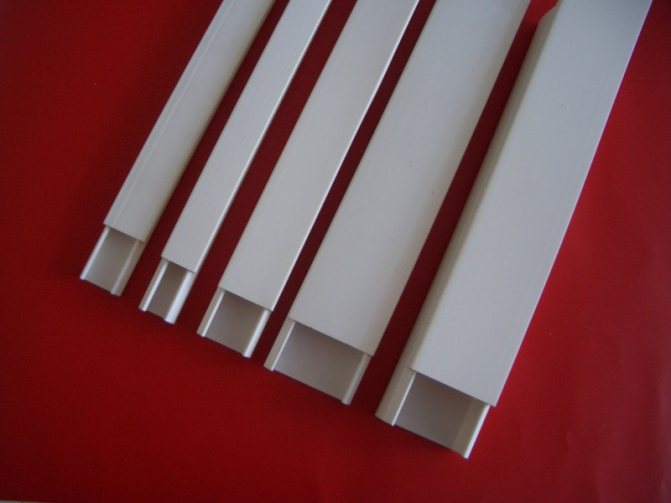

Виды и размеры

Существует несколько видов кабельных каналов. Широтой разнообразия форм они не блещут, различаются только лотки для специальных условий применения, типоразмер и материал для их изготовления.

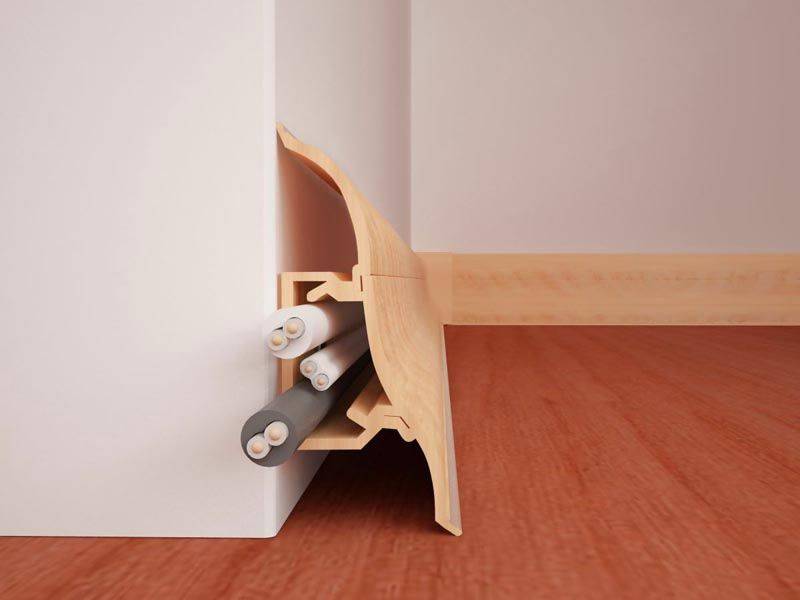

Кабельные лотки в плинтусе

Для производства кабельных систем в домашних условиях это лучший вариант. Провода размещаются в теле плинтуса. В таком случае можно избежать трудоёмких и пыльных работ по штроблению скрытой проводки и получить на выходе красивую и надёжную схему электроснабжения. Эстетика достигается за счёт расширенной цветовой гаммы готовых изделий и подразумевает творческий подход к процессу.

К такой продукции выпускается большой ассортимент дополнительных комплектующих, которые помогут сделать незаметными переходы, повороты и окончания трассы. Существуют плинтусная фурнитура для выводов различных кабелей, что позволяет смонтировать розетки, разъёмы и переходники на уровне пола.

Размеры у разных производителей несколько различаются:

  • Компания Легран выпускает две серии декоративного кабель канала для наружной проводки. Это коллекция Мини с размерами 20 на 12, 5 мм, 32 на 12, 5 мм, 40 на 12, 5 мм, 32 на 16 мм, 40 на 16 мм, 60 на 60 мм, 60 на 20 мм, 75 на 20 мм и DPL с размерами 35 на 80 мм; 35 на 105 мм, 50 на 80 мм, 50 на 105 мм, 50 на 150 мм, 65 на 150 мм.
  • Фирма SL Hager предоставляет выбор из таких габаритов: 20 на 50 мм, 20 на 70 мм, 15 на 100 мм, 25 на 100 мм.

Напольные короба

Подобная монтажная продукция отличается полукруглым сечением. Это сделано для обеспечения безопасности человека при передвижениях, так как по названию понятно, что крепятся такие каналы по поверхности пола. Такие системы используют в основном для замены переносок и удлинителей. Получается красиво и не травмоопасно: запнуться за болтающийся провод несложно.

Торговые предприятия предлагают на выбор продукцию с размерами: 50 на 12 мм, 75 на 17 мм, 92 на 20 мм, 160 на 65 мм. Стандартная расцветка включает белый, серый и чёрный каналы. Под них можно подобрать повороты, изгибы и переходы. Крышка защёлкивается на замки. Кабель каналы для пола имеют степень защиты IP40.

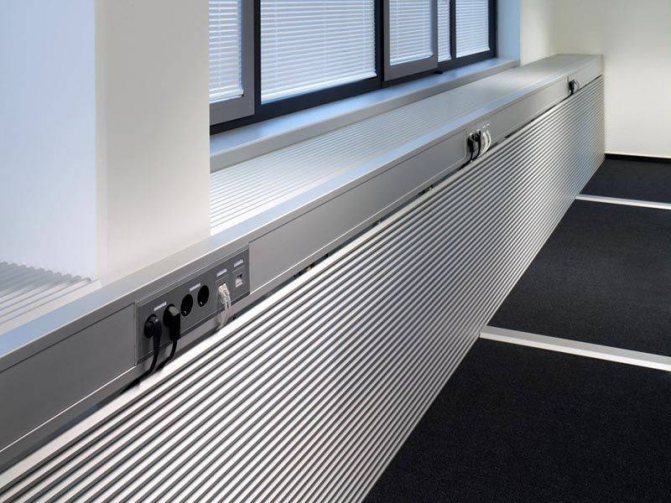

Парапетный профиль

Такие кабельные лотки называют магистральными. Отличаются от плинтусных формой и местом установки. Не имеют цветового разнообразия, выпускаются белого или молочного цвета. Имеется всевозможная фурнитура для облегчения монтажа. Чаще всего находят применение для укладки кабелей в офисе или на производстве. Часто такой продукцией пользуются при монтаже кондиционеров.

Стандартная ширина парапетных коробов 80, 100, 120, 150 миллиметров, высота стенки 40, 55 или 60 миллиметров.

Существует версия таких лотков с меньшими размерами. К ним дополнительных приспособлений не выпускается и при установке выпиливают короб под нужным углом. Большое разнообразие размеров позволяет смонтировать комбинацию под любой тип кабеля:

  • Ширина от десяти до ста миллиметров.
  • Высота — от десяти до шестидесяти миллиметров.

Угловые системы прокладки кабеля

Для монтажных работ в стыках стен или потолка существует кабель канал угловой. Они выполнены по подобию потолочного плинтуса и при беглом взгляде напоминают часть декора. Их габариты ограничены и не подойдут для укладки большого пучка кабелей. Стыковочных узлов для них не предусмотрено. Больше всего распространены каналы размером сорок на сорок миллиметров.

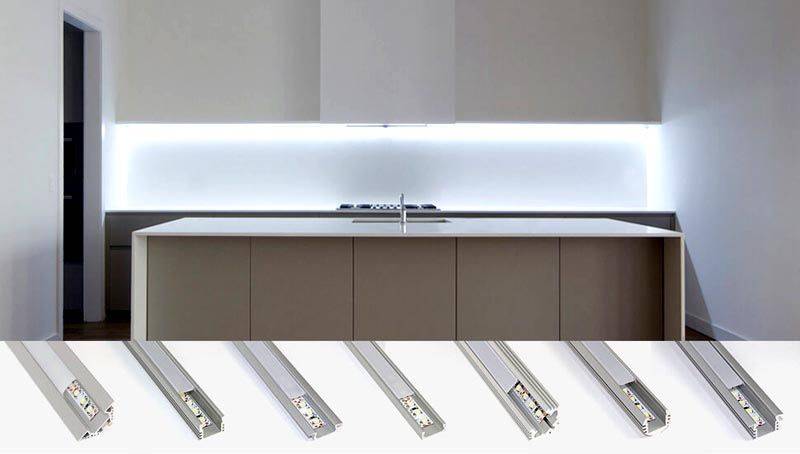

Угловые лотки с прозрачной крышкой годятся для прокладки осветительных линий из светодиодных лент. Подходят для подсветки предметов мебели.

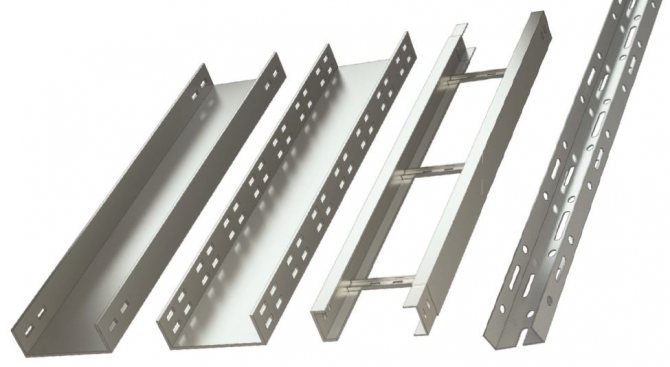

Кабельные короба из металла

Такие короба применяются для монтажа проводки в полостях стен — каркасных или панельных домах. Используют их на производстве для подключения различной аппаратуры. Материалом обычно служит оцинкованный металл. Для соединения или изгибов используются специальные изделия с крепежом на винтах.

Широко применяются такие конструкции для прокладки проводов различного назначения внутри подвесных потолков. С помощью таких лотков ускоряется и упрощается процесс монтажа схем электропитания, так как стандартная длина (три метра) позволяет собирать сразу длинные участки магистрали, не прибегая к различным крепёжным элементам. Ширина лотка от пятидесяти до шестисот миллиметров и более, высота до ста миллиметров позволяет прокладывать любое количество проводов.

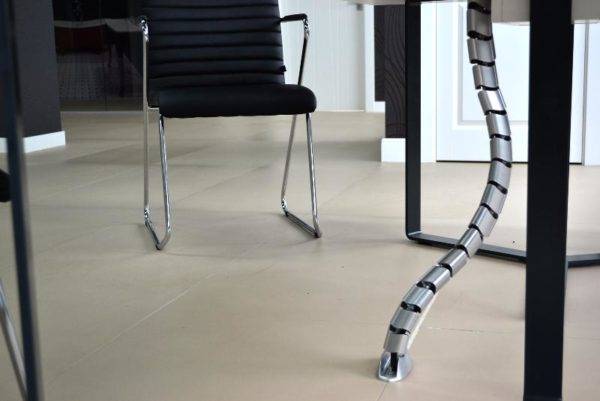

Гибкие каналы

Такие каналы называют ещё траковыми из-за внешнего вида, напоминающего гусеницу танка. Основное предназначение таких изделий заключается в обеспечении питанием подвижных элементов электрической цепи. Существуют также гибкие каналы в виде гофрированной трубки из ПВХ. Применяется она в основном на промышленных объектах. Разнообразный диаметр изделий позволяет проложить кабели нескольких сечений. Материалом производства для гибких лотков является негорючий пластик.

Советы по монтажу кабельканалов

скрыть проводку

Прежде чем крепить короба на поверхность, следует проверить ее ровность

Важно, чтобы не было бугров и изгибов, но об этом хозяин должен позаботиться еще до начала монтажа открытой электропроводки. Разрезать кабельканал следует при помощи болгарки, так как лобзики и ножи оставляют заусенцы и повреждают целостность конструкции. Старайтесь закреплять кабельканалы на жидкие гвозди или специальный клей. В этих случаях лучше не пользоваться саморезами. Желательно покупать короба, имеющие внутреннюю перегородку — это свойство очень удобно при монтаже.

Важно! Соблюдая наши советы и правила выбора, вы получите идеальное эстетичное решение для своего жилища

Гибкие защитные каналы

Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.

Существуют следующие разновидности гибких защитных каналов:

  • Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
  • Резиновые.
  • Гибкие цепи (так называемые траки).
  • Изготовленные из мягкого пластика путем отливки.

Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.

Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.

Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).

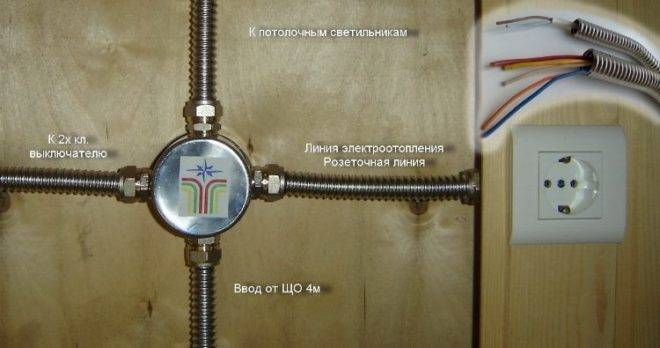

Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.

Короб для электропроводки

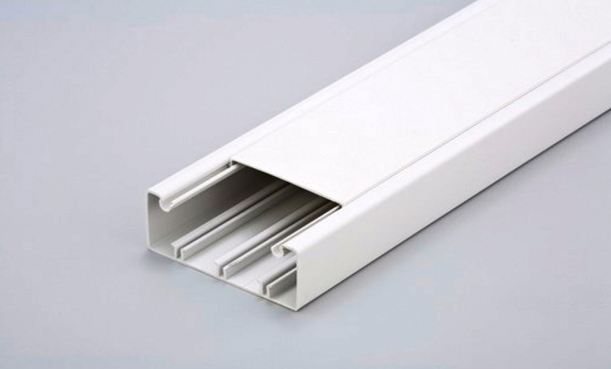

Общий вид канала для проводов

Короб для проводки — это изделие в сечении квадратной или прямоугольной формы, с разными размерами в длину.

В составе канала:

  • Основание. Это половина изделия, с основанием и боковыми стенками. На основании могут иметься специальные отверстия, через которые короб крепится к стене и для разводки проводов. При их отсутствии, установка коробов для электропроводки начинается со сверления отверстий в нужных местах.

На боковых элементах, в самом верху конструкции расположены специальные выступы, которые служат специальным «замком» для фиксации верха короба.

  • Верх изделия. Его конструкция аналогична основанию. На боковых стенах, с внутренней стороны, имеются небольшие углубления — в них заходят выступы основания при монтаже короба. Наружная часть элемента – это гладкая поверхность, возможно с различными узорами.

После окончания прокладки проводов, верхняя часть ставится на основание своими руками небольшим нажатием, в результате чего фиксируются «замки».

Материалы для изготовления

Для современной защиты открытой электропроводки используются:

  • Короба для электропроводки металлические (см. Как собрать короб для проводов металлический). При их производстве применяются специальные марки, менее подверженные воздействиям разных внешних факторов. Главное преимущество такого вида — высокая прочность конструкции, практически исключающая повреждение открытой электропроводки от ударов.

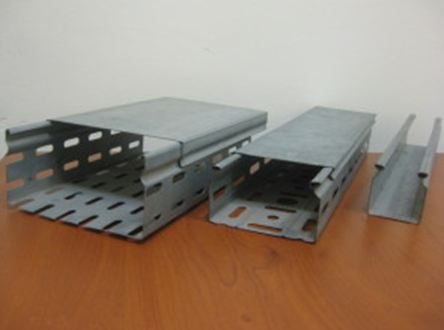

Короба металлические для электропроводки

Недостатки такого короба:

  1. Низкая электрическая безопасность материала. При неправильном использовании, такая конструкция для защиты проводов может стать причиной поражения человека током.
  2. Нельзя устанавливать изделия во влажных помещениях. Постоянное воздействие влаги уменьшает срок эксплуатации короба, из-за появления на нем коррозии.
  3. Такие металлические короба для электропроводки при монтаже требуют наличия специального инструмента, ножовки, ножниц по металлу, а для сверления отверстий – ручной или электрической дрели.
  4. Дополнительные неудобства создают сложные участки монтажа коробов.

Совет: При использовании металлического короба, все провода необходимо хорошо заизолировать. Иначе возникает высокая вероятность повреждения изоляционного слоя от времени, и подачи тока на корпус.

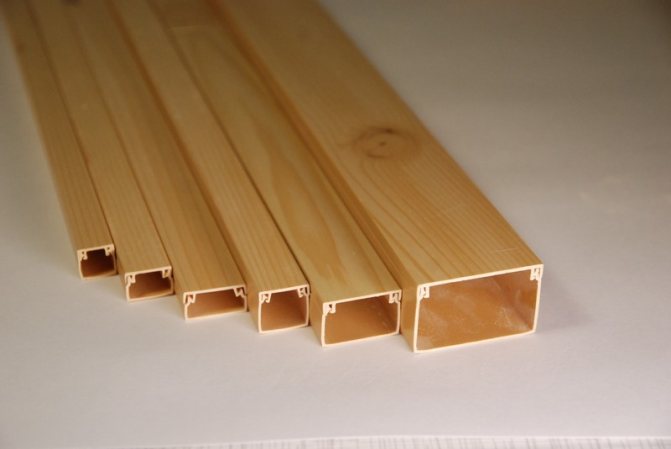

  • Дерево.

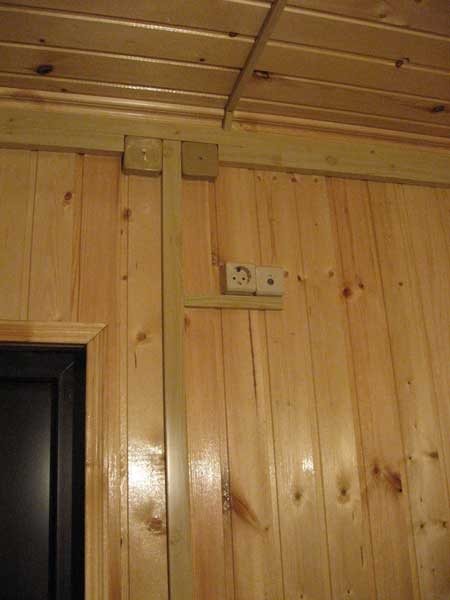

Короба из дерева

Такие изделия характеризуются многими положительными свойствами. К ним относятся:

  1. Для изготовления используется экологически чистый природный материал.
  2. Не проводит электроток.
  3. Высокая степень безопасности, что позволяет применять изделия в жилых помещениях для проводов с обычной изоляцией.

Основные недостатки:

  1. Из-за неправильной эксплуатации изделия, возможен быстрый выход из строя. Например, воздействие влаги.
  2. Высокая пожароопасность материала.
  3. От короткого замыкания, возможно возгорание изделия, и как следствие — причина пожара в помещении.

При монтаже изделия нужно пользоваться ножовкой по дереву, электрической или ручной дрелью, для сверления отверстий в основании детали, для крепления элемента к стене.

Совет: Для повышения надежности конструкции, необходимо выполнять дополнительную обработку элементов средствами, которые увеличивают стойкость короба к воздействию влаги.

  • Короба пластиковые для электропроводки.


Пластиковые короба

Это наиболее распространенный вариант, имеющий большое количество положительных свойств:

  1. Небольшая цена материалов, используемых для изготовления изделия.
  2. Современные технологии позволяют организовать массовое производство коробов.
  3. Высокая устойчивость материала к отрицательному воздействию кислот, огня, влаги.
  4. Высокая устойчивость к механическим повреждениям.
  5. Короб пластиковый для электропроводки не проводит электрический ток. Его можно использовать в помещении с высокой влажностью.
  6. Легкий монтаж на стенах помещения. Нет необходимости приобретать дополнительные инструменты. Используются ножницы или строительный нож.

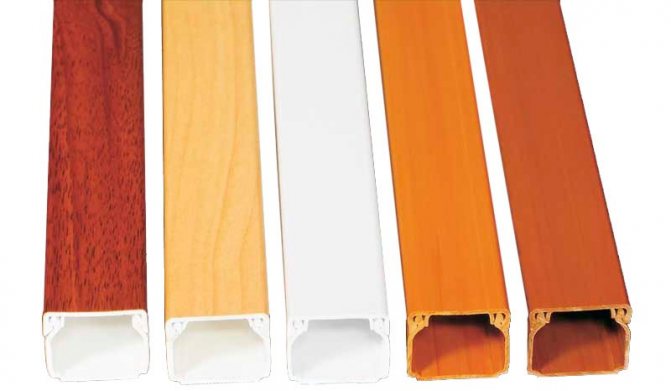

  7. Могут изготавливаться разных цветов, как видно на фото, что позволяет короба органично вписывать их в любой интерьер.

Советы по выбору кабель каналов

Разобравшись с видом коробов для прокладки проводов в помещении, следует определиться с еще и с их размерами. Для этого учитываются следующие факторы:

  1. Для одного или двух кабелей нет смысла покупать большой короб. В то же время в мини-канал не стоит впихивать большое количество проводов. Необходимо учитывать, что кабеля должны лежать вплотную друг к другу с небольшим запасом. Кабельный канал нужен таких размеров, чтобы в будущем в него могло вместиться еще пара проводов.
  2. Магистральные каналы для электропроводки должны быть немного больше, чем отводы на выключатели, розетки или приборы.
  3. Стандартная длина одного короба – два метра. Чтобы узнать какое количество каналов нужно купить, перед походом в магазин следует измерить длину всего помещения, в котором будет прокладываться конструкция. Пластиковые каналы легко ломаются, поэтому материала приобрести лучше на 10–15% больше.

Одним из главных элементов кабеля является замок. Выбирая его для короба, необходимо проследить, чтобы он прочно защелкивался и легко открывался руками. В противном случае замок может постоянно отрываться при малейшем прикосновении или сесть слишком туго.

Кроме замка для кабельных каналов, нужно выбрать крепежи, уголки, муфту, заглушки. Короб без фурнитуры покупать не стоит. Она существенно облегчит монтаж, и выглядеть с ней готовая конструкция будет намного привлекательнее. Рассчитать количество необходимой фурнитуры нужно заранее. Если изделие выбиралось определенного цвета, то потом для него найти такого же оттенка элементы будет затруднительно.

Способы монтажа

Пластиковые кабель каналы легко установить своими руками и делать это можно тремя способами:

  1. Клей. Вариант, что называется «на века», стоит один раз приклеить и отдирать потом придется вместе с покрытием. Но в некоторых ситуациях вполне приемлемый способ монтажа. Перед нанесением клея желательно зачистить шкуркой тыльную часть канала.
  2. Двухсторонний скотч. Работать с ним намного приятнее, чем с клеем, но надежность этого способа не очень высокая. Поэтому подходит он лишь для небольших участков каналов с малой нагрузкой. К тому же если придется в будущем снимать изделия, то двухсторонний скотч оставит трудноудаляемые следы на поверхностях.
  3. Саморезы. Этот способ наиболее предпочтителен ввиду высокой надежности и возможности многократного монтажа/демонтажа конструкции. Особенно если установка производится на деревянное перекрытие.

Для металлических кабель каналов саморезы – это, пожалуй, единственный вариант монтажа. Для правильного распределения нагрузки рекомендуется фиксировать саморезы зигзагом.

Перед началом работ по монтажу каналов желательно составить схему размещения кабелей проводки. Так будет удобнее рассчитать нужное количество изделий и фурнитуры к ним. Если вы собираетесь производить работы своими руками, то для распила каналов рекомендуется воспользоваться ножовкой по металлу. Можно, конечно, попробовать канцелярский нож, но тогда придется изрядно попотеть. Для металла однозначно используется ножовка или болгарка.

Гофрированные пластиковые трубы

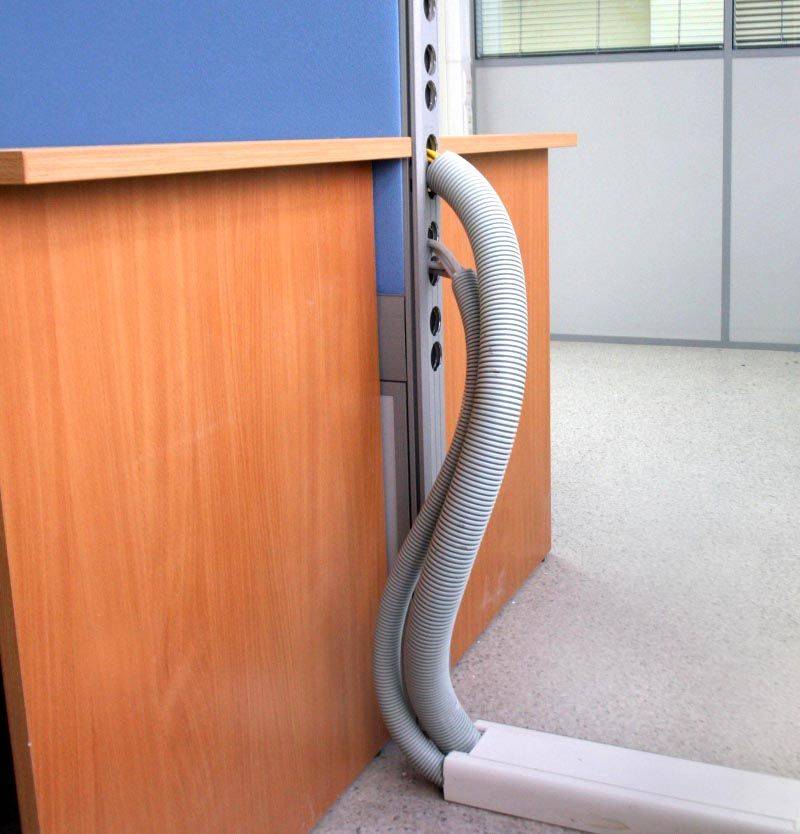

Гофра из пластика для проводки

Металлические и пластиковые изделия применяются на ровных поверхностях. Но бывают случаи, когда поверхность имеет частые изгибы и повороты. Использование большого количества комплектующих затруднительно и экономически невыгодно, поэтому лучше применять гибкие трубы, которые можно сгибать под любым углом. Крепятся гофрированные трубы на обычные клипсы.

Визуально гофротруба из ПВХ похожа на эластичный канал с круглым сечением. Могут использоваться такие изделия для прокладывания любых кабелей.

Стандартный внутренний диаметр трубных каналов – от 16 до 32 мм. По назначению бывают легкие и тяжелые. Первые подходят для монтажа электрических цепей внутри зданий. Тяжелые гофры можно применять в сложных условиях и даже под водой. Дополнительно гофротрубы могут комплектоваться зондами из металла. Они позволяют протолкнуть провод в саму трубку, не повреждая его.

Возможность установки гофротруб на улице является преимуществом

Преимущества пластиковых гофрированных труб:

  • возможность установки на неровных поверхностях;
  • герметичность;
  • надежная защита от внешних негативных условий и механических повреждений;
  • простота крепления на клипсы;
  • легкость монтажа и обслуживания;
  • пожаробезопасность;
  • широкий спектр применения;
  • возможность установки на улице и под водой ( в зависимости от типа гофротрубы).

Недостатки:

  • Сложность работы при отрицательных температурах. Теряют свою упругость и ломаются.
  • Сложность прокладки провода в случае частых изгибов.

Подготовка к монтажу

После выбора типа и модели потолочного плинтуса выполняется ряд подготовительных работ:

  1. Составляется схема прокладки и распределения проводов по комнате для подключения электротехнических устройств: приборов освещения, телевизора, музыкального центра, видеокамер, пожарной или охранной сигнализации и т. д.
  2. Делается расчет необходимых материалов: замеряется периметр помещения и длина отводов. Все суммируется и полученная цифра увеличивается на 5-10% (с учетом отходов при подгонке).
  3. Определяется количество внутренних и внешних углов, соединительных элементов, угловых кронштейнов, отводов, заглушек (отдельно левых и правых), коробок, розеток, выключателей и других фасонных изделий, которые понадобятся для монтажа плинтусов и проводки.
  4. Рассчитывается количество крепежных материалов: саморезов и дюбелей 6х40 мм (через каждые 40-50 см плюс 20% на неровные поверхности), клея, плинтусных планок, электротехнических клипсов, если предусмотрено крепление проводов на стене или потолке.
  5. Подготавливаются инструменты:
      рулетка;
  6. карандаш;
  7. линейка;
  8. уровень;
  9. стусло;
  10. перфоратор;
  11. шуруповерт или отвертка;
  12. молоток;
  13. ножовка;
  14. острый нож.

Декоративные возможности функциональных изделий: фото-примеры интересных решений

Такие конструкции устанавливают на видных местах, поэтому эстетические характеристики следует изучить отдельно. Однако и в этом случае их надо оценивать в комплексе с другими потребительскими параметрами.


Сомнительное решение

Тут автор проекта применил слишком высокий напольный короб, который создает значительные препятствия свободному передвижению персонала и посетителей в офисе. Гофрированные кабель-каналы круглые для электропроводки выглядят в таком исполнении чужеродными элементами. Они не обеспечивают надежную фиксацию кабельных изделий, что подразумевает возможность случайных повреждений.


Качественно установленный декоративный кабель-канал смотрится безупречно


Пример правильного применения гибкой конструкции


Гармоничное и функциональное оформление интерьера


Этот треугольный кабель-канал создан, как специальная модификация стандартного плинтуса. Центральная полоса фиксируется защелками после монтажа линий


Здесь в типовом деревянном изделии сделан вырез. Для закрепления кабельных изделий используются пластиковые лотки


Кабель-каналы прозрачные выпускают в разных вариантах исполненияПри установке таких светильников внизу – создается эффект «парящей» мебели


Так обеспечивают хорошую освещенность рабочей зоны


Еще один вариант, повышающий уровень комфорта на кухне

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

Монтаж электропроводки из кабельканалов

Процесс и особенности обустройства электроснабжения взаимосвязаны с видом кабельных лотков, которые будут применяться в работе. Нужно определиться с количеством подсобных комплектующих и кабель каналов, размерами, какие бывают в продаже. Если имеются особые требования изготовителя, то их нужно изучить и выполнять.

Выбор габаритов

Перед началом работ необходимо подробно ознакомиться с будущей схемой электропроводки. Определить количество проводов и сечения их жил в целях измерения толщины пучка проводников на каждом отдельном участке. Добавив необходимый запас для прокладки возможных кабелей в будущем, определяется размер кабельного канала для каждой нитки проводки.

Если в общем лотке предполагается размещение силовых и слаботочных проводов, рекомендуется приобрести канал с разделительной стенкой. При отсутствии такового можно оставить расстояние между проводниками и стянуть их гибкими хомутами по классу напряжения.

Количество уложенных проводов в одном кабельном канале ограничено лишь его габаритами. Лишь бы не выжималась крышка и при необходимости можно было получить свободный доступ к любому проводу.

Особенности укладки кабеля в лотки

Основное правило любой проводки — прокладка ведётся строго по горизонтали и вертикали. Угловые участки не допускаются, за исключением лестничных маршей. Края обрезаемых коробов должны быть ровными, что достигается применением линеек, измерительных угольников и остро отточенного инструмента. Для металлических лотков возможно использование угловой шлифовальной машинки.

Правило — семь раз отмерь, один раз отрежь, в этом случае используется при любой разметке профилей нужной длины. Разметка производится на собранном кабель канале, и лишь перед обрезанием крышка снимается.

При формировании угловых внутренних обходов крышка надрезается на стенках для сгибания, а на внешних обрезается немного длиннее самого канала.

Изделия для крепежа подбираются в зависимости от материала покрытия, с которым предстоит работать. К деревянной основе лотки приколачиваются гвоздями с широкими шляпками, к кирпичу — с помощью дюбель — гвоздей, к гипсокартону — саморезами. В местах стыковки коробов расстояние между крепёжными элементами должно быть в пределах четырёх — шести сантиметров, в остальных случаях — пятьдесят — шестьдесят сантиметров.

Чтобы визуально стыки были менее заметны, соединять сами короба и крышки нужно в разных местах. В подготовленную трассу можно укладывать провода. На длинных участках жгуты можно связать хомутами и закрепить перемычками. И не забыть защёлкнуть крышки.

Что такое кабель канал?

Использование узких и длинных защитных коробов для укладки проводки практикуется не только в складских помещениях или цехах, нередко к такому способу прибегают в жилой зоне, чтобы избежать дорогостоящего ремонта. Данные изделия сейчас выпускаются в привлекательном дизайне, разной расцветки, имеют широкий выбор типоразмеров. Устройство кабель канала зависит от его разновидности и материала. Существуют напольные, парапетные и плинтусные варианты. Для улучшения эстетичного вида и удобства сборки короба поставляются с дополнительными элементами:

  • заглушками;
  • Л-образными и Т-образными уголками;
  • тройниками;
  • внутренними и внешними углами.

Для чего нужен кабель канал?

Обустройство открытой проводки обходится дешевле. При данном способе монтажа не нужно вырезать в стенах углубления и заниматься трудоемкими штукатурными работами. Главные минусы такого метода – связки проводов слабо защищены от механических повреждений, нередко мешают передвижению и смотрятся в интерьере непрезентабельно. Кабель каналы для электропроводки способны отлично скрывать все перечисленные недочеты, упрощая проведение ремонтных работ, удешевляя смету.

Плюсы использования кабель каналов:

  1. Открытая электропроводка не портит интерьер.
  2. Провода лучше защищены от повреждений.
  3. При ремонте кабеля легко вытащить из коробов для замены.
  4. Уменьшается риск распространения пламени при замыкании.

Недостатки кабель каналов:

  1. Не всегда подходят по стилю интерьера.
  2. Лоток отбирает немного пространства у стены.
  3. В местах передвижения канал можно случайно сбить с крепежа или повредить.
  4. Прокладка кабель каналов требует во многих случаях использования дополнительных аксессуаров.

Из чего сделан кабель канал?

В зависимости от местных условий, сметы, способа установки и стиля интерьера выбор материала электроустановочных изделий может варьироваться. Например, бетонные лотки проще монтировать в высотных зданиях, а стальные и алюминиевые короба обладают хорошей жесткостью и защитят проводку даже в самых опасных местах. ПВХ короба по стоимости самые недорогие, славятся разнообразным дизайном, отлично подходят для разводки кабелей освещения или связи в частном секторе и жилых обустроенных помещениях.

Разновидности кабель каналов по материалам:

  1. Металлический
    кабель канал – долговечные, крепкие, покрыты антикоррозионным слоем изделия, их основа чаще перфорированная для облегчения монтажа. Минус стальных лотков – сравнительно большой вес.
  2. Алюминиевый
    электроустановочный кабель канал – славится прочностью, пожароустойчивостью и влагоустойчивыми качествами, жесткий корпус обеспечивает отличную защиту.
  3. Пластиковые
    кабель каналы – выпускают фигурной формы и разной расцветки, стоят недорого. ПВХ лотки обладают приемлемой гибкостью и огнестойкостью, их проще подобрать по дизайну для любого интерьера. АБС-пластик – самозатухающий материал.
  4. Бетонные
    кабель каналы для проводов – сравнительно тяжелые, вызывают сложности при монтаже. Ток они не проводят, являются огнеупорными, в высотных зданиях используются в местах экстренной эвакуации.

Металлические короба

Их еще называют лотками. Поскольку металлические короба весьма редко используются в бытовых условиях, то описать их можно вкратце. Предназначены для проведения кабелей внутри и снаружи помещений. Главная задача — защитить кабель от механических повреждений и скомпоновать их множество в одну трассу. Лотки изготовляются из оцинкованной стали, имеют форму П-образного профиля, накрытого крышкой.

Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный

Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный

Бывают перфорированными и гладкими. Перфорированные изделия легче, их проще монтировать при помощи крепежа, гладкие устанавливаются на специальные опоры. Короба применяются при прокладке силовых кабелей в производственных помещениях, фальшполах или подвесных потолках. Так же как и пластиковые короба, имеют массу аксессуаров для компоновки поворотов и крепления их к перекрытиям.

Конструкция из металлического лотка

Конструкция из металлического лотка

№4. Типы кабель-каналов по особенностям монтажа

Проводка, линии телефона и интернета могут проходить по стенам, потолку, полу и по углам. Для каждого случая предусмотрен свой тип кабель-канала:

  • настенные изделия имеют квадратное или прямоугольное сечение, размеры колеблются в широком диапазоне, что позволяет обустроить системы любой сложности;
  • мини кабель-каналы – вариация настенных коробов. Главная особенность – минимальные размеры, что позволяет очень аккуратно вписать изделие в интерьер. Канал остается практически незаметным, особенно если подобрать его в цвет стены. Такое изделие предназначено для прокладки одиночных проводов или нескольких тонких кабелей, часто используются при монтаже телевизионных, телефонных и интернет-линий. Для создания различных конфигураций, используются углы, заглушки и тройники, но стоят эти элементы недешево, да и в продаже встречаются нечасто, поэтому умельцы просто подпиливают каналы под нужным углом для создания прямого угла, выходит неплохо. Крепят мини кабель-каналы на саморезы, дюбеля или липкую ленту. Последний вариант особенно удобен при прокладке провода по мебели (например, под столом);
  • напольный кабель-канал отличается сечением в форме полусферы. Благодаря такому решению сводится на нет риск споткнуться об короб и травмироваться. В квартирах данный вид каналов используется не так уж часто. Куда большей популярностью изделия пользуются в больших офисных помещениях типа open space, когда на одной площади надо обеспечить соответствующими условиями множество рабочих мест. В этом случае к столам подводят электричество, интернет, телефонную линию в напольных каналах. Требования в плане прочности к таким изделиям повышенные. Лучше взять алюминиевый короб. Сгодится и пластиковый, но не обычный, а усиленный, с дополнительными перегородками, которые можно использовать и в качестве разделителя между проводами разного назначения;
  • угловые имеют сечение в виде прямоугольного треугольника, предназначены для установки под потолком, на стыке поверхности стены и потолка. На вид такой короб легко спутать с самым простым потолочным плинтусом, так что навредить эстетике помещения изделие не сможет. Как и другие кабель-каналы, состоит из лотка и крышки, причем последняя может быть прозрачной или непрозрачной. Изделия с прозрачной крышкой используются для установки светодиодных лент;
  • плинтус с кабель-каналом – это лучший пример совмещения приятного с полезным. На вид изделие ничем не отличается от обычного напольного плинтуса, может быть практически любого цвета и формы. Внутренняя полость предназначается для расположения кабелей проводки, интернета, кабельного телевидения, а благодаря внешним и внутренним углам, поворотам и разветвителям можно создать очень сложную конфигурацию. Есть даже розетки и розеточные группы, которые можно удачно вписать в напольный плинтус. Если необходимо протянуть целый пучок проводов, то подобный вариант вряд ли подойдет, так как внутри должно оставаться достаточно пространства. Главный же минус таких каналов – высокая стоимость, зато они позволяют отказаться от грязного и сложного процесса штробления стен;
  • парапетные кабель-каналы напоминают плинтусные, но устанавливаются на небольшой высоте от пола (80-100 см), они имеют симметричное сечение и достаточную ширину. Изделия приобрели широкую популярность при прокладке проводки в офисах и различных учреждениях, для домашнего интерьера такие каналы не подходят, так как будут сильно бросаться в глаза, исключение – интерьер в стиле лофт.

Как рассчитать размер пластикового короба


Типоразмеры пластиковых коробов

Пошаговая инструкция по установке короба

Если хотите, чтобы все провода точно легли в короба, нужно грамотно подойти к расчету их размера. Вот какие этапы при этом стоит пройти:

Шаги, фото: Описание:


Шаг 1. Рисуем схему проводки

Начинаем с наброска схемы проводки по дому. Можно изобразить весь дом, либо же только отдельные участки. Но в любом случае нужно точно замерить протяженность каждой части трассы. Укажите размер каждого типа лотка, предварительно продумав разводку в комнате по проводам, чтобы точно представлять себе самые сгруппированные участки.


Шаг 2. Расчет длины всей трассы

Далее суммируем все полученные величины, и прибавляем к результату около 10% запаса. Нужен он на случай неточной подрезки, вычета отходов — да и в расчетах всегда есть шанс ошибиться, и в итоге вам потребуется удлинить какой-то участок.


Шаг 3. Размер короба

Вы уже знаете, сколько кабелей вам потребуется спрятать в данный момент, однако всегда есть вероятность, что их количество может вырасти. Поэтому, соотнеся сечения проводов с внутренней площадью короба, сделайте запас и тут. Однако сильно крупный кабель-канал брать не стоит, так как не факт, что он заполнится, а цена на изделие может вырасти в несколько раз. Обычно мастера считают, что добавится не более 3 проводов – этого вполне достаточно.


Шаг 4. Соотношение площадей

Что гласит ГОСТ по соотношению площади короба и общего сечения всех проводов? Провода не должны занимать более 40% внутреннего пространства, если у изделия есть крышка, и более 30%, если оно глухого типа.Если рассчитать вам сложно, то можете отыскать онлайн калькулятор нужного типа или воспользоваться вот такими сводными таблицами, как в колонке слева.
Ссылка на основную публикацию
