Марки кабелей и проводов: классификация, обозначение, расшифровка

маккировка проводов

Электропроводка в доме, котедже служит для транспортировки электроэнергии к различного рода потребителям электричества : осветительным приборам, нагревателям, кипятильникам, насосам, телевизорам и т.д. Все эти приборы создают комфортные условия проживания и имеют широкий диаппазон потребляемой мощности от 10 Вт(бритвы, DVD) до 5 кВт (бойлеры, электрокотлы). Роль элекропроводов очень сложно переоценить. От правильного выбора типов проводов для различных групп потребителей на этапе проектирования и строительства зависит дальнейший комфорт и безопасность во время эксплуатации. В стенах современных сооружений спрятаны сотни метров поводов различного назначения и все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый провод имеет свое назначение (силовая электропроводка, осветительная, сигнальные кабеля, телефонные кабеля, интернет) и отвечает за работу того или иного электроприбора. Из множества различных типов проводов, кабелей в данной статье мы рассмотрим электрические провода и кабеля применяемые в строительстве для транспортировки электроэнергии. Рассмотрим их разновидности, марки и область применения. Электрическая проводка – состоит из проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.

Электрические провода выпускаются медные и алюминиевые. Медные провода обладают лучшей проводимостью, чем алюминиевые, но и стоят дороже.

Что такое провод?

Провод – это одна неизолированная или одна и более изолированных жил, поверх которых могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки. Провода могут быть голыми или изолированными. Провода могут использоваться для линий электропередач, для изготовления обмоток электродвигателей, для соединений в радиоэлектронной аппаратуре и т.д.

Голые провода не имеют никаких защитных или изолированных покрытий, в основном применяются для линий электропередач.

Жилы изолированных проводов покрыты изоляцией из ПВХ, резины или пластмассы.

Установочные провода — провода для электрических распределительных сетей низкого напряжения.

Голыми называются провода, у которых поверх токопроводя-щих жил отсутствуют защитные или изолирующие покрытия. Голые провода марок ПСО, ПС, А, АС и др. применяются, как правило, для воздушных линий электропередач.

Изолированными называются провода, у которых токопрово-дящие жилы покрыты изоляцией, а поверх изоляции имеется оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы или металлической ленты. Изолированные провода могут быть как защищенными, так и незащищенными.

Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.

Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ).

Что такое кабель?

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения кабеля подразделяются на следующие виды:

  • Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.
  • Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.
  • Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.
  • Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

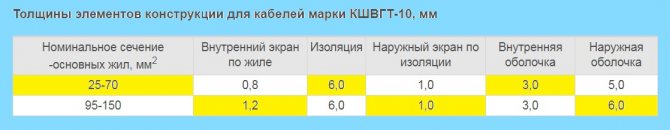

Толщина элементов конструкции КШВГТ-10

Для данного типа кабеля, начиная от S = 25 мм2 и до S = 150 мм2, этот параметр изменяется некритично.


Толщина элементов, входящих в структуру КШВГТ-10

Говоря о структуре, стоит обратить внимание на расшифровку аббревиатуры этого проводника, она читается так:

  • кабель – К;
  • шахтный – Ш;
  • высокопрочный – В;
  • гибкий – Г;
  • теплостойкий – Т;
  • цифра 10 – указывает на величину номинального напряжения Uном.

Кроме всего прочего, Правила Устройства Электроустановок (ПУЭ) регламентируют определённые требования к электрическим характеристикам кабелей.

Что такое шнур?

Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 1,5 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой.

Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.

Электрические провода для прокладки внутри помещений

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро.

ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.

ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.

ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.

АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.

АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.

ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.

ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Ниже приводятся таблицы для выбора конкретной марки провода, кабеля в зависимости от условий применения.

Сечение жил

Для того чтобы определить сечение провода, необходимо узнать его диаметр. Для этого пользуются специальным инструментом – штангенциркулем или микрометром.

Кабель канал гибкий

Диаметр и сечение – это не одно и то же. Так как круглый проводник в сечении своём имеет круг, сечение S, измеряемое в мм2, вычисляют по формуле. Формула для вычисления S имеет вид:

S = (π/4)*D2, где:

  • D – диаметр отдельного проводника (жилы), мм;
  • π – 3,14.

Общее сечение кабеля (кв. мм) является результатом суммирования отдельных сечений всех проводников, в него входящих. Так, для кабелей электрических силовых:

Sобщ = S1 + S2 +…+Sn,

где:

  • Sобщ – общая величина поперечного сечения;
  • S1, S2, …, Sn – поперечные размеры для каждого элемента.

Это правило справедливо для жил, состоящих из отдельных проволочек. Чтобы узнать S в этом случае, необходимо сложить поперечные сечения всех проволочек. При измерении штангенциркулем рекомендуется проворачивать объект и выполнить, как минимум, три замера, после чего рассчитать среднее арифметическое полученных значений. Такая мера связана с тем, что проводник не идеально круглый, и стоит исключить погрешность.

Интересно. Для вычисления S проводников некруглой формы, например, сегментной, стоит воспользоваться таблицами для расчёта S сектора электрического проводника.

В случае гибких проводов жила всегда многопроволочная и имеет практически круглую форму.

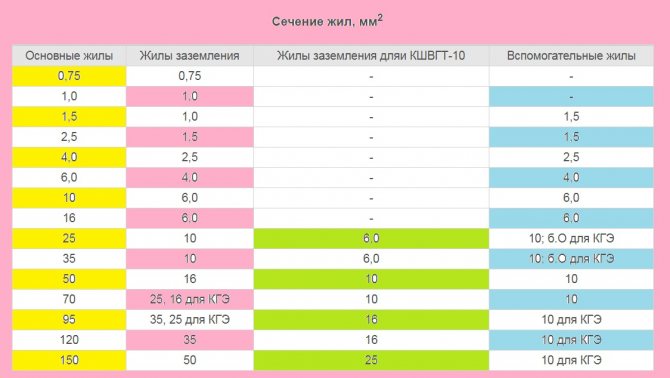

Таблица сечений медных жил

МАРКИ ПРОВОДОВ

Марка Сечение жил, мм Число жил Характеристика Применение
АПВ 2,5-120 1 Провод с алюминиевой жилой,
поливинилхлоридной изоляцией
Для монтажа силовых и
осветительных сетей в трубах, каналах
АППВ 2,5-6 2; 3 Провод с алюминиевыми жилами,
поливинилхлоридной изоляцией, плоский, с разделительным основанием
Для монтажа силовых и
осветительных сетей по стенам, перегородкам, скрытая проводка,

в трубах, каналах

АПР 2,5-120 1 Провод с алюминиевой жилой,
резиновой изоляцией, в оплетке из хлопчатобумажной пряжи.

пропитанной противогнилостным составом

Для прокладки в трубах
АППР 2,5-6 2; 3 Провод с алюминиевыми жилами,
резиновой изоляцией
Для прокладки по деревянным
конструкциям жилых и производственных зданий
АПРН 2,5-120 1 Провод с алюминиевой жилой,
резиновой изоляцией, в негорючей оболочке
Для прокладки в сухих и сырых
помещениях, в каналах, на открытом воздухе.
ПВ-1 0,5-95 1 Провод с медной жилой,
поливинилхлоридной изоляцией
Для монтажа силовых и
осветительных сетей в трубах, каналах
ПВ-2 2,5-95 1 Провод с медной жилой,
поливинилхлоридной изоляцией, гибкий
Для монтажа силовых и
осветительных сетей в трубах, каналах
ППВ 0,75-4 2; 3 Провод с медными жилами, поливинилхлоридной изоляцией,
плоский, с разделительным основанием
Для монтажа силовых и
осветительных сетей по стенам, перегородкам, скрытая проводка,

в трубах, каналах

ПР 0,75-120 1 Провод с медной жилой,
резиновой изоляцией, в оплетке из хлопчатобумажной пряжи,

пропитанной противогнилостным составом

Для прокладки в трубах
ПВС 0,5-2,5 2; 3 Провод гибкий, со скрученными
с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной

оболочкой

Для подключения бытовых
электроприборов — стиральных машин, пылесосов, удлинителей
ПРС 0,5-4 2; 3 Провод гибкий, со скрученными
с медными жилами, резиновой изоляцией, резиновой оболоччкой
Для подключения бытовых
электроприборов — стиральных машин, пылесосов, удлинителей
ПУНП (ПБПП) 1,5-4 2; 3 Провод с медной жилой,
поливинилхлоридной изоляцией, поливинилхлоридной оболочкой
Для прокладки в осветительных
сетях, монтажа и присоединения приборов слабого тока бытового

назначения

МГШ 0,05-0,12 1 Провод монтажный, гибкий с медной жилой,
с шелковой изоляцией
Для стационарного и подвижного
монтажа внутриблочных и межблочных соединений в электронных и

электрических устройствах

МГШВ 0,12-1,5 1 Провод монтажный, гибкий, с
медной жилой, с комбинированной шелковой и поливинилхлоридной

изоляцией

Для стационарного и подвижного
монтажа внутриблочных и межблочных соединений в электронных и

электрических устройствах

ТРП
(лапша)
0,4-0,5 2 Провод с медной жилой,
полиэтиленовой изоляцией, с разделительным основанием
Для открытой и скрытой
проводки телефонной сети

НОМЕКЛАТУРА

Число и номинальное сечение жил, мм2 Наружный диаметр, мм Расчетная масса 1 км кабеля , кг Число и номинальное сечение жил, мм2 Наружный диаметр, мм Расчетная масса 1 км кабеля , кг
КГ (КГ-ХЛ) -0,38 кВ КГ (КГ-ХЛ) -0,66 кВ
1х2,5 5,14 48,16 1х2,5 5,54 53,63
1х4 6,04 70,06 1х4 6,44 76,48
1х6 6,61 90,99 1х6 7,01 98,04
1х10 8,37 143,67 1х10 8,77 152,47
1х16 9,36 201,03 1х16 9,76 210,89
1х25 10,98 294,23 1х25 11,78 316,43
1х35 12,14 388,63 1х35 12,94 413,23
1х50 13,94 539,03 1х50 15,14 581,01
1х70 15,92 734,05 1х70 16,72 764,68
1х95 17,86 953,19 1х95 19,06 1 004,60
1х120 19,40 1 182,37 1х120 20,60 1 237,99
1х150 21,36 1 460,48 1х150 22,96 1 542,26
1х185 24,93 1 857,54 1х185 25,33 1 881,78
1х240 28,37 2 432,21 1х240 28,57 2 446,68
2х1,5 8,22 95,30 2х1,5 8,92 108,99
2х2,5 9,08 124,41 2х2,5 10,14 147,66
2х4 10,08 165,02 2х4 11,32 195,35
2х6 11,22 216,86 2х6 12,82 260,83
2х10 14,20 357,64 2х10 17,38 472,15
2х16 16,18 500,08 2х16 19,72 645,17
2х25 20,82 805,98 2х25 23,50 942,27
2х35 23,14 1 048,48 2х35 25,82 1 199,48
2х50 27,74 1 507,50 3х1,5 9,57 133,45
3х1,5 8,69 115,12 3х2,5 10,85 182,11
3х2,5 9,61 153,11 3х4 12,11 243,83
3х4 10,69 206,78 3х6 13,69 327,63
3х6 11,91 275,42 3х10 18,63 593,30
3х10 15,09 457,05 3х16 21,11 819,31
3х16 17,21 648,37 3х25 25,14 1 202,03
3х25 22,08 1 035,79 3х35 28,17 1 579,98
3х35 25,58 1 418,24 4х1,5 10,56 163,55
3х50 29,45 1 956,08 4х2,5 11,95 223,71
4х1,5 9,50 139,29 4х4 13,34 301,25
4х2,5 10,53 187,21 4х6 15,25 411,97
4х4 11,74 255,29 4х10 20,34 727,21
4х6 13,51 354,53 4х16 23,08 1 011,18
4х10 16,62 570,08 4х25 27,89 1 511,80
4х16 20,60 886,44 4х35 31,22 1 989,67
4х25 25,27 1 350,70 5х1,5 11,60 201,29
4х35 28,06 1 772,84 5х2,5 13,16 276,43
4х50 33,40 2 530,96 5х4 14,91 380,29
5х1,5 10,40 165,17 5х6 16,95 515,96
5х2,5 11,56 223,46 5х10 22,43 901,29
5х4 13,31 318,41 5х16 25,60 1 263,03
5х6 14,85 426,21 5х25 30,88 1 885,30
5х10 19,93 758,14 2х2,5+1х1,5 10,67 169,69
5х16 22,60 1 067,28 2х4+1х2,5 12,11 231,79
5х25 27,71 1 626,60 2х6+1х4 13,51 306,37
5х35 31,84 2 213,94 2х10+1х6 17,56 509,71
2х2,5+1х1,5 9,61 145,29 2х16+1х6 19,72 663,24
2х4+1х2,5 10,69 194,84 2х16+1х10 20,75 755,60
2х6+1х4 11,91 259,79 2х25+1х10 24,57 1 031,92
2х10+1х6 14,38 392,90 2х25+1х16 25,64 1 146,61
2х16+1х6 17,78 579,58 3х2,5+1х1,5 11,95 215,97
2х16+1х10 18,81 667,37 3х4+1х2,5 13,70 300,69
2х25+1х10 20,82 844,84 3х6+1х4 14,89 384,23
2х25+1х16 22,08 959,97 3х10+1х6 19,57 653,27
2х35+1х10 24,14 1 121,05 3х16+1х6 21,66 848,02
2х35+1х16 24,43 1 189,75 3х16+1х10 22,90 955,92
2х50+1х10 27,74 1 488,93 3х25+1х10 28,31 1 401,90
2х50+1х16 27,74 1 541,52 3х25+1х16 28,31 1 454,55
2х50+1х25 28,08 1 647,59 3х35+1х10 30,38 1 703,62
3х1,5+1х1,5 9,50 141,06 3х35+1х16 31,18 1 813,58
3х2,5+1х1,5 10,53 179,67 3х35+1х25 32,19 1 982,28
3х4+1х2,5 12,14 254,72
3х6+1х4 13,51 339,50
3х10+1х6 17,63 570,62
3х16+1х6 19,36 739,52
3х16+1х10 20,60 840,89
3х25+1х10 23,75 1 138,71
3х25+1х16 25,27 1 277,06
3х35+1х10 26,34 1 451,22
3х35+1х16 27,11 1 551,09
3х35+1х25 28,06 1 696,18
3х50+1х16 31,36 2 079,18
3х50+1х25 32,26 2 230,13
3х50+1х35 33,40 2 405,30

МАРКИ КАБЕЛЕЙ

Марка Сечение жил, мм Число жил Характеристика Применение
АВВГ 2,5-50 1; 2; 3; 4 Кабель силовой, с алюминиевыми
жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке
Для прокладки на открытом
воздухе, по защищенным от прямых солнечных лучей трассам
АВРГ 4-300
2,5-300
1; 2; 3; 4 Кабель силовой, с алюминиевыми
жилами, резиновой изоляцией, в поливинилхлоридной оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,

тоннелях, каналах, на специальных кабельных эстакадах и по мостам

АНРГ 4-300
2,5-300
1; 2; 3; 4 Кабель силовой, с алюминиевыми
жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей

оболочке

Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,

тоннелях, каналах, на специальных кабельных эстакадах и по мостам

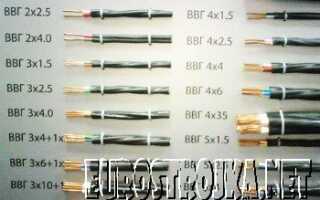

ВВГ 1,5-50
2,5-50
1; 2; 3; 4 Кабель силовой, с медными
жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке
Для прокладки на открытом
воздухе, по защищенным от прямых солнечных лучей трассам
ВРГ 1-240 1; 2; 3; 4 Кабель силовой, с медными
жилами, резиновой изоляцией, в поливинилхлоридной оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,

тоннелях, каналах, на специальных кабельных эстакадах и по мостам

НРГ 1-240 1; 2; 3; 4 Кабель силовой, с медными
жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей

оболочке

Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,

тоннелях, каналах, на специальных кабельных эстакадах и по мостам

NYM 1,5-32 2; 3; 4; 5 Кабель силовой, с одно или
многопроволочной медной жилой, поливинилхлоридной изоляцией, в

поливинилхлоридной оболочке, не распространяющей горение. Имеет

дополнительный резиновый слой-заполнение.

Для монтажа электропроводки — в сухих и влажных

помещениях, на открытом воздухе, вне прямого воздействия

солнечных лучей, в трубах, каналах, на специальных

кабельных эстакадах, для подключения промышленных

установок, подключения бытовых приборов в стационарных

установках

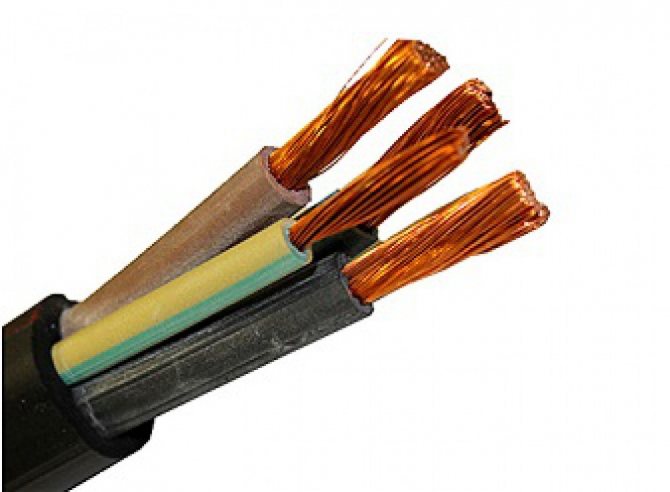

Расцветка жил для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН

При производстве кабельных изделий заводом-изготовителем выполняется цветовая маркировка изоляции жил. При расшифровке цветового кода следует принимать во внимание наличие или отсутствие жилы «земля», которая предназначена для присоединения оборудования, подлежащего подключению, к электропитанию данным кабелем.

При отсутствии заземляющей жилы расцветка изоляционного покрытия следующая:

  • 3 проводника: a – голубая; b – черная; c – коричневая;
  • 4 провода: a – голубая; b – черная; c – коричневая, d – чёрная или коричневая;
  • 5 жил: a – голубая; b – черная; c – коричневая, d – чёрная или коричневая; e – чёрная или коричневая.

Наличие заземляющего проводника вносит следующие изменения в цвета изоляции:

  • 3 проводника: a – зеленая-желтая; b – голубая; c – коричневая;
  • 4 провода: a – зеленая-желтая; b – голубая; c – черная; d – коричневая;
  • 5 жил: a – зеленая-желтая; b – голубая; c – черная; d – коричневая, e – чёрная или коричневая.

Некоторые производители выделяют цветом только зеленый-желтый проводник, остальные – имеют одинаковую расцветку. ГОСТ указывает, что цвета должны легко различаться и даже при окрашивании только верхнего слоя нанесены быть достаточно прочно. Цвет оболочки не регламентирован, но производители придерживаются черной окраски.


Расцветка изоляции гибких тоководов

Ссылка на основную публикацию
