Как подобрать обжимные клещи для наконечников проводов

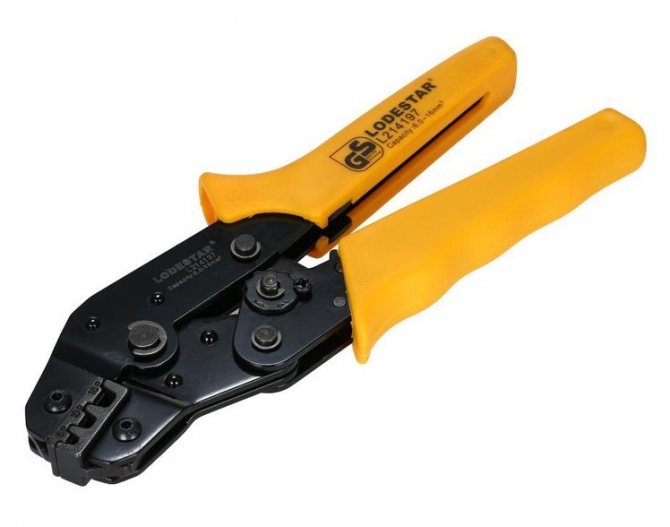

Инструмент для обжимки

Для качественной коммутации электрической проводки и кабельных трасс с вводно-распределительными, заземляющими и другими устройствами важно использовать кабельные наконечники. Ими обжимают концы проводов. Делается это не голыми руками, а при помощи специального инструмента.

Кримперы, или клещи для обжима наконечников проводов, гарантируют качественный контакт и надежное соединение. Их можно применять для опрессовки наконечников различного типа — изолированных и неизолированных, втулочных и гильзовых. Также прибор позволяет обжать автомобильные клеммы.

Особенности обжимных клещей

Принцип действия инструмента похож на работу пассатижей. Отличием обжимных клещей для наконечников является сложный профиль прессовочных губок. Клещи обжимные или кримперы имеют различные размеры и форму посадочного ложа. Каждый вид инструмента предназначен для опрессовки проводов и кабелей с определённым сечением и количеством жил.

Инструменты для обжима наконечников проводов и жил кабелей позволяют быстро и качественно осуществить коммутационные связи между энергетическими узлами. Сам процесс обжимки для наконечников кабельных изделий довольно прост. На оголенный конец провода или многожильную скрутку одевают втулку. Её заводят в проём клещей. Усилием пальцев руки сжимают рычаги инструмента, и кримпер обжимает гильзу с проводом.

Исторический ракурс

Изначально, как инструмент, клещи предназначались для извлечения раскаленных металлических заготовок и тиглей расплавленного металла из горнов. А также применялись кузнецами для удерживания при ковке разнообразных заготовок. Археологи доказывают, что прообраз клещей – щипцы, у которых имелся стержень -ось, – был изобретен еще в эпоху неолита. Тогда этот инструмент делали из обожженного дерева.
Первое изображение инструментов ручных клещей относятся к VI-V векам до нашей эры. В бронзовом веке кузнецы использовали примитивные клещи в качестве зажимов. Они в данное время обнаруживаются в захоронениях кузнецов в качестве инвентаря погребений, указывая на то, что умерший имел особый и достаточно высокий социальный статус.

Инструменты кузнеца - клещи

С давних времен клещи – это две клещевины, которые соединены заклепкой, выполняющей роль оси. Этот инструмент с давних времен свидетельствовал о специализированном кузнечном мастерстве. Вместе с наковальней и молотом клещи были атрибутом многочисленных древнегреческих и древнеримских богов-кузнецов и повелителей грома (Тор, Вулкан, Гефест и т. п.).

Гораздо позже клещи стали применять при строительных работах, в сантехнической деятельности, широко использовать в электромонтажных работах и т. п. В зависимости от специализации и принципа устройства разнообразные клещи называют бокорезами, плоскогубцами, кусачками, пассатижами и т. д.

Основные типы клещей

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы.

Пассатижный

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Важно! Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников.

Диафрагменные клещи

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Обратите внимание! Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции.

Техника безопасности при работе с инструментом

Для использования пресс-клещей в быту не требуются специфические знания или большой опыт работы. Нужно просто внимательно изучить инструкцию по эксплуатации и четко соблюдать все, что там написано.

Не стоит применять инструмент в помещениях с высокой влажностью. Сырость плохо воздействует на металл и приводит к заеданию и некорректной работе инструментов.

Процесс опрессования желательно проводить в удобной, практичной одежде, а руки защищать плотными строительными перчатками. Чтобы избежать травм и повреждений, нельзя допускать попадания в рабочий механизм частей одежды и конечностей. Соблюдение этих простых правил поможет совершить обжим аккуратно, не повредив при этом ни себя, ни инструмент.

Область применения

Клещи для обжима наконечников проводов определённых конструкций применяются в зависимости от состава сечения кабельной продукции. Основные направления использования кримперов можно представить следующим перечнем:

  • многожильные провода и тонкостенные наконечники;
  • многожильные провода и толстостенные наконечники;
  • наконечники и электрический кабель большого сечения;
  • последовательное обжатие проводов;
  • обжимка компьютерных кабелей.

Читать также: Поплавковое реле уровня воды для насоса

Многожильные провода и тонкостенные наконечники

Тонкостенные наконечники применяют для проводов малого сечения – от 0,5 до 3,5 мм2. Элементы имеют маркировку НШВИ. Аббревиатура расшифровывается следующим образом:

  • Н – наконечник;
  • Ш – штыревой;
  • В – втулочный;
  • И – изолированный.

НШВИ наконечники применяются для опрессовки медных многожильных проводов с последующей вставкой в гнёзда различных электронных приборов. Рукоятки кримперов сжимают до тех пор, пока не сработает пружинный механизм устройства.

Обратите внимание! Многоступенчатые матрицы клещей позволяют работать одновременно с проводами сечением в диапазоне, указанным выше. Этим исключается потребность в большом количестве скобообжимных ручных инструментов.

Пресс клещи создают крепкое и надёжное обжатие наконечников. Без них пришлось бы скручивать многожильные сердечники или заниматься пайкой клемм распределительных устройств. Применение отпрессованных концевиков полностью устраняет проблемы, связанные с ломкой тонких жилок, обрывом проводов, риском короткого замыкания.

Многожильные провода и толстостенные наконечники

Толстостенные хвостовики используются для опрессовки многожильных силовых кабелей. Их предельное сечение достигает 16 мм2. Пресс клещи ПК-16 применяют только для многожильных проводов. Инструмент может обжать гильзу настолько сильно, что легко переломит одиночную жилу.

Процесс опрессовки кабеля происходит в несколько этапов:

  1. На конце провода отмечают длину гильзы.
  2. Специальными кусачками удаляют изоляцию с отмеченного участка.
  3. Одевают отрезок термоусадочной трубки так, чтобы она не заходила на оголённый провод.
  4. Очищенный конец кабеля заводят внутрь гильзы. Вхождение провода должно быть плотным, но без усилия.
  5. Клещами делают обжим наконечника.
  6. Торчащие жилки обкусывают.
  7. Феном греют термоусадочную трубку, пока она плотно ни обхватит кабель.

Если в маркировке инструмента указана литера «У», то это означает расположение храпового механизма внутри рукояток, чем создаётся большое усилие на губках кримпера. Клещи ПК-16-У легче сжимаются во время опрессовки кабеля.

Наконечники и электрический кабель большого сечения

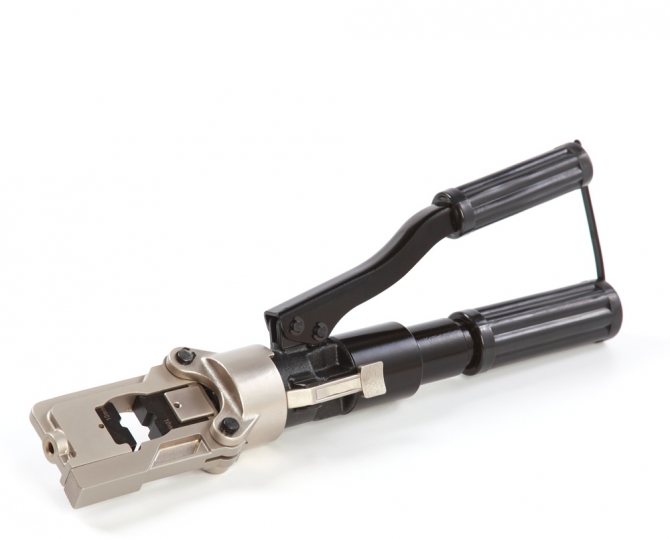

Обжимка для наконечников электрического кабеля большого сечения производится ручным гидравлическим прессом. Изначально клапан устройства приоткрыт, и шток медленно сдвигается в исходное положение. В начале хода поршня клапан открывается полностью, что обеспечивает сжатие матриц с большим усилием.

Во внутридомовом оборудовании кабели большого сечения мало встречаются. В основном гидравлические клещи используются для установки наконечников на высоковольтных кабелях для крепления их в щитах промышленных объектов. Обжимные гидравлические клещи для габаритных наконечников также применяются при прокладке и коммутации силовых кабелей в энергощитах подъездов жилых домов, административных сооружений и зданий гражданского назначения.

Гидравлический пресс комплектуется кассетами со сменными матрицами. Верхний рычаг оснащён магнитом, который после обжатия возвращает рукоятку в исходное положение. Рычаги оснащены прорезиненными оболочками, которые обеспечивают электрическую безопасность работы устройства. Обжим двух кабелей двусторонней гильзой производят при переносе электрического щита. Данные клещи для одновременного обжима двух проводов применяются также при наращивании медных жил диаметром 6-12 мм2.

Последовательное обжатие проводов

Такой способ применяется при соединении отрезков проводов в единое целое. Особенно это важно для последовательного обжатия проводников с жилами из разных металлов. Например, когда нужно сделать смычку алюминиевого и медного провода, используют обжимную втулку.

Дело в том, что скрутка из разноимённых металлов будет вызывать разрушительные процессы от их непосредственного контакта между собой. Соединительная гильза становится своеобразным мостиком между алюминием и медью.

Оголённые провода вставляют с двух сторон в гильзу. После этого втулку сдавливают клещами. Сжатая гильза не допускает попадания воздуха внутрь соединения, что препятствует возникновению окислительных процессов в металле проводов.

Обжимка компьютерных кабелей

Нередко встаёт вопрос обжимки кабеля интернета для подключения его к компьютеру или объединения нескольких ПК локальной сетью. Для этого используется кабель – витая пара. Провода расплетают и распределяют параллельно по отношению друг к другу. При этом соблюдают строгое цветовое расположение проводов.

В качестве наконечников используют пластиковые разъёмы RJ-45. Полимерные наконечники предназначаются для вставки в гнёзда хабов и сетевых адаптеров. Витая пара состоит из восьми проводов. Перевитые попарно изолированные жилы минимизируют помехи при прохождении в них электрических токов.

Для опрессовки концов кабелей применяют специальные кримперы. Разъём RJ-45 представляет собой пластиковую коробочку с проёмом под кабель с одной стороны и контактными клеммами с другой стороны.

Процесс установки разъёмов на сетевых кабелях происходит следующим образом:

  • снимают один сантиметр изоляции, для этого на клещах есть специальный разъём;
  • витые пары расплетают, выравнивают в определённом порядке;
  • кусачками ровно обрезают провода таким образом, чтобы сформировались оголённые торцы жил;
  • провода вставляют в разъём RJ-45, обрезанные провода своими жилами должны плотно примыкать к тыльной стороне клемм;
  • пластиковый коннектор вставляют в проём клещей, затем сжимают рукоятки инструмента.

Провода витой пары должны располагаться слева направо в следующем порядке (смотреть сверху со стороны входа в разъём):

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Зелёно-белый.
  4. Синий.
  5. Сине-белый.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

Пошаговый механизм процесса обжатия

В теории он не является достаточно сложным. Главное – это наличие нужного инструмента, подходящих расходников и возможность приложения некоторых мускульных усилий (если конструкция кримпера не автоматизирована). Однако, неграмотное соблюдений обжимной технологии может сделать контакт неустойчивым, что заставит монтажника повторить всю процедуру заново. Последовательность традиционной процедуры будет состоять из следующих шагов:

  • Подготовительные мероприятия – на этом этапе нужно провести обработку провода, удалить с него защитную изоляцию посредством режущего элемента, при этом оставив запас в размере 3-5 миллиметров. Отдельно стоит удостовериться, что во время зачистки покрытия, несущая жила не пострадала. Если повреждение обнаружено, то такой участок придется отрезать полностью.
  • Подготовка соединения – на провод надевается гильза/наконечник либо коннектор, при этом открытая часть кабеля должна быть обезжирена либо на нее наносят специальную пасту (для кабелей СКС);
  • Подготовка инструмента – в матрице клещей устанавливается необходимый размер сечения и наконечника (наконечник вводится до упора).
  • Непосредственное обжатие – производится нажим на рабочие рукояти прибора либо запускается его гидравлика. По появлению характерного щелчка, процесс считается выполненным. Рукояти прибора возвращаются в первоначальное положение.
  • Завершающий шаг – при необходимости, оставшийся отрезок оплетки возвращается в место соединения и прогревается строительным феном (или иным инструментом).

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах. Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы.

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Читать также: Дрель шуруповерт и шуруповерт отличия

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

Способы опрессовки

Опрессовка кабельных наконечников заключается в обжатии зачищенного кабеля или провода в специальной матрице, с помощью ручных или механических инструментов.

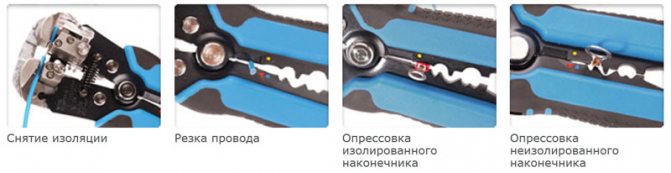

Последовательность опрессовки кабеля

Это может выполняться:

  • Сплошным обжатием. Это наиболее надежный способ для создания прочного контакта при соединении проводов. Под давлением, которое создает гидравлический пресс для кабельных наконечников, обжимается сразу вся контактируемая поверхность.
  • Комбинированным. В таком случае, эффект обжатия усиливается дополнительным вдавливанием пуансона, имеющего рабочую часть в виде зуба.
  • Вдавливанием.

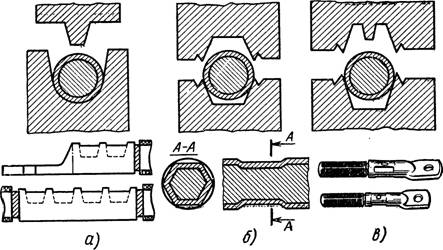

Способы опрессовки кабеля

На схеме:

  • а — местное вдавливание.
  • б — сплошное опрессование.
  • в – комбинированная обжимка.

Помимо этого:

  • Алюминиевые провода обжимаются трубчатыми или кольцевыми наконечниками, что зависит от толщины жилы.

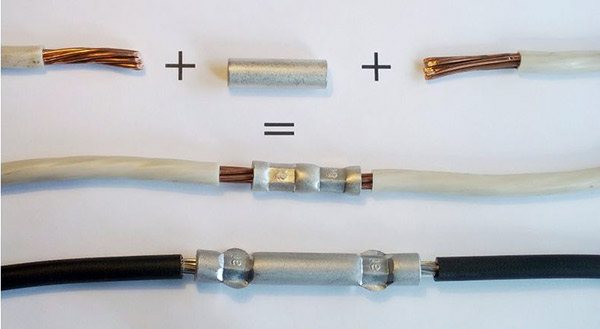

Соединение проводов

  • Специальные гильзы используются для медных проводов.

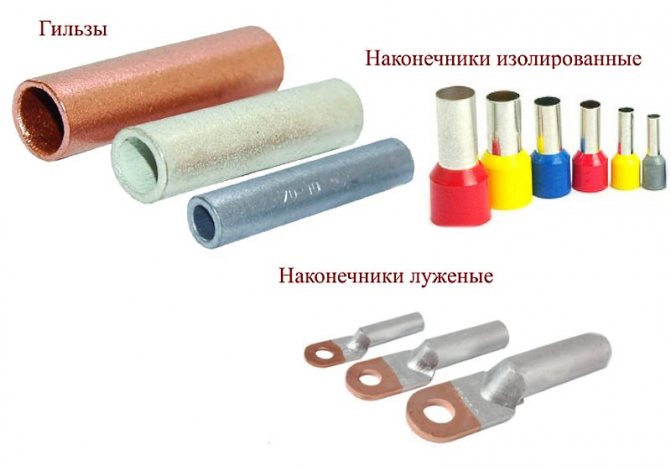

Наконечники для медных проводов

  • Для многожильных проводов применяются пистоны.

Совет: Размер наконечника следует подбирать по специальным таблицам, с учетом толщины кабеля.

Цветовая маркировка наконечников

Маркировка цветом применяется для наконечников НШВИ. Цвет юбки коннектора соответствует определённому сечению провода:

  • чёрный – 1,5 мм2;
  • синий – 2,5 мм2;
  • серый – 4 мм2;
  • жёлтый – 6 мм2;
  • красный – 10 мм2.

Таблица цветовой маркировки наконечников НШВИ

Обжим проводов с помощью клещей по качеству и быстроте соединений не может сравниться с ручной скруткой или пайкой. Для любых соединений всегда можно подобрать нужную модель кримпера.

Видео

Весь инструмент «КВТ» для опрессовки силовых наконечников и гильз можно разделить на 3 основные группы по принципу действия:

  • механика,
  • гидравлика,
  • аккумуляторный инструмент.

В зависимости от формы опрессовочного профиля различают также клиновидную и шестигранную опрессовку.

Принцип клиновидной опрессовки (вдавливание) наиболее часто реализован в механических пресс-клещах. Помимо ручного инструмента для обжима наконечников на проводах мелких сечений (от 1,5 мм 2 до 10 мм 2 или максимально 35 мм 2 ) клиновидная опрессовка востребована при монтаже кабелей и проводов с цельнотянутыми моножилами. Клиновидная опрессовка считается надежной альтернативой пайке, но, как и пайка, постепенно выходит из обращения. Тем не менее, у этого метода есть свой плюс – чаще всего такие пресса оснащены встроенным пуансоном и одной матрицей, так что при их использовании не требуется постоянная смена матриц и они могут обжимать наконечники любого стандарта, не превышающие возможности инструмента.

Гексагональная (шестигранная) опрессовка на сегодняшний день является наиболее востребованной и популярной техникой монтажа кабельных гильз и наконечников. Гексагональная опрессовка обладает целым рядом преимуществ:

  1. Шестигранный профиль матриц обеспечивает равномерное обжатие хвостовика наконечника на кабельной жиле по всему периметру. За счет этого достигается максимальная площадь контактного соединения и высокая степень герметизации.
  2. Ввиду равномерного обжима стенок хвостовика наконечника снижается вероятность образования микротрещин и дефектных разломов материала наконечника.
  3. Отсутствует вероятность пережима и повреждения самой токонесущей жилы кабеля. Щадящий обжим и цельность кабельной жилы приобретают особое значение при опресовке многопроволочных жил 2-6 классов гибкости
  4. При правильном подборе матриц гексагональный метод опрессовки обеспечивает значительно более прочное механическое соединение наконечника и проводника, а также гарантирует надежный электрический контакт.

По принципу действия прессы «КВТ» подразделяются на:

По производительности механические прессы уступают гидравлическим и аккумуляторным инструментам. Однако механические инструменты имеют свои плюсы:

Обжимные клещи для наконечников какие лучше

  1. Они не чувствительны к температуре, при которой происходит монтаж, отличаются надежной конструкцией и не требуют специального обслуживания.
  2. При работе с наконечниками небольших сечений (от 1,5 до 10 мм 2 ), работать ручным, компактным механическим инструментом удобнее и быстрее. Однако не стоит забывать, что опрессовка механическими прессами происходит исключительно за счет физической силы оператора, что делает их неконкурентоспособными при проведении большого объема работ, требующего значительного количества опрессовок.
  3. Отсутствие сменных матриц и съемных деталей.

Популярность гидравлического инструмента обусловлена высоким усилием опрессовки от 5 до 100 тонн, относительно низкой ценой и высокой эксплуатационной надежностью. Гидравлические инструменты «КВТ» можно разделить на 4 основные группы:

– ручные гидравлические прессы моделей ПГР серии «Мастер» без клапана АСД,

– ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД,

– ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД и

автоматическим возвратом штока,

– помповые гидравлические головы моделей ПГ с выносным насосом.

Преимущества гидравлических прессов КВТ:

Обжимные клещи для наконечников какие лучше

  1. Все гидравлические ручные прессы КВТ кроме 70й серии, оснащены двухступенчатым механизмом ускоренного нагнетания давления, что уменьшает количество «холостых качков» до смыкания матриц и значительно экономит время монтажа.
  2. Прессы профессиональной серии ПГРс оснащены клапаном АСД (автоматического сброса давления) – при достижении максимального рабочего давления срабатывает клапан, не позволяющий дальше нагнетать давление в рабочую полость инструмента. Данное решение значительно увеличивает рабочий ресурс инструмента, и предохраняет его от возможных поломок.
  3. В соответствие с требованиями эргономики ряд моделей или элементов гидравлических прессов «КВТ» выполнен из высокопрочного алюминиевого сплава, что значительно снижает их вес.
  4. Широчайший диапазон опрессовки : медные и алюминиевые наконечники сечением от 4 до 1000 мм 2
  5. Для моделей 300-й серии прессов «КВТ» в ассортименте представлены наборы прецизионных матриц для опрессовки наконечников и гильз наиболее популярных в России стандартов (ГОСТ, стандарт КВТ, DIN и др.)
  6. Все гидравлические прессы имеют поворотную голову, что облегчает работу и увеличивает производительность труда

Аккумуляторный инструмент для опрессовки бесспорно является инструментом ближайшего будущего. Единственное, что ограничивает его широкое и повсеместное использование на сегодня – относительно высокая цена, обусловленная стоимостью мотора с электронной платой управления и аккумуляторных батарей.

При этом аккумуляторный инструмент обладает практически всеми преимуществами классической гидравлики, что не удивительно, поскольку использует тот же принцип нагнетания давления плюс, имеет свои «фишки»:

  1. Высокая скорость работы.
  2. Полное отсутствие физических усилий при работе – достаточно нажать на кнопку.
  3. Все модели аккумуляторных прессов КВТ оснащены системой АСД и продвинутым механизмом автоматического возврата штока, что гарантирует полный цикл опрессовки и целостность инструмента.

Устройство и назначение

По форме напоминают обычные клещи, но функционально не перекусывают детали, а зажимают (запрессовывает). Отсюда и пошло название. Приспособление имеет обжимную головку из прочной стали, удобные длинные ручки. Головка обычно комплектуются набором насадок для обжима нескольких размеров.

При использовании каких фитингов необходимы пресс-клещи

Устройство требуется при опрессовке пресс-фитингов. Фитинги прочно обжимаются пресс-клещами на торце заготовок (при этом верхняя муфта фитинга деформируется и вминается в толщу пластика) и образуют надежное герметичное соединение.
