Последнее время на портале часто появляются вопросы от новичков в нашем увлечении — какие провода лучше применять для монтажа своих конструкций. Некоторым я отвечал в личку, а сейчас решил выложить эти советы в виде статьи. Попробую расписать Вам свое понимание о монтажных проводах.
↑ МГШВ, МСТП, МЛТП
МГШВ, МСТП, МЛТП

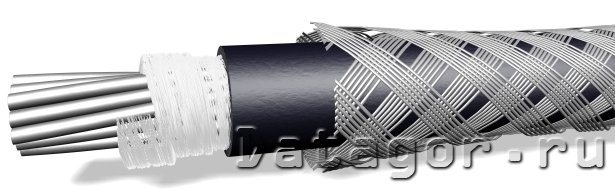

— токопроводящая жила – медная, луженая, многопроволочная (луженая жила, это не значит что при пайке не надо облуживать, это защита от окисления проводника), промежуточный изолятор из тканевых или стекловолоконных нитей, основной изолятор ПВХ или радиационносшитый полиэтилен. Достоинства: Гибкий, из за наличия промежуточного изолятора достаточно устойчив к нагреву паяльником изоляция почти не плывет. Недостатки: Малораспространены, менее гибкие чем МГТФ (жила из меньшего количества более толстых проводников), из-за наличия промежуточного изолятора плохо зачищается, остатки нитей если их не удалить норовят влезть в пайку мешая и ухудшая контакт, маленький выбор цветов (чаще всего встречается белый, черный, бордово-коричневый), плохо сплетается в жгутики и пары (норовит расплестись) хотя и лучше чем МГТФ.
История[править | править код]
Коммерческое производство телеграфных кабелей началось в Англии в 1851 году. Технология производства телеграфных кабелей развилась на базе канатного производства. До создания специализированных кабельных производств кабели изготовлялись в том числе на канатных фабриках. Из техники производства кабеля слабого тока развилось производство силового кабеля. Старейший в Германии кабельный завод Carlswerk был построен в 1874 году.[4]:5
В 1878 году инженер-технолог М. М. Подобедов организовал в России на Васильевском острове Санкт-Петербурга первые кустарные мастерские для выработки проводников с шёлковой и хлопчатобумажной изоляцией, на которых работало несколько человек. Там же им было создано небольшое предприятие «Русское производство изолированных проводников электричества Подобедовых, Лебурде и Ко», преобразованное в 1888 году в М. М. Подобедова. 25 октября 1879 года Вернеру фон Сименсу () было выдано свидетельство на производство работ в построенном им заводе по изготовлению изолированной проволоки и телеграфных проводов в Васильевской части Санкт-Петербурга (впоследствии )[5].
↑ НВ4
НВ4

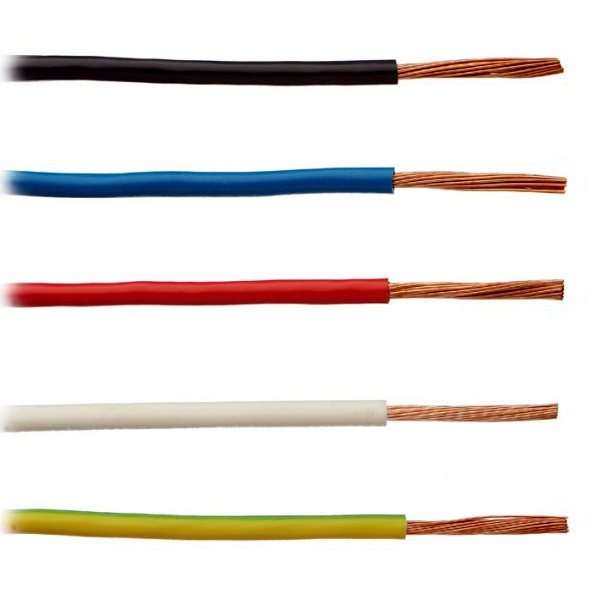

— токопроводящая жила – медная, луженая, многопроволочная, изолятор ПВХ. Достоинства: Цена, много разных цветов, хорошо плетется, хорошо зачищается. Недостатки: Менее гибкий чем МГТФ, при пайке изоляция плывет и кабель «самозачищается» (чем дольше жалом греешь провод тем сильнее плывет., при отсутствии хороших навыков пайки может быть проблемой). При покупке обратите внимание что НВ и НВ1 могут быть моножильными (однопроволочный проводник). У них есть плюсы, но удобней провод с мультижилой. НВ3 и НВ4 должны быть только мультижильными ( но уточнить не грех).

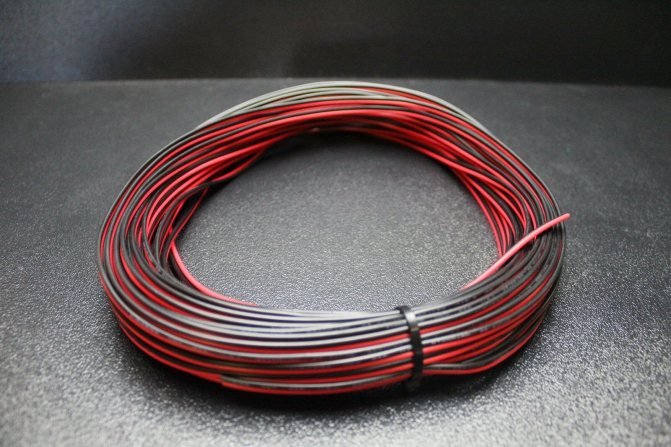

Виды акустических кабелей
Для подключения акустических приборов, чтобы они выдавали хороший звук, применяют специальные кабели:
- ТРС — медный провод, относится к категории самых дешевых. Медь для его изготовления получают способом грубой очистки.
- OFC — здесь применяется бескислородная медь. Это обеспечивает хорошую проводимость кабеля.
- PCOCC — для его создания используется чистая медь высокого качества, что обеспечивает хорошие характеристики готового изделия.
↑ О выборе монтажных проводов
В подавляющем большинстве случаев я использую МГТФ
, мне он нравится значительно больше чем все остальные, да и надежнее он все таки. Нет шансов проплавить паяльником при случайном касании и т. д. Но при макетировании и сборке навесных схем удобней
НВ-4
разных цветов, меньше шансов запутаться.
Начинающему порекомендовал бы купить набор провода типа K/MOW
, в него входят как раз импортный аналог
НВ-4
разных цветов сечением 0.2мм².
Но тут Вам решать, это уже вопрос денег и того будете ли Вы дальше заниматься нашим делом. Можно, использовать провода от неисправной аппаратуры. Но надо подходить к вопросу, с определенной осторожность. Все применяемые как изолятор пластики подвержены старению, и могут твердеть и охрупчиватся, что в свою очередь может привести к повреждению изоляции и КЗ.
Виды оптических кабелей
Они предназначены для организации наружного или внутреннего освещения. Могут называться светящимися проводами, т.к. после подключения к сети их изоляция светится. Это достигается за счет прозрачной внешней оболочки, под которой находятся светодиоды. Если произойдет повреждение провода, то его можно будет быстро найти, т.к. там перестанут работать диоды.
Покрытие бывает люминесцентным, оно светится при подаче напряжения. Такие изделия напоминают неоновые трубки, но в отличие от них имеют высокую гибкость. Используются для создания надписей, при оформлении и украшении разных объектов.
↑ О сечении монтажных проводов
Не путайте сечение и диаметр! Говоря о сечении мы имеем ввиду площадь сечения проводника и измеряется оно в мм². Приведу пару формул, из которых легко понять, как связаны между собой диаметр провода и его сечение.
Формула сечения из диаметра
S = pi * R² = pi/4 * D²
Формула диаметра из сечения
D = 2 * √(S/pi)
S – площадь сечения, pi – число Пи = 3,14, R — радиус, D — диаметр
Главное правило — сечения много не бывает. Это конечно не всегда, но в подавляющем большинстве случаев так оно и есть. Запомните «мантру» для прикидочного расчета: 1 мм² медного проводника может долговременно проводить ток до 10 Ампер.
Это очень упрощенный расчет, но при токах до 20 Ампер его вполне достаточно.

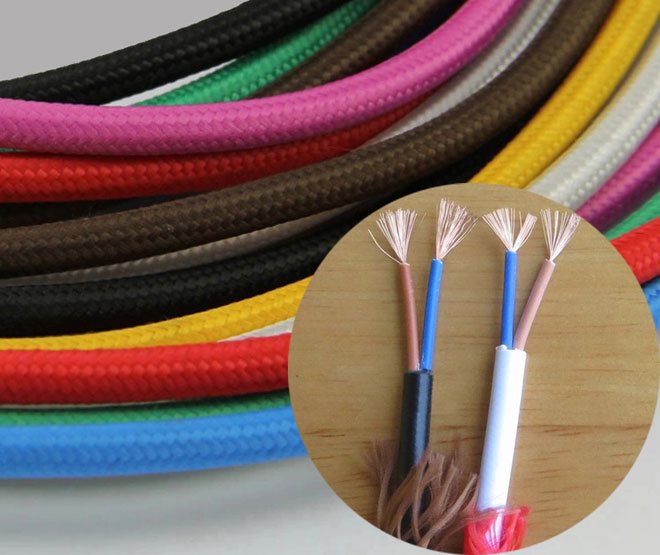

Разновидности кабелей
Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.
Для передачи информации
Для передачи информации используют такие кабели:
- RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
- Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.
Силовые
С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:
- ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
- NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
- КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
- ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.
↑ О допустимом напряжении монтажных проводов
Говорим о токе — имеем ввиду медь, говорим о напряжении — имеем ввиду изоляцию. Хочу обратить внимание сограждан, что у каждого провода есть номинальное напряжение. Для перечисленных здесь проводов это ~ 600В
переменного и
~ 750В
постоянного тока (кроме
МПО
,
380
переменного и
550
постоянного тока). Для радиолюбительских конструкций этого обычно больше чем достаточно, но учитывать этот параметр
при построении ламповой техники
с ее высокими анодными напряжениями нужно обязательно.
Все изложенное здесь ИМХО, основанное на технической информации на провода и личном опыте.
В комментариях задавайте вопросы. Опытные Датагорцы выкладывайте личный опыт. Если вопросов и опыта будет много — дополним статью.
