Особенности маркировки проводов, кабелей и шнуров по цвету при монтаже

Содержание

Маркировка провода домашней электросети

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

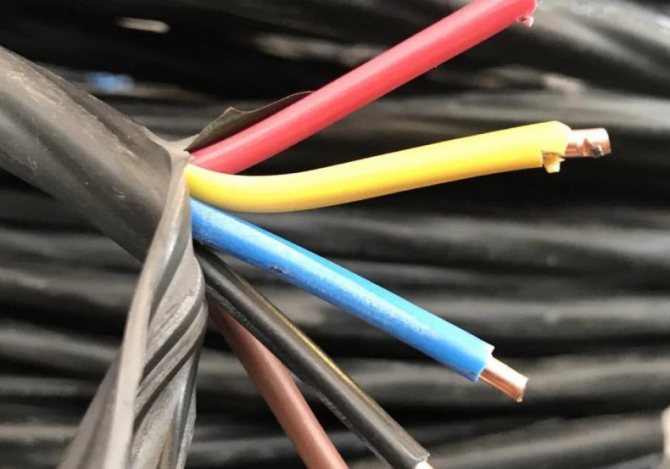

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

цветовая маркировка проводов фазы

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

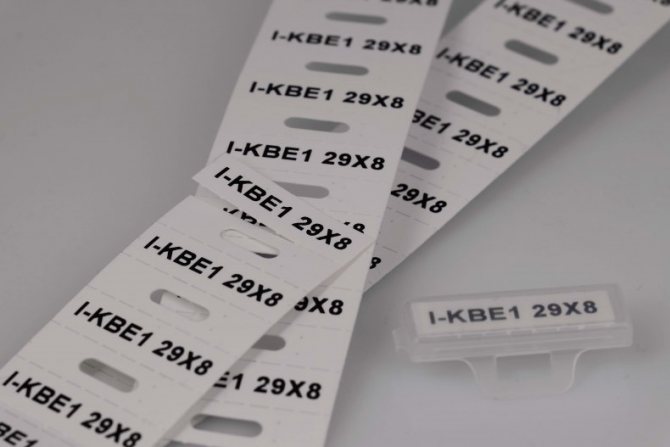

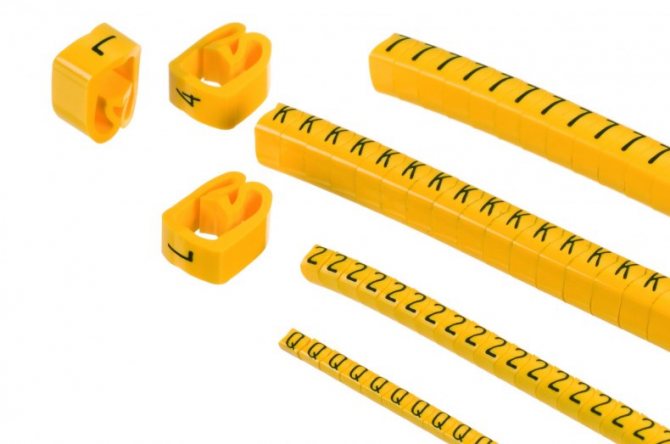

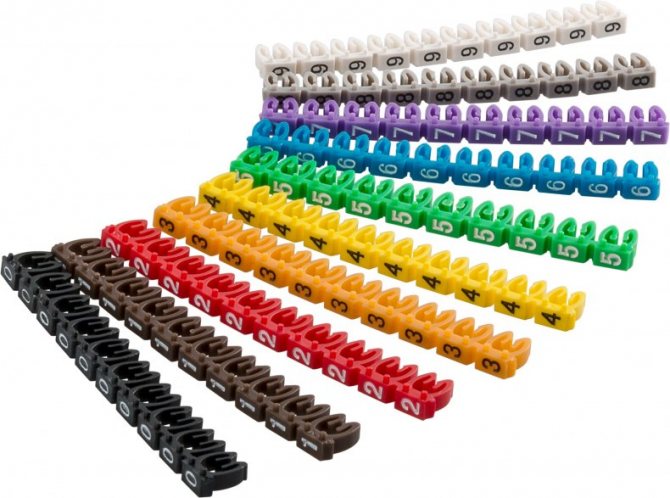

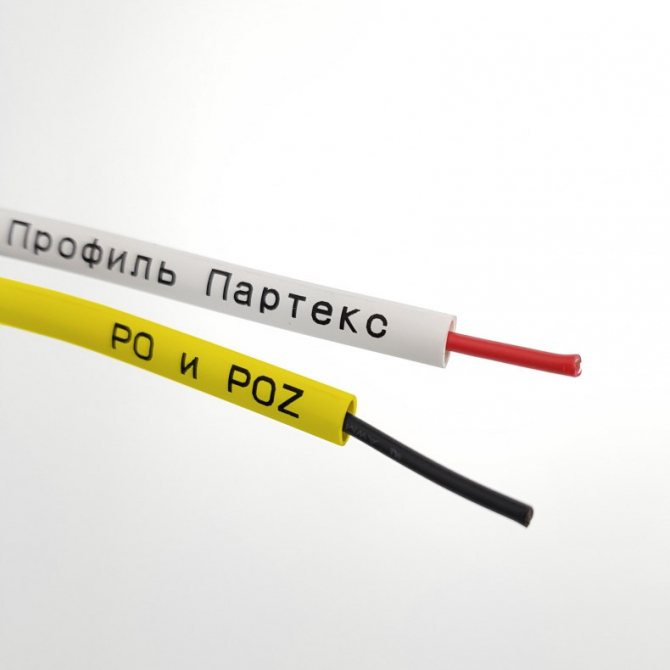

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Расцветка электропроводки ускоряет электромонтаж

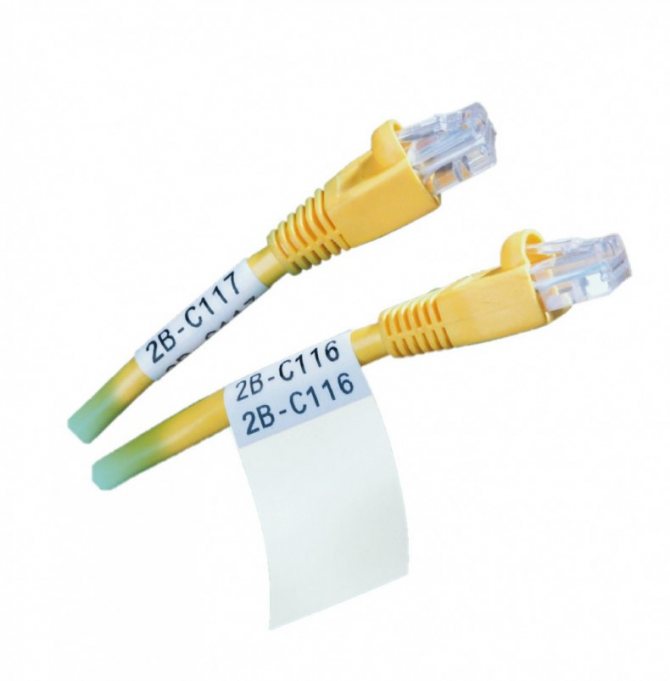

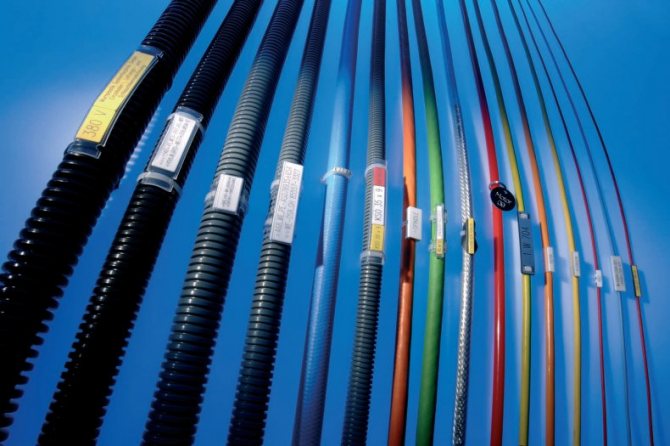

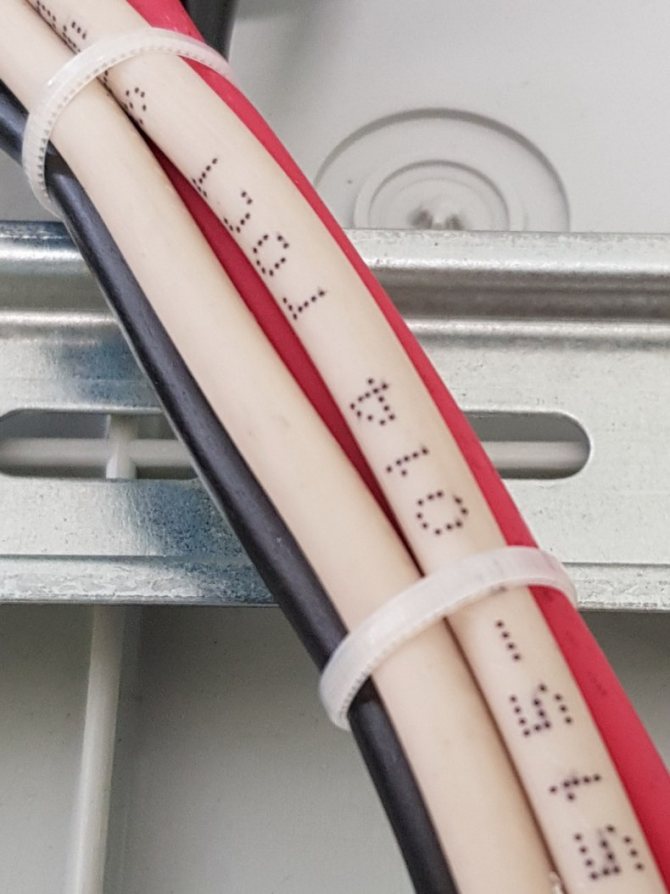

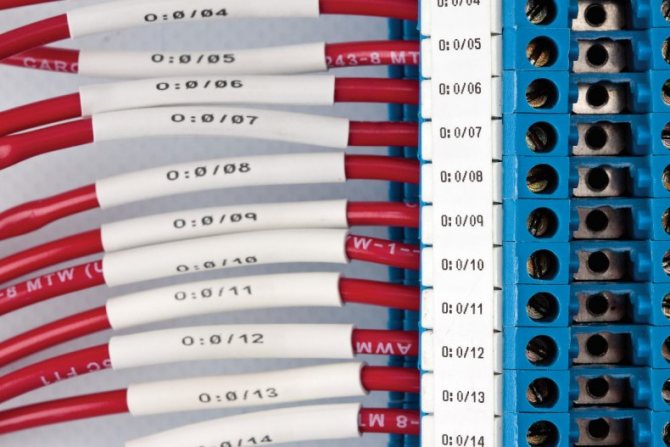

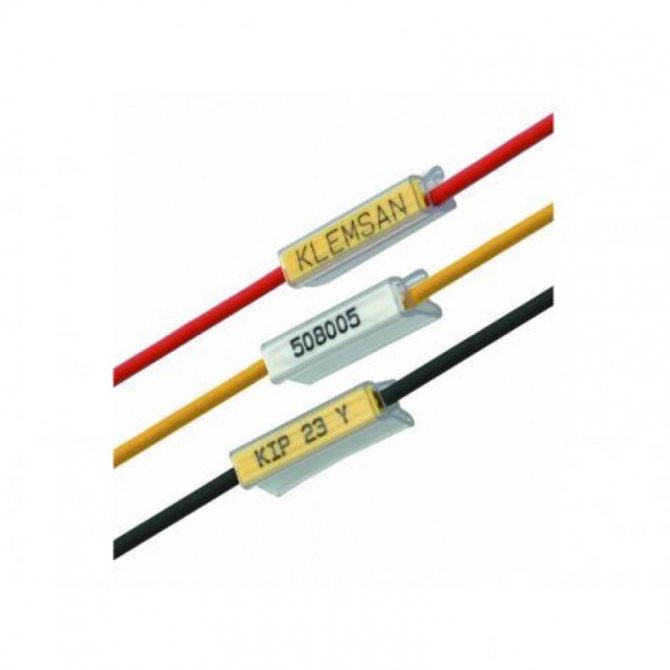

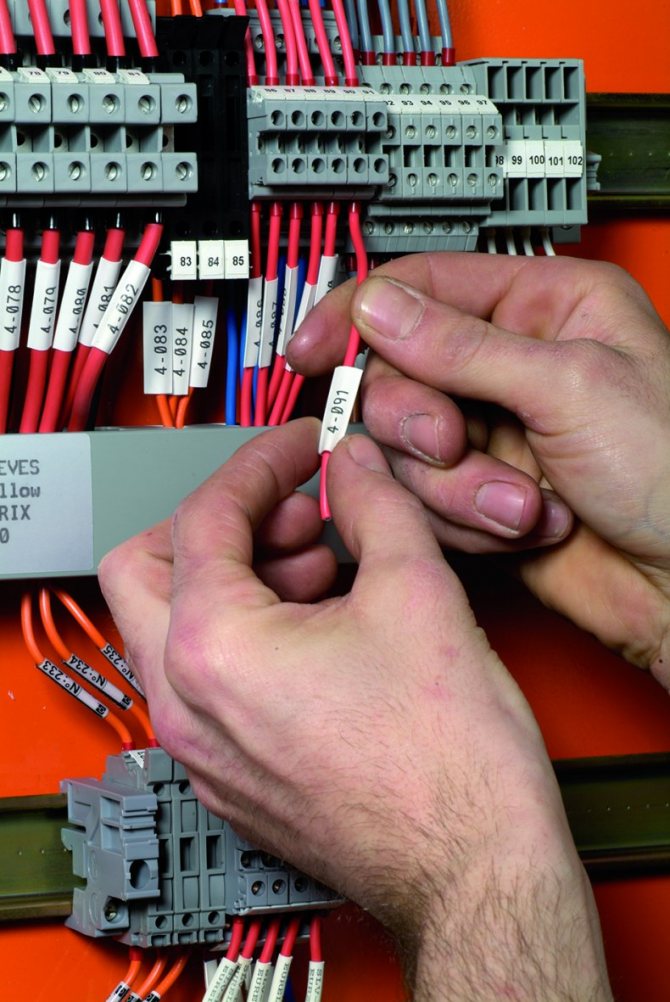

Маркировка проводов
Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Как определить фазу?

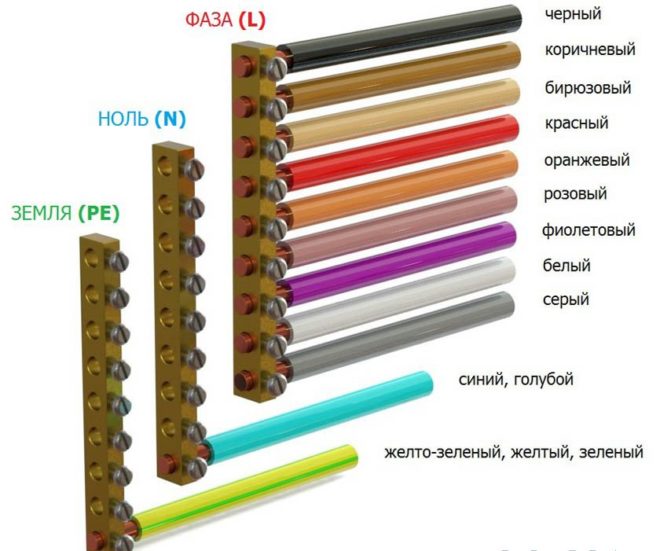

Фазный провод (L) может маркироваться заводом в одном из таких цветовых решений:

Маркировка электрических проводов расшифровка

В основном провода фазы бывают черного, коричневого или белого цвета.

Важно!

Цветовая маркировка электрических проводов в данной сфере обладает множеством нюансов и часто новичкам приходится сталкиваться с рядом вопросов

Как например:

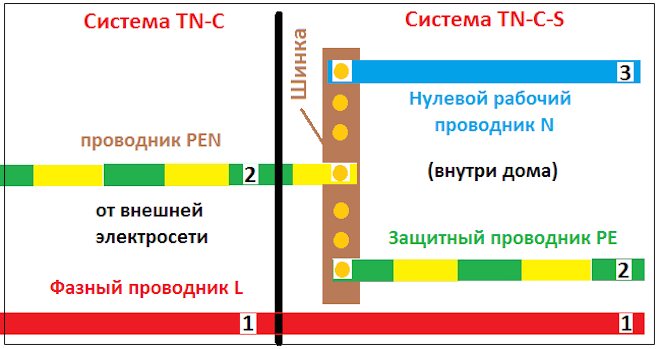

  • «Что означает аббревиатура PEN?»;
  • «Как отыскать заземление, фазу и ноль, если у изоляции нет цвета, либо она обладает нестандартным окрасом?»;
  • «Как самому указать фазу, заземление и ноль?»;
  • «Есть ли еще стандарты по цветовому окрасу изоляции?».

На каждый из этих вопросов мы сейчас дадим простое и краткое объяснение!

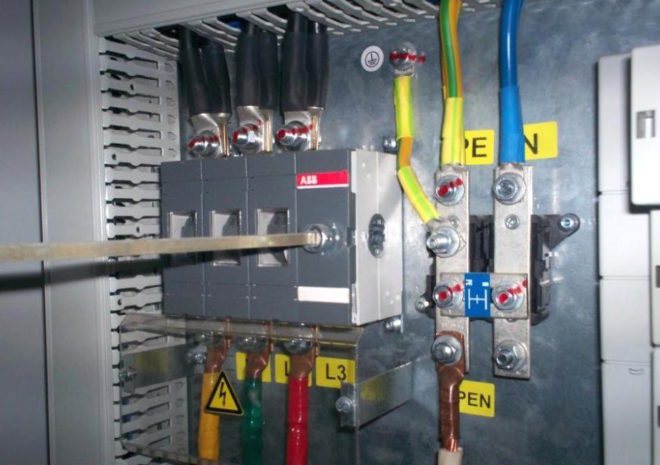

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

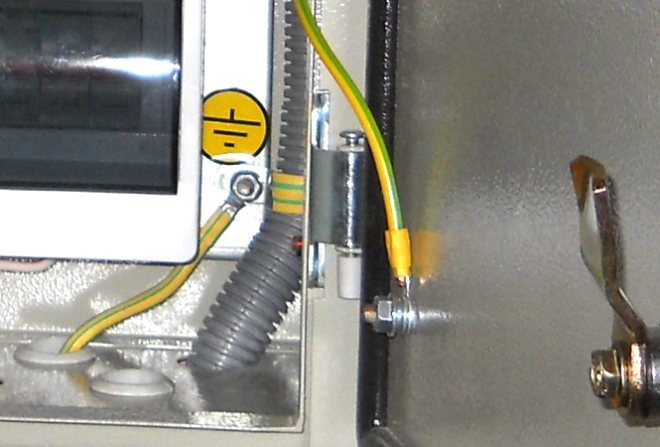

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Оцените качество статьи:

Расшифровка аббревиатур кабелей и проводов.

Чтобы сразу можно было понять, какой кабель перед вами, внедрена система маркировки кабелей и проводов. Все имеющиеся на сегодняшний день материалы, из которых делают кабельную продукцию, обозначены определенными буквами (например, Р — резина, П — полиэтилен, В — ПВХ (винил) и т.д.), а их позиция говорит о том, что из этого материала сделано — изоляция, защита или броня.

Маркировка кабеля — что зашифровано в буквах и цифрах

Первая буква в маркировке кабеля это или буква «А» — алюминий, или пропуск. Пропуск означает «медь». Так что если на первой позиции вы видите любую другую букву кроме «А», это значит, что проводники сделаны из меди.

Вы так же можете посмотреть информацию по теме: Основные сокращения в электротехнике, энергетике

Изоляция, броня, защита

Для начала давайте разберемся, что такое броня, что — защита, а что — изоляция. Когда говорят о материале изоляции, имеют в виду материал, использованный для изоляции алюминиевых или медных жил. Задача этого слоя — предотвратить замыкание жил между собой. Тут используются диэлектрические материалы: резина, полиэтилен, ПВХ, фторопласт. Когда-то применялась еще и бумага, но сейчас этот вид изоляции почти не используется.

Защитная оболочка (внутренняя) —

укладывается под броню или наружный защитный слой, чтобы они не повредили изоляцию а также для повышения степени защиты (от воды, температурных, механических воздействий). Присутствует далеко не всегда.

Броня кабеля

— это стальные ленты (оцинкованные или нет) или оплетка из проволоки (круглой или плоской). Этот слой есть не во всех кабелях. Нужен он для увеличения механической прочности. Бронированные кабели используются в тех местах, где высок риск их повреждения или есть постоянно действующие нагрузки. Их применяют для прокладки в земле, на столбах, под водой и т.д. Для внутренней проводки броня не требуется — нет критических нагрузок.

Защитный слой кабеля (наружный покров)

— это наружная оболочка, которая защищает броню и/или проводники. Очень часто тут используются те же материалы, что и для изоляции, но материал может и отличаться.

Все эти три оболочки идут после обозначения материала жилы, то есть это вторая, третья и четвертая буквы (это если есть буква «А», если буквы нет — жилы медные). Их обозначение и расшифровка есть в таблице.

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS
Сокращенная аббревиатура Расшифровка аббревиатуры
КГ кабель гибкий
А (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию
В (первая (при отсутствии А) буква) ПВХ изоляция
В (вторая (при отсутствии А) буква) ПВХ оболочка
Г отсутствие защитного покрова «голый»
нг не поддерживающий горения
LS Low Smoke – с пониженным дымом и газовыделением
Бб бронированный покров из стальных лент
Шв наружный покров из ПВХ шланга
ПВС П — провод; В — изоляция и оболочка из ПВХ пластиката; С – соединительный.
КВВГ К – контрольный; В — изоляция из ПВХ пластиката; В — оболочка из ПВХ пластиката; Г – голый, отсутствие защитных покровов.
ВВГ В — изоляция жил из поливинилхлоридного пластиката; В — оболочка из поливинилхлоридного пластиката; Г – голый, отсутствие защитного покрова.
ВВГ-нг В — изоляция жил из поливинилхлоридного пластиката; В — оболочка из поливинилхлоридного пластиката; Г – голый, отсутствие защитного покрова; нг — не распространяет горение при групповой прокладке.

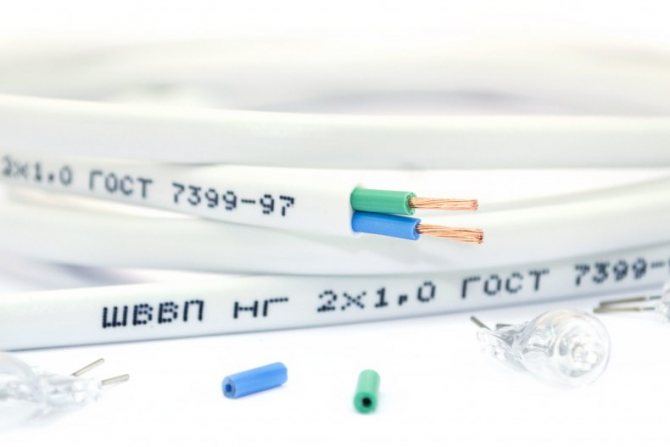

ШВВП Ш – шнур; В — изоляция из ПВХ пластиката; В — оболочка из ПВХ пластиката; П – плоский.
ППВ П – провод; П – плоский; В — изоляция из ПВХ пластиката.
Кабель с БПИ — кабель с изоляцией из пропитанной бумаги: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию
АБ алюминиевая броня
СБ (первая или вторая (после А) буква) свинцовая броня
л лавсановая лента
двойная лавсановая лента
Г отсутствие защитного покрова «голый»
Телефонный кабель: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т телефонный кабель
П полиэтиленовая изоляция
п поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э экран
П полиэтиленовая оболочка
З гидрофобный заполнитель
Шп наружный покров из полиэтиленового шланга
С станционный кабель
Подвесные провода:
А алюминиевый голый провод
АС алюминиево-стальной (чаще употребляется слово «сталеалюминиевый») голый провод
СИП самонесущий изолированный провод
Контрольный кабель: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS
К (первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий
Э экран
Некоторые типы кабеля расшифровываются особым образом:
КСПВ кабели для систем передачи в виниловой оболочке
КПСВВ кабели пожарной сигнализации, с виниловой изоляцией, в виниловой оболочке
КПСВЭВ кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке
ПНСВ провод нагревательный, стальная жила, виниловая оболочка
ПВ-1, ПВ-3 провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие)
ПВС провод в виниловой оболочке соединительный
ШВВП шнур с виниловой изоляцией, в виниловой оболочке, плоский
ПУНП провод универсальный плоский
ПУГНП провод универсальный плоский гибкий

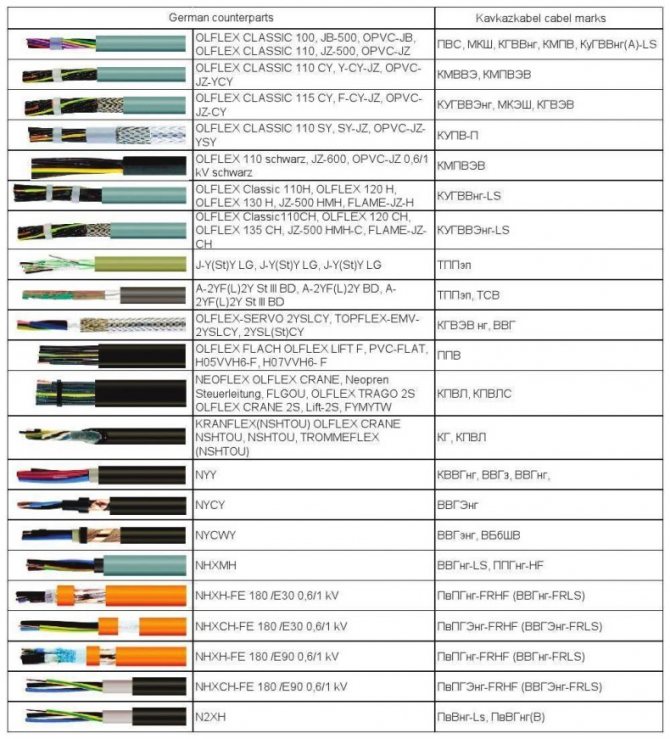

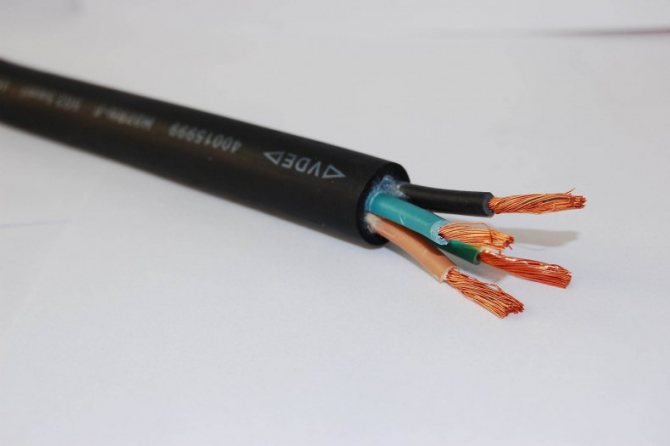

Силовой кабель: NYM, NHMH, NYY, NYCY, NYRGY
N согласно VDE
Y ПВХ
H безгалогеновый ПВХ
M монтажный кабель
C медный экран
RG броня

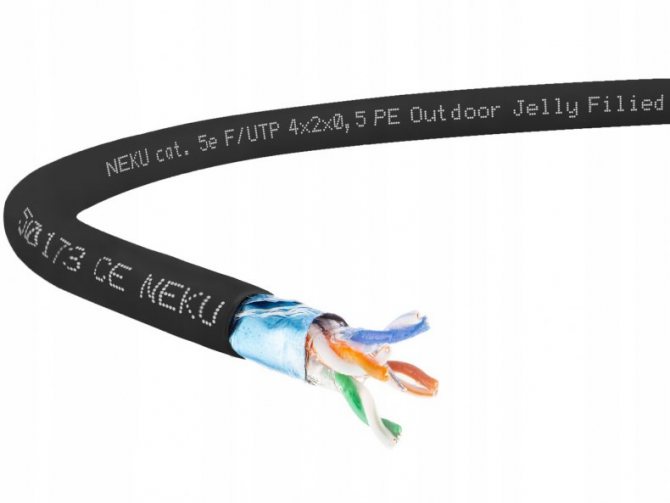

Кабель передачи данных «витая пара»: UTP, FTP, S-FTP, S-STP
U unfoiled (нефольгированный, неэкранированный)
F foiled (фольгированный, экранированный)
S screened (экранированный медными проволоками)
S-F общий экран из фольги + общий плетеный экран
S-S экран каждой пары из фольги + общий плетеный экран
TP twisted pair — витая пара
Телефонный кабель и кабель для пожарной сигнализации: J-Y(St)Y, J-H(St)H
J инсталляционный, установочный кабель
Y ПВХ
(St) экран из фольги
Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
N согласно VDE
HX сшитая резина
C медный экран
FE 180 кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
Провода монтажные: H05V-K, H07V-K, N07V-K
H гармонизированный провод (одобрение HAR)
N соответствие национальному стандарту
05 номинальное напряжение 300/500 В
07 номинальное напряжение 450/750 В
V ПВХ изоляция
K гибкая жила для стационарного монтажа
Кабель итальянского производства имеет специфические обозначения согласно CEI UNEL 35011: FROR
F corda flessibile — гибкая жила
R polivinilclorudo — PVC — ПВХ изоляция
O anime riunite per cavo rotondo — круглый, не плоский кабель
R polivinilclorudo — PVC — ПВХ оболочка
Кабели с изоляцией из сшитого полиэтилена:
N согласно VDE
Y ПВХ
2Y полиэтилен
2X сшитый полиэтилен
S медный экран
(F) продольная герметизация
(FL) продольная и поперечная герметизация
E трехжильный кабель
R броня из круглых стальных проволок
J наличие желто-зеленой жилы
O отсутствие желто-зеленой жилы
Контрольный кабель: YSLY, LiYCY
Y ПВХ
SL кабель контрольный
Li многожильный проводник по VDE
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Расшифровка цифровых значений

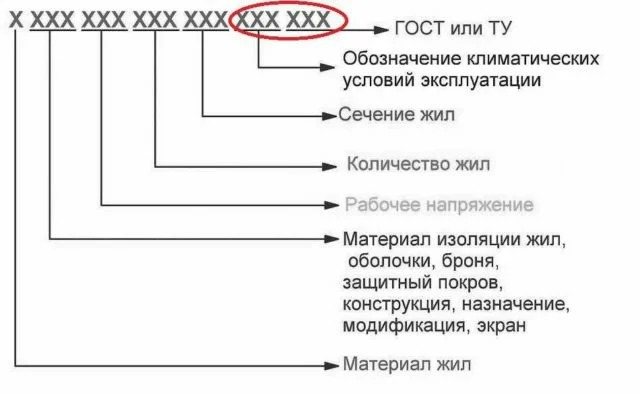

После букв маркировка кабеля содержит несколько цифр. Они отражают рабочее напряжение, на которое рассчитан кабель (если цифры нет, то используется для сети 220 В), а также количество и сечение жил. Первой стоит кол-во, через знак «х» — сечение. Если все жилы одинакового сечения, такая пара одна, если есть выделенные жилы для «нуля» (они меньшего сечения), через «+» стоит вторая пара цифр.

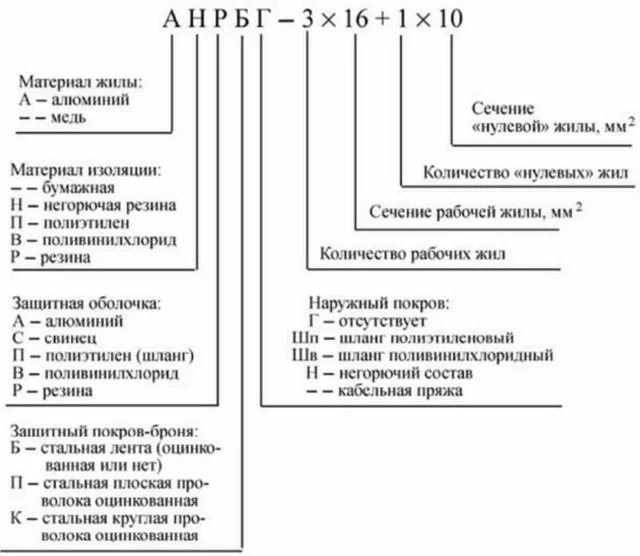

Расшифровка маркировки кабеля АРНБГ и основные обозначения, которые могут стоять на этих позициях

В этой части маркировки кабелей разобраться не так сложно. Разберем один пример. Очень популярны кабели ВВГ. Расшифровка маркировки следующая:

  • жилы медные (отсутствует буква «А» на первой позиции);
  • первая «В» — изоляция жил виниловая (ПВХ),
  • вторая «В» — защитная оболочка тот же ПВХ,
  • Г — отсутствует наружный покров.

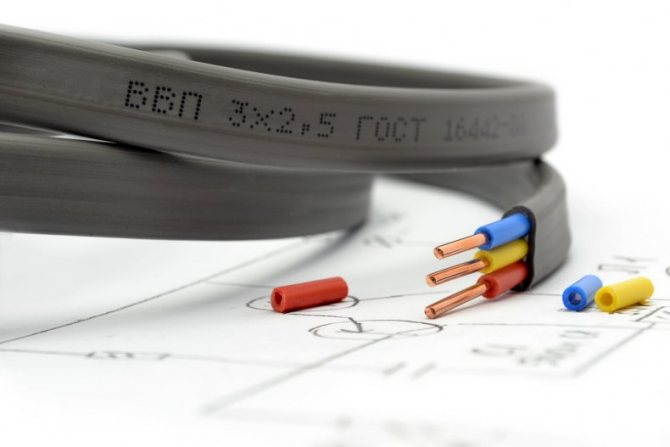

Этот кабель многие считают оптимальным для внутренней проводки в доме или квартире, так как стоит он относительно недорого, есть во многих вариантах, выпускается большим количеством производителей.

Цифры отображают количество и сечение жил

Чтобы лучше разобраться в цифровых обозначениях в маркировке кабеля разберем несколько модификаций этой кабельной продукции:

  • ВВГ 2*2,5 — два проводника сечением 2,5 мм2;
  • ВВГ 3*4 — три проводника сечением 4 мм2;
  • ВВГ 3*4 + 1*2,5 — три рабочих жилы сечением 4 мм2 и одна «нулевая» — сечением 2,5 мм2.

Таким же образом расшифровываются цифры и во всех остальных случаях.

Температурный режим и ГОСТ

На последнюю часть маркировки кабелей мало кто обращает внимание. Тут проставляется режим эксплуатации (минимальные температуры) и наименование ГОСТа или ТУ, согласно которому этот кабель изготовлен.

Температурные данные важны, для наружной прокладки кабелей. Особенно они актуальны для регионов с низкими или высокими температурами. Потому при выборе типа кабеля про этот параметр не забываем.

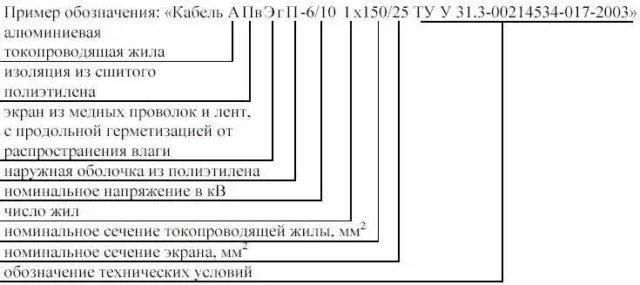

Маркировка кабеля: примеры расшифровки

Изучая информацию по маркировке все кажется вполне понятным, но при попытке применить знания на практике часто появляются затруднения. Больше всего сложностей вызывает то, что некоторые характеристики отображаются отсутствием обозначений. С первой позицией все более-менее просто — стоит впереди «А» — жилы из алюминия, если любая другая буква — медные.

Расшифровка маркировки АПвПу2Г выглядит следующим образом:

  • А — алюминиевые жилы;
  • Пв — изоляция проводников из сшитого полиэтилена;
  • Пу — защитная оболочка (внутренняя);
  • 2Г — двойная гидроизоляция

Расшифровка МКЭШ:

  • буквы «А» на первом месте нет — медные жилы;
  • МК — монтажный кабель
  • Э — экранированный (алюминиевой фольгой);
  • Ш — наружная защита — шланг ПВХ.

Как видите на примере расшифровки кабеля МКЭШ, на первой позиции может оказываться назначение кабеля. Тут можно увидеть следующие буквы:

  • Г — гибкий многожильный;
  • К — кабель контрольный;
  • МК — монтажный кабель;
  • КСП — кабель систем передачи (не силовой, для проводки не используется);

Еще может пропускаться еще может защитная оболочка и броня. Они есть в кабелях, которые прокладываются в сложных условиях. То есть, тут тоже может возникнуть путаница.

Как же ориентироваться? В некоторых случаях по буквам. «Б» — это только тип брони, «Г» — гидроизоляция, «Ш» — защитная оболочка в виде выпрессованного шланга. Все остальные — по ситуации. Но так глубоко надо изучать маркировку специалистам, домашнему мастеру, в основном, надо знать основные положения, а конкретные свойства кабеля можно подсмотреть в его описании. Как видите, маркировка кабеля и ее расшифровка — дело нелегкое.

Еще несколько примеров расшифровки наиболее популярных кабелей:

ВБбШвнг:

  • нет буквы «А» — медные жилы;
  • В — изоляция жил из ПВХ;
  • Бб — броня из двух стальных лент;
  • Швнг — наружный виниловый шланг негорючий (нг).

ААБл:

  • А — алюминиевые жилы;
  • А — оболочка из алюминия;
  • Бл — броня с подложкой из пластмассовых лент;

КГ:

  • впереди нет «А» — жилы медные;
  • К — кабель;
  • Г — голый.

По факту КГ — это просто пучок медных проводов без защитных оболочек. Сегодня используется крайне редко, но все еще встречается.

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН. И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

  • В — ПВХ;
  • П — полиэтилен:
  • Р — резина;
  • Н — найрит;
  • Л — хлопковая оболочка, покрытая лаком;
  • О — хлопчатобумажная оплетка с пропиткой;
  • М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

  • Г — гибкий;
  • Т — для прокладки в трубах;
  • С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

АППВ:

  • А — алюминиевые жилы;
  • ПП — провод плоский;
  • В — виниловая изоляция;

ПНСВ:

  • буквы А нет — жилы медные;
  • ПН — провод нагревательный;
  • С — стальная жила, круглая;

ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):

  • П — провод;
  • В — виниловая оболочка (ПВХ).

А и АС — алюминиевый провод неизолированный, АС — скрученный.

ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

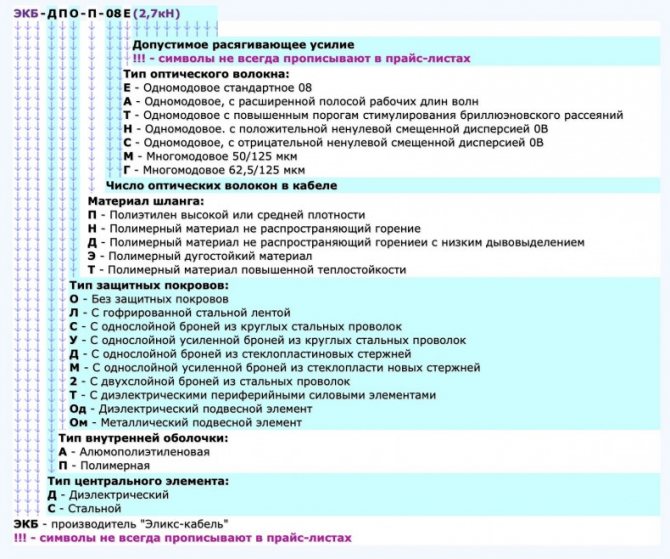

Маркировка оптических кабелей

Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:

  • Условия прокладки кабеля: Г — в грунт
  • К — в канализацию
  • П — в пластиковые трубы
  • С — самонесущий
  • П — подвесной
  • Tип модульной конструкции:
      М — многомодульная
  • Ц — одномодульная с центральной трубкой
  • Горючесть оболочки:
      «нг» — негорючий при групповой прокладке
  • «н» — негорючий при одиночной прокладке
  • отсутствие букв — обычный полиэтилен (горючий)
  • Если кабель «н» или «нг», далее уточняется тип оболочки:
      LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов
  • Конструктивное исполнение:
      00 — одномодульный (ЦСЭ нет)
  • 01 — многомодульный со стеклопластиковым стержнем
  • 02 — многомодульный со стальным тросом
  • 03 — многомодульный со стальной проволокой
  • 04 — многомодульный с арамидными нитями
  • Количество ОМ х количество ОВ в ОМ
  • Тип ОВ (если их несколько, указывается для каждого):
      Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B
  • Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D
  • Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655
  • М1 – многомодовое ОВ 50/125 (G.651)
  • М2 – многомодовое ОВ 62,5/125
  • Допустимое растягивающее усилие
  • Какая маркировка должна быть у кабеля

    Кроме цветового способа, используют буквенно-цифровую маркировку.

    ГОСТ 18690-2012 гласит: любое кабельное изделие подлежит знаковой маркировке.

    О чем говорит нанесение букв и знаков обычному потребителю:

    • Состав провода, количество жил (медный материал, или другой металл, одножильные, многожильные);
    • Состав изоляции (наиболее часто – ПВХ материал);
    • Для каких климатических условий предназначено;
    • Объем сечения проводов (при определении внутреннего сопротивления);
    • Каким требованиям соответствует (ГОСТ или ТУ).

    Сегодня таблица маркировки отечественных, а также импортных кабелей насчитывает больше 300 обозначений.

    PE проводник — что это такое и для чего нужно

    Система заземления TN-C, несмотря на то, что она пока еще используется в большинстве многоквартирных домов, является устаревшей и ее активно заменяют на более совершенные в плане защиты TN-S или TN-C-S. Как итог, в схемах электроцепей используется N, как рабочий ноль, и PE проводник – это защитный ноль, который появляется в цепи после разделения провода PEN, или взятый непосредственно из контура заземления.

    Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

    Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

    Главные моменты здесь следующие:

    1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
    2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
    3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

    Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

    Если нет перемычки и автомата УЗО, ноль и заземление не связаны

    Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

    Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

    В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

    Если есть перемычка между нолем и заземлением, нет автомата УЗО

    В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению. Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода.

    При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

    То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

    Если есть перемычки между PE и N, установлен УЗО

    Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

    Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

    Если нет перемычки между PE и N, установлен УЗО

    Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

    На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

    Как обозначаются провода

    Провода в отличии от кабеля имеют меньший размер сечения. Они бывают с защитой и не изолированы, одно- и несколько жильные.

    Первое, по чему их отличить от кабеля – увидеть «П» (провод). Буква будет стоять в начале, если в нем медные жилы (при этом обозначение не ставится). Второй по счету будет, когда жилы изготовлены из алюминия, обозначены «А»:

    • ПБППГ — провод (П), для использования в быту и на производстве (БП), плоские по форме (П), гибкий (Г).
    • АППВ — провода из алюминия (А), плоские по форме (ПП), в ПВХ защите.

    Провода бывают с круглым сечением и с плоским. Круглое никак не отображается, а плоское обозначается буквой «П».

    Монтажные провода, используемые в производстве электроники, обозначаются «М». К примеру, МГШВ – монтажный, многожильный проводник в защите из полиамида и ПВХ.

    Если используют воздушный способ подключения – применяют самонесущие провода. Этим конструкциям опора не требуется, они обладают достаточным уровнем жесткости и самостоятельно держат собственный вес. Это провода СИП:

    • СИП-1: самонесущий, нейтраль не изолирована;
    • СИП-2: тоже самое, но с изолированной нейтралью;
    • СИП-4: жилы с защитой и одинаковым сечением.

    Присутствует в кабельно-проводниковых изделиях и специальная группа – нагревательные провода. Для их маркировки после обозначения «П» указывается «Н», обозначающая применение.

    • ПНСВ — провод (П),
    • Для нагрева (Н),
    • Жила из стали,
    • Одиночная, защита ПВХ.

    Обозначение проводов в электрике по буквам

    Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

    Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

    Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

    Общие принципы маркировки кабельной продукции

    Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

    Как расшифровывать маркировку кабелей

    Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

    Расположение букв или цифр Что обозначает Используемые буквы и их расшифровка
    1-я буква Материал жил — нет буквы — медь
    А — алюминий
    2-я буква Степень гибкости Г — гибкий, многожильный
    ничего нет — одножильный
    3-я буква Материал изоляции В — поливинилхлорид (ПВХ)
    П — полиэтилен
    Р — резина
    НР- негорючая неделя
    Ф — фторопласт
    Ц — пленочная изоляция (для монтажных проводов)
    4-я буква Материал оболочки или тип брони БбГ — броня из стальной профилированной ленты
    Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
    В — ПВХ
    Д — оплетка из двойного провода
    К — броня из круглых стальных проволок, заключенных в стальной поклов
    СБ — свинцовая броня
    5-я буква Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы В — ПВХ (если стоит в конце обозначает бумажную изоляцию)
    Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений
    О — изолированные провода объединены общей оплеткой
    Шв — защитный слой — выпрессованный шланг из ПВХ
    Шп — защитный слой — выпрессованный шланг из полиэтилена
    Шпс — тоже, но полижтилен самозатухающий
    Э — экранированный
    Т — провод для прокладыки в трубах

    Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

    Обозначение фазы (L)

    Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

    Использование оголенных проводов под напряжением чревато следующими последствиями:

    1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
    2. 2. Возникновение пожаров.
    3. 3. Порча оборудования.

    При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

    Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

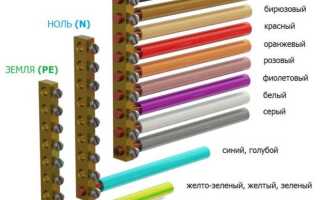

    Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

    Почему нельзя разделять PEN проводник в этажном щите

    Такой вариант нельзя применять по целому ряду причин:

    1. Если принимать во внимание исключительно положения ПУЭ, то в них говорится что разделение проводов должно происходить на вводном автомате многоквартирного или частного отдельного дома.
    2. Даже если квартирный щиток считать водным автоматом (что сделать довольно-таки проблематично), такое подключение будет неправильным согласно другому требованию, а именно – PE проводник должен быть повторно заземлен, чего в этажном щитке добиться невозможно.
    3. Даже если исхитриться и подвести заземление к этажному щитку, то есть еще одно препятствие, грозящее большими штрафами. Дело в том что электрическая схема при строительстве дома утверждается в нескольких инстанциях и ее самовольное изменение это грубейшее нарушение всех существующих правил – по сути это изменение проекта по которому дом был подключен к сети. Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

    Разумеется, если таковая организация и будет планировать какие-либо работы по разделению Pen проводника, то нет смысла возиться с каждым этажном щитком в отдельности. Самым оптимальным вариантом будет разделения его на вводном автомате, что и будет делаться.

    Дополнительный довод в пользу разделения Pen проводника на одном автомате жилого дома является требование ПУЭ (п. 7.1.87) монтировать в этом месте система уравнивания потенциалов.

    Ссылка на основную публикацию
