Падение напряжения на проводах — расстояние от трансформатора до ламп или ленты

Расчет потерь напряжения в кабеле

Для того чтобы обеспечить подачу напряжения от распределительного устройства к конечному потребителю используются линии электропередач. Они могут быть воздушными или кабельными и имеют значительную протяженность.

Как и все проводники, они имеют сопротивление, которое зависит от длины и чем они протяжение, тем больше потеря напряжения.

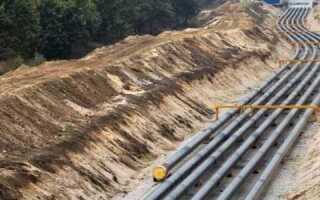

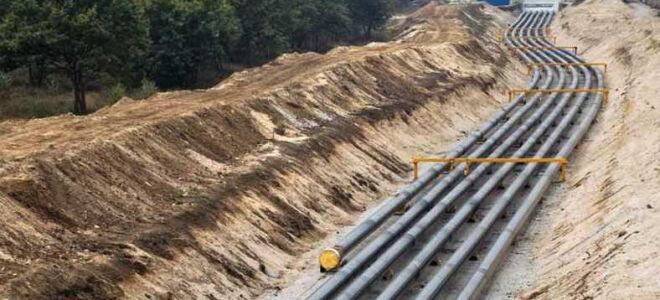

Кабельная линия
И чем длиннее линия, тем потери напряжения будут больше. Т.е. напряжение на входе и в конце линии будет разное.

Чтобы оборудование работало без сбоев, эти потери нормируются. Они суммарно должны иметь значение, не превышающее 9%.

Максимальное понижение напряжение на вводе составляет пять процентов, а до самого удаленного потребителя не более четырех процентов. В трехфазной сети при трех или четырех проводной сети этот показатель не должен превышать 10%.

Симптомы снижения напряжения у потребителя

Если эти показатели не соблюдаются, конечные потребители не смогут обеспечить номинальные параметры. При снижении напряжения возникают следующие симптомы:

  • Осветительные приборы, в которых используются лампы накаливания, начинают работать (светиться) в половину накала;
  • При включении электродвигателей уменьшается пусковое усилие на валу. В результате чего двигатель не вращается, и как следствие происходит перегрев обмоток и выход из строя;
  • Некоторые электроприборы не включаются. Не хватает напряжения, а другие приборы после включения могу выходить из строя;
  • Установки, чувствительные к входному напряжению, работают нестабильно, так же могут не включаться источники света, у которых нет нити накаливания.

Передача электроэнергии производится по воздушным или кабельным сетям. Воздушные изготовлены из алюминия, а кабельные могут быть алюминиевыми или медными.

В кабелях кроме активного сопротивления имеется емкостное сопротивление. Поэтому потеря мощности зависит от длины кабеля.

Как воспользоваться калькулятором онлайн?

В готовую таблицу нужно ввести данные согласно выбранному материалу кабеля, мощность нагрузки системы, напряжение сети, температуру кабеля и способ его прокладки. После нажать кнопку «вычислить» и получить готовый результат. Такой расчет потерь напряжения в линии можно смело применять в работе, если не учитывать сопротивление кабельной линии при определенных условиях:

  1. Указывая коэффициент мощности косинус фи равен единице.
  2. Линии сети постоянного тока.
  3. Сеть переменного тока с частотой 50 Гц выполненная проводниками с сечениями до 25.0–95.0.

Полученные результаты необходимо использовать согласно каждому индивидуальному случаю, учитывая все погрешности кабельно-проводниковой продукции.

Обязательно заполняйте все значения!

Причины, приводящие к снижению напряжения

Потери напряжения в линии электропередач возникают по следующим причинам:

  • По проводу проходит ток, который нагревает его, в результате увеличивается активное и емкостное сопротивление;
  • Трехфазный кабель при симметричной нагрузке имеет одинаковые значения напряжения на жилах, а ток нулевого провода будет стремиться к нулю. Это справедливо если нагрузка постоянная и чисто активная, что в реальных условиях невозможно;
  • В сетях, кроме активной нагрузки, имеется реактивная нагрузка в виде обмоток трансформатора, реакторов и т.п. и как следствие в них появляется индуктивная мощность;
  • В результате сопротивление будет складываться из активного, емкостного и индуктивного. Оно влияет на потери напряжения в сети.

Потери тока зависят от длины кабеля. Чем он протяжение, тем больше сопротивление, а это значит, что и потери значительнее. Отсюда следует, что потери мощности в кабеле зависят от протяженности или длины линии.

Пример определения потерь электроэнергии в линии

Определить потери электроэнергии за год в трехфазной воздушной линии напряжением 6 кВ, питающее промышленное предприятие с трехсменной работой.

Исходные данные:

  • Номинальное напряжение линии – Uном. = 6 кВ;
  • Длина линии – l = 8,2 км;
  • Марка провода — АС95;
  • Максимальная мощность, передаваемая по линии – Рмакс. = 830 кВт;
  • Коэффициент мощности – cosϕ = 0,8.

Решение

Потери электроэнергии для проектируемого объекта можно рассчитать двумя способами или по величине среднеквадратичного тока Iср с учетом времени включения линии Тв, или по максимальному току Iмакс. при времени потерь τ.

Вариант I

1. Определяем общее активное сопротивление линии:

R = r0*l = 0,33*8,2 = 2,7 Ом

где: r0 = 0,33 Ом/км – активное сопротивление провода АС95, определяется по таблице 1.11 [Л2, с.17].

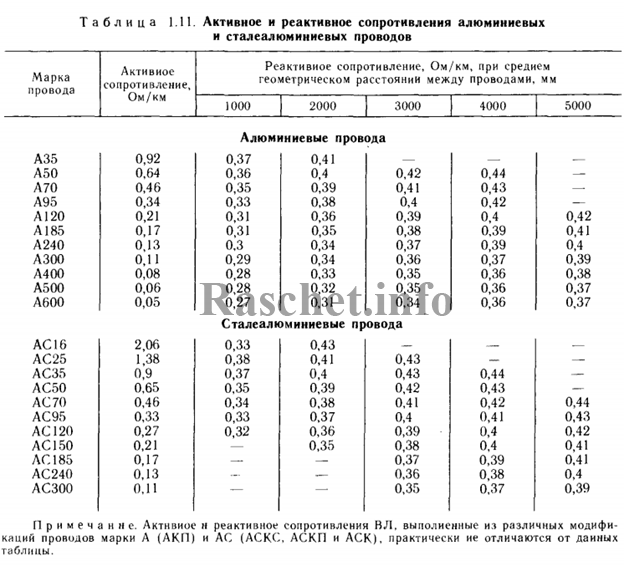

Таблица 1.11 - Активное и индуктивное сопротивления проводов

2. Определяем годовой расход при максимальной нагрузке по выражению 4.52 [Л1, с. 116]:

W = Tмакс.*Рмакс. = 6000*830 = 4980*103 кВт*ч

3. Определяем среднеквадратичный ток, который представляет собой эквивалентный ток, который, проходя за время Тв (сутки, месяц, год), вызывает те же потери мощности и электроэнергии, что и действительный, изменяющийся за то же время ток, по выражению 4.46-4.47 [Л1, с. 115]:

где:

  • kф = 1,05-1,1 – коэффициент формы определяется с достаточной для практических расчетов точностью по данным проектных организаций при любом числе (более двух) токоприемников с длительным режимом работы и числом токоприемников более двадцати с повторно-кратковременным режимом.
  • Тв = 8760 ч – время включение линии за год.

4. Определяем потери электроэнергии за год по выражению 4.48 и 4.49 [Л1, с. 115]:

5. Определяем потери активной электроэнергии в процентном соотношении:

Вариант II

Потерю электроэнергии можно определить иным способ, если известен годовой расход электроэнергии W = 4980*103 кВт*ч.

1. Определяем время использования максимума нагрузки Тмакс. исходя из характера производства и сменности работы потребителя составляет в среднем в год (ч) согласно [Л1, с. 116]:

  • Для осветительных нагрузок – 1500 – 2000;
  • Для односменных предприятий – 1800 – 2500;
  • Для двухсменных предприятий – 3500 – 4500;
  • Для трехсменных предприятий – 5000 – 7000;

Принимаем Тмакс. = 6000 ч – для трехсменных предприятий.

2. По графику, представленному на рис.4.8 [Л1, с. 116] определяем время потерь τ = 4700 ч, исходя из cosϕ = 0,8 и времени использования максимума нагрузки Тмакс. = 6000 ч.

Рис.4.8 - График для определения времени потерь

3. Определяем максимальный ток за рассматриваемый промежуток времени (сутки, год) по выражению 4.53 [Л1, с. 117]:

4. Определяем потери электроэнергии за год по выражению 4.54 [Л1, с. 115]:

Как мы видим в данном случае результаты расчетов совпали, но может так получится, что у вас результаты расчетов могут не много отличатся друг от друга, связано это с погрешностью при определении времени потерь τ и коэффициента формы kф.

Литература:

  1. Электроснабжение промышленных предприятий и установок. Третье издание. Б.Ю. Липкин. 1981 г.
  2. Справочник по проектированию электроснабжению. Ю.Г. Барыбина. 1990 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Расчет значения потерь

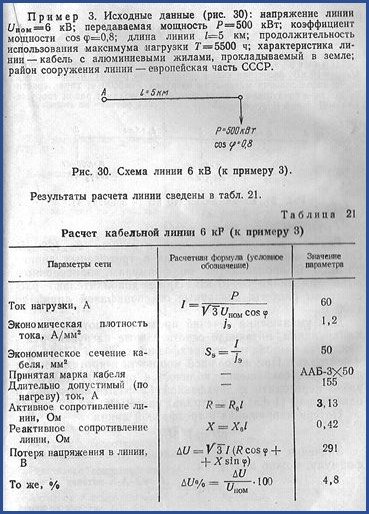

Расчет потерьв кабеле
Для обеспечения работоспособности оборудования необходимо произвести расчет. Он проводится в момент проектирования. Современный уровень развития вычислительной техники позволяет производить вычисления с помощью онлайн калькулятора, который позволяет быстро произвести расчет потерь мощности кабеля.

Для вычисления достаточно ввести необходимые данные. Задают параметры тока – постоянный или переменный. Материал линии электропередач – алюминий или медь. Указывают, по каким параметрам производится расчет потери мощности – по сечению или диаметру провода, току нагрузки или сопротивлению.

Дополнительно указывают напряжение сети и температуру кабеля (зависит от условий эксплуатации и способе прокладки). Эти значения подставляются в таблицу расчета и производят расчет с помощью электронного калькулятора.

Можно произвести расчет на основании математических формул. Чтобы правильно понять и оценить процессы, происходящие при передаче электрической энергии, применяют векторную форму представления характеристик.

А для минимизации расчетов трехфазную сеть представляют как три однофазные сети. Сопротивление сети представлено как последовательное подключение активного и реактивного сопротивления к сопротивлению нагрузки.

При этом формула расчета потери мощности в кабеле существенно упрощается. Для получения необходимых параметров используют формулу.

∆U= I*RL.

Эта формула показывает потерю мощности кабеля в зависимости от тока и сопротивления, распределенного по длине кабеля.

Однако, эта формула справедлива, если знать силу тока и сопротивление. Сопротивление можно вычислить по формуле. Для меди оно будет равно р=0,0175Ом*мм2/м, а для алюминия р=0,028Ом*мм2/м.

Зная значение удельного сопротивления вычисляют сопротивление, которое будет определяться по формуле

R=р*I/S, где р- удельное сопротивление, I-длина линии, S- площадь сечения провода.

Для того чтобы выполнить расчет потерь напряжения по длине кабеля, необходимо полученные значения подставить в формулу и произвести вычисления. Эти расчеты можно производить при монтаже электрических сетей или охранных систем и видеонаблюдения.

Если вычисления потери мощности не производить, то это может привести к снижению питающего напряжения потребителей. В результате произойдет перегрев кабеля, он может сильно нагревается, и как следствие происходит повреждение изоляции.

Что может привести к поражению людей электрическим током или короткому замыканию. Снижение напряжения в линии может привести к выходу их строя электронного оборудования.

Поэтому важно при проектировании электропроводки производить расчет потери напряжения в подводящих проводах и проложенном кабеле.

Выводы

Как легко видеть из формул, чем толще провод, тем падение напряжения меньше.

При этом падение напряжения обратно пропорционально площади сечения проводника.

Двукратное увеличение площади сечения проводника примерно двукратно уменьшает падение напряжения на проводах

Также возможным решением проблемы может быть увеличение значения напряжения источника тока. Если, конечно, потребители тока это позволяют.

Падение напряжения на проводе линейно падает с увеличением напряжения источника тока.

Двукратное увеличение питающего напряжения примерно в два раза снижает падение напряжения

Например, наши низковольтные лампы Е27 на 12-24 вольт одинаково светят и от 12 и от 24 вольт. И в этом случае имеет смысл перейти на трансформатор на 24 вольта.

Также становится понятно, что для мощных потребителей (порядка 100 ватт) понадобятся очень толстые провода.

Методы сокращения потерь

Потери мощности можно сократить следующими методами:

  • Увеличить сечение проводников. В результате снизится сопротивление, и потери уменьшатся;
  • Снижение потребляемой мощности. Этот параметр не всегда можно изменить;
  • Изменение протяженности кабеля.

Уменьшение мощности и изменение длины линии осуществить практически не возможно. Поэтому если увеличивать сечение провода без расчета, то на длинной линии это приведет к неоправданным затратам.

А это значит, что очень важно произвести расчет, который позволит правильно рассчитать потери мощности в кабеле и выбрать оптимальное значение сечения жил.

Потери на проводах — суть проблемы

В некоторых ситуациях можно превратить число 5 в гораздо большее значение. Для этого нужно оценить падение напряжения на проводах.

Именно оно является причиной ограничений — сам провод имеет внутреннее сопротивление и поэтому «съедает» часть напряжения источника тока. И когда провод слишком длинный, может случиться так, что лампам останется такая малая часть исходного напряжения, что они не загорятся.

Вторая часть проблемы — провод не просто «съедает» часть напряжения, а превращает его в тепло. Помимо того, что это просто бестолковое расходование электричества, так оно ещё и несёт в себе пожарную проблему — провод может нагреться слишком сильно.

Чтобы быть уверенным, что требуемые, например, 15 метров между трансформатором и лампой не принесут неприятностей, нужно оценить, сколько именно вольт потеряется на этих 15 метрах.

Рассчитать падение напряжения на проводе очень просто. Все необходимые для этого данные у Вас, как правило, есть: длина провода, суммарная мощность подключаемых ламп (ленты), напряжение питания и площадь поперечного сечения проводника. Нужно лишь дополнительно узнать удельное электрическое сопротивление материала, из которого изготовлен провод.
