Часто в сетях электрического снабжения требуется сразу замкнуть или разомкнуть цепи либо управлять какими-то мощными устройства. С такими целями используется промежуточное реле П-21, ПРГ, РЭК и т. д., принцип действия которого позволяет коммутировать высокие нагрузки в сети питания.

Назначение

Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.

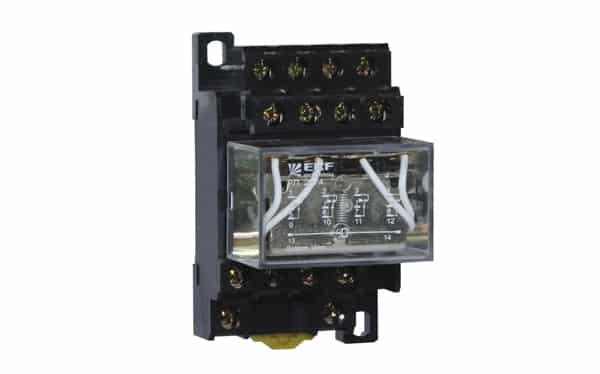

Фото — модульный ELF

Назначение реле промежуточного типа:

  1. Для замыкания или размыкания отдельных и независимых друг от друга цепей;
  2. Для замедления защитной реакции при необходимых высоких нагрузках;
  3. С целью контроля основного устройства в условиях высокого напряжения.

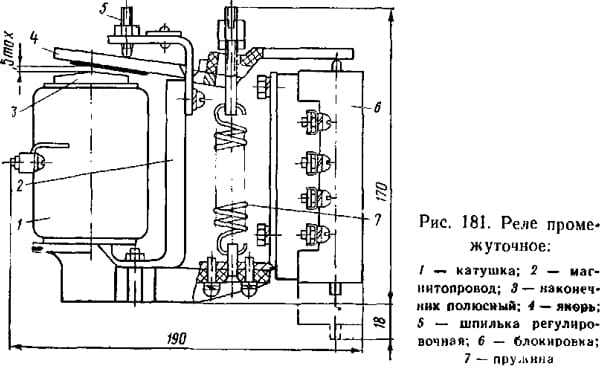

Фото — схема

Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.

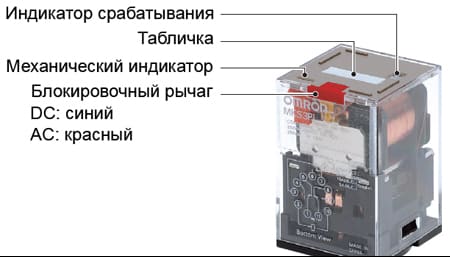

Фото — конструкция OMRON

Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:

  1. Пуск. Включится сигнализация;
  2. Сработает пускатель;
  3. Замкнется последняя пара контактов и заведется двигатель.

В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора. Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства.

Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

ПЭ46-1

  • П – промежуточное;
  • Э – Электромагнитного типа;
  • 46 – номер серии;
  • 1 – импульсный;

Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.

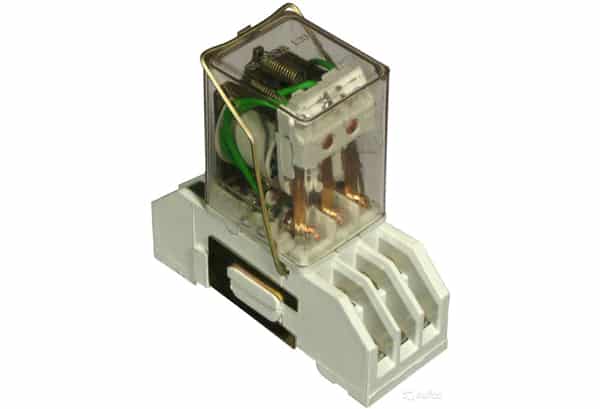

Фото — рп-21

Видео: реле серии TR20

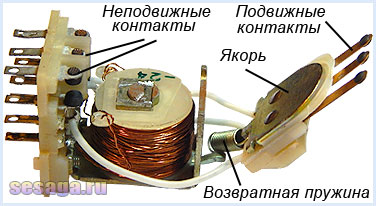

1. Устройство реле

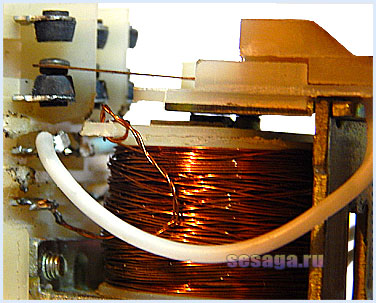

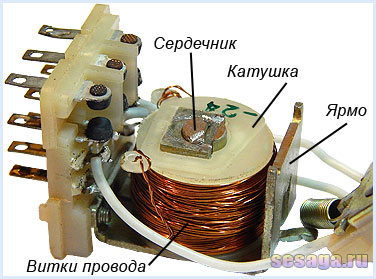

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют магнитопровод реле.

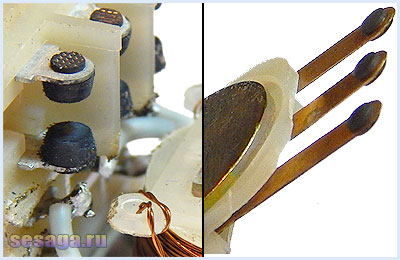

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

2. Как работает реле

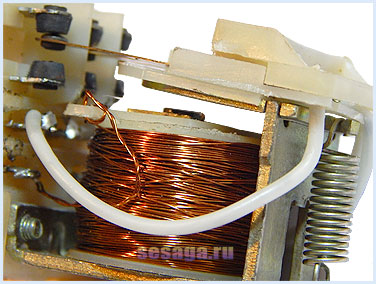

В исходном состоянии, пока на обмотку реле не подано напряжение, якорь под воздействием возвратной пружины находится на некотором расстоянии от сердечника.

При подаче напряжения в обмотке реле сразу начинает течь ток и его магнитное поле намагничивает сердечник, который преодолевая усилие возвратной пружины, притягивает якорь. В этот момент контакты, закрепленные на якоре, перемещаясь, замыкаются или размыкаются с неподвижными контактами.

После отключения напряжения ток в обмотке исчезает, сердечник размагничивается, и пружина возвращает якорь и контакты реле в исходное положение.

Конструктивное строение прибора

Электромагнитные устройства подключаются к электроцепи, осуществляющей контроль или регулировку изделий, которые подключены к силовому узлу, для преобразования. Запуск может осуществляться влиянием различного рода факторов: электропитание, световая энергия, гидростатическое или давление газа.

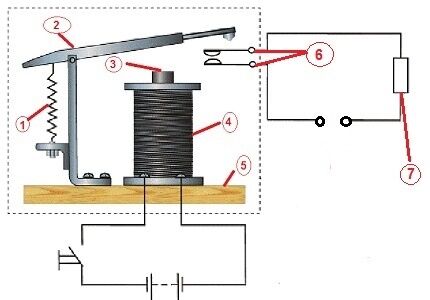

Конструктивное устройство электромагнитного реле:1 – пружина; 2 – подвижный якорь; 3 – ферромагнитный стержень (сердечник); 4 – катушка; 5 – основание; 6 – один или несколько неподвижных контактов; 7 – исполнительный орган

Согласно стандартам, простейшее контактное устройство координируется тремя основными участками: воспринимающий, промежуточный и исполнительный. Каждый из них представлен индивидуальным механизмом, отвечающим за определенные действия в коммутационной системе.

Первичный, так называемый чувствительный, элемент производит реакцию на входящий параметр и трансформирует его в физическую величину, требующуюся для функционирования контактора.

Такой воспринимающий механизм воплощен в электромагнитной катушке с сердечником — на схеме обозначен номером 4. В зависимости от сети, к нему может быть подключено или переменное, или постоянное напряжение.

Промежуточное звено начинает сравнительный анализ преобразованной величины с заложенным образцом. Как только достигается заданное значение, узел передает сигнал чувствительного механизма исполнительному. Этот участок состоит из пружин противодействия (1) и успокоителей.

Успокоительные элементы в контакторе используются для устранения колебаний подвижных сегментов, а в реле времени – для обеспечения необходимого временного интервала

В производственной части посредством коммутационных линий (6), расположенных на корпусе над колодкой, воспроизводится влияние на подчиненную линию и контакты замыкаются.

Принцип действия контактора

В алгоритме работы этого вида реле заложено применение электродинамических сил, создаваемых в ферромагнетике во время прохождения электричества по спирали витков изолированного провода катушки.

Исходя из технических особенностей коммутатора и количества размещенных в нем контактных связей, якорь либо замыкает, либо размыкает их

Первоначальное расположение Г-образной пластины (якоря) зафиксировано пружиной. Подавая на магнит ток, якорь, с находящимся на нем коммутирующим контактом преодолевает силы пружины и тянется к намагниченному полю.

При передвижении хвостовик, расположенный на плоскости контакта, цепляет нижнюю контактную схему, перемещая ее вниз. Если на катушке прекращается подача электричества, пружина оттягивает назад ярмо и устройство принимает свой первоначальный вид.

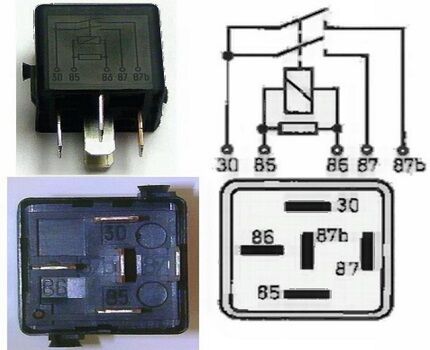

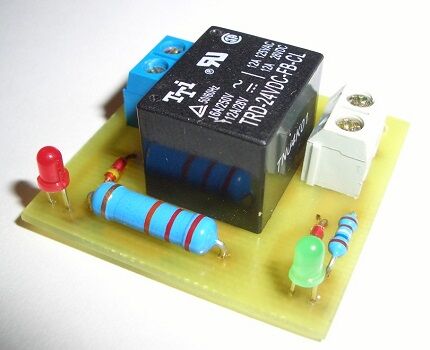

Рассмотрим на примере, как работает реле электромагнитного типа в автомобиле.

Если его подключить к трехфазному асинхронному мотору будут воспроизведены следующие действия:

  1. Старт – включение сигнализации.
  2. Срабатывание пускателя.
  3. Замыкание последней пары контактов в результате — пуск механизма двигателя.

Кроме этого, именно реле отвечает за выключение мотора при разрыве реверса. Таким образом устраняется проблема резкой остановки двигателя.

Для распознавания типа электромагнитного контактора в производстве применяются маркировочные значения, состоящие из набора букв и цифр, нанесенных на устройство

Также важно знать, что электромагнитное реле может оснащаться несколькими группами регулировочных контактов. Количество последних полностью зависит от предназначения конкретной модели прибора.

Виды промежуточных реле

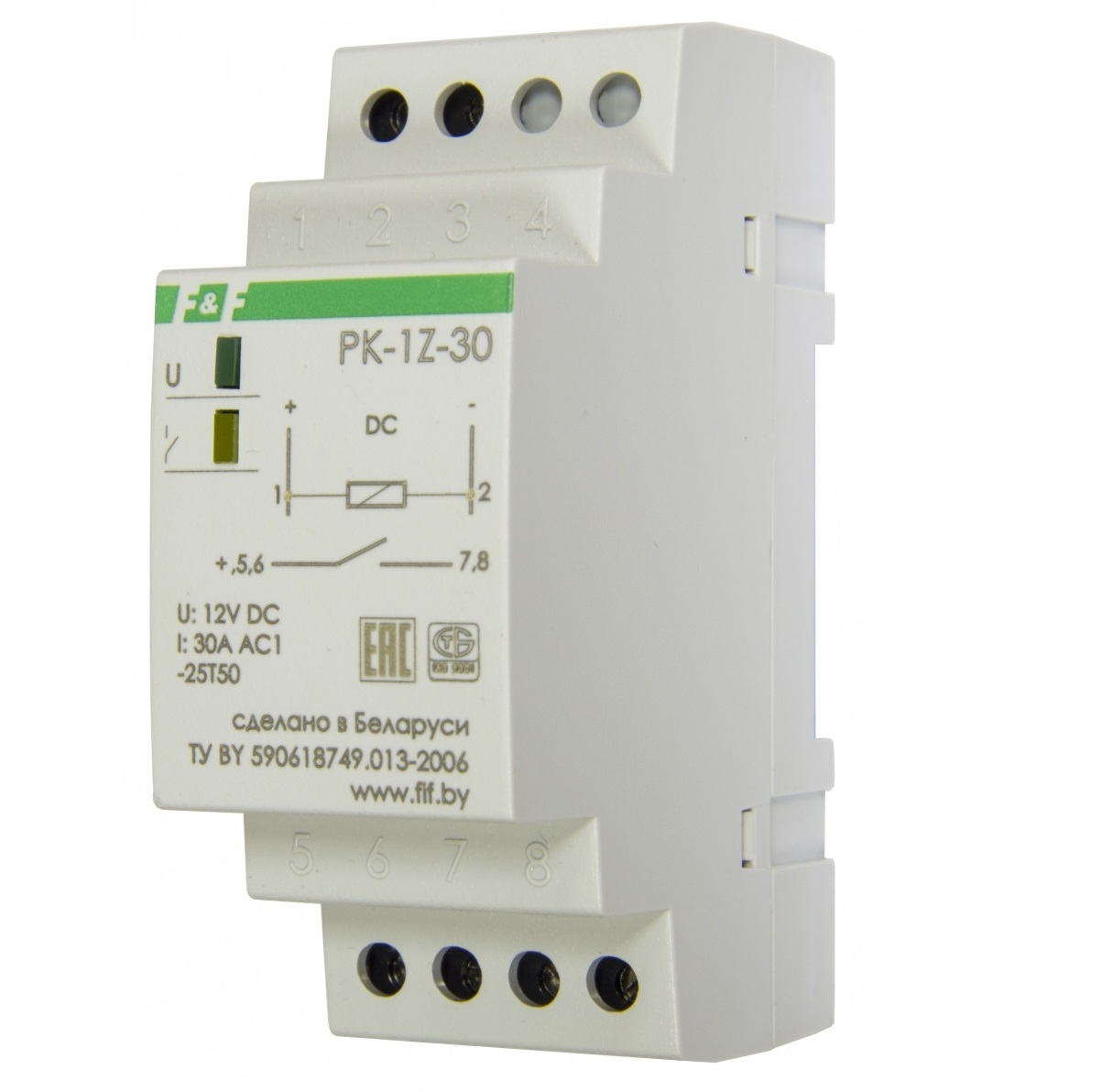

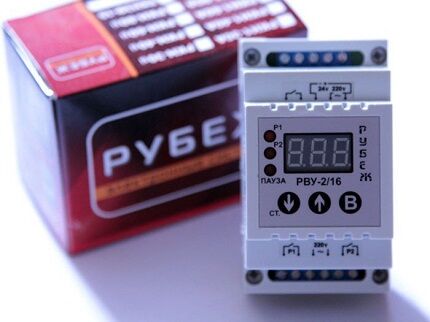

Промежуточное реле на Din-рейку

По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.

По назначению устройства делятся на следующие категории.

  • Комбинированные взаимозависимые приборы, функционирующие в группе.
  • Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
  • Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.

По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.

Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.

По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.

Есть группа реле защиты, по принципу действия похожих на промежуточные. Различают полупроводниковые приборы, индукционные, поляризационные и электромагнитные. Например, устройство контроля фаз – реле kv.

4. Электрическая схема реле

На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле. Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.

Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

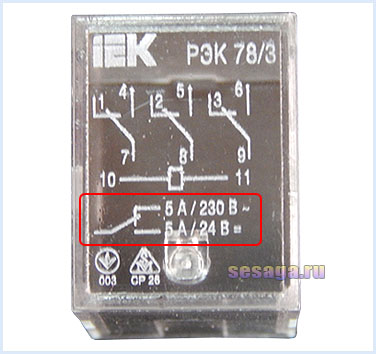

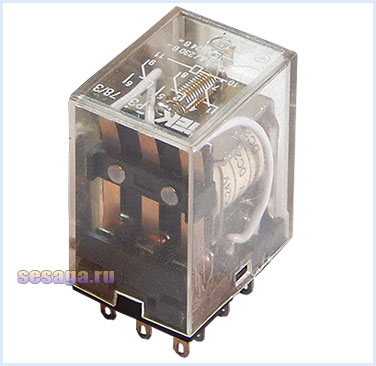

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.

На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов:
7 — 1 — 4
8 — 2 — 5
9 — 3 — 6

Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.

Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.

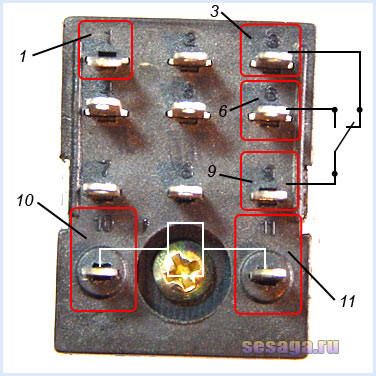

На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.

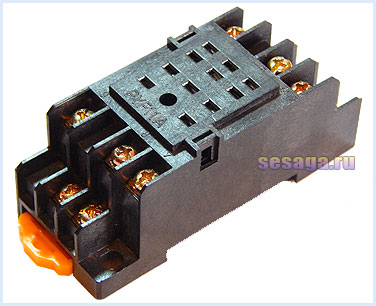

Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.

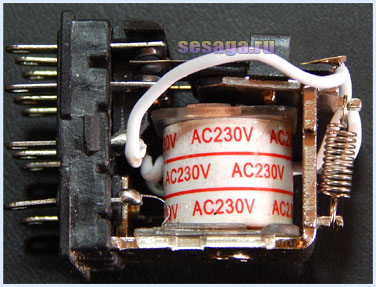

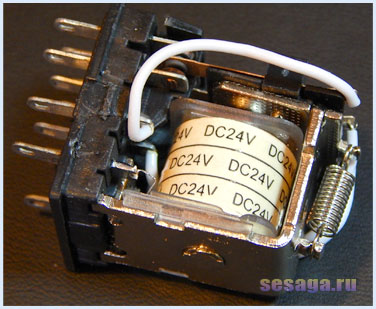

Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.

На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.

До встречи на страницах сайта.
Удачи!

Литература:

Параметры

У каждого отдельного промежуточного реле есть определенные технические характеристики. Рассмотрим их на примере отдельных моделей.

ПЭ-46, ПЭ-46-1:

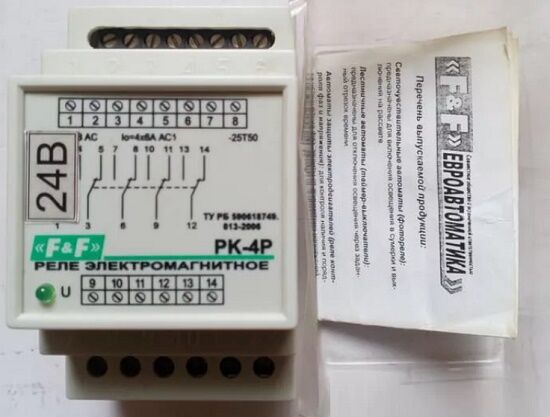

РК-4Р с розеткой:

РПГ – это особенный вид промежуточных реле, которые называются герконовые, чаще всего их подключение производится в промышленных условиях. Стандартно герконовое реле используется в сложных автоматических цепях с напряжением от 16 до 42 Вольт, помогает контролировать выпрямленный трехфазный ток, могут контролировать микропроцессорное производство.

Маркировка этого типа расшифровывается иначе, чем у обычного устройства. РПГ-Х1-ХХ-Х-Х-ХХ:

  1. РПГ – на герконах;
  2. Х – вид установки проводов (винтовое крепление, спайка);
  3. 1 – вид геркона;
  4. ХХ – контакты, может быть от 1 до 10;
  5. Х- обмотки (данные приборы бывают однообмоточными или двухобмоточными);
  6. Х – количество однотипных промежуточных устройств в корпусе;
  7. ХХ – исполнение по климату.

МКУ являются одними из первых реле, которые использовались для коммутирования отдельных проводов на производственных автоматизированных работах. Оно относится к нейтральным двухпозиционным устройствам для контроля сигнальных цепей. Принцип работы отличается от классического за счет использования дополнительной магнитной полосы внутри корпуса.

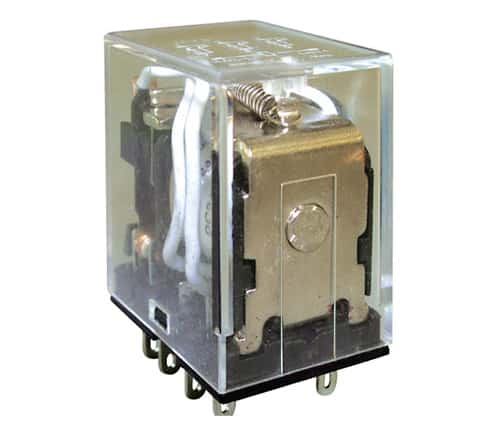

Фото — ЭТК Урал

Плоский якорь и Ш-сердечник образуют сильную магнитную часть, визуально схема немного напоминает реле стартера ВАЗ. Сердечник изогнут особенным образом, позволяющим разделить его на две отдельные части, описанные ниже. В сердечнике устанавливается катушка с пластмассовым корпусом. Сердечник разделяется на несколько групп контактов. С правой стороны детали устанавливаются полюса, на них расположен медный виток, замкнутый накоротко. У этой серии усиленная магнитная система, она при помощи винтового крепления установлена на плате. В это же время, у левой части сердечника установлен якорь и его ограничитель. Он производится из легированного листового стального проката.

Это промежуточное электромагнитное реле 220в можно установить на дин рейку.

Параметры работы МКУ:

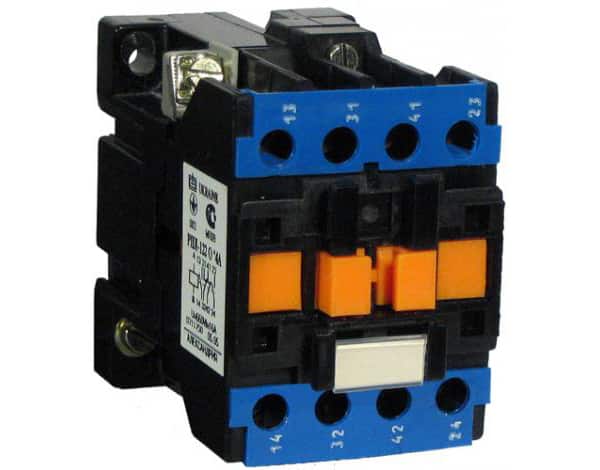

Фото — РПЛ 122

Устройство типа РПЛ бывает нескольких исполнений. Наиболее популярна модель РПЛ-122:

Характеристики промежуточного реле Schneider Electric серии K:

РПУ-3М:

Купить нужное промежуточное реле Finder, ИЭК, ABB, CR-M можно в любом электротехническом магазине. Стоимость зависит от типа устройства. В среднем цена колеблется в пределах от нескольких десятков долларов до сотен.

Нюансы подключения и регулировки

После установки промежуточного механизма его необходимо подключить к электросхеме. Для этого будут задействованы контакты катушки, а также дополнительные связующие элементы. Обычно, в устройстве насчитывается несколько контактных пар: NO – нормально-открытые и нормально-закрытые (NC).

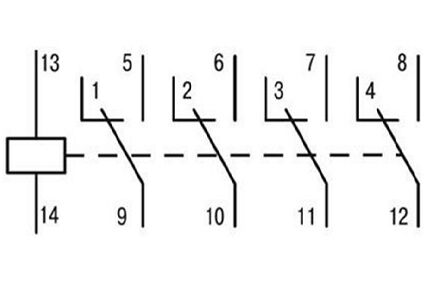

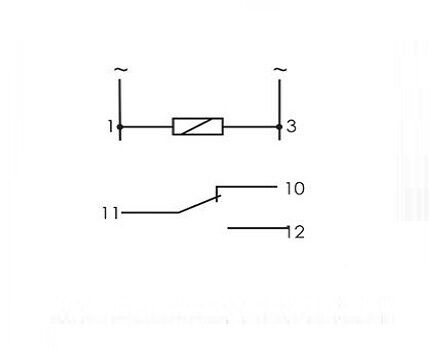

Распределение групп в представленной электросхеме: 10-11 – нормально-замкнутые контакты; 11-12 – нормально-разомкнутые; контакты 1 (фаза) – 3 (ноль) – напряжение питания реле

В первой позиции предполагается полное лишение подачи сигнала на катушку. Поскольку в ней нет полярности, внутреннее соединение контактной группы может выполняться в хаотичном порядке.

Для подключения обзорного механизма рассмотрим схематические указания. Предполагаемое напряжение в катушке может составлять: 12, 24 или 220 В.

Электросхема прибора без подключения к сети. Его установка осуществляется в схемах управления и автоматики. Месторасположение – между главным исполнителем и источником задачи

Регулирование электронного пускателя разберем на примере самой распространенной модели РП-23.

Процесс состоит из следующих этапов:

  1. Проверяя напряжение пуска и возврата с подачей источника гальванического тока на катушку, осуществляем нерезкое регулирование.
  2. На момент притягивания якоря у подвижного узла системы должен быть совместный ход 0,1-1,5 мм. Методом подгиба хвостовика на Г-образную пластину осуществляем корректировочную процедуру.
  3. Между активным и неактивным контактом уровень зазора устанавливается в пределах значений 1,5-2,5 мм. Настройка прогиба выполняется поджиманием угольника неподвижных контактов и верхнего упора подвижной системы.
  4. При конечном расположении якоря (замыкание) провал неактивных контактов будет 0,3-0,4 мм.
  5. В середине плоскости подвижные и неподвижные контакты должны совпадать. Корректировка производится путем перемещения пластины и направляющей скобы.

Таким же методом воспроизводится и настройка параметров реле РП-25, однако исключается зазор между катушкой с сердечником и якорем в притянутом состоянии.

О чем расскажет маркировка?

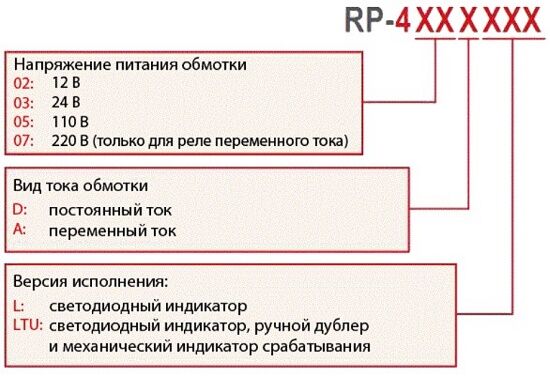

В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.

Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов – до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично

Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:

  1. РЭП — реле электромагнитное промежуточное.
  2. 37 (Н) – номер разработки.
  3. (*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
  4. (*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
  5. (*) — значение исходя из численности обмоток;
  6. (*)(*) — числовое значение замыкающих и размыкающих контактов;
  7. (*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
  8. (*)(*) — обозначение электросилы удерживающих обмоток;
  9. (*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
  10. (*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.

При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать.

Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов. Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.

Область применения

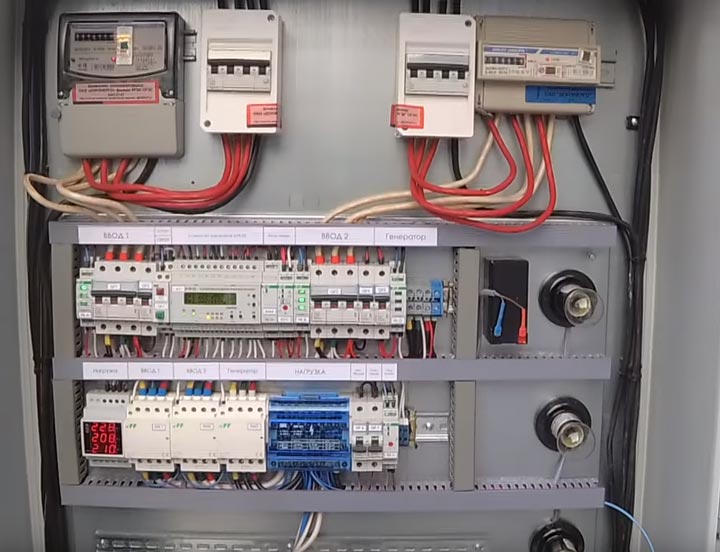

Промежуточное реле в электрощитке

РП есть почти во всех схемах питания, управления и защиты. Коммутационные аппараты используются в подстанциях, диспетчерских, котельных. На производственной линии прибор может выполнять как одновременно, так и последовательно несколько коммутаций в цепях управления или питания. РП широко используют для вычислительной техники, в телекоммуникациях, средствах управления и прочих электронных приборах.

В системах водоснабжения и подогрева при включении глубинного насоса питание поступает на катушку. При замыкании контактов начинает работать система контроля. Дисплей отображает параметры напряжения, фазные токи нагрузки, при необходимости температуру и другие данные в зависимости от сложности схемы.

В системе подогрева реле выступает как усилитель управляющего сигнала. Тепловой датчик подает сигнал, который включает РП. Контакты последнего подают напряжение на обмотку, после чего контакты замыкаются. Таким образом происходит подключение питания к тэну, кипятильнику, бойлеру и другим мощным нагревательным приборам.

Выводы и полезное видео по теме

Принцип работы электромагнитного реле, где применяются, также рассмотрены основные показатели надежности приборов. Подробнее в видеоматериале:

Выбрав необходимую модель устройства, переходим к ее подключению и настройке. Основные нюансы описаны в представленном сюжете:

Технологические разработки конструкций промежуточных реле всегда были направлены на уменьшение массы и габаритов, а также увеличения степени надежности и удобства монтажа приборов. В итоге небольшие контакторы стали размещать в герметичном кожухе, заполненным сжатым кислородом или с добавлением гелия.

За счет этого, внутренние элементы имеют больший эксплуатационный срок, бесперебойно выполняя все заложенные команды.

Расскажите о том, как выбирали промежуточное отключающее устройство для домашней электросети. Поделитесь собственными критериями выбора. Пишите, пожалуйста, в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.
