Проверяем антенный кабель на исправность. Есть ли в телевизионном кабеле напряжение

Содержание

Телевизионная антенна — это устройство, предназначенное для приёма сигнала на передающее оборудование. И, в зависимости от того, какой используется аппарат и происходит приём определённого количества и качества каналов. Сейчас, в большинстве случаев, применяются спутниковые антенны. Они комплектуются определённым набором оборудования: тарелка, кабель, конвертер, ресивер и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?

Но, как и любая другая техника, это устройство может дать сбой не только при механических повреждениях, но и при неправильном подключении. В таких ситуациях необходимо знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.

Существует ряд причин, по которым не работает спутниковая антенна на ТВ:

  • Отсутствие цепи питания в потоке ресивер — конвертер (обе шкалы нулевые, значит, нет контакта).
  • Антенна не настроена (есть шкала силы сигнала, но нет шкалы качества).
  • Неисправен конвертер (сила сигнала может присутствовать, а шкалы качества нет).
  • Слетела память в настройках ресивера (при длительном «отдыхе»).

Как проверить антенну тестером (мультиметром)

В первую очередь следует обратить внимание на ТВ-кабель. Он должен быть целым, и без каких-либо пережимов.

  1. Если это многоэтажный дом, то проверять придётся только работоспособность одного конца кабеля (со штекером). Для этого применяется мультиметр (тестер), измеряющий сопротивление между оплёткой и центральной жилой провода. Нормальным показателем считается значение в несколько десятков Ом. Если же оно больше или близко к «0», произошёл обрыв или замыкание. В этом случае лучше узнать, есть ли сигнал у соседей и, если есть, то проблема находится в распределительной коробке или на участке от неё до штекера.
  2. Если это частный дом, то можно проверить сопротивление обоих концов ТВ-кабеля. Для начала нужно выключить всю технику из розетки. Затем отсоединить провод от антенны и от телевизора. И точно также проверить тестером оплётку и центральную жилу на замыкание. Здесь на исправность кабеля показывает бесконечное значение сопротивления. Но, если замкнуть центральную жилу и оплётку, мультиметр должен показать значение близкое к «0».

Когда прибор выявляет неисправность, необходимо, для начала, найти уязвимое место кабеля. Обычно это происходит в местах резких перегибов, соединённых отрезков или раскачиваемых ветром. В случае, если с ТВ-проводом всё в порядке, причину неполадок следует искать в другом месте.

Напряжение переменного тока на коаксиальном кабеле (кабельное ТВ)

У меня проблема с кабельной коробкой (с DVR). Каждое утро он отображает слово «Boot». Я должен перезагрузить его, чтобы восстановить кабельное обслуживание. Я позвонил в компанию кабельного телевидения (Comcast), и они вышли и заменили ящик DVR, а также его компаньон. Comcast заявила, что каждую ночь они перезагружают ящики X1, и моя во время перезагрузки висит.

Новые коробки не помогли. Я снова позвонил, и они отправили другую технику. Эта технология провела некоторые испытания и заявила, что есть AV-напряжение на всех четырех моих кабельных линиях.

У меня гораздо больше деталей, но когда я включил его и попытался отправить этот вопрос, я получил ответ, в котором этот вопрос выглядит как спам.

Кто-нибудь испытал эту проблему с напряжением переменного тока на кабельных линиях?

Здесь более подробно. , , , , Кабель входит в мой дом (который заземлен с помощью заземляющего концентратора) и переходит в усилитель сигнала. У меня есть четыре кабельных линии для дома, идущих на 4 разных телевизора от усилителя. Если я отсоединяю любую из этих строк домашнего прогона и используя измерение вольтметра от центрального проводника или самого разъема, я получаю где угодно от 42 В переменного тока до 54 В переменного тока (в зависимости от того, какая строка я измеряю). Когда кабель все еще отсоединен от усилителя, я затем измерил его в кабельной коробке. Я отсоединил кабель от стены (кабель все еще подключен к кабельной коробке). Я получаю такое же напряжение переменного тока. (Измерение от кабеля к заземляющему контакту на стандартной розетке 120 В). Кабель также подходит как кабель HDMI, идущий от кабельной коробки к телевизору. Я отсоединяю кабель HDMI от телевизора и измеряю внешний экран на кабеле HDMI на землю и снова, переменное напряжение (????).

Затем я измерил со спины на одном из моих телевизоров от разъема коаксиального кабеля к земле и AGAIN AV напряжения? Никакие другие кабели не были подключены к телевизору, кроме линии питания 120 В. Я попытался изолировать, какая схема может вызвать эту очень странную проблему. Кстати, все четыре телевизора находятся на разных цепях, выходящих из моей панели выключателя. Если бы я отключил схему, которую я измерял, очевидно, напряжение AV исчезнет. Однако я не смог изолировать ни одну схему. В итоге я позвонил электрику.

Он вышел и был озадачен с самого начала. Он отключает каждый провод заземления И нейтральный провод от панели один за другим, но мы не можем изолировать плохой контур. Он проверил все основания и выходы, к которым подключены телевизоры и кабельные коробки, и все было хорошо. Я забыл упомянуть выше, что, если мы подключим кабель обратно к кабельному усилителю (который заземлен), я не получаю AV-напряжения обратно в кабельных коробках. Чтобы попытаться сузить это, я получил свой генератор и подключил к нему один телевизор с кабельной коробкой. Телевизор и кабельная коробка были полностью отключены от чего-либо в моем доме. Он был связан только с удлинителем моего внешнего генератора, и я смог измерить напряжение AV на коаксиальном кабеле, выходящем из кабельной коробки. Электрик сдался. Но теперь я получаю 200 долларов, и у меня все еще есть проблема, когда каждое утро приходится перезагружать мой кабель.

Tester101♦

Является ли заземляющая втулка кабелем, правильно заземленной?

Tester101♦

Поскольку проблема связана с подключением кабелей к заземленному устройству, я подозреваю, что кабель неправильно заземлен.

ThreePhaseEel

Можете ли вы измерить AC на экране коаксиального кабеля?

RJM

Кабель, входящий в мой дом, правильно заземлен, что, в свою очередь, вызывает коробку кабельного усилителя. Когда я отсоединяю один из моих кабельных каналов к одному из телевизоров, я вижу напряжение переменного тока на этом конкретном отсоединенном кабеле. Когда кабель питания отсоединен от кабельного усилителя, я могу измерить AC на экране, а также на центральном проводнике.

askentire.net

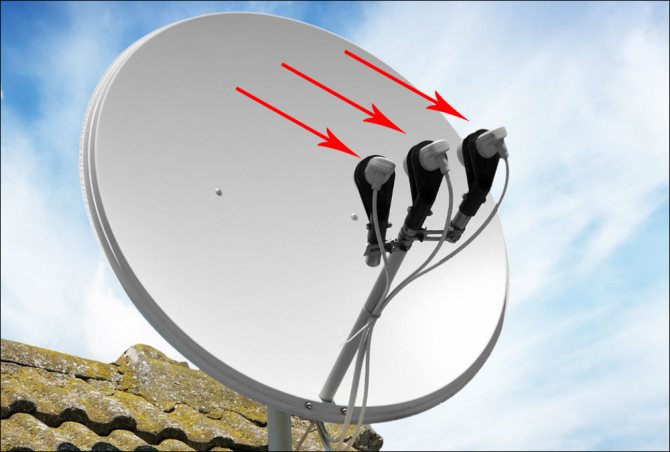

Как проверить головку (конвертер) спутниковой антенны

Самой распространённой проблемой спутниковых приборов является поломка головки антенны (LNB) или DISEQC (коммутатора). Обычно это понятно, если вдруг перестали показывать некоторые ТВ-каналы. Конвертер может выйти из строя из-за атмосферных осадков, короткого замыкания и резких скачков напряжения.

Чтобы проверить, действительно ли эта проблема связана с неисправностью конвертера или дисека, необходимо:

  • Включить канал, который перестал работать.
  • Открутить LNB-головку от кабеля.
  • Отсоединить центральный провод от ресивера и подсоединить к LNB.
  • Если в этой ситуации канал начал показывать, то неисправен дисек (коммутатор). В противном случае сломан конвертер.

Но, если и при замене LNB-головки связи нет, то следует искать причину в настройках оборудования.

Подключение

Промышленный адаптер для подключения к телевизору соединен с блоком питания двухжильным проводом и имеет две клеммы для подключения антенного кабеля. Чтобы подключить кабель, требуется его правильно разделать. Кабель, который будет подключаться к антенне, состоит из центральной жилы, заключенной в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Как сделать блок питания из энергосберегающих ламп

Для того чтобы подсоединить кабель к адаптеру, нужно сначала аккуратно подрезать внешнюю изоляцию острым ножом на расстоянии 2-х см от края, стараясь не подрезать экранирующие проводники. Далее изоляцию стягивают с кабеля. Отступив 15 мм от края, срезают экран. Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно подрезают центральную изоляцию на глубину несколько миллиметров. Несколько раз изогнув кабель в месте надреза, нужно добиться, чтобы изоляция лопнула по кругу. Теперь ее нужно снять с жилы.

Важно! Нельзя подрезать изоляцию на всю глубину, поскольку центральная жила в месте надреза сломается.

Как проверить сигнал ТВ-антенны

Это очень частая ошибка спутниковых систем. Вроде бы работало оборудование нормально, но в один прекрасный момент, при включении телевизора, на экране появляется окошко с надписью «Нет сигнала».

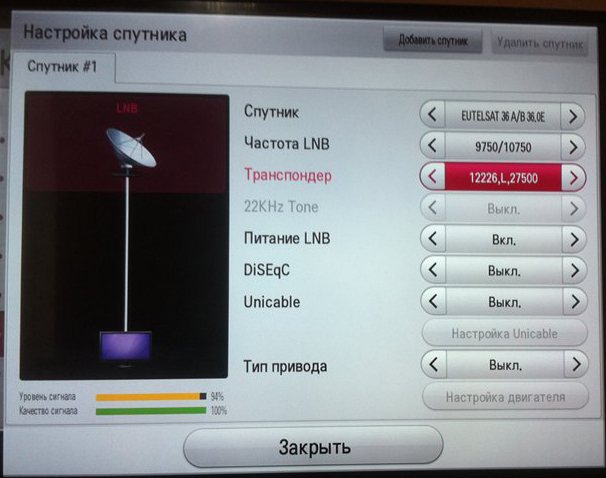

Для проверки уровня спутникового сигнала следует зайти в настройки ресивера:

  • Открыть «Меню» — «Настройки» — «Пароль» — «0000» — «Ручной поиск».

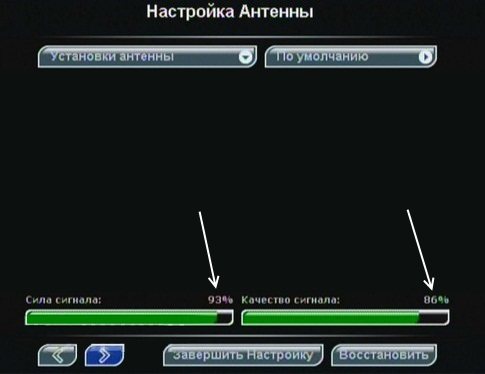

  • Должны появиться 2 шкалы: мощность и качество сигнала.
  • Если обе показаны в цвете и процентах, значит, трансляция временно отсутствует или прекращена подписка.

  • Нулевое значение обоих вариантов означает наличие проблемы.
  • Следует перезагрузить устройство (выключить на 1–2 минуты и снова включить).
  • Если ничего не изменилось, взять тарелку руками и поворачивать её, ища спутник, по горизонтали. Двигать тарелку следует с промежутком 1–2 градуса (при необходимости ослабляя крепежи) с перерывами в 3–5 секунд, для обработки цифрового сигнала. Для такой процедуры нужен помощник, который будет следить за изменениями в сигнальной шкале на телевизоре.
  • Если всё без изменений, следует ловить сигнал по вертикали. Для этого тарелку нужно нагибать вверх и вниз, по тому же принципу, что и по горизонтали.
  • При появлении сигнала в той или иной плоскости следует ослабить крепёжные винты и подстроить антенну.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.

  1. Сначала следует зайти в ручные настройки и записать параметры для спутника этого провайдера.
  2. Затем, взять устройство и подключить к другому спутниковому телевидению.
  3. После чего, в меню выбрать ручной поиск, где найти нужный спутник и выставить уже записанные параметры.

  4. Если обе шкалы цветные и в числовом значении, значит, ресивер исправен, иначе его придётся сдать в ремонт.

В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Настройка телевизионных антенн в условиях домашнего пользования, обычно производится с применением приемной и воспроизводящей бытовой аппаратуры, находящейся в квартире или доме. Наличие ресивера и телевизора в этом случае является достаточным для определения уровня сигнала и его коррекции. Речь, конечно же, идет о примитивном согласовании элементов цепочки, включающей в себя антенну, кабель и приемную телевизионную аппаратуру. Для более глубокой настройки специалистами применяются профессиональные измерительные приборы, которые позволяют во многом сократить время таких работ и упростить их выполнение. Использование таких устройств дает возможность в считанные минуты определить уровень сигнала и настроить принимающую антенну, в соответствии с паспортными параметрами принимающей бытовой техники.

Проверка исправности изоляции

Данное испытание проводят только с одного конца кабеля. Для этого зачищают проводники, включают мультиметр в режим измерения сопротивления, выбирают диапазон мегаом.

Не касаясь пальцами щупов, проверяют ими, нет ли пробоя между жилами.

Из-за емкости кабельных проводов на электронном дисплее вначале показания будут меняться, но в течение нескольких секунд емкость зарядится и на индикаторе должна высветиться единица в левой стороне экрана — это означает, что сопротивление настолько велико, что выходит за диапазон измерений.

Если же установится ноль, то это значит, что между жилами есть короткое замыкание. Бывает, что мультиметр показывает какое-то среднее значение. Если кабель новый, то он некачественный, и увлажнённая изоляция дает утечку, или же, может сказываться влияние электромагнитных помех.

В этом случае прибор переключают в более низкий диапазон — сотни килоом, и следят за показаниями — в случае электромагнитных наводок отображаемое на дисплее значение будет постоянно меняться, но если это неисправная изоляция, то показания будут стабильными.

Основные единицы измерения

Обязательно следует следить при проверке за руками — они не должны касаться щупов, чтобы не создавать погрешностей при измерениях. Часто таким способом можно проверить исправность проводки, находящейся во влажной стене, подключаясь к заведомо обесточенным и неподключённым к электроприборам проводам.

Прозвонка целостности проводника

В исправном кабеле каждая жила должна проводить электрический ток, и между ними не должно быть короткого замыкания.

Если кабель имеет маркированные провода, значит идентифицировать пары окончаний каждой жилы не нужно. В этом случае нет нужды подтягивать окончания кабеля в одно место, или тянуть провод от мультиметра к другому концу.

После проверки изоляции на пробой по описанному выше способу, достаточно будет зачистить и соединить в одну скрутку провода на одном конце кабеля, а на другом производить прозвонку.

Мультиметр переключают в режим измерения сопротивления, устанавливают самый низший диапазон — как правило, это 200 Ом, или специальный значок динамика специально предназначенный для прозвонки.

Мультиметр в положении переключения динамика для прозвонки

Всегда перед прозвонкой проверяют сам мультиметр — для этого соединяют два щупа вместе — тестер должен зазвенеть и показать ноль, уже после этого можно проводить измерения.

Для проверки будет достаточно подсоединить один щуп к любому проводу, а другим поочерёдно пройтись по всем жилам — везде они должны прозваниваться, то есть прибор должен издавать звуковой сигнал, если в нём присутствует данная опция, или показывать сопротивление, близкое к нулю.

Некоторые длинные кабели могут обладать сопротивлением в несколько Ом — это нормально. Если прибор показывает единицу справа — значит где-то в тестируемом проводе обрыв.

Как прозвонить проводку между распределительными коробками

Очень часто требуется найти окончания одного проводника в хитросплетении одноцветных проводов в распределительных коробках. В этом случае не обойтись без дополнительного проводника, с длиной большей расстояния между двумя коробками.

Сначала прозванивают сам дополнительный провод, потом один его конец подсоединяют произвольно к одному выводу в распределительной коробке, а к другому окончанию дополнительного проводника подсоединяют один из щупов мультиметра. Электропроводка должна быть обесточена, все розетки должны быть свободными, а выключатели выключены.

Оставшимся щупом проверяют выводы в другой коробке — тот, на котором тестер зазвенит, или покажет ноль и будет единым проводом. Его окончания маркируют, и таким же способом идентифицируют окончания остальных жил. Дополнительный провод и сами щупы лучше снабдить зажимами «крокодил», таким способом цепляя их на тестируемую жилу, что позволит проводить прозвонку проводки самостоятельно.

зажим крокодил

Если одна из жил перебита, то её находят методом исключения, идентифицировав и проверив остальные провода. Таким же способом можно осуществить прозвонку и проверку автомобильной проводки, предварительно отключив аккумулятор.

Альтернативные способы прозвонки

Если тестер отсутствует, то его можно заменить, используя аккумулятор или батарейки и лампочку. В разрыв данной цепи включают испытуемый проводник, процедура ничем кардинально не отличается — при исправной жиле лампочка должна светиться.

Профессиональные электрики для прозвонки также используют специальные телефонные трубки, при этом они могут переговариваться, прозванивая разные окончания проводки.

альтернативные способы прозвонки при помощи : а) простой батарейки и лампочки, б) тоже но с заземлением, в) с трубкой телефона через батарею и заземление и г) через трансформатор на разные напряжения с вольтметром или мультиметром

С использованием трансформатора, на одном конце кабеля подключают к проводам выводы вторичной обмотки, имеющие разные напряжения, которые измеряют на проводах другого окончания, тем самым их идентифицируя.

Прозвонка фаз

Также с помощью вольтметра фазируют провода в параллельно подключённых кабелях — для этого на них подают трехфазное напряжение — включенный между одинаковыми фазами вольтметр будет показывать ноль.

Тех же результатов достигают, делая прозвонку фаз при помощи двух последовательно соединённых ламп 220В — они не перегорят при подключении между разными фазами, и не будут светиться при включении на одинаковые фазы.

HQClear TV — это компактная антенна, которую можно взять с собой за город и на дачу, чтобы наслаждаться качественным телевидением. Она хорошо улавливает сигнал в любой точке России и даже в ближних зарубежных странах. Чтобы подключить устройство к телевизору, потребуется потратить всего минуту. При этом люди смогут бесплатно просматривать популярные телеканалы, причем не только российские, но и иностранные. Изделие прослужит не меньше 3-х лет даже при регулярном использовании. Главное, разобраться со способом применения, чтобы добиться идеального сигнала.

Однако многих людей интересует — HQClear TV развод или нет? Мнение пользователей интернета никогда не отличалось однозначностью, но положительных отзывов хватает, чтобы убедиться в реальности и действенности предложения.

Плюсы видны невооруженным взглядом. Прибор небольших размеров легко умещается на ладони, а значит легко поддается перевозке с места на место. Путешествия могли стать серьезной проблемой из-за хрупкости, но прочный корпус лишает HQClear TV этого недостатка.

HQClear TV выгодно выделяется на фоне аналогичных устройств, потому как отличается высоким качеством. Каждый человек может воспользоваться данной антенной и оценить ее работу.

Человека порадует стоимость антенны, потому как она в пределах доступного. Качество трансляции на высшем уровне, при этом сигнал будет приниматься в любом месте. Если человек передумает пользоваться устройством, то его можно вернуть в течение 14 дней с момента покупки. Не придется даже объяснять причины, достаточно лишь желания. Производитель обязательно вернет деньги, поэтому не придется жалеть о покупке.

HQClear TV — это компактная антенна, которую можно взять с собой за город и на дачу, чтобы наслаждаться качественным телевидением. Она хорошо улавливает сигнал в любой точке России и даже в ближних зарубежных странах. Чтобы подключить устройство к телевизору, потребуется потратить всего минуту. При этом люди смогут бесплатно просматривать популярные телеканалы, причем не только российские, но и иностранные. Изделие прослужит не меньше 3-х лет даже при регулярном использовании. Главное, разобраться со способом применения, чтобы добиться идеального сигнала.

Проверка TV сигнала без телевизора

Методика измерения уровня телевизионного сигнала без использования бытовых приборов, заключается в подключении соответствующей аппаратуры в цепь между антенной и ресивером, либо напрямую к антенному кабелю. Таким методом измерительное устройство фиксирует уровень входного сигнала, и специалист определяет его параметры. В соответствии с полученными результатами, настраивается встроенный приемный блок телевизора или же отдельно подключенного ресивера. Специалисту в этом случае, остается только правильно сориентировать приемную антенну и согласовать ее параметры с паспортными характеристиками приемной аппаратуры. Обычно антенну направляют таким образом, чтобы получить максимальный уровень TV сигнала.

Современные приборы для настройки стандартных и спутниковых антенн на сегодняшний день представлены в весьма широком ассортименте. К ним можно отнести:

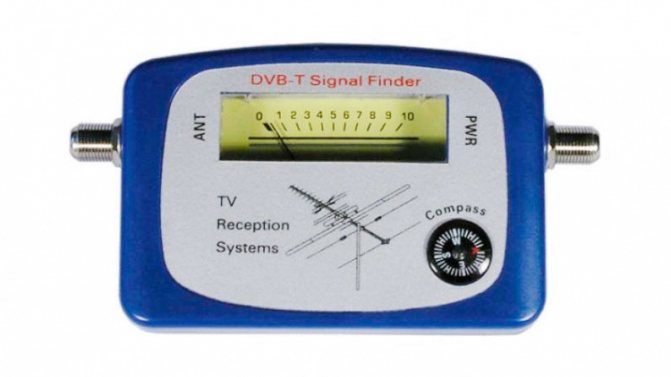

  • измерители уровня телевизионного сигнала со стрелочной или цифровой индикацией;
  • приборы с встроенным компасом, определяющим положение спутника;
  • устройства с собственным программным обеспечением и возможностью ввода дополнительных параметров настройки;

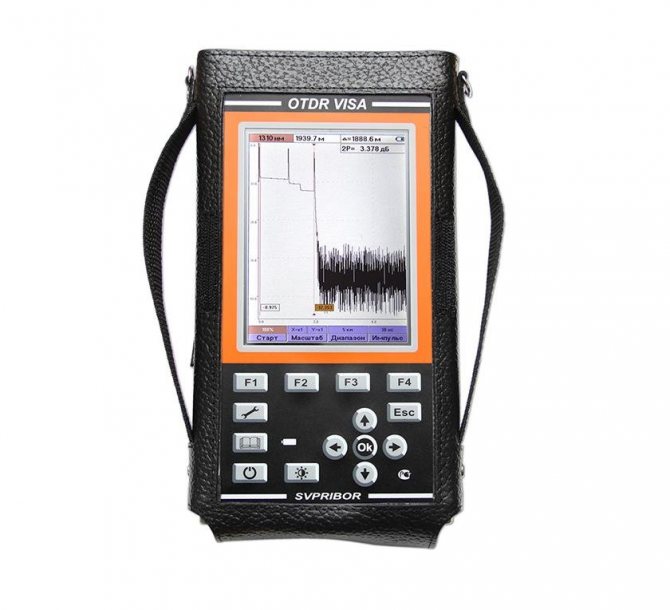

  • спектроанализаторы, использующиеся для более тонкой и точной настройки принимающей аппаратуры;
  • универсальные анализаторы, работающие в режиме TV приемника с поддержкой различных форматов изображения.

Выбор вида измерительной аппаратуры напрямую зависит от типа антенны и задач, которые ставятся перед специалистом.

Телевизионный кабель бьет током — возможные причины

Если антенный кабель бьет током, причиной этому может быть использование несертифицированных телевизоров или установка сплиттера без микросхемы.

Современные телевизоры имеют импульсные блоки питания, в которых установлены фильтры, состоящие из последовательно подключенных конденсаторов. Фильтры «серой» техники не предназначены для наших сетей и емкость конденсаторов в них выше допустимой. Поэтому, в соединении антенного гнезда с кабелем, появляется напряжение, которое может усиливаться, если кабельный усилитель подключен к другой фазе. При этом антенное гнездо телевизора нагревается, замыкает кабель.

В антенных крабах без микросхемы соединение проводов производится методом пайки или скрутки. При этом возникают возвратные токи, передающиеся на провод. В результате, телевизионный кабель нагревается или бьет током. Микросхемы современных сплиттеров устроены таким образом, чтобы отсекать возвратные токи.

Если телевизионный кабель бьет током или нагревается, мы найдем причину и устраним неисправность в минимальные сроки.

Уровень TV сигнала по ГОСТу

Уровень ТВ сигнала измеряется в децибелах (дБ), взятых в отношении к действующему напряжению (1 мкВ). Обозначение выглядит следующим образом — «дБмкВ». В соответствии с существующим ГОСТом величина этого параметра должна находиться в диапазоне от 60 до 78 дБмкВ (эти показатели ориентированы на пакет, включающий более двадцати программ). Оптимальный уровень телевизионного сигнала, при котором входное соотношение сигнал/шум имеет допустимые значения (26 dB), является показателем чувствительности телевизионного приемника. Этот параметр указан в паспорте устройства. Современные ТВ приемники рассчитаны на минимальный входной сигнал:

  • 32 dBmV в метровом диапазоне;
  • 37 dBmV в дециметровом диапазоне.

С учетом того, что приемлемое качество изображения наблюдается только при значении уровня сигнала, превышающем паспортный показатель чувствительности приемника на 20 dB, это значение на входе приемной аппаратуры должно варьироваться в диапазоне 52-57 dBmV.

Кроме этого показателя на характеристики сигнала оказывают серьезное влияние такие параметры, как соотношение уровней сигнала и шума, а также показатель уровня интермодуляционных (нелинейных) искажений. Обычно такие сложные измерения специалистами не производятся, но, тем не менее, качество изображения во многом зависит от них.

Согласно существующим стандартам (ГОСТ [2. 3]), величина этих параметров не должна превышать:

  • -72 дБ/мВт (70 мкВ) для метрового диапазона;
  • -69 дБ/мВт (100 мкВ) для дециметрового диапазона.

Чувствительность отдельно взятого видеоканала, с учетом ограничений, связанных с синхронизацией, напрямую зависит от минимального показателя амплитуды сигнала на входе телевизионного приемника, который обеспечивает устойчивую синхронизацию изображения. Значение этих параметров выглядит следующим образом:

  • в метровом диапазоне оно допустимо в пределах -75 дБ/мВт (40 мкВ);
  • в дециметровом — не должно превышать -72 дБ/мВт (70 мкВ).

Назначение усилителя

Уверенный прием программ для просмотра каналов по эфирному телевидению при помощи обычной антенны возможен только при небольшом расстоянии от передающего центра. Во всех иных случаях активную антенну дополняют усилителем приема. В качестве примера можно привести польские антенны, получившие широчайшее распространение, и антенны типа Дельта.

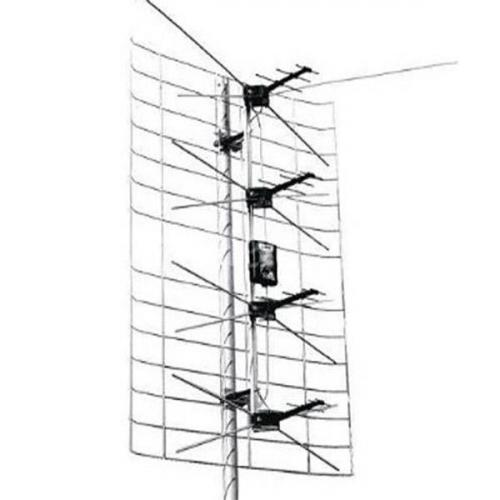

Польская антенна

Польская антенна

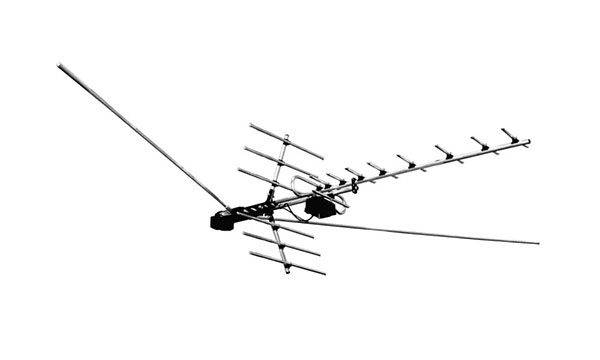

Антенна Дельта

Антенна Дельта

Основная функция телевизионного антенного усилителя:

  • увеличение уровня полезного сигнала до приемлемых значений;
  • снижение уровня помех.

Данные качества перечислены потому, что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех. Исходя из этого соображения, антенный усилитель находится в непосредственной близости от антенны, зачастую входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя поступает по антенному кабелю. Для выделения полезного сигнала антенна, как Дельта, так любая другая, подключается к телевизору через адаптер. Некоторые модели телевизоров или тюнеров имеют антенное гнездо, в котором уже присутствует напряжение. Таким образом, необходимость в блоке питания и адаптере отпадает, хотя и не исключает возможность их использования. Для этого в меню настроек ТВ обязательно есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Не допускается одновременная подача питания с антенного гнезда и внешнего блока питания, поскольку это может привести к выходу одного или нескольких устройств из строя. В лучшем случае пострадает качество приема.

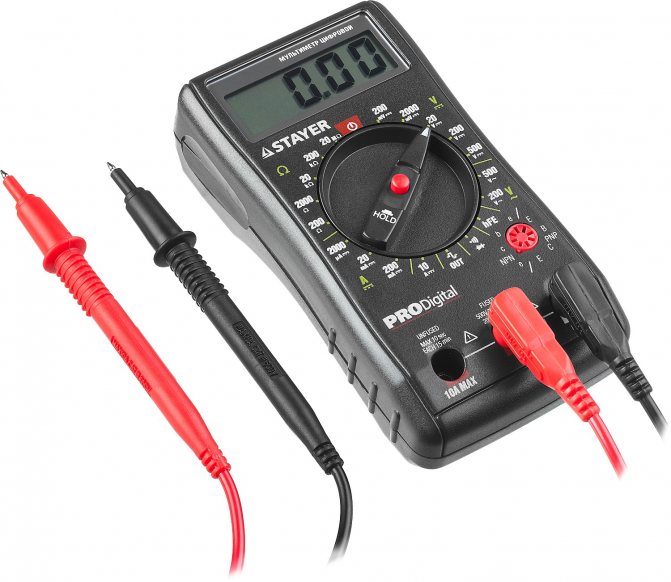

Измерение TV сигнала с помощью мультиметра

Мультиметр – это универсальный измерительный прибор, с помощью которого можно выполнить измерение напряжения, силы тока, сопротивления, емкости, индуктивности, а также осуществить прозвонку кабеля. Некоторые типы стационарных приборов этого типа укомплектованы блоком для измерения частоты. Хочется сразу отметить, что обычным мультиметром произвести измерение уровня ТВ сигнала невозможно. Если в прибор встроен измеритель частоты, появляется возможность во время настройки определенного канала, проверить соответствие заданного значения и реального показателя этого параметра при настройке антенны. В основном же мультиметр используется для измерения сопротивления антенного кабеля и проверки его целостности.

Особенности использования мультиметра

В том случае, если вы хотите определить целостность электропроводки в квартире, то вам необходимо знать особенности использования мультиметра. Для начала необходимо знать, что для таких целей не нужен дорогой прибор, можно обойтись и простым китайским тестером, который не обладает специальными возможностями.

Однако самым практичным вариантом является применение прибора с возможностью прозвонки. Для включения необходимого нам режима следует повернуть ручку тестера до значка, на котором изображен диод или же картинка волны. В таком режиме, в случае исправности проводника, будет слышен писк.

Звуковой сигнал будет появляться не всегда. Если провод неисправен, то на экране появится цифра один, которая обозначает, что сопротивления выше, чем предел в измерении. В том случае, если цепь исправна, то на дисплее появиться сопротивление проводника. В самом лучшем случае этот показатель должен быть около нуля, если проводник небольшой протяженности.

Прозвонка проводов и кабелей заключается в следующем:

  1. Необходимо включить мультиметр.
  2. Подключаем провода для измерения к мультиметру. Черный провод необходимо подсоединить к гнезду черного цвета, а красный — в гнездо красного цвета. Важно подключить провода именно так, чтобы при измерении не путаться с полярностью. В том случае, если вам необходимо просто узнать, цел ли провод, то положением проводников можно пренебречь.
  3. Дальше нужно включить тестер. Он может сразу включиться при выборе режима, или же это нужно сделать вручную, нажав нужную кнопку.
  1. Следующим шагом мы проверяем исправность прибора. Для этого нужно соединить щупы мультиметра между собой. Если разноситься писк, значит все в порядке и можно приступать к прозвонке кабелей.
  2. После этого следует взять проводник с хорошо оголенными проводами, без грязи и окисленного металла, и прикоснуться щупами к концам кабеля.
  3. Если цепь исправна, то вы услышите характерный звук, и на дисплее будет значение сопротивления или же просто ноль. Если на экране будет цифра один, а писк не прозвучит, то это значит, что цепь неисправна.

Буквально через несколько месяцев вся наша страна будет отключена от аналогово вещания. Учитывая, что у большинства стоят еще старые телевизоры, многие ринулись в магазины за приставками и более мощными антеннами. На этой ситуации не могли не нажиться различного рода мошенники и разводили.

Казалось бы, такое чудо техники должно дорого стоить. Однако HQClear TV на удивление обойдется вам дешевле, чем многие аналоги.

HQClear TV — это компактная антенна, которую можно взять с собой за город и на дачу, чтобы наслаждаться качественным телевидением. Она хорошо улавливает сигнал в любой точке России и даже в ближних зарубежных странах. Чтобы подключить устройство к телевизору, потребуется потратить всего минуту. При этом люди смогут бесплатно просматривать популярные телеканалы, причем не только российские, но и иностранные. Изделие прослужит не меньше 3-х лет даже при регулярном использовании. Главное, разобраться со способом применения, чтобы добиться идеального сигнала.

Измерение ТВ сигнала в СКТВ

Для выполнения измерений основных характеристик телевизионного сигнала в СКТВ (система кабельных телевизионных сетей или СКС система кабельных сетей) потребуется генератор сигналов, анализатор спектра и цифровой осциллограф.

К таким измерениям относятся:

  • Уровень импульсных шумов. Выполняется методом накопления разверток, по характеристикам которых с помощью специального ПО, рассчитывается такие характеристики выходного сигнала, как ширина и амплитуда импульсов, а также их периодичность. Подобные измерения проводится совместно с фиксацией уровня суммарной помехи. Развёртка должна фиксироваться с интервалом 2-8 секунд;
  • Уровень суммарной помехи. Такие измерения выполняются с помощью спектроанализатора путём фиксации данных спектрального анализа помехи, и производятся с интервалом 8-10 секунд. Тестирование проводится в течение восьми часов. При этом полоса пропускания прибора устанавливается:
  • по промежуточной частоте на 30 кГц;
  • по видео на 10 кГц;
  • детектор выводится в пиковый режим.

С помощью соответствующего ПО отстраивается спектральная мощность и определяется соотношение уровня мощности сигнала и суммарной помехи для отдельно взятого канала;

  • Определение АЧХ тракта. Определение этих характеристик основано на методе анализа искажений тестового сигнала определенной формы, поданного импульсным генератором на вход тракта. Для выполнения таких измерений необходимо наличие следующего оборудования:
  • Генератор импульсов, используемый в качестве источника тестируемого сигнала;

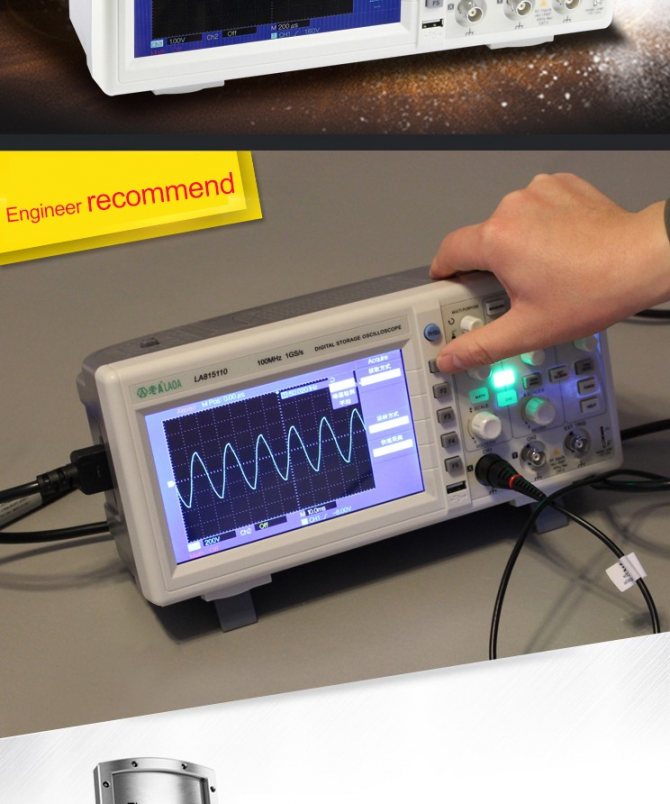

  • цифровой высокочастотный осциллограф (с полосой до 50 МГц), укомплектованный интерфейсом для передачи полученной информации;
  • устройство для хранения полученных результатов, подключенное к осциллографу.

Сопротивление на входе и выходе используемых устройств должно соответствовать показателю — 75 Ом.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В — 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Измерение ТВ сигнала в оптическом кабеле

Основным элементом оптоволоконных сетей является волокно, находящееся внутри оптического кабеля. Для обслуживания и тестирования таких систем, необходимо специализированное измерительное оборудование. Вот некоторые приборы, без которых никаких измерений на оптических линиях выполнить невозможно:

  • оптический рефлектометр (ОТDR) – дает возможность определения не только уровня потерь в системе, но и места повреждения оптокабеля;
  • оптический тестер — представлен в виде независимого источника излучения и устройства для измерения мощности оптического сигнала;
  • измеритель оптической мощности – производит регистрацию показателя уровня сигнала и отображает его численное значение на своем экране в Ваттах или дБм. Основной измерительный элемент прибора — фотоприемник.
  • дефектоскоп – вызывает красное свечение на поврежденных участках оптического кабеля;
  • идентификатор активных волокон – прибор предназначен для быстрого щадящего (неразрушающего цельности кабеля) метода определения наличия сигнала и его направления в оптоволокне. Он дает возможность без отключения передающей и приемной аппаратуры зафиксировать наличие сигнала, а также определить его мощность и направление.

Давайте разберемся, о каких характеристиках оптоволоконных коммуникаций идет речь при их обслуживании и ремонте. Первый показатель, на который обращают свое внимание специалисты, является уровень затухания оптического сигнала на определенной длине волны (измеряется в дБ). Данное значение характеризует качество оптоволоконного кабеля и уровень выполнения монтажных работ при его прокладке. Основными элементами системы, являющиеся причиной возникновения этого процесса, являются:

  • оптоволокно (потери измеряются в дБ на единицу расстояния);
  • сварочные соединения;
  • разъемы;
  • коннекторы;
  • делители и т. д.

Следующей немаловажной характеристикой для оптических коммуникаций является обратное отражение. Эта величина определяет мощность отраженного к своему источнику сигнала и также выражается в дБ. Основными причинами возникновения отраженного сигнала, как правило, являются механические повреждения оптокабеля (трещины), наличие механических разъемов, обрыв кабеля в месте подключения (свободный конец).

Использование выше перечисленных устройств позволяет специалисту добиться выведения выходного сигнала на необходимый уровень и обеспечить уверенную работу приемной аппаратуры, расположенной в квартире или доме. Так что, если у вас возникают проблемы с изображением в условиях СКТВ, стоит обратиться к оператору, предоставляющему вам эти услуги.

Телевизионная антенна — это устройство, предназначенное для приёма сигнала на передающее оборудование. И, в зависимости от того, какой используется аппарат и происходит приём определённого количества и качества каналов. Сейчас, в большинстве случаев, применяются спутниковые антенны. Они комплектуются определённым набором оборудования: тарелка, кабель, конвертер, ресивер и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?

Но, как и любая другая техника, это устройство может дать сбой не только при механических повреждениях, но и при неправильном подключении. В таких ситуациях необходимо знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.

Существует ряд причин, по которым не работает спутниковая антенна на ТВ:

  • Отсутствие цепи питания в потоке ресивер — конвертер (обе шкалы нулевые, значит, нет контакта).
  • Антенна не настроена (есть шкала силы сигнала, но нет шкалы качества).
  • Неисправен конвертер (сила сигнала может присутствовать, а шкалы качества нет).
  • Слетела память в настройках ресивера (при длительном «отдыхе»).

Прозвонка кабеля и проводов; методы, схемы, тестеры

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый — лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

Пояснения к рисунку:

  • A -электрокабель;
  • B — жилы кабеля;
  • С — источник питания (батарейка);
  • D — лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Как проверить антенну тестером (мультиметром)

В первую очередь следует обратить внимание на ТВ-кабель. Он должен быть целым, и без каких-либо пережимов.

  1. Если это многоэтажный дом, то проверять придётся только работоспособность одного конца кабеля (со штекером). Для этого применяется мультиметр (тестер), измеряющий сопротивление между оплёткой и центральной жилой провода. Нормальным показателем считается значение в несколько десятков Ом. Если же оно больше или близко к «0», произошёл обрыв или замыкание. В этом случае лучше узнать, есть ли сигнал у соседей и, если есть, то проблема находится в распределительной коробке или на участке от неё до штекера.
  2. Если это частный дом, то можно проверить сопротивление обоих концов ТВ-кабеля. Для начала нужно выключить всю технику из розетки. Затем отсоединить провод от антенны и от телевизора. И точно также проверить тестером оплётку и центральную жилу на замыкание. Здесь на исправность кабеля показывает бесконечное значение сопротивления. Но, если замкнуть центральную жилу и оплётку, мультиметр должен показать значение близкое к «0».

Когда прибор выявляет неисправность, необходимо, для начала, найти уязвимое место кабеля. Обычно это происходит в местах резких перегибов, соединённых отрезков или раскачиваемых ветром. В случае, если с ТВ-проводом всё в порядке, причину неполадок следует искать в другом месте.

Блок питания для антенного усилителя

Блок питания для антенного усилителя

Блоки питания, которыми комплектуются телевизионные антенны с усилителями, изготовлены с минимум затрат и такой же надежностью. Так как они обычно работают круглосуточно, то часто перегреваются и выходят из строя, даже при номинальном напряжении сети переменного тока.

Как уже упоминалось выше, блоки питания для антенн исполняются с минимумом затрат, обеспечивая ток потребления 20 мА при напряжении 12 вольт. Однако они поддерживают хорошую стабилизацию по напряжению, за счет применения в схеме стабилизатора на 12 вольт.

Давайте посмотрим на схему блока питания антенного усилителя.

Стандартная схема блока питания антенного усилителя

Из схемы видно, что БП антенного усилителя состоит из: трансформатора с встроенным предохранителем Т1, выпрямителя VD1-VD4, фильтра по низкой частоте C5 и по высокой частоте C6, стабилизатор напряжения DA1, а также индикатор напряжения 12 В HL1. Такая схема представляет собой нерегулируемый блок питания антенного усилителя.

Есть возможность регулировки уровня сигнала с помощью регулируемого блока питания антенного усилителя. Схема практически аналогична нерегулируемой, с одной добавкой в цепь стабилизатора напряжения по выводу 2 в разрыв вставлен переменный резистор, с помощью которого можно менять напряжение питания усилителя.

Своими руками

Приведенная выше схема потребляет от сети излишне большой ток. Если ее доработать, то можно в результате получить более экономичный блок питания, с улучшенными характеристиками. Вот схема экономичного блока питания для антенного усилителя:

Резисторы R1, R2 снижают собственное потребление БП, увеличено рабочее напряжение проблемного конденсатора C5, добавлены дополнительные фильтры L1C7 и L2L3C8.

Нет ничего сложного в том, чтобы сделать блок питания для антенного усилителя своими руками. Следует помнить, что самодельный блок питания антенны должен иметь низкое потребление и хорошую стабилизацию, иначе на экране будут проявляться помехи в виде снега, косых полос и широких черных полос.

Подключение

Чтобы подсоединить кабель к блоку питания для антенного усилителя нужно соединить антенный кабель со штекером. Первым делом нужно подготовить кабель. Отступаем от края кабеля полтора сантиметра и делаем тонкий круговой срез,

старайтесь не повредить тонкие волоски экрана под внешним слоем изоляции. Снимите срезанный кузок изолятора. Аккуратно и равномерно отогните волоски экрана, полоску фольги лучше удалите. Отступив от загнутого края оплетки 5 мм, сделайте еще один круговой срез внутреннего изолятора и удалите его. Просуньте кабель под крепления, и затяните винты.

Обратите внимание, металлическая оплетка должна касаться нижней залуженной площадки, иначе питание на антенну может не поступить. Не допускайте касания оплетки центральной жилы, будет замыкание и лампочка индикатор 12 В светиться не будет.

Если блок питания для антенного усилителя правильно соединить с кабелем, а так же кабель с антенным усилителем, то телевизор после настройки начнет показывать сразу.

Неисправности

К основным неисправностям антенного БП можно отнести:

  1. Неисправность трансформатора;
  2. Неисправность стабилизатора;
  3. Неисправность фильтра.

При скачках напряжения или перегрузке во вторичной цепи может перегореть предохранитель, встроенный в первичную цепь трансформатора. Выявить это можно измерив сопротивление на вилке блока питания. Отсутствие сопротивления может говорить о неисправности предохранителя или обрыве первичной обмотки трансформатора. Для проверки предохранителя нужно на трансформаторе разрезать изоляцию, под которой находится предохранитель и проверить его на целостность. Предохранитель обычно расположен в месте ввода сетевых проводов под изоляцию.

При неисправности стабилизатора напряжение питания антенного усилителя может, как понизится, так и повысится и привести к выходу из строя усилителя. Выявить это можно замерив напряжение на выходе блока питания.

Неисправность фильтрующих конденсаторов может привести к значительным помехам на изображении. Наиболее частое это появление на изображении 2 — 3 горизонтальных, широких черных полос, медленно перемещающихся по экрану.

Как и для всякого прибора, ресурс работы блока питания антенного усилителя ограничен. Выключать ли блок питания антенного усилителя? Если вы уезжаете надолго, то да нужно обязательно, но выключать каждый раз при выключении телевизора не стоит. Как известно, что большинство поломок электроприборов происходит именно в момент включения и выключения и выключая лишний раз срок службы антенного БП вы не продлите, а стоят они достаточно дешево так, что лучше потом купить новый.

data-matched-content-rows-num=»4,8″ data-matched-content-columns-num=»1,4″ data-matched-content-ui-type=»image_stacked» data-format=»autorelaxed»>

xn--80aanab4adj2bicdg1q.xn--p1ai

Как проверить головку (конвертер) спутниковой антенны

Самой распространённой проблемой спутниковых приборов является поломка головки антенны (LNB) или DISEQC (коммутатора). Обычно это понятно, если вдруг перестали показывать некоторые ТВ-каналы. Конвертер может выйти из строя из-за атмосферных осадков, короткого замыкания и резких скачков напряжения.

Чтобы проверить, действительно ли эта проблема связана с неисправностью конвертера или дисека, необходимо:

  • Включить канал, который перестал работать.
  • Открутить LNB-головку от кабеля.
  • Отсоединить центральный провод от ресивера и подсоединить к LNB.
  • Если в этой ситуации канал начал показывать, то неисправен дисек (коммутатор). В противном случае сломан конвертер.

Но, если и при замене LNB-головки связи нет, то следует искать причину в настройках оборудования.

Борьба с помехами установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Как проверить сигнал ТВ-антенны

Это очень частая ошибка спутниковых систем. Вроде бы работало оборудование нормально, но в один прекрасный момент, при включении телевизора, на экране появляется окошко с надписью «Нет сигнала».

Для проверки уровня спутникового сигнала следует зайти в настройки ресивера:

  • Открыть «Меню» — «Настройки» — «Пароль» — «0000» — «Ручной поиск».
  • Должны появиться 2 шкалы: мощность и качество сигнала.
  • Если обе показаны в цвете и процентах, значит, трансляция временно отсутствует или прекращена подписка.
  • Нулевое значение обоих вариантов означает наличие проблемы.
  • Следует перезагрузить устройство (выключить на 1–2 минуты и снова включить).
  • Если ничего не изменилось, взять тарелку руками и поворачивать её, ища спутник, по горизонтали. Двигать тарелку следует с промежутком 1–2 градуса (при необходимости ослабляя крепежи) с перерывами в 3–5 секунд, для обработки цифрового сигнала. Для такой процедуры нужен помощник, который будет следить за изменениями в сигнальной шкале на телевизоре.
  • Если всё без изменений, следует ловить сигнал по вертикали. Для этого тарелку нужно нагибать вверх и вниз, по тому же принципу, что и по горизонтали.
  • При появлении сигнала в той или иной плоскости следует ослабить крепёжные винты и подстроить антенну.

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.

  1. Сначала следует зайти в ручные настройки и записать параметры для спутника этого провайдера.
  2. Затем, взять устройство и подключить к другому спутниковому телевидению.
  3. После чего, в меню выбрать ручной поиск, где найти нужный спутник и выставить уже записанные параметры.
  4. Если обе шкалы цветные и в числовом значении, значит, ресивер исправен, иначе его придётся сдать в ремонт.

В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Ссылка на основную публикацию
