Прокладка кабеля под землей

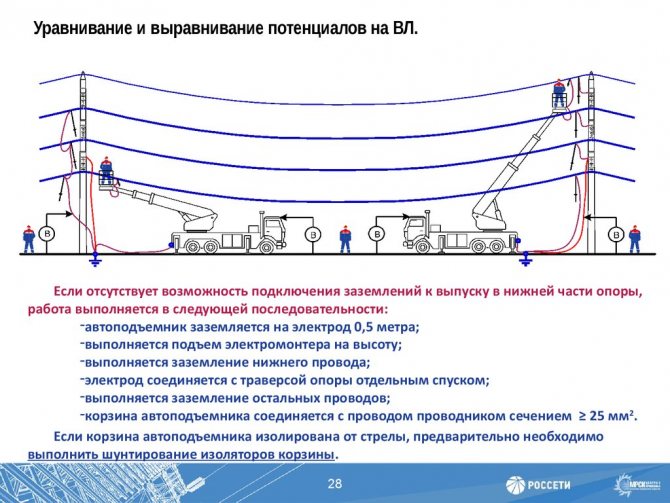

При электрификации дачного участка любой хозяин задается вопросом: какой метод прокладки кабеля выбрать – воздушный или подземный. Несмотря на то, что протягивание электрических коммуникаций по воздуху обходится несколько дешевле и кажется более простым, чем прокладка кабеля под землей, оно имеет ряд недостатков. Так, если объекты находятся друг от друга на приличном расстоянии, понадобится устанавливать дополнительные столбы. Нависание проводов над головой также не доставляет удовольствия. Поэтому в большинстве случаев люди останавливают выбор на подземном способе. В этой статье мы разберем, как должна производиться прокладка кабеля в траншее, и каковы особенности выполнения этой работы.

Как правильно проложить провода

Основные положения, которых придерживаются при монтаже электропроводки в квартире своими руками:

  • доступность всех ключевых элементов (счетчика, распределительных коробок, автоматов);
  • высота от пола до выключателя принимается 0,6-1,5 м, при этом его устанавливают так, чтобы дверь не мешала доступу;
  • высоту установки розеток принимают 0,5-0,8 м от уровня пола, чтобы предупредить попадание воды при затоплении;
  • расстояние от розетки до газовой или электроплиты, других коммуникаций должно составлять не менее 0,5 м;
  • прокладка электропроводки допускается только вертикально или горизонтально, обязательно составляется схема проводки.

Нормы рекомендуют следующий принцип расчета оптимального количества розеток: на каждые 6 м2 – 1 розетка. От этого правила можно отступить для кухни. Здесь разрешается увеличить количество мест подключения.

Разводка электропроводки в квартире выполняется так, чтобы исключить соприкосновение проводов с металлическими элементами строительной конструкции. Если канал предназначен для прокладки нескольких линий проводки своими руками, между ними оставляют расстояние не менее 3 мм. Лучше всего защитить каждую отдельным коробом или гофрорукавом. Соединение отдельных частей выполняют в распределительном коробе. Открытые части тщательно изолируют. Запрещено соединять вместе медный и алюминиевый провода.

  1. Можно быть уверенным, что электропроводка в квартире выполнена с соблюдением всех норм. Значит, она безопасна.

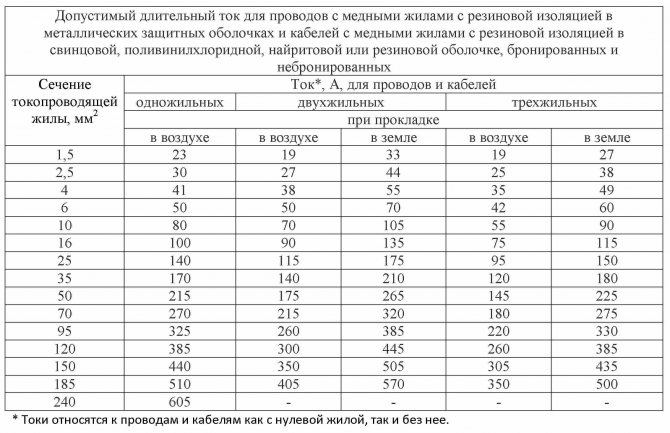

  2. Учтена мощность приборов, следовательно, можно без опасения пользоваться любой техникой.

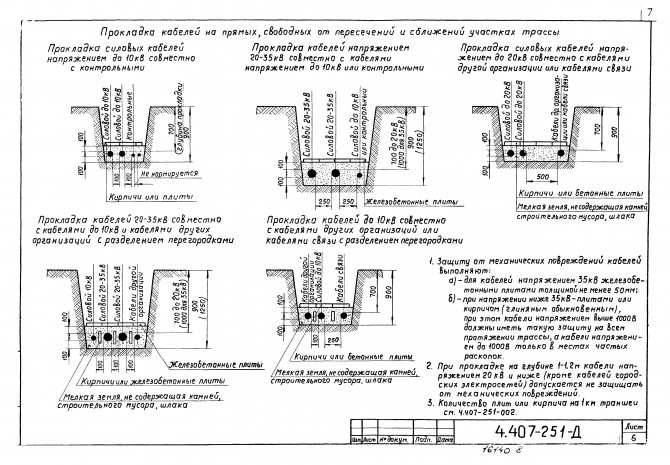

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус порядка 1,5 м. Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

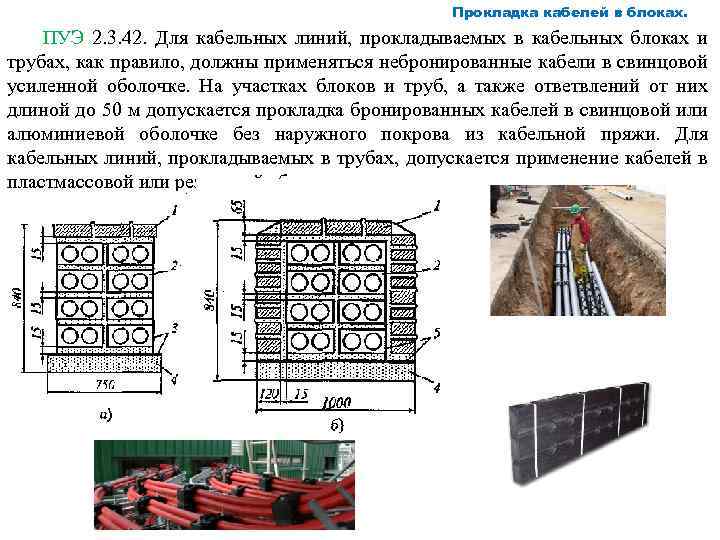

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

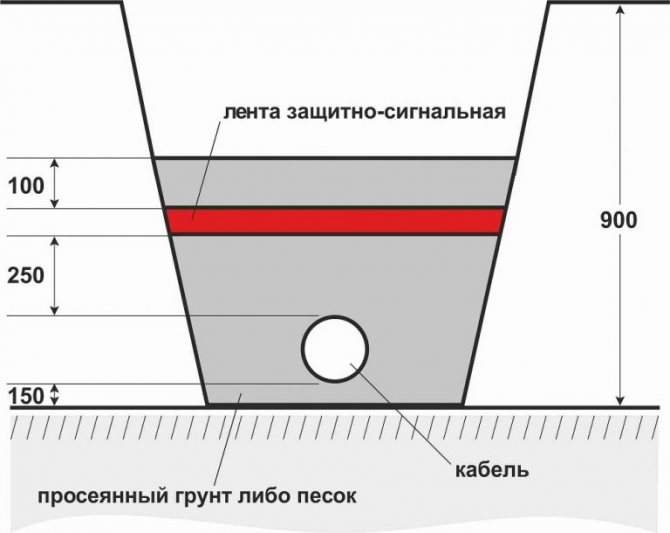

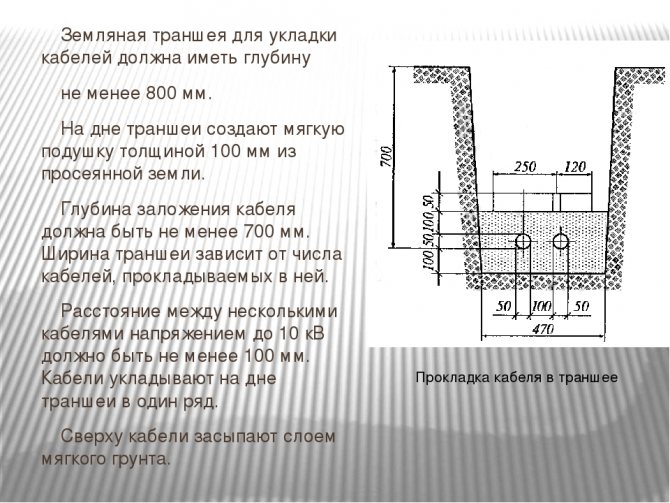

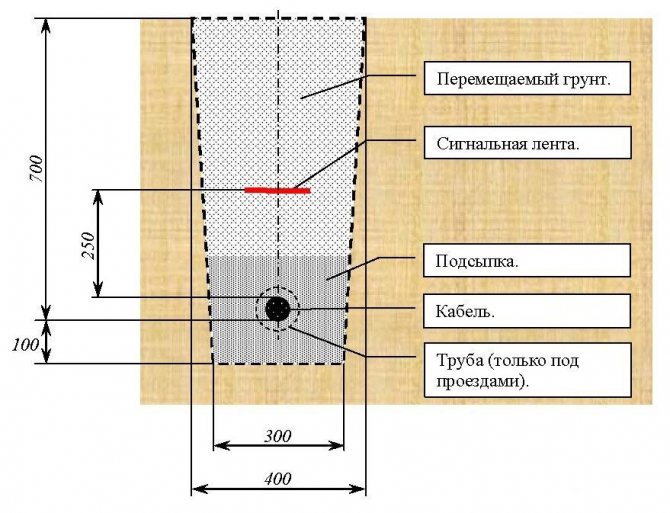

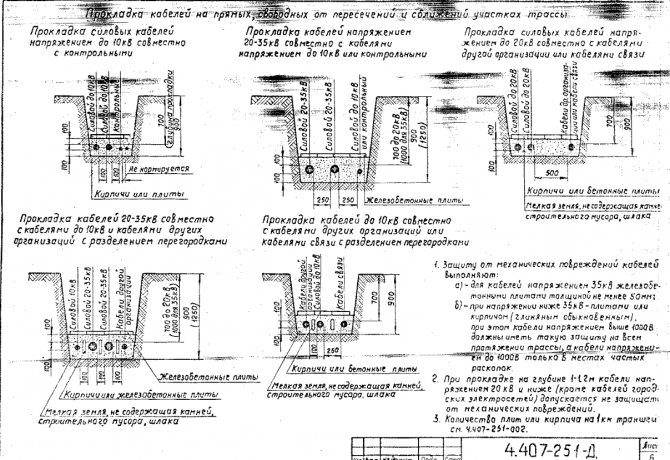

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

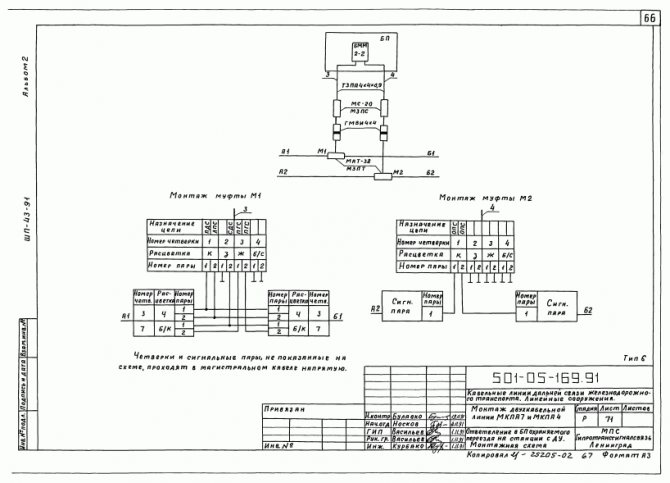

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

В чем преимущества способа

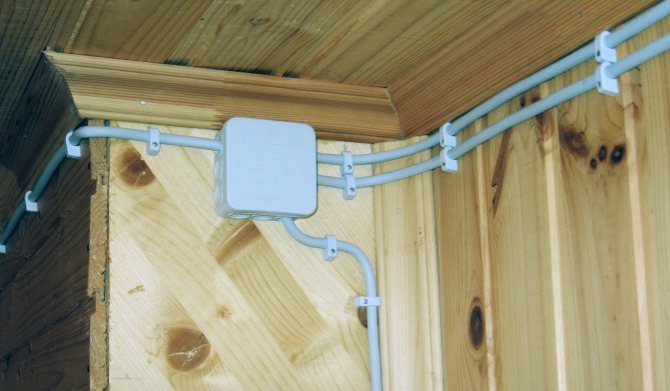

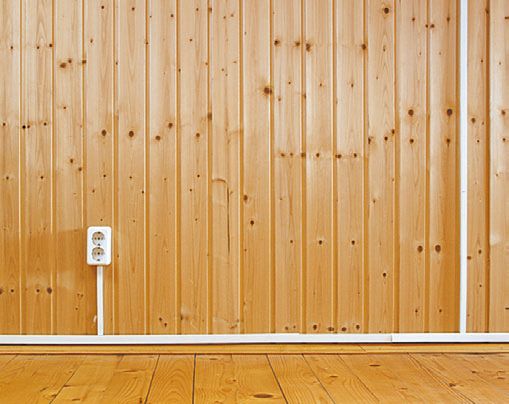

Открытая разводка кабеля по стенам применяется чаще всего не в домах и квартирах, а в садовых постройках на даче – гараж, хозблок, баня. Хотя если постараться и правильно подобрать материалы, то даже в частных домах и современных квартирах такой вариант монтажа электропроводки будет в выигрыше.

Преимущества открытой электропроводки заключаются в следующем:

  • более простой и быстрый монтаж, с которым может запросто справиться даже электрик-новичок;
  • потребуется меньше инструмента и материалов, чем при создании скрытой электропроводки;
  • от щитка или распределительной коробки можно в любой момент вывести новую группу проводов (к примеру, если захотите установить еще одну розетку);
  • в некоторых случаях такой вариант положительно влияет на интерьер помещения (к примеру, если в бане использовать крепление на фарфоровых роликах и изоляторах);
  • ремонт и обслуживание линии можно осуществлять, не нарушая декоративную отделку стен.

В то же время недостатками монтажа открытой проводки своими руками является повышенная опасность возникновения пожара, ограниченность в условиях применения и меньший срок службы электросети. Учтите и то, что трасса подвержена механическим повреждениям сильнее, нежели если ее провести в стенах.

Не прокладывайте открытую электропроводку на кухне так, чтобы на кабельные линии и розетки попадала вода и жар от плиты, также руководствуйтесь рекомендациями, описанными в статье об установке розеток на кухне https://samelectrik.ru/rozetki-na-kuxne.html.

Помимо этого ознакомьтесь с правилами прокладки наружной электропроводки по сгораемым основаниям в статье: электропроводка в деревянном доме. В общем случае нужно обеспечить минимальную вероятность возгорания, для этого нужно использовать кабель ВВГнг-LS, современные электроустановочные изделия и средства для монтажа, не поддерживающие горение.

Открытая электропроводка в частном доме

Порядок монтажа

Подготовительные операции

Правильная проводка – безотказная электрика в доме

Перед тем, как начать монтаж электропроводки собственными силами, следует провести целый ряд подготовительных операций, а именно:

  • Освободить стены от всех ненужных предметов и вещей;
  • Наметить трассу прокладки и места установки распредкоробок;
  • Произвести разметку точек установки розеток, выключателей и осветительных приборов.

Дополнительная информация. Независимо от способа укладки металлических труб, установочные изделия (розетки, коробки и выключатели) либо утапливаются в толщу стены, либо монтируются на специальных подрозетниках.

С внешним видом этих изделий можно ознакомиться на приведённом ниже рисунке.

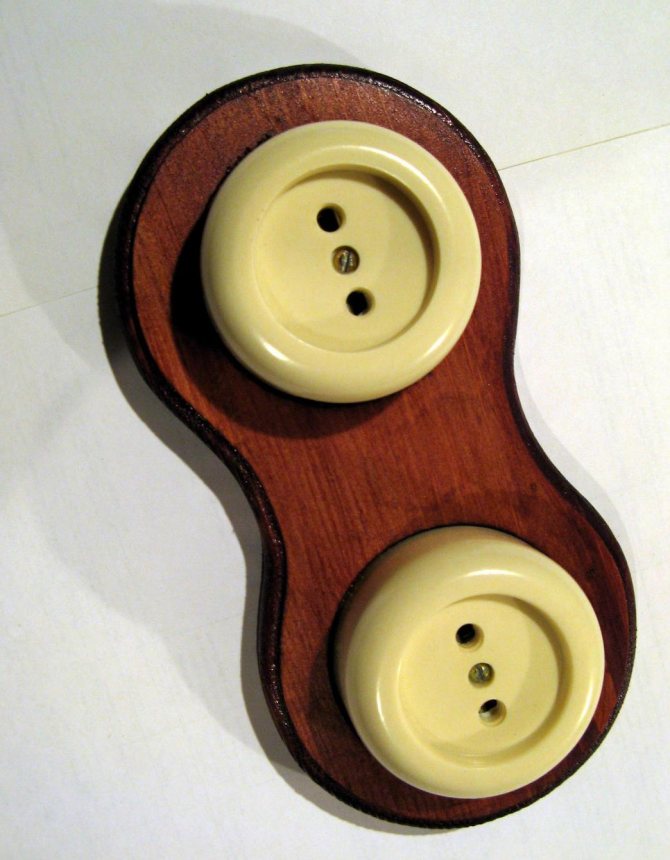

Классический деревянный подрозетник

Разметка будущей трассы под электропроводку должна осуществляться в строгом соответствии с требованиями ПУЭ. Последние предписывают при прокладке проводов делать по возможности минимум изменений её направления.

В случаях, когда конструктивные особенности стен не позволяют вести непрерывную линию прокладки, в определённых точках должны устанавливаться дополнительные распределительные коробки.

Требования к монтажу

Перед тем, как сделать электропроводку самостоятельно, согласно действующим нормативам, прежде всего, необходимо определиться с местами установки распредкоробок. Помимо этого, ПУЭ оговариваются следующие важные моменты предстоящих работ:

  • При монтаже коробок их не разрешается закрывать какими-либо элементами декоративной отделки стен, существенно затрудняющими доступ к ним при необходимости ремонта или обслуживания;
  • При заглублении труб в тело древесины (в соответствии с требованиями государственных стандартов) не должны нарушаться прочностные показатели стен и других конструктивных элементов зданий;
  • Сечения применяемых при монтаже труб (коробов) и толщина их стенок должны соответствовать характеристикам выбранного кабеля;
  • В ситуации, когда принято решение спрятать кабель в трубе или коробе, потребуется проследить за тем, чтобы он не занимал более 40% объема их внутреннего пространства и легко укладывался по всей длине проводки;
  • При размещении в этом пространстве нескольких кабелей занимаемый ими объем также не должен превышать 40 процентов;
  • Перед укладкой любого кабеля рекомендуется ещё раз проверить сопротивление его изоляции.

Учёт этого показателя необходим для полной уверенности в соответствии его характеристик требованиям ГОСТ (поскольку при хранении, перевозке и подготовке к укладке не исключена возможность повреждения изоляции).

Размещение установочных изделий

В том случае, когда специальные подрозетники решено не использовать при монтаже, а применяется розетка скрытой проводки, в местах установки высверливаются гнёзда диаметром, чуть большим, чем у подготовленного изделия.

Обратите внимание! Для этих целей удобнее всего воспользоваться электродрелью со специальной насадкой, называемой «коронка» (смотрите фото ниже).

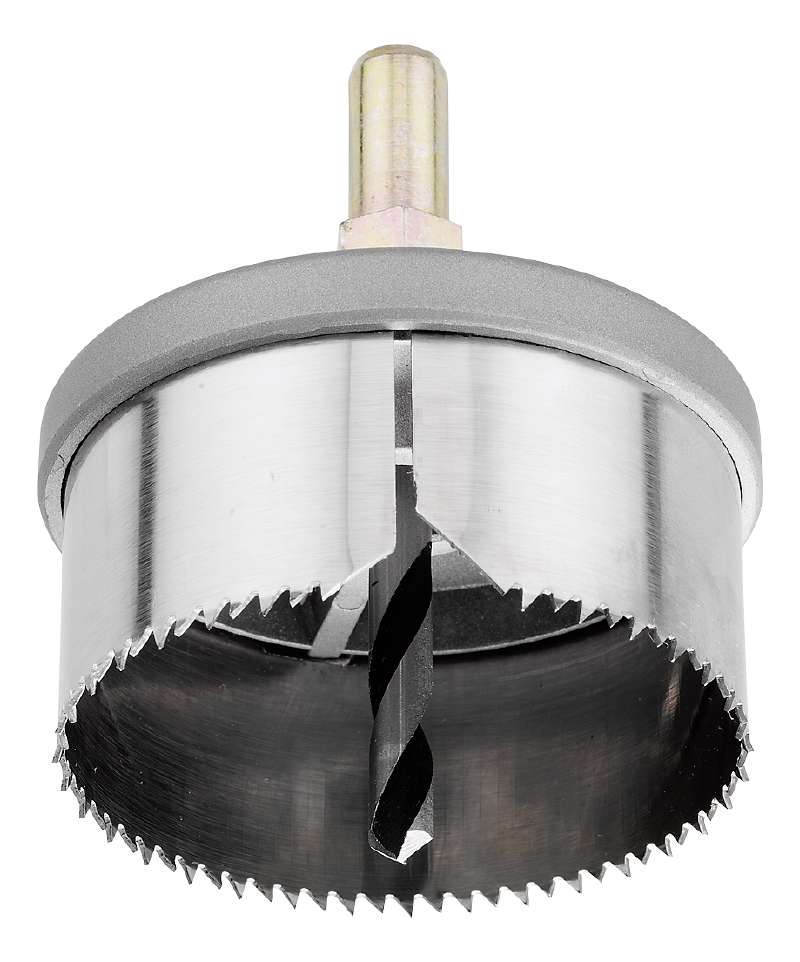

Насадка типа «коронка»

В просверленные таким образом гнёзда сначала вставляются металлические коробки, которые служат для размещения в них самих установочных изделий. При их монтаже необходимо соблюдать требования нормативов, предписывающие обязательное соблюдение строительных технологий. Они касаются производства работ по соединению металлических изделий в единую систему, для чего требуется сварочный агрегат. Объединение этих элементов системы в единое целое позволит впоследствии организовать надёжное заземление электропроводной сети.

При наличии непрерывности металлической связи такая защита выводится на электрический щиток, с центральной заземляющей шины которого она может быть подключена к подготовленному рядом с домом заземляющему устройству. С внешним видом ЗУ можно ознакомиться на приведённом ниже рисунке.

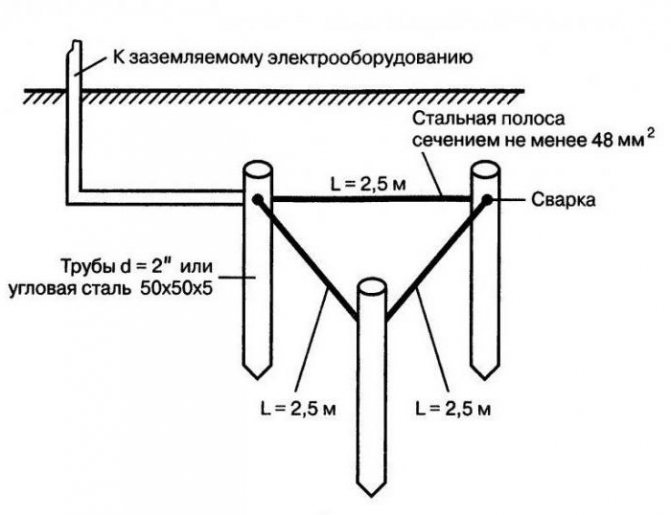

Внешний вид типового ЗУ

При эксплуатации выносного заземляющего контура необходимо будет внимательно следить за состоянием всех входящих в конструкцию элементов, не допуская коррозии электропроводящих шин и проводников.

Монтаж розеток и выключателей

Приводимое выше описание порядка организации монтажных работ касается случая, когда владелец частного деревянного дома располагает собственным сварочным аппаратом. Однако в условиях загородного хозяйства далеко не все пользователи обладают устройством, позволяющим соединять трубы и монтажные коробки методом сваривания.

В отсутствие специального агрегата допускаются следующие способы обустройства надёжной связи всех металлических частей системы:

  • В том случае, когда подводка к двухгнездным розеткам и отдельным 2-х контактным выключателям осуществляется по медным трубам, их открытые края, стыкуемые с установочными коробками, должны быть тщательно развальцованы;
  • При использовании стальных трубных изделий для надёжной их фиксации в металлических стенках вместо сварки может использоваться гаечное или болтовое соединение (фото ниже);

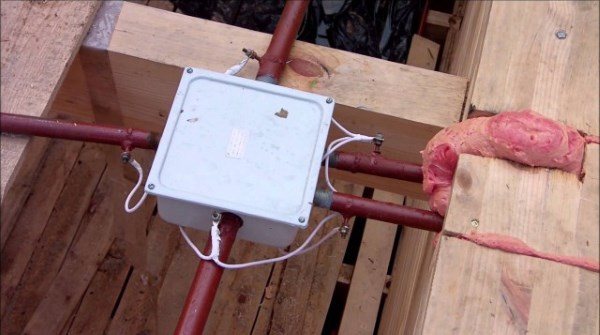

Соединение труб и коробок

  • Из рисунка видно, что на трубах нарезается резьба, после чего на них накручиваются корпуса установочных или распределительных коробок, впоследствии фиксируемых в заданном положении.

Во избежание возможных деформаций и коррозийного разрушения место их сочленения надежно фиксируется посредством гайки соответствующего типоразмера, а затем смазывается защитным составом.

Установочные коробки (их ещё называют «технологическими»), а также все другие монтажные изделия, согласно положениям ПУЭ, по своей защищённости от внешних разрушающих воздействий должны соответствовать классу IP-54. Данный класс для оборудования электроустановок гарантирует надёжную защиту всех установочных изделий от проникновения влаги и пыли в их внутренние пространства.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

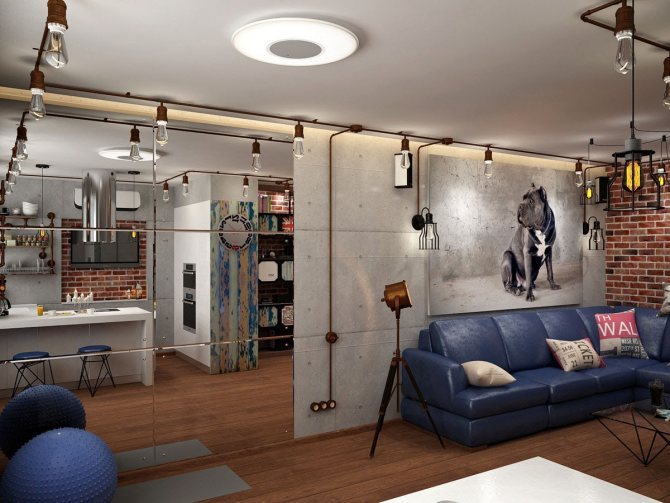

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Основные документы

Правила электромонтажа распространяются как на государственные структуры, так и на частных застройщиков. В соответствии с их положениями начальным этапом работы должна быть грамотно составленная схема проводки в квартире в многоквартирном доме. Бумага должна быть согласована в управляющей компании, которая выдает Технические условия.
Нормы прокладки электропроводки в жилых помещениях регламентированы такими актами:

  1. Правила устройства электроустановок (ПУЭ) — планирование и монтаж, соединения и коммутация, применение материалов.
  2. ГОСТ 31565-2012 — пожарная безопасность, предотвращение возгораний.
  3. ГОСТ 50571.15-97 — правила прокладки линий, способы монтажа на различных поверхностях.
  4. СП 256.1325800.2016 — заземление и безопасность, изоляция и размеры.
  5. СНиП 31-110-2003 — размещение приборов, расстояние и места установки.

Нарушение правил прокладки проводки в квартире влечет за собой административную и материальную ответственность.

ПРАВИЛА НАРУЖНОЙ ПРОКЛАДКИ

К наружной относят электропроводку, проложенную по внешним стенам строений, под навесами и между зданиями на опорах.

Наружный кабель прокладывается как открытым, так и скрытым способом с учетом следующих требований:

  1. Расположения наружного кабеля в недоступном для прикосновения людей месте или его ограждения;
  2. Выдержки рекомендуемого ПУЭ расстояния от открытых мест прокладки проводки до земли и строительных конструкций (от 0,5 до 2,75 м);
  3. Запрета на наружную прокладку кабеля поверх крыш жилых и общественных зданий за исключением мест ввода и ответвлений к ним.

Последние прокладываются сквозь стены с использованием специальных изоляционных труб. Требования прокладки наружного кабеля в трубах, коробах и гибких рукавах ничем не отличаются от правил защиты открытой проводки, вне зданий стальные защитные кожухи не используются.

В любом случае на участках ввода избегают накапливания или случайного попадания внутрь защитных труб влаги.

Потребность в защитном кожухе зависит от устойчивости изоляции кабеля к ультрафиолету, проводки типа ВВГнг-LS нуждаются в нем, СИП и его аналоги, предназначенные для наружного использования – нет.

Хорошую защиту от УФ обеспечивают гофры из ПНД или металлические электротехнические короба, при использовании гофры из ПВХ этот показатель уточняется отдельно. Особого внимания требует кабель, прокладываемый по наружным стенам из дерева, вне зависимости от вида изоляции его закрывают невозгораемыми материалами.

Штробление фасадных стен и скрытие кабеля внутри каналов с последующим оштукатуриванием считается оптимальным способом в плане безопасности и эстетичности. Но на практике он реализуется редко из-за трудоемкости и финансовых затрат, в большинстве случаев наружная проводка прокладывается открыто.

К обязательным требованиям монтажа кабеля относят его фиксацию, шаг крепления зависит от диаметра гофры (при наличии) и подбирается из таблиц. Полностью открытые провода закрепляются с шагом не более 500 мм на вертикальных участках, 350 – горизонтальных и 100 – на участках изгиба.

* * *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

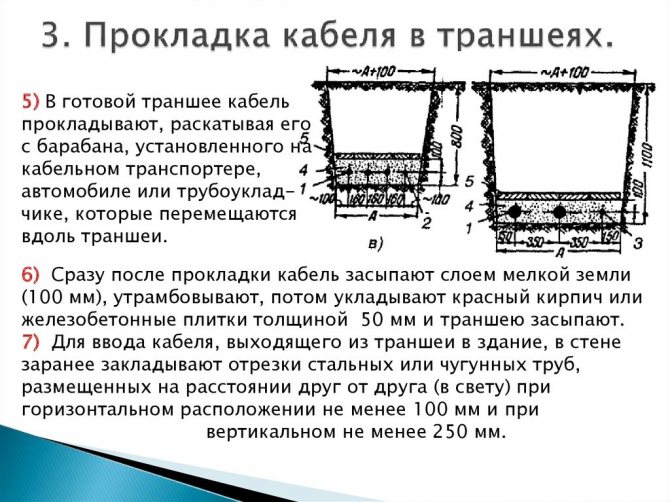

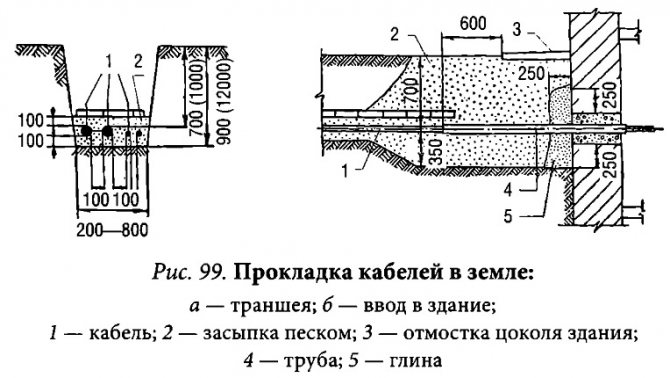

Порядок прокладки кабеля в земле

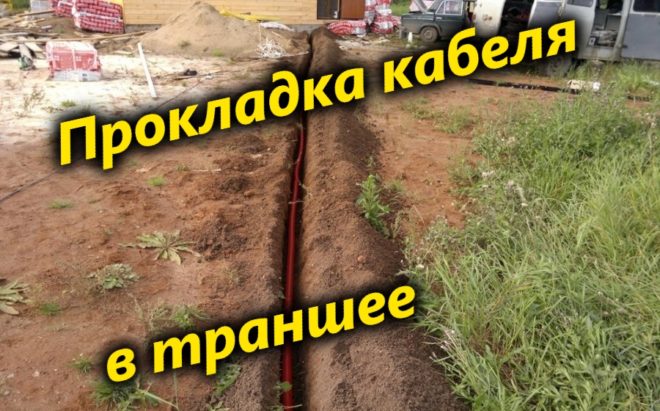

Выкопав траншею, нужно:

  • Убрать из нее корни, камни и другие предметы с твердыми и острыми краями, иначе при укладке они могут стать причиной повреждения изоляции.
  • Выровнять дно, а затем утрамбовать. Идеальной ровности добиваться необязательно, главное – чтобы не было резких перепадов.
  • Засыпать дно песком и разровнять таким образом, чтобы толщина слоя составляла приблизительно 0,1 м. Подойдет обычный карьерный песок из котлованов, но в нем не должно быть посторонних предметов, способных повредить электрокабель, поэтому перед засыпкой он должен быть просеян. Чтобы на дне не было явных неровностей, этот материал после засыпки в траншею тоже нужно утрамбовать.

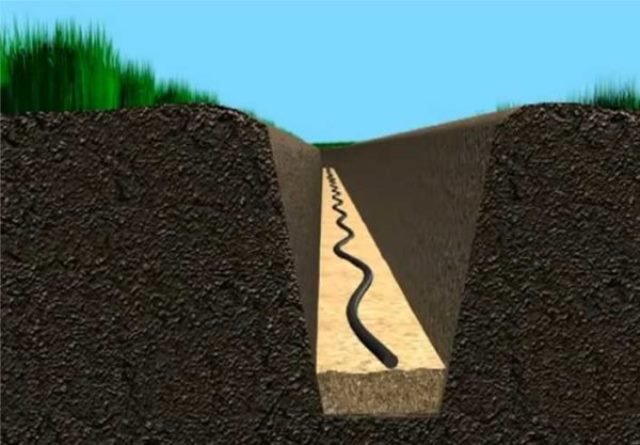

Дно траншеи засыпается песком

  • Осмотреть изоляцию электропроводов для выявления возможных повреждений. Если есть возможность, прозвонить их мегаомметром, чтобы проверить на обрыв (за неимением этого прибора можно воспользоваться обычным мультиметром). Обнаружив повреждения, их нужно заделать.
  • Уложить кабель на песчаное дно траншеи легкими волнами, без натяжки.

В тех местах, где необходимо, защитить проводник футлярами.

  • Зарисовать план прокладочной трассы, отметить на нем ориентиры и расстояния до объектов – это упростит в дальнейшем ремонтные работы, если в них возникнет необходимость.

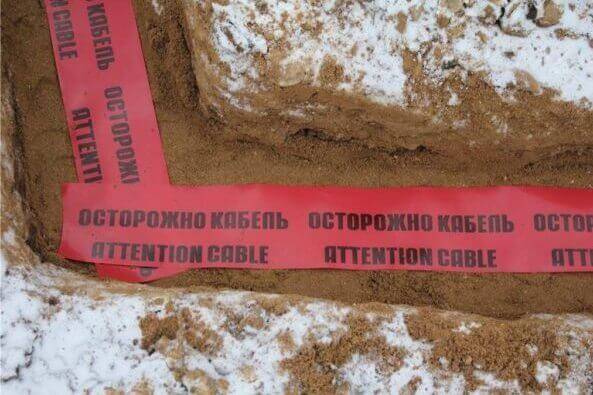

  • Засыпать уложенный электрокабель сверху песком, также предварительно просеяв материал. После этого песчаный слой (приблизительно 0,1 м), нужно утрамбовать ногами.
  • Следующим слоем насыпать ранее вынутый грунт, также удалив из него опасные для проводки предметы, выровнять и утрамбовать. Толщина этого слоя должна быть равна 0,15-0,2 м.
  • Затем канава полностью засыпается землей несколько выше уровня поверхности. Это нужно для того, чтобы после естественного уплотнения и оседания почвы на месте укладки не образовалось углублений.

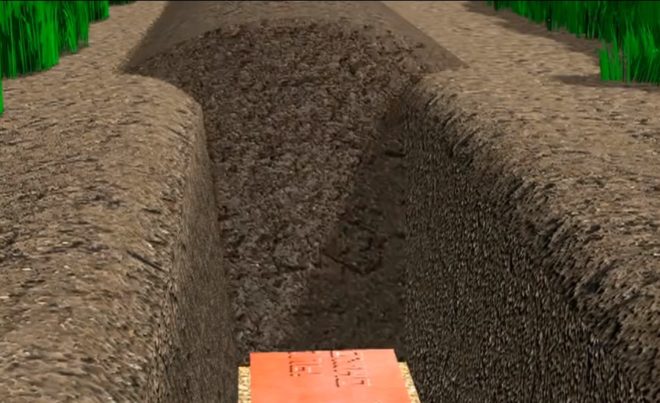

Траншея засыпается с небольшим бугорком для запаса при усадке

После выполнения перечисленных этапов линию можно подключить к нагрузке, предварительно прозвонив ее для проверки на целостность.

Теперь вы знаете, как проложить кабель в земле с соблюдением установленных норм. Далее мы рассмотрим несколько нюансов, касающихся этой работы.

НАРУЖНАЯ ЭЛЕКТРОПРОВОДКА

По-другому наружную электропроводку называют уличной. Она прокладывается снаружи домов, по стенам сооружений и зданий, а также между ними на специальных конструкциях либо опорах.

Такая проводка необходима для подачи напряжения к осветительным фонарям, сигнализации, камерам видеонаблюдения и подсобным помещениям (гараж, мастерская, сарай, сауна, баня, бассейн).

Всё это обязательно должно учитываться ещё на этапе строительства зданий и сооружений.

Наружная электропроводка в загородном доме важна не меньше внутренней. Кроме того, что необходимо обеспечить на участке достаточное освещение, в любой момент может понадобиться подключить во дворе электроинструмент (дрель, болгарку, газонокосилку, насос). Не тянуть же переноски через весь дом и участок, лучше при планировании электроснабжения наметить места для установки 2-3 розеток.

Самое главное отличие наружной электропроводки в том, что она подвергается воздействию атмосферных факторов – дождь, снег, ветер, солнечные лучи. Поэтому она должна быть надёжно защищена от осадков, от механических воздействий и случайных прикосновений человека к токоведущим частям.

Общие требования к электропроводке.

Эти требования одинаково применимы как для квартир, так и для частных домов:

1. Все коробки, розетки и выключатели должны находиться в таких местах, чтобы к ним всегда был свободный доступ.

2. Все соединения и ответвления выполняются только в коробках.

3. Запрещён монтаж розеток во влажных комнатах (ванная, сауна, баня).

4. Жилы зануления и заземления соединяются только сваркой.

5. Зануления стационарных плит выполняются отдельными проводниками.

Согласно ПУЭ (Правила Устройства Электроустановок) регламентируются также:

  • нормы по количеству розеток на одну комнату;
  • расстояния, на которых розетки и выключатели должны размещаться по отношению к полу и коммуникациям;
  • нормы прокладки проводов (вертикальные и горизонтальные участки).

Тестирование и укладка кабеля

Электромонтаж в многоэтажном доме

По окончании монтажных работ, связанных с установкой и фиксацией на стенах труб и коробок, нужно будет произвести тестирование системы на предмет соответствия требованиям ПУЭ по сопротивлению растеканию тока. Необходимость в этом объясняется тем, что все металлические части электропроводки должны подключаться к заземляющему контуру, совместно с которым они образуют цепь стекания аварийного тока в землю.

И только после того, как практически подтверждено соответствие этой величины требованиям ПУЭ (не более 30-ти Ом), можно будет приступать к прокладке кабеля выбранного типа. При его укладке необходимо принять во внимание следующие рекомендации специалистов:

  • Кабельные отрезки, укладываемые в пролётах между коробками, следует нарезать с небольшим запасом, обеспечивающим возможность их подключения к электроустановочным изделиям;
  • При обустройстве электросети в современных зданиях, при постройке которых использовались бревно или брус, желательно применение кабельной продукции с тремя или пятью жилами;
  • Одна из этих жил (в изоляции жёлто-зелёного цвета) будет использована для подключения к системе повторного заземления, а все остальные – по своему прямому назначению.

Внешний вид такого кабеля приведён на рисунке ниже.

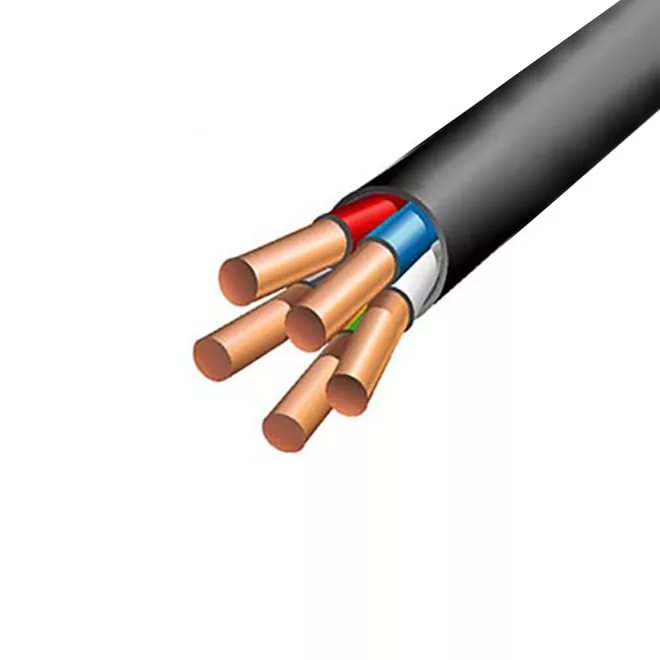

Кабель ВВГнг пятижильный

Оставшиеся незадействованными жилы соединительного провода могут потребоваться для организации трехфазной линии доставки электропитания к потребителям 380 Вольт (профессиональные электрики рекомендуют учитывать такую перспективу).

В заключительной части обзора коснёмся вопроса организации отдельного ответвления электропроводки, предназначенного для подключения трехфазных потребителей. В соответствие с требованиями ПУЭ, в этом случае для прокладки должны использоваться те же провода, но с несколько большим сечением фазной и нулевой жил, рассчитанных на конкретную нагрузку 380 Вольт.

Советы, способы спрятать провода на рабочем месте

В домашнем офисе, чтобы он выглядел опрятно, шнурки, идущие от компьютера, роутера также нужно убирать. Канцелярская клипса позволит «пустить» шнур, который путается под ногами, под поверхностью стола – с самого его краю. Клипсу легко зафиксировать на стене, полке, а из нескольких таких деталей получаются своеобразные разделители для входов разных зарядок. Если имеется такая возможность, провода, свисающие в районе задней части стола, просто занавешивают текстильной шторкой. Часть из них можно оформить в мини-гамак – там легко разместится «голова» удлинителя вместе с зарядными устройствами, сильно мешающими на столе.

Отдельные фирмы выпускают специальные разделители проводов – два и более шнура аккуратно укладываются внутри деревянной, пластиковой, резиновой или металлической конструкции. Прикольный магазинный вариант для удержания проводков, выглядит как две проволочных электровышки. Забавно смотрятся карманы, выполненные из пластиковых бутылок, одежных кармашков – изделие подвешивают на розетку в стене, включают зарядку, а сам телефон и шнурок от него спокойно лежат в кармашке.

Идеи, как спрятать кабель от телевизора, домашнего кинотеатра

Кабели, шнуры от ТВ, приставки, колонок аккуратно скрываются за полкой, на которой размещен телевизор. Если же экран решено повесить на стенку – провод прячут в короб, подобранный под цвет обоев, а под ним ставят вьющееся растение, усики и веточки которого пускают виться по коробу.

Многие дизайнеры предлагают не скрывать провода, а просто украшать их цветными ленточками, для оформления квартиры в стиле поп-арт, комнатными растениями (оптимально подойдут вьющиеся) – для эко-стиля, полыми корягами-коробами, деревянными панелями, если речь идет о классических интерьерах.

Когда приходится повесить кронштейн для тяжелого телевизора, конструкцию первого выбирают такую, чтобы уместить там все розетки. Иногда на стену, где будет размещен ТВ-экран, монтируют короб, в котором спрячутся шнуры от колонок, ДВД-проигрывателя, прочей электроники.

Сложности демонтажа проводки

Чтобы провести аккуратный демонтаж старой электропроводки, нужно знать схему расположения каналов. К сожалению, найти такую схему практически невозможно, что представляет несомненную сложность для проведения подобных работ. К тому же, электропроводку могли прокладывать не только в стенах. Потолок, места прилегания боковых и верхних панелей тоже нередко использовались для этих целей.

Демонтаж электропроводки требует существенных трудозатрат и большого перечня инструментов и материалов. Если Вы не готовы к таким работам, лучше сразу переложить их выполнение на квалифицированного электрика, который выполнит демонтаж более оперативно и намного качественней, чем Вы. Если Вы всё же решили проделать все операции самостоятельно, запомните важные правила:

  • Не выполняйте штробление в несущих стенах, особенно в горизонтальном направлении. Это может существенно ослабить конструкцию всего здания.
  • Не увлекайтесь штроблением. Новую электропроводку по возможности следует монтировать в старые, уже имеющиеся каналы.
  • Если каналов не хватает, выполните дополнительные штробы глубиной не более 10 мм за счёт перфоратора или штробореза, и с помощью дюбелей закрепите в них провода.
  • Любые отделочные работы можно проводить только после проверки исправности вновь проложенной электросети.

Выполнение монтажных работ

Любые ремонтные работы, связанные с электричеством, требуют вскрытия распределительной коробки. Проверяя напряжение, воспользуйтесь специальным индикатором. Если напряжение отсутствует, это является свидетельством неправильного подключения или перелома проводов.

Перед проведением любых электротехнических работ следует отключить пробки в распределительном щитке. Это обеспечит безопасность и позволит выполнять любые ремонтные операции на электротрассе без угрозы поражения электротоком.

Необходимо учитывать и другие противопожарные и строительные нормы:

  • разделительные коробки, выключатели, счётчики и розетки должны быть установлены в легкодоступных местах;
  • ГОСТ рекомендует устанавливать розетки на высоте 60 см, выключатели ― на высоте 90 см;
  • розетки нельзя устанавливать вблизи металлических предметов (труб или радиаторов), минимальное расстояние от них не должно быть меньше 0,5 м;
  • количество розеток в жилом помещении рассчитывается исходя из общей площади помещения ― одна розетка на 6 м2, при этом на кухне не должно быть менее 3 розеток;
  • санузел оборудуют розетками с влагозащитой;
  • при выборе выключателей и розеток лучше остановиться на изделиях с керамической основой и медными контактами;
  • проложенные в вертикальном положении кабеля должны отступать от оконных и дверных проёмов на минимальную «дистанцию» — 100 мм.

Необходимо сказать несколько слов о геометрии прокладки электрокабелей в квартире.

Все провода должны прокладываться исключительно по вертик. и горизонт. линиям, с поворотами кабеля строго под углом 90. Такое расположение позволит исключить риск повреждения электропроводки при навешивании картин или других элементов декора.

Можно ли обойтись без штробления?

Штробление является долгим и сложным процессом, во время которого образуется большое количество пыли.

И если во время капитального ремонта это не является слишком большой проблемой, то в остальных случаях не все хозяева квартир готовы смириться с такими неудобствами.

Поэтому сохраняет актуальность вопрос: как поменять проводку в панельном доме без штробления? Замену электропроводки можно осуществить открытым способом, когда провода прокладываются прямо по стенам. Такой метод не нарушит дизайна Вашей квартиры, поскольку провода можно закамуфлировать специальными плинтусами или зашить панелями из гипсокартона.

После разметки стен с указанием установки розеток, выключателей и светильников, к которым необходимо проложить электропроводку, провода закладываются в плинтуса и крепятся к стенам. Обязательным этапом такого способа является проверка сопротивления изоляции, и только после получения удовлетворительных результатов можно подавать напряжение.

У открытой проводки имеются свои недостатки:

  • повышенные расходы на приобретение крепёжных и других материалов;
  • незначительное уменьшение жилой площади квартиры из-за использования гипсокартонных панелей.

Частичная замена электропроводки

Далеко не всегда ситуация требует полной замены проводки. Нередко можно обойтись ремонтом отдельного участка электросети. Определив место деформации провода и обесточив электропроводку, можно начинать ремонт.

Неисправную розетку вынимают из подрозетника и отсоединяют питающие её провода.

Требования к совместной прокладке

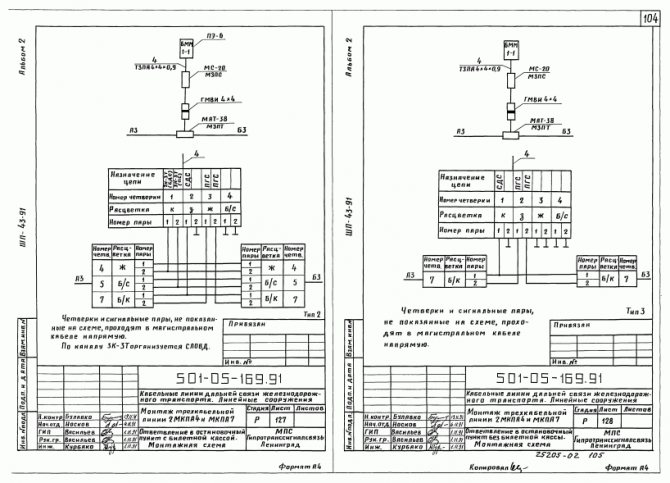

При рассмотрении вопроса относительно совместной прокладки кабелей различного назначения не всегда есть требуемая документация и инструкции. Производители оборудования приводят нормы относительно правильности разводки требуемых цепей, но в данном случае даются рекомендации относительно монтажа цепей одного устройства или элемента оборудования. То есть при этом не учитывается, что при монтаже большого количества оборудования, сложных систем, те или иные электропроводки взаимодействуют по-разному.

Поэтому при необходимости проведения технического переоснащения, которое предусматривает замену различных цепей, помимо рекомендаций заводов-изготовителей, следует учитывать опыт совместной эксплуатации сетей различного назначения. То есть если в электроустановке оборудование и соединяющие его кабельные проводки функционировали не один десяток лет корректно, без помех, то при замене проводки необходимо соблюдать прежние требования к взаимной прокладке цепей различного напряжения.

Но в данном случае следует учитывать то, что если меняется тип оборудования, различных устройств и систем, применяются другие типы кабелей, то старые правила будут неактуальными, так как при полной реконструкции объекта создается, по сути, новая система. В таком случае необходимо ориентироваться на требования, которые приведем ниже.

В одной трубе, связке проводов, кабель-канале разрешено прокладывать совместно силовые и слаботочные кабеля различного назначения: управления, защиты, сигнализации, измерения и др. напряжением до 440 В, как переменного, так и постоянного тока, за исключением:

  • цепей от нескольких независимых источников питания, которые осуществляют взаимное резервирование;
  • цепей вторичной коммутации устройств релейной защиты и автоматики, цепей приборов учета и измерительных приборов, которые могут создавать взаимные помехи, превышающие допустимые значения и которые будут нарушать нормальную работу данных устройств;
  • низковольтных электропроводок напряжением до 42 В, которые прокладываются с целью обеспечения безопасности в отношении поражения электрическим током;
  • цепей пожарной сигнализации и автоматики.

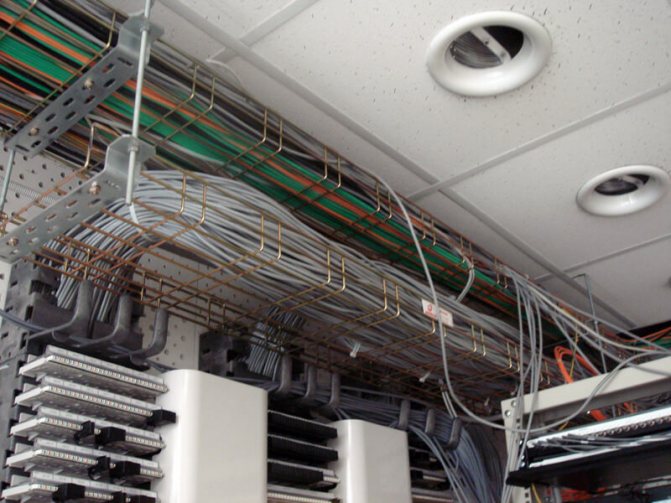

При необходимости совместной прокладки силовых и слаботочных кабелей открытым способом, в кабельных каналах, в лотке и т.д. необходимо придерживаться следующих рекомендаций:

  1. При односторонней прокладке кабельных линий необходимо разделять силовые и слаботочные кабеля асбестовыми перегородками, которые характеризуются достаточной огнестойкостью. При этом силовые кабели должны располагаться сверху слаботочных. Если слаботочные сети резервируют друг друга, то их также необходимо разделять перегородками или, при наличии такой возможности, прокладывать в разных каналах, на разных полках и т.д.
  2. Допускается параллельная прокладка силовых (класса напряжения до 1000 В) и слаботочных (к примеру, контрольных) кабелей на разных полках или в разных отсеках, но при условии, что это не нарушает требования безопасности.

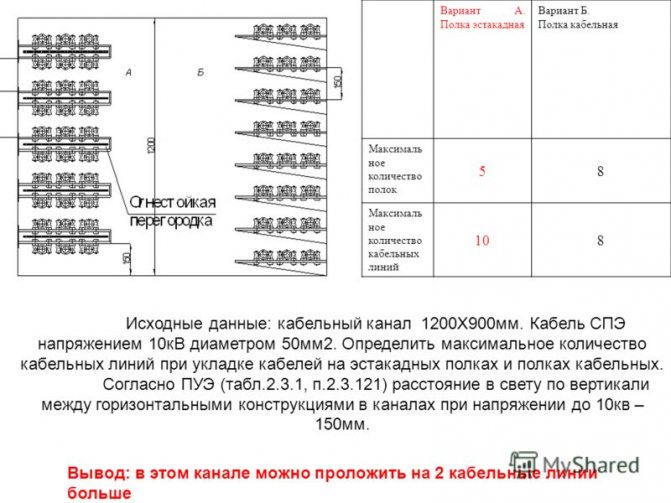

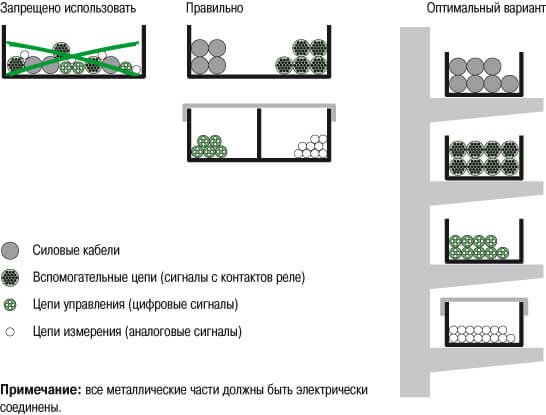

  3. При двухстороннем способе прокладки электропроводки разделяют: на одной стороне силовые, на другой — слаботочные, как показано на схеме ниже.
  4. Минимальное расстояние между горизонтальными конструкциями с кабелями должно быть не менее 100 мм.

В том случае, если нет возможности или нельзя определить взаимное влияние тех или иных цепей, то их следует прокладывать раздельно. Как правило, в течение первых месяцев эксплуатации монтированного оборудования и устройств удается обнаружить все ошибки, устранить их и в конечном итоге добиться наиболее оптимальной совместной прокладки сетей различного назначения.

Также, для более детального изучения вопроса рекомендуем изучить главу 2.1. ПУЭ п. 2.1.15 и 2.1.16, а также главу 2.3. пункты п.2.3.122-2.3.133 о прокладке кабельных линий в кабельных сооружениях

Раздел 7. Электрооборудование специальных установок

Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий Область применения. Определения Общие требования. Электроснабжение Вводные устройства, распределительные щиты, распределительные пункты, групповые щитки Электропроводки и кабельные линии Внутреннее электрооборудование Учет электроэнергии Защитные меры безопасности Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений Область применения. Определения Общие требования. Электроснабжение Электрическое освещение Силовое электрооборудование Прокладка кабелей и проводов Защитные меры безопасности Глава 7.3. Электроустановки во взрывоопасных зонах Область применения Определения Классификация взрывоопасных смесей по ГОСТ 12.1.011-78 Классификация и маркировка взрывозащищенного электрооборудования по ГОСТ 12.2.020-76* Классификация взрывоопасных зон Выбор электрооборудования для взрывоопасных зон. Общие требования Электрические машины Электрические аппараты и приборы Электрические грузоподъемные механизмы Электрические светильники Распределительные устройства, трансформаторные и преобразовательные подстанции Электропроводки, токопроводы и кабельные линии Зануление и заземление Молниезащита и защита от статического электричества Приложение 1 Приложение 2 Приложение 3 Глава 7.4. Электроустановки в пожароопасных зонах Область применения Определения. Общие требования Электрические машины Электрические аппараты и приборы Электрические грузоподъемные механизмы Распределительные устройства, трансформаторные и преобразовательные подстанции Электрические светильники Электропроводки, токопроводы, воздушные и кабельные линии Глава 7.5. Электротермические установки Предисловие Область применения Определения Общие требования Установки дуговых печей прямого, косвенного действия и дуговых печей сопротивления Установки индукционного и диэлектрического нагрева Установки печей сопротивления прямого и косвенного действия Электронно-лучевые установки Ионные и лазерные установки Глава 7.6. Электросварочные установки Предисловие Область применения Определения Общие требования Требования к помещениям для сварочных установок и сварочных постов Установки электрической сварки (резки, наплавки) плавлением Установки электрической сварки с применением давления Глава 7.7. Торфяные электроустановки Область применения. определения Электроснабжение Защита Подстанции Воздушные линии электропередачи Кабельные линии Электродвигатели, коммутационные аппараты Заземление Приемка электроустановок в эксплуатацию Глава 7.10. Электролизные установки и установки гальванических покрытий Предисловие Область применения Определения. Состав установок Общие требования Установки электролиза воды и водных растворов Электролизные установки получения водорода (водородные станции) Электролизные установки получения хлора Установки электролиза магния Установки электролиза алюминия Установки электролитического рафинирования алюминия Электролизные установки ферросплавного производства Электролизные установки никель-кобальтового производства Установки электролиза меди Установки гальванических покрытий

2.3.111

При высоком уровне грунтовых вод на территории ОРУ следует отдавать предпочтение надземным способам прокладки кабелей (в лотках или коробках). Надземные лотки и плиты для их покрытия должны быть выполнены из железобетона. Лотки должны быть уложены на специальных бетонных подкладках с уклоном не менее 0,2% по спланированной трассе таким образом, чтобы не препятствовать стоку ливневых вод. При наличии в днищах надземных лотков проемов, обеспечивающих выпуск ливневых вод, создавать уклон не требуется.

При применении кабельных лотков для прокладки кабелей должны обеспечиваться проезд по территории ОРУ и подъезд к оборудованию машин и механизмов, необходимых для выполнения ремонтных и эксплуатационных работ. Для этой цели должны быть устроены переезды через лотки при помощи железобетонных плит с учетом нагрузки от проходящего транспорта, с сохранением расположения лотков на одном уровне. При применении кабельных лотков не допускается прокладка кабелей под дорогами и переездами в трубах, каналах и траншеях, расположенных ниже лотков.

Выход кабелей из лотков к шкафам управления и защиты должен выполняться в трубах, не заглубляемых в землю. Прокладка кабельных перемычек в пределах одной ячейки ОРУ допускается в траншее, причем применение в этом случае труб для защиты кабелей при подводке их к шкафам управления и релейной защиты не рекомендуется. Защита кабелей от механических повреждений должна выполняться другими способами (с применением уголка, швеллера и др.).

Прячем провода в стену

Наиболее популярен вариант, когда кабель прячется непосредственно в стенку – так называемая «скрытая проводка». Для этого в ней вырезают соответствующие выемки, куда кладут электропровода, замазывают углубления. Получается пыльно, достаточно долго, но если работа выполнена качественно, опасные детали надежно скрыты – увидеть, а тем более повредить их, без нарушения целостности стенки не удастся.

В бетонную/кирпичную стену

Электропроводку желательно прокладывать на стадии ремонта, лучше – планировки помещения. Пока стены голые, на них нет декора, разрушения будут минимальными

Важно знать, что «тянуть» кабель по диагонали, что иногда делается в целях экономии, недопустимо – скрытую электропроводку укладывают только по вертикали-горизонтали. Это позволит быстро починить ее в случае аварии, сведя риск повреждения электрическим током к минимуму. Минимальное расстояние от потолка до скрытых проводов – 15-18 см

Минимальное расстояние от потолка до скрытых проводов – 15-18 см.

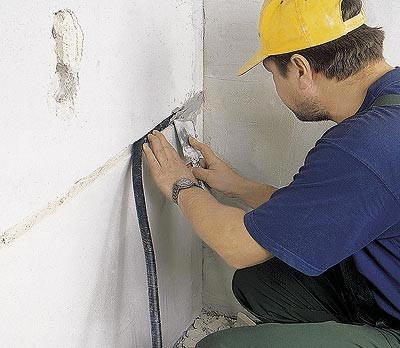

Для начала составляется схема размещения проводки, разметка производится строительным либо лазерным методом. Чтобы проделать штробы, берут перфоратор, болгарку или штроборез. К кирпичной, бетонной стене детали крепятся дюбель-хомутами. После того как кабель уложен, канавки грунтуют, замазывают штукатуркой, стену выравнивают.

В гипсокартонную стенку

Монтаж электропроводки под гипсокартон намного проще, чем в бетон. Здесь также следует укладывать кабель по четкому маршруту, чтобы множественные саморезы не повредили его. Для начала «собирается» каркас из алюминиевых профилей, гипсокартона. Прокладывать шнур требуется в специальной гофрированной трубе, у которой есть сертификат пожаробезопасности. Когда гипсокартонная стена уже имеется и в ней необходимо проложить кабель, то составляется схема размещения электрооборудования. Шнуры здесь протягиваются по горизонтали, вертикали, в том числе через отверстия в поддерживающих гипсокартон металлических профилях.

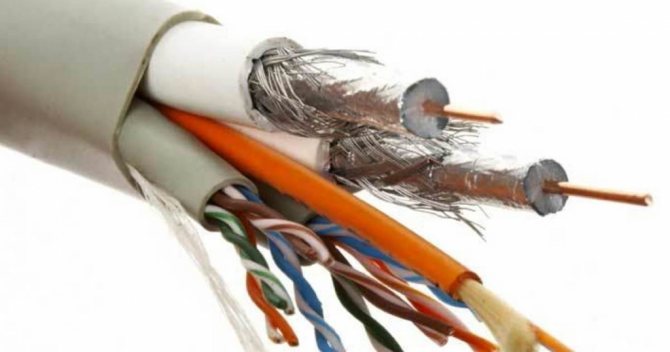

Виды используемых кабелей

Перед прокладкой линии выбирается тип слаботочного кабеля – учитывается его функциональное назначение. Марка указывается в монтажной схеме. В случае с цифровой передачей данных и трансляцией телевизионных сигналов находит применение коаксиальный кабель. Для передачи цифровых/аналоговых сигналов используются витые пары, а дискретных – многожильные, экранированные провода.

Прокладка слаботочных кабелей в помещениях чаще всего осуществляется скрытым образом – короба не только обеспечивают защиту, но и повышают эстетику. При отсутствии риска повреждения провода могут быть протянуты вдоль стен без использования защитного короба (открытый способ). Вне помещения прокладка осуществляется под землей (наиболее защищенный, но достаточно трудоемкий способ) или по воздуху (провода не требуют прокладывания траншей, но они слабо защищены от погодных факторов).

Ссылка на основную публикацию
