ПУЭ в вопросах и ответах. Заземление и защитные меры электробезопасности

Ответ. Должен быть присоединен не к нейтрали трансформатора или генератора непосредственно, а к PEN- проводнику, по возможности сразу на ТТ. В таком случае разделение PEN-проводника на RE- и N- проводники в системе TN-S должно быть выполнено также за ТТ. ТТ следует размещать как можно ближе к выводу нейтрали трансформатора или генератора.

Каким должно быть сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора, или выводы источника однофазного тока? Ответ. Должно быть в любое время года не более 2, 4 и 8 Ом соответственно при 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE- проводника ВЛ до 1 кВ при количестве отходящих линий не менее двух.

Каким должно быть сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора, или вывода источника однофазного тока? Ответ. Должно быть не более 15, 30 и 60 Ом соответственного при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При удельном сопротивлении земли ρ > 100 Ом×м допускается увеличивать указанные нормы в 0,01 ρ раз, но не более десятикратного.

В каких точках сети должны быть выполнены повторные заземления PEN- проводника? Ответ. Должны быть выполнены на концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания.

Каким должно быть общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN- проводника каждой ВЛ в любое время года? Ответ. Должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях. При удельном сопротивлении земли ρ > 100 Ом×м допускается увеличивать указанные нормы в 0,01ρ раз, но не более десятикратного.

Заземляющие устройства в электроустановках напряжением до 1 кВ с изолированной нейтралью

Какому условию должно соответствовать сопротивление заземляющего устройства, используемого для защитного заземления ОПЧ (открытая проводящая часть) в системе IT? Ответ. Должно соответствовать условию: R ≤ U пр/I где R — сопротивление заземляющего устройства, Ом; U пр— напряжение прикосновения, значение которого принимается равным 50 В; I — полный ток замыкания на землю, А.

Какие требования предъявляются к значениям сопротивления заземляющего устройства? Ответ. Как правило, не требуется принимать значение этого сопротивления менее 4 Ом. Допускается сопротивление заземляющего устройства до 10 Ом, если соблюдено условие R ≤ Uпр/I, а мощность генераторов или трансформаторов не превышает 100 кВА, в том числе суммарная мощность генераторов или трансформаторов, работающих параллельно.

Заземлители

Что может быть использовано в качестве естественных заземлителей?

Ответ. Могут быть использованы:

  • металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;
  • металлические трубы водопровода, проложенные в земле;
  • обсадные трубы буровых скважин;
  • металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;
  • рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;
  • другие находящиеся в земле металлические конструкции и сооружения;
  • металлические оболочки бронированных кабелей, проложенных в земле. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

Допускается ли использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления? Ответ. Использовать не допускается. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству с целью уравнивания потенциалов.

Обозначения на схемах

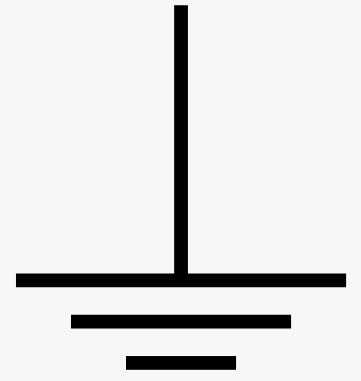

На электрических схемах заземляющее устройство обозначается так:

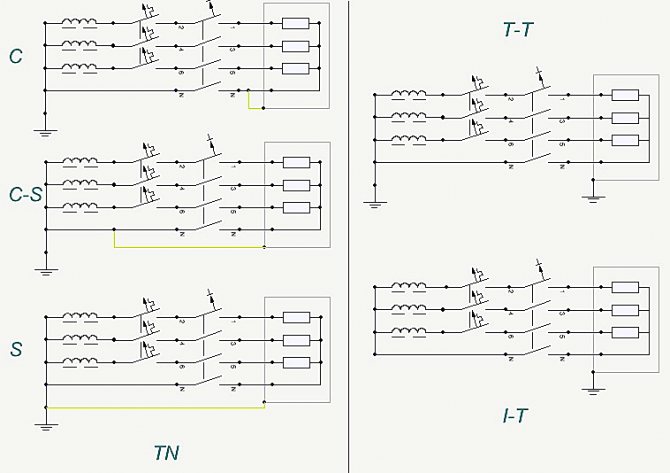

В настоящее время существует пять способов соединения электрооборудования с заземляющим устройством. Каждая из таких систем имеет собственное обозначение. Все они показаны далее на изображении:

Проводник PE на изображении выше обозначен желчным цветом. При этом в системе:

  • TN-C проводник PE выполняет роль рабочего проводника;
  • TN-S проводник PE сделан отдельно от рабочего по всей своей длине;
  • TN-C-S проводник PE, начиная от электрогенератора или трансформатора, частично до определенного места выполняет роль рабочего.

Смысловую нагрузку в обозначениях систем заземления несут буквы. Первые из них – T и N – обозначают:

  • T – оборудование заземлено независимо от разновидности нейтрали.
  • N – глухо заземленная нейтраль и оборудование соединены.
  • Последующие буквы обозначают:
  • S – рабочий и защитный проводники отделены друг от друга как два отдельных провода.
  • С – рабочий и защитный проводники совмещены в одном проводе.

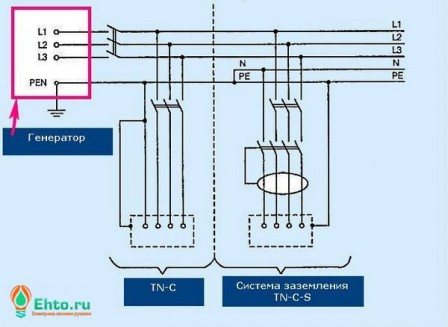

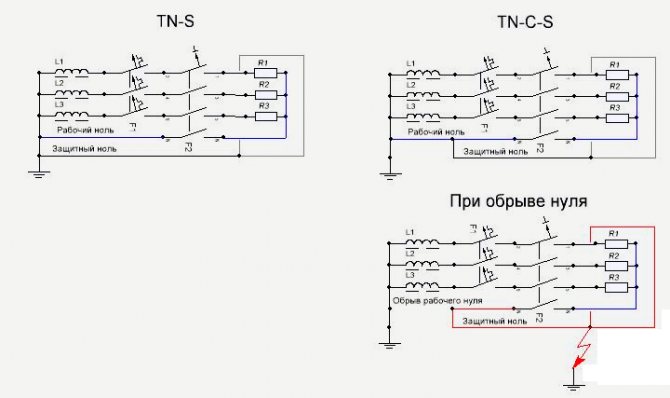

С начала прошлого века широко применялась система TN-C. Заземление делалось на стороне генератора или трансформатора, питающего сеть. Но если рабочий, а соответственно, он же и защитный, РЕ провод по какой-либо причине отсоединялся или разделялся, для персонала удар током становился реальностью. Более дорогая система TN-S с отдельным РЕ проводником лишена этого недостатка. При этом становится возможным использование коммутаторов, основанных на дифференциальной защите контроля токов рабочего и РЕ провода. Это обеспечивает электросети наивысший уровень безопасности.

Вариант TN-C-S как бы промежуточный между двумя рассмотренными выше системами. До присоединения к шинам в здании провод РЕ выполняет роль рабочего проводника. Но дальше по всем помещениям прокладываются два провода – РЕ защитный и N рабочий. Однако по надежности этот вариант лишь немногим лучше TN-C. Если отгорит или повредится провод РЕ (он же рабочий, или РЕN) между зданием и питающим трансформатором (генератором) на стороне потребителей в здании на проводах РЕ появится фазное напряжение. Это наглядно показано далее:

Для предотвращения таких аварийных ситуаций провод между источником питания и зданием необходимо дополнительно механически усилить или применить дополнительные заземления, которые при обрыве заменят установленные на подстанции. При этом эти заземления должны размещаться друг от друга не далее ста – двухсот метров, в зависимости от частоты грозовых часов, наблюдаемых в данной местности за год. Если их число менее сорока – выбирается большее расстояние, свыше – меньшее.

Чем короче длина проводника, который совмещает PE и PEN, тем безопаснее электрическая сеть.

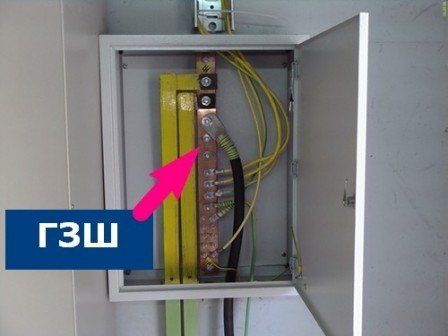

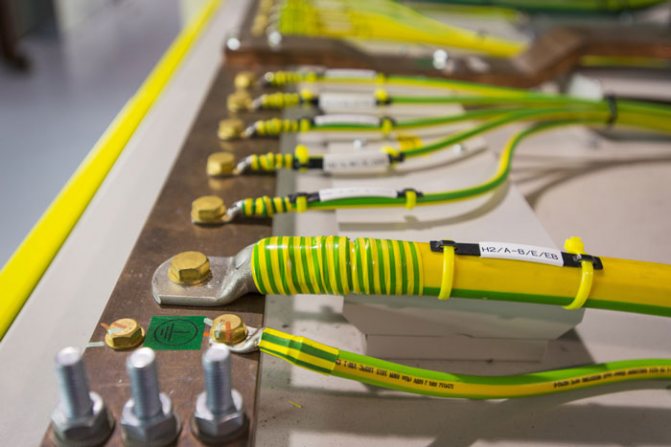

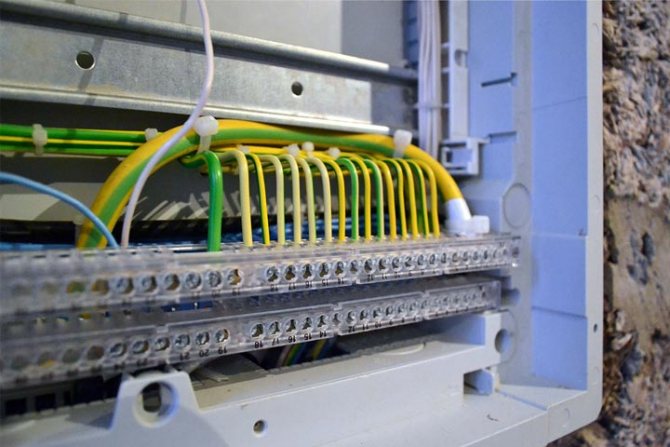

Главная заземляющая шина

Что следует использовать в качестве главной заземляющей шины внутри вводного устройства?

Ответ. Следует использовать шину PE.

Какие требования предъявляются к главной заземляющей шине? Ответ. Ее сечение должно быть не менее сечения PE (PEN) — проводника питающей линии. Она должна быть, как правило, медной. Допускается применение ее из стали. Применение алюминиевых шин не допускается.

Какие требования предъявляются к установке главной заземляющей шины? Ответ. В местах, доступных только квалифицированному персоналу, например, щитовых помещениях жилых домов, ее следует устанавливать открыто. В местах, доступных посторонним лицам, например, подъездах и подвалах домов, она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак .

Как должна быть выполнена главная заземляющая жила в случае, если здание имеет несколько обособленных вводов? Ответ. Должна быть выполнена для каждого вводного устройства.

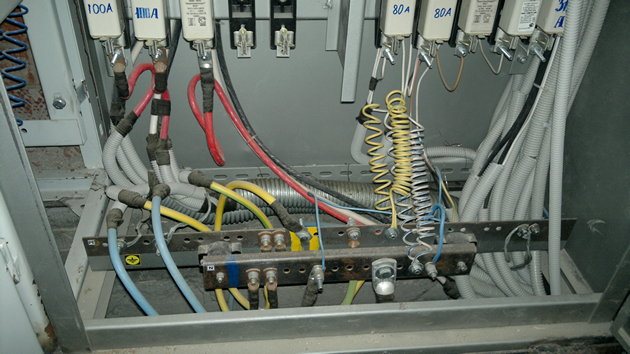

Подключение PEN проводника в частном доме

В частном доме, коттедже достаточно просто организовать систему заземления, но появляется необходимость в защите фаз от перенапряжения и молниезащите. В этом случае необходимо «пожарное» и селективное устройство защитного отключения. Расщепление нулевого проводника PEN не является проблемой и должно выполняться повсеместно.

Представители энергонадзора могут потребовать, чтобы разделение PEN проводника осуществлялось после счетчика учета электроэнергии. Делается это для предотвращения воровства электроэнергии. Такое подключение допустимо, но правильно будет выполнить разделение до счетчика, так будет надежнее. Смотрим видео профессионала:

Требования ПУЭ дают исчерпывающие рекомендации по вопросу разделения PEN проводника независимо от места и способа подключения, изучайте и применяйте. Удачи в делах!

Есть чем дополнить материал? ОСТАВЬ КОММЕНТАРИЙ

Защитные проводники (PE-проводники)

Какие проводники могут использоваться в качестве PE-проводников в электроустановках до 1 кВ? Ответ. Могут использоваться: — специально предусмотренные проводники, жилы многожильных кабелей, изолированные или неизолированные провода в общей оболочке с фазными проводами, стационарно проложенные изолированные или неизолированные проводники; — ОПЧ электроустановок: алюминиевые оболочки кабелей, стальные трубы электропроводов, металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления; — некоторые сторонние проводящие части: металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.), арматура железобетонных строительных конструкций зданий при условии выполнения требований, приведенных в ответе на вопрос 300, металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

Могут ли быть использованы в качестве PE-проводников сторонние проводящие части? Ответ. Они могут быть использованы, если отвечают требованиям настоящей главы к проводимости и, кроме того, одновременно отвечают следующим требованиям: непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений; их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.

Что не допускается использовать в качестве PE-проводников? Ответ. Не допускается использовать: металлические оболочки изоляционных труб и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей; трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления; водопроводные трубы при наличии в них изолирующих вставок.

В каких случаях не допускается использовать нулевые защитные проводники в качестве защитных проводников? Ответ. Не допускается использовать в качестве защитных проводников нулевые защитные проводники оборудования, питающегося по другим цепям, а также использовать ОПЧ электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в другом месте.

Какими должны быть наименьшие площади поперечного сечения защитных проводников? Ответ. Должны соответствовать данным таблице 1 Таблица 1

Сечение фазных проводников, мм 2 Наименьшее сечение защитных проводников, мм
S≤16 S
16 16
S>35 S/2

Допускается, при необходимости, принимать сечение защитных проводников менее требуемых, если оно рассчитано по формуле (только для времени отключения ≤ 5 с): S ≥ I √ t/k где S — площадь поперечного сечения защитного проводника, мм 2; I — ток КЗ, обеспечивающий время отключения поврежденной цепи защитным аппаратом или за время не более 5 с, А; t — время срабатывания защитного аппарата, с; k — коэффициент, значение которого зависит от материала проводника, его изоляции, начальной и конечной температур. Значения k для защитных проводников в различных условиях приведены в табл. 1.7.6-1.7.9 главы 1.7 Правил устройства электроустановок (седьмое издание).

Совмещенные нулевые защитные и нулевые рабочие проводники (PEN-проводники)

В каких цепях могут быть совмещены в одном проводнике (PEN-проводник) функции нулевого защитного (PE) и нулевого рабочего (N) проводников? Ответ. Могут быть совмещены в многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2по алюминию.

В каких цепях не допускается совмещение функций нулевого защитного и нулевого рабочего проводников? Ответ. Не допускается в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник. Это требование не распространяется на ответвления от ВЛ до 1 кВ к однофазным потребителям электроэнергии.

Допускается ли использование сторонних проводящих частей в качестве единственного PEN-проводника? Ответ. Такое использование не допускается. Это требование не исключает использования открытых и сторонних проводящих частей в качестве дополнительного PEN-проводника при присоединении их к системе уравнивания потенциалов.

Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, допускается ли объединять их за этой точкой по ходу распределения энергии? Ответ. Такое объединение не допускается.

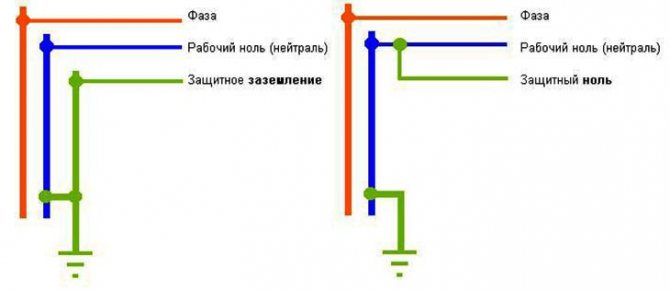

Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

Главные моменты здесь следующие:

  1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
  2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
  3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

Если нет перемычки и автомата УЗО, ноль и заземление не связаны

Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

Если есть перемычка между нолем и заземлением, нет автомата УЗО

В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению. Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода.

При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

Если есть перемычки между PE и N, установлен УЗО

Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

Если нет перемычки между PE и N, установлен УЗО

Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

Способы перехода многоэтажного дома на систему TN-C-S

Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы многоэтажного дома:

  1. Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
  2. Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
  3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.

Разделение защитного и рабочего нулей электросети

В электросети с глухозаземленной нейтралью TN, нулевой рабочий проводник N и защитный проводник PN, до определенной точки в электросети объединены в один проводник и обозначается этот проводник буквами PEN.

Разделение PEN проводника, обычно, производится на ГЗШ-главной заземляющей шине, которая устанавливается на вводе электроустановки.

  • Для жилого дома ГЗШ стоит на вводном устройстве в дом;
  • Для частного дома ГЗШ монтируется во вводном устройстве (ВУ) рядом с ответвлением к дому (на столбе) или в доме в вводно-распределительном устройстве (ВРУ).

Нулевой защитный и нулевой рабочий проводники — выводы

  • Нулевой рабочий проводник (нейтральный) вместе с фазным проводником участвует в электропитании устройств. По нему течет рабочий ток;
  • Нулевой защитный проводник не участвует в электропитании и предназначен для защиты от косвенного прикосновения в сетях с глухозаземленной нейтралью.
