Счетчик Энергомера ЦЭ6803В: технические характеристики 2022 год

Завод-изготовитель Энергомера предлагает пользователям надежное устройство для подсчета электроэнергии в цепях переменного тока — счетчик ЦЭ6803В. Несмотря на обилие предложений на рынке, устройство пользуется спросом среди потребителей. Счетчик соответствует всем требованиям и стандартам, обеспечивает точность измерений, характеризуется долгим сроком службы. Если вы хотите платить только за потребленную энергию, легко снимать показания, не думать о частых поверках – устройство идеально подходит для учета потребленной электроэнергии.

Применение и назначение ЦЭ6803в

Прибор, изготовленный российской фирмой Энергомера, измеряет активную часть потребляемого тока, подключённого к нагрузке обслуживаемой электросети. Счётчики Энергомера ЦЭ6803в ведут учёт расхода электричества только по одному тарифу. Это исключает их применение при поставке по разной цене электроэнергии в дневное и ночное время суток.

Важно! В реестре измерительных устройств электросчётчик значится, как прибор учёта и контроля потребления электрического тока. В категории «Средства измерения» счётчик значится под номером 12673-06.

Остановка

Продавцы магнитов призывают покупать свой товар, чтобы регулировать работу измерительных приборов. Они обещают экономию и материальное процветание. На практике воздействие электромагнитным полем на счетчик не принесет ничего, кроме проблем.

mbed/w6Fz446dQy4″ width=»560″ height=»315″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Энергомер может работать в двух режимах индикации: с открытой и закрытой крышкой. При ненарушенной целостности прибора и закрытой крышке на жидкокристаллическом дисплее отображается накопленная энергия. При воздействии магнитами, начинают мигать нижние сегменты подчеркивания. Чтобы сбросить индикацию, необходимо открыть и закрыть крышку клеммной колодки.

Режим работы при открытой крышке другой. После ее открытия на табло видны такие параметры:

  • накопленная энергия;
  • количество вскрытий крышки;
  • время воздействия магнитного поля на прибор;
  • число воздействий.

Магнит на счётчик Энергомера ЦЭ6803В не только не оказывает воздействия, но и становится причиной его поломки. Поэтому, прежде чем пробовать сомнительные способы экономии, взвесьте все «за» и «против».

Расшифровка маркировки

Вышел из строя электрический счетчик

На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005. Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков. Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержанияЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:

  • дробное выражение /1 – первый класс точности;
  • 1Т – счётчик делает расчёт только по одному тарифу;
  • 220в – 4-х проводное подключение напряжением бытовой сети;
  • 3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
  • М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
  • Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.

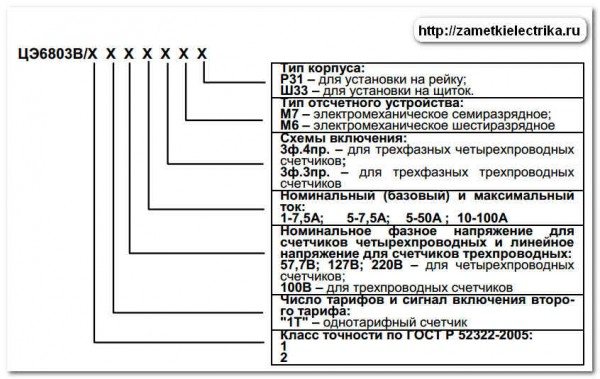

Таблица расшифровки марки ЦЭ 6803в

Описание

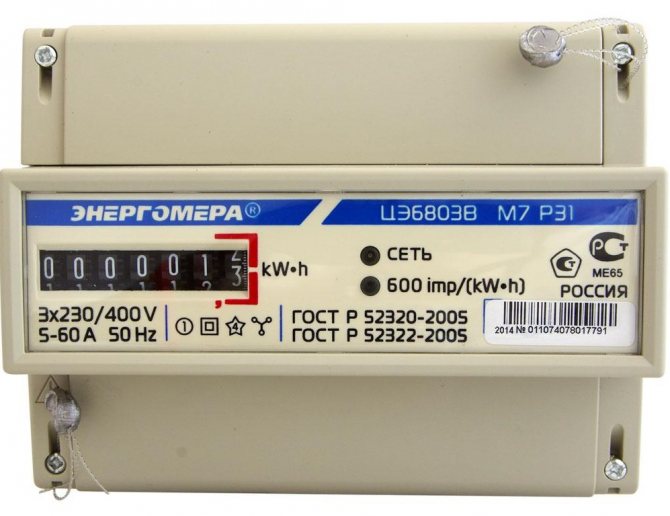

Электросчетчик ЦЭ6803В

Электросчетчик ЦЭ6803В

Электросчетчик ЦЭ6803В может использоваться только при определенных условиях эксплуатации:

  • Прибор устанавливается в месте, температура в котором не может пересекать границу сорока градусов мороза и шестидесяти градусов тепла, только в данном температурном диапазоне можно рассчитывать на корректную работу и долговечную службу счетчика.
  • Влажность воздуха не должна быть выше девяноста восьми процентов.
  • Установка прибора возможна в месте, где нет негативного воздействия окружающей среды.

Внешний вид счетчика ЦЭ6803В 1 10 100а отличается эргономичностью и простотой. На внешней стороне располагается табло с крупными числами, показывающими количество потребленного ресурса. Также указывается ГОСТ, которому соответствует прибор. На каждом счетчике есть маркировка относительно технических характеристик и требований к использованию: тип корпуса, тип отсчетного устройства, схема подключения, класс точности, информация относительно номинального напряжения и тока.

Счетчик электроэнергии трехфазный ЦЭ6803В Р32 и другие модели не имеют принципиальных отличий от подобных измерительных приборов. Присутствуют отдельные незначительные конструктивные и технические отличия.

Счетчик ЦЭ6803В 1 5 60а и некоторые другие модели имеют выходное испытательное устройство.

Это – выходные клеммы. Они служат для подключения к системе и проверки электрического устройства. Все модели с жидкокристаллическим экраном имеют энергонезависимую память, что дает возможность сохранять важные данные в случае отключения от электросети.

Читать

Счетчики электроэнергии Матрица NP73I

Электросчетчик м7 р32 ЦЭ6803В пломбируется оттиском клейма энерго-поставляющей организации. Перед монтажом прибора важно проверить отсутствие механических повреждений и наличие пломб. Счетчик ЦЭ6803В 1 отличается высокой надежностью, преимущественно не возникают вопросы относительно его комплектации.

Конструктивные особенности

Как опломбировать счетчик электроэнергии

Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.

В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.

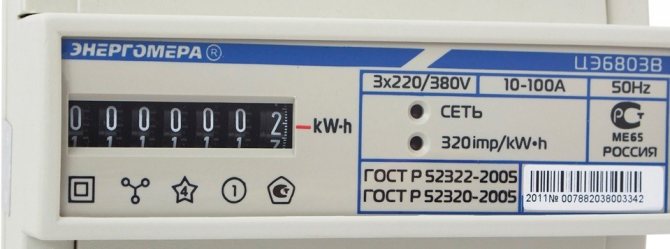

Интерфейс электросчётчика ЦЭ6803в

В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.

На передней панели расположены два светодиодных индикатора, один из которых «Сеть» начинает светиться, подтверждая подключение к сети. При появлении нагрузки он начинает мигать, тогда учётное устройство начинает работать.

Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте.

Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.

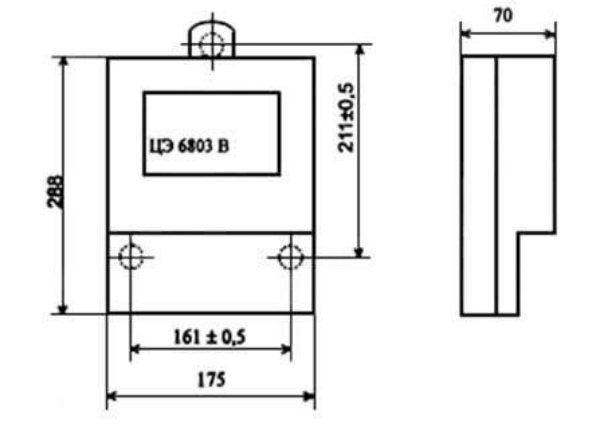

Размеры корпуса ЦЭ6803в

Технические характеристики

При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:

  • класс точности – 1;
  • количество тарифов – 1;
  • частота входного тока – 50 Гц;
  • величина номинального тока – 5 А;
  • допустимое напряжение сети – 3х(230 – 400) в;
  • максимальная сила тока – 60 а;
  • чувствительность учётного механизма – от 20 до 40 мА;
  • рабочий диапазон температуры – от + 400С до – 700С;
  • класс защиты от внешнего проникновения влаги и пыли – IP51;
  • габариты прибора – 141 х 170 х 52.

Срок службы

Производитель в сопроводительной документации указывает максимальный срок службы счётчика Энергомера ЦЭ6803в – 30 лет. Этот срок может быть выдержан при безусловном соблюдении правил техники безопасности, отсутствии аварийных перегрузок и правильной установке прибора.

Важно! даёт гарантию безаварийной работы счётчика на протяжении 4 лет эксплуатации, начиная с даты и года выпуска.

Межповерочный интервал

Через определённое количество времени эксплуатации электросчётчика служба поставщика электроэнергии обязательно проводит поверку прибора. Межповерочный интервал для ЦЭ6803в указывается производителем в его паспорте. При утрате документа принято считать интервал поверок для ЦЭ6803в, выпущенных в период с 15.08.1997г. по 01.12.2000г., – 8 лет. Для приборов, изготовленных позже, межповерочный интервал составляет 16 лет.

Стоимость счётчика

Цена на электросчётчики ЦЭ6803в определённых моделей не очень отличается во всех регионах России. Ниже приведена таблица средней стоимости трёхфазных однотарифных приборов.

Таблица средних цен на счётчики компании Энергомера*

Марка электросчётчика ЦЭ6803в Номинальный ток Средняя цена, руб.
1Т М7 Р31 60 А 1500
1Т М7 Р32 60 А 1500
— « — 7,5 А 1800
1Т М7 Р31 100 А 1800
!т М7 Р32 100 А 1750
1Т М7 Р31 7,5 А 1950
Без марки 5 А 1600

* цены представлены по состоянию на июль 2021 год.

Основные технические параметры счетчика Цэ6803ВМ

Проверку нужно проводить через определенный период времени. ЦЭ6803ВМ межповерочный интервал можно найти в паспорте изделия. Если паспорт утерян, то счетчики до 2000 года выпуска проверяют раз в 8 лет, более новые модели раз в 16 лет.


Схема подключения

Счетчик ЦЭ6803ВМ технические характеристики:

Тип точности 1
Номинальное напряжение приборы 220
Наибольшая сила тока 5(50); 10(100)
Полная используемая мощность параллельной цепи 8 (0,8)
Температурный режим от −40 до 70
Размеры 143×175×52
Вес 1,2 кг

Список всех параметров необходимо искать в паспорте изделия. Этот документ очень важен, и его нужно сохранить, чтобы вовремя производить проверку.

Основные схемы подключения

Счётчики ЦЭ6308 подключают по трём схемам. Один из вариантов – это подключение аппарата напрямую.

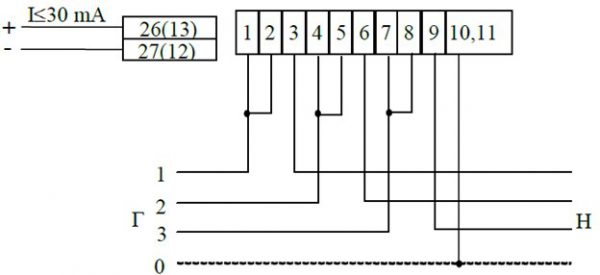

Подключение ЦЭ6308 напрямую

Две другие схемы подключения ЦЭ6803в используют дополнительное электрооборудование в виде трансформаторов (2 или 3 шт.).

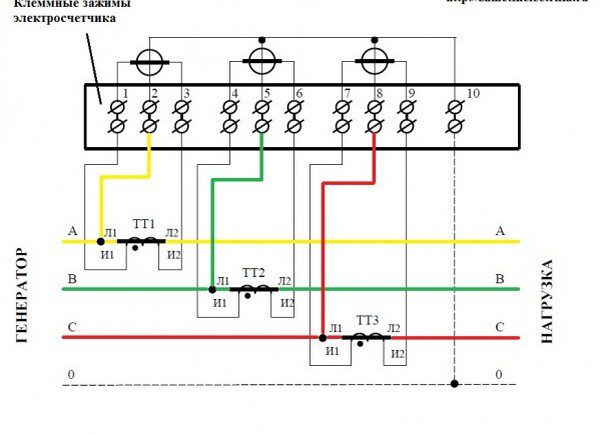

Схема подсоединения к сети через 3 трансформатора

Возможные неисправности, их устранение

Неисправности прибора во время его эксплуатации могут носить незначительный характер. Это, к примеру, прекращение световой индикации во время работы счётчика.

Неисправность может быть вызвана нарушением крепления клеммных контактов. Электросчётчик выключают и укрепляют контактные соединения. Прибор снова включают и проверяют световую индикацию. Если индикаторы не будут светиться, то счётчик нужно будет сдавать в соответствующую сервисную службу.

В случае выхода из строя учётного устройства нельзя ни в коем случае вскрывать счётчик и пытаться отремонтировать его самостоятельно. Если всё же это произошло, потребитель может столкнуться с большими проблемами ответственности за нарушение опломбировки электросчётчика и подвергнуться существенным штрафным санкциям.

Как снять показания

Прежде нужно знать разрядность прибора. Счётчики ЦЭ6803 старого образца (период выпуска с 1997 по 1999 гг.) с межповерочным интервалом 8 лет имеют на табло 7 разрядов (окошек с цифрами). Поздние модели оснащены 8-ми разрядными дисплеями, потому интервал поверок у них в два раза больше – 16 лет.

Последняя цифра отделена запятой от остальных разрядов. При снятии показаний её не учитывают. Снимают показания счётчика, как правило, 1 раз в месяц, занося данные в записную книжку. Зная величину тарифа, производят расчёт ежемесячного платежа за электроэнергию. Для этого сумму киловатт часов перемножают на единичную расценку (тариф). Оплаченные квитанции хранят бессрочно.

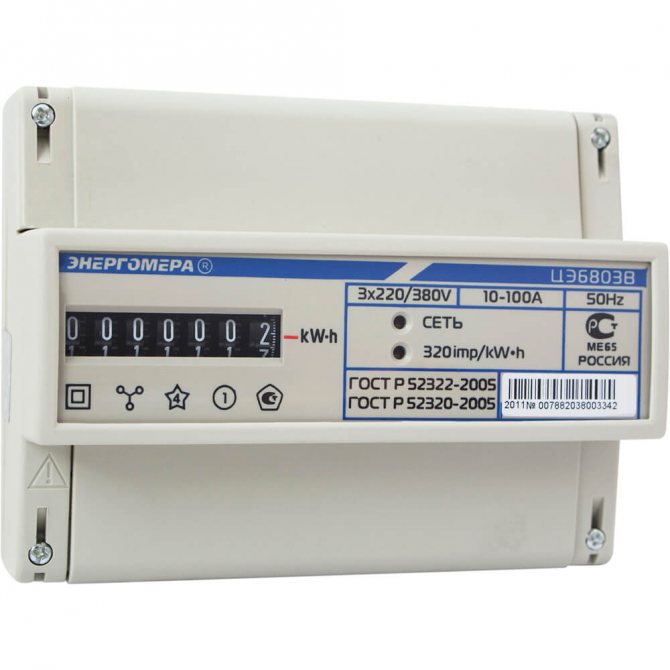

Семиразрядное табло

Дополнительная информация. При покупке вторичного жилья или здания важно, чтобы прежний хозяин предъявил справку об отсутствии задолженности по электричеству. Последние показания электросчётчика фиксируют. Новый хозяин возобновляет платежи, начиная вести свой учёт расхода электроэнергии, отталкиваясь от последних данных прибора.

Как снимать показания

Например, если в модели устройства есть запятая и последняя правая цифра отделена красной линией, то нужно указать число до этой линии.

Если запятая отсутствует и крайнее число не заключено в рамку или не окрашено одним цветом, то нужно указать все числа с экрана счетчика. Проще говоря, если запятой вообще нет, то необходимо писать все цифры, которые есть на экране.

Срок эксплуатации такого прибора составляет более 20 лет. Но при этом желательно время от времени прозванивать его мультиметром, чтобы проверить наличие ошибок. Иногда, если в сеть включено много мощных приборов, то счетчик будет не справляться и предавать неправильные показания.

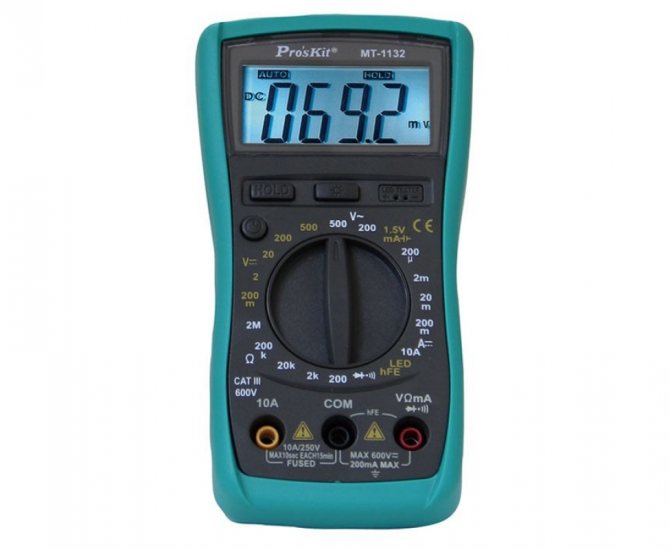

Мультиметр для проверки

Счетчик ЦЭ6803ВМ довольно старая модель, но по-прежнему актуальна. Он имеет высокий класс точности, поэтому популярен на рынке. Его также легко можно установить, не вызывая мастера.

Разновидности ЦЭ6308

Помимо того, что модели ЦЭ6803в различаются по техническим характеристикам, они имеют разное крепление. Способ крепления отражён в маркировке следующим буквенно-цифровым кодом:

  • R31;
  • R32;
  • Ш33.

R31, R32

Наличие кода такого вида в маркировке аппарата означает, что его корпус оснащён зацепами. Ими счётчик крепится к DIN-рейке. Рейка представляет собой металлический профиль в виде швеллера с продольной просечкой. Планка позволяет смонтировать ЦЭ6803в вместе с автоматами защиты одновременно.

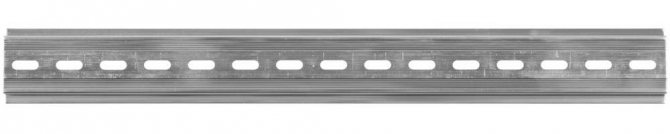

DIN-рейка

Ш33

На задней панели счётчика расположены 3 петли для крепежа болтовыми анкерами внутри щитка или шкафа. На это указывает обозначение Ш33 в маркировке устройства.

Информация о сертификате

energomera-TSE6803v_p

Измерительный прибор соответствует государственным стандартам, сертифицирован и внесен в Госреестр средств измерения. Каждый тип электрического счетчика ЦЭ6803В имеет паспорт, где указан номер прибора, его особенности и технические характеристики.

Счетчик электричества ЦЭ6803В компании Энергомера пользуется популярностью и часто выбирается пользователями среди массы других вариантов: точность измерения, простота в использовании, качество, продолжительный межповерочный интервал, долгий эксплуатационный период говорят в пользу счетчика ЦЭ6803В.

Установка счётчика

При замене или установке нового прибора учёта расхода электроэнергии владелец жилья, административного или промышленного здания, в зависимости от обстоятельств, обязан заключить договор на поставку электричества с местным провайдером энергосбыта. Также нужно оформить документы на получение расчётного счёта для оплаты за потреблённую электроэнергию.

Снабжающая организация предоставляет потребителю техническую документацию с указанием типа электросчётчика, автомата защиты, сечения провода и вида крепления (в щиток или на DIN-рейку).

Электромонтёр провайдера установит счётчик и подключит его к сети. Он же опломбирует аппарат, о чём составляется акт сдачи-приёмки, который подписывает представитель энергосбыта, с одной стороны, и потребитель, с другой стороны.

Электросчётчики Энергомера ЦЭ6803в обладают вышеперечисленными неоспоримыми преимуществами перед своими аналогами. Изделия производятся не один десяток лет и зарекомендовали себя только с положительной стороны.
