Селективность защиты электрической сети: что это такое?

В электрике и энергетической отрасли селективность относится к важнейшим понятиям, так как основное ее назначение — защита от выхода из строя электроприборов по причине каких-либо неисправностей при функционировании электроустановок. Благодаря такой функции продляется срок службы приборов, повышается надежность их работы.

Общее понятие селективности

Как уже было сказано, под селективностью понимают особенность релейной защиты. Она определяется возможностью выискивать неисправный элемент во всей электросети и отключать именно аварийный участок, а не всю систему.

Селективная защита может быть абсолютной и относительной.

  1. Абсолютная защита предполагает точное срабатывание предохранителей на том участке сети, где случилось замыкание или поломка.
  2. Относительная селективность вызывает отключение автоматов, находящихся также около места поломки, если защита на тех участках не сработала.

Основная характеристика

Предохранители, дифавтоматы, УЗО и прочие устройства необходимы для предупреждения сгорания устройств. Правильно подключенная схема приборов позволяет отключать только определенные участки цепи, не нарушая работы остальной системы. Селективность защиты электрической сети — это отлаженная работа оборудования.

Ее основные задачи:

  • обеспечение безопасности электроприборов;
  • своевременное отключение зоны питания, где произошла поломка;
  • снижение вероятности негативных последствий для остальных механизмов;
  • беспрерывность рабочего процесса;
  • экономность;
  • простая эксплуатация.

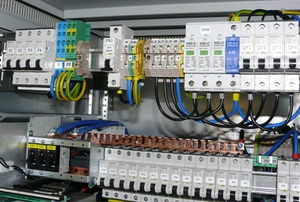

Для нормальной работы селективности потребуется наладить согласованность между всеми устройствами. Для лучшего понимания, что это такое, достаточно рассмотреть принцип действия на электрическом щитке. При возникновении короткого замыкания в ванной или на кухне срабатывает только тот автомат, который подключен к этой цепи. Все остальные участки продолжают работать и поставлять энергию. Если отключения не произойдёт, то автомат ввода прекратит работу всего щитка.

Такие меры помогают предупредить возникновение пожаров и сохранить технику.

Функции селективности

К основным функциям селективности относятся:

  • обеспечение условий безопасности электрооборудования и работающих с ним сотрудников;
  • мгновенное выявление и отключение от питания зон, в которых возникла неисправность без отключения подачи питания в зоны исправной работы электротехники;
  • минимизация влияния отрицательных последствий неисправности на работающие в нормальном режиме части оборудования;
  • снижение нагрузки на состоящие из нескольких частей установки, предотвращение возникновения повреждений в аварийной части системы;
  • гарантирование максимально продолжительного электроснабжения требуемого качества;
  • обеспечение непрерывности выполнения процесса функционирования;
  • выполнение необходимого уровня поддержки при неисправности защиты, работающей на размыкание;
  • выполнение поддержки наиболее приемлемого режима работы агрегатов;
  • обеспечение рационального и простого использования, экономически рациональной работы установок.

Виды селективных схем подключения

Защитная аппаратура по селективности подразделяется на несколько видов. К таковым относятся следующие виды защит:

  • полная;
  • частичная;
  • токовая;
  • временная;
  • времятоковая;
  • энергетическая.

На каждом из них нужно остановиться отдельно.

Защита полная и частичная

При такой защищённости цепи подразумевается последовательное подключение аппаратов. В случае возникновения сверхтока сработает тот автомат, который ближе всего к месту повреждения.

Важно! Частичная избирательная защита отличается от полной селективности тем, что срабатывает лишь до установленного значения сверхтока.

Токовый тип селективности

Выстраивая в убывающем порядке величины токов от источника к нагрузке, обеспечивают работу токовой избирательности. Главной мерой здесь является предельное значение токовой метки.

Например, начиная от источника питания или ввода, автоматические выключатели устанавливают в последовательности: 25А, 16А, 10А. Все автоматы могут иметь одинаковое время на срабатывание.

Важно! Между автоматами должно быть высокое сопротивление цепи. Тогда они будут иметь эффективную избирательность. Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки.

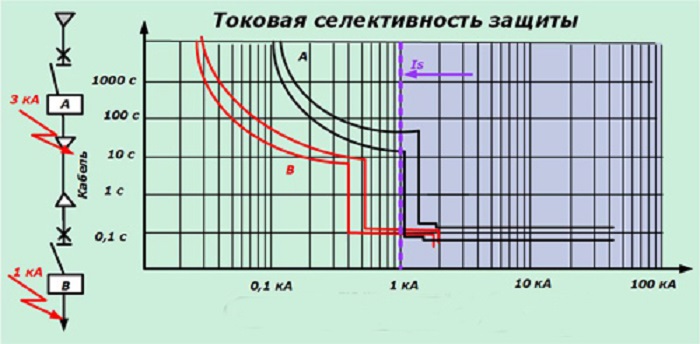

Токовая селективность

Временная и времятоковая селективность

Что значит селективная защита по времени? Особенностью такого построения схемы релейной защиты является привязка ко времени срабатывания каждого защитного элемента. Автоматические выключатели обладают одинаковыми токовыми параметрами, но имеют разную выдержку времени при срабатывании. Время срабатывания увеличивается по мере удаления от нагрузки. К примеру, самый ближний рассчитан на срабатывание после 0,2 с. В случае его отказа через 0,5 с. должен сработать второй. Работа третьего автоматического выключателя рассчитана через 1 секунду в случае несрабатывания первых двух.

Временная избирательность

Очень сложной считается времятоковая избирательность. Чтобы её организовать, необходимо выбирать приборы групп: A, B, C, D. У группы А наивысшая защита (применяется в электроцепях). Каждая из этих групп имеет индивидуальную реакцию на величину электрического тока и временную задержку.

Энергетическая селективность автоматов

Такая защита обусловлена свойствами выключателей, которые заложены производителем. Быстрое срабатывание – до того, как токи КЗ достигли максимума. Счёт идёт на миллисекунды, согласовать такую избирательность очень сложно.

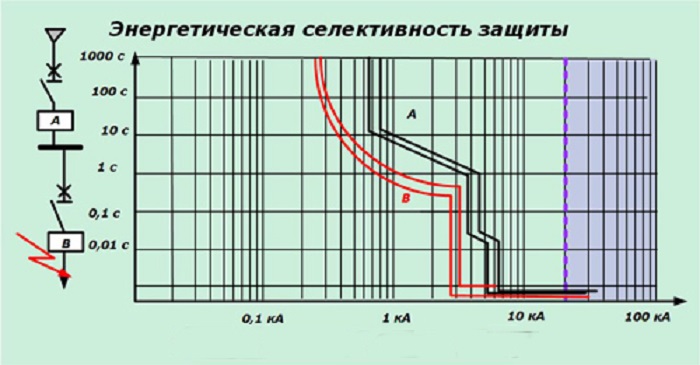

Энергетическая селективность

Что такое зонная селективность

Определение данного покрытия избирательной защитой сети связано с особенностью её построения. Это достаточно дорогой и сложный способ. В результате обработки сигналов, поступающих от каждого выключателя, определяется зона повреждения, и отключение происходит только в ней.

Информация. Для обустройства такой защиты требуется дополнительное питание. Сигнал от каждого выключателя подаётся в контрольный центр. Отключения производятся электронными расцепителями.

Такие схемы рациональнее всего использовать на промышленных предприятиях, где системы обладают высокими значениями токов КЗ и значительными рабочими токами.

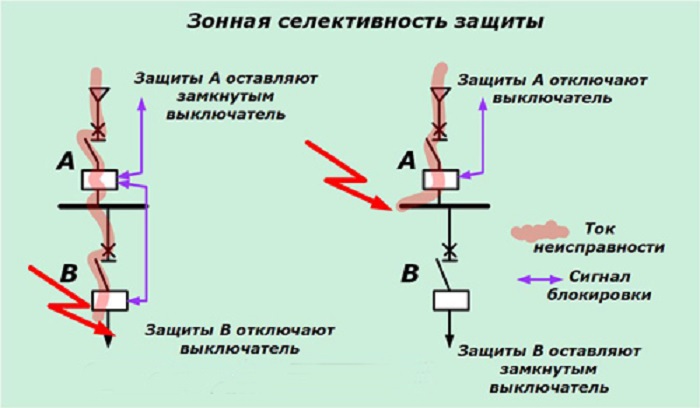

Пример и график зонной избирательности

Комбинированная селективность

Этот вид основывается на комбинировании селективности компонентов, входящих в ее состав. Такие комбинации позволяют выполнить значительные улучшения:

  • суммарной селективности;
  • аварийного режима либо резервирования.

Варианты применения комбинированной селективности:

  • по времени и току;
  • логическая плюс временная;
  • направленная и логическая;
  • направленная с временной;
  • временная совместно с направленной.

Итог

Материал одинаково подойдет начинающим электрикам, и энергетическим отделам крупных предприятий. Разумеется, в домашних условиях нет необходимости усложнять схему: достаточно обеспечить селективность по току отсечки.

Расчет селективности автоматов

Грамотный выбор автомата и правильная настройка — основной принцип соблюдения селективности автоматических выключателей. Избирательность для выключателя, находящегося вблизи источника, гарантирует выполнение требования: Iс.о.послед ≥ Kн.о.∙ I к.пред.

Здесь Iс.о послед. — такая величина тока, за которой следует срабатывание защиты. I к.пред. — ток КЗ в конечной точке зоны, на которую распространяется действие автомата, расположенного далеко от энергоисточника. Kн.о. — коэффициент надежности. Его величина находится в зависимости от разброса параметров.

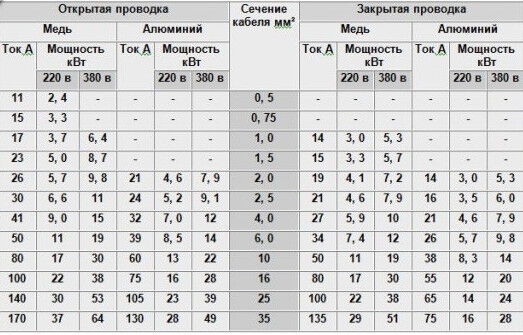

Номинал автомата для цепи подбирают не только путем расчета, но и по такой таблице, ориентируясь на разрез кабелей в схеме

Расклад tс.о.послед ≥ tк.пред.+ ∆t демонстрирует селективность в случае регулировки АВ по времени. tс.о.послед, tк.пред. — интервалы времени срабатывания выключателей, находящихся на большой дистанции от источника питания и расположенных рядом. ∆t — параметр, который берут из каталога и обозначающий временную степень селективности.

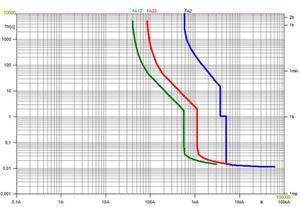

Карта селективности

Все характеристики токовых устройств вносятся в определенную схему. Она позволяет создать максимальную защиту автоматов. Основной ее принцип — это последовательность подключения аппаратов.

При создании карты учитываются определенные правила:

  • один источник напряжения для всех установок;
  • правильный масштаб нужен для хорошего просмотра расчетных точек;
  • отмечаются минимальные и максимальные показатели короткого замыкания и защитные свойства.

Отсутствие грамотно построенной карты приводит к нарушениям электроснабжения. Наглядная схема позволяет увидеть согласованность установок и сравнить работу автоматов. Сама схема состоит из двух осей:

  • ось абсцисс — это величина тока в кВ;
  • ось ординат — это время в секундах.

Не стоит пренебрегать ее изготовлением, так как отсутствие точности в расчетах приведет к некорректной работе защитной системы. Карту легко вычертить в специальной программе.

Редко применяемые системы защиты

  • Направленная система работает по принципу вектора тока и напряжения. Между ними всегда есть фазовый сдвиг. Устройства защиты анализируют разницу и при необходимости отключают оборудование в нужном секторе.
  • Дифференцируемая система сравнивает отклонения параметров в начале линии питания, и непосредственно у агрегата. Если отклонения достигают заданной величины — ситуация признается аварийной. Такая селективность требуется, если питание подается на очень мощные агрегаты.

Выводы и полезное видео по теме

Неполадки при работе автоматических выключателей и их устранение:

Вычерчивание карты селективности посредством специальной программы:

Надежное, безопасное использование электрической проводки невозможно без учета избирательности автоматов. Зная об основных моментах создания селективной защиты, можно грамотно выполнить подбор оборудования для своего технического проекта.

Селективные автоматы

Рассмотрим работу селективной защиты на примере автомата АВВ S750DR, в которых обеспечивается селективность автоматов за счет наличия дополнительного токового пути, не размыкающегося после сработки главного контакта при коротком замыкании.

При выключении расположенной ниже аварийной зоны селективной клеммой создается задержка по времени сработки. Основная клемма селективного автомата при этом под действием пружины возвращается в исходное положение. При продолжении поступления сверхтока тепловая защита и в главной, и во вспомогательной цепях отключается. Селективная пластина при этом продолжает препятствовать механизму размыкания — пружина не может обратно изолировать основную клемму.

Ограничение автомата по току обеспечивается наличием селективного резистора на 0,5 Ом и значительного дугового сопротивления внутри самого устройства.

Релейная защита

К релейной защите, отключающей цепь при повреждениях, предъявляются такие требования:

  • селективность;
  • скорость реагирования;
  • чувствительность;
  • надежность.

Селективность можно назвать главным условием, обеспечивающим бесперебойность и непрерывность питания электрооборудования при наличии запасного источника.

Использование выключателей и реле с высокой скоростью реагирования исключается нарушение динамической устойчивости функционирующих параллельно синхронных агрегатов. Так устраняется основная причина самых тяжелых системных аварий с точки зрения непрерывной работы потребителей.

Релейная защита также должна обладать достаточной чувствительностью к повреждениям и нештатным режимам функционирования, возникающих на подлежащих защите элементах системы. Соответствия требованию необходимого уровня чувствительности во вновь создаваемых современных электросетях добиться очень сложно.

Требование надежности предъявляется в связи с тем, что защита сети должна безотказно и корректно функционировать и отключать оборудование при любом его повреждении и возникновении нарушений, препятствующих нормальному рабочему режиму.

Принцип дифференцирования

Его применяют там, где используются цепи с потребителями большой мощности. К таким потребителям относятся:

  • электрические двигатели и генераторы;
  • силовые кабели;
  • шинные сборки;
  • трансформаторы и иные преобразователи.

В этом решении используют отклонения фазных и амплитудных параметров тока в различных точках. Отклонение таких величин в точке А и точке В, на участке АВ, считается аварийным, и аппаратура выполняет отключение.  Использование трансформаторов тока позволяет выполнять фильтрацию от различных посторонних электромагнитных процессов.

Защита срабатывает только на участке АВ, если IA>IB.

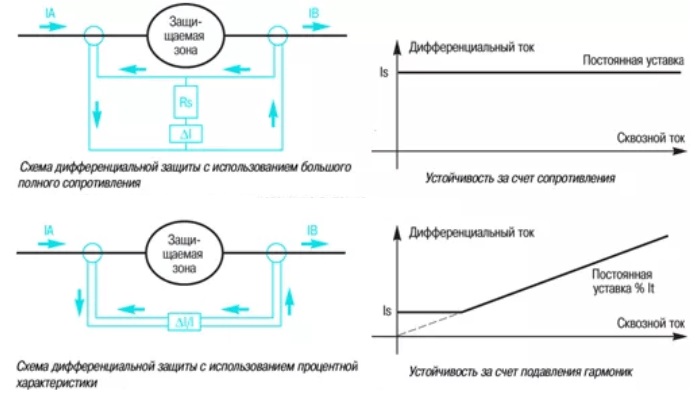

Дифференциальная селективная защита мощного оборудования

Защита, созданная по дифференциальному принципу, может быть двух видов: продольная и поперечная.
