Схема подключения трехфазного УЗО к сети — разбираемся развернуто

Содержание

Для каждого типа потребителя предусмотрена своя схема подключения УЗО. При выборе учитывается состояние проводки и количество питающих фаз. Чтобы поставить на ввод УЗО, необходимо знать правильную последовательность сборки однофазных и трехфазных схем.

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

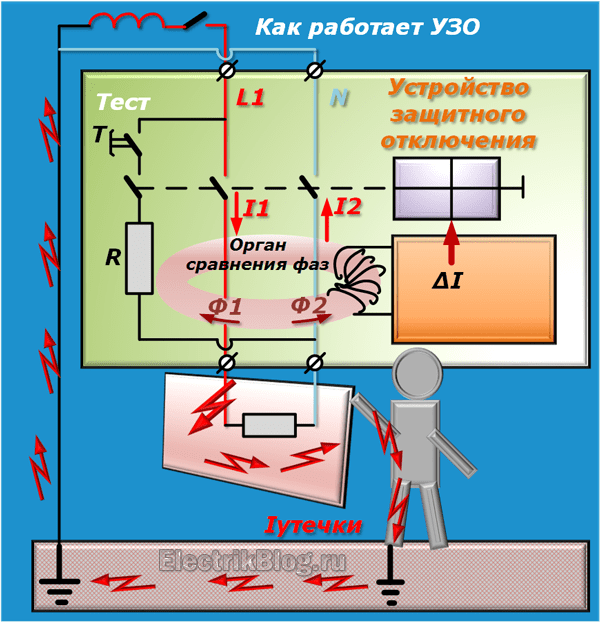

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

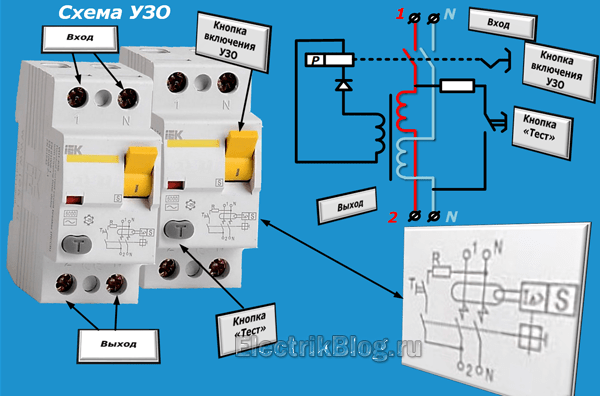

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

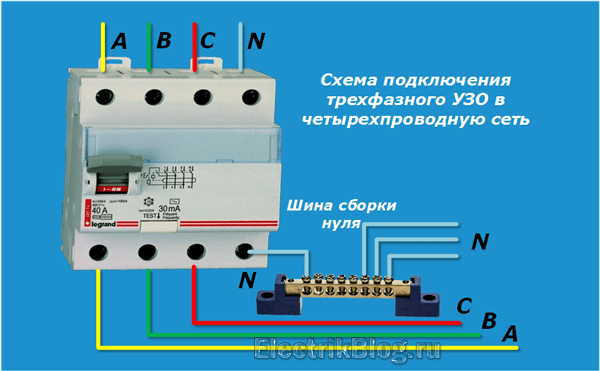

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

2 обязательные причины установки УЗО в частном доме

Защитное устройство единственный прибор, обеспечивающий отключение от сети при утечке тока. В обязательном порядке устанавливается в частном жилом помещении:

  • Технический кодекс установившейся практики (ТКП) требует установки для эксплуатации трехфазной сети;
  • Правила устройства электроустановок (ПЭУ) требуют монтажа, если автомат не обеспечивает аварийное отключение дома за 0.4 с.;

Но это только регламент. Для чего еще ставят УЗО в доме?

Рис. 1 Четырехполюсное УЗО трехфазной сети

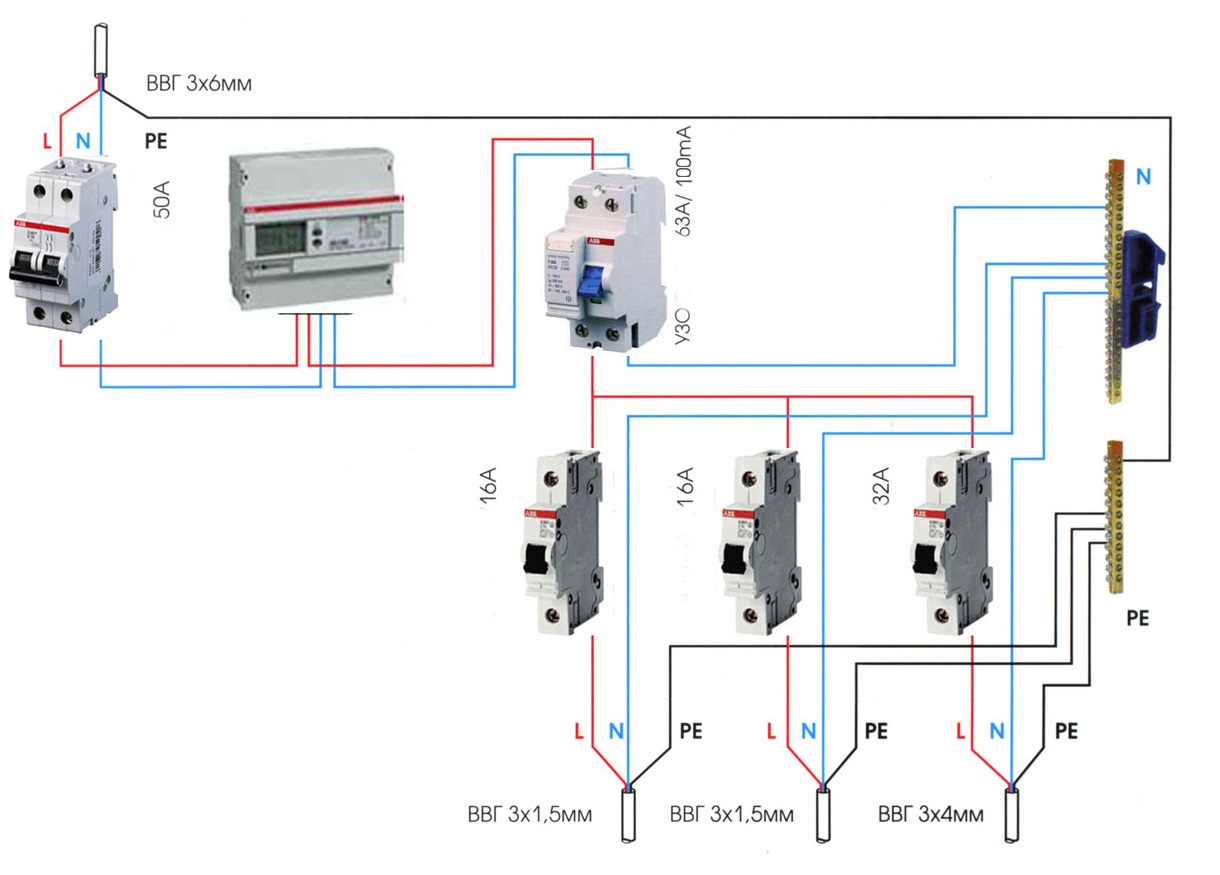

Подключение в однофазной сети с заземлением – схема

На самом деле в 1-но фазной сети монтаж электропроводки нужно проводить трехжильным проводом: фаза, нуль и заземление.

Такой монтаж при дальнейшей эксплуатации электроприборов дает надежную защиту от поражения человека электротоком и пожара в помещении. УЗО при таком способе подключения работает более эффективнее чем без заземления.

Обратите внимание – некоторые устройства защитного отключения имеют нулевую клемму слева, а не справа. Пример показан с УЗО марки «Schneider-Electric» на картинке.

Ниже приведена правильная схема подключения по системе TN – С – S.

  • Провод РЕ – заземление;
  • Провод N – нуль;
  • Провод L – фаза.

Преимущество такой схемы – возможность с экономить свои средства на покупке материала, здесь используется только одно устройство защитного отключения, а также простота монтажа.

Подготовка к подключению

Правильно выполненные подготовительные и монтажные работы обеспечат стабильное функционирование УЗО.

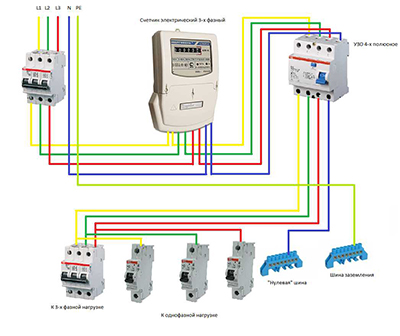

Схемы подключения к трехфазной сети

Схема подключения УЗО к трехфазной сети

При установке УЗО используют следующие рабочие схемы:

  • Полное отключение электроцепи. Один агрегат имеет возможность обесточить всех потребителей электроэнергии при возникновении аварийной ситуации.
  • Частичное отключение приборов. При появлении аварийных ситуаций обесточиваются только некоторые потребители.

Первая схема подключения используется в многоквартирных домах. Монтаж устройства осуществляется около счетчика электроэнергии. Если УЗО сработает, обесточивается целый дом.

При использовании второй схемы защитный механизм устанавливают на отрезке электрической проводки, идущей к конкретной комнате. Поскольку все приборы последовательно подключены к цепи, при срабатывании УЗО только «проблемный» потребитель отключится, а другие продолжат свое функционирование.

Второй вариант схемы может реализовываться иным способом. Точкой монтажа УЗО становится начало последовательного подключения к разводке, что позволяет реализовать селективное срабатывание агрегата на определенные группы потребителей. Также защитный механизм можно установить непосредственно перед выходным устройством.

Необходимость наличия заземления

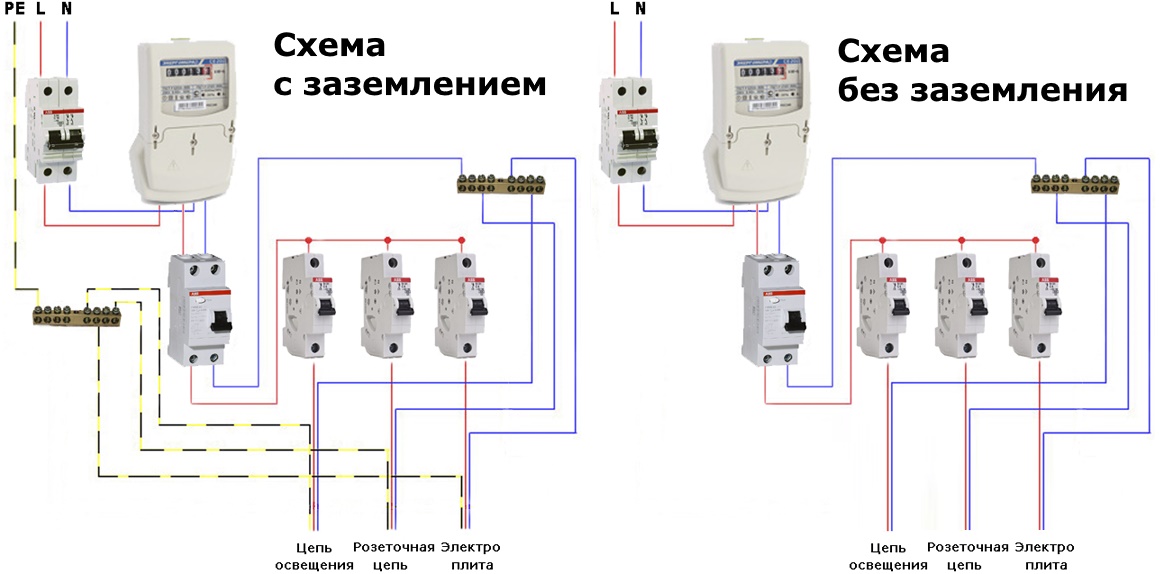

Подключение УЗО с заземлением и без него

Старые электросети относятся к системе tn-c, где отсутствует нулевой проводник для включения заземления. В этом случае защиту необходимо предусмотреть отдельно для дома или оборудования, что обеспечивает безопасный отвод токов. При отсутствии заземления ставить 4-х полюсный УЗО запрещено.

Правильная схема подключения к электрической сети предусматривает соблюдение следующих правил:

  • Заземляющая жила соединяется только с выходным кабелем. Подключение напрямую УЗО недопустимо.
  • При наличии однофазной сети нельзя использовать четырехполюсное устройство.
  • Подключение к сети типа Б3 запрещено.

Заземляющая жила является отдельным элементом. Отсутствие дополнительных клемм в УЗО на ее подключение только свидетельствует об этом.

Готов ли я приступить к подключению?

ТЕСТ:

Перед тем, как начать подключение УЗО, проверьте себя, все ли вы извлекли из статьи.
1) Какое оптимальное значение дифференциального тока для срабатывания реле отключения?

  • 1 мА
  • 5 мА

2) Каким цветом отмечена клемма для подключения нулевого провода?

  • Синим
  • Зеленым

3) Обязательно ли ставить УЗО в частном доме?

  • Да
  • Нет

4) К какому проводнику подключена заземляющая жила?

  • К нулевому рабочему
  • К нулевому защитному

Ответы:

Нерегулируемые приборы реагируют с превышением значения дифференциального тока 5 мА. Для каждой фазы на приборе клемма отмечается конкретным цветом, синий соответствует нулевому рабочему проводнику. Заземляющая жила подключается к защитному нулевому проводнику. Соединение с ОЗУ невозможно, т.к. прибор включает только 8 клемм для основных проводников.

Все устройства выпускаются с отключением при превышении в сети значения 5 мА. Регламенту ПЭУ определяет синий цвет для нулевого рабочего проводника. Его часто путают с защитным нулевым проводником, который предназначен для подключения заземляющей жилы.

Для защиты человека от фатального поражения током требуется принудительное отключение питания при дифференциальном значении до 6 мА. С учетом этого показателя ОЗУ срабатывают с превышением 5 мА. Заземляющий компонент предназначен для отвода токов, возникших в результате короткого замыкания, не взаимосвязан с основными фазами и подключается к защитному нулевому проводнику.

Схема УЗО в сети однофазного напряжения

В советское время проводка в домах строилась по двухпроводной схеме. В каждой розетке присутствовал фазный и нулевой провод. С приходом зарубежных стандартов ситуация изменилась. Теперь, согласно ПУЭ, к каждой розетке должен подводиться отдельный заземляющий проводник.

В результате в одних домах «земля» предусмотрена и, как положено, идет стояком по квартирным щитам. В других она отсутствует. Заземление имеется на трансформаторной подстанции, питающей старый дом. Это создает путаницу в вопросах правильного подключения УЗО.

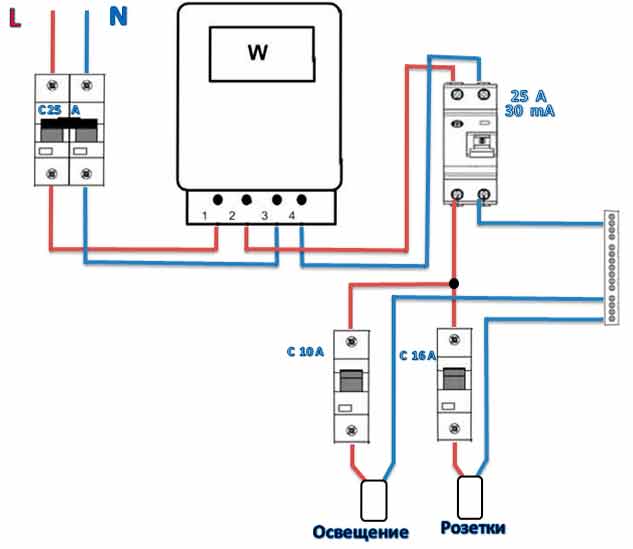

Схема без применения заземления

Данная схема применяется в домах советской проектировки без заземления. На вводе в квартиру имеется фазный и нулевой проводники. Оба подаются на вход электрического счетчика. УЗО устанавливается после прибора учета. Подключать устройство защитного отключения необходимо в соответствии с маркировкой клемм. Фазный провод присоединяется на контакт L, а нулевой на N.

УЗО не предназначено для защиты от перегрузки по току или короткого замыкания. Поэтому после него устанавливаются обыкновенные автоматические выключатели на 16, 25 или 32 А.

Если квартира небольшая, достаточно одного устройства защитного отключения. Если потребителей много, желательно разгруппировать их. Например, в щитке на вводе в квартиру устанавливается одно противопожарное УЗО с током срабатывания равным 300 мА, после него выполняются разветвления. Отдельные устройства монтируются на розетки и освещение. Их номинал срабатывания должен составлять около 30 мА. На ответственные помещения вроде детской и ванной комнаты подбираются устройства, рассчитанные на отключение при утечке тока, равной 10 мА.

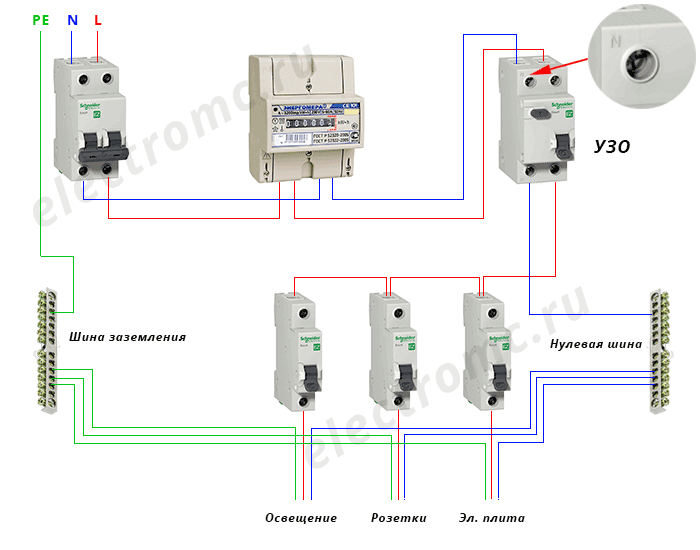

УЗО в электрощите с заземляющим проводом

Данная схема предпочтительней с точки зрения безопасности. В ней УЗО способно полностью реализовать свой потенциал. В однофазной сети с заземлением исключено нахождение металлического корпуса бытового прибора под опасным высоким потенциалом.

В рассматриваемой схеме устройство защитного отключения более чувствительно к повреждению изоляции и контакту фазного проводника с корпусом электрического аппарата. В электрощите имеется фазный, нулевой и заземляющий проводник. Он обозначается желто-зеленым цветом изоляции и разветвляется до каждой розетки в квартире. УЗО подключается между прибором учета и автоматическими выключателями с соблюдением назначения проводов (L и N).

Поскольку УЗО более чувствительно к замыканиям на землю, его номиналы необходимо подбирать тщательней. Желательно использовать разделение нагрузки на отдельные линии. Так в будущем получится проще выявить место повреждения изоляции и утечки тока на землю.

Типовая схема 1 — общее УЗО на вводе

Общее устройство защитного отключения необходимо подсоединить между вводным и групповыми автоматическими выключателями. Схема применима для небольших однокомнатных квартир с проводкой в хорошем состоянии.

Этот вариант отличается яркими достоинствами. Среди них:

  • одно устройство стоит недорого и требует меньше времени на наладку;
  • простой выбор устройства, ведь не нужно подбирать УЗО со своей уставкой для каждой комнаты в отдельности.

Недостатки более весомые:

  • если произошло замыкание на землю, отключится вся квартира (нет селективности защиты);
  • в больших квартирах возможны ложные срабатывания и отключения света.

Типовая схема 2 — общее вводное УЗО + однофазный счетчик

Электроэнергия стоит денег. Поэтому на вводе в квартиру всегда устанавливается электрический счетчик. Чтобы у поставщика энергии не возникло вопросов к монтажу щитка, все элементы необходимо установить правильно по схеме.

Устройство защитного отключения подсоединяется ко 2-му и 4-му выводам прибора учета с соблюдением «полярности». Вывод счетчика № 2 идет на фазный вход УЗО «L», а № 4 на нулевой «N». Они располагаются сверху защитного устройства. Выходные клеммы находятся в нижней части прибора. Отходящий нулевой провод подключается к нейтральной N шине, а фазные расходятся по автоматическим выключателям и комнатам квартиры.

Положительные свойства схемы:

  • не нужно делать отдельного щитка для защиты, что позволяет сократить время на монтаж проводки;
  • низкие расходы, ведь достаточно купить 1 защитное устройство.

Отрицательные:

  • если квартира отключилась, то непонятно, где именно находится проблема;
  • если УЗО неисправно, то напряжение пропадет во всей квартире.

Типовая схема 3 — вводное и групповые УЗО + прибор учета электроэнергии

Схема является усовершенствованной версией предыдущей. Выходы счетчика 2 и 3 подключаются на вход общего УЗО. Затем фазный провод с защитного устройства подсоединяется на автоматический выключатель. Нулевой же с УЗО идет на N шину. Далее L провод с автомата раскидывается по отдельным для каждой комнаты устройствам защиты. Их может быть неограниченное количество. Но обычно не более 3-7 штук. Нулевой провод для группы защитных устройств берется с N шины.

Достоинства схемы:

  • отключается только та комната, в которой произошло замыкание (селективность защиты);
  • возможность подбора тока утечки под конкретного потребителя.

Недостатки:

  • многократно возрастают затраты на покупку и установку защитных устройств;
  • выбор тока срабатывания требует профессионального подхода со знанием дела.

Типовая схема 4 — только групповые УЗО

Схема отличается от предшествующей отсутствием вводного УЗО с высоким током срабатывания. L и N проводники от счетчика поступают на групповые автоматы и общую шину нейтрали. Ток срабатывания автоматов подбирается под каждую конкретную комнату или цепь. Например, для освещения он самый низкий всего в несколько ампер, а для розеток на кухне самый высокий порядка 32 А. Затем фазный провод поступает на групповые защитные устройства. Их ток срабатывания отстраивается также исходя из потребителя. Его значение лежит в диапазоне 10-50 мА.

Из плюсов схемы отмечаются:

  • экономия на покупке общего вводного УЗО;
  • в схеме сохраняется свойство селективности.

Минусы подобной схемы:

  • есть риск, что одно из защитных устройств окажется бракованным и не сработает, что чревато пожаром или травмой;
  • при неправильном подборе токов срабатывания возможны ложные отключения.

Подключение УЗО в двухфазной сети

Двухфазное питание относится к нестандартным присоединениям, где переоборудованный трансформатор старого образца на 127 В был переподключен в треугольник под современных потребителей на 220В, которые питаются от него линейным напряжением.

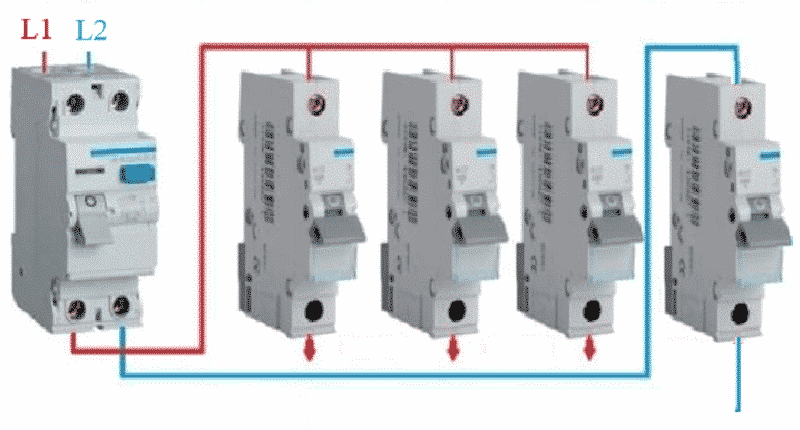

Рис. 4: Подключение УЗО в двухфазной системе

Чтобы подключить устройство защитного отключения в двухфазную цепь, необходимо обязательно отключить оба провода на вводе в щит, так как каждый из них находится под потенциалом. Затем каждая из фаз подключается к соответствующим фазным клеммам и нулевым клеммам с дальнейшим соблюдением их полярности. В отличии от однофазной системы, автоматы на выходе из УЗО должны устанавливаться для каждой линии или их можно заменить одним двухполюсным.

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

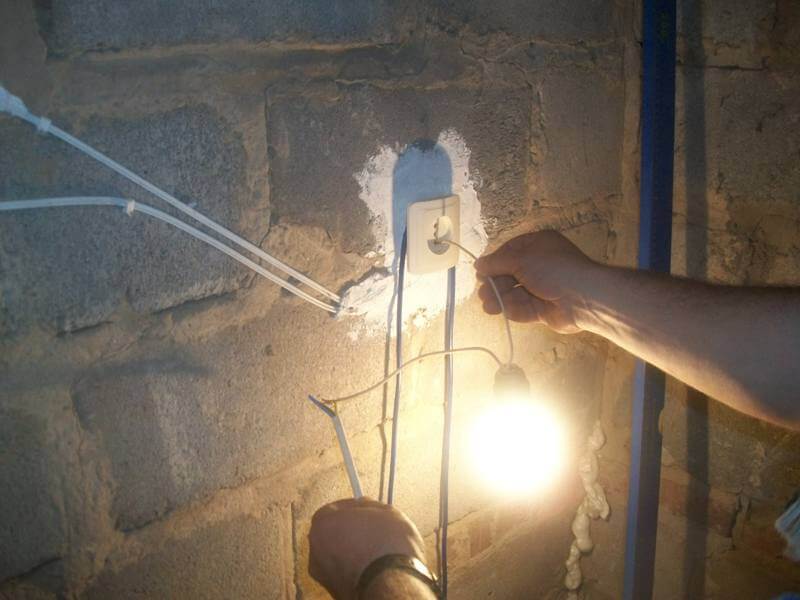

Использование контрольной лампы для поиска нулевой фазы

Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

ТОП-4 производителей УЗО

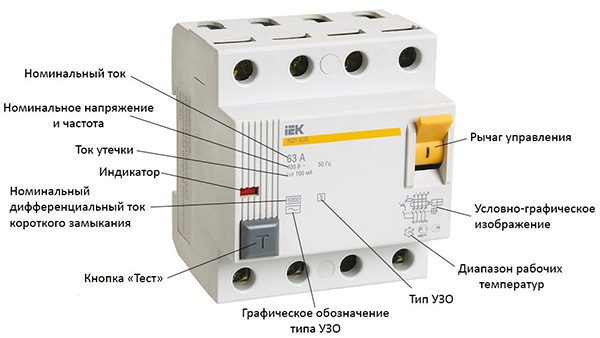

Рис. 3. Основные характеристики УЗО

Для покупки качественного устройства предлагается ознакомиться с рейтингом лучших производителей:

  • ABB. Швейцарский производитель электроприборов, устройства которого отличатся высоким качеством и длительным сроком службы;
  • Legrand. Французский производитель, выпускающий исключительно УЗО и дифавтоматы;
  • Schneider Electric. Еще одна компания из Франции по выпуску электрооборудования. В отличие от предыдущей, давно пришла на отечественный рынок и известна;
  • General Electric. Американская компания, известная многолетней историей на мировом рынке электротоваров. В России приборы производителя сложно найти в избытке из-за малых поставок. Это связано с разными характеристиками используемой странами сети электропитания.

Стоит помнить, безопасность эксплуатации трехфазной сети зависит от надежности приборов – это второе правило.

Правила подключения

Для самостоятельной установки устройства защитного отключения следует придерживаться ряда правил. Наиболее важные из них следующие:

  1. При монтаже проводки необходимо строго соблюдать схему. Провода подключаются согласно их буквенной или цветовой маркировке. В идеале на руках у монтажника должна быть схема.
  2. Устройство защитного отключения подсоединяется только после вводного автоматического выключателя. Подключение к сети без автомата недопустимо.
  3. Следует обращать внимание на технические характеристики подключаемого УЗО. Если в сети будут протекать токи в 20-25 А, то защитное устройство выбирается не менее чем на 32 А.
  4. Запрещено использовать в роли заземлителя радиаторы отопления или водяные трубы. Подобный халатный подход чреват летальным исходом для кого-нибудь из соседей.
  5. Общее правило — все электромонтажные работы проводятся со снятием напряжения за исключением случаев, при которых отключение невозможно.

Несколько советов по выбору

И немного рекомендаций по выбору УЗО. Если планируете устанавливать одно устройство на вводе, то выбирайте качественную продукцию хорошо зарекомендовавших себя производителей. Это такие фирмы, как:

  • «ABB»;
  • «Legrand»;
  • «Schneider Electric».

Устройства защитного отключения от этих производителей обойдутся вам порядка 1800-2000 рублей.

Если хотите подключить несколько УЗО и автоматов в квартире (для каждой отходящей ветви), то вам придётся либо хорошо потратиться, либо выбрать устройства немного дешевле. В случае небольших финансовых возможностей остановите свой выбор на УЗО фирм «ИЭК» или «EKF», они немного уступают в показателях качества и надёжности, но и стоят намного меньше (около 600-700 рублей).

Мы привели несколько вариантов, как подключить УЗО. Выберите наиболее подходящий для себя в зависимости от того, где вы проживаете (в квартире или частном доме), какая у вас сеть (однофазная или трёхфазная). Ну, а сколько вы поставите устройств (одно на вводе или для каждой потребительской группы), решайте, исходя из своего финансового положения.

Как проверить УЗО за 30 секунд

Устройство защитного отключения отвечает за здоровье и безопасность людей, поэтому периодически его следует проверять на исправность. Для этого на приборе предусмотрена кнопка «test». Если при ее нажатии УЗО выбивает, то оно считается исправным.

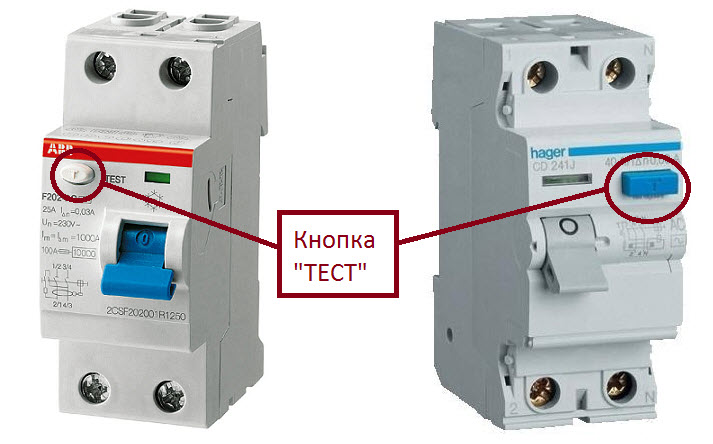

Автомат с кнопкой “тест”

Существует и другая более надежная методика проверки. Для нее необходимо подключить резистор между заземлением и фазным проводом розетки. Сопротивление резистора подбирается исходя из закона Ома и тока срабатывания УЗО. Способ крайне опасный для испытателя. Его не рекомендуется использовать людям, которые не имеют образования и опыта работы электриком.

Выводы и полезное видео по теме

Несколько практических советов и объяснений помогут новичкам разобраться, как правильно выбрать и подключить УЗО в доме или квартире.

Ошибки при подключении розеток:

О необходимости и нюансах установки защитных приборов:

Не всегда существует возможность вызова квалифицированного специалиста для оборудования распределительного электрощита. Иногда автоматы или УЗО приходится устанавливать самостоятельно.

Из-за оплошности при монтаже может произойти удар током, поэтому важно использовать схемы подключения, правильно делать расчеты и следовать правилам техники безопасности.

Профессионально занимаетесь электромонтажными работами и хотите добавить полезные советы или другие схемы подключения УЗО? Может хотите дополнить нашу статью рекомендациями по электробезопасности? Пишите свои в блоке ниже – ваши замечания будут полезными многим домашним мастерам.

Ответы на часто задаваемые вопросы

  • Где в доме устанавливать защитный прибор? Только в помещении, вдалеке от санузла и кухни.
  • Мне рекомендуют купить УЗО на радиорынке, там дешевле. Сколько они проработают? Покупка таких устройств небезопасна, т.к. сомнительные приборы не проходят сертификацию, и качество их работы никто не гарантирует.
  • Обычно подключают проводники к клеммам независимо от фазы, зачем ноль искать? Сложные устройства, тот же дифавтомат, включают дополнительные компоненты, для которых важно соблюдение фазности.
  • Можно ли подсоединять несколько розеток к одному УЗО? Да, только параллельным соединением.
  • А как повлияет на работу устройства несколько подключенных розеток? Никак. Время срабатывания одинаково.
