Соединение проводов. Скрутка,пайка,сварка,опрессовка, клеммники Wago

2.3 / 5 ( 3 голоса )

При монтаже электропроводки в доме или квартире, соединение проводов – наиважнейший момент. Для безаварийного и безопасного электроснабжения, потребуется надежное и качественное соединение проводов.

Беспечное отношение к соединению проводов и кабелей, может привести к очень нехорошим последствиям. Казалось бы, что в соединении проводов нет ничего сложного, скрутил их, обмотал изолентой и все готово, но все не так просто…, как гласит народная мудрость «Электрика – это наука о контактах», и соединение проводов и кабелей, должно быть выполнено со всей ответственностью, т. к. процент аварий и повреждений в системах электроснабжения из-за некачественного соединения проводов очень высок. Каким бы не был качественным электрический контакт между проводами, места соединений проводов обладают бОльшим сопротивлением, а значит сильнее нагреваются. И чем хуже контакт, тем сильнее он греется, что в итоге приведет к оплавлению изоляции, короткому замыканию, а затем и пожару.

На практике применяют несколько способов соединения проводов, я расскажу вам о наиболее распространенных.

Соединение проводов скруткой

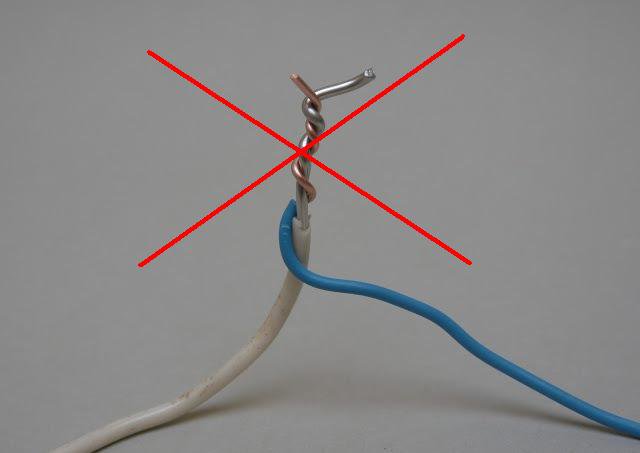

Соеднинение проводов скруткой, распространено повсеместно, но если мы обратимся к главной книге электриков ПУЭ, то согласно:

п.2.1.21 “Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)”

Как мы видим, соединения проводов скруткой в данном пункте нет, а значит скрутки проводов запрещены. Но скрутки всегда были, есть и будут использоваться для соединения проводов при монтаже электропроводки. Да и грамотно-сделанная скрутка, способна прослужить не одно десятилетие, но соединение проводов скруткой необходимо выполнить качественно. Технология соединения проводов и кабелей скруткой достаточно проста:

  • длина скрутки должна быть не менее 4-5 см;
  • зачищенные от изоляции соединяемые провода нужно очистить от окисляемой пленки, например, обычным ножиком или наждачкой;
  • необходимо, чтобы соединяемые провода обвивали друг друга ровно и плотно, обеспечивая достаточно надежный контакт.

Одно “но”, могут возникнуть проблемы при сдаче электроустановки пожарной инспекции, т.к. соединение проводов скруткой по ПУЭ запрещены. Впрочем это касается в основном промышленных потребителей, торговых помещений и т.д., в вашу квартиру или частный дом пожарный инспектор не придет с проверкой.

Соединение проводов скруткой – это вынужденная мера, когда другого ничего не остается, и лучше использовать соединение проводов, способами описанными ниже.

Конструкции распределительных коробок

Соединение проводов производится в распределительных (или распаечных) коробках, потому что это наиболее удобный способ монтажа. При любых неполадках и необходимости прозвонки отдельного провода стоит только открыть коробку и выявить предполагаемый к тесту проводник. Соединить провода в коробке можно несколькими способами, которые описаны в Правилах установки электроустановок (ПУЭ).

Электропроводка в помещениях обычно прокладывается в 15 сантиметрах под потолком. На этом же расстоянии устанавливается и распредкоробка. Их чаще всего размещают по одной на комнату. По конструкции коробки разделяют на внешние и внутренние. Внутренние устанавливают в углубление в стене и закрывают отделочным материалом. Поэтому неспециалисту бывает трудно их найти. Если толщина стены не позволяет установить внутреннюю распаячную коробку, то применяется внешняя. Такой тип часто используется в частных деревянных домах.

Распредкоробки бывают двух форм: прямоугольной и круглой (полукруглой). Из коробки имеются четыре вывода, оснащенные штуцерами для крепления кабель-каналов или гофрошлангов. В современном подходе к прокладке кабелей всегда используются эти изделия.

Укладка кабеля в штробу связана с проблемами при последующем ремонте или замене кабеля.

Соединение проводов пайкой

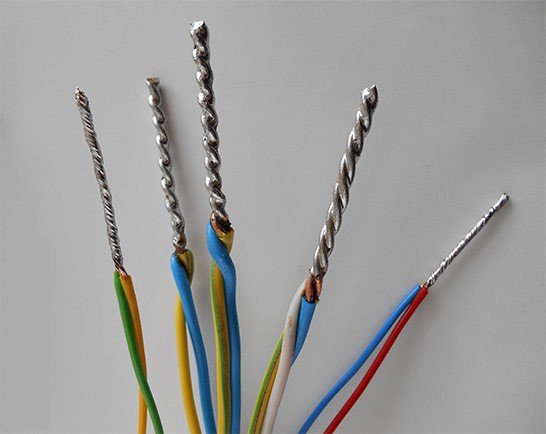

Если скрученные провода пропаять, то получим соединение проводов пайкой, что гарантирует надежный и качественный контакт, у которого достаточно низкое переходное сопротивление, высокая проводимость и механическая прочность. Но важно пропаять соединение проводов правильно, для этого необходимо:

  • облудить соединяемые провода канифолью (флюсом);
  • припой должен затекать во внутрь скрутки;
  • после остывания припоя можно шлифануть наждачкой, т.к. острые края припоя, могут проколоть изоляцию;
  • изолировать соединение проводов.

Но такое соединение проводов пайкой, весьма трудоемкое и требует определенных навыков. К отрицательным сторонам пайки соединения проводов, я бы отнес:

  • необходимость изоляции;
  • сложность (не каждый умеет хорошо паять), да и у тех кто хорошо паяет, делать это, например, стоя на стремянке или лестнице, мягко говоря, не очень удобно;
  • если была допущена ошибка при соединении проводов, их уже нелегко будет разъединить после пайки, поэтому запас проводов и кабелей лучше оставлять больше;
  • высокие времязатраты.

Соединение проводов сваркой

Соединение проводов сваркой дает еще более качественный электрический контакт проводов. Но здесь все еще более заморочено, чем с пайкой проводов, так как необходимо наличие:

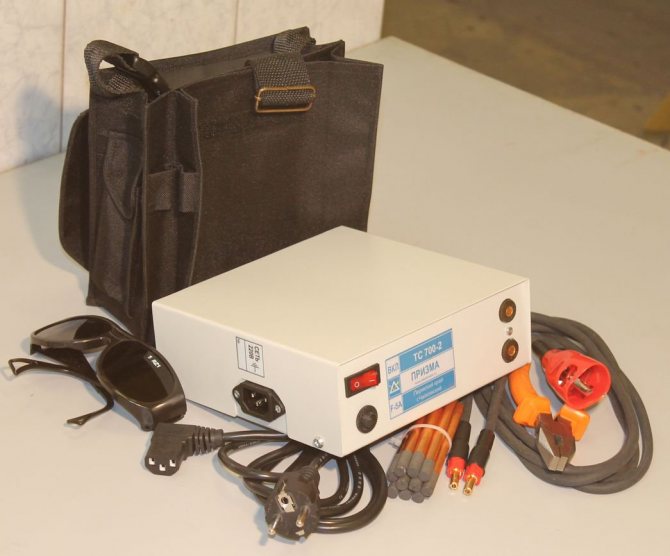

  • сварочного трансформатора;
  • навыков сварщика;
  • маски (очков) для сварки, специальных перчаток, электродов;
  • строительного фена для термоусадочной трубки.

Соединение провода сваркой, можно выполнять только из однородных металлов. Такое соединение проводов можно встретить нечасто, народ у нас не очень любит трудности, а многие электрики не любят такой способ соединения проводов из-за больших затрат времени, но стоит отметить, соединять провода сваркой быстрее, чем паять.

Соединение проводов опрессовкой

Соединение проводов опрессовкой, заключается в сжатии специальными пресс-клещами соединительной гильзы (алюминиевая или медная трубка), в которую вставляются провода. Провода предварительно зачищаются от изоляции на длину гильзы, затем помещаем провода внутрь гильзы и обжимаем ее для надежности в двух-трех местах. Если гильза намного больше проводов, которые нужно опрессовать, то можно набить гильзу дополнительными проводами. Изолируем полученное соединение проводов опрессовкой изолентой, а лучше термоусадочной трубкой + фен.

соединение проводов опрессовкой

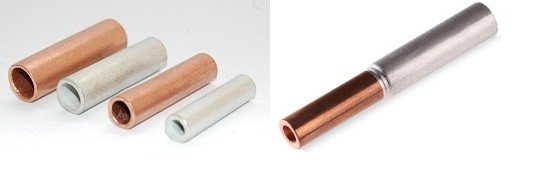

Гильзы для соединения проводов опрессовкой, бывают медные, алюминевые и медно-алюминиевые, т.е. опрессовкой можно выполнять соединение проводов из меди и алюминия.

соединение проводов опрессовкой

Соединение проводов опрессовкой достаточно надежно, если все сделать правильно. Навыки при выполнении соединения проводов опрессовкой также пригодятся вам при сборке электрощита, для опрессовки втулочных наконечников НШВИ.

К минусам можно отнести затраты на пресс-клещи для соединения проводов опрессовкой и гильзы, неразъемность соединения проводов опрессовкой, т.е. опрессовали провод в гильзе и “забыли” про него.

Рекомендации, меры предосторожности

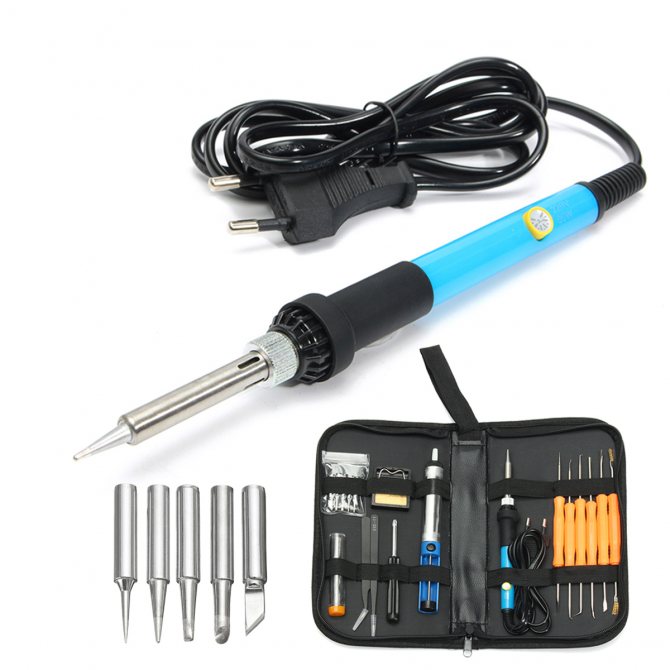

Профессиональный паяльник DANIU 110V/220V 60W с регулировкой температуры и набором инструментов
Следует ознакомиться с рекомендациями, которые позволят качественно выполнять поставленные задачи:

  • При выборе паяльника нужно обращать внимание на модели, оснащенные дополнительно конусами, иглами и комплектом сменных наконечников.
  • Прежде чем приступать к выполнению пайки, нужно особое внимание уделить зачистке жала. Если наконечник слишком загрязнен, всю грязь удаляют с помощью паяльника. Вспомогательно можно использовать куски дерева или картон.
  • При изменении длины паяльника также изменяется температура нагревания инструмента.
  • Во время нагревания рабочего элемента не рекомендуется паяльник оставлять «сухим». Нужно жало регулярно опускать в канифоль.

Важно соблюдать меры предосторожности. Работать нужно в средствах индивидуальной защиты: специальная одежда (спецовка), очки и перчатки. Нельзя оставлять открытые участки тела, в противном случае могут образоваться сильные ожоги.

Болтовое соединение проводов и кабелей

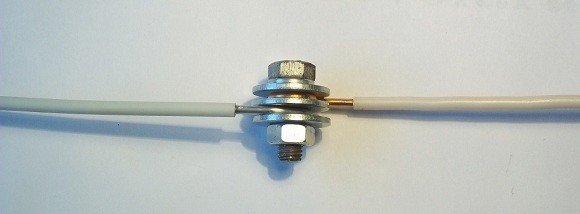

Болтовое соединение проводов, как правило, используют при соединении проводов из разных металлов, то есть, если у нас один провод из меди, а второй из алюминия, при этом между ними необходимо проложить стальную шайбу.

Такое соединение проводов получается весьма громоздкими, его неудобно располагать в соединительных коробках и изолировать. Необходима периодическая протяжка.

Соединение проводов винтовыми клеммниками

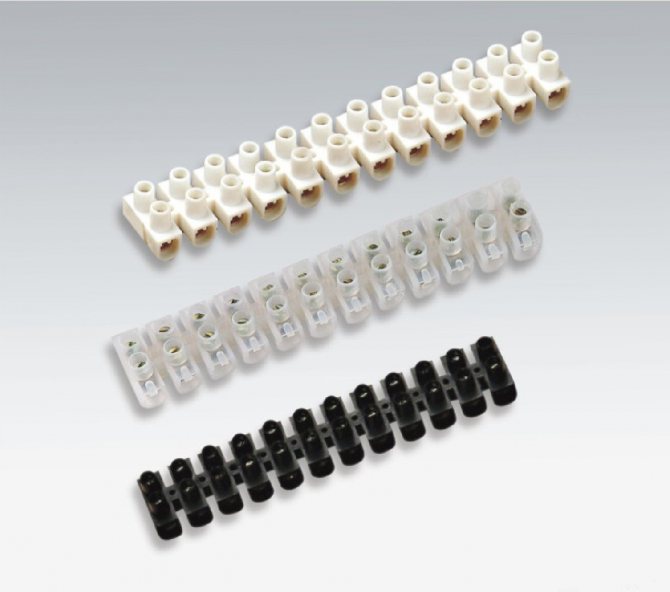

Соединение проводов винтовыми клеммниками, также как и болтовое, можно использовать для соединения проводов из разных металлов. Данное соединение проводов удовлетворяет требованиям ПУЭ, но требует периодической протяжки винтов в клеммах, которые со временем ослабевают, а значит слабеет и сам контакт, который со временем может замкнуть.

Периодическая протяжка винтового соединения проводов предполагает, что доступ к соединению в коробке всегда должен быть открытым, что не очень красиво будет смотреться в квартире или частном доме. Также при закручивании винта, можно повредить сам провод, особенно более мягкий алюминиевый. А если необходимо соединить многопроволочный провод, то нужно либо пропаять зачищенные концы провода, либо обжать трубчатыми наконечниками.

Соединение проводов колпачками СИЗ

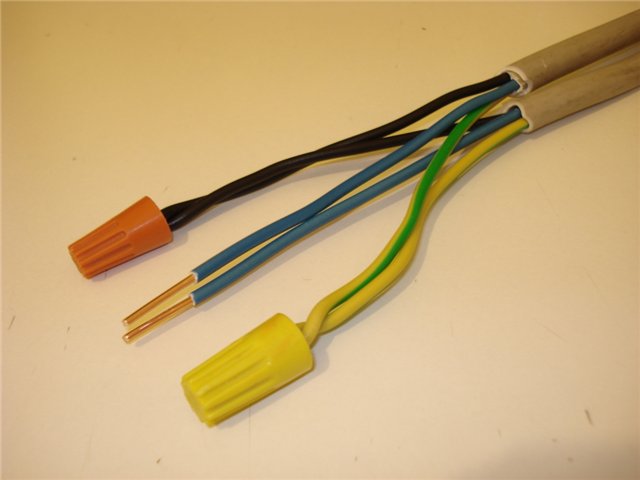

Соединение проводов колпачками СИЗ (Соединительные Изолирующие Зажимы). СИЗы представляют собой пластиковые колпачки с конической пружиной внутри, которая при скручивании сжимает и фиксирует провода, а сам пластиковый колпачок СИЗа изолирует соединение проводов, и является противопожарной и механической защитой.

Данное соединение проводов быстрое и простое, для его правильного выполнения необходимо:

  • зачистить изоляцию с проводов и кабелей на длину немного меньшей, чем длина самого колпачка СИЗ;
  • сложить их в пучок, именно в пучок, а не делать из них скрутку;
  • руками накрутить СИЗ по часовой стрелке на пучок проводов;
  • дотянуть СИЗ пассатижами.

Преимущества такого соединения проводов и кабелей очевидны (не требуется специального инструмента, нет надобности в дополнительной изоляции, быстрота и простота), но есть и недостатки:

  • нельзя соединять многопроволочные провода;
  • качество такого соединения будет хуже, чем у вышеперечисленных, поэтому я бы рекомендовал использовать данные зажимы для небольшой нагрузки, например, в цепях освещения.

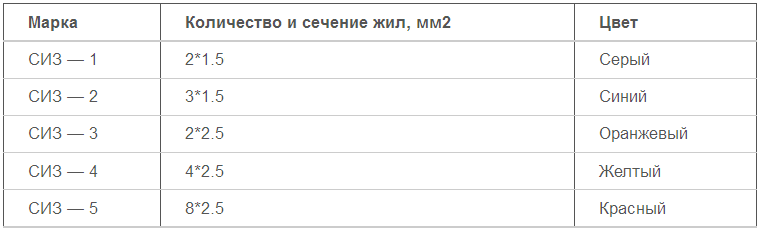

Колпачки СИЗ подразделяются по общему сечению скручиваемых проводов и обозначаются номерами от 1 до 5, которые указывают количество скручиваемых проводов и их сечение.

таблица СИЗ

Увеличение прочности контакта

Еще один пример для чего нужно покрывать припой и место ремонта изоляционным материалом – увеличение прочности контакта. Обычно, во время ремонта разъемов или шлейфов применяется радикальный вариант упрочнения контакта. Это смесь соды и суперклея. Также можно использовать компаунд, который затвердевает от горячего воздуха и эпоксидную смолу.

Такие методы применяются только ради укрепления контакта, когда отсутствуют крепежные места, часть платы или имеется серьезное повреждение детали.

Когда ремонтируется порванный шлейф, его так же можно дополнительно упрочнить раствором соды и суперклея. Но будьте внимательны и осторожны с таким методом – суперклей и эпоксидная смола въедаются в поверхность материала, и удалить их потом для повторного ремонта уже не получится.
