Соединение проводов в распределительной коробке: изучаем способы

Электричество — это та область, в которой необходимо все делать правильно и досконально. В связи с этим многие предпочитают разобраться во всем самостоятельно, а не доверять посторонним людям. Один из ключевых моментов — соединение проводов в распределительной коробке. От качества работ зависит во-первых, корректность работы системы, а во-вторых — безопасность — электрическая и пожарная.

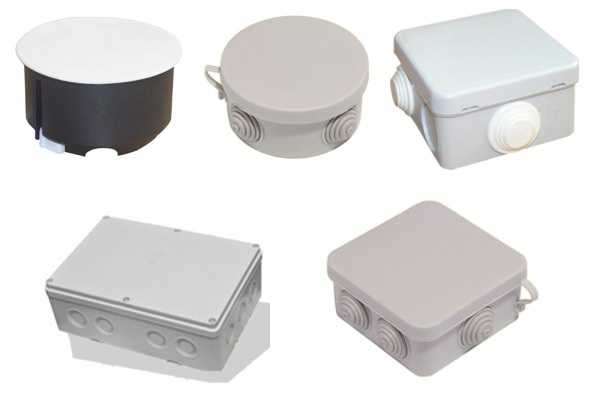

Один из видов распределительной (распаечной, разветвительной) коробки

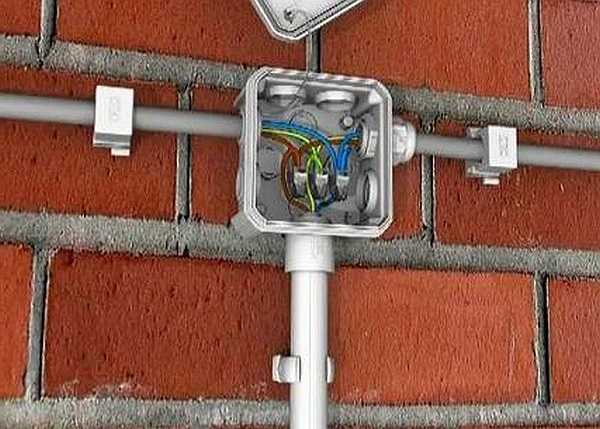

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.

Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.

Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.

Использование распредкоробок влечет следующие положительные результаты:

  1. Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
  2. Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
  3. Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
  4. Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

Пуэ раздел 2 (2003)

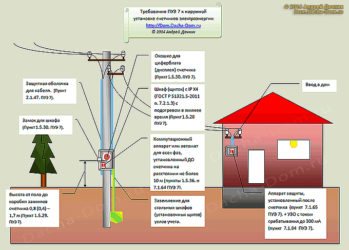

Требования к распределительным коробкам по ПУЭ

Главы 2.4, 2.5 приведены в редакции седьмого издания (2003 г.)

ОБЛАСТЬ ПРИМЕНЕНИЯ, ОПРЕДЕЛЕНИЯ

2.1.1.

Настоящая глава Правил распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 (при сечении более 16 мм2 — см. гл. 2.3).

Линии, выполняемые неизолированными проводами внутри помещений, должны отвечать требованиям, приведенным в гл. 2.2, вне зданий — в гл. 2.4.

Ответвления от ВЛ к вводам (см. 2.1.6 и 2.4.

2), выполняемые с применением изолированных или неизолированных проводов, должны сооружаться с соблюдением требований гл. 2.

4, а ответвления, выполняемые с применением проводов (кабелей) на несущем тросе, — в соответствии с требованиями настоящей главы.

Кабельные линии, проложенные непосредственно в земле, должны отвечать требованиям, приведенным в гл. 2.3.

Дополнительные требования к электропроводкам приведены в гл. 1.5, 3.4, 5.4, 5.5 и в разд. 7.

2.1.2. Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с настоящими Правилами.

2.1.3. Кабель, шнур, провод защищенный, незащищенный, кабель и провод специальный — определения по ГОСТ.

2.1.4. Электропроводки разделяются на следующие виды:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п.

, на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.5. Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п.

Наружная электропроводка может быть открытой и скрытой.

2.1.6. Вводом от воздушной линии электропередачи называется электропроводка, соединяющая ответвление от ВЛ с внутренней электропроводкой, считая от изоляторов, установленных на наружной поверхности (стене, крыше) здания или сооружения, до зажимов вводного устройства.

2.1.7. Струной как несущим элементом электропроводки называется стальная проволока, натянутая вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.

2.1.8. Полосой как несущим элементом электропроводки называется металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.

2.1.9. Тросом как несущим элементом электропроводки называется стальная проволока или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.

2.1.10. Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Короба могут применяться в помещениях и наружных установках.

2.1.11. Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.

Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках.

Источник: https://www.proftrade.ru/normative/d-19/c-10/doc-1074.html

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

  • клеммных колодок Wago;
  • опрессовки гильзами;
  • пайки;
  • скрутки;
  • изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago.

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Способы соединения проводов

В коробке проводники можно соединять разными способами. Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность.

Скрутка

Самый популярный у народных умельцев способ, но самый ненадежный. Он не рекомендован ПУЭ для использования, так как не обеспечивает должный контакт, что может привести к перегреву и возникновению пожара. Этот способ можно использовать как временный, например, для проверки работоспособности собранной схемы, с обязательной последующей заменой на более надежный.

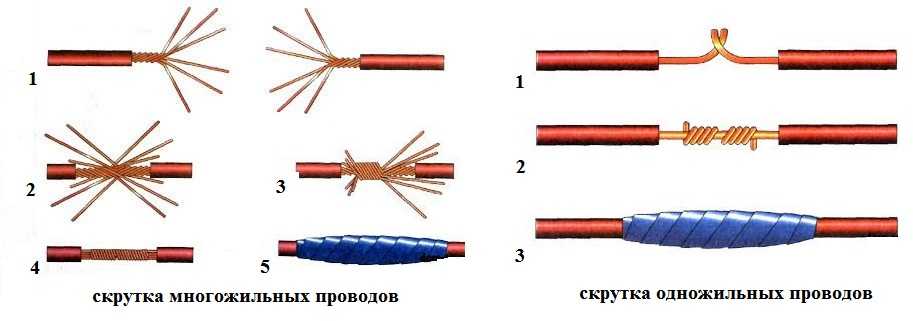

Правильная скрутка электрических проводов

Даже если соединение временное, необходимо все делать по правилам. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия.

При скрутке многожильных проводов порядок действий такой:

  • изоляция зачищается на 4 см;
  • проводники раскручиваются на 2 см (поз. 1 на фото);
  • соединяются до стыка нераскрученных проводников (поз 2);
  • жилки закручиваются пальцами (поз 3);
  • скрутка затягивается плоскогубцами или пассатижами (поз 4 на фото);
  • изолируется (изолента или надетая до соединения термоусадочная трубка).

Соединение проводов в распределительной коробке с одной жилой при помощи скрутки проще. Очищенные от изоляции проводники скрещиваются и скручиваются пальцами по всей длине. Затем берут инструмент (плоскогубцы и пассатижи, например). В один зажимают проводники возле изоляции, вторым усиленно скручивают проводники, увеличивая количество витков. Место соединения изолируется.

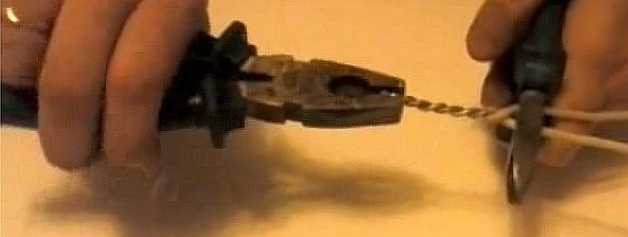

Скручивать пассатижами или плоскогубцами

Скрутка с монтажными колпачками

Еще проще делается скрутка с использованием специальных колпачков. С их использованием соединение более надежно заизолировано, контакт лучше. Наружная часть такого колпачка отлита из пластика, не поддерживающего горение, внутрь вставлена металлическая коническая часть с резьбой. Эта вставка обеспечивает большую поверхность соприкосновения, улучшая электрические характеристики соединения. Это отличный способ соединить два (или больше) провода без пайки.

Скрутка проводов при помощи колпачков происходит еще проще: снимается изоляция на 2 см, провода слегка закручиваются. На них надевается колпачок, с усилием проворачивается несколько раз, до тех пор, пока металл не окажется внутри колпачка. Все, соединение готово.

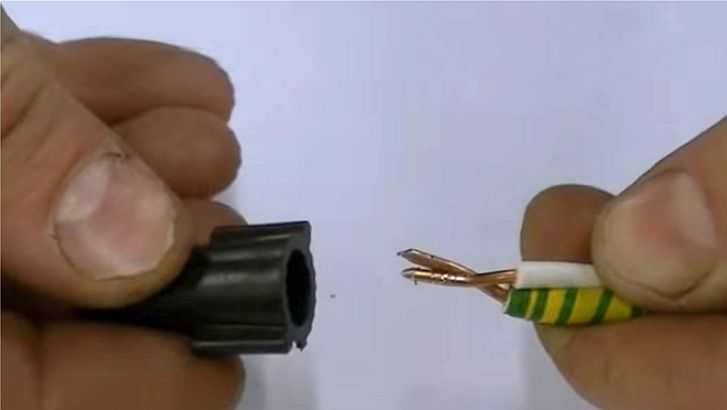

Соединение проводов при помощи колпачка

Подбираются колпачки в зависимости от сечения и количества проводников, которые необходимо соединить. Этот способ более удобный: место занимает меньше, чем обычная скрутка, все укладывается компактнее.

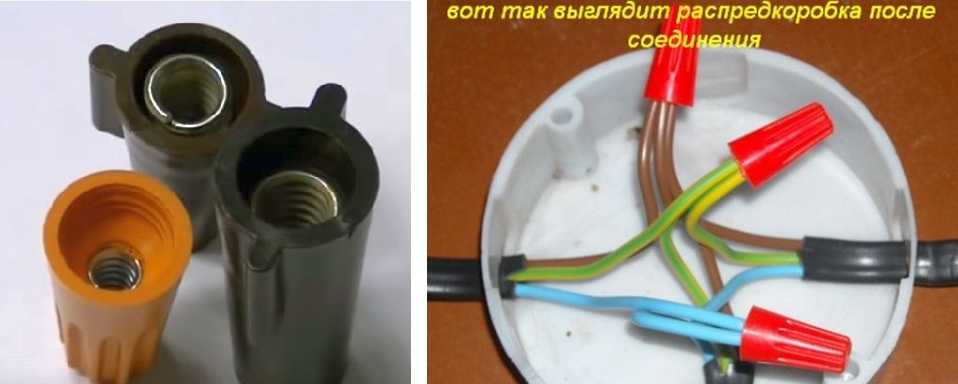

Соединение проводников в распределительной коробке колпачками

Пайка

Если есть в доме паяльник, и вы умеете с ним хоть немного обращаться, лучше использовать пайку. Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Разогретый паяльник окунают в канифоль, и проводят несколько раз по зачищенной от изоляции части. На нем появляется характерный налет рыжеватого цвета.

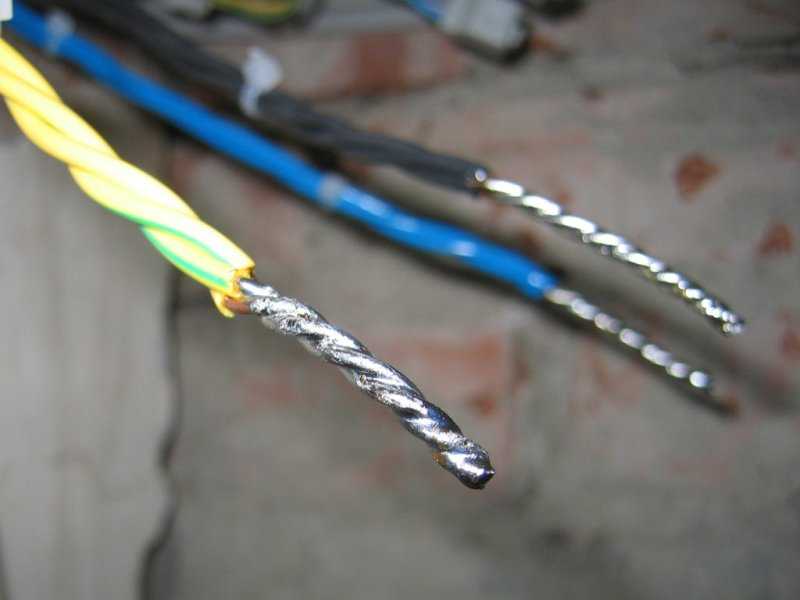

Спаянные провода

После этого провода скручивают, как описано выше (скрутка), потом берут олово на паяльник, прогревают скрутку до тех пор, пока расплавленное олово не станет затекать между витками, обволакивая соединение и обеспечивая хороший контакт.

Этот способ монтажники не любят: уходит много времени, но если соединение проводов в распределительной коробке делаете для себя, не пожалейте времени и усилий, зато будете спасть спокойно.

Сварка проводов

Если есть инверторный сварочный аппарат, можно использовать соединение сваркой. Это делают поверх скрутки. Выставляют на аппарате сварочный ток:

  • для сечения 1,5 мм2 порядка 30 А,
  • для сечения 2,5 мм2 — 50 А.

Электрод используют графитовый (это для сварки меди). Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Сварка происходит за доли секунды. После остывания место соединения изолируется. Процесс сварки проводов в распределительной коробке смотрите в видео.

Клеммные колодки

Еще одно соединение проводов в распределительной коробке — с помощью клеммных колодок — клеммников, как их еще называют. Есть разные типы колодок: с зажимами и винтовые, но, в общем, принцип их устройства один. Есть медная гильза/пластина и система крепления проводов. Они устроены так, что вставив в нужное место два/три/четыре проводника, вы их надежно соединяете. В монтаже все очень просто.

Винтовые клеммные колодки имеют пластиковый корпус, в котором закреплена контактная пластина. Они есть двух типов: со скрытыми контактами (новые) и с открытыми — старого образца. В любом из них в гнездо вставляется очищенный от изоляции проводник (длина до 1 см) и зажимается при помощи винта и отвертки.

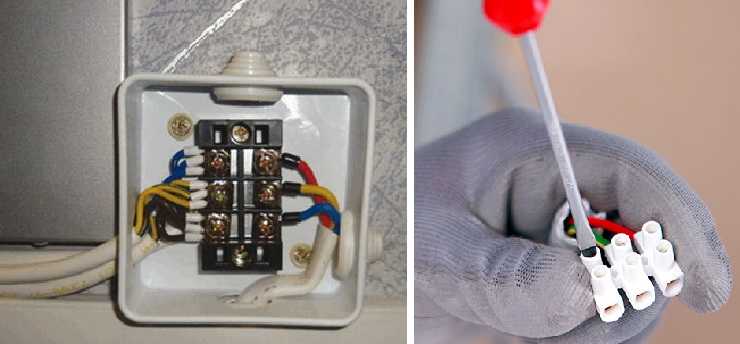

Соединение проводов в распределительной коробке при помощи клеммных колодок

Их недостаток в том, что не очень удобно соединять в них большое количество проводов. Контакты располагаются попарно, и если надо соединить три и больше провода, приходится втискивать в одно гнездо два провода, что затруднительно. Зато их можно использовать в ветках со значительным потреблением тока.

Другой вид колодок — клеммники Ваго. Это колодки для быстрого монтажа. В основном используются два вида:

  • С плоскопружинным механизмом. Называются еще одноразовыми, так как повторное их использование если и возможно, то со значительным ухудшением качества контакта. Дело во внутреннем строении: в корпусе стоит пластина с пружинными лепестками. Вставляя проводник (только одножильный), лепесток отгибается, зажимая провод. Обеспечивая контакт, он врезается в металл. Если проводник, при должном усилии и удастся выдернуть, то лепесток уже прежнюю форму не примет. Потому этот тип и считается одноразовым. Несмотря на это соединение надежное, и использовать их можно. Есть еще специальные клеммники той же формы, но в черном корпусе. У них внутри содержится электромонтажная паста. Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят. Паста предотвращает окисление, позволяя легко соединять эти два металла.

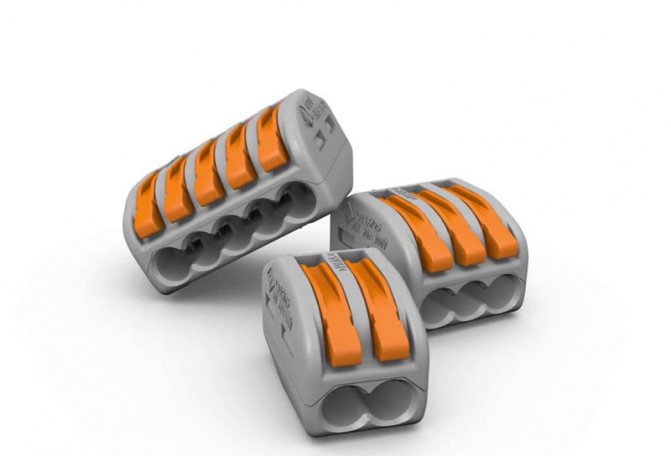

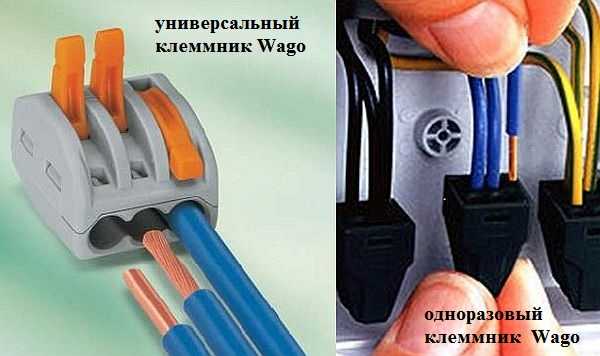

    Клеммные колодки Ваго

  • Универсальные с рычажковым механизмом. Это, пожалуй, самый удобный соединитель. Вставляете оголенный проводник (длинна прописана на обратной стороне), нажимаете на маленький рычажок. Соединение готово. При необходимости перезаделать контакт, рычажок поднимаете, провод вынимаете. Удобно.

Особенность этих клеммных колодок в том, что они могут эксплуатироваться только при малых токах: до 24 А при сечении медного провода в 1,5 мм, и до 32 А при сечении в 2,5 мм. При подключении нагрузок с большим потреблением по току, соединение проводов в распределительной коробке нужно выполнять другим способом.

Опрессовка

Этот способ возможен при наличии специальных клещей и металлической гильзы. На скрутку надевается гильза, она вставляется в клещи и зажимается — опрессовывается. Этот способ как раз подходит для линий с большой амперной нагрузкой (как сварка или пайка). Подробно смотрите в видео. В нем даже собрана модель распределительной коробки так что будет полезно.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

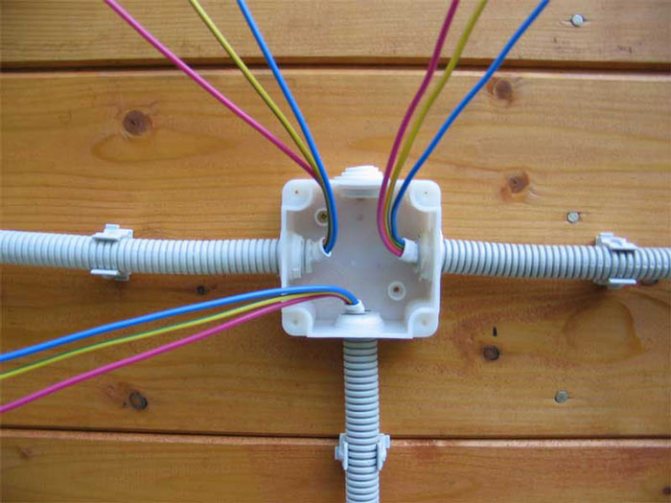

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Основные схемы расключения

Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.

Подключение розеток

Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.

Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.

Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.

Подключение однокнопочного выключателя

В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.

Подключение двухкнопочного выключателя

В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.

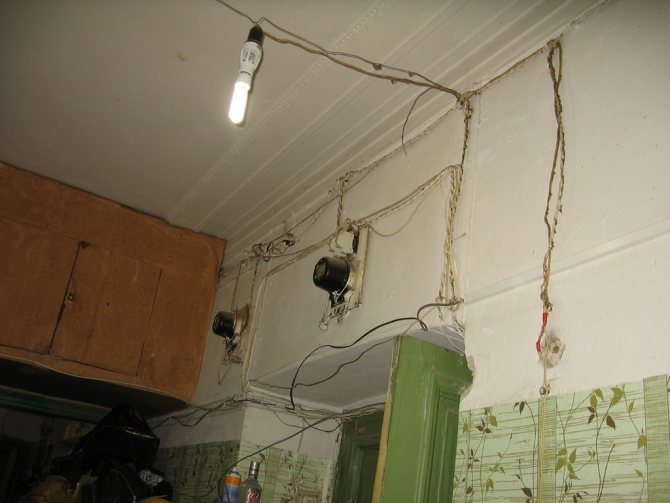

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Управление освещением

Пред тем, как мы рассмотрим инструкцию следует отметить, что существует очень много различных устройств управления освещением. Ниже приведен список самых распространенных:

  • одноклавишный выключатель света (его схема рассмотрена в данной статье);
  • двухклавишный выключатель света;
  • трехклавишный выключатель света;
  • димер;
  • выключатель с датчиком движения (присутствия);
  • одноклавишный проходной выключатель света (переключатель);
  • двухклавишный проходной выключатель света (переключатель).

Выбор устройства управления освещением происходит индивидуально для каждого конкретного случая, так как любое из представленных в списке выше устройств имеет свои функциональные особенности. Более подробно описание, назначение и подключение каждого из устройств, можно посмотреть в соответствующих инструкциях представленных на нашем сайте.
