Типы силовых розеток и методы их установки

Общая информация

Силовые разъемы производятся из высококачественного пластика, устойчивого к горению, с хорошими показателями механической прочности. Металлические части конструкции отличаются антикоррозийными качествами. Конструкция прибора исключает случайное попадание вовнутрь пылевых частиц, масел, бензина и воды. Устройство может эксплуатироваться при значительном разбросе температур в условиях повышенной влажности.

Для штепсельного разъема характерна гибкая округлая скобка, которой фиксируется токопроводящий кабель. Клеммы изготавливаются из луженой высококачественной меди, благодаря чему соединения приобретают достойные электротехнические характеристики. Расположение внутренних контактов соответствует стандартной схеме. Неправильное подключение практически исключено, поскольку для разного напряжения используются разные цвета проводов.

Разнообразие устройств

Розетки квалифицируются по многим признакам. Прежде всего, речь идет о номинале напряжения. На сегодняшний день для однофазных сетей предлагаются разъемы с тремя контактами (земля, фаза, ноль), с четырьмя контактами (3 фазы, ноль) и пятью контактами (земля, 3 фазы и ноль). Разъемы производятся в стационарном, а также в переносном варианте.

Выпускаются устройства, предназначенные для установки непосредственно над плинтусом. Безопасность таких приборов достигается благодаря поворотной шайбе. К примеру, вилку можно подключить только после поворота ее на заданный угол. Функции коробки для ответвлений выполняет нижняя часть прибора. Штепсельные надплинтусные розетки отличаются плоскими контактами, за счет чего возможно подключение сразу двух вилок.

Силовые разъемы различаются еще по целому ряду характеристик.

По способу установки

По этой характеристике различают следующие розетки:

  1. Открытая установка. Используется при наличии открытой электрической проводки. Представляет собой накладную коробку, монтируемую на стену. Чаще всего такой способ монтажа применяется в деревянных зданиях, в лоджиях, влажных помещениях, на улице.
  2. Скрытая установка. Всегда соответствует скрытому типу электропроводки. Провода укладываются в штробы, выдолбленные в стенах, а сама розетка размещается в нише (подрозетнике). Скрытая электропроводка чаще всего применяется в жилых домах и квартирах.

По устойчивости к окружающей среде

Отличаются розетки и по степени защиты. Наиболее распространенным классом защиты является IP44, где первая цифра указывает на степень защищенности от пылевых частиц, а вторая – на влагостойкость. Общее количество используемых цифр — от нуля до шести для пылевой защиты и от нуля до восьми — для защиты от воды.

По виду и предназначению

По этому критерию выделяют:

  1. Силовые вилки и розетки для переменного тока без защитного заземляющего контакта относятся к наиболее простым видам разъемов.
  2. Разъемы, оснащенные заземлением. Помимо отверстий под штырьки, такие устройства имеют особый штекер-штырек или боковые контакты, которые и играют роль заземлителя. Подобная конструкция задумана таким образом, чтобы стыковаться с заземлительными контактами еще до того, как коснутся друг друга штекеры вилки и силовые контакты.
  3. Разъемы со шторками-предохранителями. Такие шторки открываются только при единовременном вхождении штырей в оба контакта.
  4. Розетки с выталкивателями. Выталкиватель встраивается в корпус прибора и активизируется при нажатии на клавишу.
  5. Разъемы с таймерами. Такие устройства можно программировать на определенное время: можно задать соединение или разъединение контактов по расписанию.
  6. Розетки с УЗО (устройство защитного отключения). Такие устройства предназначены для участков с повышенной опасностью.

По сроку эксплуатации

Срок эксплуатации и надежность розеточных контактов описываются таким показателем, как количество циклов «включение/выключение». Высококачественные изделия способны пройти до 100 тысяч циклов.

Лучший вариант исполнения контактов — пружинный механизм, включающий пару контактных лапок.

Зажимы могут быть быстрозажимными или двойными. Оба типа зажимов характеризуются достойным качеством, однако быстрозажимные механизмы проще в установке, хотя и дороже.

Соответствие стандартам

При выборе фурнитуры следует обращать внимание на вилочный диаметр. Для России и других стран бывшего СССР диаметр составляет 4 миллиметра, а вот в европейских странах принят другой стандарт (так называемый евростандарт, или евророзетка) — 4,8 миллиметра. В различных разъемах также могут различаться расстояния между контактами.

Область применения и структура силовых розеток

Что такое силовая розетка? Это по сути электроразъем, где есть контакты, которые могут разъединяться или соединяться, что обеспечивает запитку устройства. Конструктивно выделяют однофазные и трехфазные разъемы. Параметр тока 3-хфазного составляет 380 Вольт. Популярными среди всех возможных вариантов являются штепсельные разъемы. Изготавливается продукция такого назначения из специального пластика, характеризующего прочностью и хорошей устойчивостью к воспламенению. Также можно выделить и другие конструктивные особенности:

  • наличие предохранения от коррозии всех структурных элементов из металла;
  • предупреждение попадания конденсата, пыли, воды, горючих смесей под корпус;
  • возможность работать при широком температурном диапазоне.

В штепсельные розетки кабель, отвечающий за прохождение электротока, крепится гибкой скобой. Места соединения обустраиваются лужеными медными клеммами. Провода имеют цветовую маркировку, что помогает в процессе подключения не ошибиться с характеристиками напряжения.

Типы устройств

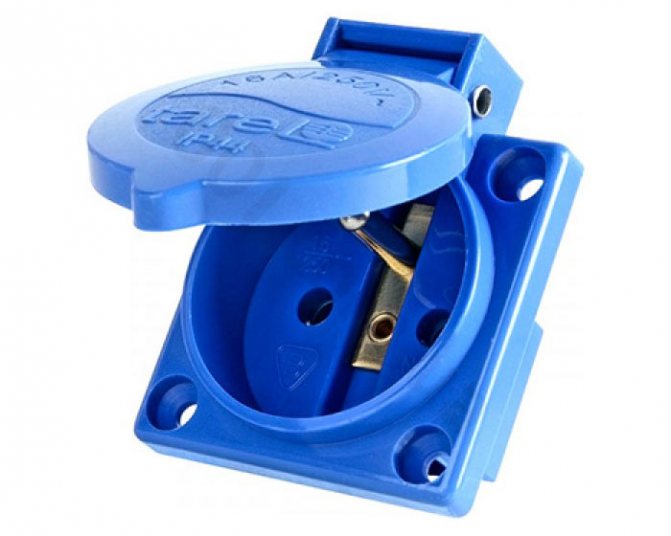

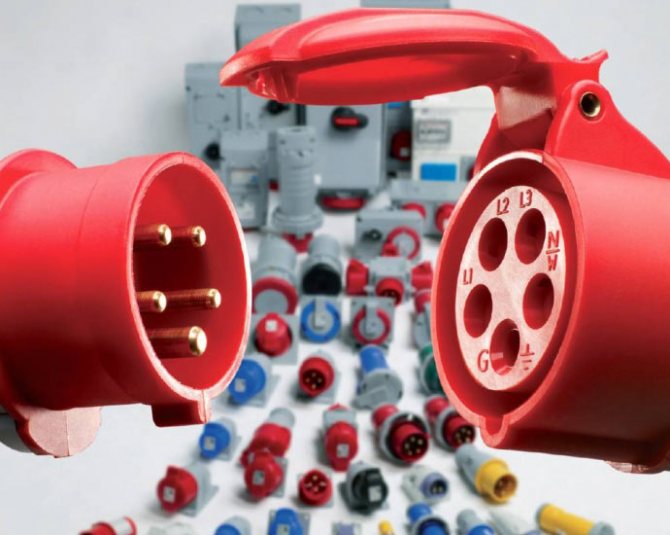

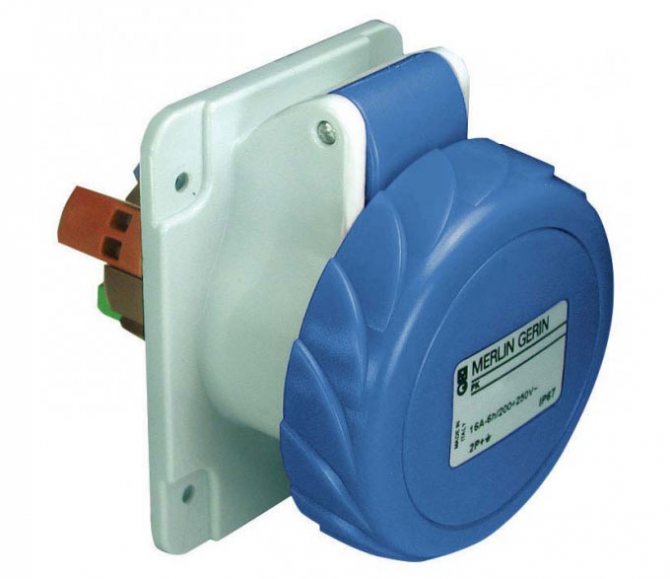

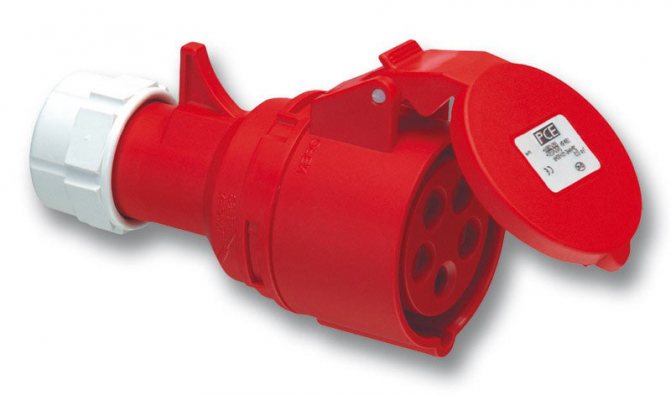

Выделяют несколько типов силовых изделий, применение которых зависит от параметров электросети. Высокой востребованностью пользуются разъемы с разным количеством контактов:

  • ноль, земля, фаза;
  • ноль и три фазы;
  • три фазы, ноль и земля.

Производители позаботились о том, чтобы силовые розетки можно было применять как для мобильных, так и для стационарных конструкций. Выделяют розетки в зависимости от величины тока на 25, 32, 63, 125 Ампер. Эти параметры нужно сопоставлять с потребляемой мощностью электроприборов, которые подлежат запитке.

Варианты установки

Электрофурнитура может монтироваться скрыто или открыто. При креплении накладной розетки нужно установить её на поверхность стены. Это применимо, если вся электропроводка относится к открытому типу, как например, в банях, подсобках или деревянных жилых домах. Также подобные изделия подойдут для уличного монтажа. Силовые розетки скрытого типа подразумевают, что перед креплением нужно будет сделать углубление в стене. Именно туда крепится вся конструкция, а провода укладываются в проштробленный канал. Это наилучший вариант для жилых помещений.

Степень защиты силовых разъемов

При покупке нужно обращать внимание на устойчивость к воздействию факторов извне. Для этого все товары имеют соответствующую маркировку. Например, IP44 или IP67, где первая из двух цифр – это показатель защиты от пыли, а вторая – от влаги. То есть, цифра 6 означает полную пыленепроницаемость, а 8 – наивысший уровень защищенности от попадания влаги (возможность работать под водой).


Особенности конструкции

Самая простая конструкция – та, которая рассчитана на ток переменного типа и не имеет заземляющих контактов. Силовые розетки с заземлением имеют специальный заземлитель в виде штекера.

В структуре могут присутствовать и специальные защитные элементы – шторы, перекрывающие отверстия для ввода вилки и открывающиеся только при одновременном введении штырей. Есть в продаже и товары с вмонтированным выталкивателем, где есть кнопка, при нажатии на которую вилка сама вылетает из отверстий. Торговые марки разрабатывают продукцию с таймерами, где программируется время соединения и разъединения контактов. Более сложные варианты имеют в конструкции УЗО, что позволяет надежно защитить сеть от перегрузок и аварий.

Как выбрать силовую розетку?

Необходимо учитывать такие параметры:

  • Место, где будет устанавливаться электрофурнитура, а также тип проводки и способ её обустройства.
  • Номинальная мощность.
  • Производитель, цена и качество изделия.

Часто к силовым разъемам покупаются удлинители, разветвители, переходники и адаптеры. Кабель для силовой розетки должен быть с хорошими показателями гибкости. Если применяются многожильные проводники, подготовленные контакты стоит нужно постоянно мониторить и оценивать их работоспособность.

Эту страничку дополнительно ищут в сети по запросу: что такое силовая розетка.

Детали подключения

Как уже говорилось, розетка может быть предназначена для скрытой или открытой установки. В последнем случае устройство крепится на стену, а в случае скрытой установки основная часть розетки находится в стене.

Корпус прибора выполняет не только эстетическую, но и защитную функцию. Благодаря внешней панели, ограждается доступ посторонних веществ к элементам, находящимся под напряжением. Также панель предохраняет жильцов от случайного соприкасания с токоведущими частями.

Электрическое питание направляется на разъемы кабелей и принимается с вилки потребителями. Проводка соединяется с контактами через зажимы на винтовых клеммах.

С силовыми разъемами можно использовать электрические кабели с гибкой проводкой. Такие кабели включают многожильные провода и оптимально подходят для временного пользования или для питающего кабеля, расположенного на вибрирующей передвижной основе.

Обратите внимание! Чтобы обеспечить качество контакта в клеммах розетки с многожильной проводкой, необходимо ее регулярное обслуживание. Рекомендуется использовать не лужение, а наконечники.

Наиболее важный технический аспект, касающийся электрических разъемов, состоит в номинале тока, который может пройти через устройство без разогрева контактов. Разогрев зависит от величины тока, а величина последнего находится в прямой зависимости от площади сечения токоведущего элемента, а также площади соединения контактов.

Аксессуары

Силовые розетки и вилки будут удобнее в применении, если использовать всевозможные дополнительные устройства.

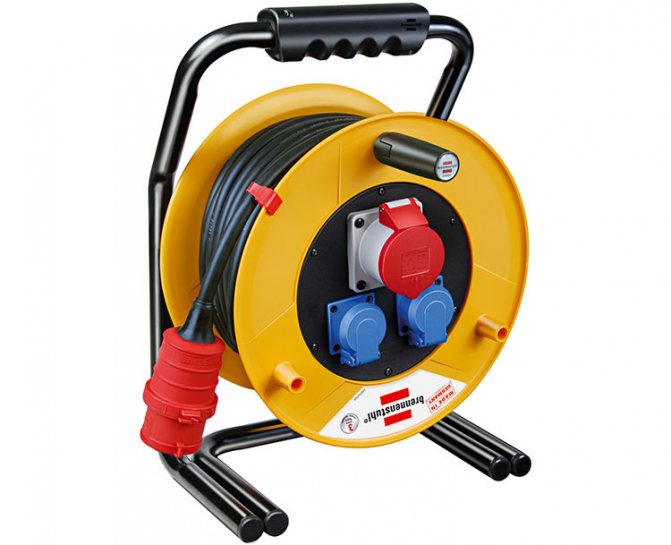

Разветвители и удлинители

В некоторых ситуациях понадобится удлинитель или небольшой по размеру разветвитель. В отличие от удлинителя, компактный разветвитель лишен шнура. К удлинителю присоединяется одноместная или многоместная розетка, а также защитные приспособления и выключатель.

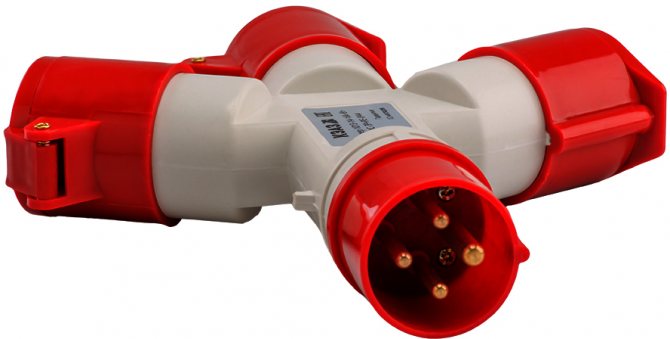

Компактные тройники чаще всего не отличаются конструктивной сложностью. Если такое устройство используется для подключения потребителей с разными стандартами, можно увидеть целые блоки с розетками под каждый технический запрос. Блок силовых розеток чаще всего предлагается в мультистандартном исполнении. Однако следует заметить, что такие разъемы редко снабжаются выключателями и предохранителями. В отличие от компактных тройников, удлинители обычно оснащаются выключателем, предохранителем, сетевым фильтром, а в некоторых случаях и УЗО.

Обратите внимание! Нередко встречаются компактные тройники ненадлежащего качества. Порой такие устройства отличаются ненадежными контактами, попросту не удерживая вилку в гнезде. В наиболее вопиющих случаях отсутствует необходимая защита от прикосновения к токопроводящим элементам.

Во времена СССР считалось, что к одной розетке не допускается одновременное подключение более трех электрических приборов. Однако ныне разработаны разъемы, которые могут работать с более значительными токами, так как широкое распространение получили компьютеры, в домах появилось много сложной и мощной бытовой техники.

Обратите внимание! Разветвители называют тройниками, хотя количество разъемов в них может быть и больше трех.

Защита от детей

Для защиты детей от удара током используются специальные пробки. Такую пробку вытянуть из розетки самостоятельно будет не под силу. Принцип функционирования пробок может отличаться: в некоторых случаях понадобится вилка, тогда как в других для деактивации защиты нужно открыть механический замок.

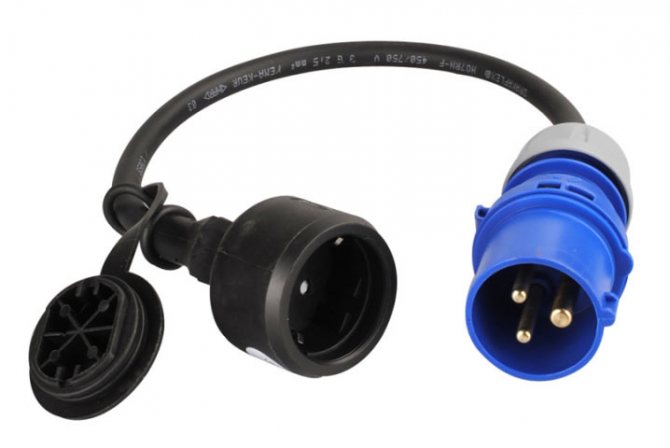

Переходники и адаптеры

Во многих случаях избежать необходимости в переходнике поможет блок силовых розеток. Однако нередко не обойтись и без переходников, а также адаптеров. Не так уж часто после покупки электрического прибора обнаруживается, что в помещении отсутствуют розетки соответствующего стандарта. В такой ситуации выручит переходник.


Силовая розетка с переходником

Также переходник может пригодиться во время путешествия в страну, в которой используются другие электротехнические стандарты. Без переходного устройства не получится воспользоваться ни электрической бритвой, ни ноутбуком, ни зарядкой для мобильного телефона.

Не рекомендуется покупать дешевые переходники китайского производства. В данном случае экономия обернется риском для собственного здоровья и может повлечь поломку электроприбора. Также, пребывая за рубежом, следует обращать внимание на стандарты напряжения и частоты. Если в таком устройстве не предусмотрена защита от другого уровня напряжения или частоты, прибор может выйти из строя.

Обратите внимание! Чтобы подключить электроприбор к сети с отличающимся напряжением, понадобится преобразователь напряжения.

Выпускаются также переходные устройства, благодаря которым возможно подключение техники к патронам для лампочек накаливания. Такие приспособления особенно часто использовались в 30-60 годы прошлого века, когда в домах ощущался недостаток стационарных розеток. В настоящий момент подобные устройства запрещены в большинстве стран мира, поскольку их эксплуатация довольно небезопасна. Однако в России такие переходники все еще имеются в продаже.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель.

Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

ВВГ, ВВГнг кабель 3х4 ВВГ, ВВГнг кабель 3х6 NYM кабель 3х4 NYM кабель 3х6

2. Коробка или подрозетник.

Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Коробка накладная Leten для настенного монтажа розеток 20А Коробка накладная Leten для настенного монтажа розеток 32А Коробка Batibox для скрытого монтажа розеток 32А

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО.

Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

АВВ Автоматический выключатель 1P C20A ABB Автоматический выключатель 1P C32A ABB УЗО 2Р 25A 30мА ABB УЗО 2Р 40A 30мА

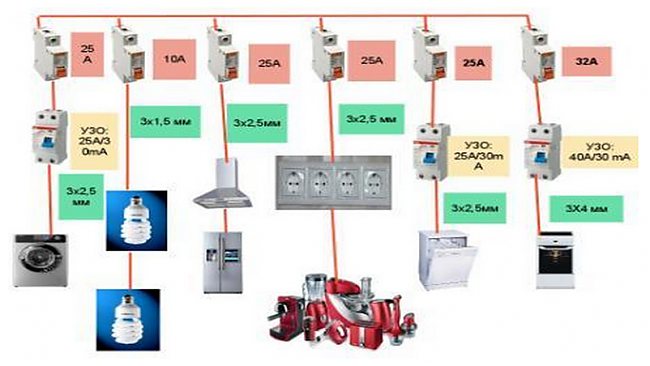

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!!Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель.

Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

Кабель силовой ВВГнг(А) 5х4 -0.660 однопроволочный ГОСТ+ Кабель силовой ВВГнг(А) 5х2,5 -0.660 однопроволочный ГОСТ+

2.Автоматы и УЗО.

Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

ABB Автоматический выключатель 3P C20A ABB Автоматический выключатель 3P C32A ABB УЗО 4Р 25A 30мА ABB УЗО 4Р 40A 30мА

3.Подрозетник или коробка.

В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Коробка накладная Leten для настенного монтажа розеток 20А Коробка накладная Leten для настенного монтажа розеток 32А Коробка Batibox для скрытого монтажа розеток 32А

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Розетки для плиты Leten

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

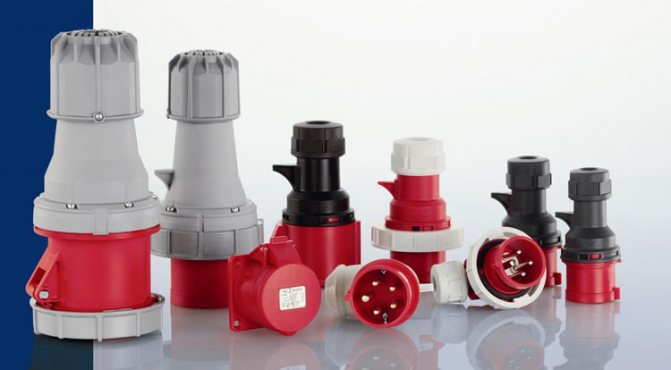

Розетки промышленного предназначения

Для разъемов, применяемых в промышленности, применяются значительно более жесткие эксплуатационные требования в части надежности и безопасности. В частности разъем или блок силовых розеток промышленного назначения должен соответствовать следующим характеристикам:

  1. Защищенность от внезапного отключения питания. В условиях производства случайное отключение потребителя может привести к поломке оборудования.
  2. Защита от попадания влаги, пылевых частиц, агрессивных химических веществ. Выпускаются специальные переходники, используемые в местах с высокой опасностью пожаров, взрывов и т.п.
  3. Необходимость наличия специальных разъемов под разные номиналы напряжений и для по-разному конфигурированных сетей. При этом устройства должны быть специализированными, а не универсальными.

Допускается применение промышленных розеток в быту. К примеру, через них могут подключаться электрические плиты, дачи-прицепы, генераторы и т.д.

Особенности розетки для электроплиты

Особенности силовых розеток для плит диктуются высокой мощностью этой группы электроприборов. Выбор разъема для электроплиты должен быть особенно тщательным, чтобы устройство соответствовало всем требованиям электробезопасности.

Ниже представлены основные характеристики, которые нужно учитывать при выборе такой розетки.

Допустимая величина тока

Чаще всего розетки предназначены под ток 10 или 16 ампер. Если подключить ток более высокой мощности, контакты перегреются и могут загореться. Исходя из сказанного, разъем должен соответствовать наибольшему току нагрузки. Для электроплит характерны следующие показатели:

  1. Потребляемая мощность до 7 кВт — понадобится набор «вилка-розетка» 32 А (номинал), но с максимальной кратковременной нагрузкой до 40 А.
  2. Потребляемая мощность свыше 7 кВт — нужна розетка с номиналом 63 А.

Количество фаз

Можно использовать один из двух вариантов:

  1. Однофазное подключение является стандартным для электробытовой техники. Применяется вилка с двумя полюсами. Заземление может как присутствовать, так и отсутствовать. Нередко применяется и третий контакт — нулевой. Этот контакт позволяет соединить металлическую конструкцию с нулевым потенциалом.
  2. Трехфазное подключение — лучший вариант для мощного электрического оборудования.

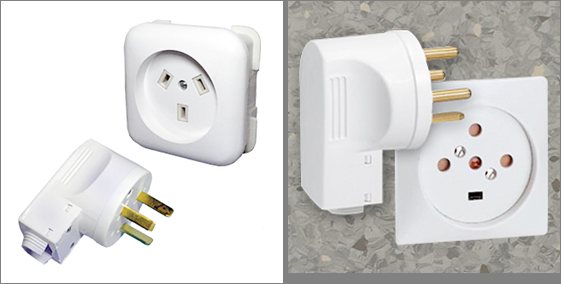

Силовые розетки 220 В для электроплит могут содержать следующее количество контактов в зависимости от фазы:

  • на одну фазу — до трех контактов;
  • на три фазы — до пяти контактов.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку!По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт

понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт

или в 32 Ампера для мощной варки
от 3.6 до 7 кВт
. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Советы по установке и подключению

Следует учитывать следующие моменты:

  1. Лучший вариант розетки для электроплиты — накладная.
  2. Кабель нужно использовать медный многожильный. Сечение жил — 3х4 миллиметра.
  3. Кабельные жилы подключаются к вилке и розетке в соответствии со схемой.
  4. Кабель для подключения оборудования направляется на защитный автомат электрощита в 40 А.
  1. При отсутствии заземлительного контура кабель подключается к металлической конструкции электрощита в подъезде. Запрещено соединение контактов «ноль» и «земля» между собой или на металлическом корпусе щита.
  2. Перед подключением все контакты следует тщательно зачистить, а также предохранить от окислительных процессов (понадобится лужение жил с помощью паяльника или обжатие гильзами из латуни).
  3. Подключение электроплиты производится с особой тщательностью. Если контакты соединить недостаточно качественно, они будут греться и подвергаться окислению, следствием чего станет короткое замыкание.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

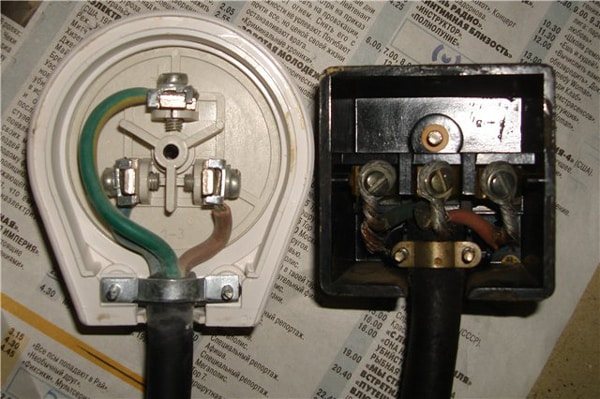

силовая розетка в разобранном виде
Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

  1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
  2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;
  3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
  4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
  5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
  6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.
