Способы крепления проводов в штробе перед штукатуркой

Содержание

Проводка в гофре

Любое здание вмещает в себе большое количество метров электропроводки. Разветвлённые электрические сети нуждаются в дополнительной защите от различных негативных явлений. Это могут быть возгорание и механические повреждения, перепады температуры и протечка воды, а также возникновение грибковых и плесневых образований. Прокладка кабеля в гофротрубе сводит к минимуму эти риски.

Прокладка кабеля в гофре

В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

  • монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
  • прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
  • монтирование наружных электротрасс, в том числе по воздуху. Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
  • прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
  • монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
  • создание подвижных частей электроцепи;
  • планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

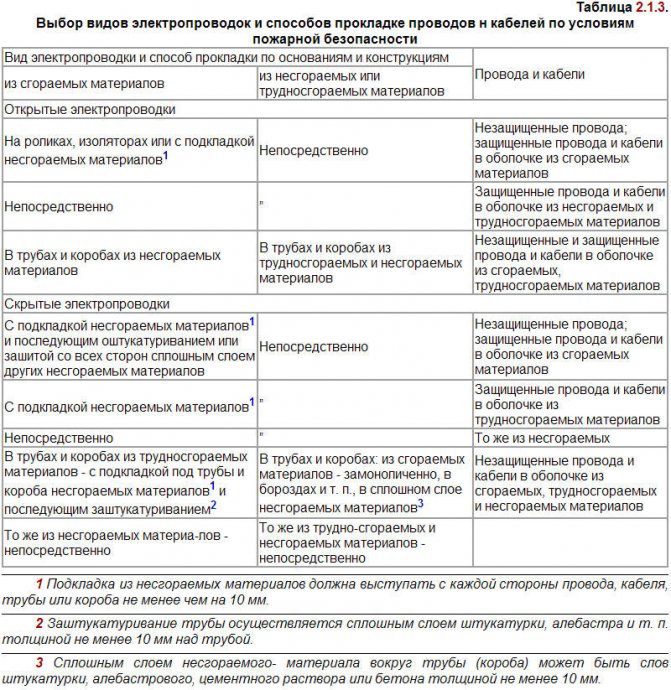

— в таблице 2.1.3 ПУЭ

(рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

п.7.1.37 ПУЭ

говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

п.3.58 СНиП 3.05.06-85

обязывает принимать меры по защите кабель-линий от механических повреждений.

Алюминиевые пластины

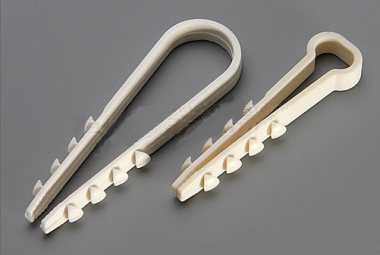

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Для подачи электричества к механизмам используют кабели, которые необходимо надежно защищать от повреждений. Для этого применяют различные виды гофрированных и гладких труб. Рукава под кабели располагают на потолках, стенах, полах зданий и крепят к разного рода сооружениям. Для крепежа гофротрубы нужна специальная клипса, диаметром порядка 20 мм или несколько больше.

Крепление гофры в штробе

Особенности и нюансы монтажа кабеля в гофре в земле

Монтаж кабельно-проводных изделий в гофре в земле не противоречит требованиям ПУЭ и профильных СНиПов. Важно правильно подобрать материал и диаметр гофротрубы, а также учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые следует учесть:

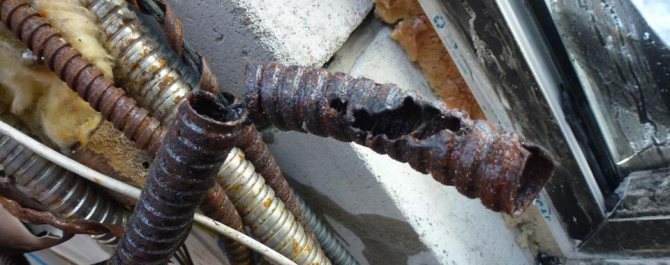

  • не стоит использовать гофру из обычного металла. Она быстро придет в негодность под действием коррозионных сил (влаги, химических соединений);

  • гофра из полимерного ПВХ — возможный, но не идеальный вариант. Этот материал недостаточно хорошо переносит перепады температур, может стать хрупким и начать «сыпаться»;

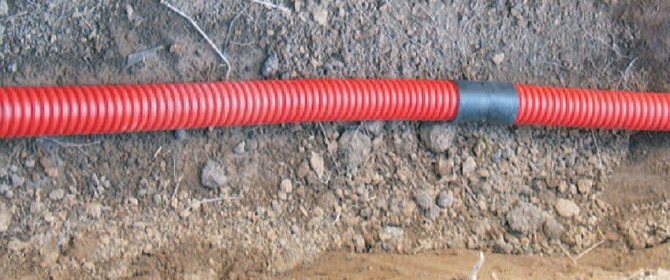

  • ПНД гофра — оптимальный выбор. Полиэтилен низкого давления отлично справляется со всеми «вызовами» подземной прокладки кабеля;

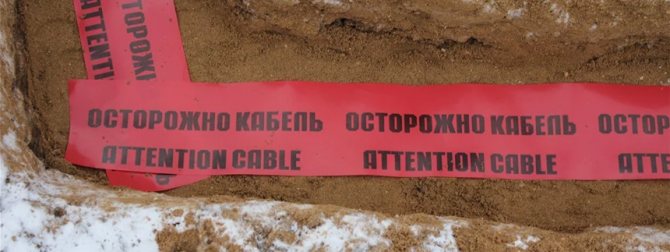

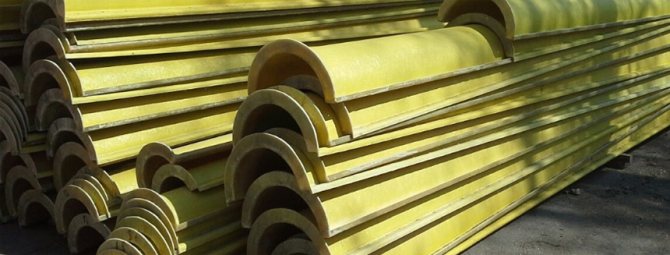

  • необходимо позаботиться о специальных защитных футлярах, которые будут надеты поверх гофры в каменистых местах кабель-трассы, на участках повышенной вероятности продавливания грунта и нарушения целостности электролинии (дороги и тропинки, близ деревьев, в неглубоких траншеях, около других трубопроводов). Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;

  • при прокладке гофру вместе с кабелем нельзя натягивать, должна быть небольшая слабина или вообще волнообразная укладка;

  • нельзя забывать о заземлении брони защищенных кабелей и протяжке сигнальной ленты.

Скрытая и открытая прокладка проводов в гофротрубе

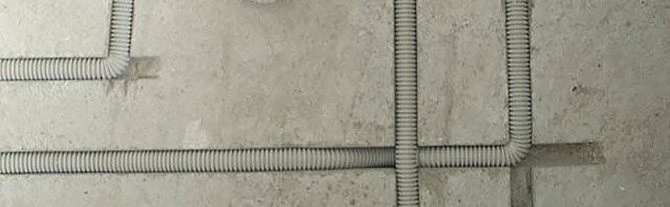

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

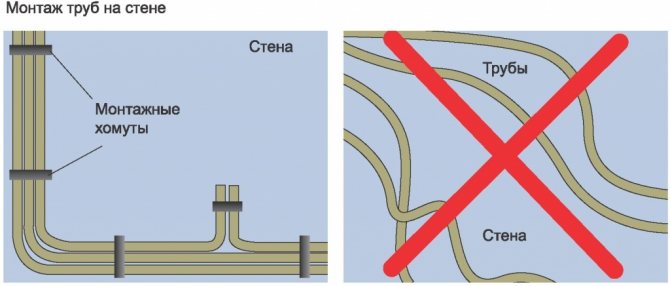

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

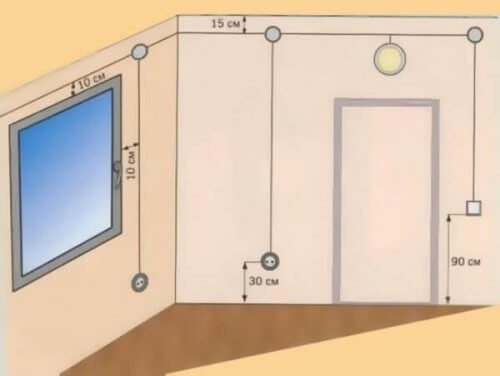

  • кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
  • следует избегать взаимных пересечений электротрасс;
  • электропитание к выключателям обычно подводится сверху, а к розеткам — снизу;

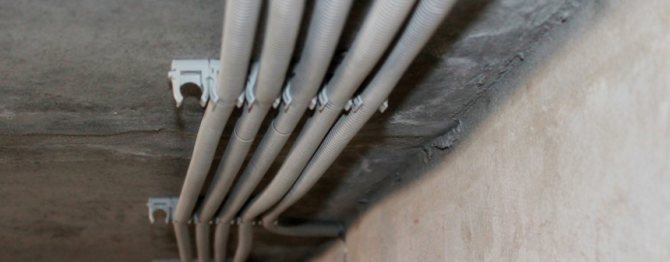

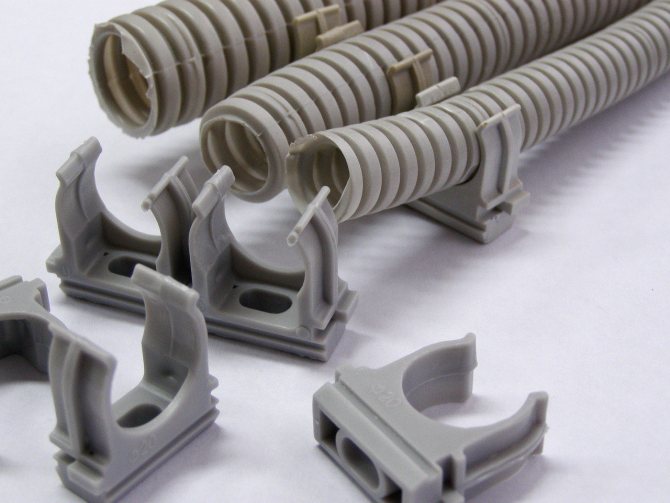

  • клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
  • расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
  • стыки гофрированных отрезков формируются соединительными муфтами;
  • межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
  • поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия. Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
  • закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.

Дюбель-хомуты

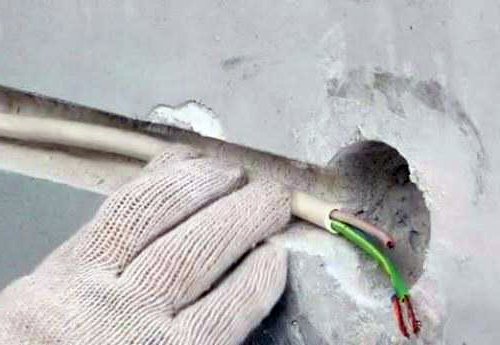

Крепление гофры в штробе

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность – под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Как быстро протянуть кабель в гофру? — Рекомендации, видео

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

отрежьте гофротрубу нужной длины. Аккуратно, чтобы не повредить проволоку внутри — она понадобится в дальнейшем;

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Алебастр

Крепление гофры в штробе

Самый дешевый способ крепления провода в штробе – использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Можно ли прокладывать проводку без гофры?

Для каждого владельца недвижимости рано или поздно наступает момент, когда нужно определиться, какая электрическая проводка будет наиболее оптимальна в принадлежащем ему строении. Кто-то решает потратить неоправданно большую сумму на монтаж кабеля в гофрированной трубе, обогатив при этом подрядчика. Кому-то в целях экономии приходит в голову игнорировать нормативные документы, подвергая жизнь людей опасности, и провести электропроводку без гофры. Попробуем разобраться во всех нюансах и выяснить: какой должна быть проводка в помещении и как сделать её безопасной, не расходуя лишних денежных средств.

  • Нужна ли гофра
  • Случаи обоснованного применения гофры
  • Прокладка кабеля без гофры
  • Открытый способ монтажа
  • Скрытая электропроводка в стенах
  • Заключение

Установка распаечных коробок

Как я упоминал выше, распаечные коробки будут наружными и устанавливаться на чердаке. Это существенно упрощает задачу монтажа. Коробка ставится на любом ответвлении от линии. Будь это розетка, лампочка или вентилятор в ванной комнате. Для примера возьмём дом с двумя комнатами, в каждой из которых одна лампочка, один выключатель и одна розетка. Ущербный дом получился, но этого хватит чтобы понять суть.

Схема электропроводки в доме

Для этого нам понадобится установить всего три распаечных коробки. В одной будет ответвление для розетки, в другой ответвление на лампочку и выключатель, при этом линия будет иметь продолжение во вторую комнату, а третья будет такая же, как и вторая, но тупиковая. Чуть ниже я приведу пример всех трёх.

Случаи обоснованного применения гофры

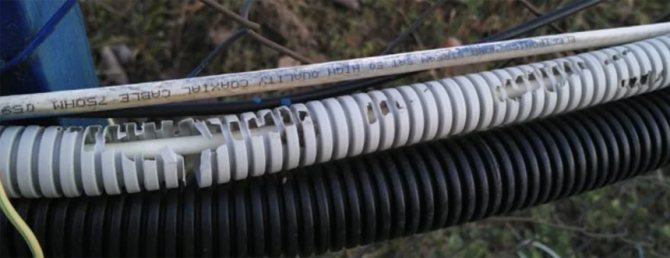

В местах, где проводка может подвергаться механическим повреждениям, монтаж кабеля осуществляют в гофротрубе.

Практически без ограничений её используют в слаботочных системах:

  • в сигнализации,
  • в кабельном телевидении,
  • в телефонных линиях,
  • в сети интернет.

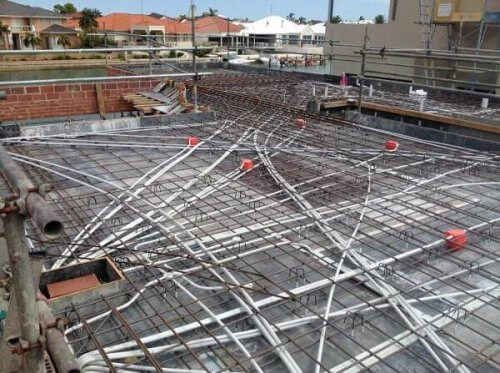

Не стоит обходиться без гофры и при укладке кабеля в стяжке пола.

Если питающие линии размещают под гипсокартоном или натяжными потолками, то удобнее использовать гофротрубу. Тогда будет выполнено требование сменяемости проводки, приведенное в главе 7.1. п.7.1.37. ПУЭ, и будет обеспечена дополнительная механическая защита электролинии.

Прокладка кабеля без гофры

Монтаж электропроводки в жилище может осуществляться несколькими способами, в зависимости от:

  • типа кабеля;
  • среды, в которой планируется разводка;
  • материала основания, на котором будут осуществляться монтажные работы.

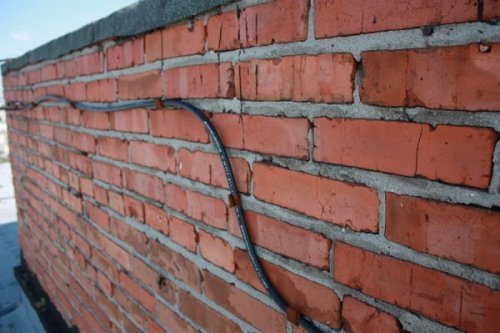

Прокладка кабеля без гофры может осуществляться открытым или скрытым способом.

Открытый способ монтажа

При монтаже силового кабеля по сгораемым конструкциям или в местах, где сложно сделать штробы, применяется открытая проводка. Её прокладывают поверх стен и по потолку с законченной отделкой.

Крепление осуществляется скобами (хомутами) не реже, чем через каждые 40-50 см, а в местах изгиба по 10 см с каждой стороны от места изгиба. Частота крепления должна быть такой, чтобы кабель не провисал.

Такой способ прокладки используют в основном в подвалах, подсобных помещениях, гаражах. Допускается монтаж проводки и в жилых помещениях по стенам и потолку без гофры, если кабель имеет пожаробезопасную оболочку.

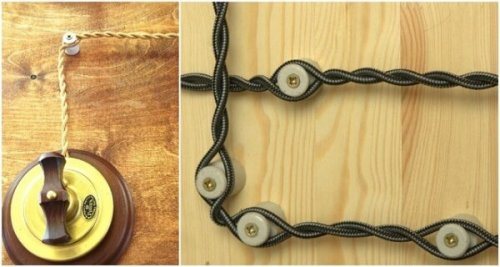

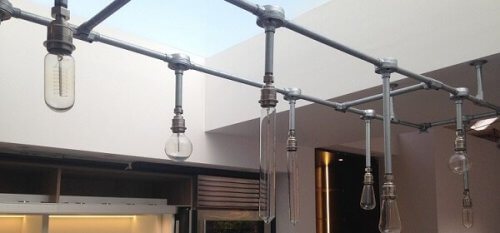

Открытая проводка в стиле ретро в деревянных домах выполняется скрученными между собой одножильными проводниками, прикрепляемыми к поверхности стен (потолков) при помощи фарфоровых изоляторов. Проводов может быть два или три, в зависимости от того, есть ли в доме заземление.

При изготовлении современных ретро кабелей используют медные провода с сечением 0,75-2,5 кв. мм. Сначала их покрывают слоем из ПВХ, после чего идёт декоративная изоляция из шелка, пропитанного составом, не поддерживающем горение. Может применяться покрытие из стекловолокна.

Монтаж в металлической трубе – один из самых трудоёмких, дорогостоящих и в то же время надёжных способов открытой проводки. Чаще всего используется:

  • в пожароопасных и взрывоопасных помещениях;
  • при проходе через перекрытия и стены;
  • для вводов в кабельные киоски;
  • для наружного монтажа;
  • в деревянных домах, банях и пр.

Металлические трубы надежно защищают коммуникационные сети от механических повреждений и от агрессивной среды. К тому же открытая проводка в металлических трубах может стать интересным дизайнерским решением при оформлении помещения.

Скрытая электропроводка в стенах

Чтобы придать помещению наиболее эстетичный вид, применяют скрытую электропроводку. Кабели прячут в материале стен (потолка), скрывают под слоем штукатурки.

Кабель укладывают в штробы – специально вырезанные бороздки, ширина которых должна соответствовать толщине проводника. Очевидно, что здесь лучше обойтись без гофры, так как сделать борозды под неё значительно сложнее.

Удобнее осуществлять монтаж электричества до отделочных работ, тогда можно обойтись без штробления. Сначала закрепляют провода, а потом уже штукатурят стены.

Перед монтажными работами делают разметку будущей электрической системы квартиры. Отмечают места установки розеток, выключателей, распределительных коробок, линии прохождения проводки.

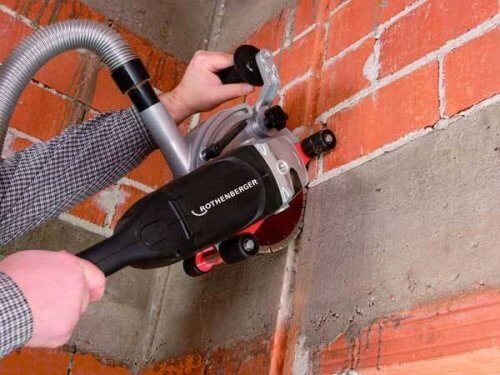

После приступают к прорезыванию штроб. Для этого можно использовать перфоратор, штроборез, болгарку с алмазным диском, ударную дрель.


После того, как места для розеток, выключателей, распределительных коробок и борозды для укладки кабеля готовы, приступают к монтажу электрической сети.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

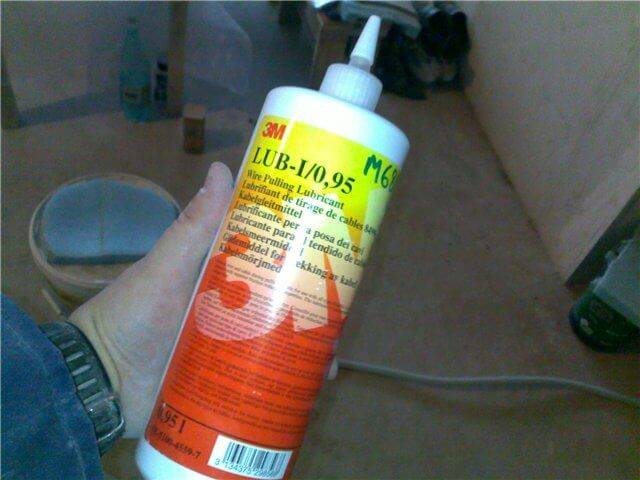

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

  • Как провести электропроводку в деревянном доме
  • Набор инструментов электрика
  • Способы крепления кабеля к стене

Каким образом проложить кабель

Твердо верим: ПУЭ писали люди здравомыслящие. Хорошо знакомы с российскими реалиями, в тезисах оставили мало лазеек, заделали содержащиеся иными документами. Нельзя ставить распределительные щиты в ванных комнатах. Очевидный факт? Найдите сведения в стандартах, строительных правилах. Получается, квартирный распределительный щит ставить допускается в зоне 3 (классификация ГОСТ 50571.11). Начнем поиск, исследуя ПУЭ 6, хотя законной силы сборник правил в полном объеме лишен.

Важен не закон, хотим дом построить. Классификацию способа укладки начинаем определением, скрытая проводка или открытая. Отличить просто. Скрытая электропроводка скрыта элементами, являющими конструктивной частью зданий. Если гофр положить на виду, будет открытая электропроводка. Хотя изоляция провода не видна, никто посторонний не скажем, что внутри. Аналогичный гофр при укладке под пол приобретет другое значение. Скрытая электропроводка.

Скрытый момент: ПУЭ оперируют с понятием защищенного провода. Идут ссылки на ГОСТ, знаем (видели в сети), неверно толкуют определения. Один форум дает ссылку на стандарт ГОСТ 15845. Следуют жалобы, мол, непонятно, как ведется открытая прокладка кабеля по стене, разграничение проводится по признаку защищенности. Среди определений подобного нет. Каждый кабель, провод снабжен ГОСТ, ТУ, согласно тексту действуйте.

СИП касается ГОСТ Р 52373. Стандарт указывает: провод защищенный. Чем и как – вопрос десятый. ПУЭ следует лексике, отсылая смотреть ГОСТ. Прокладка СИП ведется, как защищенного провода. Подчеркиваем повторно – термин определяет структуру кабеля, чужд коробам, рукавам (гофрам).

Прокладывать гофр по стене и полу

Многих, наверное, интересует, как производится подводка гофрированных труб к распределительным коробкам. Не собирались отделаться общими фразами, слушайте!

  • Отдельные куски гофра стыкуются при помощи соединительных муфт (цена порядка трех рублей за штуку). Пользуются средствами, предлагаемыми фирмой-изготовителем. Способов стыковки муфты и гофра много. Если в данном месте участка нет соединений кабелей, допускается заклеить стыки герметиком.
  • Внутри дорогих моделей гофра стальная протяжка. Трубы для прокладки проводки в квартире используются максимально эффективно: изготавливается канал в стене (на поверхности), по электрической схеме нужное количество жил протягивается внутрь.
  • Гофр крепится к стене анкерами специальной формы. Допускается монтаж на скобы из упаковочной металлической ленты, которая набивается на дюбель-гвозди.
  • Что касается скапливания внутри гофра воды, форумы переполнены темой. Законодательно часть ПУЭ 6, которую сегодня рассматриваем, не принята. Строишь для себя – важнее чувствовать уверенность в качестве, чем соответствие букве закона. В сухих помещениях допускается использовать стыки гофра без уплотнения или герметизации.
  • Прокладка кабеля через стену в гофре осуществляется через специальную гильзу, подбираемую диаметром. Проход при необходимости герметизируется.
  • Выполнение поворота производится изгибом трассы радиусом выше допустимого для марок кабеля пучка. Аналогичного рода параметры часто указывают для гофра. Обратите внимание, при необходимости замены части жил могут возникнуть проблемы. При скруглении гофра, следите, чтобы не перегибался. В противном случае нарушится требование заполнения сечения (35%).
  • На чердаке высота прокладки кабеля по стене не нормируется при использовании любого гофра. Однако соблюдаются требования, перечисленные выше.

Внутри помещений практикуется прокладка кабель-каналов по стенам, потому что методика изящно выглядит. А в подвалах, на чердаке уместен гофр, благодаря отличным изолирующим свойствам.

Кабельные стяжки под дюбель

Крепление гофры в штробе

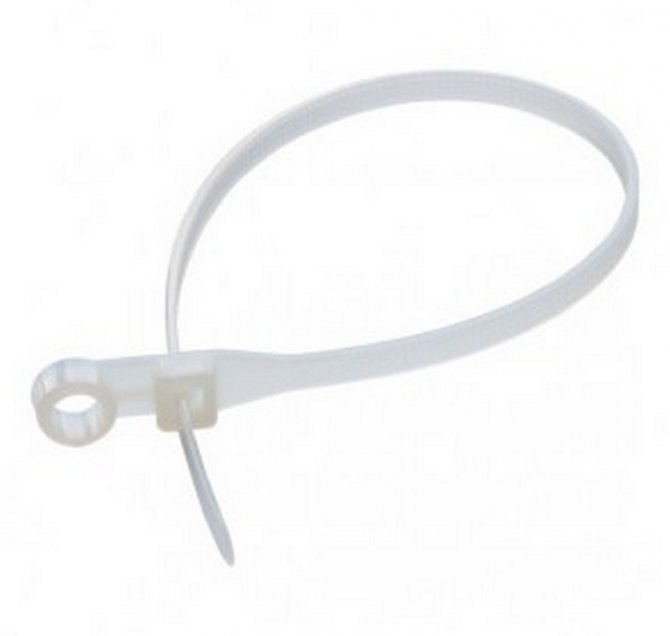

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал – бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Нужна ли гофра при прокладке кабеля?

Некоторые путают понятия провод и кабель. Давайте сначала немного уделим времени для разъяснения этого вопроса. Провод представляет собой жилу с изоляцией, а кабель – несколько таких проводов с дополнительной изоляцией. Многие спрашивают нужна ли гофра при прокладке кабеля? Ответ на этот вопрос даёт ПУЭ.

ПУЭ имеет свои требования и к кабелю, и к проводу. Логично заключить, что к проводнику с дополнительной изоляцией предписания должны быть мягче и в большинстве случаев, он не нуждается в гофре. А к монтажу провода, напротив, необходимо подходить более серьезно. Тут гофра является практически обязательной. В этой статье мы рассмотрим подробнее моменты, когда прокладка кабеля в гофре необходима, а когда нет.

Инструменты для монтажа электропроводки

Ничего сверхъестественного в этих инструментах нет и они есть у каждого в доме, за исключением, пожалуй, КСИ (клещи для снятия изоляции). Если вы задумали сделать электрику своими руками, то руки эти надо беречь, они ещё пригодятся, а КСИ, к тому же заметно ускорит работу и снимет дальнейшую аллергию на зачистку проводов))) У меня такие как на фотке ниже. Кроме КСИ из инструментов потребуется: шуруповёрт, кусачки или кабелерез, и канцелярский ножик.

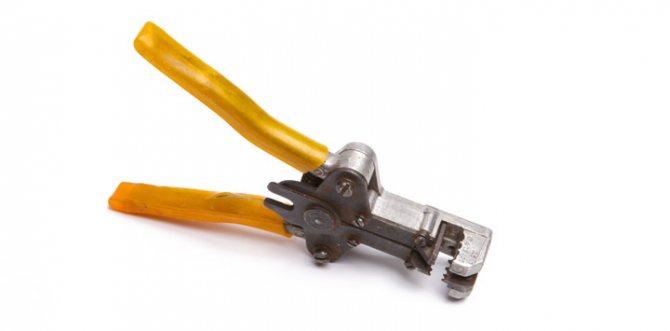

Клещи для снятия изоляции КСИ

Если планируется штробление стен, то нелишним будет наличие перфоратора со специальной пикой.

Пожалуй, это всё, что касается инструментов для самостоятельного монтажа электропроводки.

В каких случаях гофра нужна, а в каких нет

Если предполагается применение кабеля с защитой от горения (к примеру, ВВГнг-LS 3х1.5 плоский ), то в большинстве случаев гофра не нужна. Однако имеются исключения. Если проводник необходимо уложить в землю или существует вероятность его повреждения, то гофра обязательна к использованию. Например, при заливке стяжки из бетона, или когда планируется в будущем заменить его. Только заметим, что в данной ситуации ПВХ гофра не подойдет. Металлический вариант в этом случае будет более уместен. Нет ограничений на использование защитной трубки при укладке линий телефона, Интернета и т.д. Прокладка нескольких кабелей в одной гофре по правилам ПУЭ допускается, в частности групповых линий освещения и розеток. Однако стоит помнить, что в случае замены вышедшего из строя проводника эта задача может стать затруднительной и небезопасной.

При монтаже внутренней проводки (не кабеля) гофра обязательна к использованию. Кабель же можно в таких случаях поместить в гофру, если существует вероятность его замены. Однако такой проводник должен быть гибким и защитная трубка подбирается на 1 размер больше. В ПУЭ сообщается, что при монтаже силового кабеля в каркасных или деревянных сооружениях, использование гофры категорически запрещается. Также, если прокладка кабеля планируется проводиться в стене, под полом или плинтусом, нужда в использовании гофры отпадает. Согласно ПУЭ, требования к гофре намного жестче, чем к самому кабелю. При внутренней проводке вокруг такой защитной трубки должно быть минимум 10см штукатурки или другого несгораемого материала. К монтажу кабеля таких условий нет.

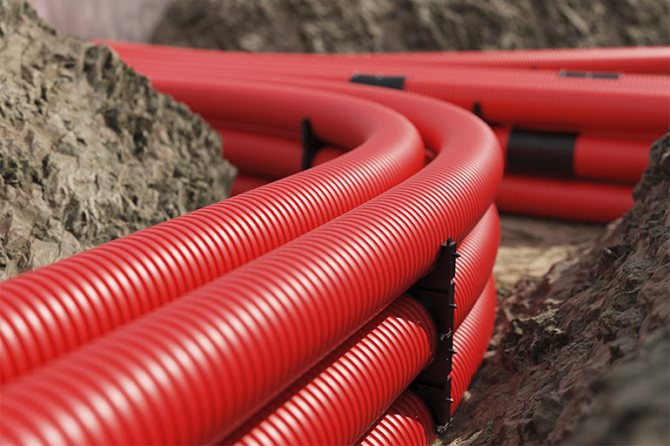

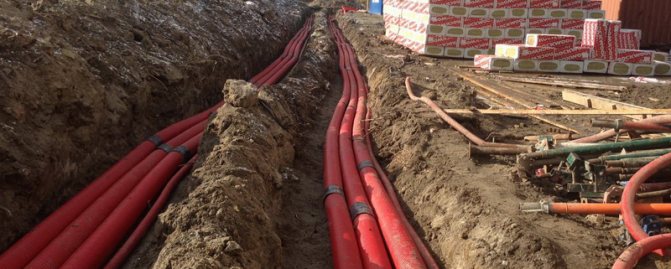

Гофра для прокладки кабеля в земле

При монтажных работах по укладке кабеля в грунте, применяются защитные футляры, такие как металлорукав или гофра ПНД. Последний вариант трубки имеет такие свойства:

  1. эластичность;
  2. высокая прочность;
  3. способность восстанавливать свои изначальные размеры.

Использование такого метода прокладки, при сравнении с наружной, обладает огромными преимуществами, а именно:

  • защита от атмосферных влияний;
  • механических;
  • химических.

Также в этих целях подойдет металлическая гофра, однако цена её будет примерно в 2 раза выше. Но и срок службы такого металлорукава будет больше.

Гофра для подземной прокладки кабеля не должна обладать магнитными свойствами. Стоит знать, что диаметр защитной трубки напрямую зависит от длины кабеля. Так, к примеру, если проводник до 5 метров, то его можно поместить в 50мм гофру. Если длина более 5 метров, то защитная трубка должна быть не менее 100мм в диаметре. Обращаем внимание заинтересованных лиц, что ПНД гофра для кабеля в Москве стоит в пределах 7-36 рублей за метр, в зависимости от её диаметра.

Процедура разметки

Подготавливать штробы для линий проводов необходимо заблаговременно, а не в момент проведение окончательных отделочных работы в доме. Работа производится тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим вариантом начала штробирования является помещение с голыми стенами.

Первым делом стоит определить и разметить пути прохождения проводников. Разметка производится с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.

Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу в которую в последствии будет затянут провод. Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, ибо данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.

Гофра для наружной прокладки кабеля

Чтобы проложить силовой кабель снаружи, будут уместны следующие виды защитных труб:

  1. ПНД;
  2. полипропиленовые;
  3. металлорукав.

Рассмотрим их немного подробнее. Первый вариант самый дешевый из приведенных выше. Обладает сопротивляемостью к воздействию солнца и низких температур. Следующая гофра для уличной прокладки кабеля стоит дороже первой примерно в 2 раза, однако её применение возможно на небольших участках от оборудования до магистрали. Последний вариант отличается высоким сроком службы. Также хорошо подходит для прокладки рядом с грунтом, где существует вероятность порчи кабеля грызунами.
