Кабель КСПВ – это сигнальный проводник, который используются для доставки электрического сигнала до потребителей. Как правило, с помощью него подключают сигнализацию, используют в системах связи и сообщения. В этой статье мы сделаем подробный обзор проводника, вспомним его основные технические характеристики и поговорим про область применения.

Расшифровка

Кабель КСПВ получил следующую аббревиатуру:

  • К – кабель.
  • СП – предназначен для систем передачи.
  • В – имеет виниловую оболочку.

Кабель активно используется во время монтажа пожарной и охраной сигнализации. Его популярность обусловлена достаточно низкой ценой и приемлемыми характеристиками.

Обратим внимание! Кабель КСПВ – это аналог J-Y (St) Y Lg и J-YYBd. Но, эти проводники имеют более высокую стоимость, поэтому лучше сейчас использовать наш проводник, тем более, он никак не уступает по своим основным характеристикам.

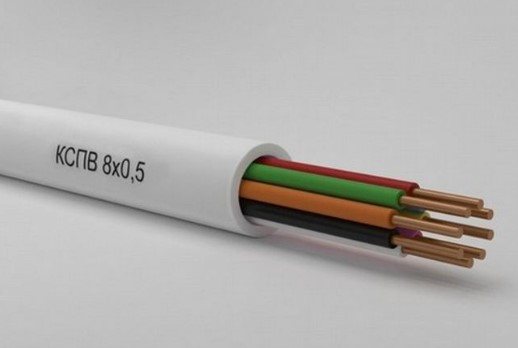

КСПВ

Кабель КСПВ — это сигнальный провод, применяемый для неподвижной внутренней прокладки при подключении сигнализационных систем, связи и сообщений в сетях.

Расшифровывается его название так:

  • К — кабель.
  • СП — систем передачи.
  • В — в виниловой оболочке.

Изоляция КСПВ состоит из полиэтилена и спрятана за оболочкой из поливинилхлорида. Наиболее распространён вид без изоляции.

Технические характеристики

У кабеля КСПВГ технические характеристики следующие:

  • Содержит не менее двух жил. Они могут быть выполнены из алюминия и меди. Изоляция отсутствует.
  • Срок службы изделия составляет не менее 15 лет при использовании в температурном режиме от -40 до 70 градусов по цельсию.

Расшифровка маркировок кабелей

В названии кабелей могут встречаться различные буквы, которые определяют их дополнительные характеристики:

  • А — основа жилы из алюминия.
  • Б — бронировка.
  • БПИ — жилы провода оснащены бумажной прослойкой, пропитанной негорючим веществом.
  • В — изоляция состоит из бумаги.
  • Г — изоляции нет.
  • КГ — увеличенная гибкость.
  • НГ — не подвержен горению.
  • П — изоляция состоит на основе поливинилхлорида.
  • ПС — изоляция на основе поливинилхлорида с применением полиэтилена.
  • ПВ — оболочка состоит из поливинилхлорида и вулканизированную резину.
  • Р — изоляция из резины.
  • С — изоляция из свинца.
  • Ф — силовой шнур.
  • ШВ — плоская оболочка из поливинилхлорида.

Область применения

Кабели марки КСПВ применяются для монтажа сигнализации и телекоммуникаций при рабочем напряжение до 250 В переменного тока. Для внутренней неподвижной прокладки систем связи. Цена КСПВ довольно приемлема, поэтому он является неплохим бюджетным вариантом для непосредственного монтажа сетевых соединений.

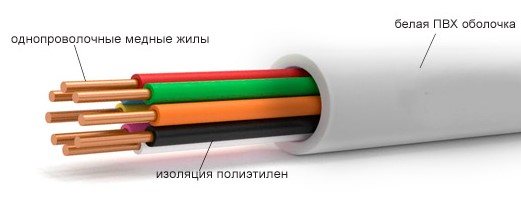

Конструкция

Проводник имеет однопроволочные медные жилы, которые имеют диаметр от 0,40 до 0,80 мм. Между собой все токопроводящие жилы получили специальную изоляцию из полиэтилена, она получила дополнительную защиту в виде ПВХ пластика. Все это обеспечивает надежность и позволяет использовать КСПВ во время внутренней прокладки.

Обращаем внимание! Есть модификация КСПВ – это кабель КСПЭВ. Он получил дополнительный экран, который выполнен из алюмопластмассовой ленты с продольной дренажной жилой из луженного проводника из меди. Остальные характеристики не отличаются.

Модификация сигнального кабеля КСПВ

Модификация провода КСПВ сегодня разнообразна и выпускается под разными марками, но с учетом всех мировых стандартов и требований. Можно выделить основные из них:

  • КСПЭВ представлен в виде однопроволочной медной жилы со средним диаметром около 0,4-0,5 мм, он дополнительно экранирован лентой на основе алюминия и пластмассы, подходит для внутреннего и неподвижного монтажа. Количество жил может составлять от 2-х до 12 штук с диаметром от 12 до 20 мм;

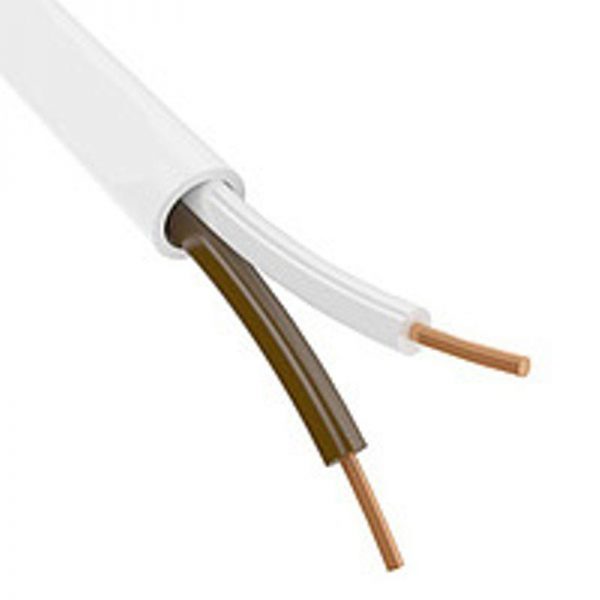

Кабель модификации КСПЭВ
Кабель модификации КСПЭВ

  • КСПВГ – это сигнальный кабель с медной жилой из большого количества мелких ворсинок. Диаметр проводников составляет от 0,12 до 0,2 кв.мм. Предназначен для внутренней прокладки, но более устойчив на изгиб, нежели другие модели продукции. Его другая модификация КСПЭВГ обладает аналогичными свойствами, но дополнительно имеет экран. Количество жил может достигать 12 и иметь диаметр максимальный около 0,5 мм;
  • КССПВ имеет дополнительную букву «С», означающую симметричность. Т.е. жилы дополнительно симметрично скрючены друг с другом. Сам провод также состоит из одножильных медных проводников, изолированных друг от друга полиэтиленовой оплеткой, с оболочкой из поливинилхлорида. Выдерживает эксплуатационную температуру от минус 30 до плюс 60 градусов, устойчив к высокой влажной среде, не горюч, обладает высоким сроком службы, около 20 лет;
  • Группа кабелей КСВВ, КСВЭВ, КСЭВГ, КСВВГ обладает высокими противопожарными свойствами и не подлежит возгоранию в случае одиночной укладки. Данная линейка кабельной продукции имеет от 2 до 12 жил с диаметром в 12 и 20 мм.

Сигнальные силовые кабеля выпускаются различными фирмами. Весь производственный процесс, вне зависимости от марки и модели, строго контролируется ГОСТом. Качественная продукция должна быть устойчивой на изгиб и выдерживать не менее 15 перегибов под углом в 90 градусов, не терять своих эксплуатационных свойств при низких температурах (около 30 градусов мороза) и высоких (до 70 градусов тепла), функционировать при влажности не менее 90-95 % и обладать сроком годности от 15 лет и более.

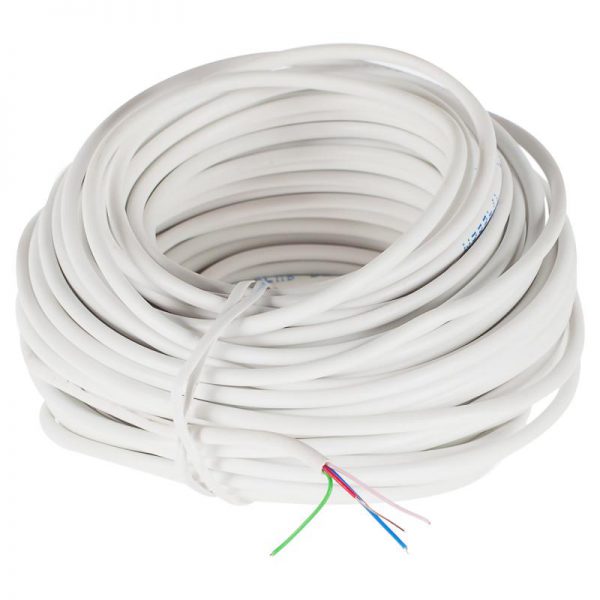

Кабель КСПВ 4*0,4 длиной 20 метров
Кабель КСПВ 4*0,4 длиной 20 метров

Провод КСПВ, в зависимости от модификации и индивидуальных технических данных, подлежит прокладке как в кабель каналы, так и гофрированные трубки соответствующего диаметра, а также в траншеях за пределами зданий и сооружений. Выбор нужного типа продукции напрямую зависит от масштабов объекта, мощности системы. Специалисты для небольших промышленных предприятий, магазинов и частных домов рекомендуют отдавать предпочтение моделям КСПВ 4х0 5 – здесь наблюдается оптимальное соотношение цены и требуемых технических характеристик. Наиболее положительную характеристику получила продукция таких известных местных производителей, как Энергкабель, Псковкабель, Севкабель и др.

Технические характеристики

Среди основных технических характеристик следует выделить:

  1. Рабочая температура проводника составляет от -40 до +70 градусов, что делает его по-настоящему универсальным.
  2. Максимально допустимая влажность воздуха 95% при температуре 35 градусов.
  3. Средний срок службы составляет 15 лет.
  4. Минимальный радиус изгиба 10 наружных диаметров.
  5. Жилы медные, но есть модификации с алюминиевыми.
  6. Диаметр жил от 0,40 до 0,80 мм.

Также следует выделить и несколько других важных характеристик, в таблице вы найдете: диаметр, массу, размер и другие важные параметры.

В этой таблице собраны основные параметры СПВП:

Число жил и диаметр мм размер, мм масса меди, кг/км масса кабеля, кг/км Индуктивность, мГн/км
КСПВ 2х0,40* 2,2х2,8 2,3 8,2 0,90
КСПВ 4х0,40 4,0 4,5 13,1 0,95
КСПВ 6х0,40 4,7 6,8 17,8 1,00
КСПВ 8х0,40 4,9 9,0 21,6 1,10
КСПВ 10х0,40 5,8 11,3 27,2 1,20
КСПВ 12х0,40 6,0 13,5 32,3 1,20
КСПВ 14х0,40 6,2 15,8 36,0 1,25
КСПВ 16х0,40 6,6 18,0 41,7 1,30
КСПВ 18х0,40 6,9 20,3 45,0 1,30
КСПВ 20х0,40 7,5 22,6 51,4 1,35
КСПВ 2х0,50* 2,3х3,0 3,5 9,5 0,90
КСПВ 4х0,50 4,2 7,0 16,7 0,95
КСПВ 6х0,50 5,0 10,6 23,0 1,00
КСПВ 8х0,50 5,6 14,0 29,3 1,10
КСПВ 10х0,50 6,3 17,6 35,8 1,20
КСПВ 12х0,50 6,6 21,1 42,5 1,20
КСПВ 14х0,50 6,8 24,6 49,0 1,25
КСПВ 16х0,50 7,3 28,1 56,8 1,30
КСПВ 18х0,50 7,5 31,7 61,4 1,30
КСПВ 20х0,50 8,3 35,2 67,0 1,35
КСПВ 2х0,64* 2,6х3,7 5,7 13,8 0,90
КСПВ 4х0,64 4,9 11,4 24,0 0,95
КСПВ 6х0,64 5,7 17,2 33,3 1,00
КСПВ 2х0,80 3,0х4,2 8,9 18,8 0,90
КСПВ 4х0,80 5,8 18,5 35,8 0,9

Вот технические характеристики кабеля КСПЭВ.

Число жил и диаметр мм размер, мм масса нм**, кг/км масса кабеля, кг/км Индуктивность, мГн/км
КСПЭВ 2х0,40* 4,0 3,8 11,5 0,90
КСПЭВ 4х0,40 4,5 6,1 16,0 0,95
КСПЭВ 6х0,40 5,0 8,4 19,7 1,00
КСПЭВ 8х0,40 5,4 10,8 24,8 1,10
КСПЭВ 10х0,40 6,0 13,2 31,2 1,20
КСПЭВ 12х0,40 6,0 15,4 33,6 1,20
КСПЭВ 14х0,40 6,4 38,1 1,25
КСПЭВ 16х0,40 1,30
КСПЭВ 18х0,40 1,30
КСПЭВ 20х0,40 1,35
КСПЭВ 2х0,50* 4,1 5,0 12,7 0,90
КСПЭВ 4х0,50 4,8 8,7 19,3 0,95
КСПЭВ 6х0,50 5,4 12,3 25,5 1,00
КСПЭВ 8х0,50 5,9 15,8 32,2 1,10
КСПЭВ 10х0,50 6,6 19,5 40,2 1,20
КСПЭВ 12х0,50 6,9 23,0 43,8 1,20
КСПЭВ 14х0,50 7,0 49,5 1,25
КСПЭВ 16х0,50 1,30

ПВС

ПВС кабель представляет собой гибкий провод из меди. Гибкость его очень хорошая, потому можно прокладывать любые электрические системы, не опасаясь ломки. Согласно стандарту, жилам в проводе присвоен пятый класс гибкости, что является одним из лучших результатов, особенно если учесть отличную сопротивляемость различным нагрузкам механического характера и деформации. Изоляция из пластика надёжно защищает медную основу от коррозии и имеет устойчивость к появлению различных грибков.

Название ПВС расшифровывается так:

  • П — принадлежит к электротехническим изделиям, распределяющим электрическую энергию.
  • В — для изоляции кабеля используется винил как внешней, так и для изоляции отдельной жилы.
  • С — предназначен для создания электрических сетей.

При внимательном рассмотрении изоляции можно отметить, что она имеет внешний и внутренний слои. Используемым для создания слоёв изоляции материалом является пластик из поливинилхлорида. Благодаря ему провод не подвержен горению и может выдерживать повышенные температуры.

Жилы изолируются друг от друга и скручиваются по спирали. В соответствии с международным стандартом каждая жила кабеля окрашивается в свой цвет, чтобы можно было определить нулевые и фазные жилы. Если есть нулевая фаза, то она окрашивается в синий цвет, зелёный или жёлто-зелёный соответствует проводу заземления, а остальными цветами маркируются проводящие ток жилы.

Технические характеристики кабеля

Технические характеристики провода ПВС определяются государственным стандартом. Но ГОСТ лишь обозначает диапазон значений, и у разных производителей фактические параметры могут быть различны. Потому для получения точных данных по определённому кабелю необходимо искать документацию производителя.

Описание технических особенностей:

  • Диапазон температур, при котором должен эксплуатироваться провод составляет от -25 до 40 градусов по цельсию. При этом кабель может выдержать повышение температуры до 70 градусов и даже кратковременный скачок до 90.
  • Пригоден для эксплуатации в помещениях с высокой относительной влажностью воздуха и устойчив к возникновению возгораний.
  • Линейное напряжение сети не должно превышать 660 вольт.
  • Устойчивость к деформации при перегибах в обе стороны составляет 30 тыс. раз.
  • Количество жил может варьироваться от 2 до 7.
  • Производители дают гарантию 2 года с момента ввода провода в работу. При этом срок службы составляет не менее 6 лет. При использовании в стационарных электрических устройствах срок службы может достигать 10 лет.

Существуют ПВС из алюминия. Они используются в городской разводке и промышленности. Основные отличия от кабелей из меди:

  • При прохождении электрического тока алюминий нагревается меньше, чем медь. Это обеспечивает большую стабильность и мощность проводимого потока электричества.
  • Жилы из алюминия, прошедшего оксидную обработку, могут использоваться на объектах с большой мощностью. Благодаря обработке оксидами увеличивается срок службы.
  • Вес алюминия меньше меди. Это свойство полезно для построения высоковольтных линий передач и позволяет уменьшить количество необходимых опор.
  • Стоимость кабеля из алюминия меньше, чем медного и при этом имеет эксплуатационный ресурс не меньше и не уступает в гибкости.

Область применения

Провод ПВС применяется в следующем:

  • подключение электроинструментов;
  • различные удлинители, переноски;
  • освещение жилых зданий, наружное освещение.

Для защиты от ржавления некоторые кабеля покрывают дёгтем, например, ввг, аппвс, ксвп.

Использование провода ПВС для скрытой системы проводки квартиры не рекомендуется. Его предназначение лишь соединение и за такую же цену можно приобрести более подходящий аналог. Но запрета на это в государственном стандарте нет, потому использовать кабель для стационарной проводки можно. При монтаже стоит помнить о необходимости использовать зажимы или опрессовывать кабель.
