Все варианты подключения люстр на 2, 5 или более лампочек к двойному выключателю

Содержание

Как подключить люстру к двухклавишному выключателю

как подключить люстру к двухклавишному выключателю
Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

  • клавиш – включаются одновременным нажатием или по одной;
  • рамка – снимают во время монтажа;
  • клеммников – места соединения.

Схема двойного подключения на 6 лампочек
В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.
Принцип работы вмонтированного выключателя:

  1. Включена первая клавиша – горит одна лампа (первая группа).
  2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.
Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Система расположения

Чертеж может показать относительное размещение конструктивных элементов изделия, а также различных кабелей и проводов. Также можно обозначить отдельные части изделия и тип подключения между ними. Составные элементы обозначают в виде простых внешних линий или условных графических очертаний.

Существуют стандарты для построения чертежей, а именно документ ГОСТ 4.414–75.

Для любого устройства или прибора существует план, по которому можно его подключать. Если соединение выполнено неправильно, то это грозит замыканием в сети или возникновением пожара. Правильное подключение сможет выполнить только человек с опытом, а именно электромонтер.

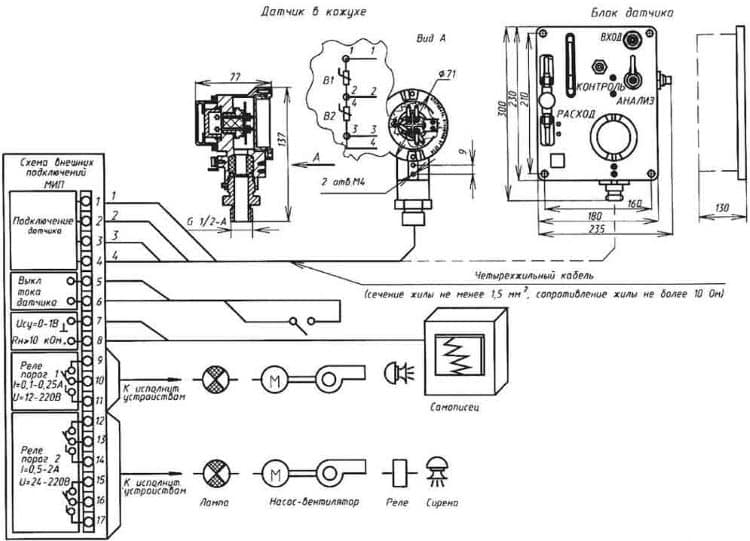

Принципиальная схема

В заключении нужно отметить, знать правила составления электрических схем необходимо каждому человеку, кто разбирается в электрике. Помимо выполнения, нужно уметь их читать. Если при составлении не придерживаться ГОСТам, то это может грозить большими штрафами.

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

как подключить люстру к двухклавишному выключателю
Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

  1. Используемые инструменты должны иметь заизолированные рукоятки.
  2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

как подключить люстру к двухклавишному выключателю
Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

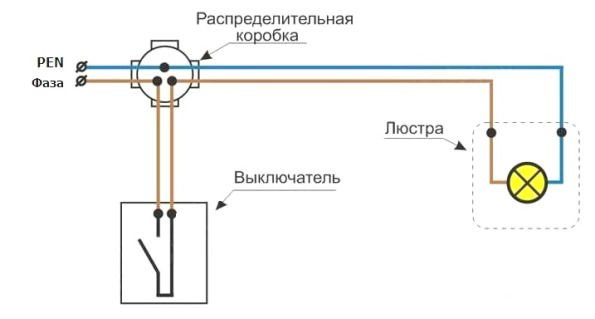

Схема подключения люстры на 2 лампы

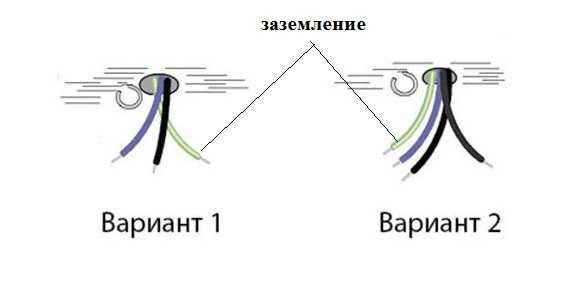

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

Схема подключения люстры на 2 лампы
В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

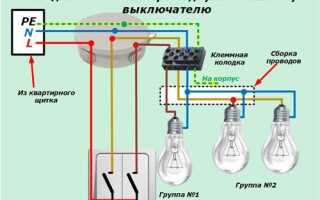

Подключение света на три лампы с тремя проводами

Подключение света на три лампы с тремя проводами
Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.
Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

  1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
  2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

  1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
  2. Заземление – его сразу можно подсоединить с потолком.
  3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
  4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
  5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

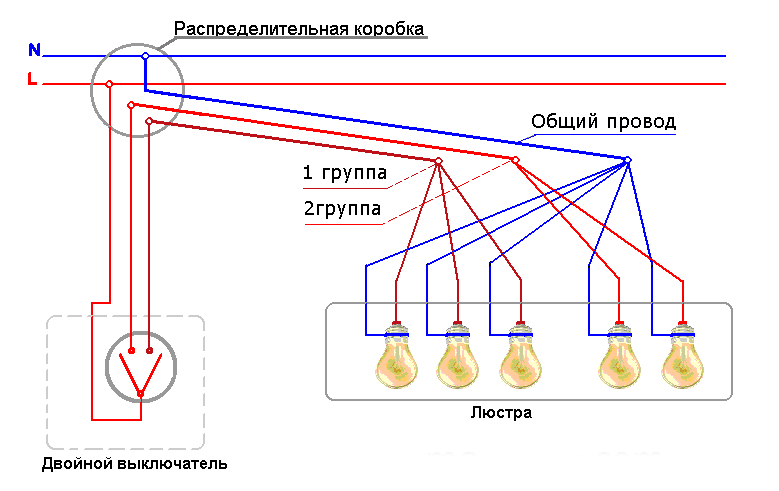

5-тирожковая люстра

пятирожковая
Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.
Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

  1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
  2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

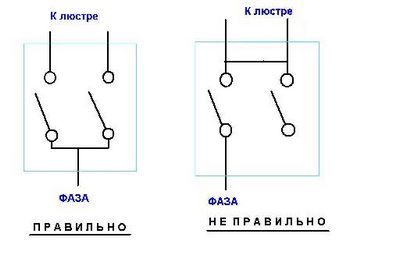

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

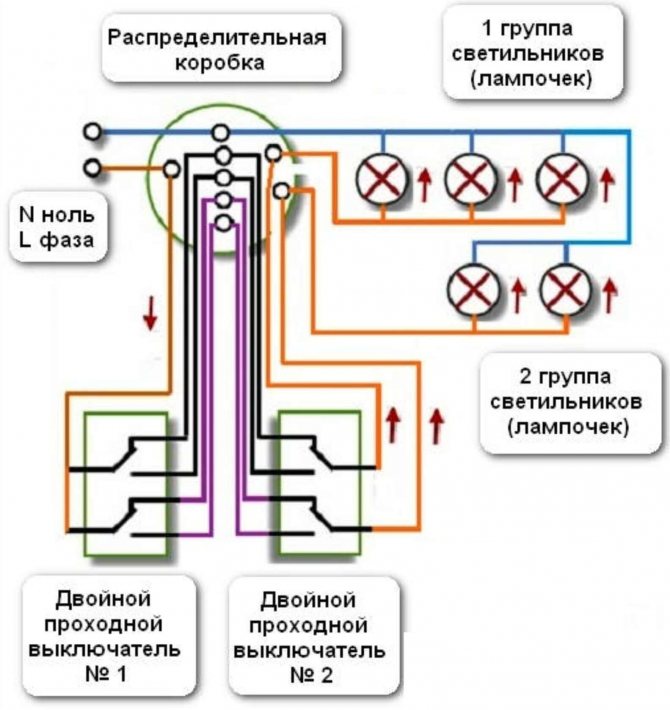

Схема двойного подключения на 6 лампочек
Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Важные советы

Схема двойного подключения на 6 лампочек
Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

  1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
  2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
  3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
  4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
  5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

  1. Внимательно изучить инструкцию по подключению люстры.
  2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
  3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
  4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Источники

  • https://600doneba.ru/kak-podklyuchit-lyustru/
  • https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry
  • https://svetilnik.info/lyustry/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html
  • https://kak-sdelano.ru/elektrica/podklyuchenie-lyustryi
  • https://otlichnyjremont.ru/elektrika/sekrety-i-tonkosti-raboty-po-podklyucheniyu-lyustry-k-vyklyuchatelyu.html

[свернуть]

Этап 3. Сборка последних ребер.

Вы прошли этапы 1 и 2 и пришли к ситуации, когда все ребра КРОМЕ ДВУХ собраны, и невозможно подставить несобранное ребро, чтобы воспользоваться формулами этапа 2. Для сборки двух последних ребер Вам понадобятся специальные схемы отдельно для каждого случая.

2l’ U2 2l’ U2 F2 2l’ F2 2r U2 2r’ U2 2l2

3l’ U2 3l’ U2 F2 3l’ F2 3r U2 3r’ U2 3l2

3R2 B2 U2 3L U2 3R’ U2 3R U2 F2 3R F2 3L’ B2 3R2 4u’ R F’ U R’ F 4u
,
3-5u’ R F’ U R’ F 3-5u 2D R F’ U R’ F 2D’

На этом этапе к кубику 7х7 применимы почти все формулы кубика 5х5. Все эти формулы вы можете также посмотреть на видео.

ВИДЕО

Разновидности электроприборов

Несмотря на то, что задача любого выключателя замыкать и размыкать электрическую цепь, управляя светильниками, существует множество разновидностей бытовых коммутационных аппаратов. Они могут быть классифицированы по разным признакам в зависимости от области применения.

Классификация по исполнению

Коммутационные приборы по типу установки делятся на:

  • накладные;
  • внутренние.

Первый тип выключателей монтируется на панель-подкладку, обычно применяется при открытой проводке (но можно использовать и совместно со скрытой). Его основное достоинство – простота монтажа. К минусам можно отнести более высокую вероятность механических повреждений, и выглядят подобные аппараты менее эстетично. Внутренние коммутационные приборы более утоплены в стену (сложнее повредить, например, при перестановке мебели), красивее выглядят. Но требуют обустройства подрозетников и применяются совместно со скрытой проводкой.

По степени защиты

Степень защиты определяет, где можно установить выключатель, насколько он защищен от проникновения извне. Маркируется уровень защиты литерами IP и двумя цифрами, первая из которых обозначает защищенность корпуса от проникновения твердых частиц, вторая – от попадания влаги.

Значение Первая цифра – уровень защиты от попадания твердых частиц Вторая цифра – уровень защиты от проникновения воды
x Не определяется
0 Нет защиты
1 Оболочка не пропускает частицы 50 мм и более Защищено от вертикально падающих капель
2 Оболочка не пропускает частицы 12,5 мм и более Защищено от капель, падающих под углом 15 град
3 Оболочка не пропускает частицы 2,5 мм и более Защищено от капель, падающих под углом 60 град
4 Оболочка не пропускает частицы 1 мм и более Защищено от любых капель
5 Оболочка не пропускает пыль Защищено от водяных струй
6 Полная защита от пыли Защищено от сильных струй
7 Допускается кратковременно погружать на глубину до 1 м
8 Допускается погружать на глубину до 1 м на время до 10 мин

Так, аппараты с IP21 можно ставить только внутри помещений. На улице или на чердаке подойдут включатели с IP44 или IP54.

По типу клемм

Для подключения проводов применяется два типа клемм:

  • винтовые;
  • зажимные (пружинные).

Первые считаются надежнее при эксплуатации. Вторые – удобнее при подключении. Если используется алюминиевая проводка, то из-за пластичности алюминия винтовые клеммы надо периодически подтягивать. Пружинные поджимаются сами.

По количеству клавишей

В продаже имеются выключатели:

  • одноклавишные – применяются для управления единичной нагрузкой, состоящей из одного или нескольких параллельных светильников;
  • двухклавишные – для управления двумя раздельными нагрузками или люстрой с двумя группами светильников;
  • трехклавишные – управляют тремя раздельными нагрузками или люстрой с тремя группами светильников.

Технических ограничений на создание выключателей с большим количеством управляющих каналов нет, но с эстетической точки зрения три кнопки – пожалуй, максимум.

Наличие световой индикации

Существуют приборы, оснащенные цепочкой подсветки. Она несет несколько функций:

  • подсветка местонахождения выключателя (полезно при входе в темную комнату);
  • индикация включения контактной группы;
  • в некоторых случаях – индикация неисправности лампы.

Обычно цепь подсветки выполняется на светодиодах или на маленьких неоновых лампочках. Схема выключателя с одной или двумя клавишами и светодиодом выполняются по одному принципу.

Схема подключения подсветки.

Ток, инициирующий свечение светодиода, протекает через ограничивающий резистор, сам светоизлучающий элемент и светильник. При замыкании главного контакта подсвечивающая цепочка оказывается зашунтированной, и LED гаснет. Если в качестве светильника применена лампа накаливания, и она перегорела, цепь также окажется разомкнутой, и светодиод не будет светиться ни при каком положении клавиши прибора. В двухкнопочных аппаратах цепочка обычно ставится параллельно одной контактной группе.

По функциональности контактов

Большинство бытовых коммутирующих приборов могут иметь контактную группу следующих исполнений:

  • обычную (замыкание-размыкание);
  • проходную (перекидные контакты);
  • перекрестную (две перекидные контактные группы, соединенные особым образом).

Как подключить свет через выключатель — схемы расключения
Схемы одноклавишных аппаратов с различными типами контактных групп.

Два последних типа представляют собой, фактически, переключатели.

Обычные и проходные выключатели бывают также в двух- и трехклавишном исполнении, в этом случае они имеют две или три контактных группы соответственно. О применении каждого типа аппаратов рассказано ниже.

По типу прокладки проводов

Кабели для соединения элементов системы освещения в помещениях прокладываются двумя способами:

  • открытым;
  • скрытым.

Второй вариант выигрывает вчистую по эстетической составляющей, по пожаробезопасности и практически нулевой вероятности повреждения кабелей. Но для скрытой проводки требуется вырезание каналов (штробов) в кирпичной, бетонной стене или в штукатурке. На обустройство штробов накладываются определенные ограничения:

  • выполнять каналы можно только горизонтально или вертикально (под углом 0 или 90 градусов);
  • нельзя вырезать горизонтальные штробы в несущих стенах.

Другие ограничения и правила содержатся в СНиП 3.05.06-85 (СП 76.13330.2012).

Штробы не понадобятся, если скрытая проводка прокладывается внутри перегородки из гипсокартона. Открытая проводка выполняется на стоечных изоляторах.
