Требования правил устройства электроустановок
Учитывая эти критерии, для обеспечения эффективной работы кабельной системы требуется выполнить предварительный расчет заполняемости лотка. Для этого следует обратиться к правилам устройства электроустановок. В частности, стоит обратить внимание на пункт 2.1. Он гласит, что в лотках кабельная продукция может быть проложена в несколько слоев как с упорядоченным, так и с произвольным расположением. При этом сумма сечения кабелей, также включающая в себя наружные оболочки и изоляцию, должна составлять не больше 40% для коробов с открываемыми крышками и 35% для глухих конструкций.
Исходя из вышеуказанного требования, расчет площади, занимаемой одним кабелем, осуществляется по формуле S = D². Буквой S обозначается площадь проводов, D – наружный диаметр одного кабеля вместе с наружной оболочкой и изоляцией.
Что и как покупать для монтажа электропроводки
Теперь, когда вы знаете, какие именно электротехнические устройства и доборы вам потребуются, сколько у вас намечается углов, поворотов, сколько метров электропроводов и кабель каналов потребуется для монтажа, можно идти в магазин. Покупая, возьмите всего с прибавкой.
- Кабельных коробов и электропроводов возьмите на 4-5 метров больше;
- Фурнитуру – на 2-3штуки каждой;
- Розетки и выключатели – на 1-2.
Наверняка при создании проекта вы что-нибудь упустили, просчитались. Не исключены ошибки и в процессе работы, которые приведут к порче устройства. Наличие лишних деталей избавит вас от ненужного похода в магазин. В магазине проверяйте каждую деталь на целостность, чтобы все элементы были без трещин и вмятин, а крышки на коробах должны держаться. Это важно. Чувствуете, что крышка плохо защелкивается, или слабо держится на профиле, потребуйте замены. Важно: выбирая электротехнические устройства и провода, не экономьте. Выбирайте только сертифицированные качественные товары. От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам. Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром. При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток. Наряду с фурнитурой необходимо купить и крепежные элементы:
- Жидкие гвозди, шурупы с пластиковыми дюбелями или без них;
- Соединители для проводов – клеммные колодки, колпачки, гильзы;
- Изоляционная лента.
Монтаж кабельных коробов начинается от распределительного щита (коробки), который размещается, как правило, у входа в дом. Здесь же устанавливается счетчик. Отсюда провода разветвляются и разбегаются по всему дому. Поэтому к распределительному щиту желательно подвести короба большего размера, чем те, которые будут установлены в комнатах. И обязательно в распределительном щите должно быть установлено устройство защитного отключения (УЗО).

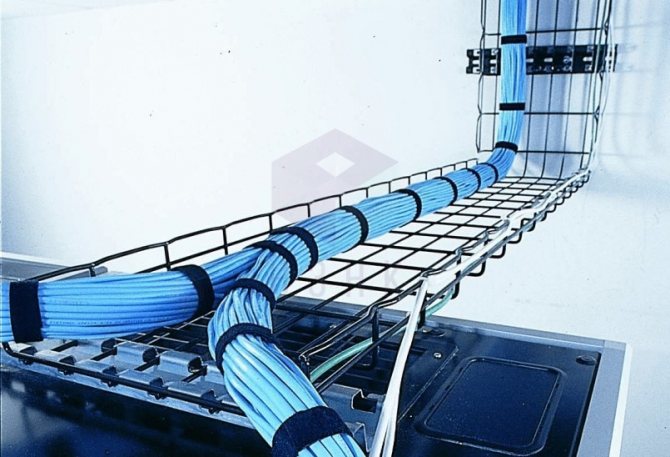

Как рассчитать заполняемость кабельных лотков?

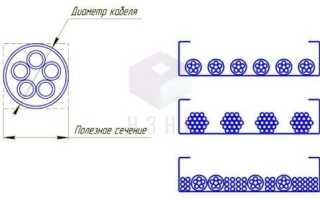

Рассчитав площадь кабелей, можно узнать уровень заполняемости кабельных лотков. Для этого необходимо учитывать сумму сечения установленных кабелей. Для расчета площади полезного сечения следует учесть имеющиеся промежутки между проводами в кабельном лотке. Поэтому данный показатель рассчитывается по формуле S=(2r)². Использование этой формулы позволяет учитывать тот факт, что кабели не всегда лежат параллельно и вплотную друг к другу.
Выполняя расчеты, следует обратить внимание на то, что силовые кабели, как правило, нагреваются под нагрузкой. В этом случае существует риск перегрева кабельной системы. Поэтому вокруг силовых кабелей должно быть свободное пространство. Таким образом, полученную величину площади поперечного сечения рекомендуется увеличить как минимум на 25%. Необходимость в таком увеличении также обусловлена возможным расширением кабельной трассы в будущем. Поэтому корректная формула определения полезного сечения выглядит следующим образом — S=(2r)²*1,25.
Получив показатель полезного сечения кабелей, можно рассчитать уровень заполняемости кабельных лотков. Правила заполняемости лотка предусматривают умножение полезного сечения одного кабеля на количество кабелей, которые будут использоваться в данной конструкции. В зависимости от полученного результата для прокладки кабельной трассы могут использоваться два основных типоразмера:
- с высокими бортами для прокладки телекоммуникационных кабелей в несколько слоев;
- с маленькими бортами для прокладки силовых утолщенных кабелей в один ряд.
Монтажный короб и сечение кабель каналов
Монтажный короб – это электротехническое изделие, предназначенное для прокладки токопроводников в проводке открытого типа. Их изготавливают отрезами по 2 метра в длину из металла или самозатухающего пластика. Состоят они из основания и крышки. Монтаж происходит в 3 этапа. На первом этапе основание крепится к стене на клей (в случае мини-изделия) или на саморезы (для этих целей в основании есть отверстия каждые полметра). Затем в тело профиля укладывается нужное количество проводов. Для целостности монтажа производители выпускают различную фурнитуру – переходники, муфты, тройники, угловые детали. На последнем этапе вся конструкция закрывается крышкой. Для ее крепления не требуется никаких крепёжных элементов, она изготовлена таким образом, что просто защелкивается на основание.
Необходимые размеры профиля рассчитываются исходя из количества токопроводников и из размера. Но это не все. Для безопасности проводки между проводами важно оставлять свободное пространство. Для того чтобы понимать, сколько именно свободного места нужно оставить, важно знать токовую нагрузку каждого из токопроводников.
Как рассчитать нагрузочную способность лотков?
Определив уровень заполняемости кабельных лотков, можно приступить к вычислению их нагрузочной способности. Для этого существует 3 основных метода: экспериментальный, формульный или расчет по данным производителя. Наиболее затратным является экспериментальный метод. Поэтому чаще всего используется формульный расчет, предусматривающий учет требований стандарта DIN VDE 0639. Стоит добавить, что уровень нагрузочной способности кабельных лотков напрямую зависит от показателя их заполняемости.
Размеры
Пластиковые кабель-каналы прямоугольного сечения производятся в широком размерном диапазоне. С одной стороны, это позволяет подобрать оптимальный профиль для каждого отдельного случая. С другой стороны, такое разнообразие усложняет выбор изделий и комплектующих к ним, особенно, если нужно делать разветвления и отводы.
Предлагаем таблицу стандартных сечений пластиковых мини-каналов и магистральных коробов с указанием количества изделий в упаковке. Заметьте, что стандартная длина отрезка – 2 м. Большая сторона в сечении всегда является шириной, а меньшая – высотой (то есть, профиль делают максимально «плоским»).
Соответствие размеров, диаметра и веса кабеля
Силовой кабель | Изолированный силовой кабель | Слаботочный кабель | ||||||
Тип | Диаметр, мм | Вес, кг/пм | Тип | Диаметр, мм | Вес, кг/пм | Тип | Диаметр, мм | Вес, кг/пм |
1х4 | 6,5 | 0,080 | 1х10 | 10,5 | 0,18 | кат. 5 | 8,0 | 0,060 |
1х6 | 7,0 | 0,105 | 1х16 | 11,5 | 0,24 | кат. 6 | 8,0 | 0,060 |
1х10 | 8,0 | 0,155 | 1х25 | 12,5 | 0,35 | Коаксиал | 6,8 | 0,060 |
1х16 | 9,5 | 0,230 | 1х35 | 13,5 | 0,46 | 2х2х0,6 | 5,0 | 0,030 |
1х25 | 12,5 | 0,330 | 1х50 | 15,5 | 0,60 | 4х2х0,6 | 5,5 | 0,035 |
3х1,5 | 8,5 | 0,135 | 1х70 | 16,5 | 0,80 | 6х2х0,6 | 6,5 | 0,050 |
3х2,5 | 9,5 | 0,190 | 1х95 | 18,5 | 1,10 | 10х2х0,6 | 7,5 | 0,065 |
3х4 | 11,0 | 0,265 | 1х120 | 20,5 | 1,35 | 20х2х0,6 | 9,0 | 0,110 |
4х1,5 | 9,0 | 0,160 | 1х150 | 22,5 | 1,65 | 40х2х0,6 | 11,0 | 0,200 |
4х,2,5 | 10,5 | 0,230 | 1х185 | 25,0 | 2,00 | 60х2х0,6 | 13,0 | 0,275 |
4х4 | 12,5 | 0,330 | 1х240 | 28,0 | 2,60 | 100х2х0,6 | 17,0 | 0,445 |
4х6 | 13,5 | 0,460 | 1х300 | 30,0 | 3,20 | 200х2х0,6 | 23,0 | 0,870 |
4х10 | 16,5 | 0,690 | 3х1,5 | 11,5 | 0,19 | 2х2х0,8 | 6,0 | 0,040 |
4х16 | 19,0 | 1,090 | 3х2,5 | 12,5 | 0,24 | 4х2х0,8 | 7,0 | 0,055 |
4х25 | 23,5 | 1,640 | 3х10 | 17,5 | 0,58 | 6х2х0,8 | 8,5 | 0,080 |
4х35 | 26,0 | 2,090 | 3х16 | 19,5 | 0,81 | 10х2х0,8 | 9,5 | 0,150 |
5х1,5 | 9,5 | 0,190 | 3х50 | 26,0 | 1,80 | 20х2х0,8 | 13,0 | 0,250 |
5х2,5 | 11,0 | 0,270 | 3х70 | 30,0 | 2,40 | 40х2х0,8 | 16,5 | 0,380 |
5х4 | 13,5 | 0,410 | 3х120 | 36,0 | 4,00 | 60х2х0,8 | 20,0 | 0,540 |
5х6 | 14,5 | 0,540 | 4х1,5 | 12,5 | 0,22 | 100х2х0,8 | 25,5 | 0,875 |
5х10 | 18,0 | 0,850 | 4х,2,5 | 13,5 | 0,29 | 200х2х0,8 | 32,0 | 1,790 |
5х16 | 21,5 | 1,350 | 4х6 | 16,5 | 0,40 | |||
5х25 | 26,0 | 1,990 | 4х10 | 18,5 | 0,66 | |||
7х1,5 | 10,5 | 0,235 | 4х16 | 21,5 | 1,05 | |||
7х2,5 | 13,0 | 0,350 | 4х25 | 25,5 | 1,60 | |||
4х35 | 28,0 | 1,75 | ||||||
4х50 | 30,0 | 2,30 | ||||||
4х70 | 34,0 | 3,10 | ||||||
4х95 | 39,0 | 4,20 | ||||||
4х120 | 42,0 | 5,20 | ||||||
4х150 | 47,0 | 6,40 | ||||||
4х185 | 52,0 | 8,05 | ||||||
4х240 | 58,0 | 11,00 | ||||||
5х1,5 | 13,5 | 0,27 | ||||||
5х2,5 | 14,5 | 0,35 | ||||||
5х6 | 18,5 | 0,61 | ||||||
5х10 | 20,5 | 0,88 | ||||||
5х16 | 22,5 | 1,25 | ||||||
5х25 | 27,5 | 1,95 | ||||||
5х35 | 34,0 | 2,40 | ||||||
5х50 | 40,0 | 3,50 |
Основные преимущества
Существует множество причин, которые указывают на выбор пластиковых моделей. Такой кабель- канал соответствует всем нормам противопожарной безопасности. Также такие изделия способны защитить провода от механических повреждений. При этом пластиковые кабель- каналы обладают небольшим весом и эстетичным внешним видом.
Их легко монтировать, а также снимать и устанавливать во время ремонта кабелей. Чтобы разобраться как правильно выбрать пластиковый кабель- канал, стоит рассмотреть несколько особенностей, которые учитываются при покупке.
Полезная площадь кабельных лотков без крышки при 40% -ном заполнении
Высота лотка, мм | Ширина лотка, мм | |||||||
35 | 50 | 60 | 65 | 80 | 100 | 150 | 200 | |
Полезная площадь лотка Sп, мм2 | ||||||||
50 | 700 | 1000 | — | — | — | — | — | — |
100 | 1400 | 2000 | 2400 | 2600 | 3200 | 4000 | — | — |
150 | 2100 | 3000 | 3600 | 3900 | 4800 | 6000 | 9000 | 120 |
200 | 2800 | 4000 | 4800 | 5200 | 6400 | 8000 | 12000 | 16000 |
300 | 4200 | 6000 | 7200 | 7800 | 9600 | 12000 | 18000 | 24000 |
400 | — | 8000 | 9600 | 10400 | 12800 | 16000 | 24000 | 32000 |
500 | — | 10000 | 12000 | 13000 | 16000 | 20000 | 30000 | 40000 |
600 | — | 12000 | 14400 | 15600 | 19200 | 24000 | 36000 | 48000 |
Виды каналов
Кабель- каналы имеют определенные конструктивные отличия. Существует несколько видов таких изделий:
- Миникабель- канал. Их часто покупают при необходимости проложить интернет или телевизионные кабели. Небольшие размеры позволяют монтировать их в любом помещении. При этом дизайн помещения не нарушится.
- Напольный. Такие каналы достаточно практичны. Они имеют овальную форму. За счет этого кабель- каналы напольного типа не препятствуют перемещениям в комнате.
- Парапетный. Такие кабель- каналы имеют привлекательный внешний вид и чаще всего устанавливаются в офисах, административных и жилых зданиях.
- Плинтусный. Их чаще используют в частных квартирах. Кабель при этом полностью скрывается в канале плинтуса.
- Перфорированный. Основные отличия – простота крепления, легкость и дешевизна.
- Угловой. Устанавливают такие кабель- каналы под потолок.
- Гибкий. Способность изменять форму позволяет устанавливать такие каналы на неровных поверхностях.
- Прозрачный кабель- канал. Они используются при создании подсветки.
Все эти виды кабель- каналов используются в помещениях административного и промышленного назначения.
Полезная площадь кабельных лотков с крышкой при 40% -ном заполнении
Высота лотка, мм | Ширина лотка, мм | |||||||
35 | 50 | 60 | 65 | 80 | 100 | 150 | 200 | |
Полезная площадь лотка Sп, мм2 | ||||||||
50 | 686 | 980 | — | — | — | — | — | — |
100 | 1372 | 1960 | 2352 | 2548 | 3136 | 3920 | — | — |
150 | 2058 | 2940 | 3528 | 3822 | 4704 | 5880 | 8820 | 117,6 |
200 | 2744 | 3920 | 4704 | 5096 | 6272 | 7840 | 11760 | 15680 |
300 | 4116 | 5880 | 7056 | 7644 | 9408 | 11760 | 17640 | 23520 |
400 | — | 7840 | 9408 | 10192 | 12544 | 15680 | 23520 | 31360 |
500 | — | 9800 | 11760 | 12740 | 15680 | 19600 | 29400 | 39200 |
600 | — | 11760 | 14112 | 15288 | 18816 | 23520 | 35280 | 47040 |
